Type d'appareil	Sélecteur de canaux audio
Dimensions (mm)	50 (h) x 135 (l)
Encastrement (mm)	43 (h) x 120 (l) approx.
Hauteur caractère (mm)	8 mm
Poids (g)	± 120
Couleur	RAL7021 (Noir Mat)
Face avant	Acier
Connectivité	Connecteur modulaire blindé RJ-45, Connecteur casque 3.5 mm
Affichage	LCD rétroéclairé
Fonctions principales	Sélection de canaux, réglage volume, affichage canal et volume
Contrôles	Boutons haut/bas pour sélection et volume
Activation	Automatique à la première utilisation ou réglage volume
Accessoires inclus	Écouteurs délégués TEL151, câbles de connexion CSC RJ45
Référence	Non précisé
Usage	Pour délégués en conférence

FOIRE AUX QUESTIONS - DCSL5500 TELEVIC

Comment configurer le système TELEVIC DCSL5500 ?

Pour configurer le système TELEVIC DCSL5500, commencez par brancher tous les équipements. Ensuite, utilisez le logiciel de configuration fourni pour définir les paramètres audio et les préférences de l'utilisateur.

Que faire si le microphone ne fonctionne pas ?

Vérifiez d'abord que le microphone est correctement connecté. Assurez-vous également que le niveau de volume est réglé correctement et que le microphone n'est pas en mode muet.

Comment résoudre les problèmes de connexion ?

Si vous rencontrez des problèmes de connexion, vérifiez tous les câbles et connexions. Redémarrez le système et assurez-vous que le logiciel est à jour.

Les haut-parleurs ne produisent aucun son, que faire ?

Assurez-vous que les haut-parleurs sont alimentés et correctement branchés. Vérifiez également les réglages de volume dans le logiciel de contrôle et les paramètres de votre ordinateur.

Comment mettre à jour le firmware du TELEVIC DCSL5500 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de TELEVIC. Suivez les instructions fournies dans le manuel d'utilisateur pour effectuer la mise à jour.

Le système affiche un message d'erreur, que faire ?

Notez le message d'erreur affiché et consultez le manuel d'utilisateur pour des solutions spécifiques. Si le problème persiste, contactez le support technique de TELEVIC.

Comment régler le volume général du système ?

Le volume général peut être réglé via le panneau de contrôle principal ou le logiciel de gestion. Assurez-vous que tous les canaux sont également ajustés pour un son optimal.

Quel est le type de câble requis pour le TELEVIC DCSL5500 ?

Le TELEVIC DCSL5500 utilise des câbles réseau standard pour la connexion entre les unités. Assurez-vous d'utiliser des câbles de catégorie 5e ou supérieure.

Comment réinitialiser le système aux paramètres d'usine ?

Pour réinitialiser le système, accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

MODE D'EMPLOI DCSL5500 TELEVIC

Le sélecteur de canaux DCSL5500 fait partie du système de conférence TCS5500. Il permet aux délégués de sélectionner le language approprié à l'aide des boutons "haut/bas". Cette sélection est automatiquement limitée au nombre de canaux disponibles. Un afficheur rétroéclairé indique en permanence le numéro du canal écoute ou le niveau du volume pendant son réglage.

Le sélecteur de canaux reste inactif jusqu'à la première utilisation d'un des boutons. Le sélecteur est programmé par défaut sur le floor (ou un autre canal préprogrammé) ainsi que sur un niveau de volume prédéfini.

Connectivité

Connecteur modulaire blindé RJ-45 Connecteur pour casque d'écoute 3.5 mm

Des solutions sur mesure sont disponibles sur demande.

Fonctions et commandes

• Activation automatique dès la première utilisation du sélecteur de canaux ou du réglage du volume.
• Un afficheur LCD rétroéclairé permet une lecture aisée du canal et du volume sélectionné même dans une salle de conférence plongée dans le noir. Boutons de contrôle "haut/bas" pour la sélection des canaux et du volume.

Accessoires

Écouteurs délégués TEL151. Câble de connexion (CSC) équipée de deux connecteurs modulaires blindés RJ permettant le raccordement à l'interface de contrôle INT5500.

$$ \begin{array}{c c} \text {C S C 5 / 0. 5} & 0. 5 \mathrm {m} \ \hline \end{array} \tag {71.67.5105} $$

$$ \begin{array}{c c} \text {C S C 5 / 1} & 1 \mathrm {m} \\ \hline \end{array} \tag {71.67.5110} $$

$$ \begin{array}{c c} \text {C S C 5 / 2} & 2 \mathrm {m} \ \hline \end{array} \tag {71.67.5120} $$

$$ \begin{array}{c c} \text {C S C 5 / 3} & 3 \mathrm{m} \\ \hline \end{array} \tag {71.67.5130} $$

Données Techniques

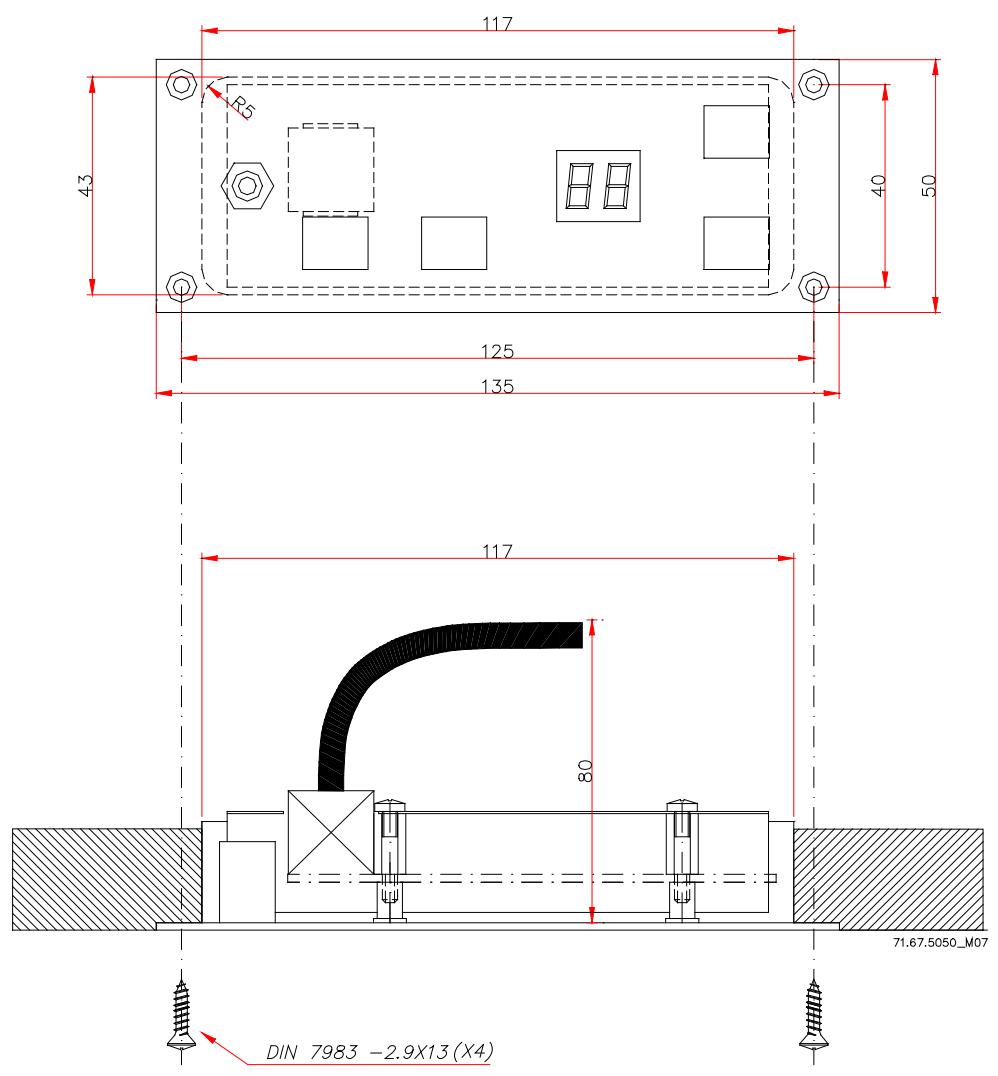

Dimensions (mm)	50 (h) x 135 (w)
Encastrement (mm)	43 (h) x 120 (w) approx.
Hauteur Caractère (mm)	8 mm
Poids (g)	+/- 120
Couleur	RAL7021 (Noir Mat)
Face Avant	Acier
Référence	71.67.5051
