FD-M - Microphone de conférence TELEVIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone de conférence
Marque	TELEVIC
Modèle	FD-M
Dimensions (L x l x H)	245 x 105 x 43 mm
Découpe d'encastrement (L x l x P)	225 x 95 x 85 mm
Longueur du microphone	380 mm
Poids	810 g
Matériau de la plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Références	71.60.2201 (Délégué), 71.60.2202 (Président)
Compatibilité	Unités centrales TCS2500 et TCS5500 (via SPL5525)
Connectique	2 embases RJ45 pour câblage en boucle, prise jack 3,5 mm pour casque
Nombre max. d'unités par branche	20
Type de câble requis	Câble de bus numérique RJ45 de 0,5 mm (Ethernet standard 0,4 mm interdit)
Fonctions principales	Microphone col de cygne avec protection anti-téléphone, anneau LED, haut-parleur intégré, bouton on/off, commande volume casque
Version Président (FC/M)	Bouton priorité et bouton "prochain en ligne"
Alimentation	Via le bus numérique depuis l'unité centrale
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Utiliser exclusivement le câble de bus numérique spécifié (RJ45 0,5 mm). Ne pas modifier l'appareil.
Pièces détachées et accessoires	Casque TEL151, câbles YPC (1, 2, 5, 10, 20 m), interface SPL5525

FOIRE AUX QUESTIONS - FD-M TELEVIC

Comment connecter le micro FD-M à une unité centrale TCS2500 ?

Branchez un câble de bus numérique RJ45 (modèle YPC) de l'unité centrale à l'une des embases RJ45 du micro. Répétez pour les autres micros en boucle, jusqu'à 20 unités par branche.

Le FD-M est-il compatible avec le système TCS5500 ?

Oui, à condition d'utiliser l'interface de distribution SPL5525 entre l'unité centrale TCS5500 et les micros.

Quelle est la différence entre les versions Délégué et Président ?

La version Président (réf. 71.60.2202) dispose d'un bouton priorité et d'un bouton prochain en ligne pour gérer les demandes de parole.

Comment utiliser le casque avec le FD-M ?

Branchez un casque (modèle TEL151 recommandé) sur la prise jack 3,5 mm située sur le micro. Ajustez le volume avec la molette dédiée.

Quel type de câble utiliser pour relier les micros ?

Utilisez les câbles de bus numérique RJ45 de 0,5 mm (réf. YPC1, YPC2, YPC5, YPC10 ou YPC20). Les câbles Ethernet standard (0,4 mm) ne sont pas compatibles.

Combien de micros FD-M peut-on connecter en boucle ?

Chaque branche peut accueillir jusqu'à 20 unités maximum.

Comment monter le FD-M en encastrement ?

Découpez une ouverture de 225 x 95 mm avec une profondeur de 85 mm. Insérez le micro et fixez-le à l'aide des dispositifs de montage fournis (non illustrés).

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec. Évitez les solvants, l'alcool ou les produits abrasifs qui pourraient endommager la finition.

Que faire si le micro ne s'allume pas ?

Vérifiez que l'unité centrale est sous tension et que le câble RJ45 est correctement connecté. Testez avec un autre câble YPC. Si le problème persiste, contactez le support.

Puis-je remplacer le micro col de cygne ?

Le micro col de cygne est intégré et non remplaçable par l'utilisateur. En cas de dysfonctionnement, veuillez contacter un technicien agréé.

MODE D'EMPLOI FD-M TELEVIC

Fonctions et commandes

• Microphone sur col de cygne avec protection contre les téléphones portables et anneau de LED Haut-parleur de haute qualité Bouton on/off de microphone Commande de volume de casque La version président (FC/M) dispose d'une priorité et d'un bouton "prochain en ligne".

Description

Le FD/M est un poste délégué entièrement intégré et équipée d'un haut-parleur, d'une prise casque, et d'une commande de volume de casque. Le microphone sur col de cygne fourni est protégé contre les parasites causés par les téléphones portables.

Il est prévu pour un montage encastré et réunit plusieurs fonctionnalités en un seul poste.

Le FD/M est compatible avec les systèmes de conférence TCS2500 et TCS5500. Ce dernier nécessite l'emploi d'unités de distribution SPL5525 supplémentaires.

Caractéristiques techniques

Données techniques
Dimensions (mm)	245(I) x 105(h) x 43 (p)
Découpe (mm)	225(I) x 95(h) x 85 (p)
Longueur du microphone	380 mm
Poids (g)	± 810
Plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Référence	71.60.2201 (Délégué) 71.60.2202 (Président)

Accessoires

TEL151 Casque pour délegué (71.04.0151) Cable de bus numérique, RJ45 de 0,5 mm :

YPC1 1 m (71.67.4001)

YPC2 2 m (71.67.4002)

YPC5 5 m (71.67.4005)

YPC10 10 m (71.67.4010)

YPC20 20 m (71.67.4020)

Un câble de raccordement Ethernet standard de 0,4 mm ne peut pas être employé !

SPL5525 pour la connexion à une unité centrale TCS5500 (71.67.5035)

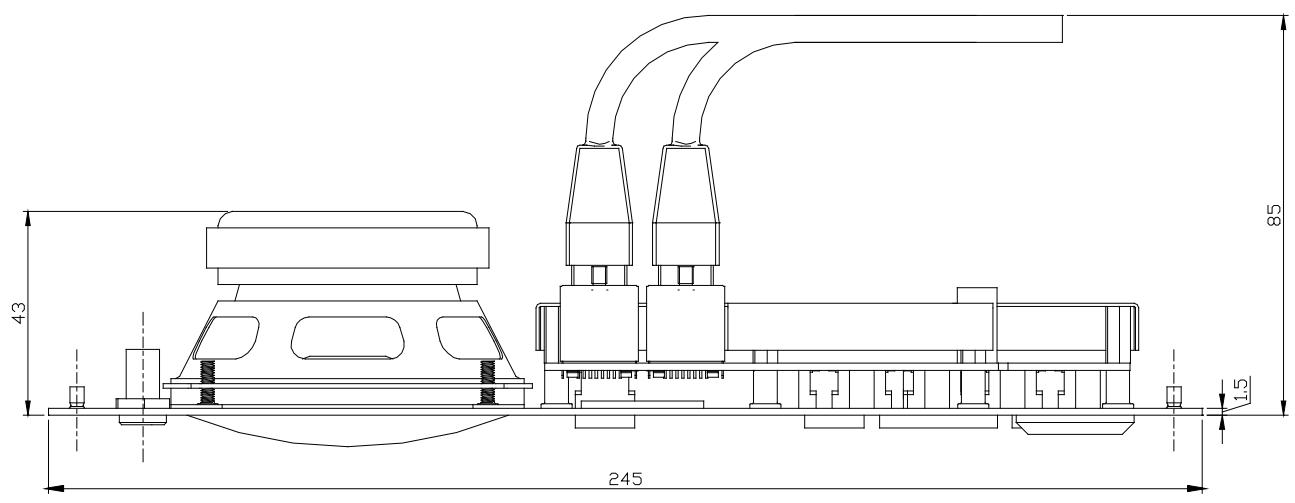

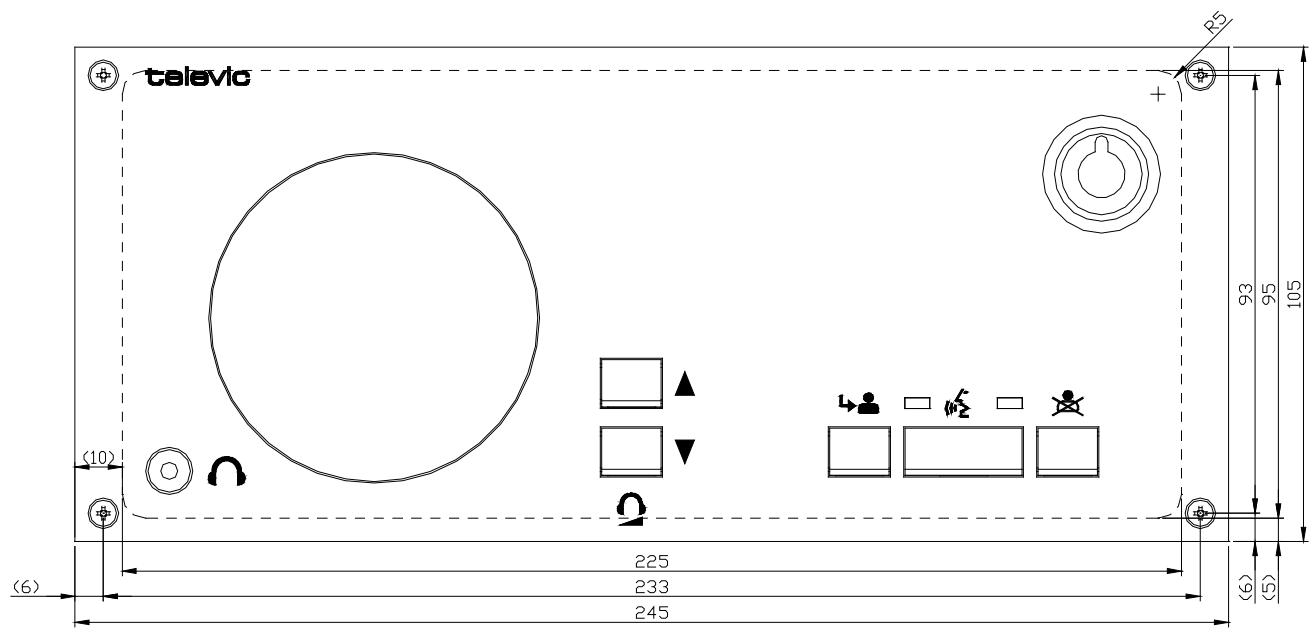

Connectique

• Deux embases RJ 45 pour un câblage indépendant en boucle, max. 20 unités/branche. Prise jack 3,5 mm pour casque. Compatible avec les unités centrales TCS2500.
• Compatible avec les unités centrales TCS5500 au travers de l'interface SPL5525
