FD-MV5B - Microphone de conférence TELEVIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone de conférence (poste délégué intégré)
Marque	TELEVIC
Modèle	FD-MV5B (délégué) / FC-MV5B (président)
Dimensions (L x H x P)	245 x 105 x 43 mm
Dimensions de découpe	225 x 95 x 85 mm
Longueur du microphone	380 mm
Poids	870 g
Matériau de la plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Connectique	2 embases RJ45, prise jack 3,5 mm pour casque
Compatibilité	Unités centrales TCS2500 et TCS5500 (via SPL5525)
Alimentation	Via le bus numérique du système de conférence
Microphone	Col de cygne avec protection contre les téléphones portables, anneau LED
Haut-parleur	Intégré de haute qualité
Boutons de vote	5 boutons avec LED témoins
Lecteur de carte à puce	Intégré
Afficheur	LED deux chiffres (canal, volume)
Version président (FC-MV5B)	Priorité et bouton "prochain en ligne"
Nombre max d'unités par branche	20
Câble recommandé	Câble bus numérique RJ45 (ne pas utiliser de câble Ethernet standard 0,4 mm)
Accessoires inclus	Câble bus numérique (selon longueur commandée)
Accessoires optionnels	Casque TEL151, carte à puce, unité de distribution SPL5525
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité. Utiliser uniquement les câbles spécifiés.
Réparabilité	Faire appel à un technicien agréé TELEVIC. Pièces détachées disponibles.

FOIRE AUX QUESTIONS - FD-MV5B TELEVIC

Comment connecter le FD-MV5B à une unité centrale ?

Le FD-MV5B se connecte via les embases RJ45 à l'aide d'un câble bus numérique. Pour une unité centrale TCS2500, branchez directement. Pour TCS5500, utilisez une unité de distribution SPL5525 supplémentaire.

Quels câbles utiliser pour le bus numérique ?

Utilisez exclusivement les câbles bus numérique RJ45 de 0,5 mm de diamètre. Les longueurs disponibles sont : 1 m (YPC1), 2 m (YPC2), 5 m (YPC5), 10 m (YPC10), 20 m (YPC20). Ne pas utiliser de câble Ethernet standard de 0,4 mm.

Quelle est la différence entre FD-MV5B et FC-MV5B ?

Le FD-MV5B est le modèle délégué. Le FC-MV5B est le modèle président qui dispose en plus d'une fonction de priorité et d'un bouton "prochain en ligne".

Comment régler le volume du haut-parleur ?

Le volume se règle via l'afficheur LED deux chiffres en utilisant les touches dédiées sur le poste. Consultez la notice pour les détails de navigation.

Le microphone est-il protégé contre les interférences téléphoniques ?

Oui, le microphone sur col de cygne est spécialement protégé contre les parasites causés par les téléphones portables.

Combien d'unités peuvent être connectées en boucle ?

Maximum 20 unités par branche en câblage indépendant en boucle.

Puis-je utiliser un casque avec ce microphone ?

Oui, le FD-MV5B est équipé d'une prise jack 3,5 mm pour casque. Utilisez le casque optionnel TEL151.

Comment insérer la carte à puce ?

Insérez la carte dans le lecteur/programmateur de carte à puce situé sur la face avant. La carte permet l'identification du délégué.

Que faire si l'afficheur LED ne s'allume pas ?

Vérifiez la connexion du câble bus numérique et l'alimentation du système. Si le problème persiste, contactez le service après-vente TELEVIC.

Où trouver les accessoires optionnels ?

Les accessoires optionnels comme le casque TEL151, la carte à puce ou l'unité de distribution SPL5525 sont disponibles auprès des revendeurs agréés TELEVIC.

MODE D'EMPLOI FD-MV5B TELEVIC

Le FD/MV5B est un poste délégué entièrement intégré, équipé d'un haut-parleur, d'une prise casque, de cinq boutons de vote et d'un lecteur de badge. Le microphone sur col de cygne fourni est protégé contre les parasites causés par les téléphones portables.

Il est prévu pour un montage encastré et réunit plusieurs fonctionnalités en un seul poste.

Le FD/MV5B est compatible avec les systèmes de conférence TCS2500 et TCS5500. Ce dernier nécessite l'emploi d'unités de distribution SPL5525 supplémentaires.

Fonctions et commandes

• Microphone sur col de cygne avec protection contre les téléphones portables et anneau de LED Haut-parleur de haute qualité Bouton on/off de microphone Cinq boutons de vote avec LED témoins Lecteur/programmateur de carte à puce
• Afficheur à LED deux chiffres pour les informations de canal et de volume. La version président (FC/MV5B) dispose d'une priorité et d'un bouton "prochain en ligne".

Caractéristiques techniques

Données techniques

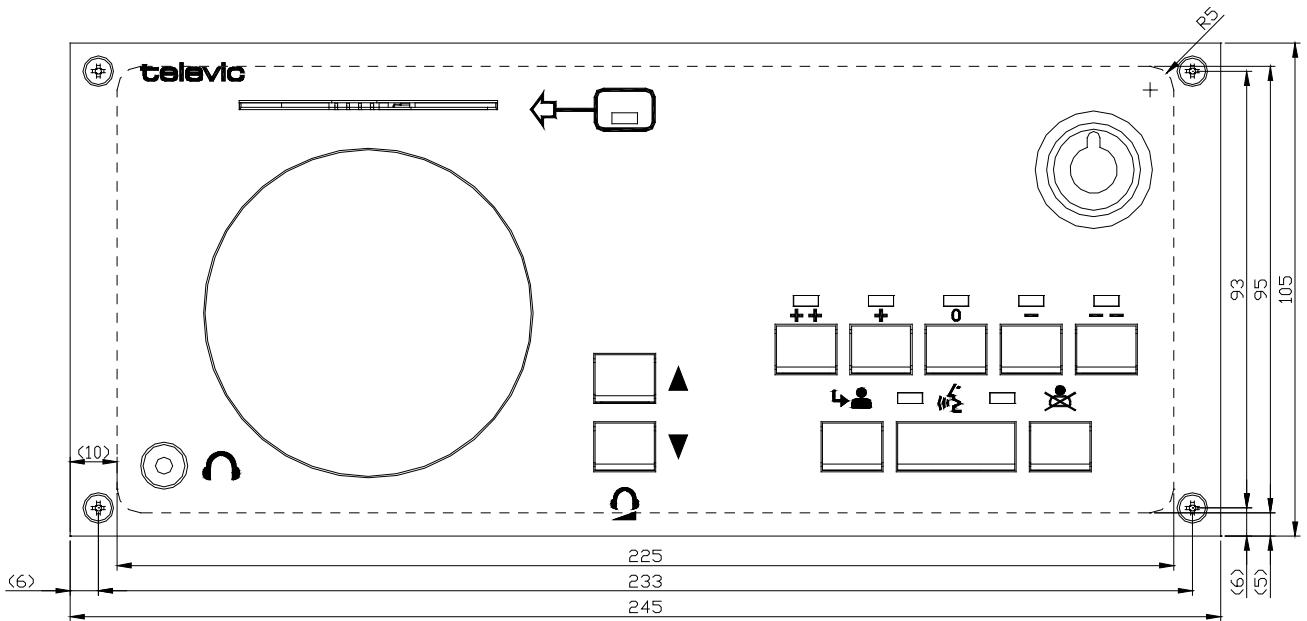

Dimensions (mm)	245(l) x 105(h) x 43 (p)

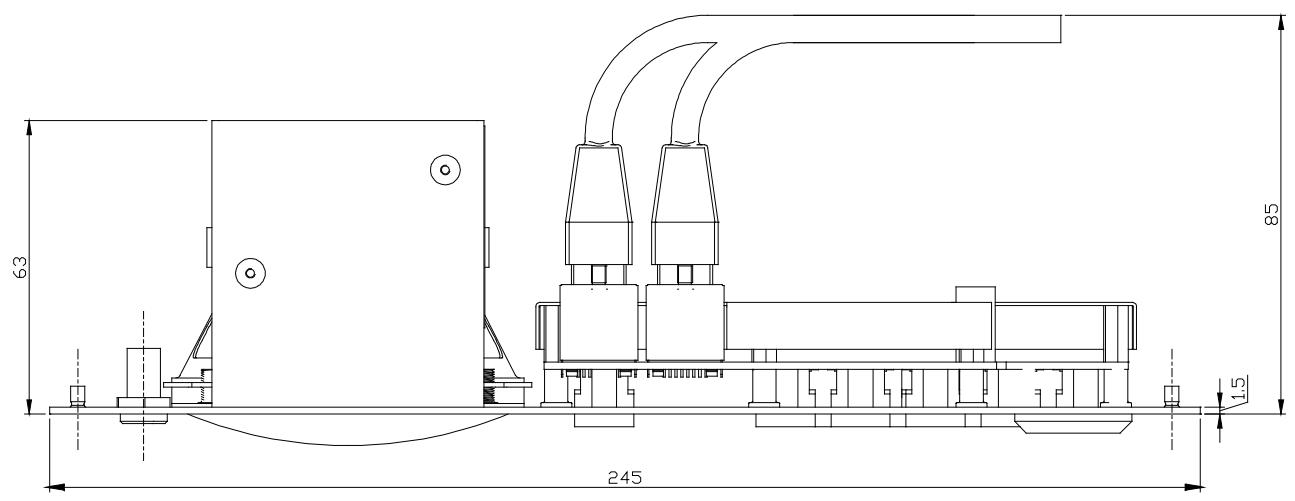

Découpe (mm)	225(l) x 95(h) x 85 (p)
Longueur du microphone	380 mm
Poids (g)	± 870
Plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Référence	71.60.2203 (Délégué) 71.60.2204 (Président)

Accessoires

TEL151 Casque pour délegué (71.04.0151) Carte à puce (71.43.2000) Cable de bus numérique, RJ45 de 0,5 mm

YPC1 1 m (71.67.4001)

YPC2 2m (71.67.4002)

YPC5 5 m (71.67.4005)

YPC10 10 m (71.67.4010)

YPC20 20 m (71.67.4020)

Un câble de raccordement Ethernet standard de 0,4 mm ne peut pas être employé !

SPL5525 pour la connexion à une unité centrale TCS5500 (71.67.5035)

Connectique

• Deux embases RJ 45 pour un câblage indépendant en boucle, max. 20 unités/branche. Prise jack 3,5 mm pour casque. Compatible avec les unités centrales TCS2500.
• Compatible avec les unités centrales TCS5500 au travers de l'interface SPL5525
