VOYAGER MWR75 - Télécommande filaire JENSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande filaire marine
Marque	JENSEN
Modèle	VOYAGER MWR75
Utilisation	Contrôle à distance des radios marines Jensen
Fonctions contrôlées	Marche/Arrêt, mode, volume, syntonisation, opération CD, changeur CD, radio satellite
Installation	Montage sur panneau d'instruments avec modèle fourni
Profondeur de montage minimale	2,5 pouces (63,5 mm)
Longueur du câble inclus	18 pieds (5,49 m)
Extension maximale	Jusqu'à 54 pieds (16,46 m) avec deux câbles MWREXT
Nombre maximum de télécommandes	2 avec adaptateur en Y MWRYCBLS
Alimentation	Via câble de liaison à la radio (aucune pile requise)
Indice de protection	Résistant aux embruns, non submersible
Matériau du boîtier	Plastique avec garniture en mousse de caoutchouc
Dimensions (estimation)	Environ 100 x 50 x 30 mm
Poids (estimation)	Environ 150 g
Contenu de l'emballage	Télécommande, garniture en mousse, bague filetée, modèle de perçage, câble de 18 pieds, manuel d'utilisation
Pièces détachées disponibles	Câble d'extension MWREXT, adaptateur en Y MWRYCBLS
Entretien	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Précautions de sécurité	Ne pas immerger, éviter les embruns haute pression
Réparabilité	Non réparable par l'utilisateur, contacter le service après-vente

FOIRE AUX QUESTIONS - VOYAGER MWR75 JENSEN

Comment installer la télécommande VOYAGER MWR75 ?

Choisissez un emplacement sur le panneau d'instruments avec au moins 2,5 pouces de profondeur derrière. Utilisez le modèle fourni pour percer un trou, insérez la télécommande dans la garniture en mousse, puis dans le trou. Fixez-la avec la bague filetée de l'autre côté. Branchez le câble à la radio.

Puis-je utiliser plusieurs télécommandes MWR75 sur la même radio ?

Oui, jusqu'à deux télécommandes peuvent être connectées à l'aide de l'adaptateur de câble en Y MWRYCBLS.

Quelle est la longueur du câble fourni avec la télécommande ?

Le câble d'extension fourni mesure 18 pieds (environ 5,49 mètres).

Puis-je étendre la portée de la télécommande ?

Oui, vous pouvez acheter jusqu'à deux câbles d'extension MWREXT, chacun de 18 pieds, pour une portée totale maximale de 54 pieds (16,46 mètres).

La télécommande MWR75 est-elle étanche ?

Elle résiste aux embruns mais ne doit pas être immergée ni exposée à des jets d'eau à haute pression.

Quelles radios sont compatibles avec la télécommande MWR75 ?

La télécommande est conçue pour les radios marines JENSEN. Elle contrôle les fonctions de base comme la puissance, le mode, le volume, la syntonisation, le CD et la radio satellite.

Que faire si la télécommande ne fonctionne pas après installation ?

Vérifiez que le câble est correctement branché à la radio et qu'il n'est pas endommagé ou pincé. Assurez-vous que la radio est allumée et que la télécommande est bien fixée.

Comment nettoyer la télécommande MWR75 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier.

Où ne pas installer la télécommande ?

Ne montez pas l'appareil là où il risque d'être submergé ou exposé à des embruns de haute pression, cela pourrait endommager l'appareil.

Puis-je ajouter plus de deux câbles d'extension ?

Non, la notice indique qu'un maximum de deux câbles d'extension MWREXT peut être utilisé pour une portée totale de 54 pieds.

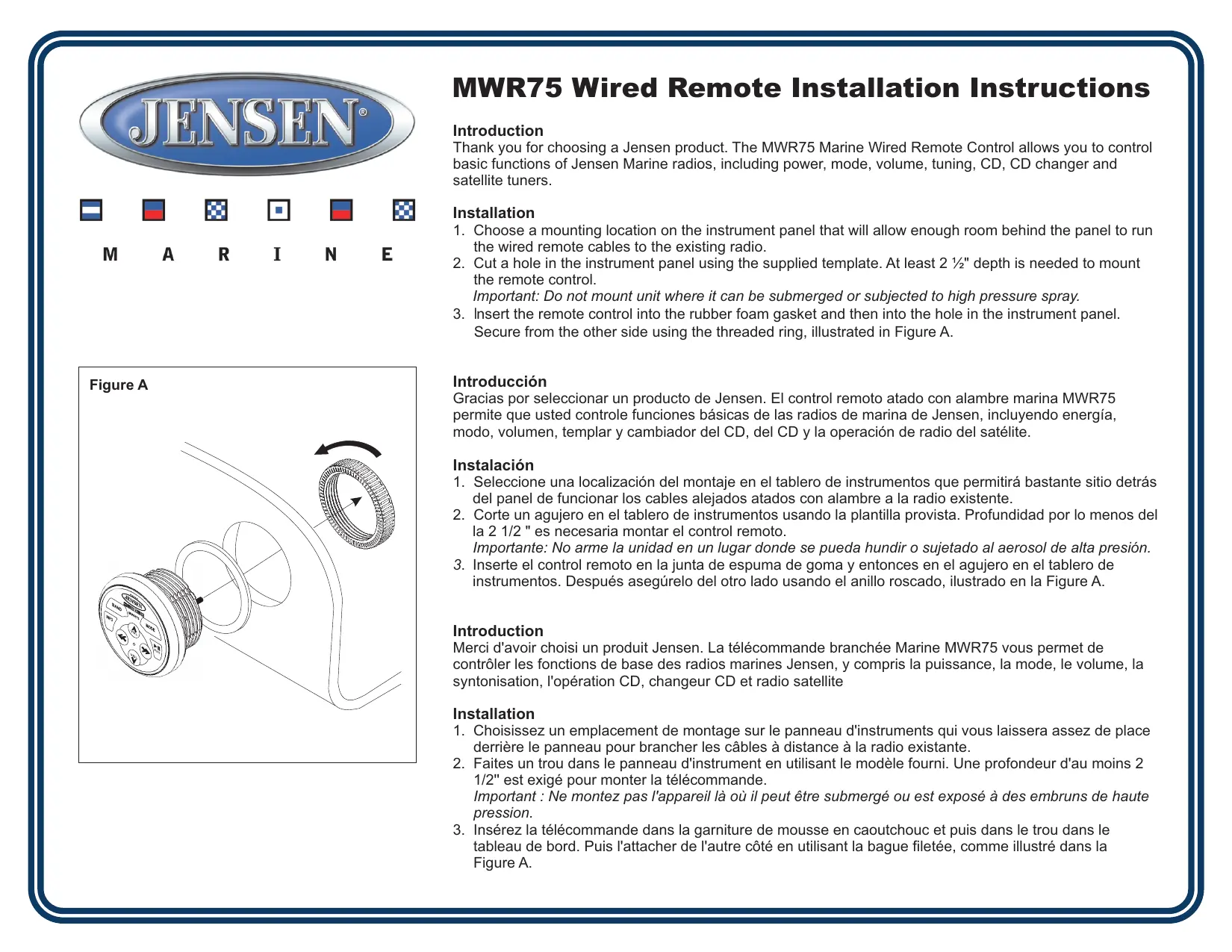

MODE D'EMPLOI VOYAGER MWR75 JENSEN

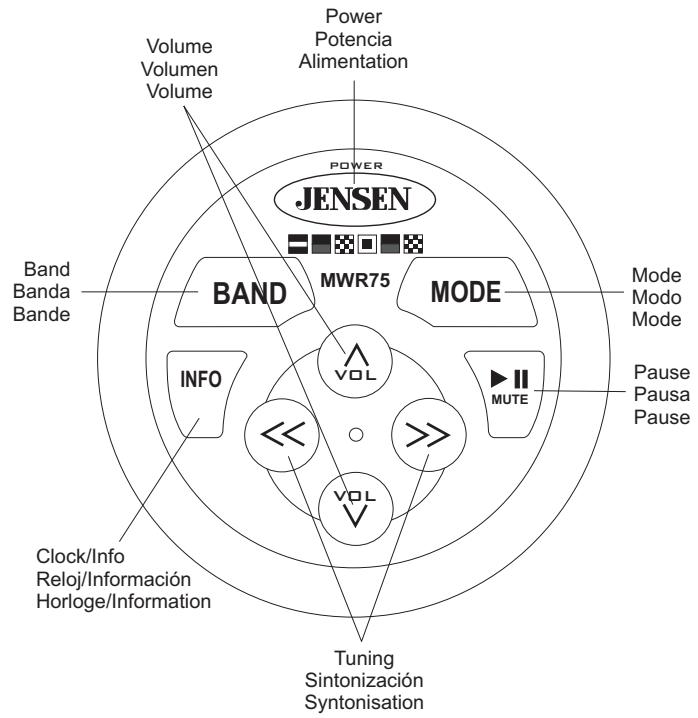

Merci d'avoir acheté un produit Jensen. La télécommande branchée Marine MWR75 vous permet de contrôler les fonctions de base des radios marines Jensen, y compris la puissance, la mode, le volume, la syntonisation, l'opération CD, changeur CD et radio satellite.

Installation

1. Choisissez un emplacement de montage sur le panneau d'instruments qui vous laissera assez de place derrière le panneau pour brancher les câbles à distance à la radio existante.

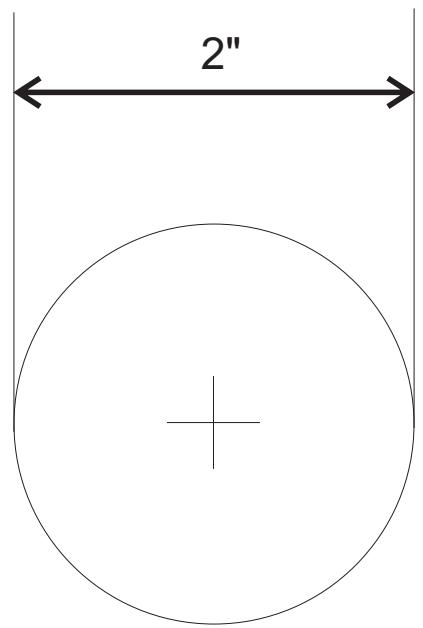

2. Faites un trou dans le panneau d'instrument en utilisant le modèle fourni. Une profondeur d'au moins 2 1 / 2" est exigée pour monter la télécommande.

Important : Ne montez pas l'appareil là où il peut être submergé ou est exposé à des embruns de haute pression.

1. Insérez la télécommande dans la garniture de mousse en caoutchouc et puis dans le trou dans le tableau de bord. Puis l'attachez de l'autre côté en utilisant la bague filée, comme illustré dans la Figure A.

Lorsque vous avez fini de monter la télécommande, faites traverser le câble depuis la télécommande et branchez le câble à la radio. Le câble d'extension de 18 pieds peut être utilisé pour brancher la télécommande à la radio. Vous pouvez acheter jusqu'à deux câbles d'extension (MWREXT) pour étendre la portée de la télécommande jusqu'à 54 pieds. Lorsque vous branchez les câbles, assurez-vous que vous faites traverser le câble loin des objets fins, des coins et des endroits où il peut être pincé, comme cela peut avoir un effet sur la performance et endommager l'appareil. Jusqu'à deux télécommandes peuvent être ajoutées avec un adaptateur de câble d"Y" (MWRYCBLS).

Fonctionnement
