VOYAGER MWR100 - Télécommande filaire JENSEN - Notice d'utilisation et mode d'emploi gratuit

Type	Telecommande filaire marine
Gamme	Jensen VOYAGER
Indice d'etancheite	IPX6
Ecran	LCD positif lisible en plein soleil
Retroeclairage	Boutons retroeclaires bleu
Cable de connexion inclus	5,5 m (18 pieds)
Diametre du trou de montage	73 mm (2-7/8")
Profondeur de montage	32 mm (1-1/4")
Dimensions (L x l x H)	5,1 x 8,9 x 8,9 cm
Certifications	FCC, CE
Norme embruns sals	ASTM B117
Norme UV	ASTM D4329
Fonctions controlees	Alimentation, volume, source, syntonisation, CD, satellite
Compatibilite stereos Jensen	MSR170, MSR2007, MSR2010, MS2013BTR, MSR2107, MSR3007, MSR3012, MSR4050G, MSR4115G, MSR4425, MSR7007
Application	Navigation de plaisance, usage marin exterieur

FOIRE AUX QUESTIONS - VOYAGER MWR100 JENSEN

Avec quels autoradios Jensen le MWR100 est-il compatible ?

Le MWR100 est compatible avec les stereos marins Jensen suivants : MSR170, MSR2007, MSR2010, MS2013BTR, MSR2107, MSR3007, MSR3012, MSR4050G, MSR4115G, MSR4425 et MSR7007. Il est concu pour fonctionner avec tous les appareils Jensen de la gamme VOYAGER prets pour la radio satellite SIRIUS.

Quelle est la longueur du cable de connexion fourni ?

Le MWR100 est livre avec un cable de connexion de 18 pieds (environ 5,5 m). Cette longueur permet de placer la telecommande a distance confortable du stereo principal, dans la plupart des configurations de cockpit ou de tableau de bord.

Le MWR100 est-il etanche ?

Oui, le MWR100 est certifie IPX6, ce qui signifie qu'il resiste aux projections d'eau puissantes. Il est concu pour un usage en exterieur et est conforme a la norme ASTM B117 de resistance aux embruns sals, indispensable en milieu marin.

L'ecran LCD est-il lisible en plein soleil ?

Oui, le MWR100 est equipe d'un ecran LCD positif specifiquement concu pour rester lisible en lumiere directe du soleil. Les boutons sont retroeclaires en bleu pour une utilisation comfortable de nuit ou en conditions de faible luminosite.

Quelles fonctions puis-je controler avec le MWR100 ?

La telecommande permet de piloter les fonctions essentielles du stereo Jensen : alimentation, selection de source (mode), volume, syntonisation, changeur CD et operation de la radio satellite SIRIUS. L'ecran LCD affiche en temps reel les informations du stereo.

Comment installer le MWR100 sur mon bateau ?

Le MWR100 s'encastre dans un orifice de 73 mm de diametre (2-7/8") pour une profondeur de 32 mm (1-1/4"). Il suffit ensuite de brancher le cable fourni sur le port telecommande du stereo Jensen compatible. Aucun outil specifique n'est requis au-dela d'un decoupeur de panneau.

Le MWR100 fonctionne-t-il avec la radio satellite SIRIUS ?

Oui, le MWR100 est compatible avec tous les stereos Jensen prets pour SIRIUS Satellite Radio. Il permet de naviguer entre les chaines et d'acceder aux fonctions de base de la radio satellite directement depuis la telecommande deporte.

Que faire si la telecommande ne repond plus ?

Verifiez en priorite la connexion du cable entre le MWR100 et le stereo Jensen : un cable plie, endommage ou mal enclique est la cause la plus frequente. Assurez-vous egalement que votre modele de stereo est bien dans la liste des appareils compatibles. Si le probleme persiste, consultez la notice du stereo principal.

Le MWR100 resiste-t-il a la corrosion en eau salee ?

Oui, le MWR100 est conforme a la norme ASTM B117 d'exposition aux embruns sals et a la norme ASTM D4329 de resistance aux UV. Ces deux certifications garantissent la durabilite du produit dans un environnement marin exigeant.

Quelles sont les certifications du MWR100 ?

Le MWR100 est certifie FCC et CE, confirmant sa conformite pour les marches americain et europeen. Il respecte egalement les normes ASTM B117 (embruns sals) et ASTM D4329 (UV), ainsi que la certification d'etancheite IPX6.

Peut-on prolonger le cable de connexion du MWR100 ?

Le cable de serie de 5,5 m convient a la majorite des installations. Si une plus grande distance est necessaire, renseignez-vous aupres d'un revendeur specialise en electronique marine Jensen pour les options d'extension compatibles avec ce modele.

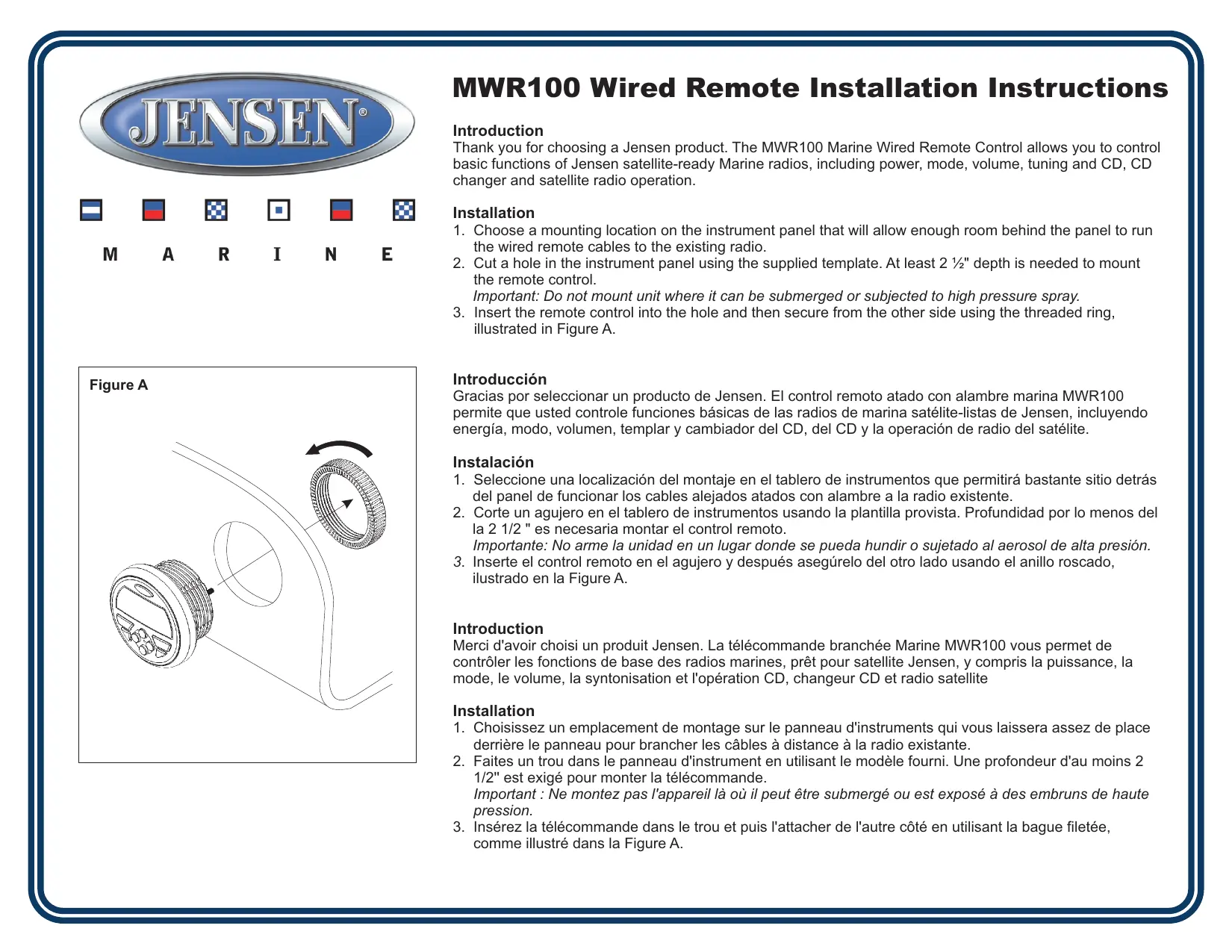

MODE D'EMPLOI VOYAGER MWR100 JENSEN

Merci d'avoir choisi un produit Jensen. La télécommande branchée Marine MWR100 vous permet de contrôler les fonctions de base des radios marines, prêt pour satellite Jensen, y compris la puissance, la mode, le volume, la syntonisation et l'opération CD, changeur CD et radio satellite

Installation

1. Choisissez un emplacement de montage sur le panneau d'instruments qui vous laissera assez de place derrière le panneau pour brancher les câbles à distance à la radio existante.
2. Faites un trou dans le panneau d'instrument en utilisant le modèle fourni. Une profondeur d'au moins 2 1/2" est exigé pour monter la télécommande.
   Important : Ne montez pas l'appareil là où il peut être submergé ou est exposé à des embruns de haute pression.
3. Insérez la télécommande dans le trou et puis l'attacher de l'autre côté en utilisant la bague filetée, comme illustré dans la Figure A.

Wiring

Lorsque vous avez fini de monter la télécommande, faites traverser le câble depuis la télécommande et branchez le câble à la radio. Le câble d'extension de 18 pieds peut être utilisé pour brancher la télécommande à la radio. Vous pouvez acheter jusqu'à deux câbles d'extension (MWREXT) pour étendre la portée de la télécommande jusqu'à 54 pieds. Lorsque vous branchez les câbles, assurez-vous que vous faites traverser le câble loin des objets fins, des coins et des endroits où il peut être pincé, comme cela peut avoir un effet sur la performance et endommager l'appareil. Jusqu'à deux télécommandes peuvent être ajoutées avec un adapteur de câble d"Y" (MWRYCBLS).

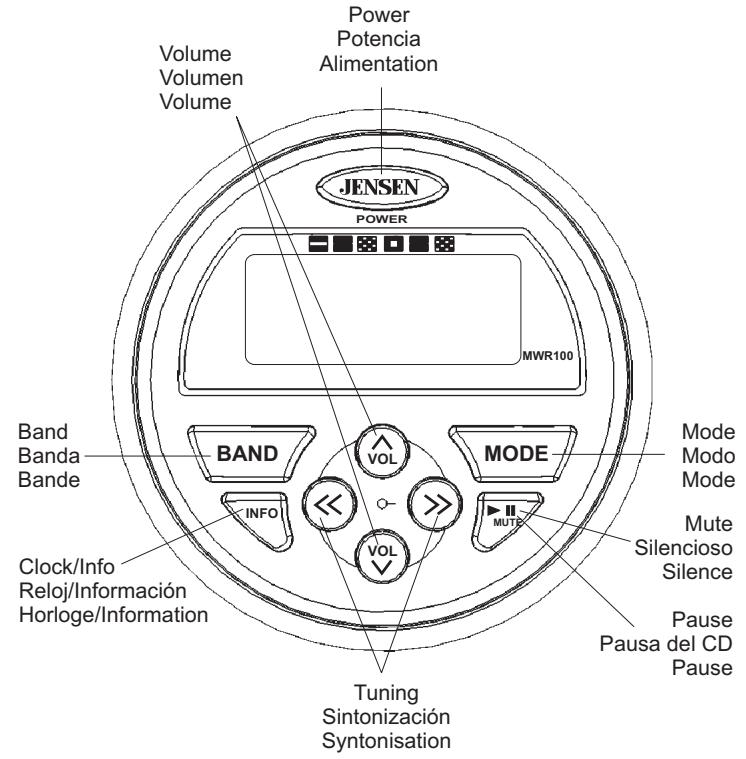

Operation / Operación / Fonctionnement

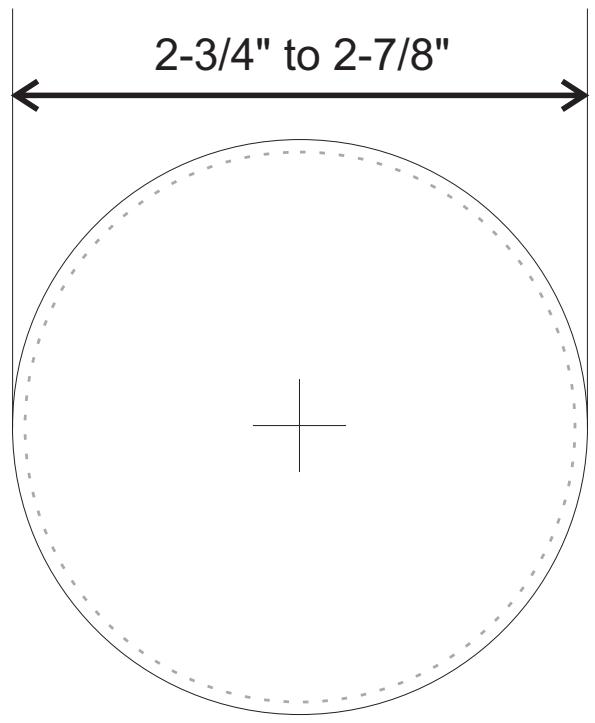

MOUNTING TEMPLATE MODELE DE MONTAGE PLANTILLA DEL MONTAJE
