Type de produit	Moniteur TV avec tuner intégré
Marque	AOPEN
Modèle	VX2KUG
Chipset vidéo	Cirrus Logic CS92288
Tuner TV	Câble (158 chaînes) ou antenne
Décodage audio TV	BTSC (US), EIA-J (Japon), A2/NICAM (PAL)
Entrées vidéo	Composite (RCA), S-Vidéo, IEEE 1394 (DV)
Entrées audio	L-in, R-in
Sorties audio	L-out, R-out (selon modèle)
Interface USB	USB 2.0 (15 Mbps) / USB 1.1 (4 Mbps)
Télécommande	Oui, sans fil incluse
Alimentation	5V CC (adaptateur inclus)
Indicateurs LED	PWR/RDY (rouge/vert), REC/PLAY (bleu)
Systèmes TV supportés	NTSC, PAL (selon variante)
Configuration minimale PC	Pentium III 600 MHz, 128 Mo RAM, port USB, Windows 2000/Me/XP
Contenu de l'emballage	Boîtier VX2KUG, télécommande, câble AV, câble USB, adaptateur secteur, CD logiciel

FOIRE AUX QUESTIONS - VX2KUG AOPEN

Comment installer le logiciel du VX2KUG ?

Insérez le CD d'installation, suivez l'assistant VX2000 Installation Wizard. Acceptez la licence, saisissez vos informations, sélectionnez le pays, puis installez le logiciel et le driver. Redémarrez si nécessaire.

Quels sont les prérequis système pour utiliser le VX2KUG ?

Il faut un PC avec processeur Pentium III 600 MHz ou supérieur, 128 Mo de RAM minimum, un port USB 1.1 ou 2.0, une carte graphique supportant DirectDraw en 15 bits, et Windows 2000/Me/XP. Une carte son et une antenne TV ou câble sont recommandés.

Puis-je enregistrer des vidéos avec ce moniteur ?

Oui, le VX2KUG permet la capture vidéo full motion et still frame via les entrées vidéo. Utilisez le logiciel fourni pour enregistrer depuis le tuner TV ou des sources externes.

Comment connecter un caméscope DV au VX2KUG ?

Utilisez un câble IEEE 1394 (i-Link) pour relier le caméscope à l'entrée 1394 du boîtier. Assurez-vous que le modèle dispose de l'option entrée DV 1394.

La télécommande est-elle incluse dans l'emballage ?

Oui, une télécommande sans fil est fournie avec le VX2KUG. Elle permet de contrôler les fonctions de base comme la navigation des chaînes et le volume.

Quels types de câbles sont fournis avec le VX2KUG ?

L'emballage contient un câble AV (composite), un câble USB, et un adaptateur d'alimentation. Le câble 1394 est optionnel.

Comment mettre à jour les drivers du VX2KUG ?

Les drivers sont installés via le CD fourni. Pour les mettre à jour, téléchargez la dernière version depuis le site AOpen et suivez les instructions d'installation. Assurez-vous que le boîtier est connecté en USB.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché au boîtier et à une prise murale. Assurez-vous que l'interrupteur marche/arrêt est sur On. Si le problème persiste, contactez le support technique.

Le VX2KUG supporte-t-il les systèmes PAL et NTSC ?

Oui, selon la variante du modèle : les versions NTSC et PAL sont disponibles. Vérifiez l'étiquette du produit pour connaître le système supporté.

Comment nettoyer le boîtier VX2KUG ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs. Évitez de nettoyer les connecteurs.

MODE D'EMPLOI VX2KUG AOPEN

Copyright© 1999 par AOpen Inc. Tous droits réservés. Aucune partie de cette publication ne peut être ni reproduite, ni transmise, ni transcrite, ni stockée dans un système de recherche, ou traduite en aucune langue ou langage de programmation, sous quelleque forme que ce soit et par quelque moyen que ce soit, électronique, mécanique, magnétique, optique, chimique, manuel ou autrement, sans autorisation préalable écrite de notre compagnie.

Disclaimer

AOpen Inc. ne fait aucune représentation ou garantie, ni exprimée ou impliquée, en ce qui concerne le contenu ci-après et désavoue spécifiquement n'importe quelle garanties, valeur marchande ou forme pour n'importe quel but particulier. Tous les logiciel décrits dans ce manuel sont vendus ou autorisés "comme ils sont". Si les programmes prouvent des défectueux après leur achat, l'acheteur (et pas notre compagnie, son distributeur, ou son revendeur) assume le coût entier de tout l'entretien nécessaire, de réparation, et de tous les dommages fortuits ou consécutifs résultant de n'importe quel défaut dans le logiciel. De plus, nous nous réservons le droit de mettre à jour cette publication et de rendre des changements de temps en temps dans le contenu ci-après sans obligation d'en notifier des personnes.

Tous les noms de marques et de produits cités dans ce document peuvent être des marques déposées de leurs titulaires respectifs.

FCC CE C N625

FCC-B Etat des perturbations radio

Cet équipement a été testé et déclaré en conformité avec les limites des appareils numériques de class B, et avec la section 15 du règlement FCC. Ces limites sont destinées à fournir une protection légitime contre les interférences nuisibles rencontrées dans les installations résidentielles. Cet équipement, utilise et peut émettre l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut être à l'origine d'interférences nuisibles aux communications radio. Cependant, il n'est pas certain qu'aucune interférence ne surviendra dans une installation particulière. Si cet équipement est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en mettant l'équipement hors tension, puis en le remettant sous tension, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:

1. Réorienter ou déplacer l'antenne de réception.
2. Augmenter la distance entre l'équipement et le récepteur.
3. Brancher l'équipement dans une sortie sur un autre circuit que celui utilisé par le récepteur.
4. Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Appendice 1:

Des changements ou la modification non expressément approuvées par la partie responsable de la conformité pourrait vider l'autorité de l'utilisateur pour faire l'équipement fonctionner.

Appendice 2:

Des protège-câbles d'interface doivent être employés afin de se conformer à la limite d'émission.

Table des matières

Table des matières.... III

Chapitre 1 - Introduction....1

1.1 - Caractéristiques ....1
1.2 - WDM Support de Pilot de la Capture WDM....1
1.3 - Model Comparison Table....2

Chapter 2 - Réglages des VX2000....3

2.1 - Vue d'ensemble sur l'interface des Séries VX2000......3
2.2 - Éléments dans l'emballage....4
2.3 - Configuration requise ....4
2.4 - Installation de matériaux ....5

Chapter 3 - Installation de logiciel ......6

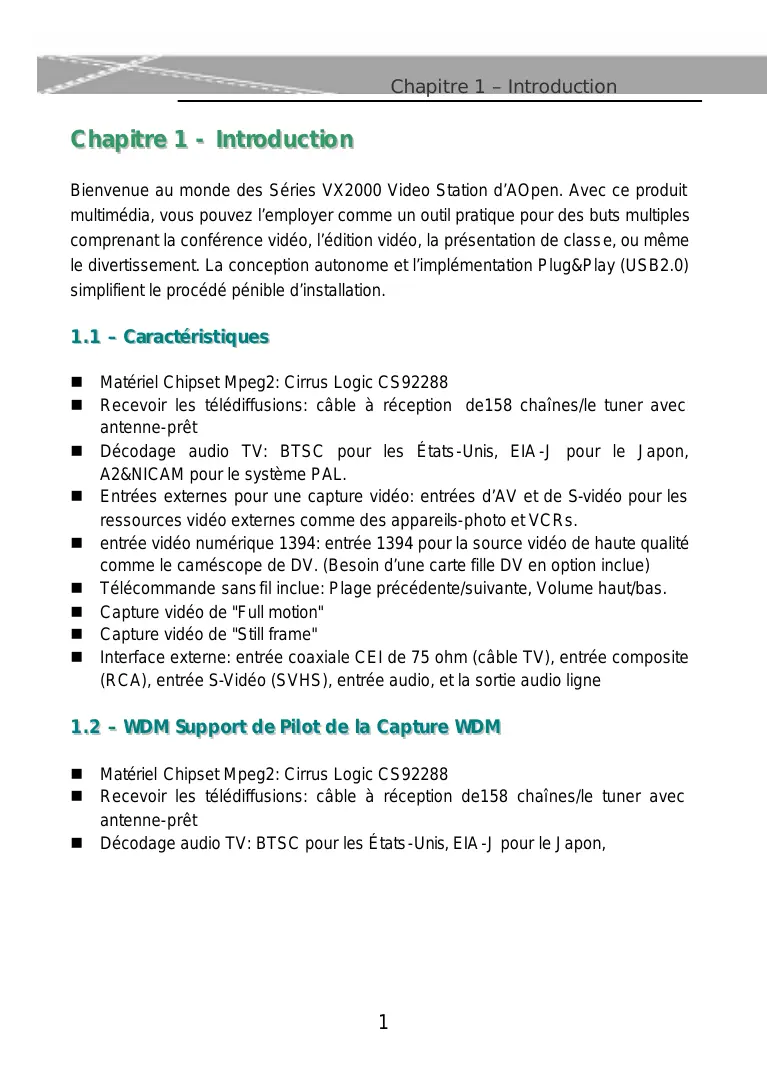

Chapitre 1 - Introduction

Bienvenue au monde des Séries VX2000 Video Station d'AOpen. Avec ce produit multimédia, vous pouvez l'employer comme un outil pratique pour des buts multiples comprenant la conférence vidéo, l'édition vidéo, la présentation de classe, ou même le divertissement. La conception autonome et l'implémentation Plug&Play (USB2.0) simplifient le procédé pénible d'installation.

1.1 - Caractéristiques

■ Matériel Chipset Mpeg2: Cirrus Logic CS92288
■ Recevoir les télédiffusions: câble à réception de 158 chaînes/le tuner avec antenne-prêt
■ Décodage audio TV: BTSC pour les États-Unis, EIA-J pour le Japon, A2&NICAM pour le système PAL.
■ Entrées externes pour une capture vidéo: entrées d'AV et de S-vidéo pour les ressources vidéo externes comme des appareils-photo et VCRs.
■ entrée vidéo numérique 1394: entrée 1394 pour la source vidéo de haute qualité comme le caméscope de DV. (Besoin d'une carte fille DV en option inclue)
■ Télécommande sans fil inclue: Plage précédente/suivante, Volume haut/bas.
■ Capture vidéo de "Full motion"
■ Capture vidéo de "Still frame"
■ Interface externe: entrée coaxiale CEI de 75 ohm (câble TV), entrée composite (RCA), entrée S-Viséo (SVHS), entrée audio, et la sortie audio ligne

1.2 - WDM Support de Pilot de la Capture WDM

■ Matériel Chipset Mpeg2: Cirrus Logic CS92288
■ Recevoir les télédiffusions: câble à réception de 158 chaînes/le tuner avec antenne-prêt
■ Décodage audio TV: BTSC pour les États-Unis, EIA-J pour le Japon,

Nom de Modèle	TV Système	Entrée DV 1394	NEC 3D Y/C Séparateur	Télé-com-mande	Stéréo	Entrée Com-posite	Entrée S-Vidéo
VX2000S -DSNT8	NTSC	Oui	Oui	Oui	Oui	Oui	Oui
VX2000S -NT8	NTSC	Non	Non	Oui	Oui	Oui	Oui
VX2000S -DPB8	PAL	Oui	Non	Oui	Oui	Oui	Oui
VX2000S -PB8	PAL	Non	Non	Oui	Oui	Oui	Oui

MODE D'EMPLOIT

Chapter 2 – Réglages des VX2000

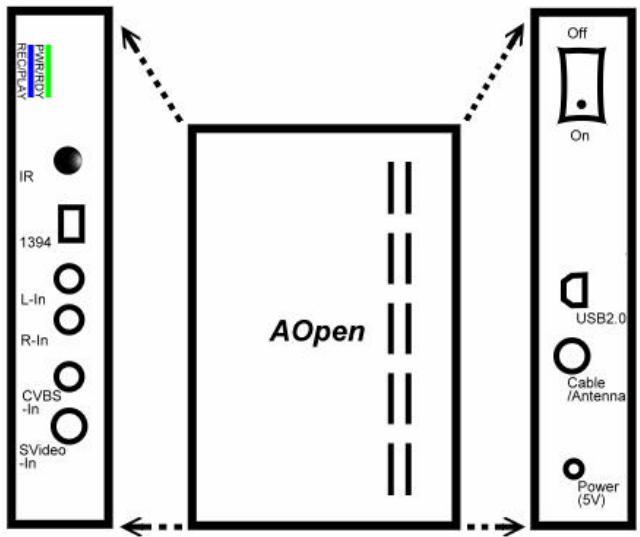

2.1 - Vue d'ensemble sur l'interface des Séries VX2000

REC/PLAY IR 1394 L-In R-In CVBS -SVdeo -In AOpen Off On USB2.0 Cable /Antenna Power (5V)

PWR/RDY LED - Le témoin rouge s'allume quand l'état est en stand-by, celui vert s'allume en étant prêt, le témoin s'éteint lors de la mise hors tension.

REC/PLAY LED - Le témoin bleu s'allume lors d'enregistrement/de lecture, s'éteint lors d'arrêt.

IR - Récepteur IR pour la télécommande.

1394 - Entrée DV se relie au port i-link sur le caméscope.

L-in - Entrée audio pour le canal gauche.

R-in - Entrée audio pour le canal droit.

CVBS-in - Entrée vidéo composite.

SVideo-in - Entrée S-Vidéo.

USB2.0 - Supporter USB2.0 jusqu'au bitrate de 15M et USB1.1 jusqu'au bitrate de 4M.

Cable/Antenna - Câble ou entrée d'antenne TV.

Power - Entrée d'alimentation 5V C.C..

L-out - Sortie audio pour le canal gauche. (en option seulement pour un certain modèle)

R-out - Sortie audio pour le canal droit. (en option seulement pour un certain modèle)

CVBS-out - Le témoin rouge s'allume quand l'état est en stand-by, celui vert s'allum e en étant prêt, le témoin s'éteint lors de la mise hors tension.

SVideo-out - Le témoin bleu s'allume lors d'enregistrement/de lecture, s'éteint lors d'arrêt.

2.2 - Éléments dans l'emballage

• Boîte des séries VX2000
• Télécommande
  Câble AV
  Câble USB
• Adapteur d'alimentation
  ● Câble 1394 (en option)
• CD du logiciel pour des séries VX2000

2.3 - Configuration requise

• IBM PC ou compatible
  ● Pentium III 600MHz CPU ou plus évolué
  ● Mémoire 128 Mo au minimum
  ● Port USB1.1 ou USB2.0
• VGA et avec le pilote DirectDraw supportant la couleur de 15 bit ou plus haut
  ● Windows 2000/Me/XP de Microsoft
• Antenne TV ou câble de CATV
• Carte son
• Sortie audio pour des haut-parleurs
• Lecteur CD-ROM

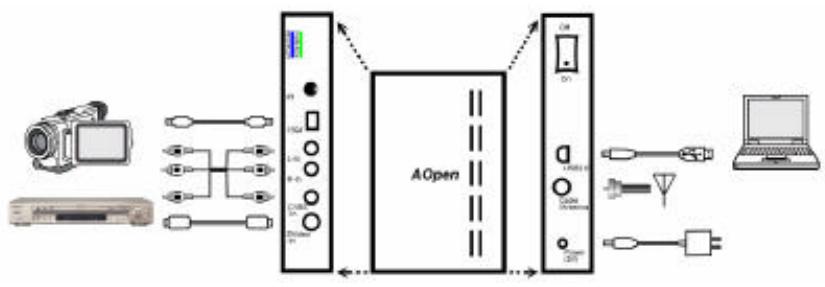

2.4 - Installation de matériaux

Note: 1. Branchez le composite ou le câble S-Viséo au VX2000 (jamais tous les deux) pour éviter l'interférence.

1. Des sources vidéo externes que vous pouvez brancher au VX2000 incluent un lecteur VCR, VCD/DVD, ou le caméscope.

1. Employez un câble vidéo AV/S /1394 pour brancher une source audio/vidéo externe au VX2000.
2. Pour l'entrée de TV, branchez le câble d'antenne TV au VX2000.
3. Connectez le câble d'adapteur d'alimentation au VX2000 et à une prise C.A. murale mise à terre, connectez le câble USB aux connecteurs appropriés sur le VX2000 et votre PC.
4. Appuyez sur l'interrupteur marche-arrêt sur le VX2000 pour mettre en marche.
5. Si la boîte de dialogue "Un nouveau matériel trouvé" apparaît, cliquez sur "Annuler".
6. Installez le logiciel inclu et redémarrez votre système de PC en cas de besoin.

Chapter 3 – Installation de logiciel

Note: 1. Avant d'installer le logiciel, assurez-vous que vous avez connecté le VX2000 à votre PC ou ordinateur portable par le câble USB.

1. Assurez-vous que le driver USB2.0 pour votre carte mère a été installé. Si vous n'en êtes pas sûr, consultez avec le revendeur de votre carte mère.

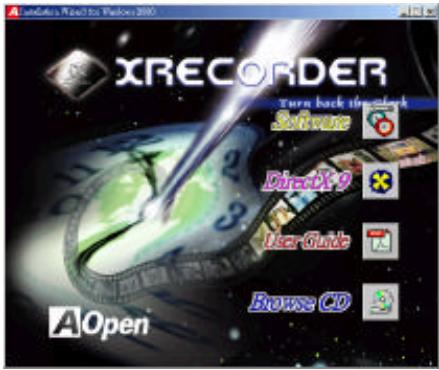

XRECORDER Turn back to account Software Direct X 9 User Guide Browse CD AOpen

1. Démarrez Windows et insérez le CD d'installation VX2000 dans votre lecteur de CD-ROM.
2. Lorsque "VX2000 Installation Wizard "apparaîtra, cliquez sur le bouton "Software" pour continuer.

1. Appuyez sur "Next" sur la boîte de dialogue "Welcome".

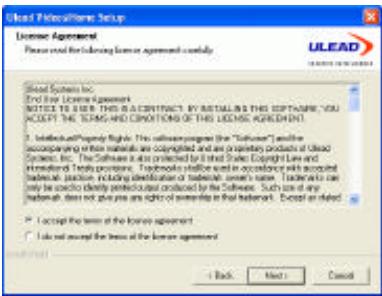

1. Lisez "License Agreement", et choisissez "I accept the terms of the license agreement" si vous êtes d'accord avec les termes. Enfin appuyez sur "Next" pour continuer.

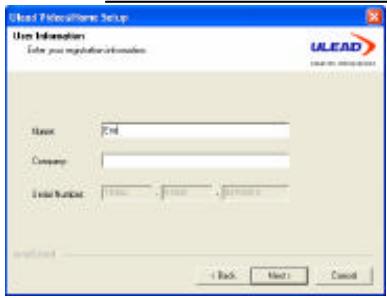

2. Entrez votre nom dans la boîte de dialogue "User Information", ensuite appuyez sur "Next" pour continuer.
3. En cas de besoin, changez le dossier de destination dans la boîte de dialogue "Choose Destination Location" et appuyez sur "Next" pour continuer.

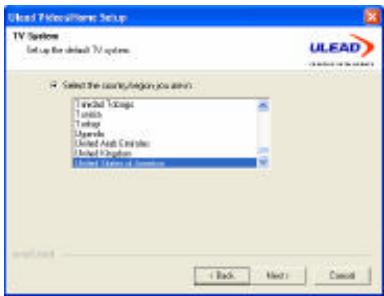

1. Sélectionner le pays ou région de votre système, ensuite appuyez sur "Next" pour continuer.

2. En cas de besoin, vous pouvez changer le dossier de programme dans la boîte de dialogue "Select Program Folder". Appuyez sur "Next" pour continuer.

3. Appuyez sur "Install" dans la boîte de dialogue "Ready to Install the Program" pour commencer l'installation.

1. Quand l'installation est complète, la boîte de dialogue "Setup Options" apparaîtra. Désélectionnez tous les options appropriées si vous ne voulez pas lire le fichier 'Readme' et passer par le procédé d'enregistrement en ligne. Appuyez sur "Next" afin de commencer avec l'installation du driver.
2. La boîte de dialogue "Cirrus Logic USB-DVR2 Driver Setup" apparaîtra, attendez jusqu'à ce que l'installation du driver a fini.

1. Appuyez sur "Finish" quand la boîte de dialogue "InstallShield Wizard Complete" apparaîtra.
