PLH 32 XE - Perforateur burineur MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perforateur burineur
Marque	MILWAUKEE
Modèle	PLH 32 XE
Puissance nominale	900 W
Puissance utile	450 W
Régime à vide	1040 /min
Vitesse en charge	800 /min
Perçage à percussion max.	4500 /min
Énergie de coup individuelle	3,8 J
Diamètre de perçage dans le béton	32 mm
Diamètre de perçage dans l'acier	16 mm
Diamètre de perçage dans le bois	40 mm
Diamètre de couronne dentée à percussion	82 mm
Diamètre du collier de serrage	43 mm
Poids (sans câble)	3,6 kg
Niveau de pression acoustique (K=3 dB)	97 dB(A)
Niveau de puissance acoustique (K=3 dB)	108 dB(A)
Vibration (accélération)	10,5 m/s²
Classe de protection	II (double isolation)
Alimentation	Monophasé, 230 V ~ 50 Hz
Poignée supplémentaire incluse	Oui
Entretien	Nettoyage des orifices de ventilation, remplacement des balais par SAV

FOIRE AUX QUESTIONS - PLH 32 XE MILWAUKEE

Comment changer le mandrin du perforateur PLH 32 XE ?

Le changement du mandrin n'est pas décrit dans la notice. Il est recommandé de confier cette opération à un centre de service après-vente agréé Milwaukee pour garantir la sécurité et le bon fonctionnement.

Quelle huile utiliser pour lubrifier le mécanisme de percussion ?

La notice ne précise pas d'huile spécifique. Utilisez une huile pour marteaux perforateurs de qualité, ou consultez un centre SAV Milwaukee.

Comment régler la profondeur de perçage ?

La butée de profondeur (si fournie) permet de régler la profondeur. Si votre modèle n'en est pas équipé, utilisez un accessoire adapté ou marquez la profondeur sur le foret.

Puis-je utiliser le PLH 32 XE en mode burinage seul ?

Oui, le perforateur burineur permet le burinage de la pierre. Consultez la notice pour sélectionner le mode approprié.

Comment nettoyer les orifices de ventilation du moteur ?

Utilisez de l'air comprimé sec pour souffler la poussière des fentes de ventilation. Débranchez toujours l'appareil avant tout nettoyage.

Que faire si l'appareil ne démarre pas ?

Vérifiez que la fiche est correctement branchée et que la prise est sous tension. Si le problème persiste, contactez un centre SAV Milwaukee.

Puis-je utiliser des forets standard pour le bois ou le métal ?

Oui, le PLH 32 XE peut percer le bois et le métal avec des forets standard (sans percussion). Utilisez le mode de perçage sans percussion pour ces matériaux.

Comment changer les balais (charbons) du moteur ?

Le remplacement des balais doit être effectué par un centre de service après-vente agréé Milwaukee. Il est recommandé de faire inspecter l'appareil en même temps.

Quels accessoires sont compatibles avec le PLH 32 XE ?

Utilisez exclusivement les accessoires et pièces détachées d'origine Milwaukee pour garantir la sécurité et les performances. Consultez le catalogue d'accessoires Milwaukee.

Quel est le niveau sonore de cet appareil ?

Le niveau de pression acoustique est de 97 dB(A) et le niveau de puissance acoustique de 108 dB(A) (K=3 dB). Portez toujours une protection auditive.

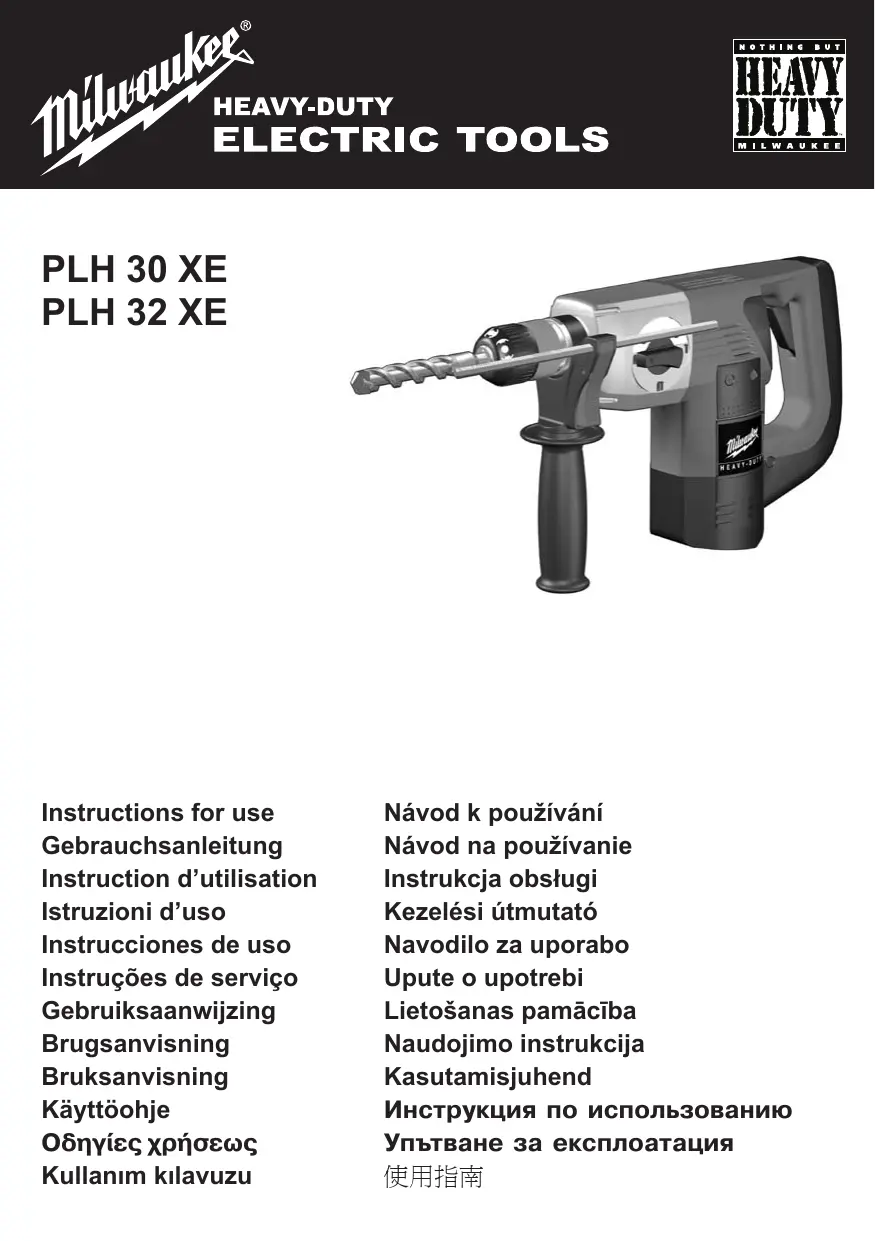

MODE D'EMPLOI PLH 32 XE MILWAUKEE

CHARACTERISTIQUES TECHNIQUES	PLH 30 XE	PLH 32 XE
Puisance nominale de réception	750 W	.900 W
Puisance utile	375 W	.450 W
Régime à vide	970 /min	1040 /min
Vitesse en charge	740 /min	.800 /min
Perçage à percussion max.	4200 /min	.4500 /min
Énergie de coup individuelle	3,4 J	.3,8 J
Ø de percage dans le béton	30 mm	.32 mm
Ø de percage dans acier	16 mm	.16 mm
Ø de percage dans bois	.40 mm	.40 mm
Couronne dentée à percussion pour briques et briques silico-calcaire	.82 mm	.82 mm
Ø du collier de serrage	.43 mm	.43 mm
Poids sans cable de réseau	3,6 kg	.3,6 kg
Accélération type évaluée au niveau du bras et de la main	9,5 m/s2	10,5 m/s2
Niveaux sonores type évaluésIntensité de bruit (K=3 dB(A))	.95 dB (A)	.97 dB (A)
Niveau de bruit (K=3 dB(A))	106 dB (A)	.108 dB (A)
Toujours porter des casques protecteurs! Valeurs de mesuresobtenues conformément à la norme europeenne 60 745.

Instructions de sécurité

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de chaque installation électrique. Veuillez, d'une part, en tenir compte lors de l'utilisation de notre appareil et d'autre part, en parler à votre Electricien.

Toujours porter des lunettes protectrices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se couvrir en dehors du champ d'action de la machine. Toujours doivent rester le câble d'alimentation à l'arrière de la machine.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Utilisation conforme aux prescriptions

Le marteau pneumatique rotatif peut être utilisé de manière polyvalente pour le perçage à percussion et le burinage de la pierre, ainsi que pour le perçage du bois, du métal et du plastique. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.

Declaration, ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux réglementations 98/37/CE, 89/336/CEE

C∈04

Volker Siegle Manager Product Development

Branchement secteur

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Entretien

Tenir toujours propres les orifices de ventilation de la partie moteur. Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, autre que le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine.

Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire replacer les composants dont le remplacement n'a pas été décidé, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Milwaukee Electric Tool, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoire - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumerated dans le catalogue d'accessoires.
