MODE D'EMPLOI EHS30020P ELECTROLUX
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre apparéil : www.electrolux.com/shop
SERVICE APRES-VENTE
N'utilisez que des pieces de rechange d'origine.
Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Voutrouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations generales et conseils
Informations ecologiques
Sous réserve de modifications.
1. CONSIGNES DE SECURITÉ
Avant d'installer et d'utiliser cet apparéil, lisez soignement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez plusieurs cette notice avec votre apparéil pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
- Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
- Ne laïsez pas les enfants jouer avec l'appareil.
- Ne laisseriez pas les emballages à la portée des enfants.
- Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
- Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.
1.2 Sécurité générale
-
L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les éléments chauffants.
-
Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cette pourrait provoquer un incendie.
- N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
- N'entreposez rien sur les surfaces de cuisson.
- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
- Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
2. ! INSTRUCTIONS DE SECURITÉ
2.1 Installation

AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
- Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un apparéil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Respectez l'espacement minimal requis par rapport aux autres apparèils.
L'appareil est lourd, prenez toujours des précautions lorsque vous le déplace. Portez toujours des gants de sécurité. - Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moissure ne provoque de gonflements.
- Protégez la partie inférieure de l'appa-reil de la vapeur et de l'humidité.
- N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les reçipients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de celles-ci.
- Si l'appareil est installé au-dessus de ti-roirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
- Le dessous de l'appareil peut doivent très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
Branchement électrique

AVERTISSEMENT
Risque d'incendie ou d'électrocution.
L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
- L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Utilisez le cable d'alimentation électricque approprié.
- Ne laisses pas le cable d'alimentation s'emmêler.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brulantes de l'appareil ou les recipients brulants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
Assurez-vous qu'une protection antiélectrocution est installée.
Utilisez un collier anti-traction sur le cable. - Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez le service après-venture ou un électricien pour replacer le cable d'alimentation s'il est endomagé.
L'installation électrique doit être équi-pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doitprésenter une distance d'ouverture des contacts d'au moins 3 mm. - N'utilise que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliérés du support), un disjoncteur différentiel et des contacteurs.
2.2 Utilisation

AVERTISSEMENT
Risque de blessures, de brûlures ou d'électrocution.
Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- N'utilise jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage.

AVERTISSEMENT
Risque d'explosion ou d'incendie.
- Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi. - Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
- Ne tentez pas d'eteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT
Risque de dommage de l'appareil.
- Ne laïsez pas de recipients chauds sur le bandeau de commande.
- Ne laïsez pas le contenu des bénépients de cuisson s'evaporer.
- Ne laisses pas de recipients chauds refroidir sur la plaque.
- Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
- Ne placez jamais de papier aluminium sur l'appareil.
- Ne laissiez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.
2.3 Entretien et nettoyage

AVERTISSEMENT
Risque de dommage de l'appareil.
Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
- Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récycler, de solvants ou d'objets métalliques.
2.4 Mise au rebut

AVERTISSEMENT
Risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
- Débranche l'appareil de l'alimentation secteur.
- Coupe le cable d'alimentation et mettez-le au rebut.
3. DESCRIPTION DE L'APPAREIL
3.1 Description de la table de cuisson

Zone de cuisson 1500 W
Zone de cuisson 1500 W
3 Voyant de mise sous tension
4 Manettes de commande
5 Minuteur
3.2 Manettes de commande des zones de cuisson électriques
| Symbole | Fonction |
| 0 | position Arrêt |
| Symbole | Fonction |
| 1 | chaleur minimale |
| 6 | chaleur maximale |
4. UTILISATION QUOTIDIENNE

AVERTISSEMENT
Reportez-vous aux chaprites concernant la sécurité.
Pourmettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson,tournezla manette dansle sens des aiguillesd'une montre.Pour diminuera la
température, tournez la manette dans le sens des aiguilles d'une montre. Pourmettre à l'arrêt la zone de cuisson, positionnez la manette sur 0.
Levoyant defonctionnement s'allume des l'activation de I'une des zones de cuisson, et reste allumé jusqu'à ce que les zones de cuisson soient mises à I'arrêt.
4.1 Programmateur de la minuterie
Utiliser le minuteur pour regler le dé-compte pour une table de cuisson.
- Réglez le niveau de cuisson sur la position nécessaire.
- Tournez la manette du minuteur (reportez-vous au chapitre « Description de l'appareil ») sur la position maxi-male. Tournez-la ensuite sur la durée nécessaire.
- Une fois que cette durée s'est écoulée, un signal sonore retentit et l'appareil s'éteint.
Utiliser le minuteur comme une minute-rie.
- Réglez le niveau de cuisson sur la position « Arrêt »
- Tournez la manette du minuteur (reportez-vous au chapitre « Description de l'appareil ») sur la position maxi-male. Tournez-la ensuite sur la durée nécessaire.

Pourmettrele four enfonnementmanuel,tournezla manette du minuteur sur
4.2 Avant la première utilisation
Placez un填补ant de cuisson contenant de I'eau sur chaque zone de cuisson, ré
glez sur la position maximum et laissez l'appareil fonctionner pendant 10 minutes. Ceci afin de d'éliminer les résidus dans l'appareil. Ensuite, faites fonctionner l'appareil sur la position minimum pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée appraissent. Ce phénomène est normal. Vérifie que la ventilation environnante est suffisante.
Après cette opération, nettoyez l'appareil à l'aide d'un chiffon doux humidifié à l'eau tiède.
4.3 Plaque de cuisson rapide
Un point rouge au milieu de la plaque montre une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques. Le point rouge est peint sur la surface et peut disparaitre après quelque temps. Cela n'afecte pas le fonctionnement de l'appareil.
La plaque à chauffage rapide peut fumer et produit une odeur quand on l'utilise pour la première fois. La fumée et l'odeur se dissiperont après quelques temps.
5. CONSEILS UTILES

AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
5.1 Économie d'énergie

- Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
- Déposez toujours le écipient sur la zone de cuisson avant demettre celle-ci en fonctionnement.
-
Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.
-
Pour obtenir des résultats satisfaisants, le fond des casseroles doit être du même diamètre (ou légèrement plus grand) que celui des plaques de cuisson. N'utilise pas des casseroles plus petites.
5.2 Récipient de cuisson

- Le fond du réseau de cuisson doit être lisse, propre et sec, aussi plat et écais que possible avant chaque utilisation.

AVERTISSEMENT
Assurez-vous que les membres ne couvrent pas la zone de commande.

Utilisez des recipients dont le fond correspond à la dimension du brûleur.
| Zone de cuisson | Diamètres des recipients |
| Avant | max. 145 mm |
| Arrière | max. 180 mm |
| Niveau de ré-glage : | Utilisation : |
| 2 | Faire mijoter doucement |
| 3 | Faire mijoter |
| 4 | Faire frire / gratiner |
| 5 | Porte à ébullition |
| 6 | Bouillir / Saisir / Fire |
5.3 Examples de cuisson
| Niveau de ré-glage : | Utilisation : |
| 1 | Maintien au chaud |
6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT
Reportez-vous aux chaprites concernant la sécurité.
Nettoyez l'appareil après chaque utilisation.
Utilisez toujours des recipients de cuisson dont le fond est propre et sec, lisse et plat.

AVERTISSEMENT
Avant toute opération d'entretien ou de nettoyage, vous devez impératifement débrancher électricquèment la table de cuisson.

Il est préférible de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.

AVERTISSEMENT
Les objets pointus/tranchants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Par mesure de sécurité, il est interdetit de nettoyer l'appareil avec un apparéil à jet de vapeur ou à haute pression.
L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne dévez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilise pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement.
Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

Les égratignures ou les taches sombres n'ont aucune influence sur le fonctionnement de l'appareil.
Nettoyage des salissures :
-
Utilisez une poudre fine à récurer ou un tampon à récurer pour enlever les salissures.
-
Nettoyez l'appareil à l'aide d'un chiffon humide légèrement imbibé de détergent.
- Allumez la plaque à faible température et laissez sécher.
- Afin de maintainir les plaques de cuisson en bon etat, frottez-les de temps à autre avec un peu d'huile pour machine a coudre, puis nettoyez avec un papier absorbant.

Pour les bords en inox de la table de cuisson, utilisez un produit de nettoyage pour acier inoxydable.

Le bord en inox de la zone de cuisson peut etre légèrement dé-coloré en raison de la charge thermique.
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT
| Problème | Cause et solution possibles |
| L'appareil ne fonctionne pas du tout. | Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un electricien/agréé. |
| La zone de cuisson ne chauffe pas. | Vérifiez que l'appareil est bien branché et allumé. Assurez-vous d'avoir utilisé la bonne manette de commande. Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un electricien/agréé. |
| L'efficacité de la table de cuisson n'est pas satisfaisante. | Assurez-vous que la table de cuisson est propre et sèche. Assurez-vous que le diamètre du réseau de cuisson utilisé est ajusté à la zone de cuisson. Assurez-vous que le fond du réseau de cuisson utilisé est parfaitement plat. Assurez-vous que le niveau de cuisson utilisé est ajusté au type de préparation. |
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-venture. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-venture.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnelnel qualifié, le déplacement du technicien du service après vente ou du reven-deur peut être factué même en cours de garantie.
Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi de et adaptée. Ces données figurent sur la plaque signalétique fournie.
Description du modele
- Référence produit (PNC)
- Numéro de série (S.N.) ....
Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-venture.

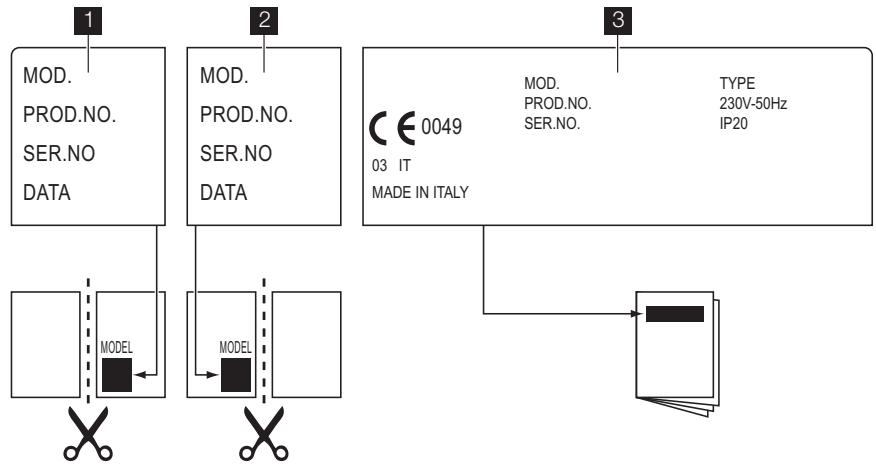

7.1 Étiquettes fournies avec le sac d'accessoires
Collez les étiquettes adhésives comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie
3 Collez-la sur la notice d'utilisation
8. INSTALLATION

AVERTISSEMENT
Reportez-vous aux chaprites concernant la sécurité.

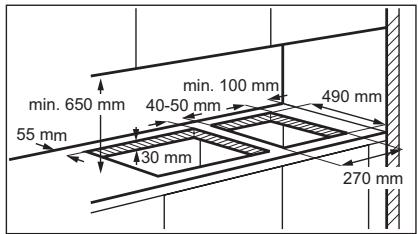

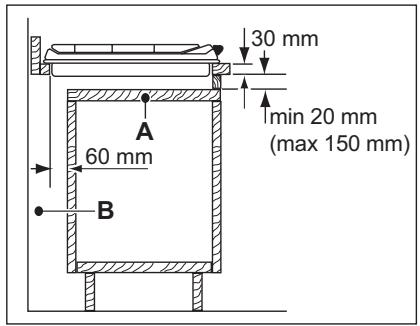

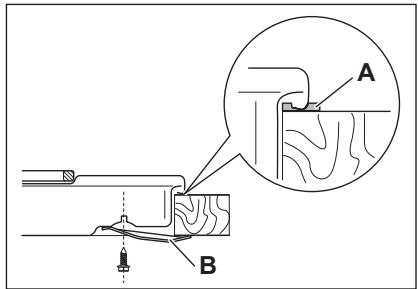

8.1 Installation

AVERTISSEMENT
Veuillez dire attentivement les instructions et les suivre scruplusement. Vous risqueriez de vous bleisser ou d'endommager l'appareil.
Assurez-vous que l'appareil n'a pas ete endommagé pendant le transport. Ne branchez pas un appeareil endommagé. Si nécessaire, contactez votre magasin vendeur.
- N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement et sous des plans de travail appropriés. Assurez-vous que les meubles d'encastrement
et les plans de travail sont conformes aux normes et réglementations.
- Respectez les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, à la sécurité des apparêils électriques, etc.)

AVERTISSEMENT
Risque de chocolélectrique.
- La borne d'alimentation est sous tension.
- Mettez la borne d'alimentation hors tension.
- Si la patte de scellement se trouve à proximé du répartiteur, assurez-vous que le cable d'alimentation n'entre pas en contact avec le bord de la patte.
8.2 Branchement électrique
- Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
- Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
Utilisez toujours une prise de courant de sécurité correctement installee.
Assurez-vous que la prise de courant est accessible une fois l'appareil instalé. - Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
L'appareil ne doit pas etre raccorded a l'aide d'un prolongateur, d'un adapta-. teur ni d'une prise multiple (risque d'in cendie).Assurez-vous que le raccordement a la terre est conforme aux normes et reglementations. - Le cable d'alimentation ne doit pas etre exposé à une température supérieure a 90^
Assurez-vous de connecter le cable neu- tre bleu à la borne portant la lecture « N » Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ». Le cable de phase doit rester connecté en permanence.
8.3 Remplacement du cable d'alimentation
Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90. Assurez-vous que la section du cable convient à la tension et à la tempéra-ture de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).
8.4 Encastrement

Si plusieurs tables de 30 cm doivent être installées côte à côte sur la même découvert, un kit de montage est disponible au+. pres de votre service après-venture. Le kit contient une équre r latérale de support, des joints supplémentaires et les consignes d'installation.
Placez les joints fournis avec la table de cuisson sur les bords de la découvert. Assurez-vous que les extrémités correspondant sans se chevaucher.

A) Joint fourni
B) Équres foumies

ATTENTION
Installez l'appareil uniquement sur un plan de travail dont la surface est plane.
8.5 Possibilities d'insertion

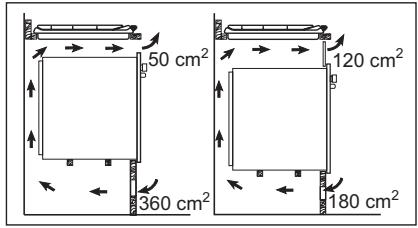

Élement de cuisine avec porte
Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

A) Panneau amovible
B) Espace pour les branchements
Élement de cuisine avec four
Les dimensions de la niche d'encastrement doivent être conformes aux indica
tions et l'objet de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CHARACTERISTIQUES TECHNIQUES
Dimensions de la table de cuisson
| Largeur : | 290 mm |
| Longueur : | 510 mm |
Dimensions de la niche d'encastrement de la table de cuisson
| Largeur : | 270 mm |
| Longueur : | 490 mm |
Puisance des zones de cuisson
| Zone de cuisson arrêté 180 mm | 1.5 kW |
| Zone de cuisson avant 145 mm | 1.5 kW |
| Puisance totale | 3.0 kW |
| Alimentation élec-trique | 230 V ~ 50 Hz |
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité, recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
