MODE D'EMPLOI EOC3485AOX ELECTROLUX

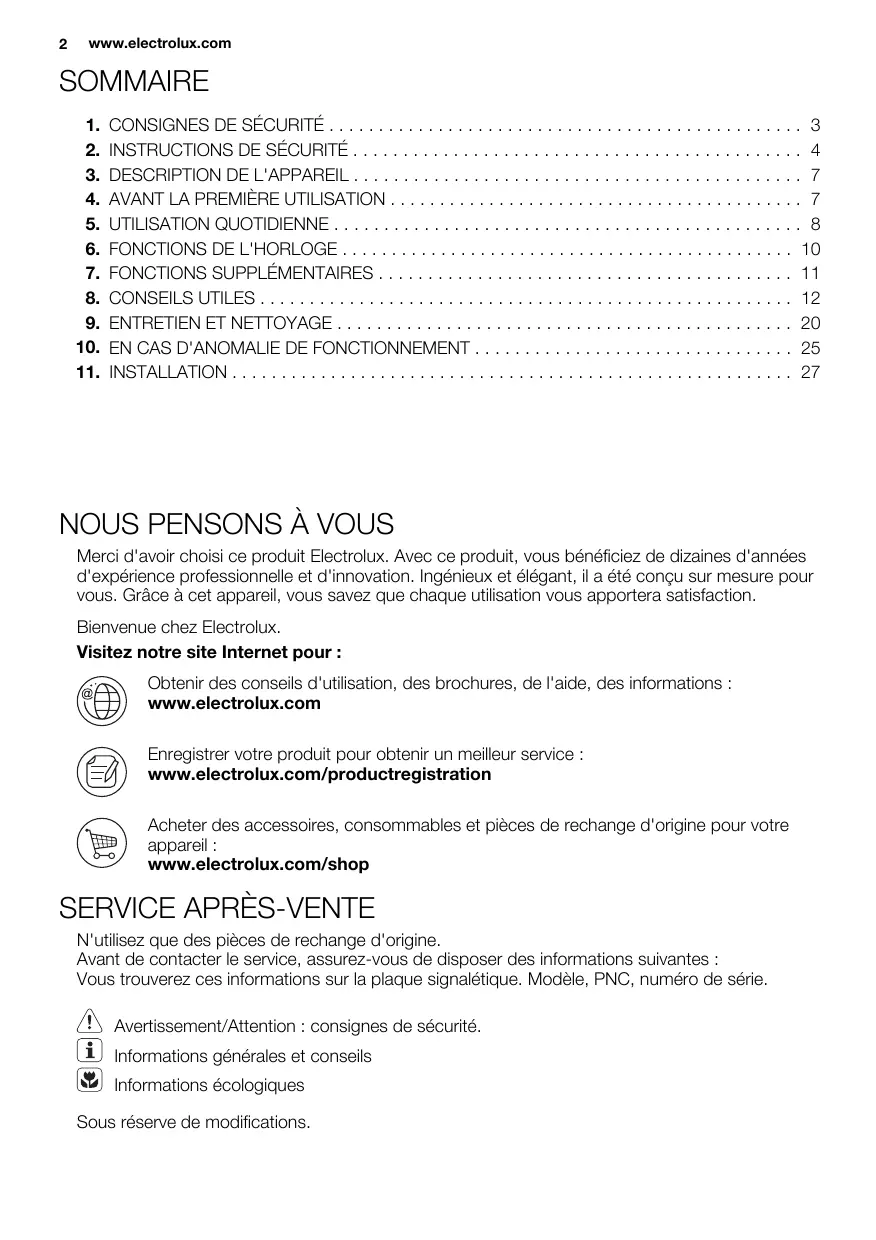

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications. FRANÇAIS

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez pas les éléments chauf-

fants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four. N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil. Avant toute opération de maintenance, déconnectez l'alimentation électrique. N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre. Retirez le plus gros des salissures avant le nettoyage par pyrolyse. Retirez tous les accessoires du four.

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.

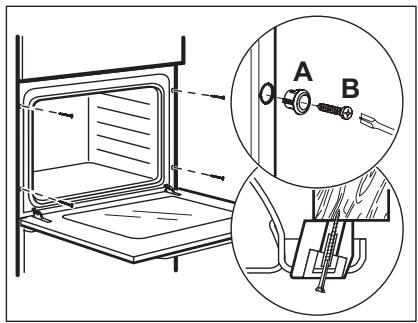

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Ne tirez jamais l'appareil par la poignée.

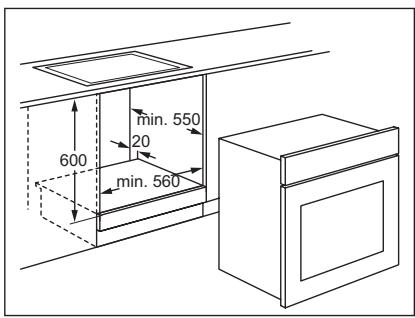

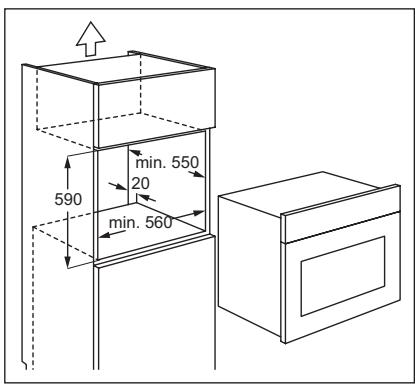

• Respectez l'espacement minimal requis par rapport aux autres appareils.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.
• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur. Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise antichoc correctement installée.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez un professionnel qualifié ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Ne laissez pas les câbles d'alimentation secteur entrer en contact avec la porte de l'appareil, particulièrement lorsque la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installa- FRANÇAIS

tion. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur. Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm. Fermez entièrement la porte avant de brancher le four à la prise secteur.

AVERTISSEMENT Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la porte ouverte.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Maintenez toujours la porte de l'appareil fermée lorsque l'appareil est en fonctionnement.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients con-

tenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. AVERTISSEMENT Risque d'endommagement de l'appareil.
• Pour éviter tout endommagement ou décoloration de l'émail : – ne posez pas de plats allant au four ni aucun autre objet directement sur le fond de l'appareil. – ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil. – ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud. – ne laissez jamais d'aliments ni de plats humides à l'intérieur de l'appareil une fois la cuisson terminée. – faites attention lorsque vous retirez ou remettez en place les accessoires.
• La décoloration de l'émail est sans effet sur les performances de l'appareil. Il ne s'agit pas d'un défaut dans le cadre de la garantie.
• Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.

2.3 Entretien et nettoyage

AVERTISSEMENT Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil.

• Avant toute opération d'entretien, mettez à l'arrêt l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

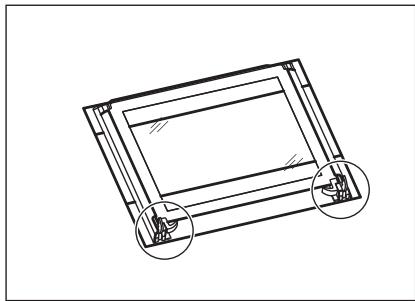

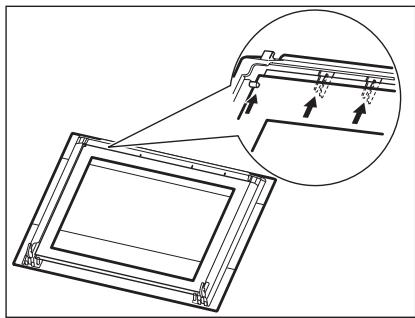

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service de maintenance.

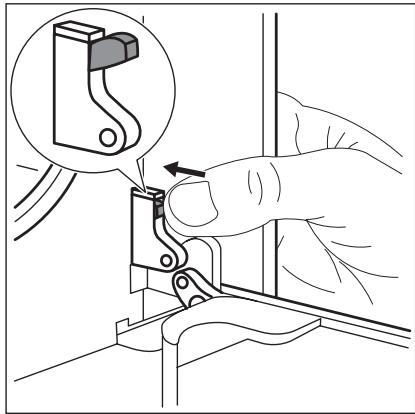

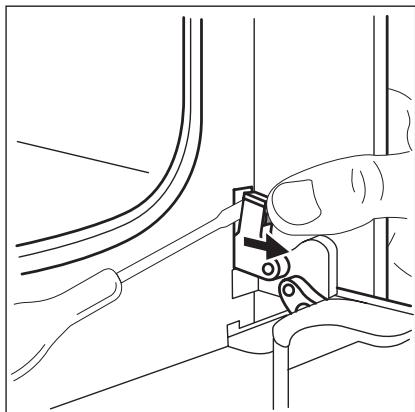

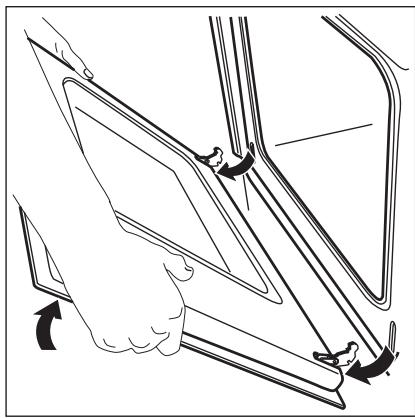

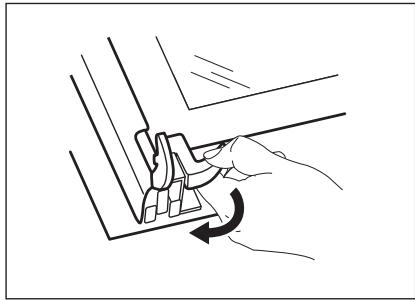

• Soyez prudent lorsque vous ôtez la porte de l'appareil. Elle est lourde.
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant). Nettoyage par pyrolyse

AVERTISSEMENT Risque d'incendie et de brûlures.

• Lisez attentivement toutes les instructions relatives au nettoyage par pyrolyse. – Tout résidu excessif de nourriture, tout dépôt ou toute éclaboussure de graisse ou d'huile. – Tout objet amovible (y compris les grilles, les rails latéraux, etc., fournis avec le produit), en particulier tout récipient antiadhésif, plateau, plaque, ustensile, etc.
• Tenez les enfants éloignés de l'appareil lorsque le nettoyage par pyrolyse est en cours. L'appareil devient très chaud.
• Assurez-vous que la ventilation dans la pièce est suffisante (fenêtre ouverte, VMC en fonctionnement) pendant et après chaque phase de nettoyage par pyrolyse.
• Le nettoyage par pyrolyse est un processus à haute température qui peut dégager de la fumée provenant des résidus alimentaires et des matériaux dont est fait le four. Par conséquent, nous recommandons à nos clients de suivre les conseils ci-dessous : – Assurez-vous que la ventilation de l'appareil est adéquate pendant et après chaque phase de nettoyage par pyrolyse.

– Assurez-vous que la ventilation de l'appareil est adéquate pendant et après la première utilisation à température maximale. – Ne laissez aucun animal, en particulier aucun oiseau, à proximité de l'appareil pendant et après un nettoyage par pyrolyse ; la première fois, utilisez la température de fonctionnement maximale dans une pièce bien ventilée. Certains oiseaux et reptiles sont extrêmement sensibles (plus que les êtes humains) aux fumées pouvant se dégager lors du processus de nettoyage des fours à pyrolyse. Les animaux de petite taille peuvent également être très sensibles aux changements de température survenant à proximité d'un four à pyrolyse lorsque le processus de nettoyage est en cours. Les surfaces antiadhésives des ustensiles de cuisine (poêles, casseroles, plaques de cuisson, etc.) peuvent être endommagées par la très haute température nécessaire au nettoyage par pyrolyse et peuvent également dégager, dans une moindre mesure, des fumées nocives. Les fumées dégagées par les fours à pyrolyse / les résidus de cuisson sont décrites comme étant non novices pour les êtres humains, y compris pour les enfants en bas âgé et les personnes à la santé fragile.

2.4 Éclairage interne

• Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne l'utilisez pas pour éclairer votre logement. AVERTISSEMENT Risque d'électrocution.
• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilisez que des ampoules ayant les mêmes spécifications.

AVERTISSEMENT Risque de blessure ou d'asphyxie. FRANÇAIS

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

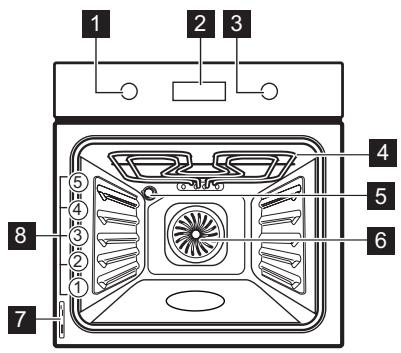

4 Gril 5 Éclairage du four 6 Ventilateur

7 Plaque signalétique

1 Manette de sélection des fonctions du four

3.1 Accessoires pour four

• Grille métallique Permet de poser des plats (à rôti, à gratin) et des moules à gâteau/pâtisserie.
• Plat à rôtir/gril Pour cuire et griller ou à utiliser comme plat pour recueillir la graisse. 2 Programmateur électronique

4. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. que pour le premier réglage de l'heure. Par la suite, le nouveau réglage de l'heure sera automatiquement sauvegardé au bout de cinq secondes.

4.1 Premier nettoyage

• Retirez tous les accessoires et les supports de grille amovibles (si présents).
• Nettoyez l'appareil avant de l'utiliser pour la première fois. Reportez-vous au chapitre « Entretien et nettoyage ».

4.2 Réglage de l'heure

L'affichage indique et 12:00. 12 clignote.

1. Appuyez sur + ou - pour régler l'heure.

Appuyez sur la touche pour confirmer. Cette action n'est nécessaire

et l'heure L'affichage indique réglée. 00 clignote. Appuyez sur + ou - pour régler les minutes. Appuyez sur la touche pour confirmer. Cette action n'est nécessaire que pour le premier réglage de l'heure. Par la suite, le nouveau réglage de l'heure sera automatiquement sauvegardé au bout de cinq secondes. L'affichage indique la nouvelle heure. Changement de l'heure Vous ne pourrez régler l'heure que si l'appareil est éteint.

www.electrolux.com Appuyez sur à plusieurs reprises juscliqu'à ce que le voyant de l'heure gnote sur l'affichage. Pour régler la nouvelle heure, suivez la procédure décrite dans « Réglage de l'heure ».

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

Sélectionnez la fonction pérature maximale. et la tem-

Laissez l'appareil en fonctionnement pendant 45 minutes.

Sélectionnez la fonction et la température maximale.

4. Laissez l'appareil en fonctionnement

pendant 15 minutes. Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper de l'appareil. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement.

Tournez la manette du thermostat pour sélectionner la température. Pour désactiver l'appareil, tournez la manette des fonctions du four sur la position Arrêt.

Tournez la manette de sélection des fonctions du four sur la fonction souhaitée.

5.2 Fonctions du four

Fonction du four Utilisation Position Arrêt L'appareil est éteint. Chaleur tournante Pour cuire ou rôtir simultanément sur plusieurs niveaux des aliments nécessitant une température de cuisson identique, sans que les odeurs ne se mélangent. Convection naturelle Pour cuire et rôtir sur un seul niveau du four. Les résistances supérieure et inférieure fonctionnent en même temps. Gril Pour faire griller des aliments peu épais en petites quantités au centre de la grille. Pour faire griller du pain. Gril fort Pour griller des aliments peu épais en grandes quantités. Pour faire griller du pain. Le gril complet fonctionne. Turbo Gril Pour cuire de gros morceaux de viande. Le gril et le ventilateur du four fonctionnent en alternance pour faire circuler de l'air chaud autour des aliments. FRANÇAIS Fonction du four

Utilisation Sole pulsée Pour cuire une pizza, une quiche ou une tarte. Viande Pour cuire des rôtis très tendres et juteux. Maintien au chaud Pour garder les aliments au chaud. Décongélation Pour décongeler les plats surgelés. Pyrolyse Pour nettoyer le four. La température élevée brûle les résidus de graisse. Une fois le four refroidi, vous pouvez éliminer les salissures à l'aide d'un chiffon.

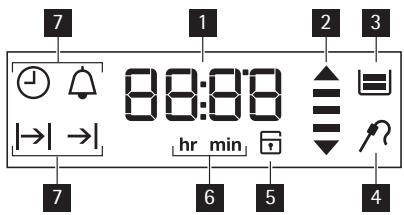

2 Voyant de chauffe et de chaleur rési- duelle 3 Réservoir d'eau (uniquement sur cer- tains modèles) 4 Sonde à viande (sur certains modèles uniquement) 5 Verrouillage de la porte (sur certains modèles uniquement) 6 Heures/minutes

7 Fonctions de l'horloge

Touche Fonction Horloge

Moins, Plus Description Pour régler une fonction de l'horloge. Pour régler l'heure.

5.5 Voyant de chauffe / de

chaleur résiduelle Lorsque vous activez une fonction du four, les segments s'affichent un à un Les barres indiquent l'augmentation ou la diminution de la température du four. Lorsque vous désactivez l'appareil, le voyant de chaleur résiduelle s'affiche si la température à l'intérieur du four dépasse 40 °C. Tournez le thermostat vers la gauche ou la droite pour que la température du four s'affiche. 10 www.electrolux.com

6. FONCTIONS DE L'HORLOGE

Symbole Fonction Minuteur Description Pour régler un décompte. Heure Pour régler, modifier ou vérifier l'heure. Reportez-vous au chapitre « Réglage de l'heure ». Durée Pour régler la durée de fonctionnement de l'appareil. Définissez tout d'abord une fonction du four avant de régler cette fonction. Fin Pour régler l'heure à laquelle l'appareil s'éteint. Définissez tout d'abord une fonction du four avant de régler cette fonction. Vous pouvez utiliser simultanément les fonctions Durée et Fin (Départ différé) pour définir l'heure à laquelle l'appareil doit s'allumer puis s'éteindre. Appuyez sur à plusieurs reprises pour modifier la fonction de l'horloge. Appuyez sur pour confirmer les réglages des fonctions de l'horloge ou attendez 5 secondes pour que le réglage soit automatiquement confirmé.

6.1 Réglage de la fonction

Appuyez sur à plusieurs reprises jusqu'à ce que les symboles clignotent sur l'affichage. Appuyez sur + ou - pour régler les minutes. Si vous appuyez sur lors du réglage des heures pour la fonction Durée , l'appareil passe au réglage de la fonction Fin

6.2 Réglage du minuteur

Fonction utilisée pour établir un compte à rebours. La durée maximale pouvant être définie est de 23 heures et 59 minutes. Cette fonction est sans effet sur le fonctionnement du four. Vous pouvez utiliser le minuteur à tout moment, même lorsque l'appareil est éteint.

Appuyez sur la touche pour confirmer. Appuyez sur + ou - pour régler l'heure. Appuyez sur la touche pour confirmer. Lorsque le temps défini est écoulé, le symbole et le temps défini clignotent. Le signal sonore retentit pendant deux minutes. L'appareil s'éteint. Appuyez sur une touche ou ouvrez la porte de l'appareil pour arrêter le signal.

Appuyez sur à plusieurs reprises jusqu'à ce que et 00 clignotent sur l'affichage. Appuyez sur + ou - pour régler le minuteur. La durée est d'abord affichée en minutes et en secondes. Lorsque vous réglez une durée supérieure à s'affiche. 60 minutes, le symbole L'appareil calcule alors la durée en heures et en minutes. Le minuteur démarre automatiquement au bout de cinq secondes. À la fin du temps réglé, un signal sonore retentit pendant deux minutes. 00:00 et clignotent sur l'affichage. Appuyez sur une touche pour arrêter le signal sonore. Si vous réglez le minuteur alors que la fonction Durée ou Fin est activée, le symbole s'allume sur l'affichage. FRANÇAIS

6.3 Minuteur de durée de

+ et - et maintenez-les enfoncées. Le minuteur démarre. Vous ne pouvez pas utiliser le minuteur de durée de fonctionnement lorsque les fonctions Durée ou Fin sont activées. Utilisez le minuteur de durée de fonctionnement pour contrôler la durée de fonctionnement du four. Il se met en fonctionnement dès que le four commence à chauffer. Pour réinitialiser le minuteur de durée de fonctionnement, appuyez sur les touches

7. FONCTIONS SUPPLÉMENTAIRES

7.1 Sécurité enfants

Lorsque la sécurité enfants est activée, le four ne peut plus fonctionner. Cette sécurité vous assure que les enfants ne peuvent pas activer accidentellement l'appareil. Activation et désactivation de la fonction Sécurité enfants :

1. Ne sélectionnez aucune fonction du

2. Appuyez simultanément sur les touches

et + pendant deux secondes.

Un signal sonore retentit. SAFE et apparaissent ou disparaissent de l'affichage (lorsque vous activez ou désactivez la Sécurité enfants). Si le four dispose d'une fonction de nettoyage par pyrolyse, la porte est verrouillée. s'affichent lorsque SAFE et vous tournez une manette ou appuyez sur une touche.

7.2 Arrêt Automatique

Pour des raisons de sécurité, l'appareil s'éteint au bout d'un certain temps :

• Si une fonction du four est en cours.
• Si vous ne modifiez pas la température du four. Température du four Heure de fin de cuisson 30 -115 °C

Température du four Heure de fin de cuisson

250 °C - température maximale

Après un arrêt automatique, appuyez sur une touche pour faire fonctionner de nouveau l'appareil. L'arrêt automatique fonctionne avec toutes les fonctions du four, à l'exception des fonctions Durée, Fin et Départ différé.

refroidissement Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Lorsque le four est mis à l'arrêt, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que l'appareil refroidisse.

7.4 Thermostat de sécurité

Un mauvais fonctionnement de l'appareil ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse. 12 www.electrolux.com

• Le four dispose de cinq niveaux de gradins. Comptez les niveaux de gradins à partir du bas de l'appareil.
• L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpétuellement la vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum.
• De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfourner vos aliments.
• Essuyez la vapeur après chaque utilisation de l'appareil.
• Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraînerait une détérioration de l'émail et modifierait les résultats de cuisson.

8.1 Cuisson de gâteaux

• La fonction Convection naturelle avec la température par défaut est idéale pour cuire du pain.

8.2 Cuisson de viande et de

• Pour les aliments très gras, utilisez un plat à rôtir pour éviter de salir le four de manière irréversible.
• Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule.
• Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à rôtir à chaque fois qu'il n'en contient plus.

8.3 Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume. Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

• N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson.
• Si vous utilisez deux plateaux de cuisson en même temps, laissez un niveau libre entre les deux.

8.4 Tableau de rôtissage et de cuisson des gâteaux

GÂTEAUX TYPE DE PLAT Convection naturelle Position de la grille Chaleur tournante Durée de cuisPosition son Temp Temp de la gril[min] . [°C] . [°C]

Notes Pâtes à gâteaux

45-60 Dans un moule à gâteau Pâte sablée

20-30 Dans un moule à gâteau FRANÇAIS TYPE DE PLAT Convection naturelle Position de la grille

Chaleur tournante Durée de cuisPosition son Temp Temp de la gril[min] . [°C] . [°C]

Notes Gâteau au fromage

60-80 Dans un moule à gâteau de 26 cm Tarte aux pommes

80-100 Dans deux moules à gâteau de 20 cm sur une grille métallique1) Strudel

60-80 Sur un plateau de cuisson Tarte à la confiture

30-40 Dans un moule à gâteau de 26 cm Génoise/Gâteau Savoie

50-60 Dans un moule à gâteau de 26 cm Gâteau de Noël/Cake aux fruits

90-120 Dans un moule à gâteau de 20 cm1) Gâteau aux prunes

50-60 Dans un moule à pain 1) Petits gâteaux - sur un seul niveau

20-30 Sur un plateau de cuisson Petits gâteaux - sur deux niveaux

25-35 Sur un plateau de cuisson Petits gâteaux - sur trois niveaux

30-45 Sur un plateau de cuisson Biscuits/Gâteaux secs/ Tresses feuilletées sur un seul niveau

30-35 Sur un plateau de cuisson 14 www.electrolux.com TYPE DE PLAT Convection naturelle Position de la grille Chaleur tournante Durée de cuisPosition son Temp Temp de la gril[min] . [°C] . [°C]

Notes Biscuits/Gâteaux secs/ Tresses feuilletées sur deux niveaux

35-40 Sur un plateau de cuisson Biscuits/Gâteaux secs/ Tresses feuilletées sur trois niveaux

35-45 Sur un plateau de cuisson Meringues sur un seul niveau

80-100 Sur un plateau de cuisson Meringuessur deux niveaux

12-20 Sur un plateau de cuisson1) Éclairs - sur un seul niveau

25-35 Sur un plateau de cuisson Éclairs - sur deux niveaux

35-45 Sur un plateau de cuisson Tartelettes

45-70 Dans un moule à gâteau de 20 cm Cake aux fruits

110-120 Dans un moule à gâteau de 24 cm 50-60 Dans un moule à gâteau de 20 cm FRANÇAIS

TYPE DE PLAT Convection naturelle Chaleur tournante Durée de cuisPosition Position son Temp Temp de la de la gril[min] . [°C] . [°C] grille

60-70 1 à 2 pièces, 500 g par pièce1) Pain de seigle

30-45 Dans un moule à pain Petits pains

25-40 6 à 8 petits pains sur un plateau de cuisson1) Pizza

10-20 Sur un plateau de cuisson ou un plat à rôtir1) Scones

Durée de cuisson [min] Notes Gratin de pâtes

40-50 Dans un moule Gratin aux légumes

45-60 Dans un moule Quiches

25-40 Dans un moule1)

Durée de cuisson [min] Notes Bœuf

50-70 Sur une grille métallique Porc

90-120 Sur une grille métallique Veau

90-120 Sur une grille métallique Rôti de bœuf, saignant

50-60 Sur une grille métallique Rôti de bœuf, cuit à point

60-70 Sur une grille métallique Rôti de bœuf, bien cuit

70-75 Sur une grille métallique Épaule de porc

120-150 Avec couenne Jarret de porc

210-240 Entière Canard

150-200 Entière Lapin

90-120 Entier POISSON TYPE DE PLAT Truite/daurade Convection naturelle Chaleur tournante Durée de cuisPosition Position son Temp. Temp de la de la gril[min] [°C] . [°C] grille

Avant la cuisson, faites préchauffer votre four vide pendant 10 minutes. Quantité TYPE DE PLAT Gril Durée de cuisson [min] Morceaux [g] Position de la grille Temp. [°C] 1re face 2e face Filet de bœuf

Bœuf Quantité Position de la grille Température [°C] Durée [min] Rôti ou filet de bœuf saignant par cm d'épaisseur

190-200 1) 5-6 Rôti ou filet de bœuf à point par cm d'épaisseur

18 www.electrolux.com Quantité Position de la grille Température [°C] Durée [min] par cm d'épaisseur

Quantité Position de la grille Température [°C] Durée [min] Épaule, collier, jambon à l'os 1-1,5 kg

170-180 60-90 Pâté à la viande 750 g-1 kg

160-170 50-60 Jarret de porc (précuit) 750 g - 1 kg

Rôti ou filet de bœuf bien cuit

1) Préchauffez le four

Porc Veau TYPE DE PLAT Rôti de veau Quantité Position de la grille Température [°C] Durée [min] 1 kg

160-180 120-150 TYPE DE PLAT Quantité Position de la grille Température [°C] Durée [min] Gigot d'agneau, rôti d'agneau 1-1,5 kg

160-180 40-60 Quantité Position de la grille Température [°C] Durée [min] Morceaux de volaille 200-250 g chacun

Poisson (à l'étuvée) TYPE DE PLAT Quantité Position de la grille Température [°C] Durée [min] Poisson entier > 1kg 1-1,5 kg

TYPE DE PLAT Durée de décongélation [min] [g] Durée de décongélation supplémentaire [min] Notes Volaille

100-140 20-30 Placez le poulet sur une sous-tasse retournée, posée sur une grande assiette Retournez à la moitié du temps. Viande

100-140 20-30 Retournez à la moitié du temps. Viande

90-120 20-30 Retournez à la moitié du temps. Truite

Crème 2 x 200 80-100 10-15 La crème fraîche peut être battue même si elle n'est pas complètement décongelée. Gâteau

8.8 Déshydratation - Chaleur

tournante Recouvrez les grilles du four de papier sulfurisé. LÉGUMES TYPE DE PLAT Position de la grille 1 niveau 2 niveaux Température [°C] Durée [heures] Haricots

1/4 60-70 5-6 Légumes pour potage

1/4 50-60 6-8 20 www.electrolux.com TYPE DE PLAT Fines herbes Position de la grille 1 niveau 2 niveaux Température [°C] Durée [heures]

1/4 40-50 2-3 FRUITS TYPE DE PLAT Position de la grille 1 niveau 2 niveaux Température [°C] Durée [heures] Prunes

9. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse.
• Utilisez les produits spécifiques vendus dans le commerce pour l'entretien des surfaces en métal.
• Nettoyez l'intérieur du four après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent pas de brûler.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• Après chaque utilisation, lavez tous les accessoires pour four et séchez-les. Utilisez un chiffon doux additionné d'eau savonneuse tiède.
• Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des produits agressifs, des objets pointus ni au lave-vaisselle. Vous risqueriez de détruire le revêtement anti-adhérent. Appareils en acier inoxydable ou en aluminium : Nettoyez la porte uniquement avec une éponge humidifiée. Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou corrosifs, d'éponges métalliques ou de substances acides susceptibles d'endommager le revêtement du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

9.1 Nettoyage par pyrolyse

AVERTISSEMENT L'appareil devient très chaud. Risque de brûlure ! ATTENTION Si une table de cuisson est installée avec l'appareil, ne l'utilisez pas en même temps que la fonction de nettoyage par pyrolyse. Vous risqueriez d'endommager l'appareil.

Retirez les supports de gradin amovibles (si présents) et les accessoires de l'appareil. Reportez-vous au chapitre « Retrait des supports de gradin ». FRANÇAIS

ATTENTION Ne laissez pas les supports de gradin dans l'appareil lors du nettoyage par pyrolyse. Risque d'endommagement. Éliminez au préalable le plus gros des salissures à la main. Fermez complètement la porte du four. Le processus de nettoyage par pyrolyse ne peut pas démarrer si vous ne fermez pas la porte du four. Réglez la fonction de nettoyage par pyrolyse. Reportez-vous à la section « Fonctions du four ». Lorsque clignote, appuyez sur + ou - pour régler la procédure souhaitée : – P1 : si le four n'est pas très sale. Ce processus dure 1 h. – P2 : si le four est plus sale. Ce processus dure 1 h 30. Appuyez sur pour lancer le processus. Vous pouvez utiliser la fonction Fin pour retarder le démarrage du nettoyage. Lorsque le four atteint la température réglée, la porte se verrouille. Le symet les barres de l'indicateur bole de chaleur apparaissent sur l'affichage. Pour arrêter le nettoyage par pyrolyse avant qu'il ne s'achève, tournez la manette des fonctions du four sur la position Arrêt. Lorsque le nettoyage par pyrolyse est terminé, l'heure s'affiche à nouveau. La porte du four reste verrouillée. Dès que le four a refroidi, un signal sonore retentit et la porte se déverrouille. Au cours du nettoyage par pyrolyse, l'éclairage est éteint. Rappel de nettoyage Pour vous rappeler qu'un nettoyage par pyrolyse est nécessaire, PYR clignote pendant 10 secondes sur l'affichage après chaque activation et désactivation de l'appareil.

Le rappel de nettoyage disparaît :

• Lorsque la fonction nettoyage par pyrolyse prend fin
• Si vous appuyez simultanément sur + et - tandis que PYR clignote sur l'affichage.

9.2 Éclairage du four

AVERTISSEMENT Soyez prudent lorsque vous changez l'éclairage du four. Il existe un risque d'électrocution. Avant de remplacer l'éclairage du four :

• Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur. Placez un chiffon sur la sole du four afin de protéger l'éclairage du four et le diffuseur en verre. Prenez toujours l'ampoule halogène avec un chiffon pour éviter que des résidus de graisse sur l'ampoule ne prennent feu.

Tournez le diffuseur en verre vers la gauche pour le retirer. Nettoyez le diffuseur en verre. Remplacez l'ampoule du four par une ampoule résistant à une température de 300 °C. Utilisez le même type d'ampoule pour four. Remettez en place le diffuseur en verre.

9.3 Nettoyage de la porte du

four La porte du four est dotée de quatre panneaux de verre. Vous pouvez retirer la porte du four ainsi que les panneaux de verre intérieurs afin de les nettoyer. ATTENTION N'utilisez pas l'appareil sans les panneaux de verre. Si vous tentez d'extraire les panneaux de verre sans avoir au préalable retiré la porte du four, celleci peut se refermer brusquement. 22 www.electrolux.com Retrait de la porte du four et du panneau de verre

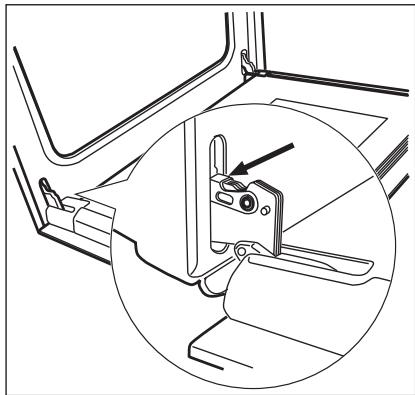

Ouvrez la porte en grand et identifiez la charnière située à droite de la porte. Poussez le composant de serrage jusqu'à ce qu'il se retire.

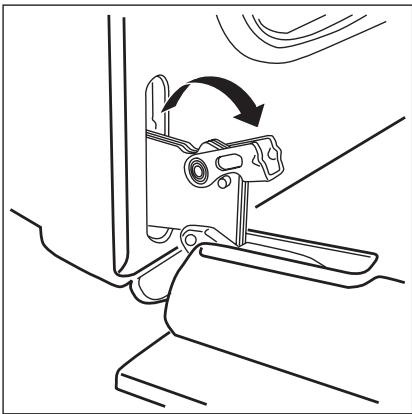

D'une main, maintenez le composant que vous venez de pousser. De l'autre main, servez-vous d'un tournevis pour soulever et faire pivoter le levier de la charnière droite.

Identifiez la charnière à gauche de la porte. FRANÇAIS

Soulevez et faites tourner le levier sur la charnière gauche.

Fermez la porte du four à la première position d'ouverture (mi-parcours). Tirez la porte vers l'avant et retirez-la de son logement.

Déposez la porte sur une surface stable recouverte d'un tissu doux.

Débloquez le système de verrouillage afin de retirer les panneaux de verre. 24 www.electrolux.com

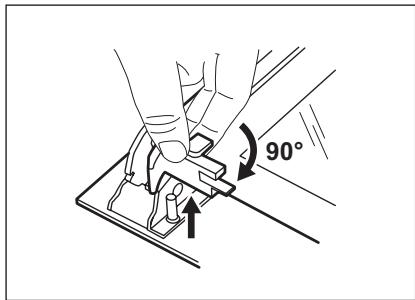

Faites pivoter les deux fixations de 90° et retirez-les de leurs logements. 90°

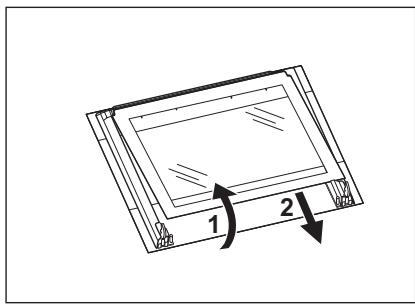

10. Soulevez les panneaux de verre avec

précaution (étape 1), puis retirez-les un à un (étape 2). Commencez par le panneau supérieur.

11. Nettoyez les panneaux de verre avec

de l'eau savonneuse. Séchez soigneusement les panneaux de verre. Réinstallation de la porte et des panneaux de verre

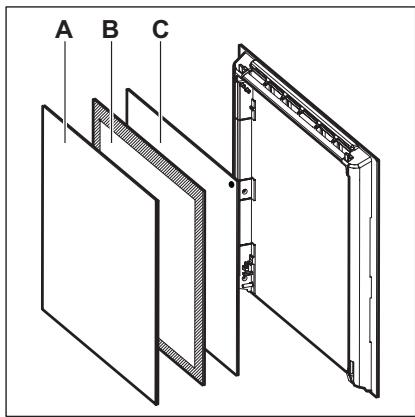

Une fois le nettoyage terminé, replacez les panneaux de verre et la porte du four. Répétez les étapes ci-dessus dans l'ordre inverse. Veillez à replacer les panneaux de verre (A, B et C) dans le bon ordre. Le panneau du milieu (B) est décoré d'un motif ornemental. La zone imprimée doit faire face à l'intérieur de la porte. Après l'installation, vérifiez que la surface du panneau de verre (B) où se trouve la zone imprimée est lisse au toucher (le relief doit être de l'autre côté). Veillez à poser correctement le panneau supérieur dans son logement. FRANÇAIS

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. Problème Cause probable Solution Le four ne chauffe pas. L'appareil est éteint. Allumez l'appareil. Le four ne chauffe pas. L'horloge n'est pas réglée. Réglez l'horloge. Reportez-vous au chapitre « Réglage de l'heure ». Le four ne chauffe pas. Les réglages nécessaires n'ont pas été effectués. Vérifiez que les réglages sont corrects. Le four ne chauffe pas. Le dispositif d'arrêt automatique est activé. Reportez-vous à « Arrêt automatique ». Le four ne chauffe pas. La sécurité enfants est activée. Reportez-vous à la section « Désactivation de la sécurité enfants ». Le four ne chauffe pas. Le fusible dans la boîte à fusibles a grillé. Vérifiez le fusible. Si le fusible disjoncte de manière répétée, faites appel à un électricien qualifié. L'éclairage du four ne fonctionne pas. L'éclairage du four est défectueux. Remplacez l'éclairage du four. Le nettoyage par pyrolyse La porte n'est pas entiène démarre pas. L'affirement fermée ou le verchage indique C3. rouillage de la porte est défectueux. Fermez complètement la porte. L'affichage indique F102.

La porte n'est pas entièrement fermée ou le verrouillage de la porte est défectueux.

Fermez complètement la porte. Éteignez l'appareil à l'aide du fusible de l'habitation ou du disjoncteur situé dans la boîte à fusibles, puis allumez-le de nouveau. Si F102 s'affiche à nouveau, adressezvous au service après-vente. 26 www.electrolux.com Problème Le four ne chauffe pas. L'affichage indique Demo. Cause probable Le mode démo est activé. Solution

L'affichage indique un co- Un défaut électronique de d'erreur qui ne figure est survenu. pas dans la liste.

De la vapeur et de la con- Le plat est resté trop densation se déposent longtemps dans le four. sur les aliments et dans le four. Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente. Les informations à fournir au service après-vente figurent sur la plaque signalé- Éteignez l'appareil. Appuyez sur la touche + et maintenez-la enfoncée. Lorsque le signal sonore retentit, tournez la manette des fonctions du four sur la première fonction. Demo clignote sur l'affichage. Tournez la manette de sélection des fonctions du four sur la position Arrêt. Relâchez la touche +. Tournez le thermostat trois fois vers la droite. Un signal sonore retentit trois fois. Le mode démo est désactivé. Éteignez l'appareil à l'aide du fusible de l'habitation ou du disjoncteur situé dans la boîte à fusibles, puis allumez-le de nouveau. Si le code d'erreur s'affiche à nouveau, contactez le service après-vente. Une fois la cuisson terminée, ne laissez pas les plats dans le four plus de 15 à 20 minutes. tique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Nous vous recommandons de noter ces informations ici : Modèle (MOD.)

Numéro du produit (PNC)

Numéro de série (S.N.)

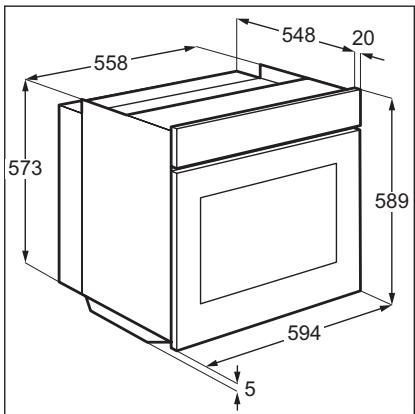

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

11.2 Installation électrique

AVERTISSEMENT Le branchement électrique doit être confié à un électricien qualifié. Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de sécurité ». Cet appareil n'est fourni qu'avec un câble d'alimentation.

Types de câbles compatibles pour l'installation ou le remplacement : H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Pour la section du câble, consultez la puissance totale (sur la plaque signalétique) et le tableau : Puissance totale

min. 550 min. 560 Section du câble maximum 1 380 W 3 x 0,75 mm² maximum 2 300 W 3 x 1 mm² maximum 3 680 W 3 x 1,5 mm² Le fil de masse (fil jaune/vert) doit faire 2 cm de plus que les fils de phase et neutre (fils bleu et marron). 28 www.electrolux.com

12. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les électroniques. Ne jetez pas les appareils avec les ordures portant le symbole conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. FRANÇAIS
