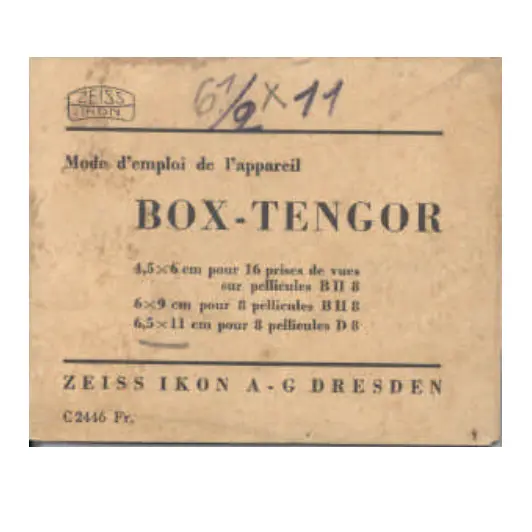

MODE D'EMPLOI BOX-TENGOR ZEISS
Mode d'emploi de l'appareil
Box-Tengor
4,5×6 cm pour 16 prises de vues sur pellicules BI II
6×9cm pour 2 pellicules BH8
6.5×11 em pour 8 pellicules D 8
ZEISSIKON A-G DRESDEN
C2446 Fv.
fig. 1 Box-Tungor 6x9 cm 2
Prix de lire ces instructions avec attention avant de manipuler l'appareil, pour bien connaître son fonctionnement.

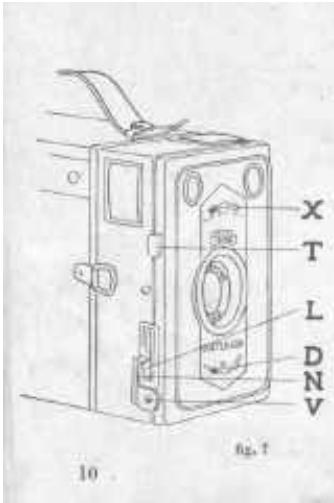

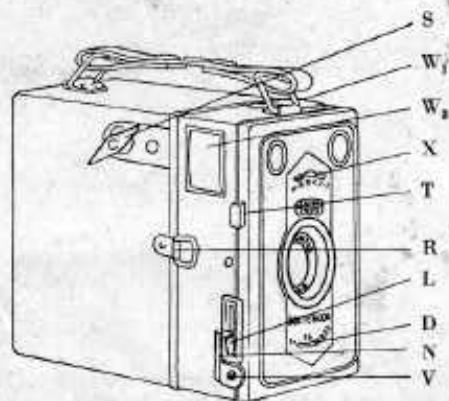

D = Levier pour le réglage du diaphragme
L = Levier déclencheur
N = Crochet pour verrouiller le déclencheur
R = Verrou de fermeture fixant les deux parties de l'appareil
S = Chef pour l'enroulement de la pellicule sur la bobine
T = Lamelle pour régler l'obturateur sur la pose ou l'instantané
V = Douille recevant le déclencheur flexible
W1 W2 = V iscurrent
X = Levier actionnant les bonnettes intérieures
Feune de I'axe
Fig. 5: Bobins III-8
Chargement de l'appareil

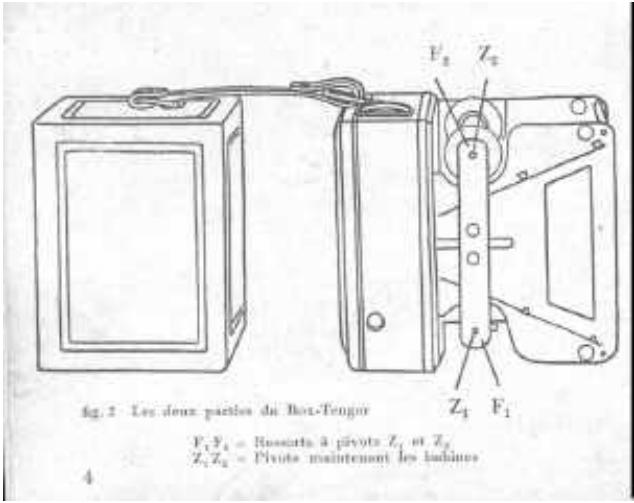

Pour charger l'appareil, il faut d'abord le séparer en deux parties. Dans ce but, on soulève le formoir (R) (fig.1) jusqu'à l'arrêt ; on sépare les deux parties en tenant l'appareil entre les deux mains et en exerçant une traction (fig.2).
Dans le porto-bobines supérieur, on trouve une bobine vidéo en chargeant utérieurement des films. On doit procéder comme suit:

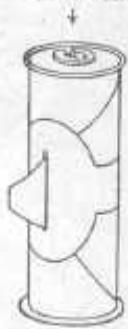

L'axe de la bobine est évidé aux deux extrémités afin d'entrer dans les propriétés du porto-bobine. Une
4 Manière d'introduction le bobine vide

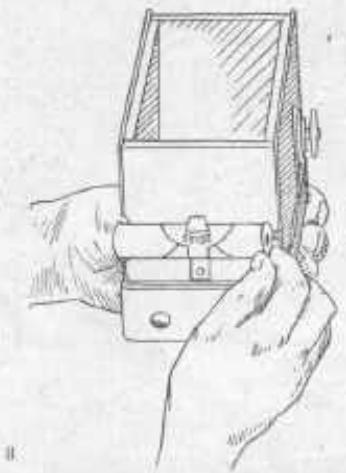

de ces extrémités a une fente = dans laquelle s'emboite la cléf qui fait couler la bobine à un d'y enrouler la pellicule (fig.3); l'autre a un trou rond. Pour placer la bobine vide, on prend l'avant de l'appareil dans la main gauche (voir fig.4); on saisit entre le pouce et l'index de la main droite la rondelle métallique de la bobine, qui se trouve du côté de l'axe fendu (voir le haut de la fig.3), et on place d'abord la bobine sur le pivot (fig.2) en exerçant une pression latérale sur le ressort (Fp), pour qu'elle puisse entrer dans son logement etencer sous la cléf. En tournant la cléf dans la direction de la flèche, le pivot de celle-ci entre dans la fente axiale = de la bobine.

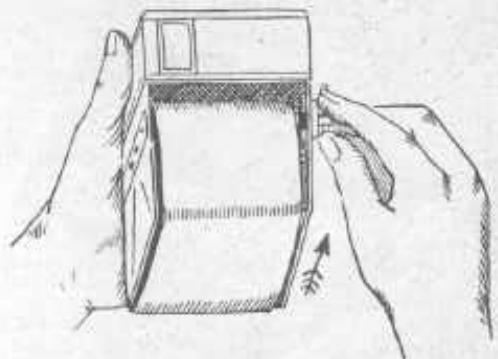

Dans l'autre magasin, on place la bobine pleine de telle façon que l'extrémité du papier se trouve au-dessus et dirigée vers la bobine vide (voir fig. 5). L'introduction de cette bobine se fait de la manière déjà décrite, en la plaçant d'abord sur le pivot du
Fig.8 Mise en place de la bobine pleine

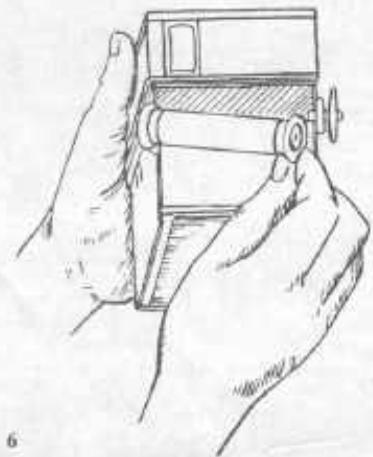

Fig.6 Mande de fleur I'extrémité du papier sur la bobine vide
ressort (_1), puis en la poussant vers le côté gauche, pour qu'elle puisse passer sous le pivot fixe qui lui-même s'introduira dans le trou axial de la bobine (fig.5). On dégage ensuite le bout du papier protecteur, on l'amène, pardessus les deux petits rouleaux, jusqu'à la bobine vide et on l'introduit dans la fente la plus longue de cette bobine (fig.6). On donne 2 à 3 tours de cléf dans la direction de la flèche pour empêcher le papier
de quitter la bobine réceptrice. On ferme l'appareil en réunissant ses deux parties et on les fixe par le verrou (R).
L'obturator
An-dessous du déclencheur (L) se trouve un crochet (N) (fig. 1) qui, en cas de non-emploi de l'appareil, sort pour verrouiller l'obturateur afin d'éviter une exposition accidentelle.
Pour opérer en Instantanés, il faut donner une pression sur le déclencheur (L) (fig. 1 et 7), ce qui ouvre et ferme aussitôt l'obturateur, sans qu'une autre manipulation soit nécessaire. On peut relâcher le levier (L) immédiatement après pression; il revient automatiquement à sa première position.
Pour opérer à la Pose, on tire la lamelle étroite (T). Une pression sur le levier (L) ouvre l'obturateur. Pour le fermer, il suffit de cesser la pression sur le levier (L).
Pour faire des poses très longues ainsi que de la
photographie avec des poudres-éclair on peut fixer le levier (L) baissé au moyen du crochet (N).
Le déclenchement de l'obturateur peut se faire également à l'aide d'un déclencheur flexible que l'on visse dans la petite ouverture (V).
Mise au point
Les appareils Box Tengor ont des lentilles supplémentaires disposées à l'intérieur. En mettant le levier (X) dans le cran correspondant à l'éblouissement de l'objet, la lentille supplémentaire nécessaire pour la mise au point est placée devant l'objet. Les différences modèles ont les réglages suivants:
$$ \begin{array}{l} 4, 5 \times 6 \mathrm {c m}: 1 - 3 \mathrm {m} \text {e t} 3 \mathrm {m} - \infty (\text {i n f i n i}), \ 6 \times 9 \mathrm {c m}; 1 - 2 \mathrm {m}, 2 - 8 \mathrm {m} \text {o t} 8 \mathrm {m} - 0, \ 6. 5 \times 1 1 \mathrm {c m}: 2 - 4 \mathrm {m}, 4 - 1 0 \mathrm {m} \text {e t} 1 0 \mathrm {m} - \infty. \ \end{array} $$
Les diaphragmes
En dessous de l'objectif et trouve l'échelle des dia

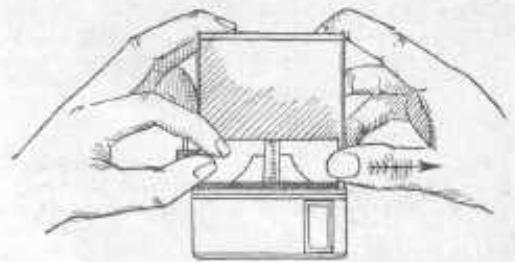

Fig. 8. Manière de replier la housse extérieure
diaphragmes. Les diaphragmes de l'appareil 4,5x6 em sont: 1:11, et 1:22
Ceux pour les appareils 6×9 et 6.5×11 em: 1:11, 1:16, 1:22.
Amen le levier (D) sur l'un des chiffres 11, 16 ou 22. Plus le chiffre est élevé, plus l'ouverture est réduite, plus l'image est nette et plus il faut augmenter la POSE.
Pour retarder la rouille exposée
La dernière vue prise, donne à la cef une dizaine de tours pour enrouler complètement la pellicule dans le papier protecteur. Ouvrir l'appareil de la façon déjà désignée (page 5), saisir l'extrémité du papier protecteur et serrer la bobine légèrement pour empêcher l'infiltration de la lumière ; cacheter ensuite la bobine avec l'étiquette gommée qui adhère au papier. Retirer la bobine en la saissant du côté du pivot à remort entre le pouce et l'index, tout en faisant pression sur le reassert pour dégager la bobine. Retirer ensuite la bobine vide et la placer dans le magasin du côté de la cef, pour pouvoir introduire une nouvelle bobine pleine dans l'autre magasin.
Manner de traiter l'appareil
Comme l'appareil n'est pas un jour, il faut le traiter avec soin, ne plus l'exposer à la pluie ou le déposer sur le sol humide, mais always le garder dans son sac en cair en un endroit abrié. Tous ces détails ont leur importance pour l'obtention de bons résultats.
Le matériel sensible
Employer de préférence les pellicules en bobines Zeiss Ikon qui donnent toujours de bons résultats (BII 8 pour 4.5 × 6 et 6 × 9 cm, et D 8 pour 6.5 × 11 cm). La raison de l'emploi de la même pellicule pour le format 4.5 × 6 cm et 6 × 9 cm s'explique par le fait que l'on prend deux photos 4.5 × 6 cm sur chaque surface 6 × 9. De cette façon on obtient deux images sur une bobine. Il est recommandable d'employer le
film Ortho Ultra Rapide Zeiss Ikon (23 Schneiner, 1300 H & D.) qui permet de prendre des instantanés par un temps un peu couvert.
Les boîtes de film, avant de déchirer l'étiquette de sécurité, sont étanches à la lumière. Elles peuvent alors être chargées dans l'appareil en plein jour, et, la dernière boîte prise, peuvent être refermées également en plein jour. Il ne faut toutefois pas les exposer à la lumière vive du soleil, mais les conserver dans un endroit sombre (par exemple, dans un armoire) et à une température moyenne.
Le temps de pose
Instantanés. La vitesse de l'obturateur représenté a peu pris 1 / 2 de seconde.
Les instantanés doivent se faire de préférence au soleil, c'est-à-dire que l'objet à photographier doit être éclairé par le soleil; le soleil ne doit pas être couvert en face de l'appareil, mais sur le côté ou en arrière. 16
En serrant bien l'appareil contre la poitrine et en ayant soin qu'il « trouve » dans une position bien horizontale (sans cela on obtiendrait une image déformée), on le braque vers l'objet à photographier en recherchant l'image dans le viseur ; on doit déclencher avec précaution pour ne pas déplacer l'appareil pendant l'exposition. L'exposition terminée, tourner immédiatement la clé (S) jusqu'à l'apparition du nombre suivant, pour éviter une double exposition sur le même cliché. L'appareil 4,5 × 6 cm a deux fenêtres rouges. Les numéros sur le papier protecteur de la pellicule BII 8 doivent paraître deux fois : une fois dans la fenêtre inférieure et une fois dans la fenêtre supérieure. Seulement la moitié du format 6 × 9 sera donc couverte par chaque exposition.
Pose
Tirer la lamelle (T) et régler le diaphragme (D) selon les explications données pages 10 à 13.
Le visage d'une personne à photographier doit être plus ou moins tourné vers la lumière, tandis que le soliel soit trouver en arrêt de l'appareil ou tout au plus sur le côté.
Placer l'appareil sur un support solide (table, pied photographique, mur etc.) et déclencher l'obturation doucement pour ne pas déplacer l'appareil, sinon aura une image floue. Employer autant que possible le déclencheur flexible.
L'appareil est muni de deux crocs, pour pouvoir le placer sur un pied, l'un pour les vues en hauteur, l'autre pour les vues en largeur.
Les écrous sont à pas de vis du Congrès (3/6''). Si le pied n'a pas une vis du même pas que l'écrou de l'appareil, il faut employer une tête de pied complémentaire.
La pose terminée, rentrer la lamelle (T).
Pour déterminer le temps nécessaire pour l'exposition, 18
Nous prions de consulter notre tableau de pose No.1330, ou de se servir du photomètre «Disaphots » très pratique et bon marché; il n'est pas plus grand qu'une montre mince et se porte facilement dans la poche.
Comme tous les objets depuis quelles mètres jusqu'à l'infini sont nets, même avec le plus grand diaphragme, on n'a pas à s'occuper de la mise en point, excepté pour les sujets très rapprochés. (Voir page 12). En photographiant des personnes dans un intérieur, se servir toujours du grand diaphragme. Le temps de pose varie selon la clarté de l'intérieur, les dimensions et le nombre des fenêtres, la couleur des tentures et la clarté du jour à l'extérieur.
Dans une pièce à grandes fenêtres, avec tenture claire, par un jour ensoleillé, on exposera environ 4 secondes ; par un jour gris 8 à 10 secondes ; par un temps sombre, 30 à 40 secondes.
C'est par l'expérience que vous arrivera à couver le temps de pose le moins approprié.
Tête de pied no.1628/4
Pour placer un apparemé à pas de vis du Congrès (1/8) sur un pied à pas de vis anglais (1/8).
Eran jaune
destiné aux appareils Box-Tenger. Pour la reproduction en tons justes d'objets riches en couleurs, de paysages avec ciel bleu, etc., nous recommandons l'acquisition d'un écran jeune Zeiss Ikon No.989/2. En employant cet écran, il faut tripler le temps de pose.
La qualité du FILM ZEISSIKON est une garantie du succès.
