MX61 - Monitor AUSTRALIAN MONITOR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de mixage audio
Nombre d'entrées	6 entrées micro/ligne
Contrôle des basses	Oui, réglable
Contrôle des médiums	Oui, réglable
Contrôle des aigus	Oui, réglable
Type d'égaliseur	Égaliseur 3 bandes (basses, médiums, aigus)
Connecteurs d'entrée	Jack et RCA
Alimentation	Non précisé
Utilisation	Installation et utilisation manuelle
Montage	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Fonctionnalités supplémentaires	Non précisées
Compatibilité	Micro et ligne
Mode d'emploi	Inclus

FOIRE AUX QUESTIONS - MX61 AUSTRALIAN MONITOR

Quel est le type de connexion disponible pour le Australian Monitor MX61 ?

Le Australian Monitor MX61 dispose de connexions XLR, TRS et RCA pour faciliter l'intégration avec divers équipements audio.

Comment régler le volume sur le Australian Monitor MX61 ?

Le volume peut être réglé à l'aide des boutons situés sur le panneau avant de l'appareil. Assurez-vous que l'appareil est sous tension avant d'ajuster le volume.

Que faire si le son est de mauvaise qualité ou distordu ?

Vérifiez les connexions des câbles, assurez-vous qu'ils sont correctement branchés. Essayez également de réduire le volume et de vérifier les réglages d'égalisation.

Le Australian Monitor MX61 est-il compatible avec des appareils Bluetooth ?

Non, le Australian Monitor MX61 ne dispose pas de fonctionnalité Bluetooth intégrée. Il nécessite des connexions filaires pour fonctionner.

Comment effectuer une mise à jour du firmware sur le Australian Monitor MX61 ?

Vérifiez le site web du fabricant pour télécharger le dernier firmware. Suivez les instructions fournies pour installer la mise à jour.

Que faire si l'appareil ne s'allume pas ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Vérifiez également si le câble d'alimentation est en bon état et essayez une autre prise.

Est-il possible de connecter plusieurs microphones au Australian Monitor MX61 ?

Oui, le MX61 peut gérer plusieurs entrées de microphones, mais assurez-vous de respecter la capacité maximale des entrées disponibles.

Comment réinitialiser le Australian Monitor MX61 aux paramètres d'usine ?

Pour réinitialiser l'appareil, consultez le manuel d'utilisation pour les instructions spécifiques sur le processus de réinitialisation.

MODE D'EMPLOI MX61 AUSTRALIAN MONITOR

1. Conservez le carton et l'emballage même si l'équipement est arrivé en bon état. Si vous avez besoin d'expédier l'unité, n'utilise que l'emballage d'usine d'origine.
2. Lisez toute la documentation avant d'utiliser votre équipement.
   Conserve tout la documentation pour vous y référer plus tard.
3. Suivez toutes les instructions imprimées sur le chassin de l'unité pour un bon fonctionnement.
4. Ne renversez pas d'eau ou de liquides sur ou dans l'unité, et ne l'employez pas si vous vous trouvez dans du liquide.
5. Vérifiez que les prises d'alimentation sont conformes au besoin en alimentation électrique indiqué à l'arrière de l'unité.
6. N'utilise pas l'unité si le cordon d'alimentation est dénudé ou endommagé. Ce dernier doit être placé de façon à ne pas risquer d'être piétiné ou pince par des objets posés sur ou contre lui, en faisant particulièrement attention au cordon et aux fiches, aux multiprises et au point de sortie de l'appareil.
7. Faites toujours fonctionner l'unité avec le fil de terre relié à la terre du système électrique. Prenez toutes les précautions pour que la mise à la terre d'un équipement ne soit pas interrompue.
8. La tension du secteur doit être correcte et correspondre à cette indiquée à l'arrière de l'unité. Les dommages dus à la connexion à une tension secteur inadaptée ne sont couverts par aucune garantie.
9. Baissez les commandes de gain des amplificateurs pour la mise sous tension afin d'éviter d'endommager les enceintes en cas de hauts niveaux de signal aux entrées.
10. Éteignez et débranchez les unités du secteur avant de faire des connexions.
11. Ne maintainez jamais un interrupteur d'alimentation en position "ON" s'il n'y reste pas de lui-même!

12. N'utilise pas l'unité près de poêles, de bouches de chaleur, de radiateurs ou autres appareils produit de la chaleur.

13. Ne bloquez pas l'entrée d'air du ventilateur ni les ouvertures de sortie. N'employez pas l'équipment sur une surface ou dans un environnement généant la ventilation normale autour de lui comme un lit, tapis, coupe-vent, moquette ou rack complètement fermé. Si l'unité sert dans un lieu extrémement poussièreux ou enfume, elle doit être régulièrement nettoyée de toute substance étrangère.

14. Ne retirez pas le capot. Cela vous exposerait à des tensions électriques potentiellement dangereuses. Aucune piece interne n'est réparable par l'utilisateur.
15. Ne fournisse pas aux entrées un niveau de signal supérieur à celui requis pour obtenir la sortie maximale de l'équipement.
16. Ne connectez pas les entrées/sorties des amplificateurs ou consoles à une autre source de tension électrique, comme une pile, batterie, source ou alimentation électrique, que l'amplificateur ou la console soient ou non en service.
17. Ne reliez pas la sortie d'un canal d'amplificateur quelconque à l'entrée d'un autre canal. Ne branchez pas la sortie d'amplificateur en parallèle ou en série avec une autre sortie d'amplificateur.

Australian Monitor Inc n'est responsable d'aucun dommage causé aux haut-parleurs qu'elle qu'en soit la raison.

1. Ne mettez jamais à la masse un bornier rouge ("point chaud"). Ne reliez jamais une sortie rouge à la masse ou à une autre sortie rouge!
2. Périodes de non utilisation. Le cordon d'alimentation de l'équipement doit être débranché de la prise en cas de non utilisation prolongée.
3. Informations de maintenance : l'équipement doit être réparé par du personnel de maintenance/agree quand :

A. Le cordon d'alimentation ou sa fiche est endommagé.
B. Des objets sont tombés ou du liquide a été renversé sur l'équipement
C. L'équipement a été exposé à la pluie
D. L'équipment ne semble pas fonctionner normalement, ou manifeste un changement notable de performances
E. L'équipement est tombé ou son boîtier a été endommagé.

Le MX61 est un mélangeur audio à 6 entreprises qui fonctionne sur CA 110/230-240 V en 50/60 Hz ou CC 24 V via une alimentation CC 24 V externe.

Le MX61 offre des performances audio de haute qualité et une large panoplie de fonctionnalités dans un rack standard 1U. Pour le poser sur table, des pieds en caoutchouc sont fournis mais doivent être retirés pour un montage en rack.

Il possè de six entrées à double objet composées d'entrées XLR symétriques à niveau commutable entre micro et ligne, et d'entrées à double RCA au niveau auxiliaire/ligne. Chacune a une commande de gain et une DEL de statut en face avant. Une priorité avec coupure du son est possible en option tout comme la commande à distance du master à VCA et un générateur de son.

Le MX61 dispose aussi d'un égaliseur général à 3 bandes, d'un indicateur de niveau de sortie à 4 DEL, et de la possibilité de commuter en interne l'entrée 1 en mode pré ou post master. Avec à la fois une sortie casque et une sortie enregistrement, le MX61 est extrémement polyvalent et présente un excellent rapport qualité/prix.

Merci d'avoir besoin le MX61 de la gamme Installation Australian Monitor.

INTRODUCTION 3

FACE AVANT 4

FACE ARRIÈRE 5

RéGLAGES INTERNES 6

INSTALLATION &GUIDE DE DÉPANNAGE 7

CONFIGURATION & FONCTIONNEMENT 8

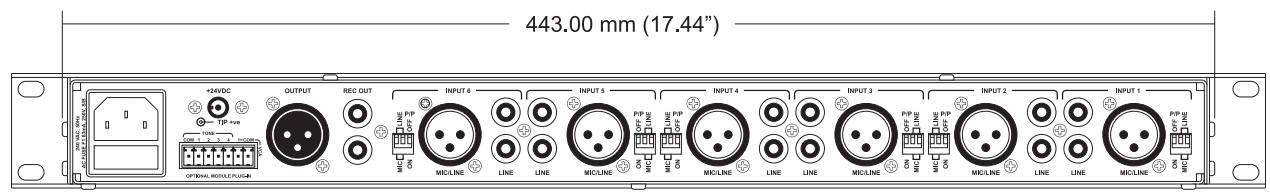

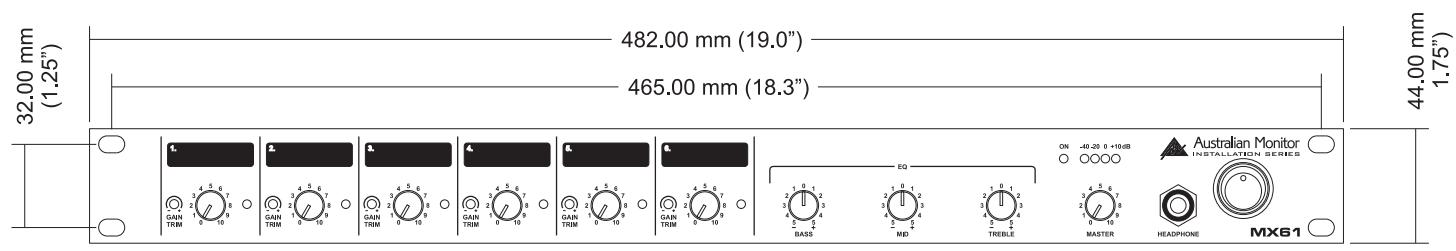

DIMENSIONS 9

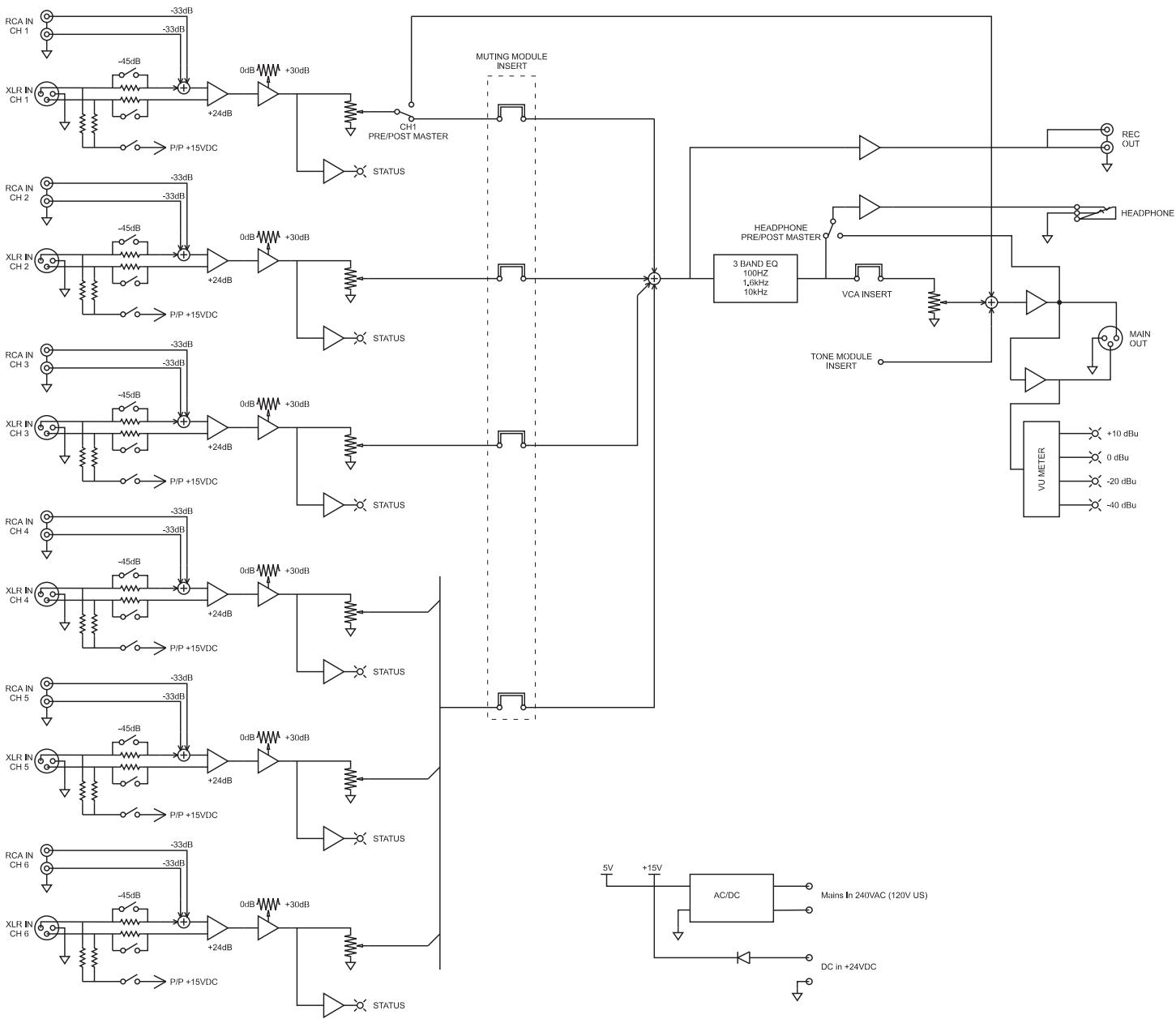

SCHEMA SYNOPTIQUE 10

CARACTERISTIQUES TECHNIQUES 11

AUS, EUR, USA

Copyright 24 janvier 2006

Rev.A 24/01/06

AVERTISSEMENT!

POUR RÉDUIRE LE RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET ÉQUIPEMENT A LA PLUIE OU A L'HUMIDITÉ.

Ce symbole est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, d'une magnitude suffisante pour constituer un risque d'électrocution pour les personnes.

Ce symbole est destiné à alerter l'utilisateur de la présence d'instructions importantes d'utilisation et de maintenance (réparation) dans les documents accompagnant l'appareil.

Attention: Pour prévenir les chocs électriques, n'utilise pas cette fiche (à broche de terre) via une rallonge, une multiprise ou autre prise si les broches ne peuvent pas être enforcées à fond et risquent de rester à l'air libre.

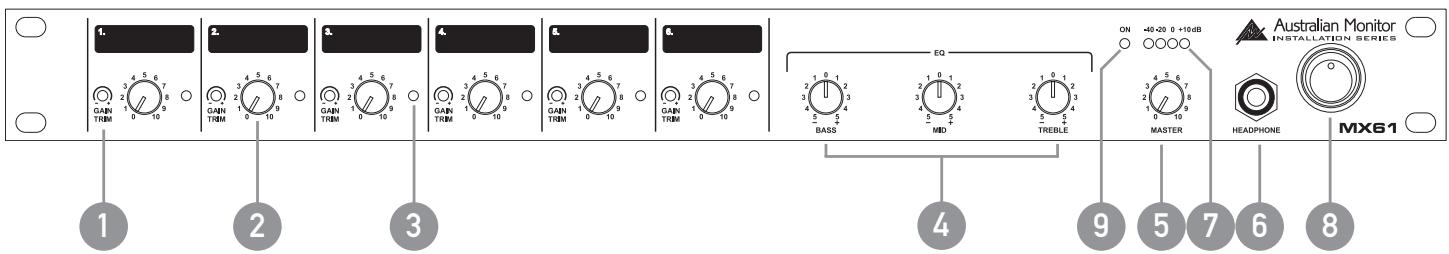

1 GAIN (GAIN TRIM)

Sert à régler le gain des entrées XLR et RCA. Le gain d'entrée peut être régé sur +/-15 dB. Cela permet d'exploiter diverses sources de programme avec une structure de gain optime. Avec Gain Trim en position Médiane, il n'y a ni réduction, ni accentuation (0 dB). Voir le schéma synoptique en page 10 pour des détails sur la structure de gain.

2 NIVEAU

Règle le niveau du signal entrant.

DEL DE STATUT D'ENTRÉE

Chaque entra e a une DEL t émoin de statut. La DEL est verte quand un signal est present et rouge si le signal approche de l'écrêtage. Si la DEL commence à s'allumer en rouge, c'est que le niveau du signal interne est 6 dB sous l'écrêtage. La commande de niveau de face avant agit après la DEL qui n'est donc PAS affectée par elle. Si un canal d'entrée écrête, utilisez la commande de gain pour obtenir un niveau d'entrée correct.

4 COMMANDES DE TONALITE

La sortie possede un égaliseur 3 bandes. Graves- + / - 12 dB,100 Hz en plateau Mediums- + / - 12 dB,1,6 kHz, Q = 1,4 Aigus- + / - 12 dB,10 kHz en plateau

5 NIVEAU GENÉRAL (MASTER) Règle le niveau de la sortie générale mixée.

CASQUE (HEADPHONE)

Cette prise jack 6,35 mm permet de brancher un casque pour l'écoute de contrôle, qui peut s'effectuer avant ou après la commande de volume Master. Voir "Réglages internes" en page 6. Par défaut, le réglage est pré-Master.

7 INDICATEUR DE Niveau MASTER Ce "VU-metre" indique le niveau de sortie.

8 INTERRUPEUR D'ALIMENTATION

Coupe/retenblit l'alimentation secteur. En position haute, I'appareil est sous tension.

NOTE: si vousutilizezla prise CC 24V,l'unité est sous tension
quellesoositla position.

9 DEL D'ALIMENTATION (ON)

Indique que I'unité est alimentee.

NOTE: si vous utilisez la prise CC 24 V, la DEL d'alimentation est always allumée.

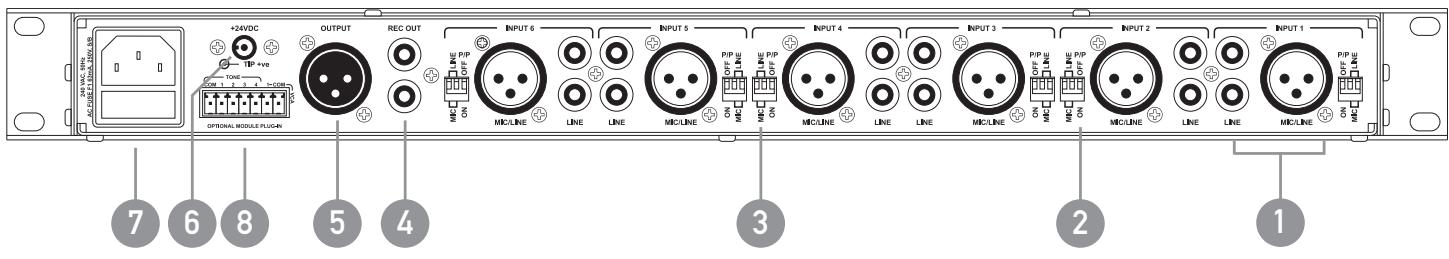

ENTREES DES CANAUX (INPUT)

Chaque canal a deux entrées:
Entrée XLR - Entrée symétrique.
Elle accepte les signaux de niveau micro ou ligne selon la position du sélecteur de gain adjacent. Elle a aussi une alimentation fantôme +15 V selon la position du sélecteur adjacent.
Entrée RCA - Entrée asymétrique de niveau ligne. Les deux prises RCA font l'objet d'une sommation mono interne.

2 ALIMENTATION FANTÔME (P/P)

Une alimentation fantôme 15 V est disponible pour les microphones à condensateur ou électret quand ce sélecteur est en position "ON".

MICRO/LIGNE (MIC/LINE)

Ces deux selecteurs fixent la sensibilité de l'entrée XLR. En position "MIC", l'entrée XLR convient aux microphones; en position "LINE", l'entrée XLR convient à l'emploi avec un signal symétrique de niveau ligne.

NOTE : les deux sélecteurs MIC/ LINE doivent avoir la même position pour que l'entrée symétrique fonctionne bien.

NOTE: les deux sélecteurs MIC/ LINE n' affectent que I'entrée XLR.

4 SORTIE ENREGISTREMENT (REC OUT)

La sortieRECOUTsefaitsurconnecteurs RCAasymétriques.La sortieestendouble mono et ni la commande de volume Master ni l'égaliseurne l'affectent.

5 SORTIE (OUTPUT)

La prise de sortie XLR OUTPUT fournit un signal symétrique de niveau ligne.

NOTE: pour que la sortie ligne soit câblée de façon asymétrique, le point chaud doit être sur la broche 2 et la masse sur la broche 1. Ne pas connecter la broche 3.

6 Prise CC 24 V (24VDC)

Cette prise cylindrique 2,1 mm x 5,5 mm sert aux systèmes d'urgence en 24 V et n'est pas commutée par l'interrupteur d'alimentation de la face avant.

NOTE: la prise 24VDC ne fournit pas de charge d'entretien. La pointe du connecteur est positive.

7 PRISE D'ENTRÉE SECTEUR IEC

C'est une prise IEC standard 3 broches.
Elle accepte le cable secteur IEC standard fourni. Le tiroir à fusible contient le
fusible d'alimentation et une rechange. Ce
fusible est un modulo HRC 20mm× 5mm temporisé (fusion lente) en céramique.
Les valeurs selon modèle sont :
230 V/240 V : modèle 63 mA
115 V : modèle 120 mA

Remplacez toujours le fusible par un autre de mêmes type et valeur.

NOTE: débranchez toujours l'alimentation de l'amplificateur avant de replacer les fusibles.

8 ENTRÉES DE MODULE OPTIONNEL Cette prise sert à un module de son et/ou à un module VCA.

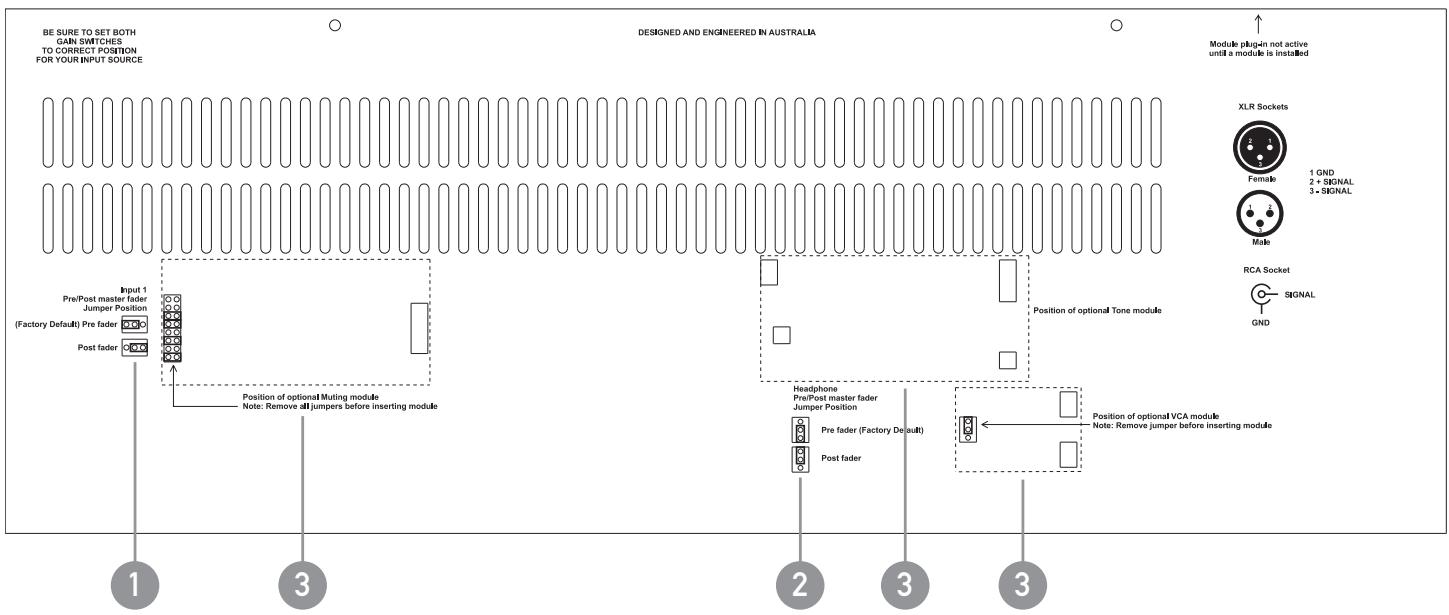

1 ROUTAGE DU CANAL 1

Si le canal 1 est l'entrée prioritaire, il peut être routé pour que le volume Master ne l'afcete pas.

Le réglage d'usine par défaut est pré-Master, ce qui signifie que le volume Master affecte le canal 1 dans le mixage.

Le cavalier se trouve à mi-hauteur au-dessus du potentiemetre du canal 1.

Déplacez-le pour relier les broches côte canal 8 pour un canal 1 post-Master.

2 ROUTAGE DU CASQUE

Le signal pour casque peut etre routefin que le volume Master I'affecte.Par defaut,le reglage d'usine est pre-Master, ce qui signifie que le volume Master n'agit pas sur le volume du casque.

Le cavalier se trouve juste au-dessus du potentiemetre du canal 6. Déplacez-le pour relier les broches les plus proches des entrées afin d'obtenir un signal casque post-Master.

3 MODULES OPTIONNELS

Dans le MX61, vous pouvez installer :

• un module VCA

• un module générateur de son

• un module prioritaire de coupure de son

Monitor local pour plus d'informations.

INSTALLATION ET GUIDE DE DÉPANNAGE

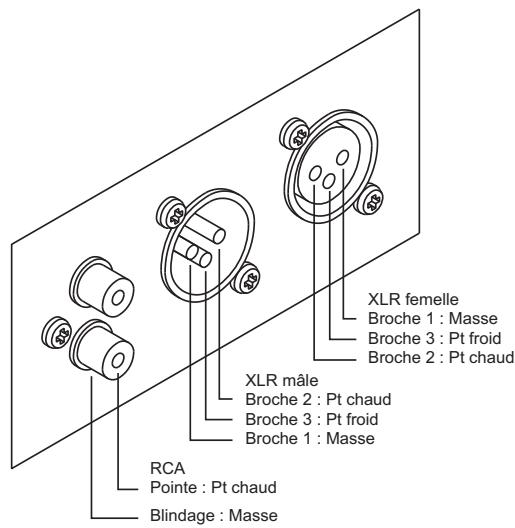

CONNEXIONS D'ENTREE

Pour un cablage symétrique de l'entrée, le point chaud est sur la broche

1. Sur les entrées microphone, un câblage asymétrique n'est pas recommandé.

Le câblage asymétrique RCA doit rester aussi court que possible.

Généralement moins de 3 m.

SORTIE LIGNE

La sortie ligne XLR peut servir à brancher jusqu'à 6 amplificateurs de renfort. Un câblage symétrique (paire blindée) est recommendé.

NOTE: pour que la sortie ligne soit câblée de façon asymétrique, le point chaud doit être sur la broche 2 et la masse sur la broche 1. Ne pas connecter la broche 3.

SORTIE ENREGISTREMENT

Le câblage de sortie enregistrement doit rester aussi court que possible. Généralement moins de 3 m.

PROBLÈME	CAUSE PROBABLE	REMÈDE
La DEL d'alimentation ne s'allume pas	L'unité n'est pas alimentée	Vérifiez la connexion au secteur Vérifiez le fusible d'alimentation Vérifiez l'interrupteur d'alimentation
Rapport signal/bruit médiocre	Structure de gain incorrecte	Voir le guide de configuration
Son souffrant de distorsion	L'entrée est saturaëe	Réduisez le gain d'entrée Réduisez à la source le niveau d'entrée
	La sortie est saturaëe	Réduisez le volume de sortie
Pas de son mais l'unité est allumée	Le volume est abaissé	Vérifiez les commandes de volume
Les commandes de son ou de VCA n'agissant pas	Le module n'est pas installé	Procurez-vous les modules optionnels
Le microphone à condensateur ne fonctionne pas	L'alimentation fantôme n'est pas activée	Activez l'alimentation fantôme

Les entrées du MX61 peuvent accepter une large variété de sources dont des microphones dynamiques, des lecteurs de DVD et de CD. Sa sortie peut alimenter des amplificateurs de puissance, d'autres mélangeurs ou des amplificateurs-mélangeurs.

Chaque installation nécessitera un mixage des niveaux approprié entre microphones et programme. En raison des variations de niveau existant entre les sources possibles, le MX61 offre plusieurs régles de l'étage de gain afin que vous puissiez correctement régler les niveaux pour votre application. Et n'oubliez pas que la sortie est amplifiée...

Étabir une structure de gain correcte dans la totalité du système est important pour des résultats optimaux. La procédure pas à pas suivante a été concise pour faciliter la configuration. À sa sortie d'usine, le MX61 est configuré d'une façon particulière. Dans la procédure suivante, il est essentiel de partir de ces réglages initiaux.

• Commandes de gain d'entrée programme - milieu (12 heures)
• Sélecteur Mic/Line pour XLR - MIC
• Alimentation fantôme pour XLR - on
• Commandes de niveau d'entrée - off
  Commande de niveau de sortie - off

CONFIGURATION PAS A PAS

1 CONNECTEZ LES SOURCES

Branchez d'abord toutes les sources requises aux connecteurs d'entrée appropriés. Si la source est un microphone, réglez les sélecteurs MIC/LINE en position "MIC". SI la source est un microphone à condensateur ou électret, réglez le sélecteur d'alimentation fantôme en position "P/P on".

2 CONNECTEZ LES SORTIES

Éteignez les amplificateurs. Relief la sortie du MX61 à l'entrée de niveau ligne des amplificateurs. Vérifie que le MX61 est allumé, puis allumez les amplificateurs. S'ils ont une commande de niveau, réglez-la sur 0 dBu. En cas de doute, réglez-la au maximum.

3 TESTEZ LES NIVEAUX D'ENTRÉE

Avec chaque source, essayez d'avoir le plus haut niveau de signal possible. Par ex., pour un lecteur de CD, une platine cassette ou une autre source, faites reproductive le programme musical le plus fort que vous pensez utiliser et, pour un micro d'announce, faites uneannounce "puissant". La DEL de statut d'entrée doit s'allumer en vert et occasionnellement un court instant en rouge.

Si la DEL de statut reste allumée en rouge (plus de 10% du temps), vous doivent réduire le gain d'entrée. Si elle ne s'allume jamais en rouge, vous pouvez augmenter le gain d'entrée.

4 RÉGLEZ LES NIVEAUX

Montez les niveaux d'entrée à 5. Montez le niveau de sortie jusqu'à un niveau approprié pour l'environnement d'écoute. Vous devrez maintainant régler les niveaux relatifs d'entrée pour obtenir une bonne balance. Le but de ces réglages est d'avoir toutes les commandes entre 3 et 7. Cela peut toutefois ne pas être possible. Une bonne règle de base est de régler les commandes de niveau d'entrée plus haut que celles de niveau de sortie

CARACTERISTIQUES TECHNIQUES

RéPONSE EN FRÉQUENCY	20 Hz - 20 kHz (+0,-3 dB)
DISTORSION HARMONIQUE TOTALE	< 0,1% à 1 kHz
RAPPORT SIGNAL/BRUIT >90 dB (tous les potentiam. au centre)
DIAPHONIE	>70 dB
COMMANDES DE TONALITÉ
GRAVES (BASS) à 100 Hz	+/- 12 dB
MÉDIUMS (MID) à 1,6 kHz	+/- 12 dB
AIGUS (TREBLE) à 10 kHz	+/- 12 dB
SENSIBILITÉ	Sens. micro 4,36 mV, -45 dBu, imp. 1,3 kohm
(Trim au centre, 0 dB)	Sens. ligne 0,775 V, 0 dBu, imp. >100 kohms
	RCA 200 mV, -12 dBu, imp. 30 kohms
NIVEAU D'ENTRée MAX.	XLR, micro -15 dBu, ligne +30 dBu
	RCA >30 dBu
NIVEAU DE SORTIE MAX.	+21 dBu
ALIMENTATION FANTÔME	CC 15 V
SORTIES
SORTIE GénéRALE (MASTER)	Niv. nom. 0 dBu (1 kohm)
	Impédance 100 ohms
SORTIE CASQUE MONO	Niv. nom. -6 dB (200 ohms)
	Impédance 10 ohms
SORTIE ENREGISTREMENT MONO	Niv. nom. -12 dB (10 kohms)
	Impédance 10 kohms

ENTRée D'ALIMENTATION CA: 230 V/50 Hz ou 115 V/60 Hz Connecteur IEC320-C14 à 3 broches CC: 24 volts via prise CC 2,1 mm x 5,5 mm
CONSOMMATION ÉLECTRIQUE (MAX.)	7 VA
FUSIBLES ALIMENTATION (115 V) ALIMENTATION (230 V)	120 mA 63 mA
DIMENSIONS NETTES h x l x p	44 mm x 482 mm x 182 mm (1.75"x19"x7.2")
DIMENSIONS BRUTES h x l x p	90 mm x 505 mm x 270 mm (3.5"x19.9"x10.6")
POIDS NET	2,75 kg (6.1lb)
BRUT	3,75 kg (8.3lb)

AUSTRALIE ET NOUVELLE-ZÉLANDE
