IN400 - Moniteur AUSTRALIAN MONITOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audiovisuel compact (moniteur)
Marque	AUSTRALIAN MONITOR
Modèle	IN400
Dimensions (L x P x H)	483 x 300 x 44,45 mm (format rack 1U)
Poids	5 kg (environ)
Alimentation	230 V AC, 50/60 Hz
Puissance de sortie	2 x 80 W
Entrées AV	8 : 4 composite vidéo/audio stéréo + 4 VGA/audio stéréo
Entrée de mixage audio	Oui, RCA stéréo
Entrée prioritaire d'urgence	Oui
Sorties vidéo	2 composite, 1 VGA
Sortie audio stéréo ligne	Oui
Télécommande	Infrarouge (IR) incluse avec sélection de source, volume, graves/aigus
Contrôle	Face avant (sélection source, volume) et RS485
Réglages audio	Graves et aigus par source via IR ou RS485
Construction	Rack 1U
Utilisation recommandée	Salles de conseil, amphithéâtres, sites de formation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Débrancher avant nettoyage.
Sécurité	Assurer une ventilation adéquate ; ne pas obstruer les ouïes d'aération.
Pièces détachées et réparabilité	Contacter le service après-vente agréé. Pas de pièces détachées en libre-service.

FOIRE AUX QUESTIONS - IN400 AUSTRALIAN MONITOR

Comment connecter des sources vidéo à l'IN400 ?

Utilisez les entrées composite pour les sources vidéo standard (ex. lecteur DVD) et les entrées VGA pour les ordinateurs. Connectez les câbles audio stéréo correspondants.

Comment régler le volume ?

Utilisez la molette de volume en face avant ou la télécommande IR pour ajuster le volume principal. Les réglages de graves et aigus se font via la télécommande ou RS485.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur IR de l'appareil. Si le problème persiste, utilisez les commandes en face avant.

Puis-je utiliser l'amplificateur sans caisson de basses ?

Oui, l'IN400 est un amplificateur stéréo 2 canaux. Il peut fonctionner sans caisson de basses. Les sorties sont prévues pour des enceintes passives standards.

Comment activer l'entrée prioritaire d'urgence ?

L'entrée prioritaire d'urgence est une entrée spéciale qui coupe automatiquement les autres signaux. Connectez la source d'urgence à l'entrée dédiée et elle sera priorisée lors de l'activation.

Quelle est la résolution maximale supportée pour les entrées VGA ?

Les entrées VGA supportent jusqu'à la résolution SXGA (1280x1024 pixels).

Comment effectuer une réinitialisation d'usine ?

Il n'y a pas de fonction de réinitialisation d'usine explicite. Pour restaurer les paramètres par défaut, débranchez l'appareil pendant quelques minutes puis rebranchez-le.

Puis-je contrôler l'appareil via un système automatisé ?

Oui, l'IN400 dispose d'une interface RS485 qui permet l'intégration avec des systèmes de contrôle de partie ou des automates.

Comment nettoyer l'appareil ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer le boîtier et la face avant. N'utilisez jamais de produits liquides ou abrasifs.

Que faire en cas de surchauffe ?

Éteignez immédiatement l'appareil et laissez-le refroidir. Assurez-vous que les ouïes de ventilation ne sont pas obstruées et que l'appareil est installé dans un endroit bien aéré.

MODE D'EMPLOI IN400 AUSTRALIAN MONITOR

Amplificateur à découvert pour l'audiovisuel

La gamme Innovation d'AMAV représente un pas de géant pour l'interfacage et la gestion de sources audiovisuelles. Intégrant un grand nombre de caractéristiques remarquables et de haut niveau dans un ensemble compact, la gamme Innovation est une évolution par sa simplicité d'emploi. Elle offre à l'utilisateur un contrôle extrêmement simple sur ses systèmes audiovisuels complexes et sur leurs sources.

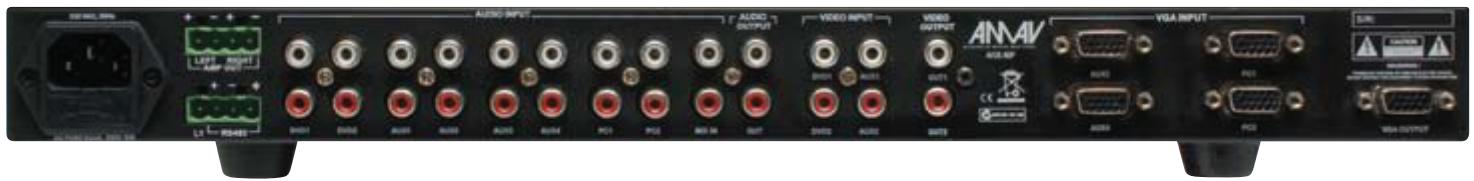

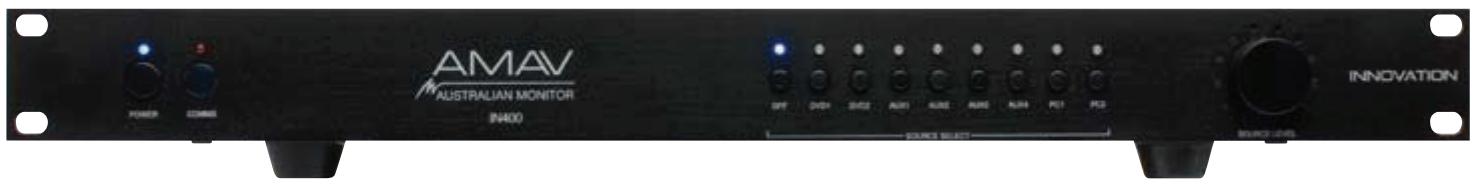

L'IN400 est un amplificateur AV compact à découverte avec une foule de caractéristiques supplémentaires pour l'intégrateur AV. Avec 8 entrées AV ainsi qu'une entrée de mixage, une sortie ligne stéréo, deux sorties vidéo composite, une sortie vidéo VGA, des sorties amplifiées 80 watts par canal, la commande par infrarouges, la commande par RS485 et la séparation de la vidéo et de l'audio, l'IN400 est parfait pour les salles de conseil, les amphithéâtres de conférences ou les installations de sites de formation en tant qu'unité de contrôle autonome ou comme élément d'un plus grand système s'interfaçant avec un système de contrôle de partie.

Caractéristiques

Rack 1U Amplificateur 2× 80 watts intégré Télécommande IR (sélection de source, commande de volume et graves/aigus) 4 sources vidéo composite/ audio stéréo 4 sources VGA (résolution SXGA)/audio stéréo Entrée de mixage audio RCA stéréo Entrée prioritaire d'urgence Sortie audio stéréo de niveau ligne 2 sorties vidéo composite Sortie vidéo VGA Commande RS485 Sélection de source et commande de volume en face avant avec DEL témoin Réglages de graves et d'aigus par source via commandes IR et RS485 uniquement
