Type de produit	Système d'enceintes actif avec caisson de basses et télécommande murale
Modèle	MICRO (ensemble Micro Pack)
Marque	AUSTRALIAN MONITOR
Composants	4 enceintes Micro20, 1 caisson Macro80P, 1 télécommande WMVC, 4 câbles enceinte 15 m
Puissance totale (RMS)	200 W (4 x 25 W satellites + 70 W caisson)
Réponse en fréquence	39 Hz - 30 kHz
Entrées	RCA stéréo, XLR stéréo (entrée et retour)
Sorties	4 sorties satellites, 1 sortie caisson
Commandes	Volume général, niveau individuel des satellites, sélecteur stéréo/mono, commande murale (volume, graves, aigus)
Alimentation	230 V, fusible 2 A temporisé
Consommation	1,2 A max
Dimensions (Micro Pack brut)	520 x 590 x 390 mm
Poids (Micro Pack brut)	24,2 kg
Matériau	Aluminium moulé (enceintes), caisson en bois
Couleurs disponibles	Noir ou blanc (enceintes et caisson), commande murale blanche uniquement
Accessoires fournis	Fixations murales pour enceintes, câbles enceinte 15 m, télécommande murale
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité. Utiliser le fusible adapté.
Réparabilité	Pièces détachées disponibles auprès du fabricant (woofers, tweeters, ampli). Faire réparer par un professionnel.

FOIRE AUX QUESTIONS - MICRO AUSTRALIAN MONITOR

Comment connecter les enceintes Micro20 au caisson Macro80P ?

Utilisez les câbles d'enceinte fournis (15 m) pour relier chaque Micro20 à une sortie satellite du Macro80P. Respectez la polarité (+/-).

Comment utiliser la télécommande murale WMVC ?

La WMVC se connecte au Macro80P via un câble Cat5 (max 50 m). Elle permet de régler le volume général, les graves (100 Hz, ±10 dB) et les aigus (10 kHz, ±10 dB).

Quels câbles sont inclus dans le Micro Pack ?

Le pack contient 4 câbles d'enceinte de 15 mètres chacun, préterminés pour connecter les Micro20 au Macro80P.

Puis-je utiliser d'autres enceintes que les Micro20 avec le Macro80P ?

Le Macro80P est optimisé pour les Micro20 (8 ohms). D'autres enceintes 8 ohms peuvent être utilisées, mais cela peut affecter les performances. Consultez les caractéristiques d'impédance.

Comment régler le mode stéréo/mono des satellites ?

Utilisez le sélecteur stéréo/mono sur le caisson Macro80P. En mode mono, tous les satellites reproduisent le même signal.

Quelle est la puissance maximale des enceintes Micro20 ?

La puissance est de 30 W RMS, 60 W programme, 120 W crête. Impédance 8 ohms.

Où placer le caisson de basses pour un meilleur rendu ?

Placez le caisson au sol, près d'un mur ou dans un coin pour renforcer les graves. Évitez de l'obstruer. La distance par rapport aux enceintes peut être ajustée.

Que faire si aucun son ne sort des enceintes ?

Vérifiez l'alimentation, le fusible (2 A temporisé), les connexions des câbles et le volume. Assurez-vous que la source audio est branchée et que le sélecteur d'entrée est correct.

Comment nettoyer les enceintes et le caisson ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'appareil avant de nettoyer.

Où trouver des pièces détachées pour le système MICRO ?

Contactez le service client AUSTRALIAN MONITOR ou un revendeur agréé. Les woofers, tweeters et modules d'amplification sont disponibles en pièces détachées.

MODE D'EMPLOI MICRO AUSTRALIAN MONITOR

Les nouveaux modèles Micro et Macro d'AMAV offrent des performances sonores remarquables grâce à une superbe enceinte compacte et à un caisson de basses de haute qualité. Elles sont complétées par une télécommande murale, la WMVC, pour gérer le volume et les tonalités.

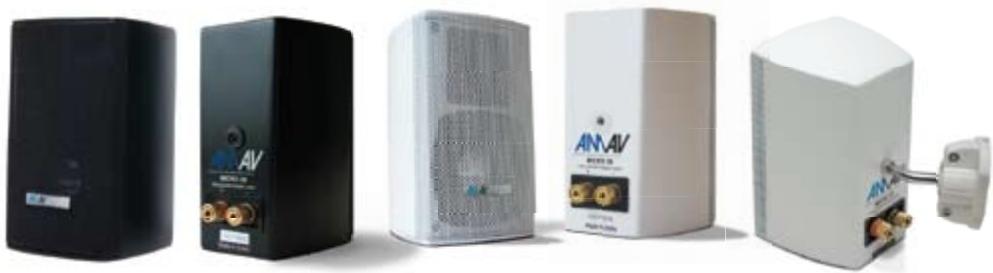

MICRO20 enceintes

La Micro20 d'AMAV est une enceinte robuste de très haute qualité en aluminium moulé. Disposant d'un woofer de 75 mm et d'un tweeter de 25 mm, la Micro20 produit un son remarquable. D'une puissance de 30 watts (RMS), elle offre un boîtier au style élégant et au son

excellent pour des applications dans lesquelles les environnements architecturaux et esthétiques sont capitaux. disponible en noir ou en blanc, elle est livrée par paire avec des fixations murales.

MACRO80P caisson de basses

Le Macro80P est le partenaire idéal des enceintes Micro20. Caisson de basses passe-haut à double woofer de 160 mm, le Macro80P est à la fois compact et percutant. Il comprend un amplificateur de puissance 80 watts de classe D et quatre amplificateurs 25 watts pour alimenter les Micro20. Le Macro80P est disponible en noir ou en blanc et dispose d'entrées RCA stéréo, d'entrées et de sorties de renvoi XLR stéréo, d'un sélecteur de mode stéréo/mono pour les amplificateurs satellites, de commandes de niveau individuelles pour chaque amplificateur de satellite et d'une commande de volume général. Le Macro80P peut également fonctionner comme un contrôleur de petits systèmes complets.

avec l'ajout de la commande de volume murale MicroWMVC. Cela permet le contrôle mural à distance du volume général, des graves et des aigus, tout cela sur une plaque murale Clipsal 2000 reliée par câble Cat5. La commande MicroWMVC est disponible uniquement en blanc.

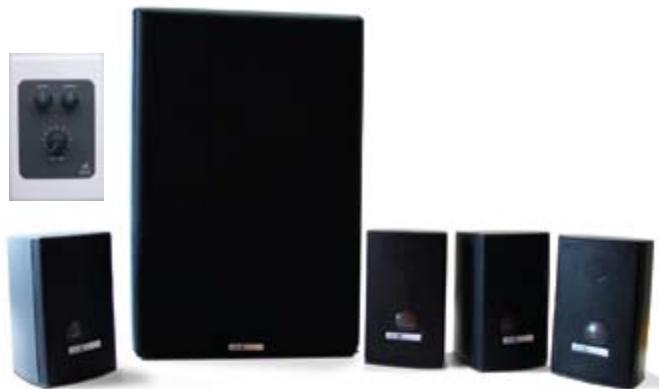

Micro pack

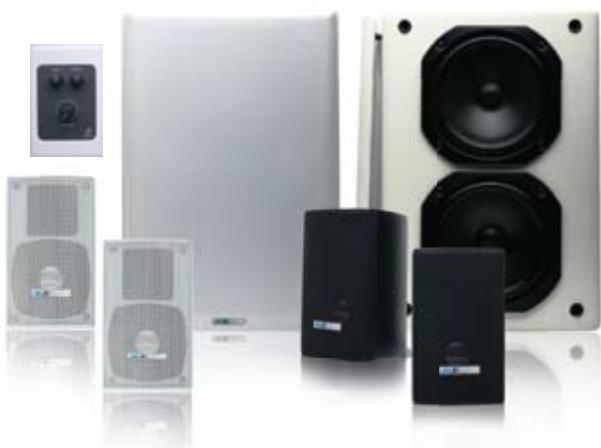

La gamme Micro20 et Macro80P est également disponible sous forme d'un Micro Pack, ensemble complet avec quatre enceintes Micro20, un caisson de basses Macro80P, une télécommande murale MicroWMVC et quatre câbles d'enceinte de 15 m, tout cela en un ensemble pratique. Disponible en noir ou en blanc avec une commande murale MicroWMVC blanche.

Caractéristiques techniques

MICRO20

Woofer	Diamètre	75 mm
Tweeter	Diamètre	25 mm
Impédance		8 ohms
Puisance	RMS	30 watts
	Programme	60 watts
	Crête	120 watts
Rendement (1 W/1 m)		84 dB
Réponse en fréquence (+/- 3 dB)		140 Hz - 30 kHz
Dispersion (H x V)		120° x 90°
Dimensions nettes (H x L x P)		150 mm x 90 mm x 110 mm
Dimensions brutes (paire) (H x L x P)		190 mm x 360 mm x 137 mm
Poids bruf		4,7 kg

MACRO80P

Woofer	Diamètre	160 mm
Puisance	RMS	40 W
	Programme	80 W
	Crête	160 W
Réponse en fréquence (+/- 3 dB)		39 Hz - 190 kHz
Puisance de sortie pour caisson	4 ohms, DHT 1%, RMS	70 W
Puisance de sortie pour satellite	8 ohms, DHT 1%, RMS	15 W x 4
	4 ohms, DHT 1%, RMS	25 W x 4
	2 ohms, DHT 1%, RMS	Non recommendé
Bande passante du caisson		40 Hz - 175 Hz
Bande passante des satellites		80 Hz - 30 kHz
Sensibilité d'entrée		85 mV
Intensité électrique		1,2 A max.
Valeur du fusible		250 V, 2 A, temporisée
Dimensions nettes (H x L x P)		405 mm x 270 mm x 345 mm
Dimensions brutes (paire) (H x L x P)		500 mm x 410 mm x 360 mm
Poids brut		15,7 kg

MICRO PACK

Dimensions brutes (H x L x P)	520 mm x 590 mm x 390 mm
Poids brut	24,2 kg

WMVC

Commandes de tonalité	Graves	100 Hz, ± 10 dB
	Aigus	10 kHz, ± 10 dB
Longueur maximal de câblage		50 m en Cat5
Dimensions nettes (H x L x P)		115 mm x 75 mm x 44 mm
Dimensions brutes (paire) (H x L x P)		80 mm x 130 mm x 85 mm
Poids bruf		0,2 kg
