Type de produit	Contrôleur audiovisuel / Interface de contrôle AV
Marque	AUSTRALIAN MONITOR
Modèle	IN600
Entrées micro/ligne	4 entrées XLR symétriques + 4 entrées RCA (mixte)
Entrées sources AV	6 entrées : 2 DVD (VGA + composite + audio RCA 5.1), 2 Aux (composite + audio RCA stéréo), 2 PC (VGA + audio RCA stéréo)
Sorties audio	6 sorties XLR symétriques (configuration 5.1)
Sortie subwoofer	Avec filtre passe-bas 24 dB/octave à 120 Hz
Sorties vidéo	1 sortie composite, 1 sortie VGA
Sélecteur vidéo	En face arrière pour DVD1 et DVD2 (VGA/composite)
Commandes de contrôle	Face avant, RS485, USB
Contrôle projecteur	RS232 (marche/arrêt, commutation source)
Contrôle écran	Sortie logique pour montée/descente
Indicateurs LED	DEL bicolore par entrée micro/ligne (présence signal)
Fonctions principales	Mélangeur micro/ligne intégré, sélecteur de sources, gestion complète du projecteur et de l'écran
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas exposer à l'eau, à des températures extrêmes ou à des chocs violents.

FOIRE AUX QUESTIONS - IN600 AUSTRALIAN MONITOR

Comment connecter un microphone à l'IN600 ?

Utilisez une des 4 entrées XLR micro/ligne situées à l'arrière. Vous pouvez également utiliser les entrées RCA pour des sources ligne. Chaque entrée dispose d'une DEL de présence de signal.

Comment sélectionner une source audio/vidéo ?

Utilisez les 7 sélecteurs en face avant (6 sources + 1 désactivation). La source active est indiquée par une DEL. Vous pouvez aussi contrôler via RS485 ou USB.

Comment configurer le contrôle du projecteur via RS232 ?

Branchez le câble RS232 du projecteur sur la prise prévue. L'IN600 permet la commutation entre sources composite et VGA ainsi que la mise sous/hors tension du projecteur depuis la face avant.

Comment régler le filtre du subwoofer ?

Le filtre passe-bas 24 dB/octave à 120 Hz est intégré en sortie subwoofer. Il n'est pas réglable, mais assure une coupure nette des graves.

Quel est le nombre maximum de sources pouvant être connectées ?

L'IN600 dispose de 6 entrées sources AV : 2 DVD, 2 Aux, 2 PC. Chacune accepte vidéo composite ou VGA et audio. En plus, 4 entrées micro/ligne sont disponibles.

Puis-je contrôler l'IN600 via USB ?

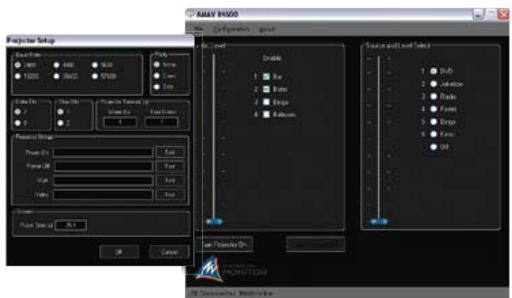

Oui, l'IN600 est équipé d'une prise USB permettant un contrôle direct. Un logiciel de commande peut être utilisé (se référer au manuel).

Comment couper le son d'une entrée micro/ligne ?

Chaque entrée micro/ligne possède une coupure individuelle (mute). Utilisez le bouton dédié ou la commande correspondante via USB/RS485.

Comment brancher un ordinateur ?

Utilisez les 2 entrées PC : connectez la sortie VGA de l'ordinateur à la prise VGA et le son via une prise audio RCA stéréo (jack 3,5 mm vers RCA).

Comment obtenir un son 5.1 ?

Raccordez les 6 sorties XLR symétriques à vos amplificateurs ou enceintes actives (front, center, surround, subwoofer). Les sources DVD doivent fournir un signal audio 5.1 via les prises RCA dédiées.

Aucun son ne sort de l'appareil. Que faire ?

Vérifiez : 1. la source est bien sélectionnée (DEL allumée) ; 2. le câblage des sorties XLR ; 3. le volume des entrées micro/ligne n'est pas à zéro ; 4. les muti ne sont pas activés. Consultez la notice complète pour plus de détails.

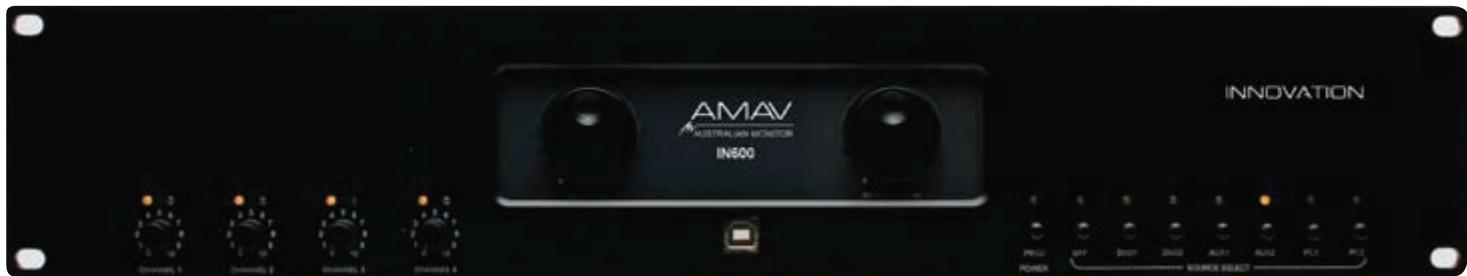

MODE D'EMPLOI IN600 AUSTRALIAN MONITOR

Contrôleur de système audiovisuel

La gamme Innovation d'AMAV représente un pas de géant pour l'interfacage et la gestion de sources audiovisuelles. Intégrant un grand nombre de caractéristiques remarquables et de haut niveau dans un ensemble compact, la gamme Innovation est une révolution par sa simplicité d'emploi. Elle offre à l'utilisateur un contrôle extrêmement simple sur ses systèmes audiovisuels complexes et sur leurs sources.

L'IN600 amène le concept de la gamme Innovation à un nouveau niveau de flexibilité et de contrôle total du système. L'IN600 dispose d'un mélangeur micro/ligne intégré, de 6 entrées pour sources AV et de 6 sorties XLR symétriques lui permettant d'être configuré comme une interface utilisateur 5.1. L'IN600 dispose également d'une prise RS232 pour le contrôle d'un projecteur et d'une sortie logique pour piloter la montée/descente de l'écran. L'IN600 donne la possibilité à l'intégrateur AV de disposer d'un contrôle AV total de la pièce ou de l'interfacer avec des systèmes de contrôle de pièce partiels si désiré. L'IN600 offre une flexibilité sans précédent pour le contrôle AV dans un ensemble extrêmement convivial.

Points forts

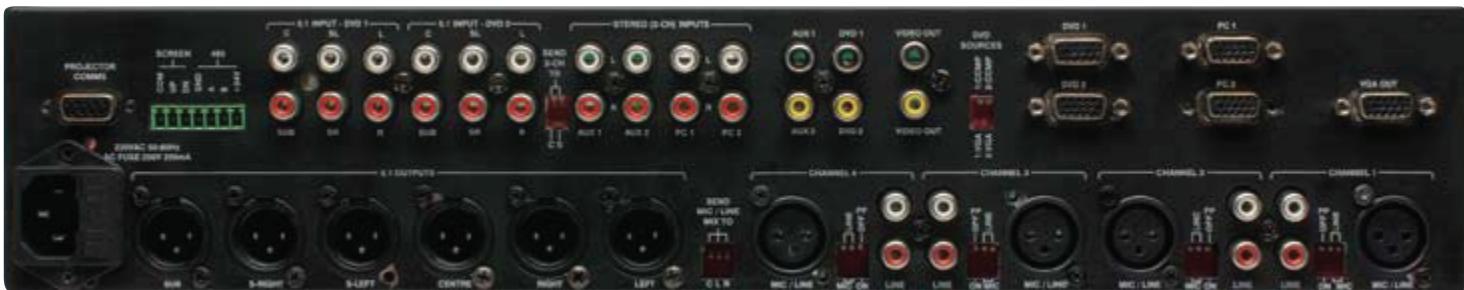

6 sorties XLR symétriques (sorties 5.1) 4 entrées XLR micro/ligne et RCA Coupure individuelle des canaux d'entrée micro/ligne via USB/RS485 DEL féminine bicolore de présence de signal par entrée micro/ligne 2 entrées sources DVD disposant de prises VGA (composantes), vidéo composite et audio RCA 5.1 2 entrées sources Aux disposant de prises vidéo composite et audio RCA stéréo 2 entrées PC disposant de prises vidéo VGA et audio stéréo reproduction RCA 7 sélecteurs en face avant pour 6 sources ou une désactivation (la source sélectionnée est indiquée par une DEL) (contrôle par RS485 et face avant) La sortie subwoofer de graves dispose d'un filtre passage-bas 24dB/octave à 120Hz Sélecteur vidéo VGA/composite en face arrière pour DVD1 et DVD2 1 sortie vidéo composite et 1 sortie vidéo VGA Commande RS232 de projecteur pour permettre la commutation entre sources composite et VGA Commande d'alimentation On/Off du projecteur depuis la face avant (gestion complète du projecteur) Commande logique externe de montée et descente de l'écran Commande par face avant Commande par RS485 Commande par USB
