Type d'appareil	Enceinte audio portable
Utilisation principale	Sonorisation live et DJ
Puissance	Non précisé
Connectivité	Entrées micro et ligne
Alimentation	Sur secteur ou batterie intégrée
Poids	Non précisé
Dimensions	Non précisées
Matériau du boîtier	Bois ou plastique robuste
Nombre de voies	2 voies
Accessoires inclus	Pieds pour enceintes
Usage recommandé	Concerts, événements, DJ
Compatibilité	Microphones, instruments
Type de haut-parleur	Haut-parleurs large bande
Contrôles	Volume, égaliseur
Couleur	Noir

FOIRE AUX QUESTIONS - ELIASPX HK AUDIO

Comment puis-je connecter le HK AUDIO ELIASPX à ma source audio ?

Pour connecter le HK AUDIO ELIASPX à votre source audio, utilisez les câbles XLR pour relier la sortie de votre source (comme une table de mixage) à l'entrée du ELIASPX. Assurez-vous que le volume de la source est réglé à un niveau approprié avant d'allumer l'ELIASPX.

Le son est-il trop faible, que faire ?

Si le son est trop faible, vérifiez d'abord le niveau de volume sur le HK AUDIO ELIASPX. Assurez-vous également que le volume de votre source audio est suffisamment élevé. Si le problème persiste, vérifiez vos connexions et essayez un autre câble.

Mon ELIASPX ne s'allume pas, que dois-je vérifier ?

Si votre HK AUDIO ELIASPX ne s'allume pas, vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et bien connecté à l'ELIASPX.

Comment régler les paramètres EQ sur le HK AUDIO ELIASPX ?

Pour régler les paramètres EQ sur le HK AUDIO ELIASPX, utilisez les commandes EQ situées sur le panneau de contrôle. Vous pouvez ajuster les niveaux de basse, de médium et d'aigu selon vos préférences ou les exigences de l'environnement sonore.

Que faire si je rencontre des interférences sonores ?

Si vous rencontrez des interférences sonores, vérifiez les câbles et connexions pour vous assurer qu'ils sont bien en place et non endommagés. Éloignez également l'ELIASPX d'autres appareils électroniques susceptibles de causer des interférences.

Est-ce que le HK AUDIO ELIASPX est compatible avec des systèmes de sonorisation externes ?

Oui, le HK AUDIO ELIASPX est compatible avec des systèmes de sonorisation externes. Vous pouvez l'utiliser comme enceinte autonome ou l'intégrer dans un système plus vaste en utilisant les sorties appropriées.

Comment nettoyer mon HK AUDIO ELIASPX ?

Pour nettoyer votre HK AUDIO ELIASPX, utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

MODE D'EMPLOI ELIASPX HK AUDIO

Priere de dire avant l'emploi et a conserver pour utilisation ulterieure!

• L'appareil a été consçu par HK AUDIO⁶ selon la norme IEC 60065 et a quitté l'entreprise dans un état irréprochable. Àfin de conserver ce état et d'assurer un fonctionnement sans danger de l'appareil nous conseillons à l'utilisateur la lecture des indications de sécurité continues dans le mode d'emploi. L'appareil est conforme à la classification I (mise à terre de protection).
• SURETE, FIABILITE ET EFFICACITE DE L'APPAREIL NE SONT GARANTIS PAR HK AUDIO* QUE SI:
  Montage, extension, nouveau réglage, modification ou réparation sont effectuels par HK AUDIO® ou par toute personne autorisée par HK AUDIO®.
  L'installation électrique de la pièce concernée correspond aux normes IEC (ANSI).
  L'utilisation de l'appareil suit le mode d'emploi.

AVERTISSEMENT:

• A moins que ce ne soit manuellement possible, tout enlevlement ou ouverture du bottier peut entrainer la mise au jour de pieces sous tension.
• Si l'ouverture de l'appellé est nécessaire, celui-ci doit être coupé de chaque source de courant. Ceci est à prendre en considération avant tout ajustement, entretenien, réparation ou changement de pieces.
• Ajustement, entretien ou réparation sur l'appareil ouvert et sous tension ne peuvent être effectuels que par un spécialiste autorisé par le fabricant (selon VBG4). Le spécialiste étant conscient des dangers liés à ce genre de réparation.
• Les sorties de baffles qui portent le signe IEC 417/5036 (fig. 1, voir en bas) peuvent etre sous tension dangereuse. Avant de brancher l'apparéut utiliser uniquement le cable de raccordement conséilé par le fabricant pour raccorder les baffles.
• Toutes les prises des cables de raccordement doivent être, si possible, visées ou verruillées sur le boitier.
• L'utilisation de fusibles rafistoles ou court-circuits est inadmissible - seulement: IEC127.
• L'utilisation de fusibles rafistolés ou court-circuites est inadmissible.
• Je jamais interromme la connexion du circuit proteeur.
• Il est conseilé de ne pas toucher aux surfaces poursuivies du signe "HOT" (fig. 2; voir en bas), aux parois arrêées ou caches munis de fentes d'éraison, éléments d'éaporation et leurs cachés ainsi qu'aux tubes et leurs caches. Ces éléments pouvant atteindre des températures élevées pendant l'utilisation de l'appareil.
• Les Niveau de puissance élèvés peuvent entrainer des léasons auditives durables. Evitez don la proximate de haut-parreurs utilisés à haute puissance. Lors de haute puissance continue utiliser une protection auditive.

BRANCHEMENT SUR LE SECTEUR:

L'appareil est concu pour une utilisation continue.
- La tension de fonctionnement doit concorder avec la tension secteur locale.
- Le raccordement au réseau électrique s'effectue avec l'adaptateur ou le cordon d'alimentation livré avec l'appareil.
- Adaptateur: Un cable de racordement abi me ne peut etre replacé. L'adaptateur est inutilisable.
- Evitez un raccordement au réseau par des boîtes de distribution surchargees.
- La prise de courant doit être place à proximate de l'appareil et facile à atteindre.

LIEU D'INSTALLATION:

L'appareil doit etre place sur une surface de travail propre et horizontale.
L'appareil en marche ne doit en aucun cas subir des vibrations.
- Evitez dans la mesure du possible poussière et humidité.
- L'appareil ne doit pas être placé à proximité d'eau, de baignoire, lavabo, évier, pièce d'eau, piscine ou dans une pièce humide. Ne placez aucin vase, verre, bouteille ou tout objet rempli de liquide sur l'appareil.
L'appareil doit etre suffisamment aeré.
- Ne jamais recouvir les ouvertes d'airation. L'apparéit doit être placé à 20 cm du mur au minimum. L'apparéit peut être monté dans un Rack si une ventilation suffisante est possible et si les conseils de montage du fabricant sont suivis.
- Evitez les rayons de soleil et la proximé de radiateurs, chauffages etc.
- Une condensation d'eau peut se former dans l'appareil si celui-ci est transporte brusquement d'un endroit froid a un endroit chaud. Ceci est particulièrement important pour des apparèts à tubes. Avant de branchier l'apparéil attendre qu'il ait la température ambiente.
- Accessories: L'apparéil ne doit être place on un chariot, support, trépied, bâté ou table instable. Une chute de l'apparéil peut entraîner aussi bien des dommages corporels que techniques. Utilisé L'apparéil uniquement avec un chariot, Rack, support, trépied ou bâté conseilée par le fabricant ou vendu en combinaison avec l'apparéil. Les indicateurs du fabricant pour l'installation de l'apparéil sont à suivre, et les accessoires d'installation conseilés par le fabricant sont à utiliser. Un ensemble support et apparéil doit être déplaced avec précaution. Des mouvements brusques et des revétements de sol irregulars peuvent entrainer la chute de l'ensemble.
- Equipements supplémentaires: Ne jamais utiliser un équipement supplémentaire n'ayant pas eté conseilé par le fabricant, ici pouvant entrainer des accidents.
- Afin de proteger l'appareil pendant un arage ou s'il ne doit pas être utilisé pendant un certain temps, il est considéré d'enlever la prise au sector. Ceci évite des dommages dûs à la foudre ou à des coups de tension dans le réseau au courant alternatif.

Fig. 1

Fig. 2

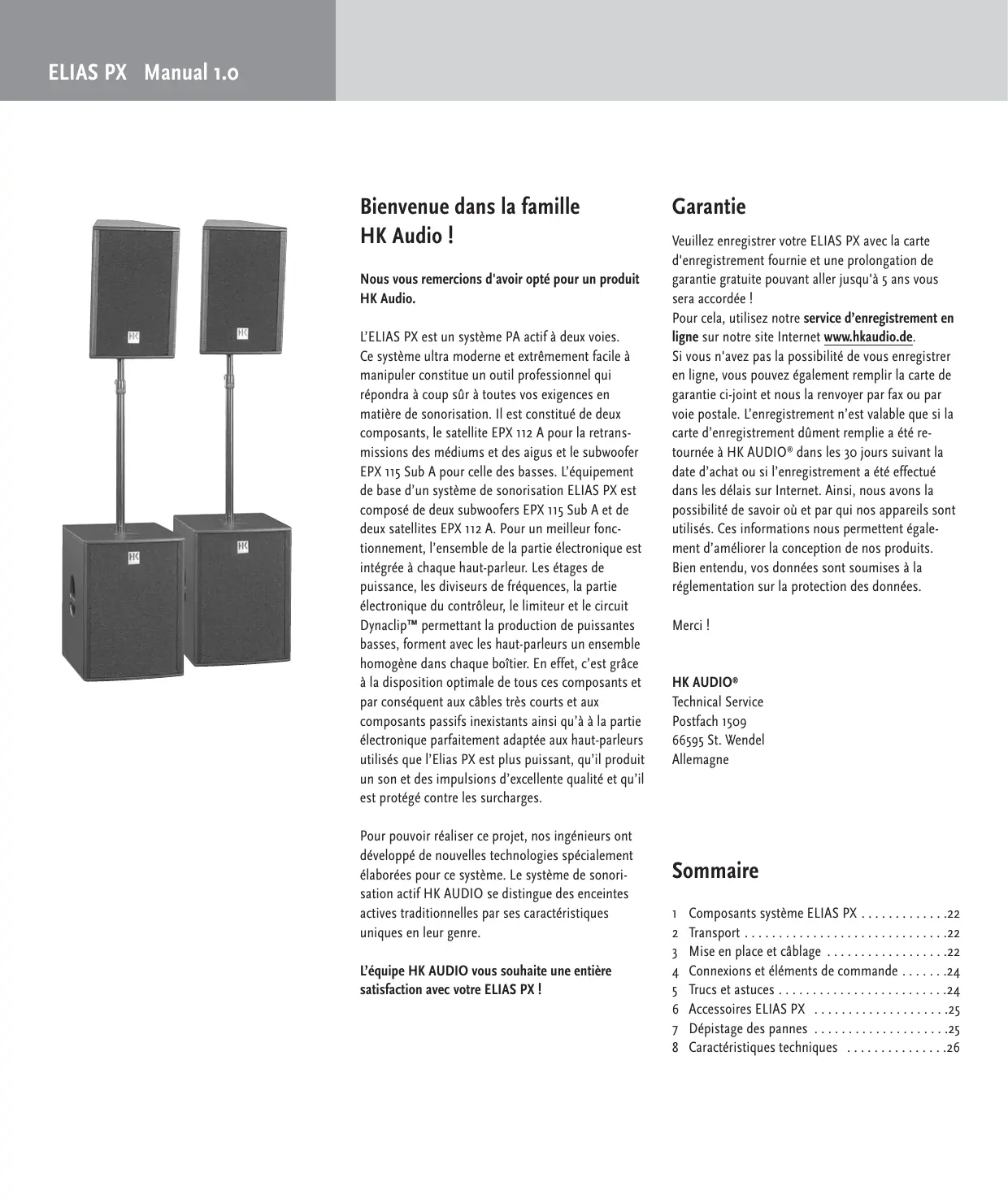

Bienvenue dans la familleHK Audio !

Nous vous remercions d'avoir opté pour un produit HK Audio.

L'ELIAS PX est un système PA actif à deux voies. Ce système ultra moderne et extrémement facile à manipuler constitue un outil professionnel qui répondra à coup sur à toutes vos exigences en matière de sonorisation. Il est constitué de deux composants, le satellite EPX 112 A pour la retransmissions des mediums et des aigus et le subwoofer EPX 115 Sub A pour celle des basses. L'équipement de base d'un système de sonorisation ELIAS PX est composé de deux subwoofer EPX 115 Sub A et de deux satellites EPX 112 A. Pour un meilleur fonctionnement, l'ensemble de la partie électronique est intégrée à chaque haut-parleur. Les étages de puissance, les diviseurs de féquences, la partie électronique du contrôleur, le limiter et le circuit Dynaclip™ permettant la production de puissantes basses, forment avec les haut-parleurs un ensemble homogène dans chaque boîtier. En effet, c'est grâce à la disposition optimale de tous ces composants et par conséquent aux cables très courts et aux composants passifs inexistants ainsi qu'à la partie électronique parfaitement adaptée aux haut-parleurs utilisés que l'Alias PX est plus puissant, qu'il produit un son et des impulsions d'excellente qualité et qu'il est protégé contre les surcharges.

Pour pouvoir réaliser ce projet, nos ingénieurs ont développé de nouvelles technologies spécialement élaborées pour ce système. Le système de sonorisation actif HK AUDIO se désigne des enceintes actives traditionnelles par ses caractéristiques-Uniques en leur genre.

L'equipe HK AUDIO vous souhaite une entiere satisfaction avec votre ELIAS PX !

Garantie

Veuillez enregistrer votre ELIAS PX avec la carte d'enregistrement fournie et une prolongation de garantie gratuite pouvant aller jusqu'à 5 ans vous sera accordée !

Pour cela, utilisez notre service d'enregistrement en ligne sur notre site Internet www.hkaudio.de.

Si vous n'avoce pas la possibilité de vous enregistrer en ligne, vous pouvez également replir la carte de garantie ci-joint et nous la renvoyer par fax ou par voie postale. L'enregistrement n'est valable que si la carte d'enregistrement dument remplie a ete re-tournée a HK AUDIO dans les 30 jours suivant la date d'achat ou si I'enregistrement a ete effectue dans les delais sur Internet. Ainsi, nous avons la possibilité de savoir où et par qui nos apparèils sont utilisés. Ces informations nous permettent égale-ment d'améliorer la conception de nos produits. Bien entendu, vos données sont soumises à la réglementation sur la protection des données.

Merci!

HK AUDIO

Technical Service

Postfach 1509

66595 St. Wendel

Allemagne

Sommaire

1 Composants système ELIAS PX 22
2 Transport 22
3Mise en place et cablage 22
4 Connexions et éléments de commande 24
5Trucstastuces. 24
6 Accessoires ELIAS PX 25
7 Dégistage des pannes 25
8 Caracteristiques techniques 26

Des caractéristiques unique en leur genre pour une performance nec plus ultra

Liminetur optique

pour les mediums et les aigus

Les mediums et les aigus nécessitent un traitement different de celui des basses. C'est alors que le limiter optique entre en action. Cette technologie a eté à l'origine développée pour le high-end-recording. Grace à son Soft-Knee-Attack, la limitation est agreable à l'écoute et, par conséquent, ne se remarque pas. L'allure originale du signal reste pratiquement intacte, ce qui rend la restitution du son dynamique et naturelle.

des signaux de grande qualite grace a la reduction au maximum des distorsions
- le Soft-Knee-Attack pour une limitation/agréable et discrète à l'écoute
- pas d'alteration de l'allure originale du signal pour une restitution dynamique et naturelle

Driver 1"

pour un son naturel

Les satellites ELIAS PX sont dotés d'un driver 1" professionnel dont le faible taux de distorsions est à la base du caractère naturel du son, même lorsque les satellites sont utilisés à la limite de leurs capacités. Avec le pavillon 60^ × 40^ , il garantit une directivité régulière du système en fonction des besoin de la pratique.

Limineur DynaClip™

pour l'étage de puissance des basses

La technologie DynaClip™ de HK AUDIO a la même fonction qu'un limiteur dynamique. Elle a eté spécialement concue pour améliorer les performances des sous-basses. L'effet transitoire plus lent du caisson de basses est compensé par le limiteur DynaClip™ et améliore le comportement acoustique des impulsions. L'utilisation de l'énergie dans les basses fréquences est optimisée, ce qui permet d'améliorer les performances acoustiques.

• plus de punch dans les sous-basses grâce à une'utilisation plus efficente de l'énergie
• un meilleur comportement des impulsions grâce à la compensation de l'effet transitoire des membranes
• une parfaite harmonisation avec l'étage de puissance des basses

DuoTilt™

-illeureutilisationdeI'energieacoustique

La bride pour pied d'enceinte DuoTilt™ nouvellement concise assure une exploitation plus efficente de l'énergie acoustique.

Grçà à ses deux angles d'orientation différents (7,5°, 15°), les satellites peuvent être orientés de manière optimale vers le public. Les réflexions perturbatrices au plafond sont évitées, le son est plus puissant et d'une plus grande clarté.

OFRTM

La technologie OFR™ unique en son genre est le garant d'un son puissant et équilibré à tout niveau sonore. Les défauts de linéarité sont corrigés dans la réponse harmonique des composants des haut-parleurs et la restitution du système est adaptée à la sensibilité auditive de l'oreille humaine.

• une harmonisation individuelle avec chaque système
• une correction des non-linearités dans la réponse en fréquence
• adapte le système à différents volumes
• un son puissant et équilibré, qu'elle que soit la situation

• moins de stress avant l'entrée en scene

Comme tous les systèmes actifs HK AUDIO, l'ELIAS PX a eté concu sous forme d'un système dont les composants sont en parfaite harmonie conceptuelle. Lors de sa conception, tout a eté mis en œuvre pour que l'Elias PX soit facile à transporter et rapide à monter. Résultat : son utilisation est simple et les réglages difficiles sont superflus.

ELIAS EPX 112 A

ELIAS EPX 115 Sub A

angles d'inclinaison 7,5^ et 15^

1 Composants système ELIAS PX

Satellite EPX 112 A

Dotés d'un haut-parleur HK AUDIO Custom Speaker 12" et d'un moteur de compression de 1" à pavillon CD 60^× 40^ L'étage de puissance délivre une puissance de 400 W RMS et est logé avec l'électronique dans sa propre chambre.

La nouvelle bride intégrée pour pied d'enceinte DuoTilt™ HK AUDIO garantit une utilisation plus efficente de l'énergie acoustique. Les réflexions perturbatrices au plafond sont réduites au minimum, le son est puissant et d'une grande clarté. L'enceinte se situe toujours au niveau du centre de gravité, ce qui l'empêche de vaciller, de BASCER ou de pivoter accidentellement.

Subwoofer EPX 115 Sub A

Le boîtier de l'ELIAS PX Sub A est divisé en deux chambres. La partie avant constitue le veritable boîtier du haut-parleur 15" à radiation directe. Celui-ci se caractérisse par une puissance de 400 W RMS et offre une impédance nominale de 8 Ohms. Derrière ce premier boîtier se trouve le boîtier de l'étage de puissance et de l'électronique.

2 Transport

Pour pouvoir transporter le système, posez les caissons de basses sur les roulettes puis les satellites sur les caissons de basses avec la grille en mousse. Utilizez les housses HK AUDIO ,ELIAS PX d'origine pour transporter votre système lors de vos déplacement. Bien matelassé et protégé contre l'humidité, votre système ELIAS PX vous procurera longtemps entière satisfaction.

3 Mise en place et câblage

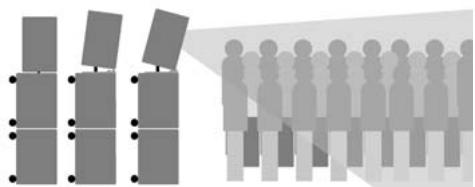

3.1 Orientation des haut-parleurs à l'aide du DuoTiltT™

La nouvelle bride pour pied d'enceinte DuoTiltTM intégrée assure une exploitation plus efficente de l'énergie acoustique. Grâce à ses deux angles d'orientation différents (7,5^,15^) , le haut-parleur peut être orienté de manière optimale vers le public. Il se situe toujours au niveau du centre de gravité, ce qui l'empêche de vaciller, de BASCER ou de pivoter accidentellement.

Le可以选择 l'angle du DuoTilt™ entre 7,5° ou 15° dépend de la hauteur nécessaire des haut-parleurs et de la taille de la salle. Dans l'encoche avant du DuoTilt™ de HK AUDIO, l'angle d'inclinaison est de 7,5° et dans l'encoche arrêté, il est de 15°.

Si les satellites sont utilisés avec un trélied entière-ment déployé ou avec une perché, l'angle utilisé doit être de 15^ afin de réduire au maximum les réflexions au plafond.

Si le son doit être diffusé vers un public éloigné des haut-parleurs, l'angle de 7,5^ du DuoTilt™ de HK AUDIO est celui qui convient.

3.2 Standard ELIAS PX Setup

Le Standard Setup est composé de 2 ELIAS EPX 112 A et de 2 ELIAS EPX 115 Sub A.

Grâce à son excellente conception, le câblage de l'ELIAS PX n'est qu'une question de minutes. Assurez-vous que l'interrupteur d'alimentation soit sur la position Off.

Raccordez les cables de signaux (Master left/right, Line out ousemblable) de votre table de mixage à la prise symétrisée INPUT d'un composant. L'ordre des raccordements n'a pas d'importance, vous pouze aussi bien commencer par le subwoofer que par le satellite. A l'aide d'un cable XLR pour micro disponible dans le commerce, connectez le signal de la sortie Through à l'entrée des composants les plus proches, et ainsi de suite. Ceci vous permet d'adapter I'ELIAS PX en fonction de vos exigences, car vous ave la possibilité de faire varier le nombre des composants sans vous soucie des adaptations, des fréquences et des problèmes d'impédance.

Connectez d'abord le cordon secteur après vous avoir vérifié que la tension disponible correspond à celle indiquée sur l'appareil. Le raccordement à une tension secteur non correcte est susceptible de détruire les composants électroniques de l'ELIAS PX. Pour ne pas que le cordon soit pas débranché accidentellement, un serre-cables situé sous la prise secteur a été prévu à cet effet. Fixez le cordon secteur dans le serre-cables pour garantir une décharge de traction.

3.2 ELIAS PX Fullrange Setup

Le Fullrange Setup est composé de 2 satellites ELIAS EPX 112 A.

Lorsque le satellite Elias fonctionne sans subwoofer, positionnez l'interrupteur de mode sur « Fullrange » de sorte que toute la bande de fréquences soit retransmises, basses fréquences inclues.

3.3 ELIAS PX Extension Setup

L'Extension Setup est composé de 2 ELIAS EPX 112 A et de 4 ELIAS EPX 115 Sub A.

L'installation et le câblage sont identiques à ceux du système Elias PX standard, mais avec 2 subwooferés supplémentaires.

3.4 Utilisation de la Tilt-Unit pour incliner le satellite de l'Extension Setup

Le montage de l'objet d'inclinaison disponible en option est d'une grande simplicité: Posez la Tilt-Unit et la plaque de sol sur le caisson de basses supérieur puis posez le satellite ELIAS PX et les logements pour bride (7,5^ ou 15^) sur la bride comme si vous vouliez poser l'enceinte sur un trépied.

schema de raccordement du système standard

schema de raccordement du Fullrange Setup

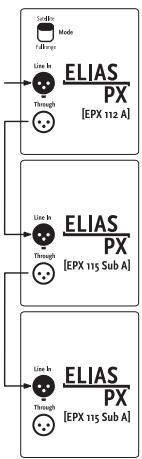

schéma de raccordement de l'Extension Set

Question

Est-il possible de raccorder un satellite Elias PX à d'autres composants que les caissons de basses Elias PX Sub A ?

Réponse

Les composants système sont en parfaite harmonie acoustique et peuvent exclusivement être exploités dans la configuration stipulée. En cas d'utilisation autres caissons de basses, la qualité du son risque d'être influencée négativement.

utilisation de la Tilt-Unit

ELIAS EPX 112 A

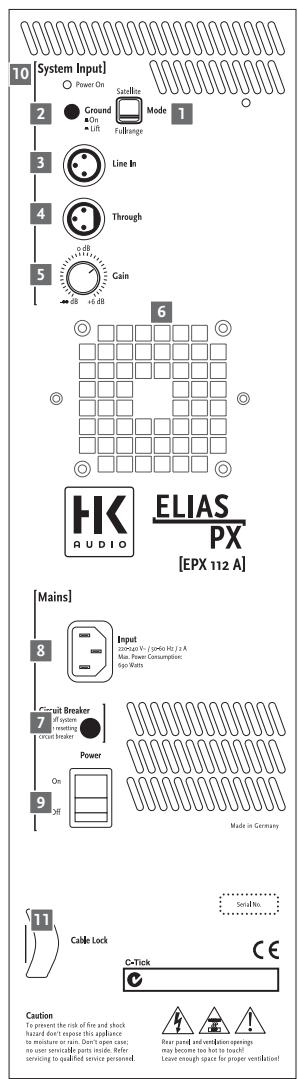

4 Connexions et éléments de commande

ELIAS EPX 112 A

Interrupteur de mode

Commandes : Cet interrupteur permet de configurer le satellite Elias PX en mode Fullrange (sans subwoofer) ou en tant que satellite associé au subwoofer.

2 Ground

Commutateur Ground-Lift pour la séparation de la masse du signal et du boîtier en cas de renflement. En cas d'apparition de renflements à basses fréquences, actionnez l'interrupteur Ground Lift. Une fois enforcé, la masse est coupée. Si cette opération a échoué, vérifie l'état des cables reliés à l'ELIAS PX et de tous les signaux qui arrivent à la table de mixage (cf. également « Trucs et astuces »).

3 Line In

Connexion: Raccordez les câbles de signaux (Master left/right, Line out ousemblable) de votre table de mixage aux prises symétrisées input à l'aide d'un cable pour micro XLR.

Les broches de la prise XLR doivent être affectées comme suit : 1 = Ground, 2 = +, 3 = -

4 Line Through

Connexion : Sortie parallelle pour le transfert du signal d'entrée Line (par exemple vers d'autres systèmes ELIAS PX ou composants individuels à l'aide d'un cable XLR).

5 Gain

Commandes: Adaptez, à l'aide de ce potentiemetre, le niveau du signal d'entrée. Celui-ci est habituellement en position mediane, sur 0 dB. Avec des émetteurs de signaux plus faibles, tels que les petites tables de mixage asymétriques dotées de prises Cinch ou de jacks, vous pouvez effectuer un réglage ultérieur jusqu'à +6 dB (potentiomètre Gain tourné à fond vers la droite).

6 Ventilateurs

Ces ventilateurs assurent le refroidissement des modules des étages de puissance. Vérifiez que les ventilateurs et les grilles d'airation soient toujours

propres et que la circulation de l'air soit toujours assurée.

7 Circuit Breaker

Commandes: Coupe-circuit remplaçant les fusibles traditionnels. ÀpRES avoir réparé toute erreur éventuelle, le coupe-circuit déclenché peut être remis en marche par une simple pression. Attention : éteignez toujours le système avant d'effectuer la réinitialisation (interrupteur principal Power sur Off) !

8 Mains Input

Connexion : Reliez à la prise secteur ce connecteur femelle à l'aide du cordon d'alimentation secteur fournir. Attention ! Veiliez aux tensions admissibles. Le raccordement à une tension secteur non correcte est susceptible de détruire l'électronique du système ELIAS PX.

9 Interrupteur principal Power

Commandes : L'interrupteur principal Marche/Arrêt du système actif. Lorsque l'Elias PX est en marche, la DEL Power On est allumée. Le système actif ELIAS PX doit toujours être mis en marche le dernier, c'est-à-dire après tous les autres composants. De même, il doit être eteint en premier, c'est-à-dire avant tous les autres apparèils raccordés.

10 DEL Power On

Cette DEL est allumée lorsque l'interrupteur principal Power est positionné sur On et lorsque le système est sous tension.

11 Décharge de traction du cordon d'alimentation secteur

Fixez le cordon d'alimentation secteur dans le collier prévu à cet effet pour ne pas que le cordon soit débranché accidentellement.

5 Trucs et astuces

1. Protégez les circuits électroniques contre l'humidité! En cas d'utilisation extérieure, voirlez à ce que votre système soit convenablement protégé contre les intempéries. Ne jamais renverser des sodas, de bière, de vin ou autres liquides sur les circuits électroniques, au risque de provoquer des courts-circuits.

2. Veillez à ce que les grilles d'aération situées au dos des apparèils soient toujours propres et à ce que la circulation de l'air soit toujours assurée. Dans le cas contraire, l'électronique peut subir une surchauf-fe et des déteriorations.

3. L'ELIAS PX garantit un son optimal - à vous de veiller à ce que le signal d'entrée soit lui aussi le meilleur! Un ronflement est dans la plupart des cas le résultat de cables défectueux, de cables non appropriés ou de signaux d'entrée asymétriques sur la table de mixage. Vérifiez tous les cables de signaux et cordons secteur.
4. Evitez les distorsions! En effet, les distorsions ne sont pas seulement désagréables à l'oreille des auditeurs mais sont également dangereuses pour votre installation. Veiliez à ce que tous les composants raccordés directement et indirectement au système ELIAS PX disposent d'une puissance suffisante et à ce qu'ils ne produit jamais de distorsions car exploités à leur limite maximum. Veiliez à ce que le signal soit de bonne qualité. Celui-ci ne doit pas être modifié par l'utilisation du potentiamètre Gain.
5. Evitez les boucles de ronflements! Si, par exemple, la table de mixage est mise à la terre par le cordon d'alimentation secteur et qu'elle n'est pas alimentée sur le même circuit électrique que le système ELIAS PX, une « boute de ronflement » est susceptible d'apparaitre. Raccordez par conséquent le système ELIAS PX et la table de mixage au même circuit (meme phase!). Toutefois, si l'installation produit malgré tout des ronflements, l'interrupteur Ground Lift peut s'avérer très utile.

ATTENTION: ne couvre/supprimez jamais la terre de la fiche secteur - Danger de mort!

6 Accessoires ELIAS PX

HK AUDIO Tilt-Unit

Elément d'inclinaison du satellite ELIAS PX. L'élément est posé sur le caisson de basses, les angles possibles sont 7,5 et 15^ et sont conditionnés par le DuoTiltTM.

Housses de protection HK AUDIO pour ELIAS PX

Composé de housses pour subwoofer et satellite.
Très résistantes aux déchirures, hydrofuges et
matelassées pour une protection durable du système
ELIAS PX lors de son transport.

Pour de plus amples informations sur les accessoires HK AUDIO, adressez-vous à votre revendeur HK AUDIO ou visitez le site Internet www.hkaudio.com.

7 Dépistage des pannes

La DEL Power On n'est pas allumée lorsque le système est en marche.

1 Vérifiez si le cordon d'alimentation secteur est raccordé à la prise Mains Input.
2 Assurez-vous que la prise secteur est sous tension.
3 Verifiez que le disjoncteur n'a pas « saute »

La DEL Power On rouge est allumée mais les enceintes restent silencieuses.

1 Vérifie les cables de raccordement aux connecteurs Input.
2 Vérifiez si les sorties des signaux (table de mixage, clavier, lecteur CD, etc.) sont activées.
3 Les potentiomètres Gain sont-ils correctement tournés ?

Peu de basses sortent du subwoofer.

1 Verifiez le réglage du potentiomètre Subwoofer Gain.

La restitution musicale semble être saturaee.

1 Vérifie les DEL de contrôle de votre table de mixage. Elles ne doivent pas etre en permanence dans la zone rouge. Si nécessaire, réduisez le volume sur la table de mixage.
2 Si les DEL de contrôle de votre table de mixage sont dans la zone verte, réduisez le niveau à l'aide des potentiamètres Gain de l'ELIAS PX.

Bruits de renflement génants

1 Vérifie les cables avec lesquels les sorties des signaux sont reliées à l'ELIAS PX. Remplacez les cables endommages.
2 Si vous ne parvenez pas à localiser l'origine du ronflement, appuyez sur l'interrupteur Ground Lift. Dans la plupart des cas, cette fonction peut s'avérer très utile.

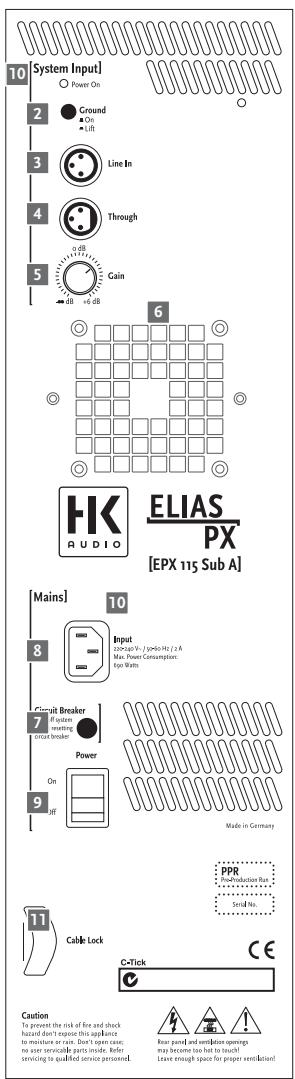

ELIAS EPX 115 Sub A

8 Caracteristiques techniques

ELIAS EPX 112 A

Connexions :	1x XLR Line In
	1x XLR Line Through
Line In:	connecteur femelle XLR (broche 1= Ground; 2=+, 3= -)
Type d'entrée :	symétriséelectroniquement & flottante
Impédance d'entrée :	20 k Ohms
Niveau d'entrée maxi. :	+22 dBu
Réponse en fréquence +/- 3dB:1	80 Hz- 19 kHz mode Fullrange
	130 Hz - 19 kHz mode Satellite
Sensibilité 1W@1m:2	104 dB
Pression acoustique maximale @1m:2	128 dB @ 10% THD
Amplificateur médiums / aigus :	400 W RMS
Circuits de protection actifs :	Opto-Limiter, Subsonic Filter
Haut-parleur Médiums :	12"
Aigus/ driver :	1"
Directivité :	pavillon CD 60°x 40°
Fréquence de coupure :	2 kHz, 12 dB/ octave
Bride pour pied :	HK AUDIO DuoTiltTM, 36 mm, 7.5°, 15°
Accessoires :	Tilt- Unit, 7.5°, 15°
Dimensions (l x h x p) :	39 x 58,5 x 45 cm
	15" x 23" x 17-7/8"
Poids :	25,5 kg/ 54 lbs.

ELIAS EPX 115 Sub A

Connexions :	1x XLR Subwoofer Input
	1x XLR Subwoofer Through
Subwoofer Input :	connecteur femelle XLR (broche 1= Ground; 2=+, 3= -)
Type d'entrée :	symétriséelectroniquement & flottante
Impédance d'entrée :	20 k Ohms
Niveau d'entrée maxi. :	+22 dBu
Réponse en fréquence +/- 3dB:1	48 Hz - 130 Hz
Sensibilité 1W@1m:2	104 dB
Pression acoustique maximale @1m:2	126 dB @ 10 % THD
Amplificateur subwoofer :	400 W RMS
Circuits de protection actifs :	DynaClipTM-Limiter, Subsonic Filter
Haut-parleurs de basses :	15"
Bride pour pied :	plaque taraudée M2o
Roulettes :	4x roulettes de 80 mm au dos

Dimensions (l x h x p) :	46,5 x 64,5 x 66 cm roulettes incluses
	18-1/4 x 25-1/2 x 26"
Poids :	36 kg/ 79,2 lbs.

Données électriques générales :

Classe de protection 1 / protection class 1 (protectively earthed)

Consommation de courant maxi.: 2,7 A (230 V)

5.4 A (117 V)

6,3 A (100 V)

Tension d'alimentation 230 V

Coupe-circuit de secteur : T 2A (EPX 112 A et EPX 115 A)

Tension d'alimentation 117 V

Coupe-circuit de secteur : T 4A ou SB 4A (EPX 112 A et EPX 115 A)

Tension d'alimentation 100 V

Coupe-circuit de secteur : T 4A (EPX 112 A et EPX 115 A)

Puisssance absorbee maxi. 690 VA

Plage de tension secteur: + / - 10%

Plage de températe ambiente: -10°C à +35°C

Fusibles internes : 4x T 4A

1) via filtré système actif
2) Toutes les dimensions en half-space
