TD712ZMK2 - Enceinte audio ECLIPSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio
Marque	ECLIPSE
Modèle	TD712ZMK2
Type d'enceinte	Bass-reflex
Diamètre du haut-parleur	φ 12 cm
Démagnétisation	Conception de démagnétisation (JEITA)
Puissance admissible nominale	35 W
Puissance admissible maximale	70 W
Impédance	6 Ω
Dimensions (enceinte)	L285 x P411 x H285 mm
Poids (enceinte)	11 kg
Hauteur totale (support standard)	723 mm ~ 733 mm
Hauteur totale (support court)	335 mm ~ 345 mm
Poids du support standard	14 kg
Poids du support court	7 kg
Réglage de l'angle	Oui, par vis de guidage
Pointes de réglage	4 pointes réglables (plage 10 mm)
Capuchons et filet de protection	Fournis
Entretien	Nettoyage avec un chiffon doux imbibé de détergent neutre ; ne pas utiliser d'alcool ou de diluant
Sécurité	Ne pas installer en hauteur ; ne pas démonter ; éviter l'humidité ; ne pas monter sur le support

FOIRE AUX QUESTIONS - TD712ZMK2 ECLIPSE

Comment installer l'enceinte sur le support ?

Placez le support sur une surface plane et solide. Insérez la goupille de guidage dans le support, alignez l'enceinte sur les trois goupilles, puis serrez la vis de guidage pour fixer l'enceinte. Veillez à ne pas toucher le cône du haut-parleur.

Comment régler l'angle de l'enceinte ?

Desserrez la vis de guidage, inclinez l'enceinte à l'angle désiré, puis resserrez la vis. Les positions A et B des goupilles du support correspondent à des angles spécifiques.

Comment régler les pointes du support ?

Tournez d'abord les quatre pointes à fond dans le sens inverse des aiguilles d'une montre. Ensuite, tournez chaque pointe dans le sens horaire jusqu'à sentir un contact avec le sol. La plage de réglage est de 10 mm.

Comment fixer les capuchons et le filet de protection ?

Fixez les capuchons aux cinq emplacements indiqués sur l'illustration. Installez le filet de protection en l'enclenchant. Si le filet sort de la rainure, remettez-le en place.

Comment connecter les câbles d'enceinte ?

Insérez l'extrémité dénudée des câbles dans les bornes de l'enceinte et serrez. Assurez-vous que les fils n'entrent pas en contact avec les bornes voisines. Pour un aspect soigné, faites passer le câble dans la rainure du support si le diamètre est inférieur à 7 mm.

Quelles sont les précautions de sécurité importantes ?

N'installez pas l'enceinte en hauteur pour éviter les chutes. Ne démontez pas l'appareil et ne l'utilisez pas dans un environnement humide. Ne montez pas sur le support et ne vous y suspendez pas. Gardez les enfants à l'écart.

Comment nettoyer l'enceinte et le support ?

Utilisez un chiffon doux légèrement imbibé d'un détergent neutre. N'utilisez jamais d'alcool, de diluant ou d'autres solvants liquides.

Quelle est la puissance maximale supportée par l'enceinte ?

La puissance nominale est de 35 W, avec une puissance maximale de 70 W. Veillez à ne pas dépasser cette limite pour éviter d'endommager l'enceinte.

Quelles sont les dimensions et le poids de l'enceinte ?

L'enceinte mesure L285 x P411 x H285 mm et pèse 11 kg. Le support standard a une hauteur de 723 à 733 mm et pèse 14 kg ; le support court fait 335 à 345 mm de haut pour 7 kg.

Puis-je utiliser l'enceinte sans support ?

Il est déconseillé de séparer l'enceinte du support. Ne placez pas l'enceinte directement sur des surfaces dures, car cela pourrait l'endommager. Utilisez toujours le support fourni.

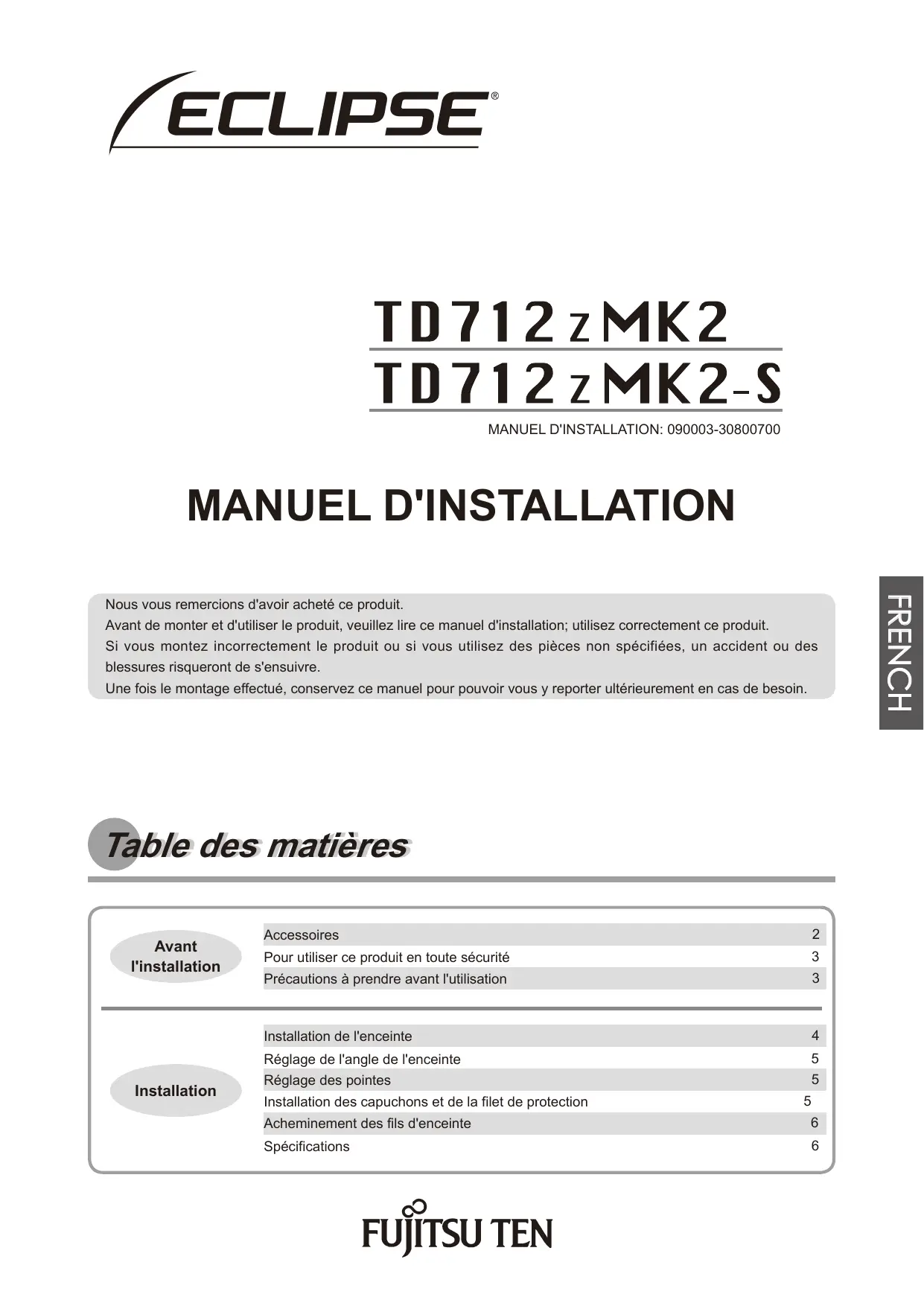

MODE D'EMPLOI TD712ZMK2 ECLIPSE

Nous vous remercions d'avoir acheté ce produit.

Avant de monter et d'utiliser le produit, veuillez lire ce manuel d'installation ; utilisez correctement ce produit.

Si vous montez incorrectement le produit ou si vous utilisez des pièces non spécifiées, un accident ou des blessures risqueront de s'ensuivre.

Une fois le montage effectué, conservez ce manuel pour pouvoir vous y reporter ultérieurement en cas de besoin.

Table des matières

Avant l'installation	Accessoires	2
	Pour utiliser ce produit en toute sécurité	3
	Précautions à prendre avant l'utilisation	3
Installation	Installation de l'enceinte	4
	Réglage de l'angle de l'enceinte	5
	Réglage des pointes	5
	Installation des capuchons et de la filet de protection	5
	Acheminement des fils d'enceinte	6
	Spécifications	6

Manuel d'installation

Garantie

Ce produit est une enceinte qui a été conçue en utilisant la théorie de la dimension temporelle.

La dimension temporelle produit les changements qui se produisent dans le temps dans les ondes sonores depuis le moment de leur sortie jusqu'à leur disparition. Son but est de produire ces ondes sonores qui sont aussi proches que possible des sons enregistrés originaux. Le système audio en dimension temporelle permet la reproduction fidèle de l'orientation des sons et des nuances ajoutées par les artistes enregistrés.

Pour utiliser ce produit en toute sécurité

Les symboles d'AVERTISSEMENT et de PRECAUTION suivants sont utilisés dans tout ce manuel et sur le produit. Ces symboles donnent à l'insextatur et aux utilisateurs des informations de sécurité importantes pour éviter tout risque de blessures corporelles et de dommages au produit. Veiliez tout d'abord à comprendre parfaitement la signification de chaque symbole avant de poursuivre la lecture de ce manuel.

Avertissement

Ce symbole d'Avertissement indique une situation dans laquelle des manipulations incorrigées risquent d'entraîner des blessures graves ou mortelles.

Précaution

Ce symbole de "Précaution" indique une situation dans laquelle des manipulations incorrectes risquent d'entraîner des blessures corporelles, ou seulement des dommages matériels.

Conseil

Ce chapitre contient des informations pouvant aider à éviter des problèmes et dommages à l'unité, ainsi que d'autres informations utiles.

Avertissement

N'installez pas ce produit à des endroits élevés. Il risquerait de tomber et de causer des blessures. - Ne démontez pas ce produit. N'utilisez pas ce produit à des endroits très humides. Un incendie ou une électrocution risqueraient de s'ensuivre.

Précaution

• N'utilise pas le support pour supporter d'autres articles.
• Montez le support sur une surface plane. Si vous placez le support sur une surface irrégulière, il risquera de se renverser et de causer des blessures.
• Ne placez pas le support à un endroit où des personnes passent régulièrement. Une personne butant contre le support risquera de se blesser.
• Placez le support sur un plancher solide et bien plat. Si vous installez le support à un endroit instable, il risquera de tomber et de causeurs des blessures.
• Ne laisses pas tomber ce support ou ne le faites pas trainer par terre lorsque vous le montez ou que vous le transportez. Si vous le renversez ou le faites trainer par terre, vous risque de blesser quelqu'un ou d'abîmer le plancher.
• Ne montez pas sur le support ou ne vous y suspendez pas. Veillez particulièrement à ce que des enfants ne fassent pas ceci. Le support risquerait de tomber ou de se rompre et de causer des blessures.
• Le support est lourd; faites donc bien attention lorsqu vous le déballez ou que vous le déplacez. Si vous le soulevez incorrectement, vous risquez de vous faire mal au dos, et si vous le laissez, vous risquez de vous blesser les pieds.

Précautions à prendre avant l'utilisation

Veillez à toujours baisser le volume avant d'allumer l'appareil et avant de commuter l'entrée. Une émission sonore forte et soudaine risquerait d'endommager les enceintes connectées. - Même une musique/agréable peut parfois déranger le voisinage. Afin d'éviter de déranger vos voisins, écoutez votre appareil à un niveau sonore approprié. Rappelez-vous que la nuit, même des sons de faible volume s'entendent de loin.

Contribuez à prendre un environnement faisant.

Veillez toujours à couper le courant avant de connecter les enceintes. - Ne séparez pas l'enceinte du support. - Ne placez pas l'enceinte directement sur des surfaces dures. La surface risquerait d'être abimée. Veillez à ne pas renverser le support. - Nettoyez le support en l'essuyant soigneusement avec un chiffon doux imbibé de détergent neutre. Pour nettoyer ce produit, n'utilisez pas de solvants liquides tels que de l'alcool ou du diluant.

• Installation de l'enceinte -

1 Placez le support à l'endroit voulu.

Le montage de cet appareil doit être effectué sur une surface horizontale et rigide. Si vous placez le support à un endroit gênant le passage, des personnes risqueront d'être blessées.

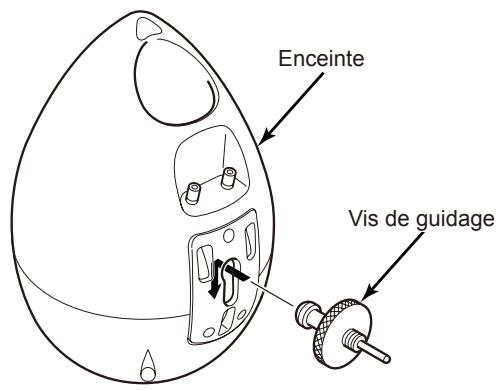

3 Installez la vis de guidage sur l'enceinte comme indiqué sur l'illustration.

Si vous placez l'enceinte sur le sol, mettez des matériaux de protection sur le sol pour éviter d'endommager l'enceinte et le sol.

Lorsque vous mettez l'enceinte en place, veillez à ne pas toucher le papier du cône. Vous risqueriez d'endommager l'enceinte. Lorsque vous placez l'enceinte sur le support, n'inclinez pas l'enceinte par mégarde, sinon vous risqueriez d'endommager la base de l'enceinte. Lorsque vous placez l'enceinte sur le support, ne l'inclinez pas quand vous effectuez les travaux, sinon la goupille de guidage risquerait de tomber et de causer des blessures ou des dommages au sol.

Conseil

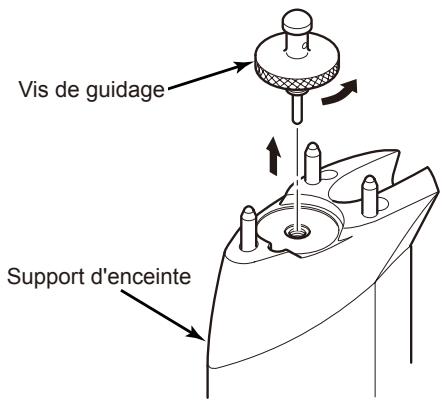

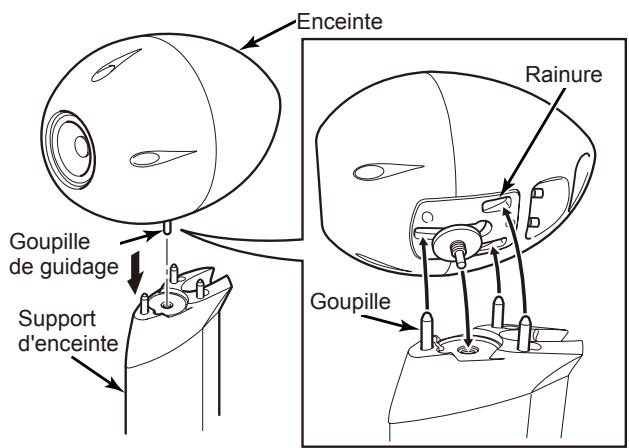

Insérez la goupille de guidage dans le support, et alignez l'enceinte sur les trois goupilles.

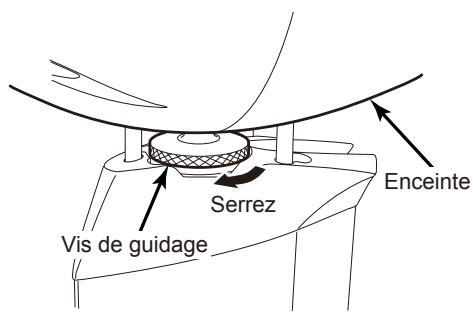

5 Serrez la vis de guidage pour fixer l'enceinte sur le support.

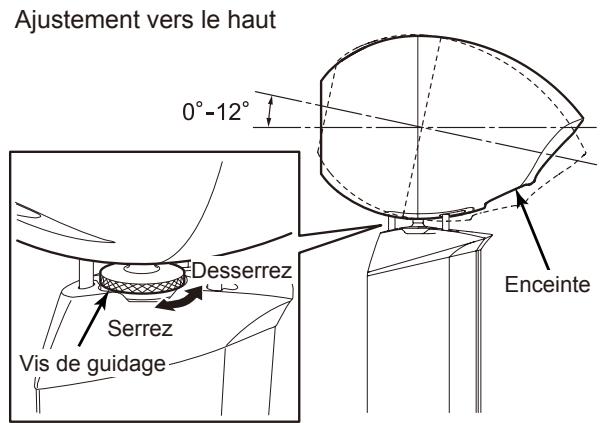

1 Desserrez la vis de guidage et inclinez l'enceinte à l'angle désiré. 2 Une fois que vous avez déterminé l'angle, serrez la vis de guidage pour fixer l'enceinte.

Conseil

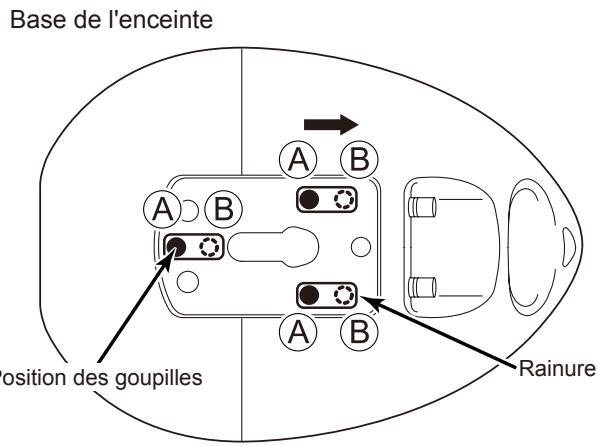

• L'angle de l'enceinte est de lorsque les goupilles du support sont à la position A, et est de lorsque les goupilles du support sont à la position B.
• Soutenez l'enceinte avec la main lorsque vous serrez la vis de guidage.

Réglage des pointes

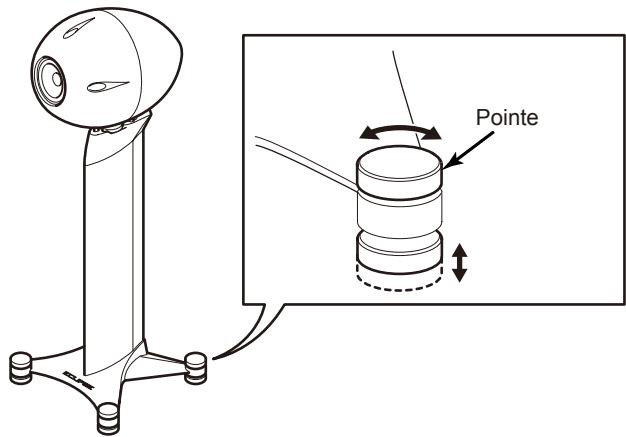

1 Faites tourner les pointes pour régler comme indiqué sur l'illustration.

Conseil

• Faites tourner les quatre pointes à fond dans le sens inverse des aiguilles d'une montre avant de placer le support sur le sol.
• Tournez les pointes une par une dans le sens des aiguilles d'une montre. Lorsque vous sentez que les extrémités des pointes entrent en contact avec le plateau, cessez alors de tourner les pointes. (La plage de réglage est de 10 mm.)

- Installation des capuchons et de la filet de protection -

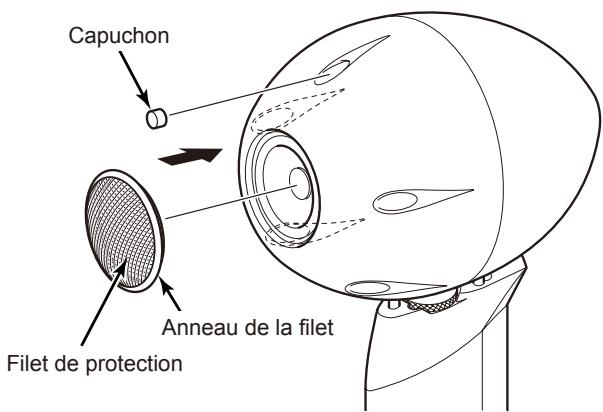

Fixez les capuchons aux cinq emplacements indiqués sur l'illustration. 2. Installez la filet de protection.

Conseil

• Le filet de protection peut être fixé lorsque l'enceinte n'est pas utilisée, ou quand l'utilisateur le désire.
• Si le filet de protection sort de l'anneau du filet, remettez le filet de protection en place dans la rainure de l'anneau du filet.

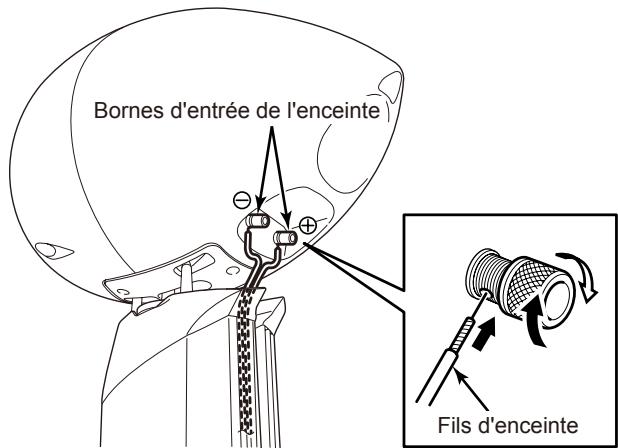

1 Insérez l'extrémité des câbles d'enceinte dans les orifices prévus à cet effet et bloquez les bornes.

Lorsque vous connectez les fils d'enceinte, insérez correctement les extrémités des fils d'enceinte afin qu'ils n'entrent pas en contact avec les bornes voisines.

Conseil

Lorsque vous connectez le cordon de l'enceinte à l'enceinte, faites passer le cordon de l'enceinte dans la rainure du support pour améliorer l'apparence. (Si le diamètre est inférieur à 7 mm.)

Les spécifications et l'apparence sont sujettes à changements sans préavis.

• Enceinte

Diamètre	φ 12cm
Démagnetisation	Conception de démagnetisation (JEITA)
Type	Bass-reflex
Résistance d'entrée	Nominale 35 W / Maximum 70 W
Impédance	6Ω
Dimensions extérieures	W285×D411×H285 (mm)
Poids	11kg

Support

	TD712 z MK2	TD712 z MK2-S
Hauteur totale	723mm ~ 733mm	335mm ~ 345mm
Poids	14kg	7kg
