307 - Enceinte audio ECLIPSE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 307 ECLIPSE au format PDF.
| Marque | ECLIPSE |
| Modèle | 307 |
| Type de produit | Enceinte amplifiée (système actif) |
| Type d'amplification | BTL (Bridge Tied Load) |
| Puissance maximale | 15 W |
| Puissance nominale | 12 W |
| Réponse en fréquence | 20 Hz – 100 kHz (±3 dB) |
| Distorsion harmonique totale | 0,05 % (8 W, 1 kHz) |
| Rapport signal/bruit | 65 dB |
| Impédance d'entrée | 10 kΩ |
| Impédance des enceintes | 8 Ω |
| Alimentation | Adaptateur CA fourni |
| Connectivité | Entrée ligne mini-jack stéréo, sortie ligne pour caisson de basses, bornes d'enceinte |
| Accessoires fournis | Amplificateur, adaptateur CA, câble mini-jack stéréo (1,5 m), câble d'enceinte (3 m, paire), clé hexagonale, entretoise en caoutchouc, attaches-câbles, autocollant logo, câble RCA vers mini-jack (1,5 m), garantie, mode d'emploi |
| Instructions de sécurité | Lire attentivement avant utilisation. Ne pas exposer à l'humidité. Débrancher en cas d'orage. Confier les réparations à un personnel qualifié. |
| Entretien et nettoyage | Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants. |
| Réparabilité | Aucune pièce réparable par l'utilisateur. Contacter le service client pour toute réparation. |
| Environnement d'utilisation | Intérieur sec, tempéré, à l'abri de la lumière directe du soleil et des sources de chaleur. |
FOIRE AUX QUESTIONS - 307 ECLIPSE
Questions des utilisateurs sur 307 ECLIPSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice 307 - ECLIPSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 307 de la marque ECLIPSE.

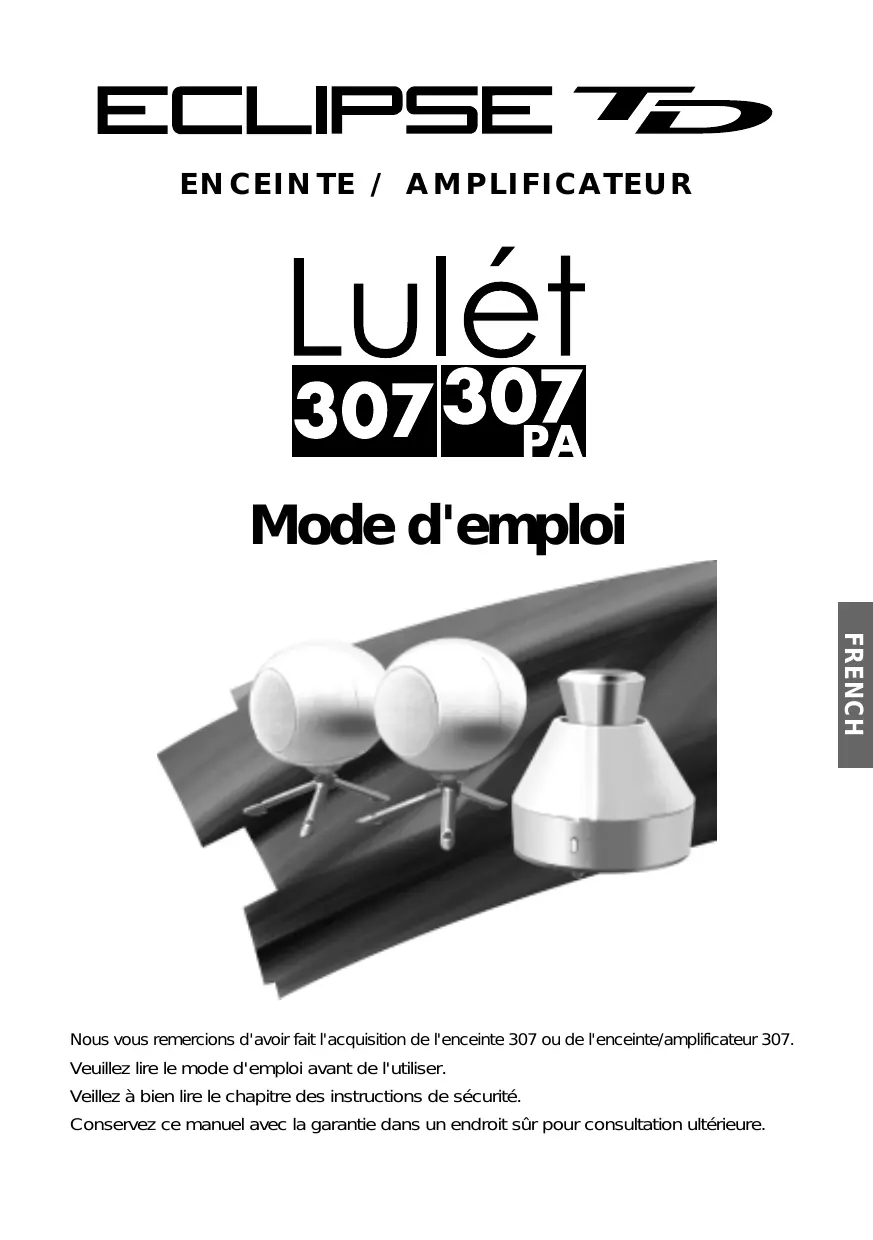

MODE D'EMPLOI 307 ECLIPSE
Nos vous remercions d'avoir fait l'acquisition de l'enceinte 307 ou de l'enceinte/amplificateur 307.
Veuillez lire le mode d'emploi avant de l'utiliser.
Veillez bien lire le chapitre des instructions de sécurité.
Conserve ce manuel avec la garantie dans un endroit sûr pour consultation ultérieure.
Table des matières
Instructions importantes de sécurité 31
Remarques concernant l'utilisation 34
Nom et fonction des pièces/Connexions 35
Installation 38

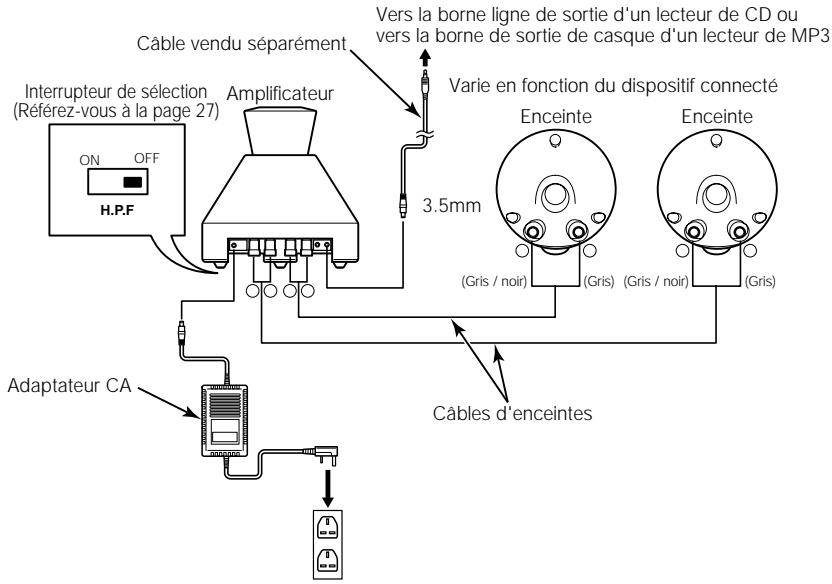

Exemples de connexions 39
Spécifications 40
Accessoires
| No. | Accessories | Quantité | |
| 307 | 307PA | ||
| 1 | Enceinte de 65 mm [2/16"] de diamètre | 1 | 2 |
| 2 | Amplificateur | 1 | |
| 3 | Adaptateur CA | 1 | |
| 4 | Câble pour mini prise stéréo (1.5 m) | 1 | |
| 5 | Câble d'enceinte de 3 m Fil parallele ( ⊕ : gris, ∅ : gris/noir) | 2 | |
| 6 | Mode d'emploi | 1 | 1 |
| 7 | Garantie | 1 | 1 |
| 8 | Clé hexagonale | 1 | 1 |
| 9 | Entretoise en caoutchouc | 1 | 2 |
| 10 | Attaché-câbles | 2 | |
| 11 | Autocollant du LOGO | 1 | 2 |
| 12 | Câble RCA pour mini prise stéréo (1.5 m) | 1 | |
Le câble RCA pour mini prise stéréo (1,5 m) sert à connecter l'amplificateur à un appareil de lecture doté d'une borne de sortie stéréo RCA comme un lecteur de CD.
AVERTISSEMENT : Afin d'éviter tout danger de suffocation, gardez les sacs en plastique hors de la portée des enfants.
Ce produit est un système d'amplificateur conçu en utilisant la théorie de la dimension temporelle afin d'optimiser la qualité du fonctionnement et de la performance des enceintes.
En quoi consiste la théorie de la dimension temporelle?
La dimension temporelle produit les changements qui se produisent dans le temps dans les ondes sonores depuis le moment de leur sortie jusqu'à leur disparition. Son but est de produire ces ondes sonores qui sont aussi proches que possible des sons enregistrés originaux.
Le système audio en dimension temporelle permet la reproduction fidèle de l'orientation des sons et des nuances ajoutées par les artistes enregistrés.
Importantes instructions de sécurité
ATTENTION: AFIN DE REDUIRE LES RISQUES D'ELECTROCUTION, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR A L'INTERIEUR. CONFIER LA REPARATION A DU PERSONNEL DE DEPANNAGE QUALIFIE.
Avertissement
AFIN DE REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CET APPAREIL A L'HUMIDITE OU A LA PLUIE.
Explication des symboles graphiques
Le symbole de l'éclair avec une tête de flèche à l'intérieur d'un triangle équilatéral est sensé vous alerter de la présence d'un "voltage dangereux" non isolé à l'intérieur du produit pouvant être d'une intensité suffisante pour constituer un risque de choc électrique.
Le point d'exclamation contenu dans un triangle équilatéral est sensé vous alerter de l'existence d'importantes instructions de fonctionnement et d'entretien (dépannage) dans la documentation accompagnant l'appareil.
Attention
POUR EVITER LES CHOC ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.
1. Lisez les instructions
Lisez bien toutes les instructions de sécurité et de fonctionnement avant de faire fonctionner l'appareil.
2. Suivez les instructions
Suivez toutes les instructions de fonctionnement et autres.
3. Conservez les instructions
Veuillez conserver les instructions de sécurité et de fonctionnement afin de pouvoir vous y référer ultérieurement.
4. Avertissements
Veuillez respecter tous les avertissements se trouvant sur l'appareil et dans les instructions.
5. Alimentation
Ne faites fonctionner l'alimentation que depuis la source d'alimentation indiquée sur l'étiquette signalétique. Si vous n'êtes pas certain du type de l'alimentation
de votre foyer, veillez consulter votre revendeur ou la Compagnie de fourniture d'électricité locale.
6. Soins généraux à apporter à l'appareil
Un incendie ou un choc électrique pouvant se produire, n'ouvre pas et ne modifie pas l'appareil. Ne place pas de vases de fleurs, de plantes en pot, de tasses, de produits cosmétiques, de médicaments, de récipients contenant du liquide ou de petits objets en métal sur ou à proximité de l'appareil. Ne place aucun objet sur l'appareil et n'insérez pas ou ne laissez pas tomber d'objets en métal ou combustibles ou de liquides dans l'appareil sous peine d'incendie ou de choc électrique. Si du liquide ou des corps étrangers pénètre dans l'appareil, débranchez-le immédiatement, l'utilisation dans ces conditions pouvant provoquer un incendie ou un choc électrique.
électrique. Ne placez pas l'appareil sur un tuner, sur une platine audio ou tout autre appareil électrique. Ne montez pas ou ne vous asseyez pas sur l'appareil. L'appareil peut se renverser et entraîner des dégâts ou des blessures. Veuillez consulter l'organisme de service à la clientèle de la société pour l'inspection de l'intérieur, le réglage ou la réparation.
7. Endroits où ne pas utiliser l'appareil
N'utilisez pas l'appareil dans des salles de bain, dans des endroits exposés à la pluie ou à la neige, sur une plage, à proximité d'eau ou dans des conditions humides. Ne placez pas l'appareil dans des endroits instables, dans des cuisines, à proximité d'humidificateurs ou dans tout endroit où l'exposition à de la fumée ou à de la vapeur est possible. Ne placez pas l'appareil à la lumière directe du soleil, à proximité d'appareils de chauffage ou de flammes vives. Cela peut provoquer un incendie, un accident ou un mauvais fonctionnement. Ne placez pas l'appareil dans des endroits exposés à de l'air froid ou dans un courant d'air. Cela peut entraîner de la condensation, des fuites de courant ou des dégâts thermiques. N'utilisez pas l'appareil dans des endroits poussiéreux ou sales. Une ventilation de chaleur diminuée peut entraîner des dégâts thermiques.
8. Chaleur de l'appareil
Le fond et les côtés de l'appareil peuvent chauffer pendant l'utilisation et ne doivent pas être touchés. Cela peut entraîner des brûlures. Ne connectez ou ne déconnectez les câbles d'enceinte qu'après le refroidissement de l'alimentation.
9. Déplacement de l'appareil
Lors du déplacement de l'appareil, mettez l'alimentation de tous les appareils connectés hors tension et débranchez les cordons d'alimentation, les câbles de connexion, les câbles d'enceinte et autres câbles. Le déplacement de l'appareil alors que les câbles sont connectés peut entraîner l'endommagement des câbles, un incendie ou un choc électrique. L'appareil est lourd, faites donc attention lors du déballage, du déplacement ou du levage.
La fabrication crée également des emplacements aigus sur l'appareil. Faites très attention lors de la manipulation.
Le bouton du volume pouvant être
séparé de l'amplificateur, ne tenez jamais l'amplificateur par le bouton du volume pour le déplacer.
10. Cordon d'alimentation
N'utilisez que le cordon d'alimentation fourni et ne le pliez pas, ne le tordez pas, ne le modifiez pas pour le réparer ou ne le coincez pas sous l'appareil. Les objets lourds, la chaleur ou la tension peuvent également endommager le cordon d'alimentation et entrainer un incendie ou un choc électrique. Lors du débranchement du cordon d'alimentation d'une prise secteur, ne tirez pas sur le cordon. Tirer sur le cordon peut l'endommager et entrainer un incendie ou un choc électrique. Ne touchez pas le cordon d'alimentation avec les mains mouillées. Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage et n'utilisez pas l'appareil si la fiche d'alimentation est lâche dans la prise secteur ou si la fiche ou le cordon sont chauds. Si le cordon est endommagé, remplacez-le, continuer de l'utiliser pouvant entrainer un incendie ou un choc électrique.
11. Fiche de l'appareil
Insérez la fiche à fond dans une prise secteur. Une insertion incomplete peut entraîner une production de chaleur. Le contact avec les broches de la fiche peut également entraîner un choc électrique. Ne connectez pas l'appareil à une prise secteur dont la connexion est lâche, même lorsque la fiche est insérée à fond. N'utilisez pas l'appareil si la fiche est chaude. La production de chaleur peut entraîner un incendie.
Si de la poussière ou des particules métalliques s'accumulent sur ou à proximité des broches, essuyez la fiche avec un chiffon sec après l'avoir débranchée. Continuer de l'utiliser peut entrainer un incendie ou un choc électrique.
12. Signes de danger
Si vous remarquez un bruit étrange, de la fumée, une odeur inhabituelle ou toute autre condition anormale, mettez l'appareil hors tension, débranchez le cordon d'alimentation de la prise secteur et faites inspecter l'appareil. Continuer d'utiliser l'appareil peut entraîner un incendie ou un choc électrique.
13. Orages électriques
Pendant les orages électriques, débranche
chez l'appareil et évitez tout contact avec l'antenne et le cordon d'alimentation. La foudre peut entraîner un incendie, un choc électrique ou un mauvais fonctionnement.
14. Hausse de la température interne
Afin d'éviter la hausse de la température interne lors de l'installation de l'appareil, laissez un espace entre l'appareil et les murs et tout autre appareil. Lors de l'installation sur une étagère ou toute autre installation, laissez un espace d'au moins 10cm au-dessus et sur les côtés, la hausse de la température interne pouvant entraîner un incendie. L'appareil est muni d'orifices de ventilation destinés à empêcher la hausse de la température. Le blocage de ces orifices diminue la ventilation et peut entraîner un incendie. Prenez note des points suivants:
Ne placez pas l'appareil dans un endroit mal ventilé
Ne placez pas l'appareil sur un tapis ou sur un lit
N'obstruez pas les orifices de ventilation
N'inclinez pas l'appareil ou ne le mettez pas la tête en bas
15. Adaptateur CA
N'utilisez que l'adaptateur CA fourni et veillez à l'utiliser dans un endroit suffisamment ventilé et sans humidité.
16. Non utilisation prolongée
S'il est vraisemblable que l'appareil ne va pas être utilisé pendant une longue période, mettez l'alimentation hors tension et débranchez-le de l'alimentation.
17. Ajustement du volume
Si des bruits anormaux sont produits pendant la lecture à haut volume, réduisez le niveau du volume. Dessins déformés peuvent entrainer la surchauffe des enceintes et de l'amplificateur. Avant de mettre l'alimentation en circuit, réglez le volume de l'amplificateur sur le minimum. Des bruits soudains et forts peuvent endommager l'ouie.
18. Connexion à un téléviseur/autre appareil audio
Lors de la connexion à un téléviseur ou à un autre appareil audio, mettez toujours l'alimentation hors tension, lisez le mode d'emploi de chaque dispositif et suivez les instructions de connexion.
N'utilisez que les câbles spécifiés.
L'utilisation de câbles ou de rallonges non spécifiés peut entraîner une production de
chaleur, des brûlures et un incendie.
19. Antenne
Toute antenne extérieure doit être située loin des lignes électriques.
20. Entretien
Avant d'entreprendre l'entretien, déconnectez l'appareil de l'alimentation. Faites nettoyer l'intérieur de l'appareil environ une fois par mois par du personnel qualifié. La poussière accumulée à l'intérieur et de longues périodes sans nettoyage peuvent entraîner un incendie ou un mauvais fonctionnement. Avant de nettoyer cet appareil, assurez-vous que l'alimentation est hors tension et que le cordon d'alimentation est débranché de la prise secteur. Nettoyez-le à l'aide d'un chiffon doux. Si l'appareil est particulièrement sale, humectez le chiffon et essorez-le bien avant de l'utiliser. Terminez en l'essuyant avec un chiffon doux et sec. N'utilisez pas de solvants liquides comme de l'alcool ou du diluant pour nettoyer ce produit, ces produits chimiques peuvent endommager le coffret.
21. Réparation
L'appareil ne doit être réparé par du personnel qualifié que lorsque :
Le cordon ou la fiche d'alimentation sont endommagés,
des objets ou du liquide ont pénétré dans l'objet,
L'appareil a été exposé à la pluie,
l'appareil présente un mauvais fonctionnement, ou
l'appareil est tombé ou le coffret est endommagé.
22. Enfants
Faites particulièrement attention dans les foyers où il y a des enfants.
23. Panne temporaire
Lorsque cet appareil subit un choc externe violent (comme un impact, de l'électricité statique ou une saute de courant à la suite d'un éclair) ou si l'appareil est utilisé de façon incorrecte, il peut cesser de fonctionner correctement.
Dans de tels cas, appuyez sur la touche d'alimentation pour permettre l'alimentation hors tension, remettez-le sous tension et assurez-vous que l'appareil fonctionne normalement.
Réglage du volume
Mettez le volume au plus bas avant d'allumer l'appareil.
Une sortie forte et soudaine peut endommager les enceintes.
Étiquette concernant le volume
Afin d'éviter de déranger vos voisins, écoutez votre appareil à un niveau sonore approprié.
Rappelez-vous que la nuit, même les bas volumes s'entendent de loin.
Contributez à maintenir un environnement plaisant.
Connexion du cordon d'enceinte
Connectez toujours les systèmes d'enceinte avec l'alimentation sur la position d'arrêt.
Si un câble d'enceinte est accidentellement mis en court-circuit, le circuit de protection de l'amplificateur fonctionne et la sortie audio est temporairement arrêtée.
Dans ce cas, débranchez le cordon d'alimentation de la prise secteur, rectifiez la zone en court-circuit et rebranchez le cordon d'alimentation à la prise secteur.
La sortie de cet amplificateur est du format BTL. Évitez de connecter le côté négatif au côté négatif d'un autre dispositif au moyen d'un sélecteur d'enceinte ou autre (le côté négatif n'est pas du voltage GND).

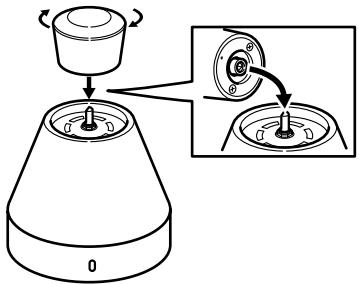

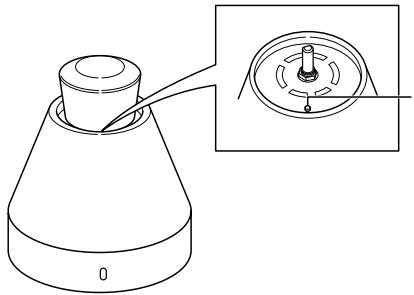

Bouton du volume
Fixez le bouton du volume à l'amplificateur comme montré dans la figure suivante.
Attention
Afin de protéger les pièces internes, le bouton du volume se sépare de l'amplificateur lorsqu'une force excessive est appliquée au bouton.

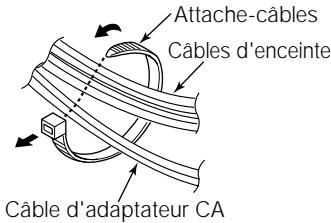

Acheminement des câbles d'enceinte
Liez les câbles d'enceinte à l'aide des attaches-cables accessoires.

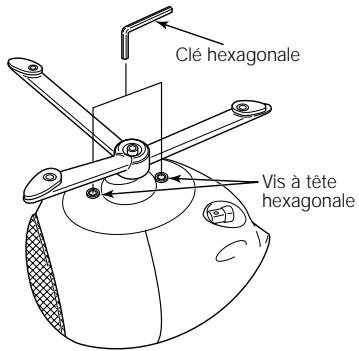

Vis à tête hexagonale
Si la base des enceintes est lâche après avoir ajusté l'angle, utilisez une clé hexagonale pour desserrer la vis à tête hexagonale à la base de l'enceinte.

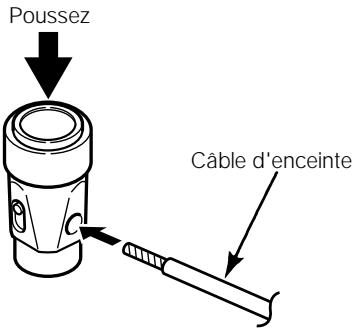

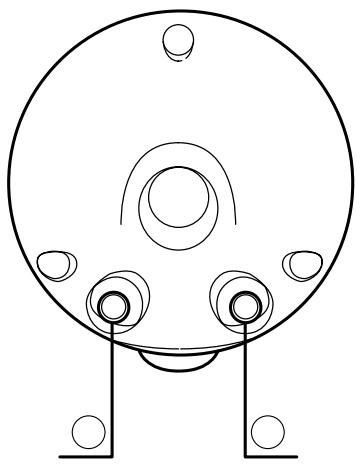

Bornes d'entrée des enceintes
Lors de la connexion des enceintes, insérez l'extrémité des câbles d'enceinte sans qu'elle touche les bornes voisines.
Tout en appuyant du doigt sur la borne, insérez le câble d'enceinte dans l'orifice.
Assurez-vous que le cable d'enceinte ne ressort pas après avoir relâché la borne.
Connectez le cable avec la bande noire à la borne noire.
Il est recommandé d'utiliser les câbles d'enceinte accessoires. (Ces câbles sont conçus pour fournir une qualité de son optimale pour ce système.)
Le 307 n'est pas doté de câbles accessoires, vous devez donc en faire l'acquisition séparément. (Assurez-vous de la bonne connexion des câbles et ).

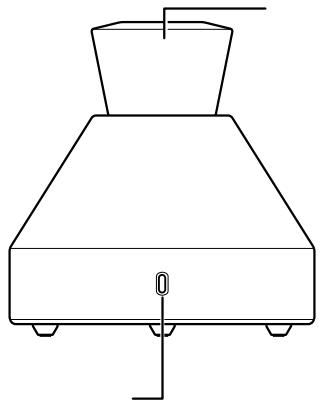

Témoin d'alimentation
Touche d'alimentation "ON" : le témoin s'allume Touche d'alimentation "OFF"
Bouton de commande du volume.
Utilise ce bouton pour régler le volume.
Si l'amplificateur est connecté à un dispositif de lecture tel qu'un lecteur de CD portable ou à la prise de casque d'un ordinateur, ajustez le volume au niveau approprié sur le dispositif de lecture ou sur l'ordinateur.

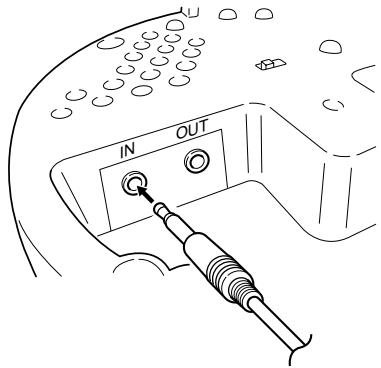

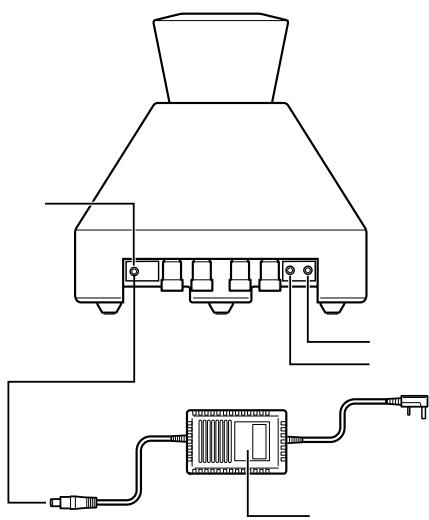

Borne d'entrée de ligne
Utilisez un mini câble stéreo pour connecter un dispositif à cette borne.
Si l'amplificateur est connecté à un dispositif de lecture tel qu'un lecteur de CD portable ou à la prise de casque d'un ordinateur, utilisez le mini câble stéreo accessoire.
Borne de sortie de ligne
Cette borne est utilisée pour sortir des signaux de l'amplificateur à une enceinte de sous-graves. Pour la sortie stéréo, le volume du signal de sortie augmente lorsque le bouton de commande du volume est tourné dans le sens des aiguilles d'une montre.
Touched'alimentation
Appuyez sur cette touche pour permettre l'alimentation sous et hors tension.
Connecteur d'alimentation
Connectez l'alimentation à cet endroit. Ne connectez rien d'autre que l'adaptateur CA, cela peut entraîner des problèmes de fonctionnement et/ou un incendie.
Adaptateur CA
Le voltage d'entrée et la forme de la fiche varient en fonction de la destination.

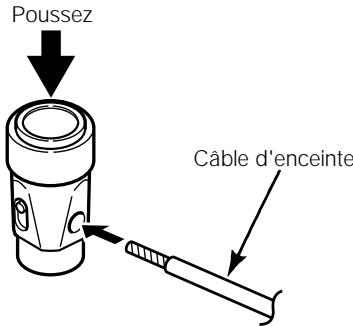

Bornes des sorties d'enceinte
Lors de la connexion des enceintes, insérez l'extrémité des câbles d'enceinte de façon à ce qu'elle n'entre pas en contact avec le corps de l'enceinte ou les bornes avoisinantes.
Tout en appuyant du doigt sur la borne, insérez le cable d'enceinte dans l'orifice. Assurez-vous que le cable d'enceinte ne ressort pas après avoir relâché la borne.
Connectez le câble avec la bande noire à la borne noire.

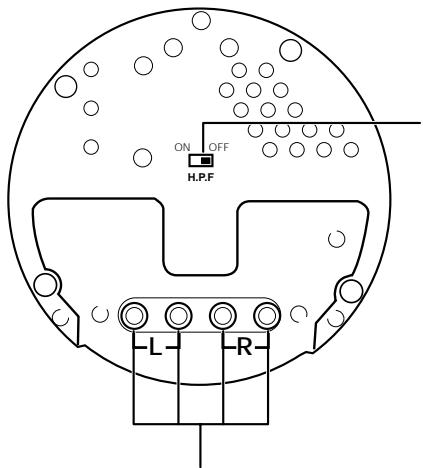

Interrupteur h. p. f.

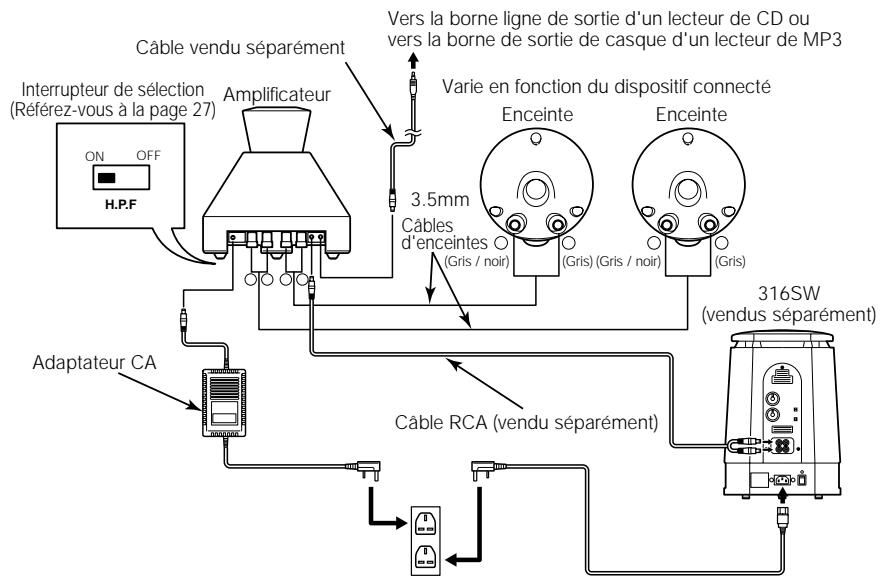

Lorsqu'une enceinte de sous-graves est connectée à l'amplificateur, réglez l'interrupteur sur "ON" pour couper la gamme des basses du signal de sortie de l'enceinte.
Installation
Position d'installation des enceintes Les enceintes peuvent être suspendues au plafond ou fixées perpendiculairement au mur et peuvent être également placées sur le plancher. Insérez les vis dans les orifices des jambes du trépied pour fixer les enceintes sur de telles surfaces.
Attention
Consultez un technicien qualifié pour les emplacements et les méthodes d'installation. Si les enceintes sont installées dans un endroit inapproprié ou selon une méthode d'installation inappropriée, elles peuvent tomber.

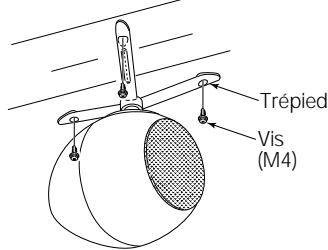

Installation sur un plafond
Installation sur un mur

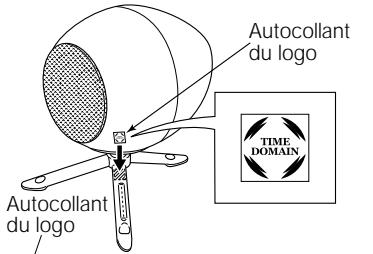

Fixation de l'autocollant du logo "TIME DOMAIN
Fixez l'autocollant du logo "TIME DOMAIN" sur l'enceinte.
Retirez et collez le papier libre.
Exemple de fixation
ECLIPSE TO
Enlèvement du filet de protection et installation de l'entretoise en caoutchouc
Le filet de protection des enceintes peut être retiré si vous le désirez. Lorsque le filet de protection est retiré, installez l'entretoise en caoutchouc avant d'utiliser les enceintes.

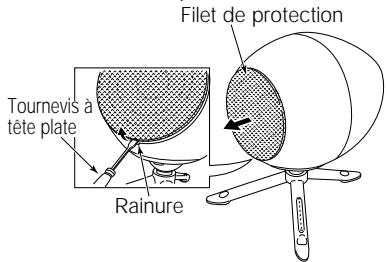

1 Enlèvement du filet de protection
- Insérez un tournevis à tête plate ou tout autre outil similaire dans la rainure du filtre de protection et soulevez-le pour soulever le filtre de protection.
- Retirez le filtre de protection.

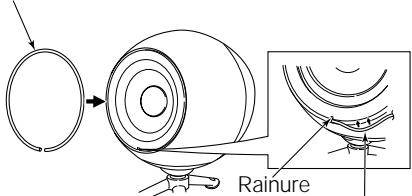

2 Installation de l'entretoise en caoutchouc
- Repoussez l'entretoise en caoutchouc dans la rainure de l'enceinte à partir du cran de l'enceinte.
Entretoise en caoutchouc
Entretoise en caoutchouc
Attention
Ne touchez pas au cône en papier de l'enceinte avec les mains.
- Utilisez des ciseaux pour couper toute partie inutilde l'entretoise en caoutchouc.
Entretoise en caoutchouc
Attention
Veillez à ne pas endommager le cone de l'enceinte avec les ciseaux.
Spécifications
Les spécifications et l'apparence sont sujettes à changements sans préavis.
Amplificateur
puissance maximale: 15W
15W
Type de puissance: BTL
Haute distorsion harmonique totale: 0.05% (à une puissance 8W, 1kHz)
Caractéristiques des fréquences: 20Hz -- 100kHz (± 3dB)
Sensibilité d'entrée: 180mVrms (à une puissance de 12W)
Taux de signal à bruit: 65dB
Taux de séparation: 50dB
Impédance d'entrée: 10k
Résistance d'entrée: Nominale 12 W / Maximum 24 W (avec boîtier)
Impedance: 8
