MODE D'EMPLOI 316SW ECLIPSE

Nous you remercions d'avoir fait l'acquisition de I'ENCEINTE DE SOUS-GRAVES 316SW.

Veuillez lore ce mode d'emploi avant de l'utiliser.

Veillez à bien dire le chapitre des instructions de sécurité.

Conserve ce mode d'emploi dans un endroit sur pour consultation ultérieure.

Avant-propos

Table des matieres

Important instructions de sécurité 27

Remarques concernant l'utilisation 30

Nom et fonction des pieces 31

Exemples de connexions 33

Specifications 35

Accessoires

ENCEINTE DE SOUS-GRAVES× 1

Cable d'alimentation x 1

Mode d'emploi× 1

Garantie x 1

AVERTISSEMENT : Afin d'éviter tout danger de suffocation, gardez les sacs en plastique hors de la portée des enfants.

Ce produit est un système d'enceinte de sous-graves concu en utilisant la théorie de la dimension temporelle afin d'effectuer une lecture dessons rapides et très graves.

En quoi consiste la théorie de la dimension temporelle?

La dimension temporelle produit les changements qui se produit dans le temps dans les ondes sonores depuis le moment de leur sortie jusqu'à leur disparition. Son but est de reproductive des ondes sonores aussi proches que possible des sons enregistrres originaux. Les systèmes audio en dimension temporelle permettent de reproduce fidèlement l'orientation des sons et les nuances ajoutées par les artistes enregistrés.

Importants instructions de sécurité

ATTENTION; AFIN DE REDUIRE LES RISQUES D'ELECTROCUTION, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR A L'INTERIEUR. CONFIER LA REPARATION A DU PERSONNEL DE DEPANNAGE QUALIFIE.

AVERTISSEMENT

AFIN DE REDUIRE LES RISQUES D'INCENDIE OU D'LECTROCUTION, NE PAS EXPOSER CET APPAREIL A L'HUMIDITE OU A LA PLUIE.

Explication des symboles graphiques

Le symbole de l'éclair avec une tête de flèche à l'intérieur d'un triangle équilatéral est sensé vous alerter de la présence d'un "voltage dangereux" non isolé à l'intérieur du produit pouvant être d'une intensité suffisante pour constituer un risque de chocolélectrique.

Le point d'exclamation contenu dans un triangle équilatéral est sensé vous alerter de l'existence d'importantes instructions de fonctionnement et d'entretien (dépannage) dans la documentation accompagnant l'appareil.

ATTENTION

POUR EVITER LES CHOC ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

1. Lisez les instructions

Lisez bien toutes les instructions de sécurité et de fonctionnement avant de faire fonctionner l'appareil.

2. Suívez les instructions

Suivez toutes les instructions de fonctionnement et autres.

3. Conserve les instructions

Veuillez conserve les instructions de sécurité et de fonctionnement afin de pouvoir vous y reférer ultérieurement.

4. Avertissements

Veuillez respecter tous les avertissements se trouvant sur l'appareil et dans les instructions.

5. Alimentation

Ne faites fonctionner l'alimentation que depuis la source d'alimentation indiquée sur I'etiquette signalétique. Si vous n'etes

pas certain du type de l'alimentation de votre foyer, veuillez consulter libre revendeur ou laOMPagne de fourniture d'électricité locale.

6. Soins généraux à apporter à l'appareil

Un incendie ou un choc électrique pouvant se produit, n'ouvre pas et ne modifie pas l'appareil. Ne placez pas de vases de fleurs, de plantes en pot, de tasses, de produits cosmétiques, de Médicaments, de recipients contenant du liquide ou de petits objets en métal sur ou à proximé de l'appareil. Ne placez aucun objet sur l'appareil et n'insérez pas ou ne laissez pas tomber d'objets en métal ou combustibles ou de liquides dans l'appareil sous peine d'incendie ou de chocoléctrique. Si du liquide ou des corps étrangers pénétrent dans l'appareil, débranchez-le immidiatement, l'utilisation

Dans ces conditions pouvant provoquer un incendie ou un choc électrique. Ne placez pas l'appareil sur un tuner, sur une platine audio ou tout autre appareil électrique. Ne montez pas ou ne vous asseyez pas sur l'appareil. L'appareil peut se renverser et entraîner des dégats ou des blessures. Veuillez consulter l'organisme de service à la clientèle de la société pour l'inspection de l'intérieur, le réglage ou la réparation.

7. Endroits où ne pas utiliser l'appareil

N'utilise pas l'appareil dans des salles de bain, dans des endroits exposés à la pluie ou à la neige, sur une plage, à proximité d'eau ou dans des conditions humides. Ne placez pas l'appareil dans des endroits instables, dans des cuisines, à proximité d'humidificateurs ou dans tout endroit ou l'exposition à de la fumée ou à de la vapeur est possible. Ne placez pas l'appareil à la lumière directe du soleil, à proximité d'appareils de chauffage ou de flames vives. Cela peut provoquer un incendie, un accident ou un mauvais fonctionnement. Ne placez pas l'appareil dans des endroits exposés à de l'air froid ou dans un courant d'air. Cela peut entraîner de la condensation, des fuites de courant ou des dégats thermiques. N'utilise pas l'appareil dans des endroits poussièreux ou sales. Une ventilation de chaleur diminuée peut entraîner des dégats thermiques.

8. Chaleur de l'appareil

Le fond et les côts de l'appareil peuvent chauffer pendant l'utilisation et ne doivent pas être touchés. Cela peut entraîner des brûlures. Ne connectez ou ne déconnectez les cables d'enceinte qu'après le refroidissement de l'alimentation.

9. Déplacement de l'appareil

Lors du déplacement de l'appareil, mettez l'alimentation de tous les appareils connectés hors tension et débranchez les cordons d'alimentation, les cables de connexion, les cables d'enceinte et autres cables. Le déplacement de l'appareil alors que les cables sont connectés peut entraîner l'endommagement des cables, un incendie ou un choc électrique. L'appareil est lourd, faites donc attention lors du déballage, du déplacement ou du levage.

La fabrication cree également des emplacements aigus sur l'appareil. Faites très attention lors de la manipulation.

10. Cordon d'alimentation

N'utilise que le cordon d'alimentation fourni et ne le pliez pas, ne le tordez pas, ne le modifiez pas pour le réparer ou ne le coincez pas sous l'appareil. Les objets lourds, la chaleur ou la tension peuvent également endommager le cordon d'alimentation et entraîner un incendie ou un chic électrique. Lors du débranchement du cordon d'alimentation d'une prise secteur, ne tirez pas sur le cordon. Tirer sur le cordon peut l'endommager et entraîner un incendie ou un chic électrique. Ne touche pas le cordon d'alimentation avec les mains mouillés. Ne placez pas le cordon d'alimentation à proximate d'un appareil de chauffage et n'utilise pas l'appareil si la fiche d'alimentation est l'âche dans la prise secteur ou si la fiche ou le cordon sont chauds. Si le cordon est endommaged, replaceze-le, continuer de l'utiliser pouvant entraîner un incendie ou un chic électrique.

11. Fiche de l'appareil

Insérez la fiche à fond dans une prise secteur. Une insertion incomplète peut entrainer une production de chaleur. Le contact avec les broches de la fiche peut également entrainer un choc électrique. Ne connectez pas l'appareil à une prise secteur dont la connexion est l'âche, même lorsque la fiche est insérée à fond. N'utilise pas l'appareil si la fiche est chaude. La production de chaleur peut entrainer un incendie.

Si de la poussière ou des particules métalliques s'accumulent sur ou à proximé des broches, essuyez la fiche avec un chiffon sec après l'avoir débranchée. Continuer de l'utiliser peut entraîner un incendie ou un choc électrique.

12. Signes de danger

Si vous remarquez un bruit étrange, de la fumée, une odeur inhabituelle ou toute autre condition anormale, mettez l'appareil hors tension, débranchez le cordon d'alimentation de la prise secteur et faites inspector l'appareil. Continuer d'utiliser l'appareil peut entrainer un incendie ou un chocolélectrique.

13. Orages electriques

Pendant les orages électriques, débranchez l'appareil et évitez tout contact avec l'antenne et le cordon d'alimentation. La foudre peut entraîner un incendie, un choc électrique ou un mauvais fonctionnement.

14. Hausse de la température interne

Afin d'éviter la hausse de la température interne lors de l'installation de l'appareil, laissez un espace entre l'appareil et les murs et tout autre appareil. Lors de l'installation sur une étagère ou toute autre installation, laissez un espace d'au moins 10 cm au-dessus et sur les côts, la hausse de la température interne pouvant entraîner un incendie. L'appareil est muni d'orifices de ventilation destinés à empêcher la hausse de la température. Le blocage de ces orifices diminue la ventilation et peut entraîner un incendie. Prenezonne note des points suivants:

Ne placez pas l'appareil dans un endroit mal ventilé

Ne placez pas l'appareil sur un tapis ou sur un lit N'obstruez pas les orifices de ventilation

N'inclinez pas l'appareil ou ne le mettez pas la tete en bas

15. Non utilisation prolongée

S'il est vraissemblable que l'appareil ne va pas etre utilisé pendant une longue période, mettez l'alimentation hors tension et debranchez-le de l'alimentation.

16. Ajustement du volume

Si des bruits anormaux sont produits pendant la lecture à haut volume, réduisez le niveau du volume. Dessons déformés peuvent entraîner la surchauffe des enceintes et de l'amplificateur. Avant demettre l'alimentation en circuit, réglez le volume de l'amplificateur sur le minimum.

Des bruits soudains et forts peuvent endommager l'ouie.

17. Connexion à un télévisuer/autre apparéil audio

Lors de la connexion à un téléviseur ou à un autre appeareil audio, mettez toujours l'alimentation hors tension, liquez le mode d'emploi de chaque dispositif et suivez les instructions de connexion.

N'utilizez que les cables spécifiés.

L'utilisation de cables ou de rallonges non spécifiés peut entraîner une production de

chaleur, des brûlures et un incendie.

18. Antenne

Toute antenné extérieure doit être située loin des lignes électriques.

19. Entretien

Avant d'entrepreneire l'entretien, déconnectez l'appareil de l'alimentation. Faites nettoyer l'intérieur de l'appareil environ une fois par mois par du personnel qualifié. La poussière accumulée à l'intérieur et de longues périodes sans nettoyage peuvent entraîner un incendie ou un mauvais fonctionnement. Avant de nettoyer cet appareil, assurez-vous que l'alimentation est hors tension et que le cordon d'alimentation est débranché de la prise secteur. Nettoyez-le à l'aide d'un chiffon doux. Si l'appareil est particulièrement sale, humectez le chiffon et essorez-le bien avant de l'utiliser. Terminatez en l'essuyant avec un chiffon doux et sec. N'utilise pas de solvants liquides comme de l'alcool ou du diluant pour nettoyer ce produit, ces produits chimiques peuvent endommager le coffret.

20. Réparation

L'appareil ne doit être réparé par du personnel qualifié que lorsque:

Le cordon ou la fiche d'alimentation sont endommages,

des objets ou du liquide ont pénétré dans l'appareil,

l'appareil a ete exposé à la pluie,

l'appareil presente un mauvais fonctionnement, ou

l'appareil est tombé ou le coffret est endommagé.

21. Enfants

Faites particulièrement attention dans les foyers où il y a des enfants.

22. Panne temporaire

Lorsque cet apparéil subit un choc externe violent ( comme un impact, de l'électricité statique ou une saute de courant à la suite d'un éclair) ou si l' apparéil est utilisé de façon incorrecte, il peut cesser de fonctionner correctement.

Dans de tels cas, appuyez sur la touche d'alimentation pourmettre l'alimentation hors tension, remettez-le sous tension et assurez-vous que I'appareil fonctionne normalement.

Remarques concernant l'utilisation

Réglage du volume

Mettez le volume au plus bas avant d'allumer l'appareil.

Une sortie forte et soudaine peut endommager les enceintes.

Etiquette concernant le volume

Afin d'eviter de déranger vos voisins, écoutez votre apparéil à un niveau sonore approprié.

Rappelez-vous que la nuit, même les bas volumes s'entendant de loin.

Contribuez à maintainir un environnement pleasant.

Nom et fonction des pieces

Bouton de réglage du volume

Ce bouton permet de régler le volume.

Bouton de réglage L.P.F.

Ce bouton permet de régler (couper) les fréquences élevées.

La plage de réglage est comprise entre 40 et 200Hz

Cette position du bouton correspond à une fréquence de 120Hz au centre.

Interrupteur d'alimentation automatique

Cet interrupteur permet de mettre la fonction

d'alimentation automatique en et hors circuit.

Lorsque l'interrupteur d'alimentation automatique est sur la position ON, la fonction d'alimentation automatique est activée et l'appareil passé en mode d'attente si aucun signal d'entrée n'est reçupendant une durée de 5 minutes. (La couleur du témoin d'alimentation passé du bleu au rouge.)

Lorsqu'un signal d'entrée est à nouveau reçu, l'alimentation électrique est rétable automatique. (La couleur du témoin d'alimentation passée du rouge au bleu.)

Si cet apparéil est utilisé pour des signaux à des niveaux de volume très bas, mettez cet i

interrupteur sur la position OFF pour éviter toute opération incorrecte.

Interrupteur de selection de phase

Cet interrupteur est utilisé pour selectionner la phase d'enceinte.

L'ambiance du son en cours d'écoute pourrait changer lorsque vous changez la position de cet interrupteur.

Les effets changeront en fonction de la combinaison utilisée pour l'enceinte principale et de l'environnement d'installation; il vous faut donc écouter le son en cours de lecture et seLECTIONner le réglage d'interrupteur qui offre la lecture la plus naturelle.

Lorsque you changez le réglage d'un interrupteur, diminuez le volume sonore pour éviter les bruits excessifs.

Interrupteur d'alimentation

Cet interrupteur permet d'établit et de couper l'alimentation électrique.

Borne d'entrée de ligne (LINE IN)

Cette borne est utilisé pour entrer des signaux qui sont émis par la borne de sortie de ligne (LINE OUT) d'une enceinte de sousgraves (super woofer) d'un amplificateur audio/vidéo ou directement par un amplificateur.

Borne de sortie de ligne (LINE OUT)

Cette borne émet les signaux qui parviennent à la borne décrite à la rubrique 6 ci-dessus.

Elle peut être utilisée lorsqu'un autre apparéil ou un 508PA est connecté à cet apparéil. (Le bouton de réglage de volume de cet apparéil n'est pas utilisable pour ces deux apparéils.)

Borne d'entrée d'alimentation

Cette borne est utilisé pour connecter l'appareil via le cordon d'alimentation fourni à une prise de courant secteur de 230 V.

Exemples de connexions

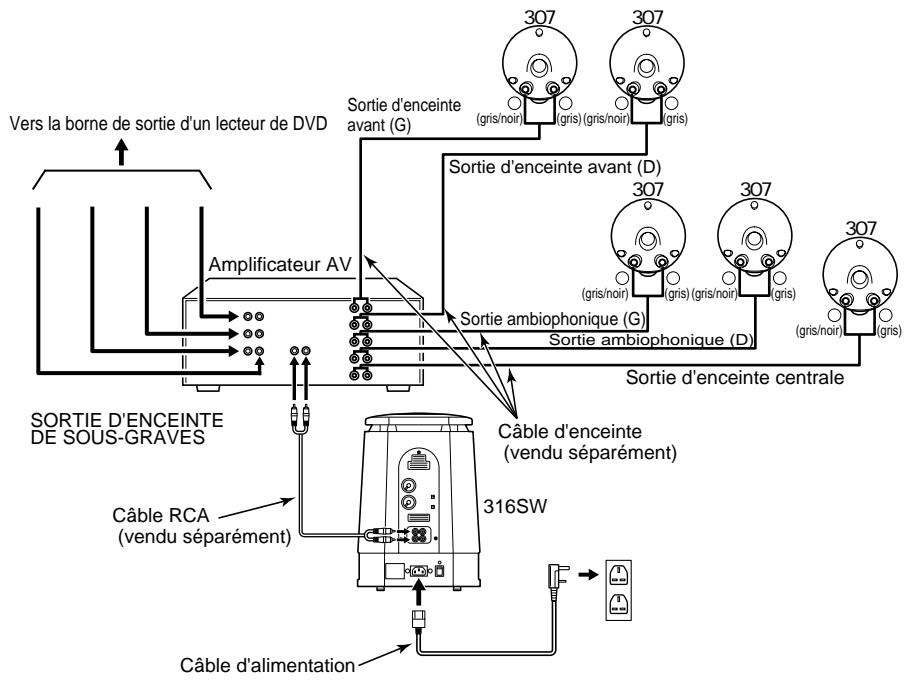

Exemple de système 5.1 canaux

Lecteur+amplificateur AV +307+316SW

Veuillez acheter un cable en option dans un magasin.

Lorsque la sortie d'enceinte de sous-graves d'un amplificateur AV ne possède qu'un seul canal, veuillez connecter l'une des bornes à la borne d'entrée de ligne.

Ou encore, effectuez la connexion aux deux bornes d'entrée de ligne en utilisant un cable de branchement (en option).

Veuillez réduire le volume sonore des enceintes lors de la connexion d'un lecteur de DVD, d'un amplificateur AV, etc.

Exemple de système 2.1 canaux

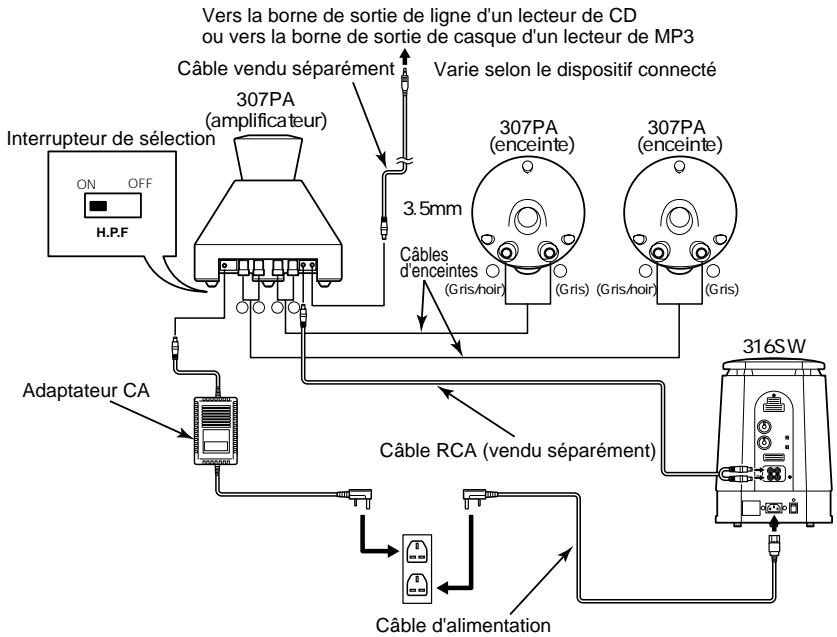

Lecteur+307PA+316SW

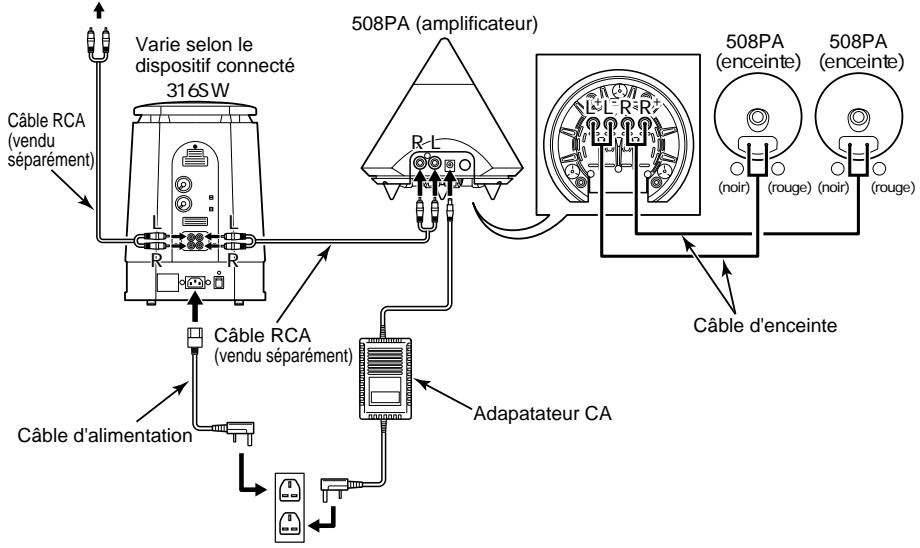

Lecteur+508PA+316SW

Vers la borne de sortie de ligne d'un lecteur de CD ou vers la borne de sortie de casque d'un lecteur de MP3

Veuillez acheter un cable en option dans un magasin.

Spécifications

Spécifications

Les specifications et l'apparence sont sujettes à changements sans préavis.

(à une charge de 6 )

Haute distorsion harmonique totale: 0,05% (à une puissance de 15W, 100Hz)

Ca Characteristiques des fréquences: 40Hz - 200Hz

Sensibilité d'entrée: 40mVrms (à une puissance de 25W)

Rapport signal/bruit: 80dB

Impedance d'entree: 47k

Impedance de charge applicable: 6

Voltage d'entrée: 230V 240V(50Hz)

Diametre: 16cm [6^5 / 16^ ]

Type: Ref basses /boitier

Résistance d'entrée: Nominale 30W/Maximum 60W

(avec boitier)

Impedance: 6 x2
