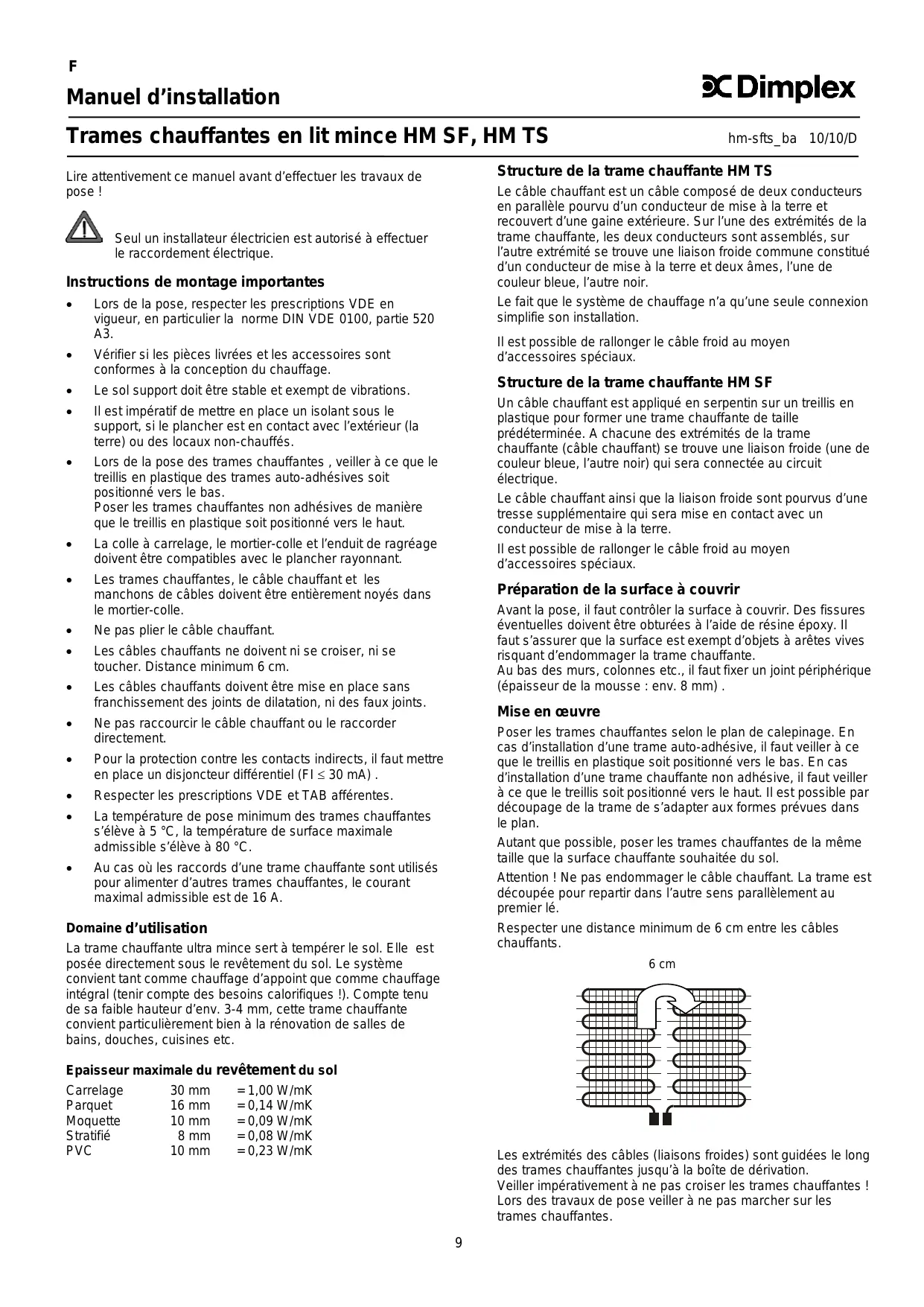

Manuel d’installation Trames chauffantes en lit mince HM SF, HM TS Lire attentivement ce manuel avant d’effectuer les travaux de pose ! Le câble chauffant est un câble composé de deux conducteurs en parallèle pourvu d’un conducteur de mise à la terre et recouvert d’une gaine extérieure. Sur l’une des extrémités de la trame chauffante, les deux conducteurs sont assemblés, sur l’autre extrémité se trouve une liaison froide commune constitué d’un conducteur de mise à la terre et deux âmes, l’une de couleur bleue, l’autre noir. Le fait que le système de chauffage n’a qu’une seule connexion simplifie son installation. Seul un installateur électricien est autorisé à effectuer le raccordement électrique. Instructions de montage importantes

Lors de la pose, respecter les prescriptions VDE en vigueur, en particulier la norme DIN VDE 0100, partie 520 A3.

Vérifier si les pièces livrées et les accessoires sont conformes à la conception du chauffage.

Le sol support doit être stable et exempt de vibrations.

Il est impératif de mettre en place un isolant sous le support, si le plancher est en contact avec l’extérieur (la terre) ou des locaux non-chauffés.

Lors de la pose des trames chauffantes , veiller à ce que le treillis en plastique des trames auto-adhésives soit positionné vers le bas. Poser les trames chauffantes non adhésives de manière que le treillis en plastique soit positionné vers le haut.

La colle à carrelage, le mortier-colle et l’enduit de ragréage doivent être compatibles avec le plancher rayonnant.

Les trames chauffantes, le câble chauffant et les manchons de câbles doivent être entièrement noyés dans le mortier-colle.

Ne pas plier le câble chauffant.

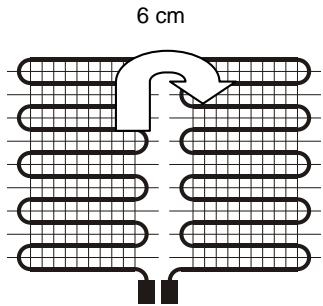

Les câbles chauffants ne doivent ni se croiser, ni se toucher. Distance minimum 6 cm.

Les câbles chauffants doivent être mise en place sans franchissement des joints de dilatation, ni des faux joints.

Ne pas raccourcir le câble chauffant ou le raccorder directement.

Pour la protection contre les contacts indirects, il faut mettre en place un disjoncteur différentiel (FI ≤ 30 mA) .

Respecter les prescriptions VDE et TAB afférentes.

La température de pose minimum des trames chauffantes s’élève à 5 °C, la température de surface maximale admissible s’élève à 80 °C.

Il est possible de rallonger le câble froid au moyen d’accessoires spéciaux. Structure de la trame chauffante HM SF Un câble chauffant est appliqué en serpentin sur un treillis en plastique pour former une trame chauffante de taille prédéterminée. A chacune des extrémités de la trame chauffante (câble chauffant) se trouve une liaison froide (une de couleur bleue, l’autre noir) qui sera connectée au circuit électrique. Le câble chauffant ainsi que la liaison froide sont pourvus d’une tresse supplémentaire qui sera mise en contact avec un conducteur de mise à la terre. Il est possible de rallonger le câble froid au moyen d’accessoires spéciaux. Préparation de la surface à couvrir Avant la pose, il faut contrôler la surface à couvrir. Des fissures éventuelles doivent être obturées à l’aide de résine époxy. Il faut s’assurer que la surface est exempt d’objets à arêtes vives risquant d’endommager la trame chauffante. Au bas des murs, colonnes etc., il faut fixer un joint périphérique (épaisseur de la mousse : env. 8 mm) . Mise en œuvre Poser les trames chauffantes selon le plan de calepinage. En cas d’installation d’une trame auto-adhésive, il faut veiller à ce que le treillis en plastique soit positionné vers le bas. En cas d’installation d’une trame chauffante non adhésive, il faut veiller à ce que le treillis soit positionné vers le haut. Il est possible par découpage de la trame de s’adapter aux formes prévues dans le plan. Autant que possible, poser les trames chauffantes de la même taille que la surface chauffante souhaitée du sol. Au cas où les raccords d’une trame chauffante sont utilisés pour alimenter d’autres trames chauffantes, le courant maximal admissible est de 16 A. Attention ! Ne pas endommager le câble chauffant. La trame est découpée pour repartir dans l’autre sens parallèlement au premier lé. Respecter une distance minimum de 6 cm entre les câbles chauffants. Domaine d’utilisation La trame chauffante ultra mince sert à tempérer le sol. Elle est posée directement sous le revêtement du sol. Le système convient tant comme chauffage d’appoint que comme chauffage intégral (tenir compte des besoins calorifiques !). Compte tenu de sa faible hauteur d’env. 3-4 mm, cette trame chauffante convient particulièrement bien à la rénovation de salles de bains, douches, cuisines etc. 6 cm Epaisseur maximale du revêtement du sol Carrelage Parquet Moquette Stratifié PVC 30 mm 16 mm 10 mm 8 mm 10 mm Les extrémités des câbles (liaisons froides) sont guidées le long des trames chauffantes jusqu’à la boîte de dérivation. Veiller impérativement à ne pas croiser les trames chauffantes ! Lors des travaux de pose veiller à ne pas marcher sur les trames chauffantes.

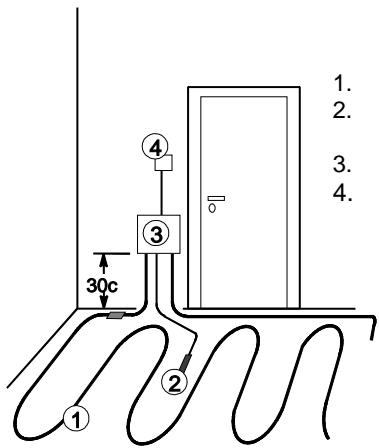

Avant l’enrobage de la trame chauffante, il faut effectuer un contrôle de l’isolement, mesurer la résistance de la trame chauffante et reporter les valeurs dans le procès-verbal d’essai. Les produits nécessaires à la mise en œuvre des trames chauffantes sont proposés par différents producteurs. Veuillez respecter les consignes d’utilisation du producteur. Installation Pose sur chape ciment Il faut également prévoir un disjoncteur différentiel (FI ≤ 30 mA) comme protection contre les contacts indirects. La sonde de température du sol du thermostat doit être placée directement dans le sol chauffant protégée par un tube (fermé d’un côté), elle doit être positionnée au milieu de deux chemins de fil. Pour être guidées du sol à la boîte de dérivation murale, les liaisons froides des trames chauffantes doivent être introduites dans un tube de protection. Les extrémités de la liaison froide de chaque trame chauffante doivent être raccordées au réseau d’alimentation pour fonctionner sous 230V~ via le régulateur. Le revêtement de protection de la trame chauffante doit être raccordé à la terre. Voir aussi "Raccordement des liaisons froides".

L’installation du chauffage électrique ne doit être réalisée que par un installateur électricien agrée. Dans l’alimentation du chauffage, il faut prévoir une déconnexion sur tous les pôles d’au moins 3 mm d‘écartement d’ouverture par pôle. Appliquer une couche de fond et la faire sécher. ● Fixer la trame chauffante auto-adhésive sur le sol et enrober de mortier-colle ou d’enduit de ragréage. Alternativement, il est également possible d’étendre d’abord le mortier-colle et de poser la trame chauffante, treillis positionné vers le bas, dans le lit de mortier . ● Lors de l’utilisation de trames chauffantes non adhésives, appliquer d’abord le mortier-colle et poser la trame chauffante dans le lit de mortier, dans ce cas, le treillis doit être positionné vers le haut. Faire sécher le lit de mortier ou l’enduit de ragréage. Compenser les aspérités au moyen d’un enduit de ragréage et faire sécher. Pose sur carreaux céramiques, dalles en pierre naturelle ou synthétique

Les revêtements existants doivent bien adhérer au sol. Ôter des tâches comme par exemple de la graisse ou de la cire au moyen d’un produit d’entretien ou d’un dégraissant. Effectuer les travaux de pose comme décrit ci-dessus “Pose sur chape ciment“.

Trame chauffante Sonde de sol introduite dans un tube de protection Boîte de dérivation Régulateur

Pose sur chape d’anhydrite 30c La chape d’anhydrite doit être sèche, humidité maximale 0,5 %. Le cas échéant poncer la surface. Appliquer une chape ciment auto-nivellante et la faire sécher suffisamment. Effectuer les travaux de pose comme décrit ci-dessus “Pose sur chape ciment“.

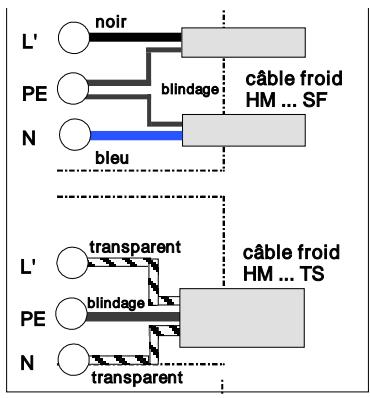

Pose sur planches en bois ou panneaux de particules Raccordement électrique des liaisons froides Les extrémités des liaisons froides doivent être raccordées dans la boîte de dérivation murale suivant le schéma ci-dessous. Le sol doit être sec et exempt de vibrations. Ôter des tâches comme par exemple de la graisse ou de la cire au moyen d’un produit d’entretien ou d’un dégraissant. Sur les planches en bois, il faut visser ou coller des panneaux à mousse solidifiée ou des panneaux polyester. Les trames chauffantes posées sur un sol en bois doivent être enrobées dans un mortier-colle ou dans un enduit d’agréage. Effectuer les travaux de pose comme décrit ci-dessus “Pose sur chape ciment“. noir

Revêtement du sol transparent Ne pas couvrir la surface chauffée (par exemple avec des tapis). Les carreaux de céramique et les dalles en pierre naturelle conviennent particulièrement bien aux planchers chauffants, mais l’utilisation de revêtements de sol textile, plastique ou de parquets est également autorisée. Le revêtement du sol doit être fixé au moyen d’une colle compatible avec les planchers chauffants.

câble froid HM ... TS blindage

Mise en œuvre d’un carrelage transparent Attention! Le raccordement de plusieurs trames chauffantes doit s’effectuer en parallèle ! Il faut respecter le courant maximal admissible sur le contact de commutation du dispositif de réglage ! Poser les carreaux dans du ciment colle, couper ensuite les joints périphériques qui dépassent. Garnissez ensuite les joints des carreaux, pour finir former un joint élastique au silicone pour une parfaite étanchéité entre le mur et les carreaux. Mise en œuvre d’un revêtement textile ou PVC

En cas de pose d’un revêtement textile ou d’un revêtement en PVC, il faut couvrir la trame chauffante avec une couche d’enduit de ragréage flexible d’au moins 10 mm pour assurer une bonne protection mécanique. Résistance permanente à la température de l’enduit de ragréage : 50 °C minimum.

Borne pour phase connectée (230V~) via le dispositif de régulation (B1) p.ex. régulateur de température. Borne de blindage de la liaison froide pour protection du circuit et interrupteur différentiel (FI) Borne de connexion du conducteur neutre de la liaison froide. Documentation Il faut remettre à l’utilisateur du chauffage les documents suivants :

• Manuel d’installation avec procès-verbal d’essai rempli,
• Plan de pose actualisé indiquant la position des trames chauffantes, de la sonde de température, des emplacements destinés aux meubles ainsi que la position des jonctions entre le câble chauffant et le câble froid.
• Description de la structure du plancher.

Régulation de température Des régulateurs pour pose murale encastrée ou en applique sont disponibles pour régler la température du sol ou la température ambiante. Dans des locaux comportant plusieurs sources de chaleur (par exemple salle de bains) uniquement des régulateurs avec sonde de température du sol sont autorisés. Afin de pouvoir programmer le temps de chauffage du plancher chauffant, il est possible d’intégrer une horloge. Alternativement, des régulateurs de température du sol avec programmation temporelle et baisse de température automatique sont disponibles.

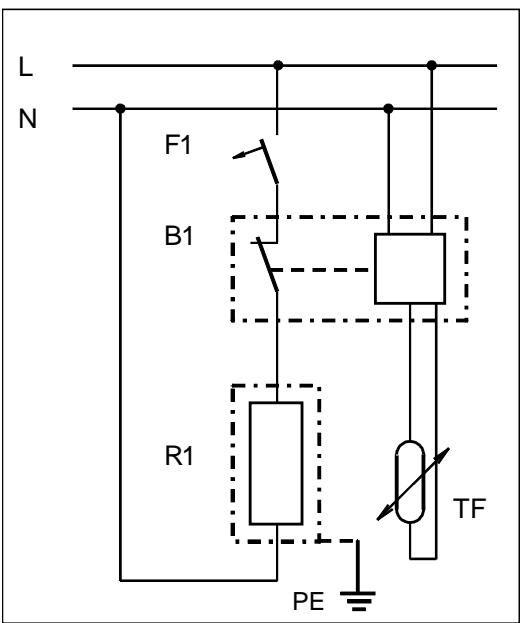

Régulateur Fusible Phase 230V~ Conducteur neutre Conducteur de protection blindage Trame chauffante avec revêtement de protection Sonde de température du sol Exemple de mise en œuvre du plancher chauffant et d’installation électrique

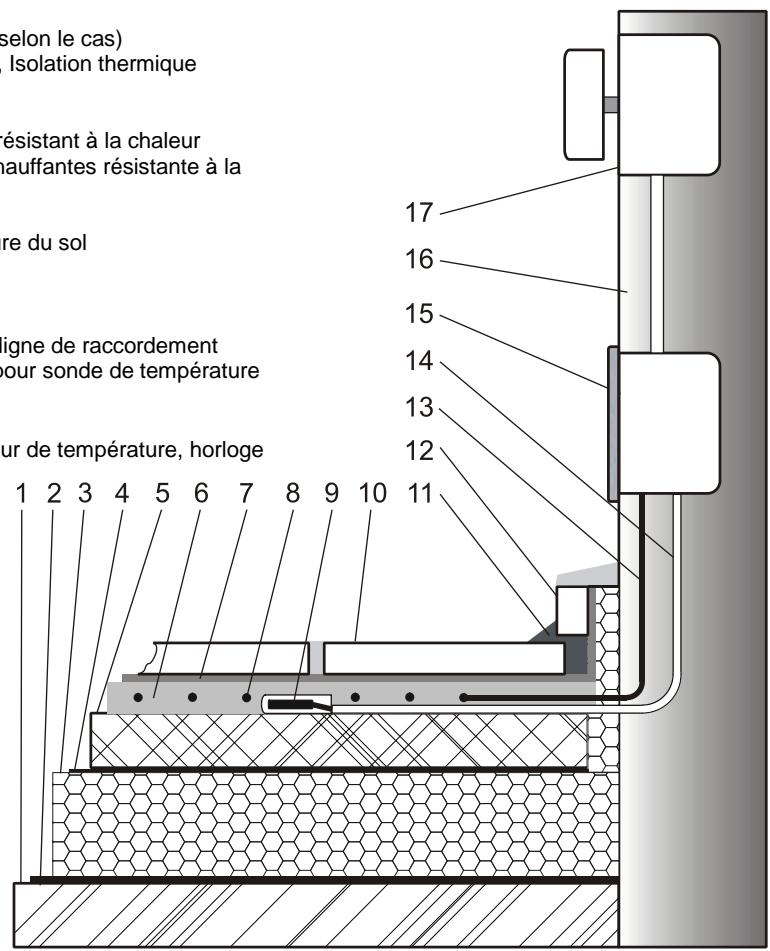

Plancher brut Écran pare-vapeur (selon le cas) Isolation acoustique, Isolation thermique Film Chape Enduit de ragréage résistant à la chaleur Colle pour trames chauffantes résistante à la chaleur Trame chauffante Sonde de température du sol Carrelage Joint élastique Plinthe Tube de protection, ligne de raccordement Tube de protection pour sonde de température Boîte de dérivation Mur Boîte vide, Régulateur de température, horloge

Procès-verbal d’essai et de mise en température Objet : Date de la pose : Installateur électricien agrée : N° trame chauffante Date de mise en service : Résistance totale (ohm) avant l’installation Résistance d’isolement (k-ohm) après l’installation avant l’installation après l’installation Note importante relative à la garantie ! Pour toute question concernant les conditions de garantie adressez-vous au revendeur compétent. Pour faire valoir la garantie, il est impératif de présenter la quittance d’achat portant la date de l’achat ainsi que le procès-verbal d’essai et de mise en température rempli. Elimination des déchets Ne pas éliminer ce produit avec les déchets ménagers. Telefon: +49 (0) 9221 709 564 Sous réserve de modifications techniques Telefax: +49 (0) 9221 709 589 E-Mail: kundendienst.hauswaerme@dimplex.de
