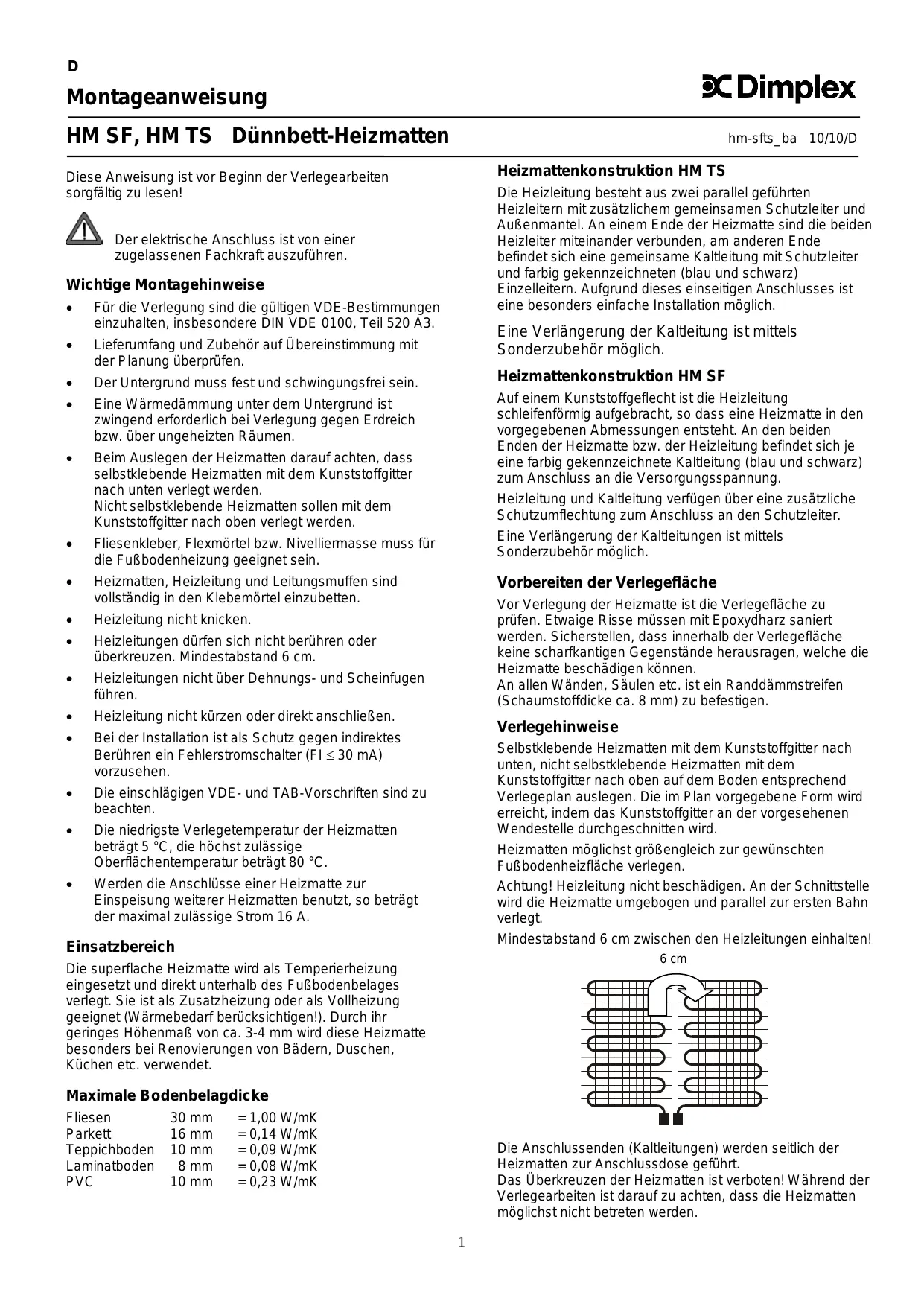

Montageanweisung HM SF, HM TS Dünnbett-Heizmatten hm-sfts_ba 10/10/D Heizmattenkonstruktion HM TS Diese Anweisung ist vor Beginn der Verlegearbeiten sorgfältig zu lesen! Die Heizleitung besteht aus zwei parallel geführten Heizleitern mit zusätzlichem gemeinsamen Schutzleiter und Außenmantel. An einem Ende der Heizmatte sind die beiden Heizleiter miteinander verbunden, am anderen Ende befindet sich eine gemeinsame Kaltleitung mit Schutzleiter und farbig gekennzeichneten (blau und schwarz) Einzelleitern. Aufgrund dieses einseitigen Anschlusses ist eine besonders einfache Installation möglich. Der elektrische Anschluss ist von einer zugelassenen Fachkraft auszuführen. Wichtige Montagehinweise

Für die Verlegung sind die gültigen VDE-Bestimmungen einzuhalten, insbesondere DIN VDE 0100, Teil 520 A3.

Lieferumfang und Zubehör auf Übereinstimmung mit der Planung überprüfen.

Der Untergrund muss fest und schwingungsfrei sein.

Eine Wärmedämmung unter dem Untergrund ist zwingend erforderlich bei Verlegung gegen Erdreich bzw. über ungeheizten Räumen.

Beim Auslegen der Heizmatten darauf achten, dass selbstklebende Heizmatten mit dem Kunststoffgitter nach unten verlegt werden. Nicht selbstklebende Heizmatten sollen mit dem Kunststoffgitter nach oben verlegt werden.

Fliesenkleber, Flexmörtel bzw. Nivelliermasse muss für die Fußbodenheizung geeignet sein.

Heizmatten, Heizleitung und Leitungsmuffen sind vollständig in den Klebemörtel einzubetten.

Heizleitung nicht knicken.

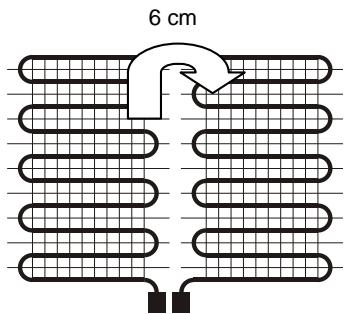

Heizleitungen dürfen sich nicht berühren oder überkreuzen. Mindestabstand 6 cm.

Heizleitungen nicht über Dehnungs- und Scheinfugen führen.

Heizleitung nicht kürzen oder direkt anschließen.

Bei der Installation ist als Schutz gegen indirektes Berühren ein Fehlerstromschalter (FI ≤ 30 mA) vorzusehen.

Die einschlägigen VDE- und TAB-Vorschriften sind zu beachten.

Die niedrigste Verlegetemperatur der Heizmatten beträgt 5 °C, die höchst zulässige Oberflächentemperatur beträgt 80 °C.

Werden die Anschlüsse einer Heizmatte zur Einspeisung weiterer Heizmatten benutzt, so beträgt der maximal zulässige Strom 16 A. Eine Verlängerung der Kaltleitung ist mittels Sonderzubehör möglich. Heizmattenkonstruktion HM SF Auf einem Kunststoffgeflecht ist die Heizleitung schleifenförmig aufgebracht, so dass eine Heizmatte in den vorgegebenen Abmessungen entsteht. An den beiden Enden der Heizmatte bzw. der Heizleitung befindet sich je eine farbig gekennzeichnete Kaltleitung (blau und schwarz) zum Anschluss an die Versorgungsspannung. Heizleitung und Kaltleitung verfügen über eine zusätzliche Schutzumflechtung zum Anschluss an den Schutzleiter. Eine Verlängerung der Kaltleitungen ist mittels Sonderzubehör möglich. Vorbereiten der Verlegefläche Vor Verlegung der Heizmatte ist die Verlegefläche zu prüfen. Etwaige Risse müssen mit Epoxydharz saniert werden. Sicherstellen, dass innerhalb der Verlegefläche keine scharfkantigen Gegenstände herausragen, welche die Heizmatte beschädigen können. An allen Wänden, Säulen etc. ist ein Randdämmstreifen (Schaumstoffdicke ca. 8 mm) zu befestigen. Verlegehinweise Selbstklebende Heizmatten mit dem Kunststoffgitter nach unten, nicht selbstklebende Heizmatten mit dem Kunststoffgitter nach oben auf dem Boden entsprechend Verlegeplan auslegen. Die im Plan vorgegebene Form wird erreicht, indem das Kunststoffgitter an der vorgesehenen Wendestelle durchgeschnitten wird. Heizmatten möglichst größengleich zur gewünschten Fußbodenheizfläche verlegen. Achtung! Heizleitung nicht beschädigen. An der Schnittstelle wird die Heizmatte umgebogen und parallel zur ersten Bahn verlegt. Mindestabstand 6 cm zwischen den Heizleitungen einhalten! Einsatzbereich 6 cm Die superflache Heizmatte wird als Temperierheizung eingesetzt und direkt unterhalb des Fußbodenbelages verlegt. Sie ist als Zusatzheizung oder als Vollheizung geeignet (Wärmebedarf berücksichtigen!). Durch ihr geringes Höhenmaß von ca. 3-4 mm wird diese Heizmatte besonders bei Renovierungen von Bädern, Duschen, Küchen etc. verwendet. Maximale Bodenbelagdicke Fliesen Parkett Teppichboden Laminatboden PVC 30 mm 16 mm 10 mm 8 mm 10 mm = 1,00 W/mK = 0,14 W/mK = 0,09 W/mK = 0,08 W/mK = 0,23 W/mK Die Anschlussenden (Kaltleitungen) werden seitlich der Heizmatten zur Anschlussdose geführt. Das Überkreuzen der Heizmatten ist verboten! Während der Verlegearbeiten ist darauf zu achten, dass die Heizmatten möglichst nicht betreten werden.

Vor der Einbettung der Heizmatte Isolationsprüfung durchführen, Widerstandswert der Heizmatte messen und in das Prüfprotokoll eintragen. Die zur Verarbeitung der Heizmatten benötigten Produkte werden von unterschiedlichen Herstellern angeboten. Bitte die Verarbeitungsrichtlinien der Hersteller beachten. Installation Die Installation der elektrischen Heizungsanlage darf nur durch einen zugelassenen Elektrofachmann erfolgen. Für die Heizungsanlage ist eine allpolige Trennvorrichtung vom Netz mit mindestens 3 mm Kontaktöffnungsweite je Pol vorzusehen. Als Schutz gegen indirektes Berühren ist ein Fehlerstromschalter (FI ≤ 30 mA) vorzusehen. Der Bodenfühler des Temperaturreglers muss in ein einseitig verschlossenes Schutzrohr direkt in den beheizten Fußboden geführt werden. Bodenfühler mittig zwischen den Heizleitern positionieren. Die Kaltleitungen der Heizmatten müssen im Übergangsbereich vom Boden zur Wand bis zur Wanddose in einem Schutzrohr verlegt werden. Die Kaltleitungsenden jeder Heizmatte müssen an die über die Regeleinrichtung geschaltete Netzspannung 230V~ angeschlossen werden. Die Schutzumflechtung der Heizmatte wird mit dem Schutzleiter verbunden. Siehe dazu auch Abschnitt "Anschluss der Kaltleitungen". Verlegung auf Zementestrich

1. Untergrund grundieren und trocknen lassen.

2. ● Selbstklebende Heizmatte auf dem Untergrund fixieren

und mit Flexmörtel oder Nivelliermasse abdecken. ● Bei Verwendung von nicht selbstklebenden Heizmatten Flexmörtel auftragen und Heizmatte mit dem Kunststoffgitter nach oben in das Mörtelbett eindrücken.

3. Mörtelbett und ggf. Nivelliermasse trocknen lassen.

4. Unebenheiten mit Nivelliermasse ausgleichen und

trocknen lassen. Verlegung auf Keramikbelägen, Kunst- oder Natursteinplatten Vorhandene Beläge müssen fest haften. Verunreinigungen wie z.B. Wachs oder Fett mit Haushalts-Reiniger oder Entöler entfernen. Wie unter "Verlegung auf Zementestrich" (siehe oben) beschrieben weiterverfahren.

Verlegung auf Anhydritestrich

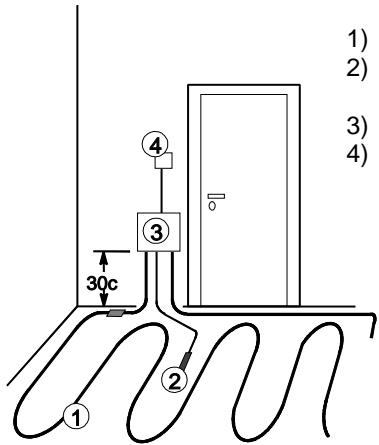

Anhydritestrich muss trocken sein, maximale Feuchte 0,5 %. Oberfläche gegebenenfalls anschleifen. Selbstnivellierender Zementestrich auftragen und ausreichend trocknen lassen. Wie unter "Verlegung auf Zementestrich" (siehe oben) beschrieben weiterarbeiten. Heizmatte Bodenfühler, verlegt im Schutzrohr Anschlussdose Regeleinrichtung

30c Verlegung auf Holzdielen und Holzspanplatten

Der Boden muss schwingungsfrei und trocken sein. Verunreinigungen wie z.B. Wachs oder Fett mit HaushaltsReiniger oder Entöler entfernen. Auf Holzdielen sind Hartschaum-Trägerplatten oder Polyester-Pressfaserplatten zu verschrauben oder zu verkleben. Heizmatten auf hölzernem Untergrund müssen in Niveliermasse oder Flexmörtel eingebettet werden. Wie unter "Verlegung auf Zementestrich" (siehe oben) beschrieben weiterarbeiten.

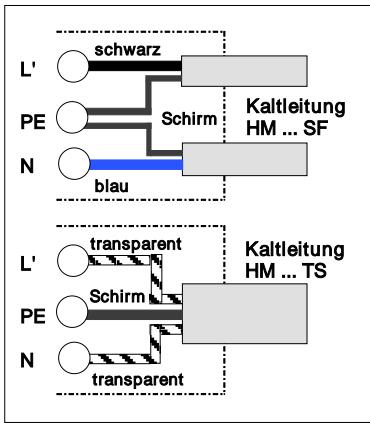

Anschluss der Kaltleitungen Die Kaltleitungsenden werden in der Wand-Anschlussdose gemäß unten stehendem Schema angeschlossen. schwarz

Fußboden-Oberbelag Schirm

Die beheizte Oberfläche darf nicht mit zusätzlichen Auflagen (z.B. Teppiche) belegt werden. Keramische Fliesen und Naturstein eignen sich besonders gut für Fußbodenheizungen, aber auch Textil-, Kunststoffund Parkettbeläge können verwendet werden. Der Fußboden-Oberbelag muss generell mit einem für Fußbodenheizung geeigneten Klebstoff fixiert werden. Kaltleitung HM ... SF

Kaltleitung HM ... TS Schirm

transparent Fliesen als Oberbelag Fliesen mit Flexmörtel verlegen, anschließend überstehenden Randdämmstreifen abschneiden. Fliesenfugen verfugen, Randfuge mit Silikon elastisch herstellen. Achtung! Der Anschluss mehrerer Heizmatten erfolgt parallel! Der maximal zulässige Strom am Schaltkontakt der Regeleinrichtung muss eingehalten werden! Textil- oder PVC-Oberbelag Bei Textil- oder PVC-Oberbelag ist die Matte mit mindestens 10 mm flexibler Nivelliermasse als mechanischer Schutz zu überdecken. Dauertemperaturbeständigkeit der Nivelliermasse: Mindestens 50 °C.

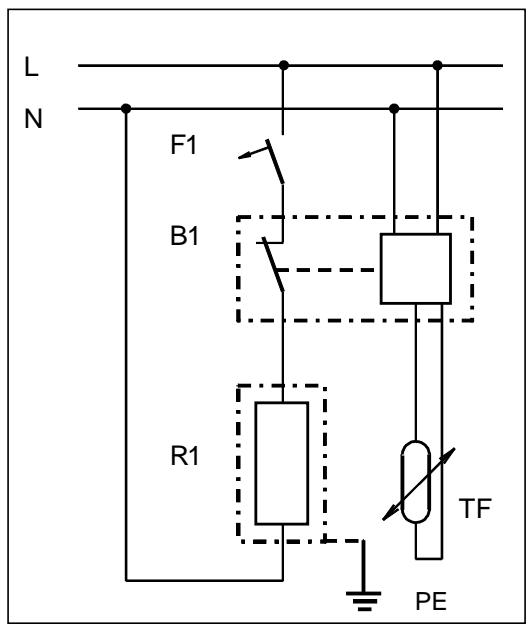

Klemme für geschaltete Phase (230V~) über Regeleinrichtung (B1) z.B. Temperaturregler. Anschlussklemme Schirm der Kaltleitung für Leitungsschutz und FI-Überwachung. Anschlussklemme Nullleiter der Kaltleitung. Dokumentation Dem Betreiber der Anlage sind folgende Unterlagen zu übergeben:

• Verlegeanweisung mit ausgefülltem Prüfprotokoll,
• Revisionsplan mit Lage der Heizmatten, Temperaturfühler und Stellflächen sowie Verbindungsstellen der Heiz- und Kaltleiter.
• Beschreibung über den Fußbodenaufbau.

Zur Regelung der Fußboden- bzw. Raumtemperatur stehen Regler in Aufputz- und Unterputzausführung zur Verfügung. In Räumen mit mehreren Wärmequellen (z.B. Badezimmer) dürfen nur Bodentemperaturregler zum Einsatz kommen. Zur zeitgenauen Temperatursteuerung kann eine Schaltuhr der Fußbodenheizung vorgeschaltet werden. Als Alternative sind Bodentemperaturregler mit programmierbaren Absenkzeiten und Absenktemperaturen lieferbar.

Regeleinrichtung Sicherung Phase 230V~ Nullleiter Schutzleiter für Schirm Heizmatte mit Schutzumflechtung Bodenfühler

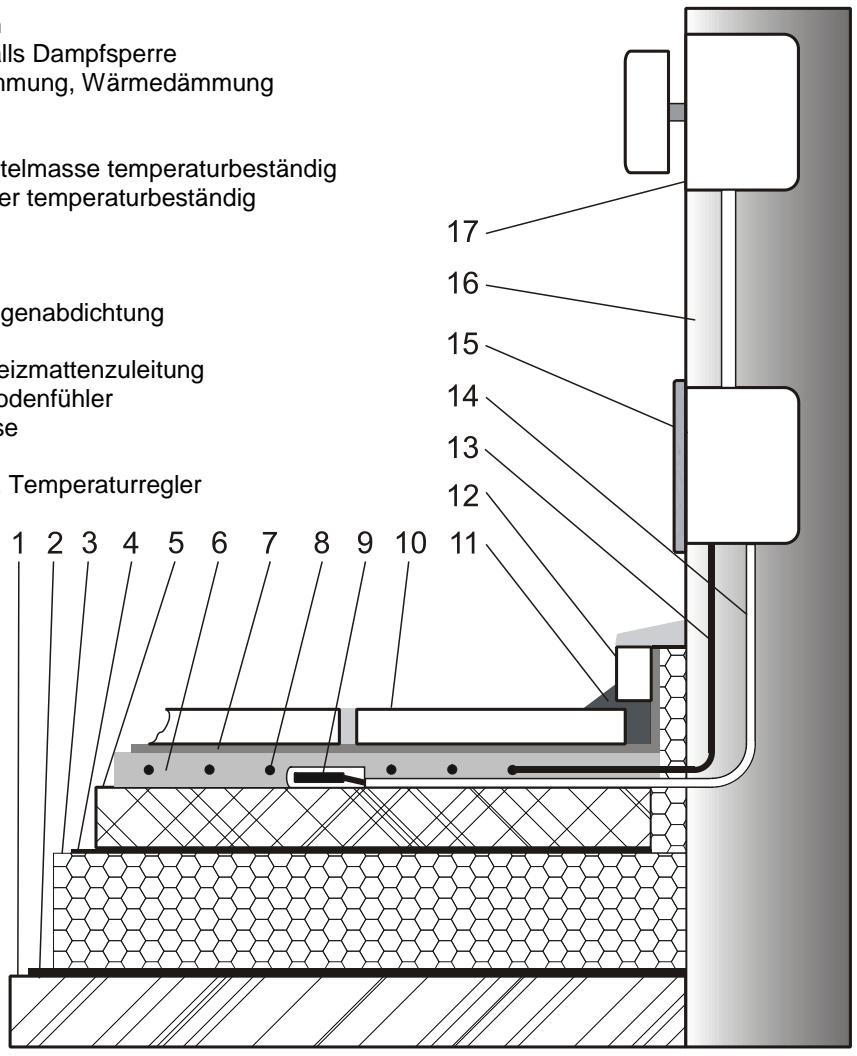

Beispiel Fußbodenaufbau und elektrische Installation

Rohfußboden Gegebenenfalls Dampfsperre Trittschalldämmung, Wärmedämmung Folie Estrich Nivelierspachtelmasse temperaturbeständig Dünnbettkleber temperaturbeständig Heizmatte Bodenfühler Fliesen Elastische Fugenabdichtung Sockelleiste Schutzrohr Heizmattenzuleitung Schutzrohr Bodenfühler Anschlussdose Wand Leerdose tief, Temperaturregler

Prüf- und Aufheizprotokoll Objekt: Datum der Verlegung: Zugelassener Elektrofachmann: Heizmatten-Nr. Datum der Inbetriebnahme: Gesamtwiderstand (Ohm) Isolationswiderstand (k-Ohm) vor Einbau vor Einbau nach Einbau nach Einbau Garantieurkunde gültig für Deutschland und Österreich Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für die Geräte leisten wir Garantie gemäß nachstehenden Bedingungen: Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Bei gewerblichem Gebrauch innerhalb von 12 Monaten. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland oder Österreich betrieben wird und Garantieleistungen auch in Deutschland oder Österreich erbracht werden können. Die Behebung der von uns als garantiepflichtig anerkannter Mängel geschieht dadurch, dass die mangelhaften Teile unentgeltlich nach unserer Wahl instandgesetzt oder durch einwandfreie Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes bedingte außergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endabnehmer gestellt werden. Ausgebaute Teile, die wir zurücknehmen, gehen in unser Eigentum über. Die Garantiezeit für Nachbesserungen und Ersatzteile endet mit dem Ablauf der ursprünglichen Garantiezeit für das Gerät. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit beeinträchtigen. des Gerätes nur unwesentlich Es ist jeweils der Original-Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Zur Erlangung der Garantie für Fußbodenheizmatten, ist das den Projektierungsunterlagen oder das in der Montageanweisung enthaltene Prüfprotokoll ausgefüllt innerhalb vier Wochen nach Einbau der Heizung an unten stehende Adresse zu senden. Eine Garantieleistung entfällt, wenn vom Endabnehmer oder einem Dritten die entsprechenden VDE-Vorschriften, die Bestimmungen der örtlichen Versorgungsunternehmen oder unsere Montage- und Gebrauchsanweisung nicht beachtet worden sind. Durch etwa seitens des Endabnehmers oder Dritter unsachgemäß vorgenommenen Änderungen und Arbeiten wird die Haftung für die daraus entstehenden Folgen aufgehoben. Die Garantie erstreckt sich auf vom Lieferer bezogene Teile. Nicht vom Lieferer bezogene Teile und Geräte-/ Anlagenmängel die auf nicht vom Lieferer bezogene Teile zurückzuführen sind fallen nicht unter den Garantieanspruch. Sofern der Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird der Hersteller entweder kostenfreien Ersatz liefern oder den Minderwert vergüten. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind soweit eine Haftung nicht zwingend gesetzlich angeordnet ist ausgeschlossen. Bei einer Haftung nach § 478 BGB wird die Haftung des Lieferers auf die Servicepauschalen des Lieferers als Höchstbetrag beschränkt. Wichtiger Garantiehinweis! Zur Erlangung der Garantie, ist das den Projektierungsunterlagen oder das in der Montageanweisung enthaltene Prüfprotokoll ausgefüllt innerhalb vier Wochen, nach Einbau der Heizung, an unten stehende Adresse zu senden. Entsorgungshinweis Das Produkt darf nicht im allgemeinen Hausmüll entsorgt werden. Glen Dimplex Deutschland GmbH Am Goldenen Feld 18 D-95326 Kulmbach www.dimplex.de Telefon: +49 (0) 9221 709 564 Technische Änderungen vorbehalten Telefax: +49 (0) 9221 709 589 E-Mail: kundendienst.hauswaerme@dimplex.de
