Caractéristiques	Détails
Type de produit	Alimentation ATX
Certification	80 PLUS Silver
Puissance nominale	750W
Tension d'entrée	100-240V
Dimensions approximatives	150 mm x 140 mm x 86 mm
Poids	2.9 kg
Connecteurs principaux	1 x 24-pin, 1 x 8-pin (4+4), 4 x 6+2-pin PCIe, 6 x SATA, 4 x Molex
Ventilateur	Ventilateur de 120 mm, contrôle de la vitesse
Utilisation recommandée	Pour les configurations de jeux et les stations de travail
Protection intégrée	OVP, OCP, SCP, OTP
Garantie	3 ans
Entretien et nettoyage	Nettoyage régulier du ventilateur et des grilles d'aération
Pièces détachées et réparabilité	Non spécifié, vérifiez la disponibilité auprès du fabricant
Compatibilités	Compatible avec les cartes mères ATX, micro-ATX et mini-ITX

FOIRE AUX QUESTIONS - STRIDER PLUS ST75F-P 80PLUS SILVER SILVERSTONE

Quelle est la puissance nominale de l'alimentation SILVERSTONE STRIDER PLUS ST75F-P ?

L'alimentation a une puissance nominale de 750 W.

Cette alimentation est-elle certifiée 80 PLUS ?

Oui, elle est certifiée 80 PLUS Silver.

Quels sont les connecteurs disponibles avec cette alimentation ?

Elle dispose de plusieurs connecteurs, y compris des connecteurs ATX, SATA, et PCIe.

Comment savoir si mon alimentation fonctionne correctement ?

Vérifiez si les ventilateurs tournent, si les lumières LED s'allument et si votre système démarre sans problèmes.

Que faire si l'alimentation ne s'allume pas ?

Assurez-vous que tous les câbles sont correctement connectés, vérifiez l'alimentation électrique et essayez de tester l'alimentation sur un autre système.

Est-ce que cette alimentation est compatible avec les configurations multi-GPU ?

Oui, elle est conçue pour prendre en charge les configurations multi-GPU, tant que la consommation totale ne dépasse pas 750 W.

Quels sont les dimensions de l'alimentation ?

Les dimensions de l'alimentation sont de 150 mm x 140 mm x 86 mm.

Y a-t-il une garantie pour ce produit ?

Oui, le produit est généralement livré avec une garantie de 3 ans.

Puis-je utiliser cette alimentation avec un boîtier compact ?

Oui, mais assurez-vous que le boîtier est compatible avec les dimensions de l'alimentation.

Comment puis-je nettoyer mon alimentation ?

Débranchez l'alimentation, puis utilisez un aspirateur à faible puissance ou un chiffon sec pour enlever la poussière des grilles de ventilation.

MODE D'EMPLOI STRIDER PLUS ST75F-P 80PLUS SILVER SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au câble de courant alternatif.

Raccorder le cable électrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

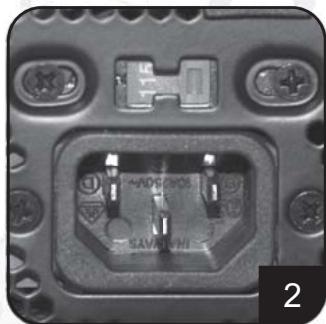

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broches/EPS +12V 8-broches au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

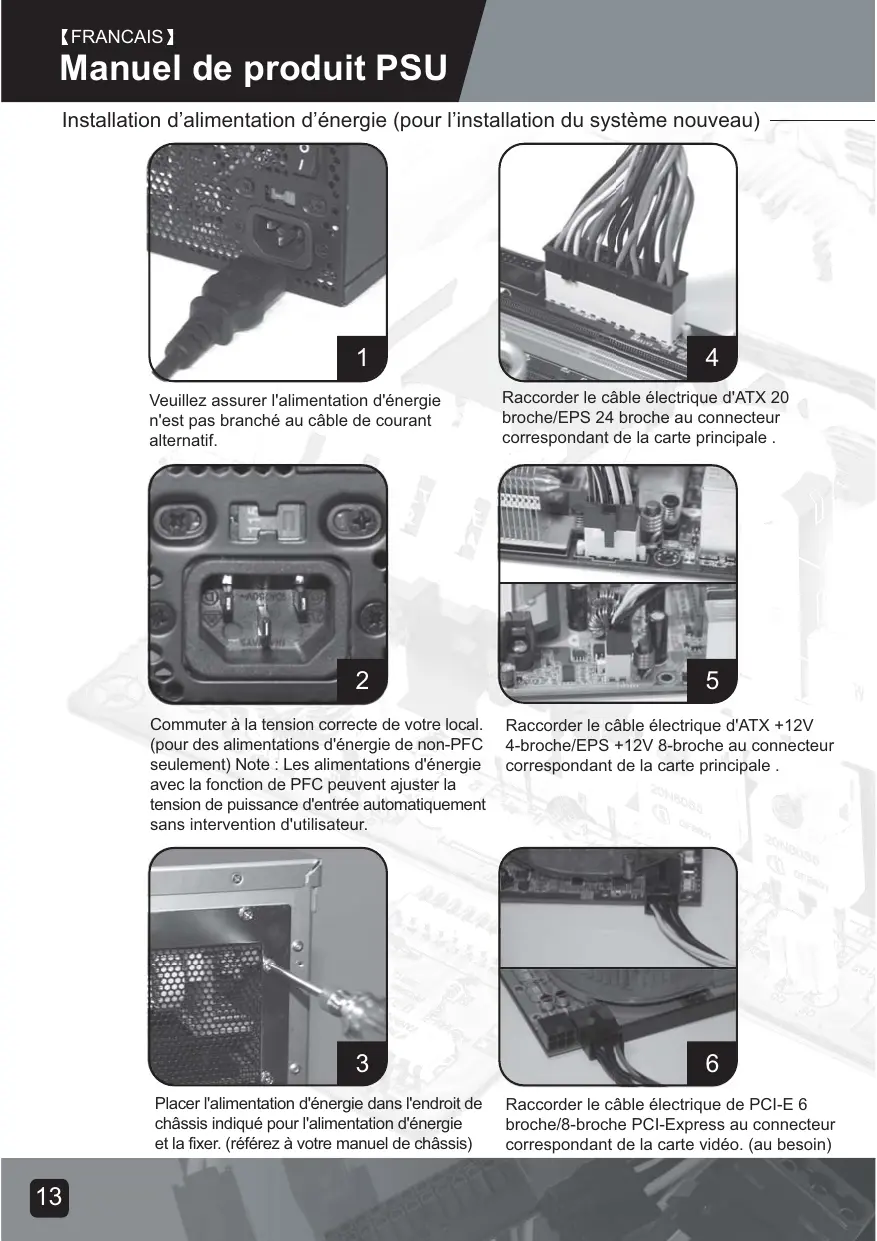

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit câble électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d’énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l’utilisation de la douille de prolongation est nécessaire, évitez l’utilisation combinée avec d’autres appareils électroménagers de puissance plus élevée tels que TV, l’amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d’énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d’énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouvertures de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est nécessaire.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND BLACK

RED +5V BLACK CNI

BLACK GND RED +5V

BLACK GND

GREY PS-ON

PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3

BLUE -12V

BLACK GND

GREEN PS-ON TRENTON

BLACK GND BLACK GND

BLACK GND BLACK GND

BLAN/C

RED +5V

RED +5V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

5.3

BLACK GND

BLACK GND BLACK GND

BLACK GND BLACK CND

YELLOW +12V

YELLOW +12V

YELLOW +12V YELLOW

YELLOW +12V

5.5

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Dual.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V BLACK SENSE

BLACK GENDER

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuterez au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
