STRIDER ESSENTIAL ST50F-ES230 - Alimentation (PC) SILVERSTONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	SilverStone
Modèle	Strider Essential ST50F-ES230
Puissance nominale	500 W
Format	ATX
Dimensions (L x l x H)	150 x 86 x 140 mm
Poids	Environ 2,0 kg
Ventilateur	120 mm
Connecteurs principaux	1 x ATX 24 broches, 1 x EPS 8 broches, 1 x ATX 12V 4 broches
Connecteurs périphériques	PCI-E 6+2 broches (x2), SATA (x4), Molex 4 broches (x3), Floppy 4 broches (x1)
Protection	OVP, UVP, OCP, SCP, OPP
Fonction PFC	Active PFC
Fonctions principales	Commutation à découpage, protection contre les surtensions, ventilateur silencieux
Compatibilité	Cartes mères ATX, BTX, EEB, CEB, cartes graphiques haute gamme
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec. Ne pas ouvrir l'alimentation.
Sécurité	Ne pas utiliser en environnements humides, ne pas obstruer les ouvertures de ventilation
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Ouverture annule la garantie.
Câble d'alimentation inclus	Oui, câble secteur spécifique à la région
Garantie	Garantie constructeur sous conditions (voir notice)
Informations générales	Usage intérieur uniquement, tension d'entrée 115-230 VAC (sélection manuelle ou auto selon version)

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

Comment installer l'alimentation Strider Essential ST50F-ES230 ?

Assurez-vous que le câble secteur est débranché. Branchez le connecteur ATX 24 broches sur la carte mère, le connecteur EPS 8 broches (ou ATX 4 broches) pour le CPU, puis les connecteurs PCI-E pour la carte graphique, SATA pour les disques, et Molex pour les périphériques. Fixez l'alimentation dans le boîtier et rebranchez le câble secteur.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le commutateur situé à l'arrière est sur la position I (marche). Assurez-vous que le câble secteur est bien branché et que la prise fonctionne. Vérifiez également le sélecteur de tension (si présent) : il doit être réglé sur 115V ou 230V selon votre région.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, l'alimentation contient des tensions dangereuses. Ne l'ouvrez jamais. L'ouverture annule la garantie. Si elle ne fonctionne pas, contactez le service après-vente.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, le modèle ST50F-ES230 est compatible avec les cartes mères ATX, BTX, EEB et CEB. Il fournit les connecteurs 24 broches et 8 broches EPS nécessaires.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec et doux pour essuyer l'extérieur. Ne soufflez pas d'air comprimé dans les ouvertures. N'utilisez pas de liquide.

Le ventilateur de l'alimentation fait du bruit, est-ce normal ?

Un léger bruit est normal. Si le bruit devient excessif, vérifiez que l'alimentation n'est pas obstruée. Assurez-vous que le boîtier est bien ventilé. Si le problème persiste, contactez le support.

Puis-je utiliser l'alimentation à l'extérieur ?

Non, ce produit est conçu uniquement pour une utilisation en intérieur dans un environnement sec. L'exposition à l'humidité peut endommager l'alimentation et présenter un risque.

Que couvre la garantie ?

La garantie couvre les défauts de fabrication. Elle ne couvre pas les dommages causés par une utilisation inappropriée, une modification, une ouverture du boîtier, ou des catastrophes naturelles.

Puis-je brancher plusieurs disques durs sur cette alimentation ?

Oui, l'alimentation dispose de plusieurs connecteurs SATA (4) et Molex (3). Assurez-vous que la puissance totale ne dépasse pas 500W. Vérifiez les besoins en puissance de vos composants.

Comment passer de la tension 115V à 230V ?

Sur les modèles sans PFC automatique, il y a un commutateur rouge à l'arrière de l'alimentation. Mettez-le sur 115V pour les États-Unis/Canada ou sur 230V pour l'Europe. Assurez-vous que l'alimentation est débranchée avant de changer la position.

MODE D'EMPLOI STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

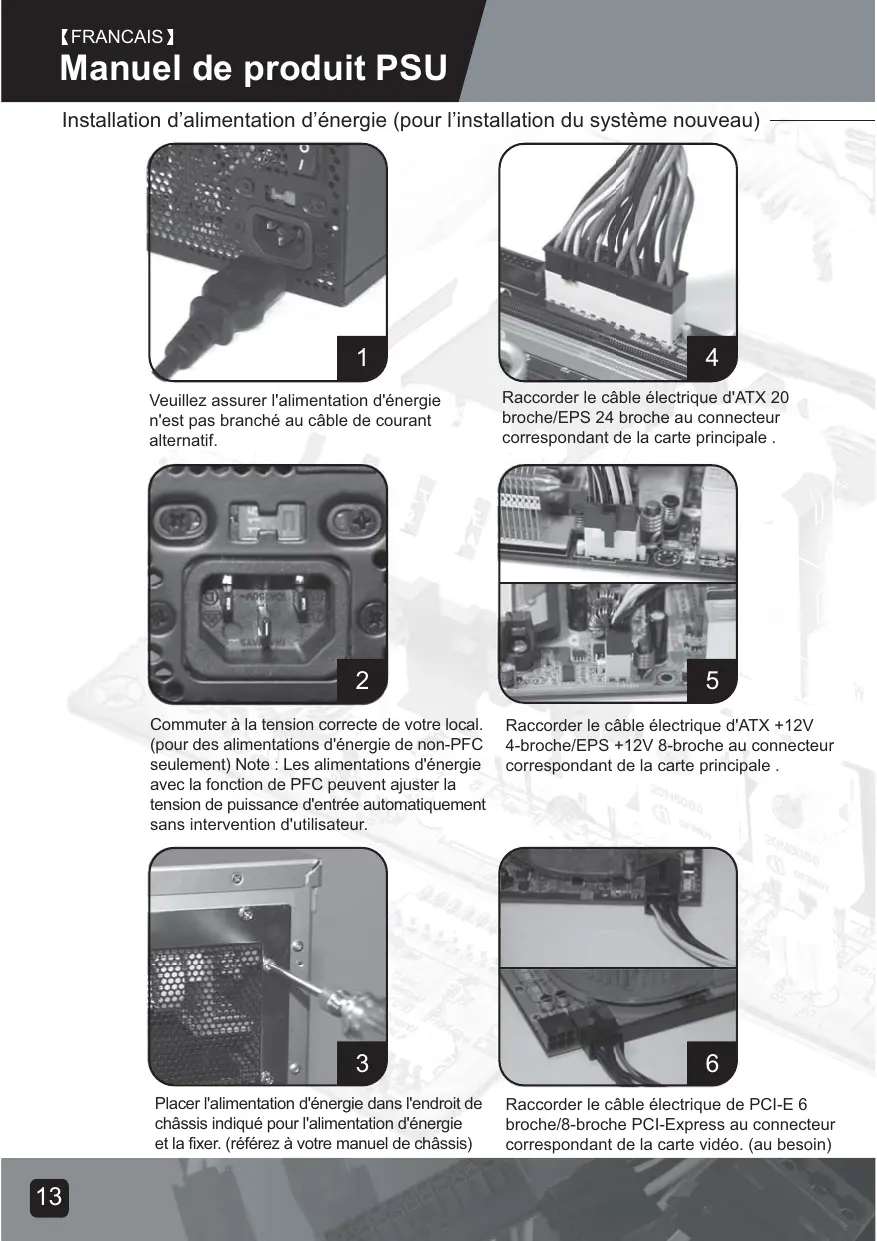

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

Raccorder le cable électrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
