Caractéristiques techniques	Alimentation ATX 350W, certification 80 PLUS Bronze, dimensions 150 x 140 x 86 mm
Connecteurs disponibles	1 x 24-pin ATX, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe, 4 x SATA, 4 x Molex
Utilisation recommandée	Idéale pour les configurations de PC de jeu et de bureau avec des besoins énergétiques modérés
Maintenance	Vérifier régulièrement la poussière dans le ventilateur, nettoyer avec un chiffon doux
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Informations générales	Garantie de 3 ans, fonctionnement silencieux grâce à un ventilateur de 120 mm

FOIRE AUX QUESTIONS - SSTFX350G SILVERSTONE

Pourquoi mon alimentation SILVERSTONE SSTFX350G ne s'allume-t-elle pas ?

Vérifiez si l'alimentation est correctement branchée à la prise murale et si le commutateur d'alimentation à l'arrière de l'unité est en position 'ON'. Assurez-vous également que la carte mère et les autres composants sont correctement connectés.

Mon PC ne s'allume pas après avoir installé la SILVERSTONE SSTFX350G, que faire ?

Assurez-vous que tous les câbles sont correctement connectés, en particulier le connecteur ATX 24 broches et le connecteur CPU 4/8 broches. Vérifiez également que votre carte mère et vos composants sont compatibles avec l'alimentation.

L'alimentation SILVERSTONE SSTFX350G est-elle bruyante ?

Un certain niveau de bruit est normal, mais si l'alimentation est excessivement bruyante, cela peut indiquer un problème avec le ventilateur. Vérifiez si le ventilateur est obstrué par la poussière ou si l'alimentation nécessite un remplacement.

Comment savoir si mon alimentation SILVERSTONE SSTFX350G fonctionne correctement ?

Vous pouvez tester l'alimentation avec un multimètre pour vérifier les tensions de sortie. Les tensions doivent être dans les tolérances spécifiques (±5 % pour le +12V, +5V, +3.3V). Si les tensions ne sont pas correctes, l'alimentation peut être défectueuse.

Quels sont les câbles inclus avec la SILVERSTONE SSTFX350G ?

L'alimentation SILVERSTONE SSTFX350G comprend des câbles pour le connecteur ATX 24 broches, le connecteur CPU 4/8 broches, des connecteurs PCIe et des connecteurs SATA pour les disques durs et SSD.

Puis-je utiliser la SILVERSTONE SSTFX350G avec un système haut de gamme ?

La SILVERSTONE SSTFX350G a une puissance nominale de 350W, ce qui peut être suffisant pour des systèmes de milieu de gamme, mais il est recommandé de vérifier la consommation totale de votre configuration pour éviter les problèmes de puissance.

Comment installer l'alimentation SILVERSTONE SSTFX350G dans mon boîtier ?

Pour installer l'alimentation, placez-la dans le boîtier avec le ventilateur orienté vers l'extérieur ou vers l'intérieur, selon la configuration de votre boîtier. Fixez-la avec les vis fournies et connectez tous les câbles nécessaires aux composants.

Que faire si l'alimentation SILVERSTONE SSTFX350G surchauffe ?

Assurez-vous que l'alimentation est correctement ventilée et qu'il n'y a pas d'obstruction autour des évents. Nettoyez la poussière et vérifiez si le ventilateur fonctionne correctement. Si le problème persiste, envisagez de remplacer l'alimentation.

L'alimentation SILVERSTONE SSTFX350G est-elle garantie ?

Oui, la SILVERSTONE SSTFX350G est généralement couverte par une garantie limitée. Vérifiez les détails de la garantie dans le manuel de l'utilisateur ou sur le site Web du fabricant.

MODE D'EMPLOI SSTFX350G SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

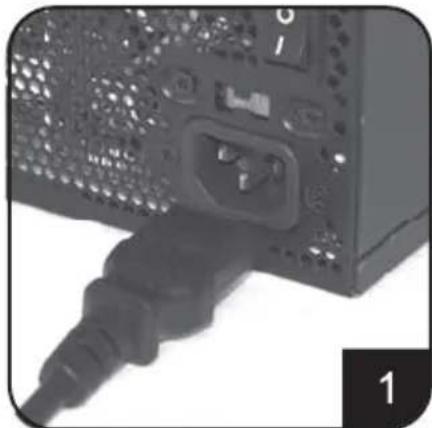

Veuillez assurer l'alimentation d'énergie n'est pas branché au cable de courant alternatif.

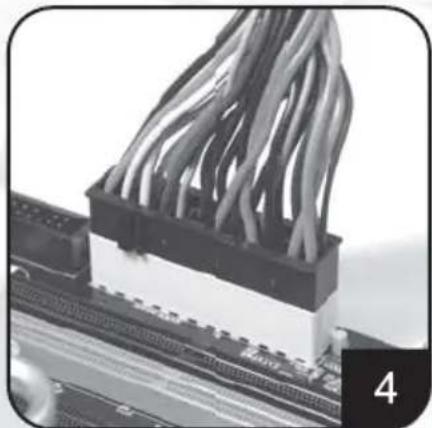

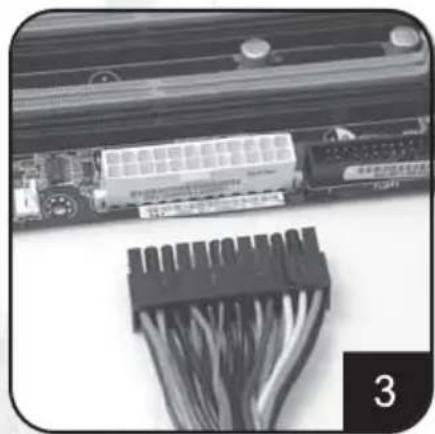

Raccorder le cable electrique d'ATX 20 brochure/EPS 24 brochure au connecteur correspondant de la carte principale.

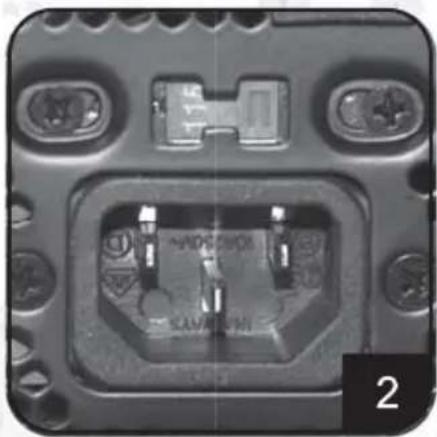

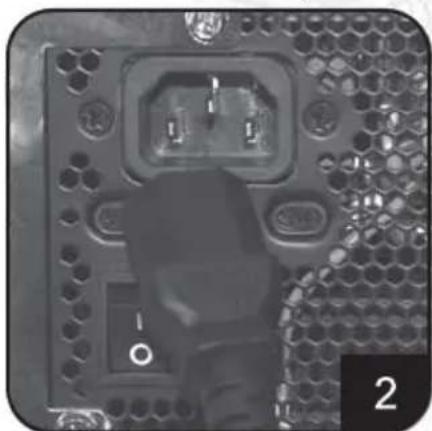

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

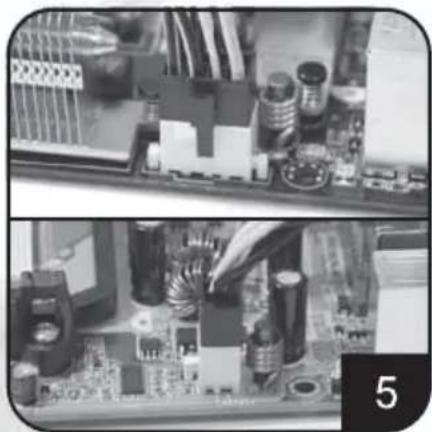

Raccorder le cable electrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

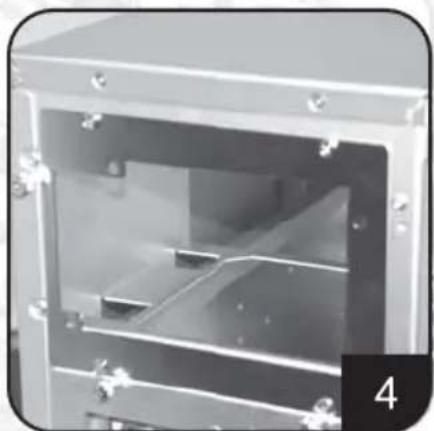

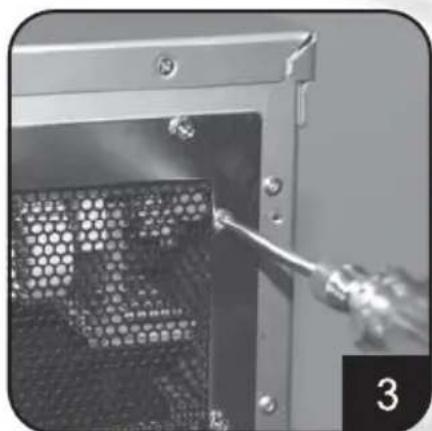

Placer l'alimentation d'énergie dans l'endetroit de chassis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassis)

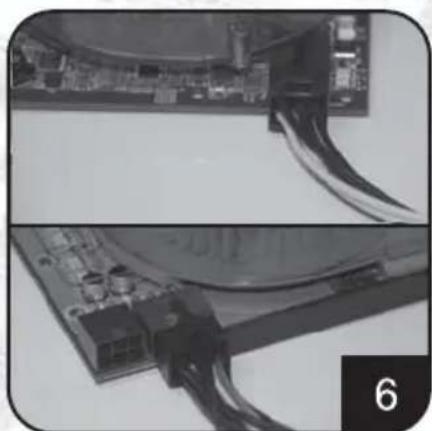

Raccorder le cable electrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte video. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

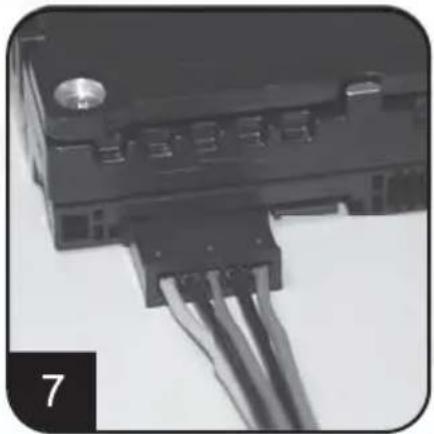

Raccorder les cables electriques de SATA au lecteur dur ou aux dispositifs de SATA.

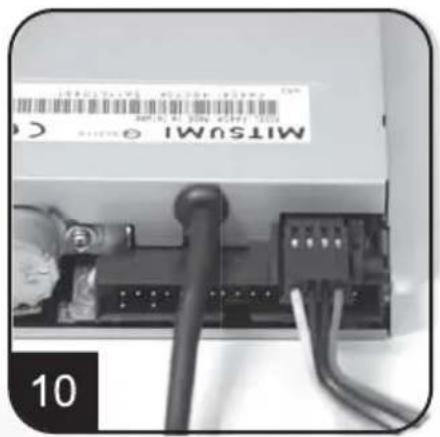

Raccorder le petit cable electrique de 4-broche au lecteur de disque souples ou à autres dispositifs compatibles

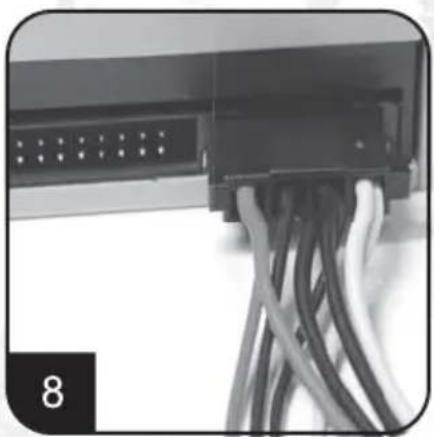

Raccorder le cables electriques peripheriques 4-broche aux lecteur dur IDE, au lecteur optiques ou a d'autres dispositifs.

Réinstaller le couvercle du chassis, et la fixer. (Référez-vous à l'installation du chassis).

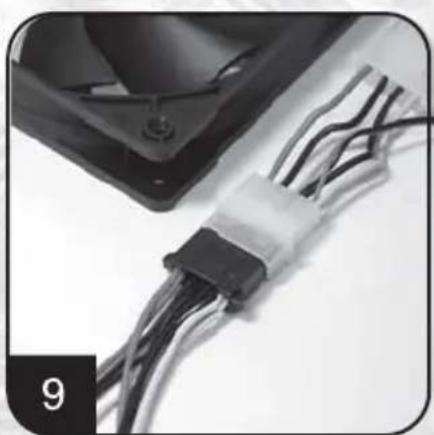

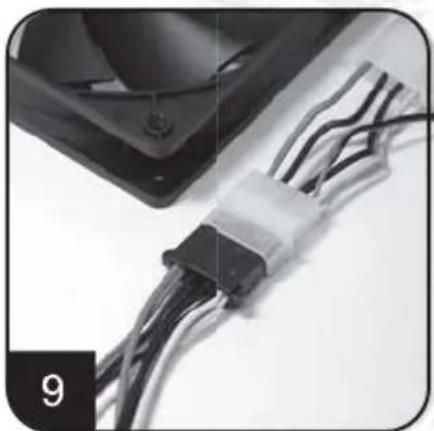

Raccorder le cables electriques peripériques de 4 broche aux ventilateurs en utilisant les connecteurs péripériques. (Variété de C.C +12V).

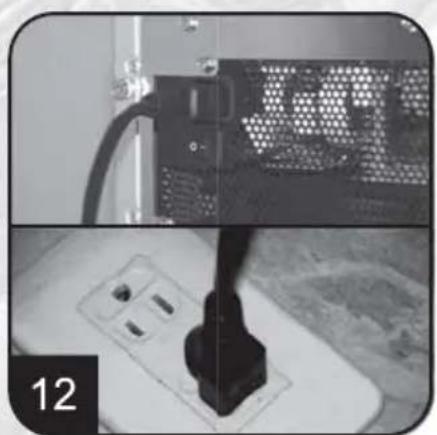

Raccorder le cable de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres apparéils electroménagers de puissance plus élevé tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

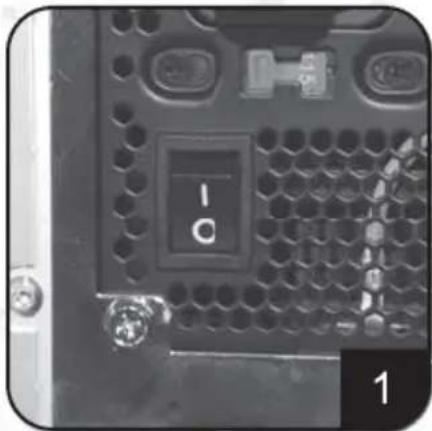

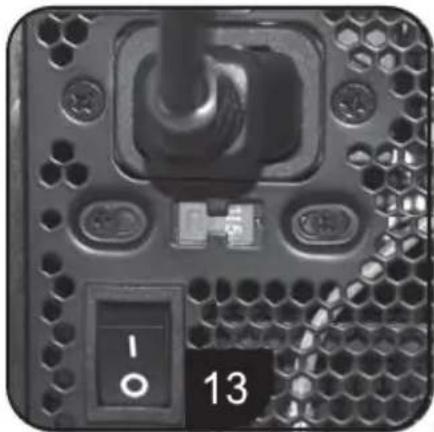

Allumer l'alimentation d'énergie par le changement au mode de « I » (entree-sortie).

Attention: L'alimentation d'énergie est Standby.
Le système en marche et en arêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le cable de courant alternatif de l'alimentation d'énergie.

Enlever tous les cables d'alimentation d'énergie branchés à la carte video de carte principale et, au lecteur dur et à tout autre dispositif.

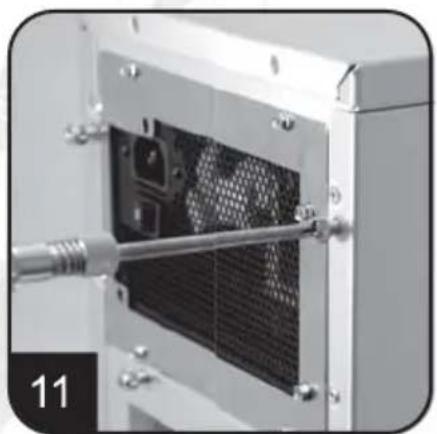

Enlever l'alimentation d'énergie du chassin. (Référez-vous au manuel de l'installation de votre chassin.)

1. Référez-vous à l'étépe 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnementés secs.
3. N'obstruer, inserer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le cable à C.A. inclus avec l'alimentation d'énergie a été strictement examé par l'usine pour des défauts et la qualité, utiliser seulement le cable à C.A. fourni avec votre alimentation d'énergie. Le cable de courant alternatif fabriqué par un tiers peut produit des résultats incompatible et probablement endommager votre alimentation de système ou d'énergie
5. Ce produit est concu pour l'usage d'intérieur seulement.

Dépannage

Si vous alimentation d'énergie ne fonctionne pas correctement, refrez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans toute endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le cable de courant alternatif Est se raccorde à l'alimentation d'énergie.
3. Veuiliez s'assurer qu'au mode « I » de l'alimentation « d'énergie entree-sortie » est choisi.

4. Verifier une deuxième fois pour voir si tous les cartes video de carte principale, lecteurs durs, et cables de dispositifs' sont branchés correctement.

5. Veuillez arrer l'alimentation d'énergie en commutant « entree-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veillez ne pas ouvrir l'alimentation d'énergie dans aucune circstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

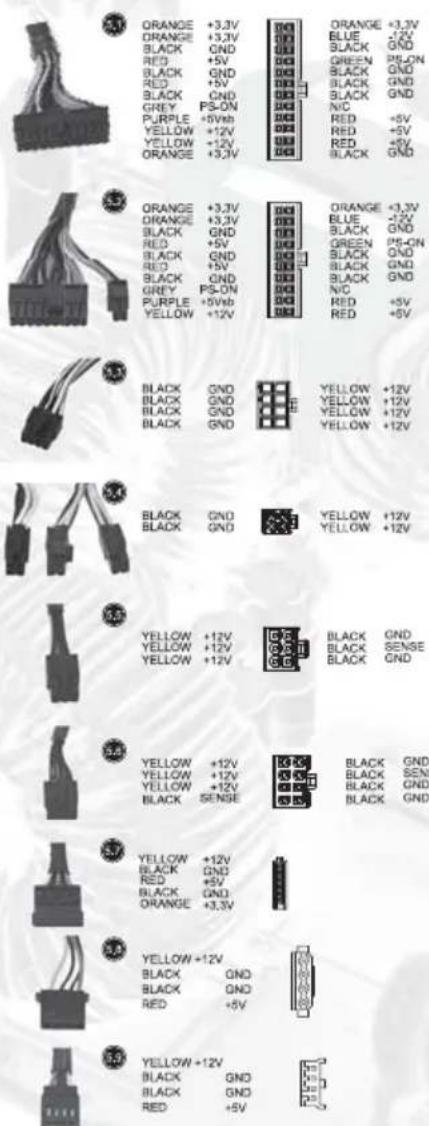

Connecteurs d'alimentation d'énergie

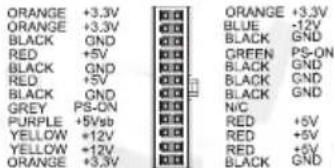

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la的最后一e carte principale de ATX/BTX PC. Supporter carte principale de serveur d'EEB/CEB/ poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur' poste de travail CPU Dual. Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le systeme de CPU singularier dernier.

Connecteur de puissance PCI-E 6-broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes videoa gamme haute peut exiger deux connecteurs a PCI-E 6-broche.

Connecteur de puissance PCI-E 8 broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes video a gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périhérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissance souple de 4-broche.

Supporter disposif de couple standard ou disposifls compatibles.

【FRANÇAIS】

Manuel de produit PSU

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veulie arer votre syste et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements Incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur à d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans voire système.
3. Le fi l convertiant (image 5.10) peut seulement ettre attaché au connecter a 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorre ct endomagera l'alimentation ou les dispositifs d'énergie dans voire système.

Les connecteurs montrés ci-dessus peuvent différer selon le modele de votre alimentation d'énergie.

Informations sur la garantie

Termes et conditions de la garantie

1. Les défauts des composants du produit ainsi que les dommages réalisant d'une fabrication défectueuse sont couverts par cette garantie. Les défauts ou dommages associés aux conditions suivantes seront réparés ou remplacés sous l'autorité de SilverStone Technology.
   a)Utilisation conforme aux instructions fournies dans le manuel, sans mauvais usage, usage excessif ou toute autre forme d'utilisation inappropriée. b)Dommages ne resultant pas d'une catastrophe naturelle (orage, incendie, tremblement de terre, inondations, sel, air, insectes, animaux, etc.)
   c)Produit non demonté, modifie ou réparé. Composants non démontés ou réparés.
   d)Etiquette/autocollants de garantie non retirés ou rompus.
   Les pertes ou dommages resultant de conditions autres que celles listedes ci-dessus ne sont pas couverts par la garantie.
   2.Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n'est enaucun cas responsable des autres dommages ou pertes associés à l'utilisation du produit.
   3.Dans le cadre de sa garantie, SilverStone Technology s'oblige a reparer ou a replacer ses produits defectueux. En aucun cas SilverStone Technology ne pourra ete tenu pour responsable des dommages lies à la vente, à l'achat ou à l'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d'affaires, perte de profit, perte d'utilisation du produit, ou tout dommage direct ou indirect, previsible ou non, basé ou non sur une violation de la garantie, du contrat ou d'une négligence, et ce meme si SilverStone Technology avait ete informed de la possiblité de teis dommages.
   4.La garantie couvre exusivement I'acquereur d'origine pour I'achat efectue aprous de I'un des distributeurs et revendeurs SilverStone agree; la garantie n'est pas transferable en cas de revente d'occasion.
2. Voues devez fouvir la preuve d'achat ou la facture du produit en indiquant clairement la date d'achat afin de nous permettre de déterminer vos droits à la garantie.
   6.Si un probleme venait a survenir en cours de la periode de garantie, veuillez contacter sua marchand/reveneur/distributeur SilverStone agree, ou SilverStone. http://www.silverstonetek.com

Veuillez noter que : (i) Youve devez fouvir la preuve d'achat d'origine du produit grac a un reu detaille et date ; (ii) Les frais d'expedition (ou tout frais de transport) du produit aux distributeurs agres de SilverStone seront a Your charge. Les frais de retour (ou tout frais de transport) du produit a Your adressre seront a la charge des distributeurs agres de SilverStone après la réparation du produit ; (iii) Avant de nous envoyer le produit, vous vedez obtainingur numero d'autorisation de retour d'article (RMA) de la part de SilverStone. Les informations sur la mise a jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone. Veuillez visiter le site http://www.silverstonetek.com pour les informations plus recentes.

Informations additionnels et contacts

Pour l'Amérique du Nord ([e-mail])

SilverStone Technology Amérique du Nord peut réparer ou remplaner un produit défectieux par un produit réusine qui n'est pas neuf mais dont le bon fonctionnement a été testé. Le produit de remplacement sera couvert par la période de garantie restante, ou 30 jours, la période la plus longue étant retenue. Tous les dispositifs d'alimentation doivent être returnés au lieu d'achat si le retard se fait dans les 30 jours suivant l'achat : passé ce-delai, le client devra recherir un numero d'autorisation de retard d'article (RMA) auprès de SilverStone Technology aux Etats-Unis en téléchargeant le formulaire « USA RMA for end-users » (RMA USA pour les utilisateurs finalaux) via le lien ci-dessous et en suivant les instructions.

Pour l'Australie uniquement ([e-mail])

Nois biens sont dotés de garanties ne pouvant être exclues par les lois australiennes sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure, ou à une compensation pour tout autre dommage ou perte raisonnablement prévisible. Vous avez également droit à la réparation ou au remplacement du produit si celui-ci se révèle d'une qualité non acceptable ou si la défaillance ne se révèle pas majeure. Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie.

Pour l'Europe ([e-mail])

Pour toutes les autres régions ([e-mail])

Validité de la garantie

Pour l'Amérique du Nord

Tous les dispositifs d'alimentation SilverStone vendus au detail sont couverts par une garantie limite de 3 ans a compter de la date d'achat (certains disposifis d'alimentation appliquent une garantie de 1 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour l'Australie uniquement

Tous les dispositifs d'alimentation SilverStone vendus au detail sont couverts par une garantie limite de 3 ans a compter de la date d'achat (certains disposifis d'alimentation appliquent une garantie de 1 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour l'Europe

Tous les dispositifs d'alimentation SilverStone vendus au detail sont couverts par une garantie limite de 3 ans a compter de la date d'achat (certains dispositifs d'alimentation appliquent une garantie de 2 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour toutes les autres régions

Veuillez contacter votre revendeur ou distributeur local agreé SilverStone pour plus de détails.

Remarque:

SilverStone se reserve le croit de modifier les informations de garantie ci-dessus. Veuillez visiter le site http://www.silverstonetek.com pour les informations de mise a jour de la garantie les plus recentes.
