BEDIENUNGSANLEITUNG STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

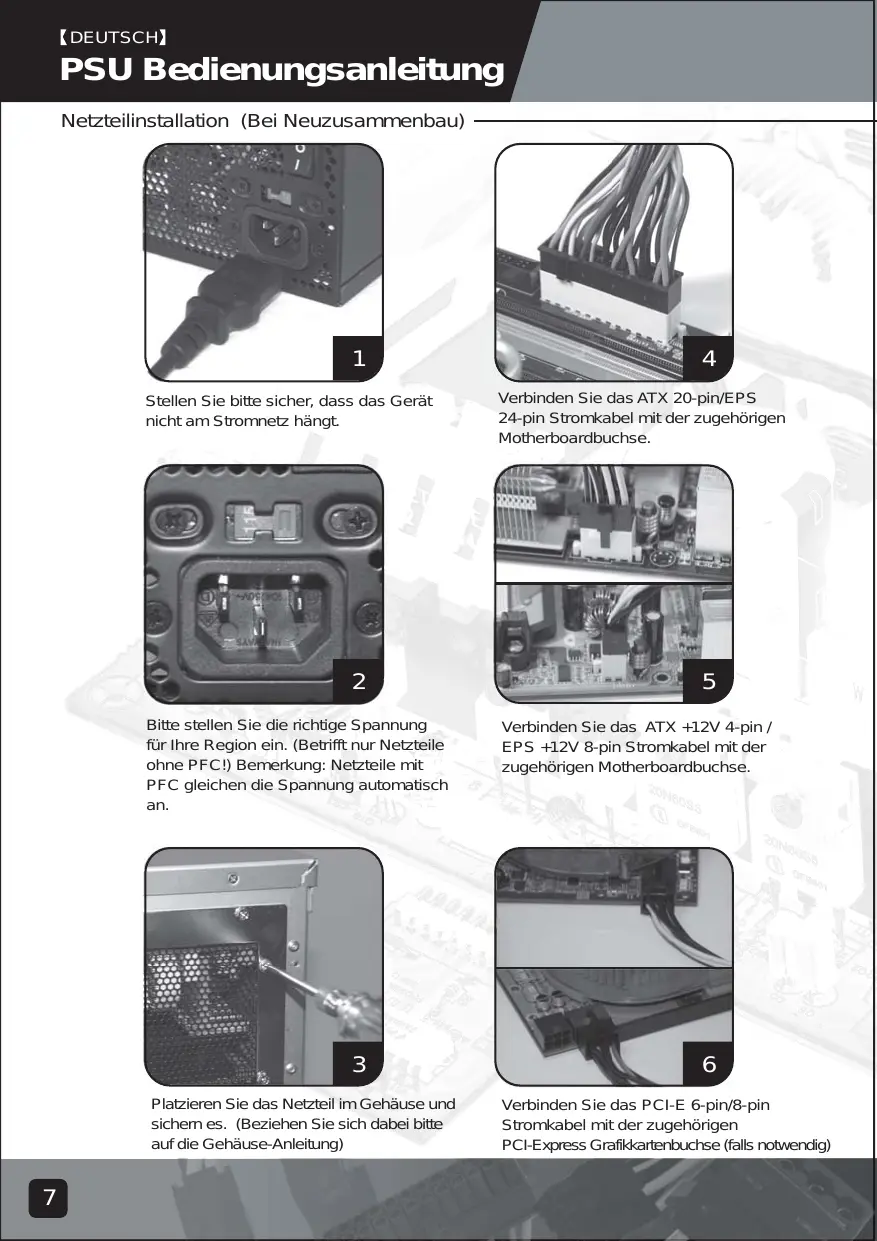

Netzteilinstallation (Bei Neuzusammenbau)

Stellen Sieitte sicher,dass das Gerat nicht am Stromnetz hangt.

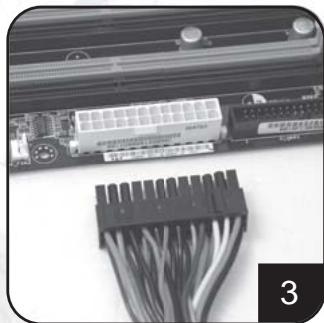

Verbinden Sie das ATX 20-pin/EPS 24-pin Stromkabel mit der zugehörgen Motherboardbuchse.

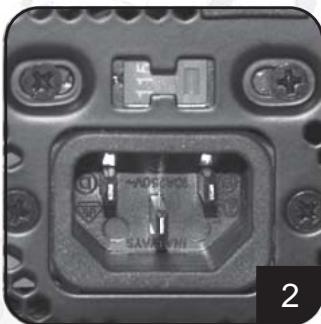

Bitte stellen Sie die richtige Spannung für ihre Region ein. (Betrift nur Netzeleithohne PFC!) Bemerkung: Netzeleith mit PFC gleichen die Spannung automatisch an.

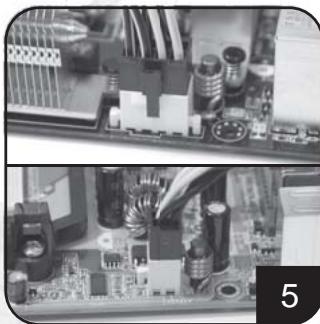

Verbinden Sie das ATX +12V 4-pin / EPS +12V 8-pin Stromkabel mit der zugehörigen Motherboardbuchse.

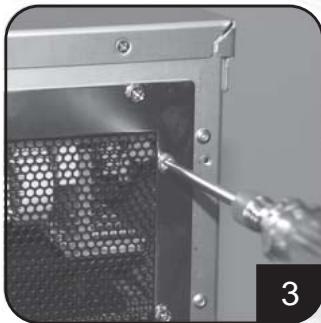

Platzieren Sie das Netzeil im Gehäuse und sichern es. (Beziehen Sie sich darüberitte auf die Gehäuse-Anleitung)

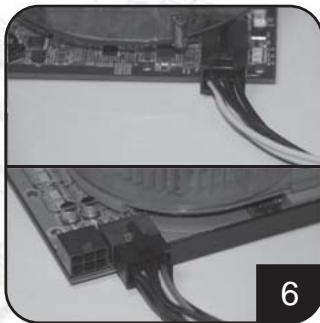

Verbinden Sie das PCI-E 6-pin/8-pin Stromkabel mit der zugehörigen PCI-Express Grafikkartenbuchse (falls notwendig)

PSU Bedienungsanleitung

Netzteilinstallation (Bei Neuzusammenbau)

Verbinden Sie das SATA Stromkabel mit den SATA Festplatten oder Geräten.

Verbinden Sie das keine 4-pin Stromkabel mit dem Diskettenlaufwerk oder anderen kompatiblen Geräten.

Verbinden Sie das 4-pin Peripherie-Stromkabel mit den IDE Festplatten, optische Laufwerke oder anderen Geräte.

Bauen Sie die Chassisabdeckung wieder zusammen und sichern Sie sie. (Beziehen Sie sich damititte auf die Chassis Anleitung)

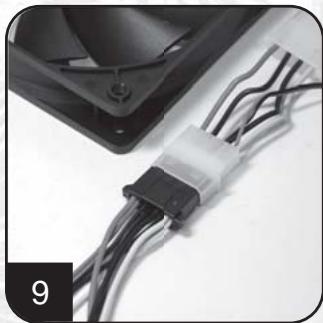

Verbinden Sie das 4-pin Peripherie-Stromkabel zu den Lüftern welche die periphenen Buchsen benutzen. (DC +12V)

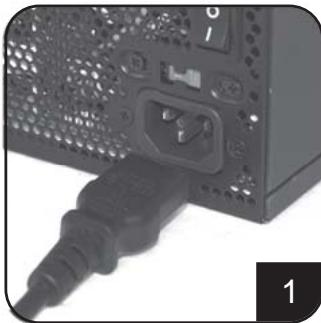

Verbinden sie das AC Stromkabel mit dem Netzeil. (Achtung: Benutzen sie keine Verteilerleisten. Falls es noch notwendig ist, kombinieren Sie dieseitte mit weiteren Hochleistungsgeräten, z.B.:Fernseher, Verstärker usw. kombinieren Sie sie mit anderen Hochleistungsgeräten wie Fernseher, Verstärker, usw....)

Netzteilinstallation (Bei Neuzusammenbau)

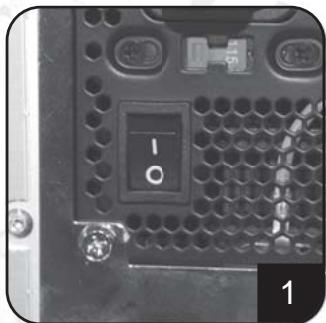

Schalten Sie das Netzeil auf "I" (I/O).

Achtung: Das Netzteil befindet sich jetzt im Standby Modus. Die Stromzufuhr wird über Ihr Motherboard gesteuert. (Bitte beziehen Sie sich dazu auf die Motherboard Bedienungsanleitung)

Netzteilinstallation (Auswechseln)

Nachdem Ihr PC heruntergebnis ist, schalten Sie das Netzteil auf die "O" Position um den Standby Betrieb zu deaktivieren und sicherzustellen das, das System keinen Strom mehrzieht.

Entfernen Sie das Stromkabel vom Netzteil.

Entfernen Sie alle Stromkabel die mit dem Motherboard, Videokarte, Festplatte und anderen Geräten verbunden sind.

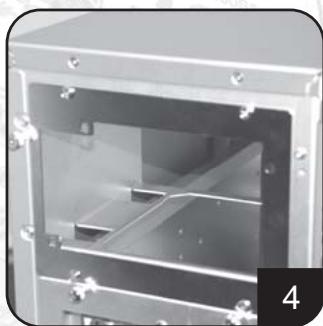

Entfemen Sie das Netzeil vom Chassis. (Beziehen Sie sich damititte auf die Chassis Anleitung)

5.itte starten sie danach mit dem 1.Schritt der Netzeilinstallation (Bei Neuzusammenbau)

Netzteilbenutzung: Bemerkungen und Warnungen

1. Das Netzteil beinhaltet hohe Spannungen,itte offen sie das Netzteil nicht.Falls das Gehause geöffnet wird besteht kein Garantieanspruch mehr.
2. Benutzen Sie das Netzteil nur unter sicheren und trockenen Bedingungen.
   3.itte blockieren oder fuhren Sie keine Fremdkorper in die Lufter oder andere Öffnungen des Netzeile's ein.
3. Das AC Kabel das bei ihren Netzeil mitgeliefert wird wurde im wurde auf seine Qualität und seine Funktionalität geprüft. Deshalb benutzen Sie nur das mitgelieferte Kabel mit ihren Netzeil. Der Einsatz AC Kabel welches fremd-produziert wurde kann zu Beschädigungen oder unerwarteten Ergebnissen in ihrem System oder Netzeil führen.
4. Das Produkt ist auf Einsatz im Haus ausgelegt.

Problembehandlung

Falls ihr Netzteil nicht richtig Funktioniert überprüfen Sie folgende Punkte:

1. Stellen Sie sicher, dass der Spannungsschalter für den Gebrauch in ihrer Region eingestellt ist. (115V oder 230V). (Für Netzeile ohne PFC Funktion)
2. Stellen Sie sicher, dass das AC Stromkabel mit dem Netzteil verbunden ist.
3. Stellen Sie sicher, dass das Netzteil auf "l" gestellt ist.
4. Stellen Sie sicher, dass alle Kabel zum Motherboard, Videokarten, Festplatten und anderen Geräten korrekt verbunden sind.
5. Schalten Sie das Netzteil auf "O" und somit aus. Warten Sie zirka 5 Minuten um den Sicherheitsmechanismus zusammen. Danach schalten Sie wieder auf "I" und rebooten Sie das System.

Achtung: Das Netzteil beinhaltet hohe Spannungen,itte öffnen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.

Stromverbindungen

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsbl YELLOW +12V YELLOW +12V ORANGE +3.3V

ORANGE +3.3V BLUE -12V
BLACK GND
GREEN PS-ON
BLACK GND
BLACK GND
BLACK GND
N/C
RED +5V RED +5V RED +5V BLACK GND

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V

ORANGE +3.3V BLUE -12V
BLACK GND
GREEN PS-ON
BLACK GND
BLACK GND
BLACK GND
N/C
RED +5V RED +5V

Unterstutz hoch entwickelte PCI-Express Videokarten, eine niche hoch entwickelte Videokarten benötigen zwei PCI-E 6 pin Buchse/Stecker

PCI-E 8 pin Strombuchse/Stecker

Unterstutz hoch entwickelte PCI-Express Videokarten, eine niche hoch entwickelte Videokarten benötigten zusätzlich einen PCI-E 6-pin Stecker

SATA Festplatten Strombuchse/Stecker

Unterstutz neuste SATA Festplatten und Geräte

Standard 4-pin Peripherie-Strombuchse/Stecker

Unterstzt IDE/SCSI Festplatten, Optische Laufwerke, Lüfter, usw....

Unterstutz Standard Diskettenlaufwerke oder ähnliche Geräte.

Stromverbindungen

Das Umwandlungskabel

EPS 8-pin Stecker zusammengefügt werden und zu einem

ATX 4-pin Stecker umgebaut

Achtung :

1.itte fahren Sie ihr System herunter und schalten Sie auf "O" bevor sie ein Stromkabel anschließen oder abstecken.
2. Alle Stecker sind markiert um einen falschen Anschluss zu vermeiden. Falls Sie die Stecker nicht einfach verbinden konnen überprüfen Sie die Steckerrichtung bevor Sie es nochmals versuchen. Wenden Sie keine Gewalt an dadurch konnen Schäden an ihren Geräten auftreten
3. Das Umwandlungskabel (bild 5.10) kann nur mit dem EPS 8-pin Stecker zusammengeführten werden und zu einem ATX 4-pin Stecker umgebaut werden. Eine falsche Verbindung wird das Netzgerät oder andere Einheiten in Ihr System beschädigen!

Die oben gezeigten Buchsen/Stecker können je nach Modell ihres Netzteils variieren.

Garantie

Produktkomponentenfehler oder Beschädigungen die aus fehlerhafter Produktion resultieren fallen unter die Garantieleistung. Beschädigungen mit den folgenden Konditionen werden unter SilverStone's Gerichtsbarkeit repariert oder ersetzt.

1. Benutzung in Übereinstimmung mit den Instruktionen in dieser Bedienungsanleitung, kein Missbrauch, übermöger Gebrauch, oder anderen unangebrachten Gebrauch.
2. Beschädigungen die nicht durch natürliche Katastrophen verursacht wurden. (Gewitter, Feuer, Erdbeben, Flut, Salz, Sturm, Insekten, Tiere, usw...)
3. Das Produkt wurde nicht zerlegt, modifiziert oder repariert. Komponenten nicht zerlegt oder ersetzt.
4. Die Garantiemarkierung wurde nicht entfernt oder gebrochen.

Verlust oder Beschädigungen die von den Konditionen in der Liste abweichen werden nicht von der Garantie gedeckt.
