Marque	ENERMAX
Modèle	PLATIMAX EPM600AWT
Type de produit	Alimentation pour ordinateur
Certification	80 PLUS Platinum
Puissance nominale	600 W
Dimensions (L x l x H)	150 x 140 x 86 mm (format ATX standard)
Poids	Environ 2,5 kg
Alimentation	CA 100-240 V, 50/60 Hz
Ventilateur	Ventilateur silencieux de 120 mm
Connecteurs principaux	1 x 24 broches ATX, 1 x 8 broches CPU (4+4), 2 x 8 broches PCI-E (6+2), 8 x SATA, 4 x Molex 4 broches, 1 x FDD
Protections intégrées	OCP (surintensité), OVP (surtension), UVP (sous-tension), OPP (surpuissance), SCP (court-circuit)
Fonctions spéciales	HeatGuard (ventilation prolongée après extinction), CordGuard (verrouillage du câble secteur)
Gestion des câbles	Modulaire (câbles certifiés ENERMAX)
Entretien et nettoyage	Débrancher l'appareil, nettoyer l'extérieur avec un chiffon sec et doux. Ne pas obstruer les entrées d'air.
Consignes de sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité ou à la chaleur, utiliser une prise adaptée, ne pas forcer les connecteurs.
Pièces détachées et réparabilité	Utiliser exclusivement les câbles modulaires fournis par ENERMAX. Contacter le service après-vente pour toute réparation.
Informations générales	Garantie constructeur : consulter le site ENERMAX. Fabricant : ENERMAX Technology Corporation.

FOIRE AUX QUESTIONS - PLATIMAX EPM600AWT 80PLUS PLATINUM ENERMAX

Comment installer le système CordGuard ?

Placez l'alimentation dans le boîtier avec le bouton sur 'O'. Insérez les deux côtés du CordGuard dans l'emplacement prévu près du connecteur secteur. Branchez le câble d'alimentation, puis refermez le CordGuard pour verrouiller le câble.

Qu'est-ce que la fonction HeatGuard ?

HeatGuard permet au ventilateur de l'alimentation de continuer à tourner pendant 30 à 60 secondes après l'extinction du système ou en veille ACPI S3/S4, afin de dissiper la chaleur résiduelle et prolonger la durée de vie des composants.

Comment connecter correctement les câbles modulaires ?

Alignez les flèches blanches du connecteur avec le socket correspondant : connecteur noir sur socket noir, rouge sur rouge. Insérez doucement jusqu'à ce que les crochets s'enclenchent. Ne forcez jamais.

Que faire si l'alimentation s'arrête soudainement ?

Mettez l'interrupteur sur 'O', débranchez le câble secteur, attendez quelques minutes que l'alimentation refroidisse, puis rebranchez et remettez sur 'I'. Vérifiez le fonctionnement des ventilateurs. Si le problème persiste, contactez le support technique.

Quels câbles sont fournis avec l'alimentation ?

Selon le modèle et le pays, les câbles modulaires inclus peuvent varier. Généralement : 1 câble 24 broches ATX + 8 broches CPU, 2 câbles PCI-E 6+2 broches, 1 câble SATA (4 connecteurs), 1 câble Molex (4 connecteurs + FDD), et un câble secteur. Consultez la liste dans la notice.

Puis-je utiliser l'alimentation avec un onduleur ?

Oui, mais choisissez un onduleur de capacité suffisante. Pour ce modèle 600W, un onduleur d'au moins 700W/1000VA est recommandé. Si vous ajoutez d'autres périphériques, prévoyez une capacité plus élevée.

Quelles sont les protections de sécurité intégrées ?

Cette alimentation intègre les protections OCP (surintensité), OVP (surtension), UVP (sous-tension), OPP (surpuissance) et SCP (court-circuit). En cas d'anomalie, elle s'arrête automatiquement.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation. Utilisez un chiffon sec et doux pour nettoyer l'extérieur. N'utilisez pas de liquide. Assurez-vous que les grilles d'aération ne soient pas obstruées par la poussière.

Que faire si un connecteur ne s'insère pas facilement ?

Ne forcez jamais. Vérifiez l'orientation correcte du connecteur (flèches, forme). Les connecteurs sont conçus pour s'insérer sans force excessive. Si le problème persiste, vérifiez que vous utilisez le bon socket.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, utilisez uniquement les câbles certifiés ENERMAX fournis avec l'alimentation. L'utilisation de câbles non compatibles peut endommager l'alimentation, le système et annuler la garantie.

MODE D'EMPLOI PLATIMAX EPM600AWT 80PLUS PLATINUM ENERMAX

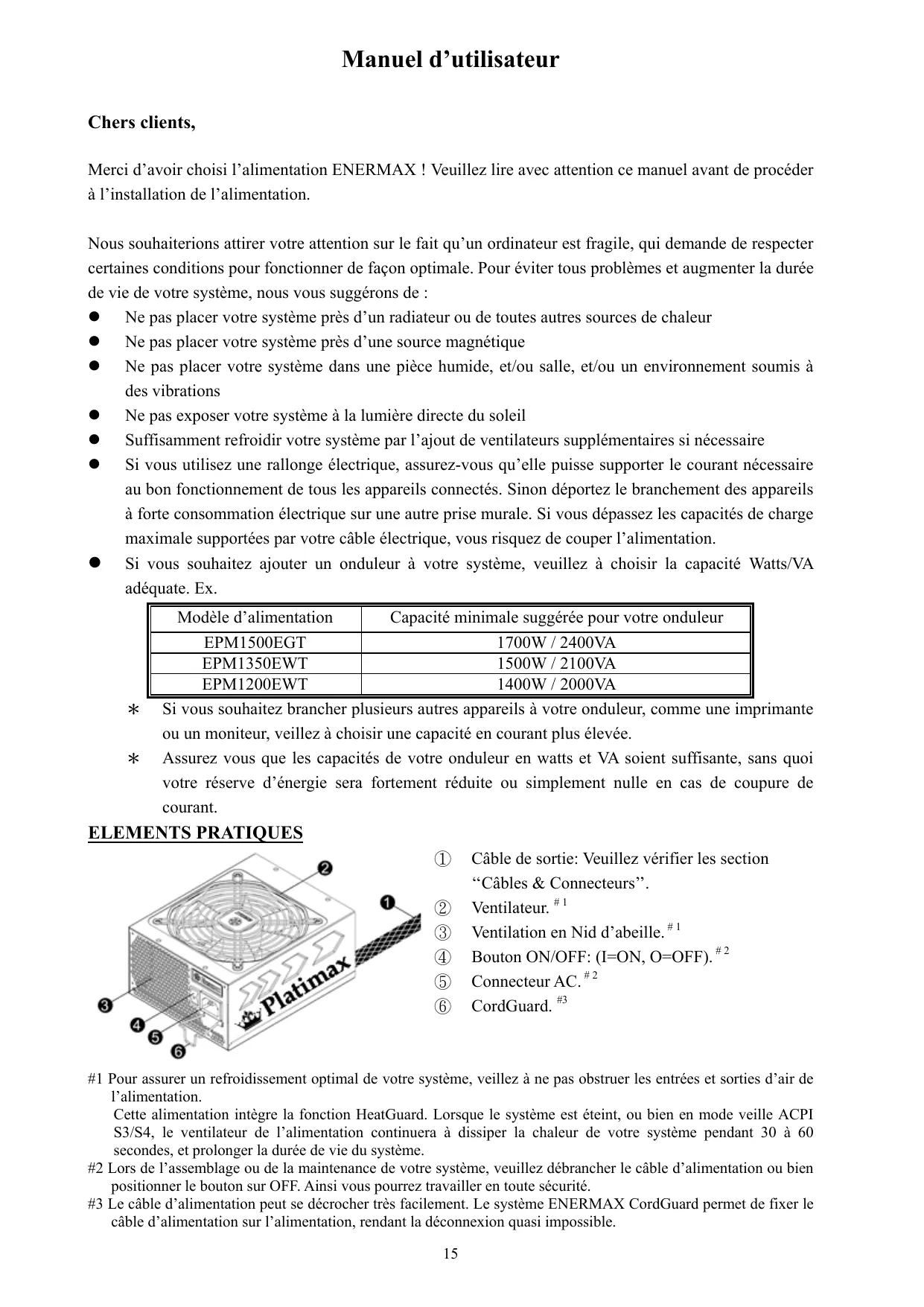

Manuel d'utilisateur

Merci d'avoir choisi l'alimentation ENERMAX! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile et demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système près d'une source magnétique
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations. Ne pas exposer votre système à la lumière directe du soleil.
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à choisir la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevé.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

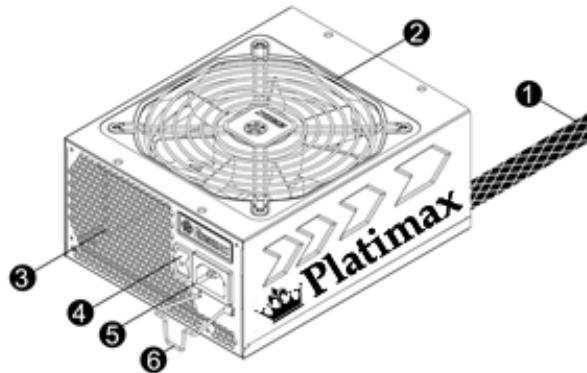

Elements pratiques

Câble de sortie: Veuillez vérifier les sections "Câbles & Connecteurs". Ventilateur. #1 Ventilation en Nid d'abeille. #1 Bouton ON/OFF: (I=ON, O=OFF). #2 Connecteur AC. #2 CordGuard. #3

Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation.

Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonge la durée de vie du système.

Le câble d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

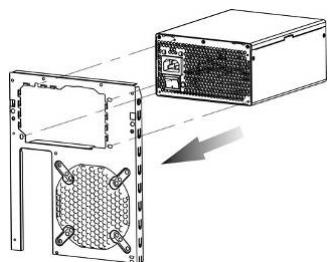

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans

l'emplacement prévu à cet effet proche du connecteur

d'alimentation.

(3) Brancher le câble dans l'alimentation.

Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A. C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A. C. sont susceptibles d'être incompatibles.
2. Lorsque vous réaliserez des manipulations du système, veuillez retirer le cable d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

CABLES & Connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée.

Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

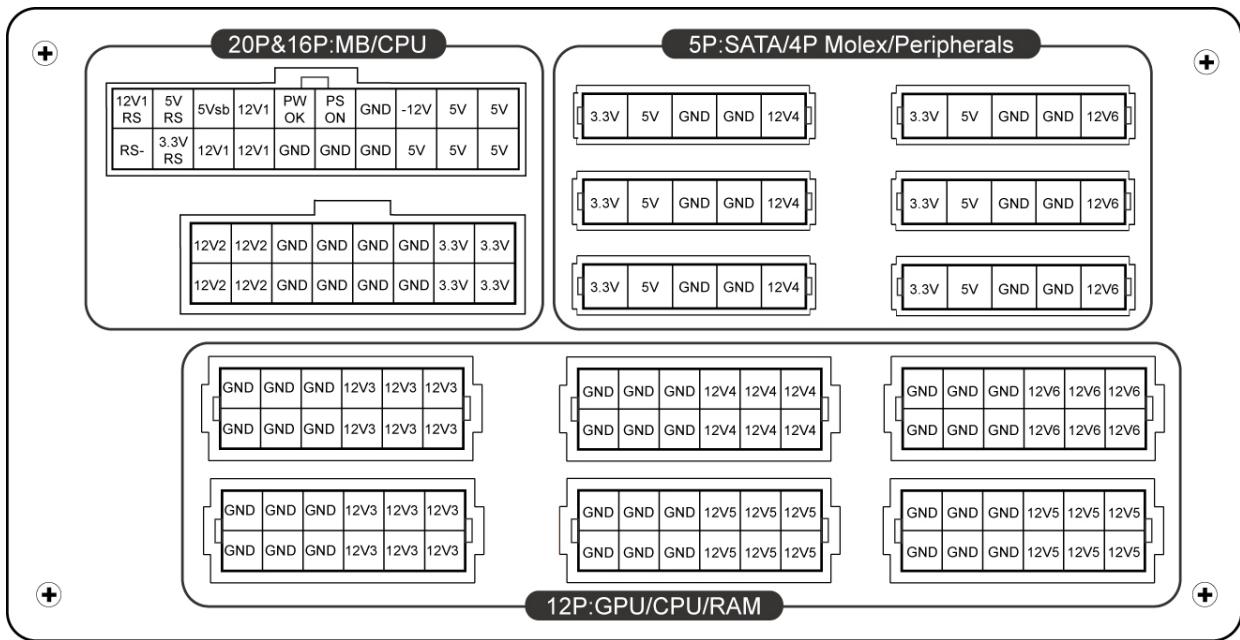

devez connecter les connecteurs de 16-broche et de 20-broche dans les sockets respectives afin d'activer les connecteurs de 24-broche carte-mère et de 8-broche CPU. Ce produit intègre la protection contre sur-courant sur les rails 12V multiple. Si vous laissez de nombreux périphériques consommer la puissance sur un seul rail 12V, il peut déclencher la protection contre sur-courant et éteindre le système. Veillez distribuer les câbles d'alimentation de certains périphériques vers d'autres rails 12V pour partager la charge afin d'assurer la stabilité et la sécurité.

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	48P CPU +12V La configuration 4-pins supporte les systèmes mono CPU.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette

1 Certains disques durs SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

CABLES modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC018-G: 8P & 4P +12V CPU/RAM power Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.

EMC022:24P MB & 8P CPU

Les câbles modulaires fournis sont différents selon les modèles et les pays. ■ Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veillez contacter votre représentant commercial Enermax.

BRANCHER / DEBRANCHER UN CABLE MODULAIRE

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Proçédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, besoin de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
