PLATIMAX EPM600AWT 80PLUS PLATINUM - Alimentatore per computer ENERMAX - Manuale utente e istruzioni gratuiti

Marca	ENERMAX
Modello	PLATIMAX EPM600AWT
Tipo di prodotto	Alimentatore per computer
Certificazione	80 PLUS Platinum
Potenza nominale	600 W
Dimensioni (L x l x H)	150 x 140 x 86 mm (formato ATX standard)
Peso	Circa 2,5 kg
Alimentazione	CA 100-240 V, 50/60 Hz
Ventilatore	Ventilatore silenzioso da 120 mm
Connettori principali	1 x 24 pin ATX, 1 x 8 pin CPU (4+4), 2 x 8 pin PCI-E (6+2), 8 x SATA, 4 x Molex 4 pin, 1 x FDD
Protezioni integrate	OCP (sovracorrente), OVP (sovratensione), UVP (sottotensione), OPP (sovrapotenza), SCP (cortocircuito)
Funzioni speciali	HeatGuard (ventilazione prolungata dopo lo spegnimento), CordGuard (blocco del cavo di alimentazione)
Gestione dei cavi	Modulare (cavi certificati ENERMAX)
Manutenzione e pulizia	Scollegare l'apparecchio, pulire l'esterno con un panno asciutto e morbido. Non ostruire le prese d'aria.
Istruzioni di sicurezza	Non aprire l'involucro, non esporre a umidità o calore, utilizzare una presa adatta, non forzare i connettori.
Ricambi e riparabilità	Utilizzare esclusivamente i cavi modulari forniti da ENERMAX. Contattare il servizio post-vendita per qualsiasi riparazione.
Informazioni generali	Garanzia del produttore: consultare il sito ENERMAX. Produttore: ENERMAX Technology Corporation.

Domande frequenti - PLATIMAX EPM600AWT 80PLUS PLATINUM ENERMAX

Come installare il sistema CordGuard?

Posizionare l'alimentatore nel case con l'interruttore su 'O'. Inserire i due lati del CordGuard nell'apposito alloggiamento vicino al connettore di alimentazione. Collegare il cavo di alimentazione, quindi chiudere il CordGuard per bloccare il cavo.

Cos'è la funzione HeatGuard?

HeatGuard consente al ventilatore dell'alimentatore di continuare a girare per 30-60 secondi dopo lo spegnimento del sistema o in standby ACPI S3/S4, per dissipare il calore residuo e prolungare la durata dei componenti.

Come collegare correttamente i cavi modulari?

Allineare le frecce bianche del connettore con la presa corrispondente: connettore nero su presa nera, rosso su rosso. Inserire delicatamente fino a quando i ganci si innestano. Non forzare mai.

Cosa fare se l'alimentatore si spegne improvvisamente?

Portare l'interruttore su 'O', scollegare il cavo di alimentazione, attendere alcuni minuti che l'alimentatore si raffreddi, quindi ricollegare e riportare su 'I'. Verificare il funzionamento delle ventole. Se il problema persiste, contattare il supporto tecnico.

Quali cavi sono forniti con l'alimentatore?

A seconda del modello e del paese, i cavi modulari inclusi possono variare. Generalmente: 1 cavo 24 pin ATX + 8 pin CPU, 2 cavi PCI-E 6+2 pin, 1 cavo SATA (4 connettori), 1 cavo Molex (4 connettori + FDD) e un cavo di alimentazione. Consultare l'elenco nel manuale.

Posso utilizzare l'alimentatore con un gruppo di continuità (UPS)?

Sì, ma scegliere un UPS di capacità sufficiente. Per questo modello da 600W, si consiglia un UPS di almeno 700W/1000VA. Se si aggiungono altre periferiche, prevedere una capacità maggiore.

Quali sono le protezioni di sicurezza integrate?

Questo alimentatore integra le protezioni OCP (sovracorrente), OVP (sovratensione), UVP (sottotensione), OPP (sovrapotenza) e SCP (cortocircuito). In caso di anomalia, si spegne automaticamente.

Come pulire l'alimentatore?

Scollegare l'alimentatore. Utilizzare un panno asciutto e morbido per pulire l'esterno. Non utilizzare liquidi. Assicurarsi che le griglie di aerazione non siano ostruite dalla polvere.

Cosa fare se un connettore non si inserisce facilmente?

Non forzare mai. Verificare l'orientamento corretto del connettore (frecce, forma). I connettori sono progettati per inserirsi senza eccessiva forza. Se il problema persiste, controllare di utilizzare la presa corretta.

Posso utilizzare cavi modulari di altre marche?

No, utilizzare solo i cavi certificati ENERMAX forniti con l'alimentatore. L'uso di cavi non compatibili può danneggiare l'alimentatore, il sistema e annullare la garanzia.

MANUALE UTENTE PLATIMAX EPM600AWT 80PLUS PLATINUM ENERMAX

Vi siamo grati per averere scelto quello ALIMENTATORE ENERMAX! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo attirare la vostraattenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e;aumentare la durata delsystema, moi vi consigliamo:

• Di NON posizionare ilsystema vicino a un radiatore o ad altri dispositivo che produce calore
  Di NON posizionare ilsystema vicino a un dispositivo magnetico
  Di NON tenere ilsystema in un ambiente umido o polveroso e/o con vibrazioni
  Di NON esporre il sistema ai raggi diretti del sole
  Di raffreddare a sufficienta ilsystema con delle ventole supplementari
• Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparecchiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando in excesso la capacité di carico della prolunga, lavorante si attiva il dispositivo di protezione, con seguente interruzione dell alimentazione.
• Se volete aggungere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostro sistema, scegliete degli UPS con adeguata capacité di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacité superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
• Non sbagliatevi a considerare la capacité VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

NOME DELLE PARTI

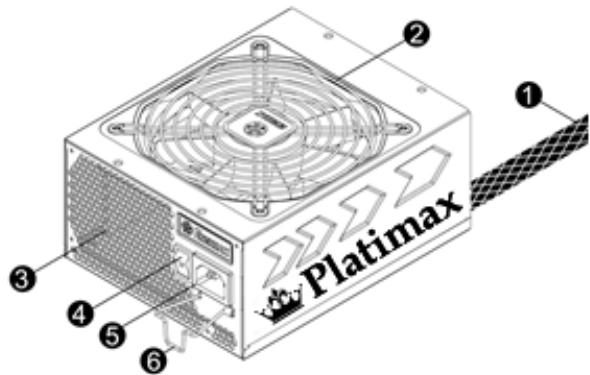

① Cavo di output: Consultare la sezione
"Cavi e connettori".
② Ventola. #1
③ Condotto espulsione aria calda (struttura a nido d'ape).¹
④ Interruttore ON/OFF: (I=ON, O=OFF). #2
⑤ Entrata AC. #2
⑥ CordGuard. #3

1 Per garantire un miglior raffreddamento delsystema,non ostruire la ventola dell'alimentatore o il condotto per l'espulsione dell'aria caldaippo sul retro

Questo alimentatore implementa la funzione HeatGuard : quando ilsystema viene spento, o entra nella modalità sleep ACPI S3/S4, la ventola continua a dissipare calore per 30 60 secondi allungandoosi la vita delsystema.

2.2016: During the assembly of the system, rimuovere SEMPRE in the cave AC during the presa AC, Solo alla si potra operare sulle apparettiature in totale sicurezza.

3 Il cavo di alimentazione AC, cui sconnettersi a seguito di sollecitazioni improprie. Il dispositivo Enermax CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvisi ed il danneggiamento del PC.

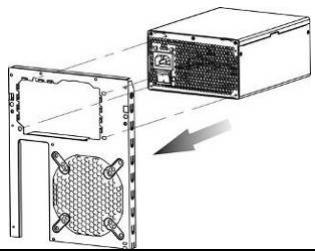

① Alloggiare l'alimentatore all'interno del case ed assicurarsi che il connettore I/O sia in posizione “O”.

② Premere contemporaneamente le due alette del dispositivo CordGuard ed insertirle negli apposti fori di alloggiamento vicino al cavodi alimentazione AC.

③ Connettere il cavo AC all’Alimentatore.

④ Chiudere il dispositivo CordGuard, mediante pressione su diesso. Cio consente di mantenere perfettamente in posizione il connettore AC.

1. CordGuard nase per essere impiegato esclusivamente con Alimentatori Enermax Compatabili.L'installazione su prodotti di另一zza potrebbe dare luogo a problemi.
2. Quando si esuguono operazioni di installationo manutenzione del systema si deve SEMPRE rimuovere il cavo di alimentazione AC dal relativo connettore

CAVI E CONNECTORI

Tutti i connettori sono stati progettati per impedirne l'insertimento errato. Se non fosse possibile inseire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: quello potrebbe danneggiare l'alimentatore ed i componenti delsystema,或者其他 invalidate n garanzia.

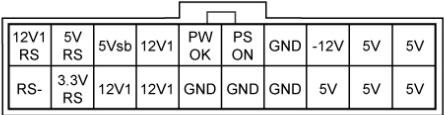

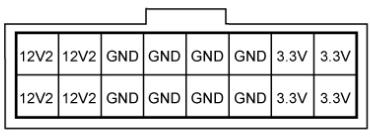

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

20P&16P:MB/CPU

5P:SATA/4P Molex/Peripherals

12P:GPU/CPU/RAM

• Per averi i connettori 24pin MB e 8pin CPU bisogna collegare i connettori da 16pin e 20pin nei rispetti v socket.
• Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere il sistema.Per sud dividere il carico di corrente e assicurare la miglior estabilità e sicurezza consigliamo di ricollegare i cavi di alimentazione delle periferiche ad altre linee da 12v.

	Scheda madre 24P Per le nuove generazioni MB : ATX/EEB/CEB.
	8P CPU +12V Per server/workstation multi-CPU e sistemi a CPU singola
	4P CPU +12V La configurazione a 4-pin supporta molti sistemi ATX/BTX.
	6+2P (8P) PCI Express, in modalità combinata La configurazione a 8-pin supporta quale schede grafiche di ultima generatione, che richiedono il connettore PCI-E a 8 pin.
	6+2P (8P) PCI Express, in modalità separata / 6P PCI Express La configurazione a 6-pin supporta quale schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin.
	SATA #1 Per ilettori SATA/SAS.
	4P Molex #2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
	FDD Perlettori floppy o schede add-on.

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'alto connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale dellettore per i dettagli.

2 Alcune MB potrebbero richiedere quello connettore allo scopo di ripartire la corrente, necessariaagli sot PCI-E, erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostroistema contenga più schede grafiche di fascia alta,collegate il connettore al Socket correspondente sulla MB. In seguito controllate, sul manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l'alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al sostro PSU e/o alsystema: l'uso di cavi di terme parti renderà nulla la garanzia del PSU.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

EMC018-G: 8P & 4P +12V CPU/RAM Cavo modulare per supportare server/workstation speciali con più di 4 CPU e 16 GB RAM.

EMC019-G: 4 x SATA drives Cavo modulare perlettori SATA/SAS e HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cavo modulare perlettori IDE/SCSI/SAS ed altre periferiche.

EMC021-G: 2 x SATA & 2 x 4P Molex Cavo modulare perlettori SATA/SAS/IDE/SCSI e periferiche.

EMC022 :24P MB & 8P CPU

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione
Ulteriori cavi opzionali sono disponibili per la vendita all'indirizzo: www.enermax.com Nota : Se il vostro sistema richiede un particolare cavo modulare per la sua configurazione , contattate l'assistenza tecnica di ENERMAX.

- COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del PSU ha un segno di freccia. È extremamente facile effettuire il collegamento corretto: 1. Connettore nero alla presa nera, lo stesso dicasi per il connettorerosso. 2. Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina del cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

Prima di accendere ilsystema controllare che:

1. Il connettore principale della corrente (24 pin) sua adeguatamente collegato.
2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sua adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.
5. Chidere il telaio del sistema.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON", e il sistema è primo.

PROTEZIONE, SICUREZZA E AFFIDABILITA

Il PSU ENERMAX è dotato di molto protezioni. In caso di situazioni anomale, l'alimentatore viene spento automaticamente per evitare pericoli verso le persono o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o alla negligenza dell'utente. In quello caso verificare il PC e l'ambiente di lavoro procedendo come segue:

1. Portare l'interruttore I/O dell'alimentatore nella posizione "O", scollegare il cavo CA alla presa a muro e l'alimentatore dall'ingresso CA.
2. Controllare la temperatura del PSU toccandolo. Se risulta molto caldo potrebbe esserci un malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.
3. Attendere alcuni minuti fino al raffreddamento del PSU.
4. Ricollegare il cavo CA alla presa a muro e l'alimentatore all'ingresso CA.
5. Portare l'interruttore I/O dell'alimentatore nella posizione "I" e riavviare il sistema.
6. Controllare se tutte le ventole funzionano.
7. Contattare il supporto technician del costruttore del componente che si ritiene sua la causa del problema (p.e. MB, GPU o PSU).

Se avete domande o avete bisogno di supporto, contattate il vosto rivenditore o il centro assistenza della filiale ENERMAX
