Type de produit	Ventouse de cheminée
Marque	S.PLUS
Modèle	VTO 2
Hauteur totale (A)	1590 mm
Largeur (B)	494 mm
Profondeur (C)	1250 mm
Diamètre intérieur (D)	153 mm
Diamètre extérieur (RE)	180 mm
Alimentation	Mécanique, sans alimentation électrique
Fonction principale	Évacuation des fumées pour aérothermes
Compatibilité aérothermes	AG 82 à 102, MOD 822
Nombre maximal de coudes	2
Longueur maximale avec coudes	8 m
Longueur maximale linéaire	6 m
Équivalence 1 coude	1,5 m de conduit droit
Accessoire recommandé	Té de condensats avec vis de purge
Pièces de liaison	Non fournies (tubes, réductions, coudes)
Entretien	Nettoyage régulier des conduits recommandé
Sécurité	Ne pas dépasser les longueurs et nombre de coudes

FOIRE AUX QUESTIONS - VTO 2 S.PLUS

Quelle est la longueur maximale du conduit pour le VTO 2 ?

La longueur maximale totale avec coudes ne doit pas excéder 8 m, et 6 m en linéaire sans coude.

Combien de coudes puis-je installer sur le VTO 2 ?

L'installation est limitée à 2 coudes maximum. Chaque coude est équivalent à 1,5 m de conduit droit.

Avec quels aérothermes le VTO 2 est-il compatible ?

Le VTO 2 est compatible avec les aérothermes AG 82 à 102 et MOD 822.

Quels sont les diamètres de raccordement du VTO 2 ?

Le diamètre intérieur (D) est de 153 mm et le diamètre extérieur (RE) de 180 mm.

Faut-il installer un té de condensats ?

Il est vivement conseillé d'installer un té de condensats avec vis de purge sur les fumées.

Quelle est la hauteur totale de la ventouse VTO 2 ?

La hauteur totale (A) est de 1590 mm.

Que faire si la ventouse ne s'adapte pas à mon aérotherme ?

Des réductions spécifiques peuvent être nécessaires. Par exemple, pour un AG 62 ou 72, il faut deux réductions Ø 153-125 à l'entrée.

Les pièces de liaison sont-elles fournies avec le VTO 2 ?

Non, les tubes, réductions et coudes de liaison ne sont pas fournis par S.PLUS.

Peut-on utiliser des réductions sur le VTO 2 ?

Oui, des réductions peuvent être nécessaires selon l'appareil. Par exemple, pour AG 62 ou 72, prévoir deux réductions Ø 153-125.

Comment entretenir la ventouse VTO 2 ?

Un nettoyage régulier des conduits est recommandé pour assurer un bon fonctionnement.

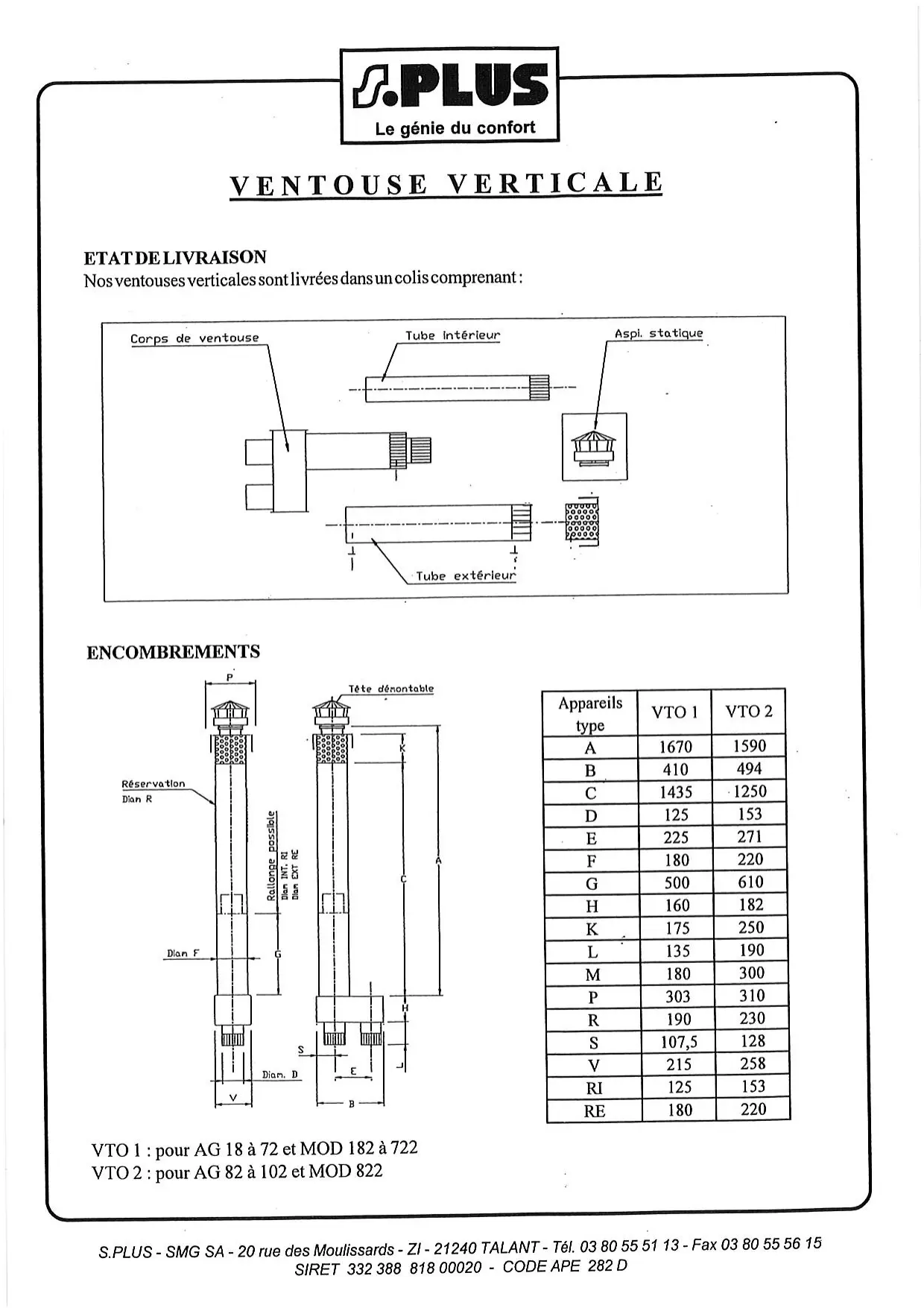

MODE D'EMPLOI VTO 2 S.PLUS

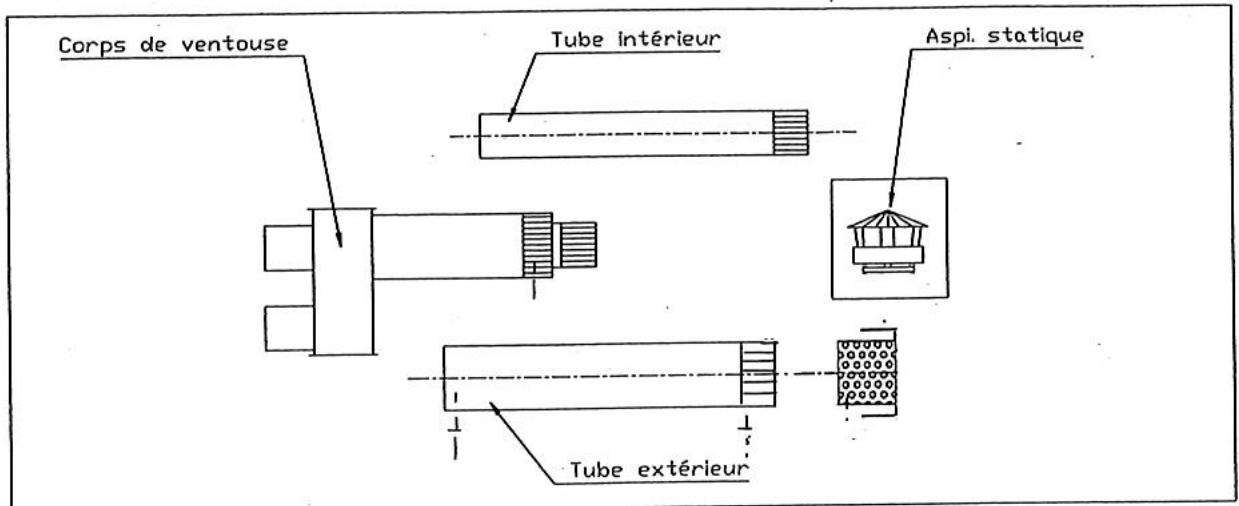

Nos ventouses verticales sont livrées dans un colis comptant :

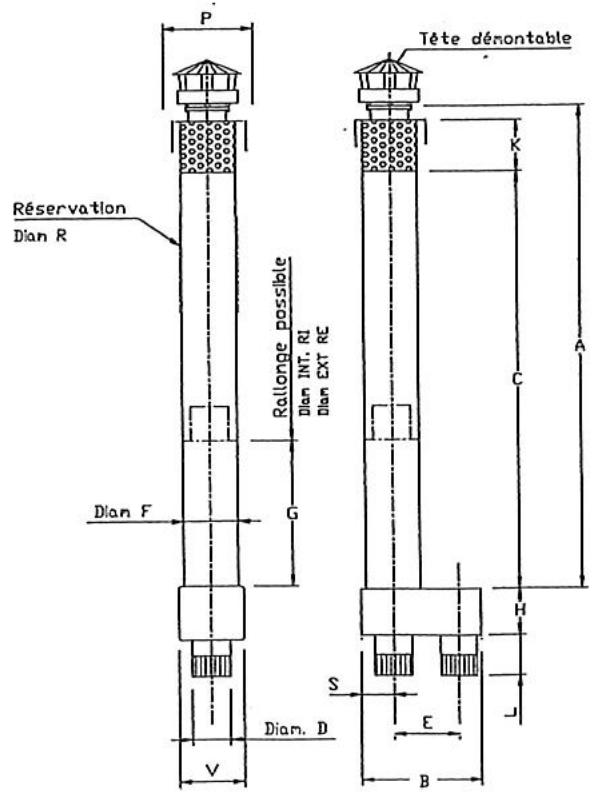

Encombrements

Appareils type	VTO 1	VTO 2
A	1670	1590
B	410	494
C	1435	1250
D	125	153
E	225	271
F	180	220
G	500	610
H	160	182
K	175	250
L	135	190
M	180	300
P	303	310
R	190	230
S	107,5	128
V	215	258
RI	125	153
RE	180	220

VTO 1: pour AG 18 à 72 et MOD 182 à 722

VTO 2 : pour AG 82 à 102 et MOD 822

Installation

RACCORDEMENT A FAIRE

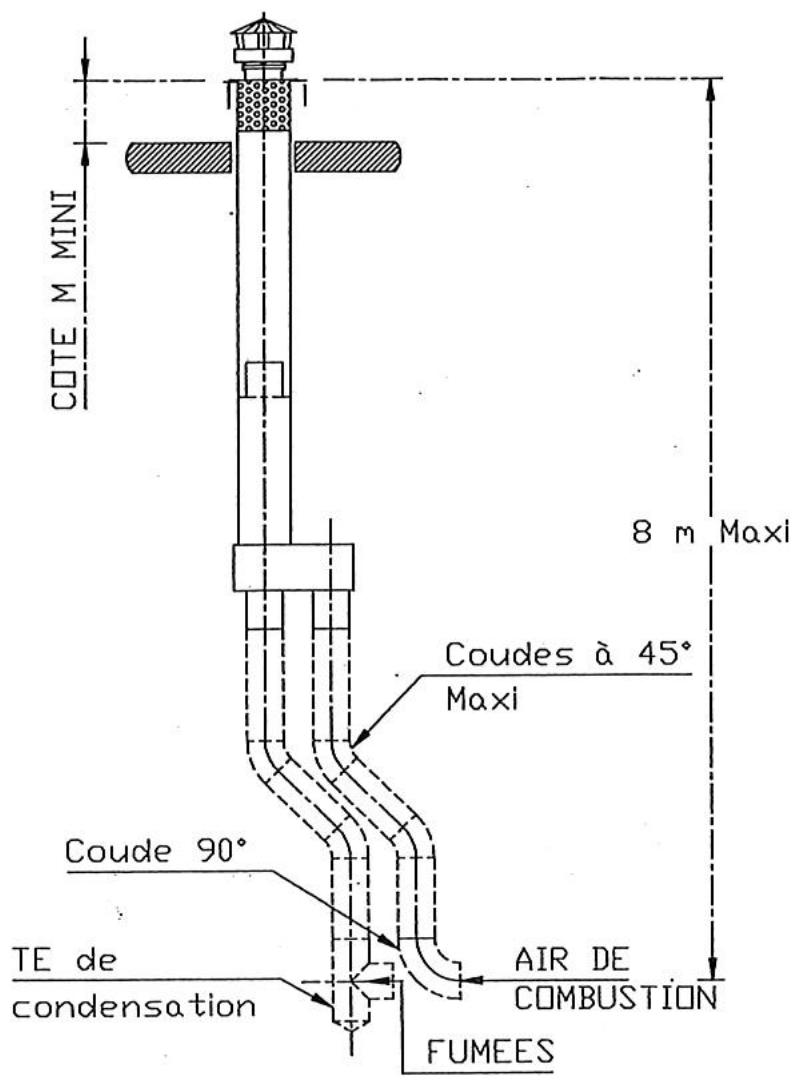

Sur nos ventouses verticales, nous autorisons l'installation de 2 coudes à maximum. La longueur maximale totale comme représentée ci-contre, ne doit pas excéder 8 m sous cette configuration et 6 m en linéaire. Il est par ailleurs vivement conseillé d'installer un TE de condensats sur les fumées avec vis de purge.

Nota: 1 coude est sensiblement égal à 1,5 m de conduit droit.

NB: liaison ventouse/aerotherme

• Si la ventouse de toiture VTO 1 Ø 125 est utilisée pour le raccordement d'un AG 62 ou 72, il est nécessaire de prévoir 2 réductions Ø 153-125 à l'entrée de la ventouse.
• Les tubes, réductions, coudes de liaison ventouse / aérotherme, spécifiques à chaque installation ne sont pas fournis par S. PLUS.
