VTO 1 - Ventouse de cheminée S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventouse de cheminée verticale
Marque	S.PLUS
Modèle	VTO 1
Diamètre nominal	125 mm
Dimensions (A x B x C)	1670 x 410 x 1435 mm
Dimensions (D x E x F)	125 x 225 x 180 mm
Dimensions (G x H x K)	500 x 160 x 175 mm
Dimensions (L x M x P)	135 x 180 x 303 mm
Dimensions (R x S x V)	190 x 107,5 x 215 mm
Dimensions (RI x RE)	125 x 180 mm
Poids (estimé)	Environ 5 kg
Matériau	Acier inoxydable
Nombre de coudes max	2
Longueur max avec 2 coudes	8 m
Longueur max linéaire	6 m
Équivalent d'un coude	1,5 m de conduit droit
Types d'appareils compatibles	AG 18 à 72, MOD 182 à 722
Réduction nécessaire pour AG 62/72	2 réductions Ø 153-125
Nettoyage	Nettoyer régulièrement avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs.
Sécurité	Installer un té de condensats avec vis de purge sur les fumées.
Pièces détachées	Tubes, réductions, coudes de liaison non fournis ; disponibles séparément.

FOIRE AUX QUESTIONS - VTO 1 S.PLUS

Quel diamètre fait la ventouse VTO 1 ?

Le diamètre nominal est de 125 mm.

Quels appareils puis-je raccorder avec la VTO 1 ?

La VTO 1 est compatible avec les aérothermes de type AG 18 à 72 et MOD 182 à 722.

Quelle est la longueur maximale du conduit ?

En configuration avec 2 coudes, la longueur maximale est de 8 m. En linéaire sans coude, elle est de 6 m. Un coude équivaut à 1,5 m de conduit droit.

Puis-je installer plus de 2 coudes ?

Non, le nombre maximum de coudes autorisés est de 2.

Faut-il un té de condensats ?

Oui, il est vivement conseillé d'installer un té de condensats avec vis de purge sur les fumées.

Comment raccorder un AG 62 ou 72 ?

Pour un AG 62 ou 72, il est nécessaire de prévoir 2 réductions Ø 153-125 à l'entrée de la ventouse.

Quels sont les accessoires fournis ?

Les tubes, réductions et coudes de liaison ne sont pas fournis par S.PLUS ; ils doivent être achetés séparément selon l'installation.

Comment entretenir ma ventouse VTO 1 ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient endommager la surface.

Quel est le poids de la ventouse VTO 1 ?

Le poids est d'environ 5 kg (non fourni dans la notice, estimation basée sur les dimensions).

Où trouver la notice en PDF ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com.

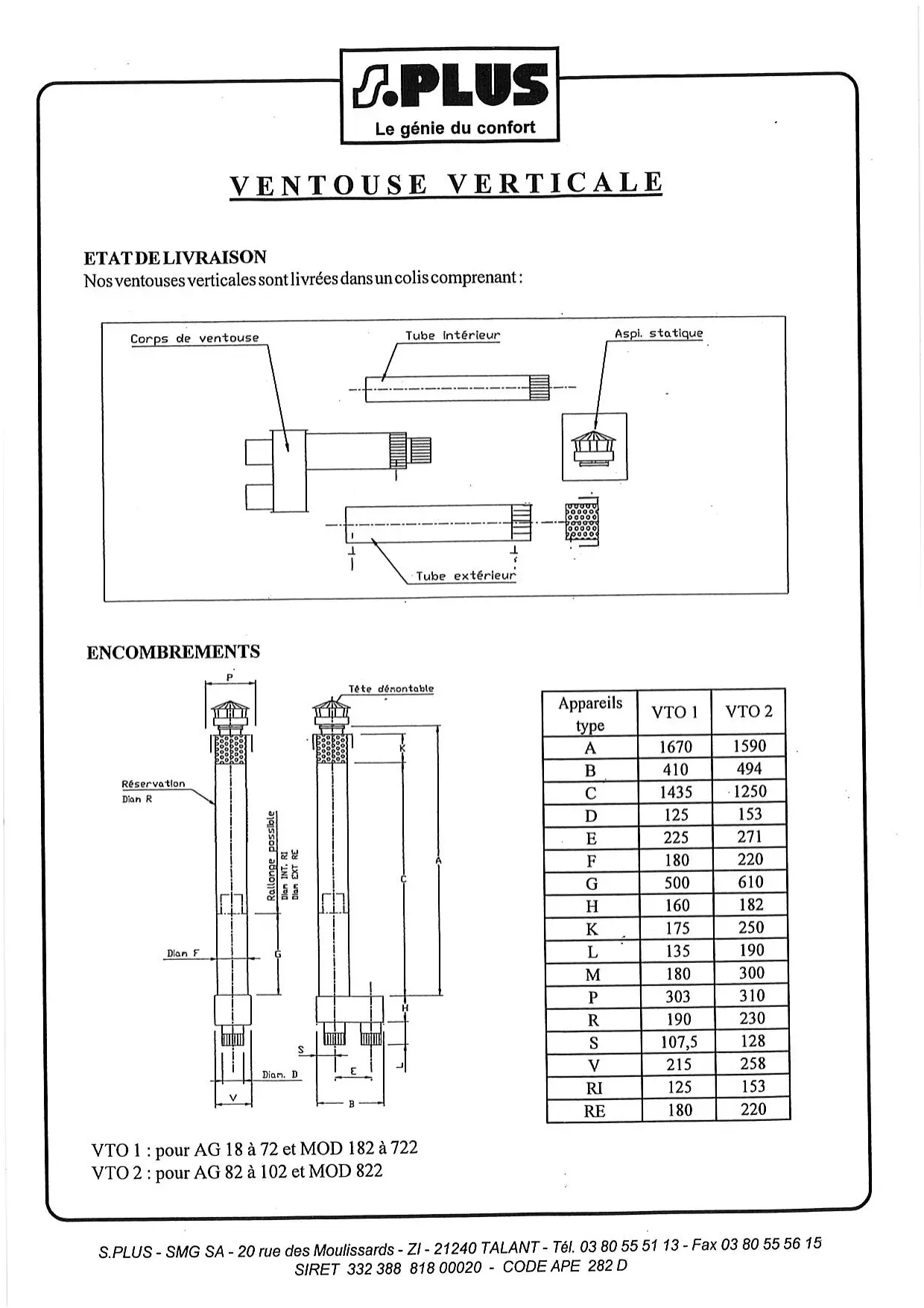

MODE D'EMPLOI VTO 1 S.PLUS

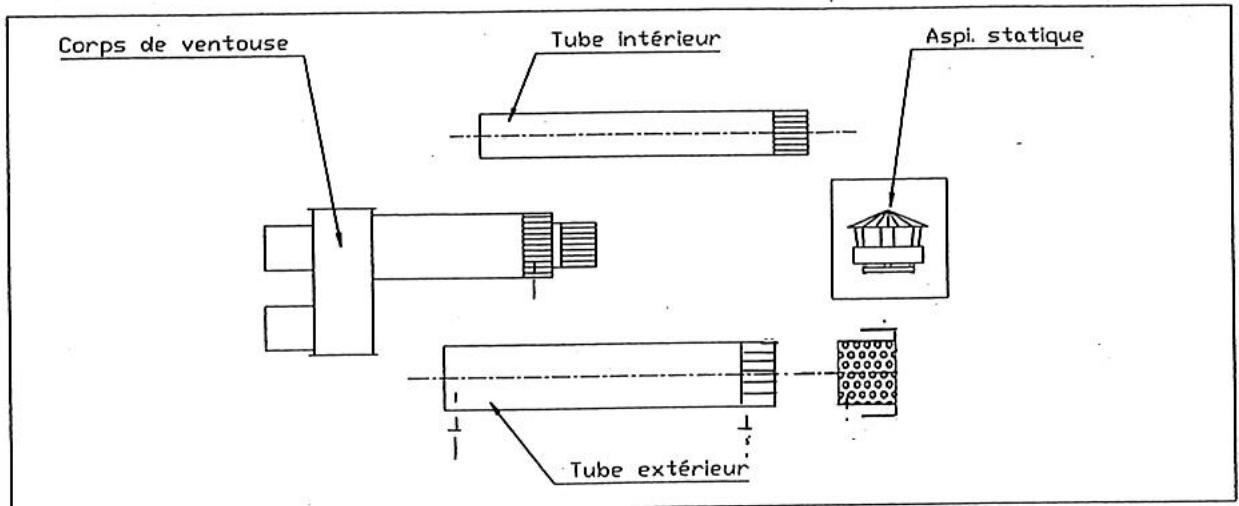

Nos ventouses verticales sont livrées dans un colis compensant :

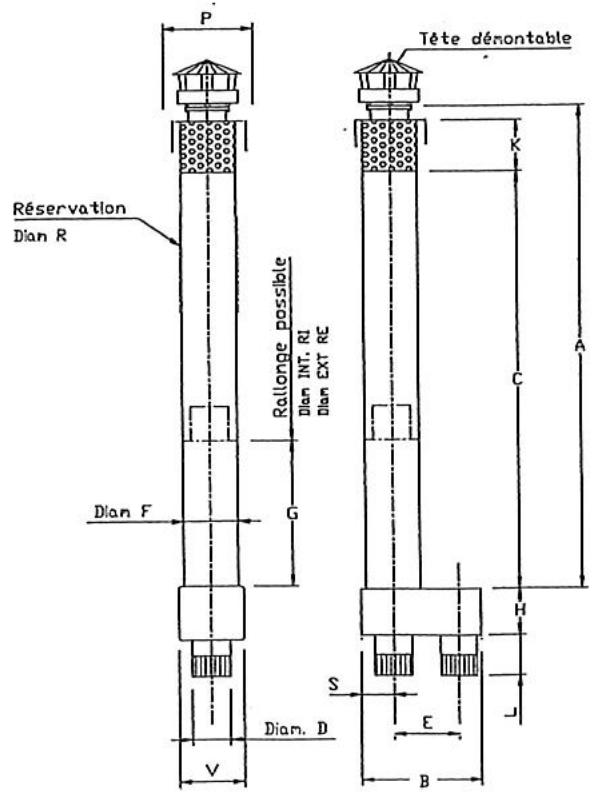

Encombrements

Appareils type	VTO 1	VTO 2
A	1670	1590
B	410	494
C	1435	1250
D	125	153
E	225	271
F	180	220
G	500	610
H	160	182
K	175	250
L	135	190
M	180	300
P	303	310
R	190	230
S	107,5	128
V	215	258
RI	125	153
RE	180	220

VTO1: pour AG 18a72 et MOD 182a722

VTO 2 : pour AG 82 à 102 et MOD 822

Installation

RACCORDEMENT A FAIRE

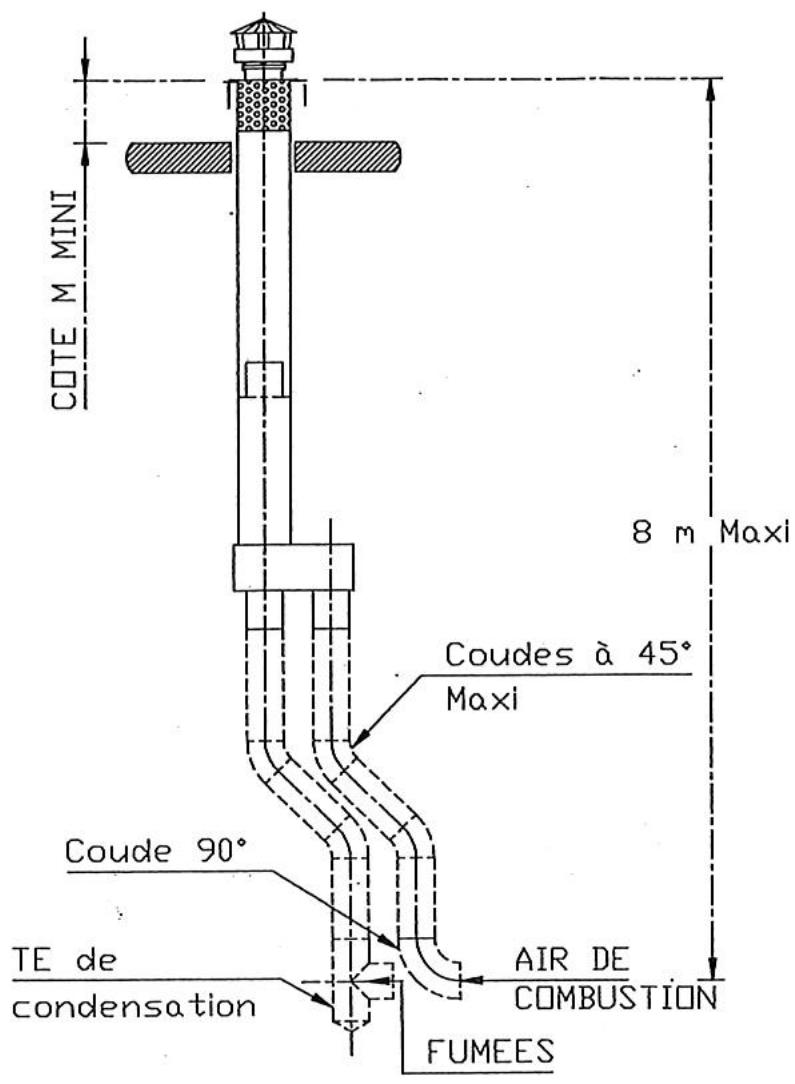

Sur nos ventouses verticales, nous autorisons l'installation de 2 coudes à maximum. La longueur maximale totale comme représentée ci-contre, ne doit pas excéder 8 m sous cette configuration et 6 m en linéaire. Il est par ailleurs vivement conseillé d'installer un TE de condensats sur les fumées avec vis de purge.

Nota: 1 coude est sensiblement égal à 1,5 m de conduit droit.

NB: liaison ventouse/aerotherme

• Si la ventouse de toiture VTO 1 Ø 125 est utilisée pour le raccordement d'un AG 62 ou 72, il est nécessaire de prévoir 2 réductions Ø 153-125 à l'entrée de la ventouse.
• Les tubes, réductions, coudes de liaison ventouse / aérotherme, spécifiques à chaque installation ne sont pas fournis par S. PLUS.
