MODE D'EMPLOI DDL 5550 JUKI

. Installation du moteur compact M91... . Pose sur la table … . Réglage de la courr . Réglage du couvercle de courroie (lorsque le M91 est uti . Montage de la tige d'accouplement . Procédure d'installation de la tête de la machine. . Liste des têtes de machine. .. . Réglage de la tête de la machine (DL. -9000A seulement) . © œ NN ® uw À w D Raccordement des cordons. Il. POUR L'OPERATEUR msinnnrnnnrenenernenenennenennnee 15 œ No uw »

. Utilisation du SC-910N . Explanation of the operation panel . Procédure d’exécution d’une configuration de couture . Paramétrage des fonctions du SC-910| . Liste des parametres des fonctions. . Explication detaillee de la programmation des fonctions . Correction automatique du neutre du capteur de pédale . Sélection des caractéristiques de pédale (1) Configuration d'exécution de points arrière (2) Configuration de couture de parties se chevauchant (3) Paramétrage spécial. Comment activer la fonction de releveur automatique ….. Raccordement de la pédale de la machine à travail debout Connecteur d'entrée/sortie externe Raccordement du capteur d'extrémité du tissu | (ED) Initialisation des données de paramétrage W. ENTRETIEN. 44

Retrait du couvercle arrière Remplacement du fusible . Codes d'erreur

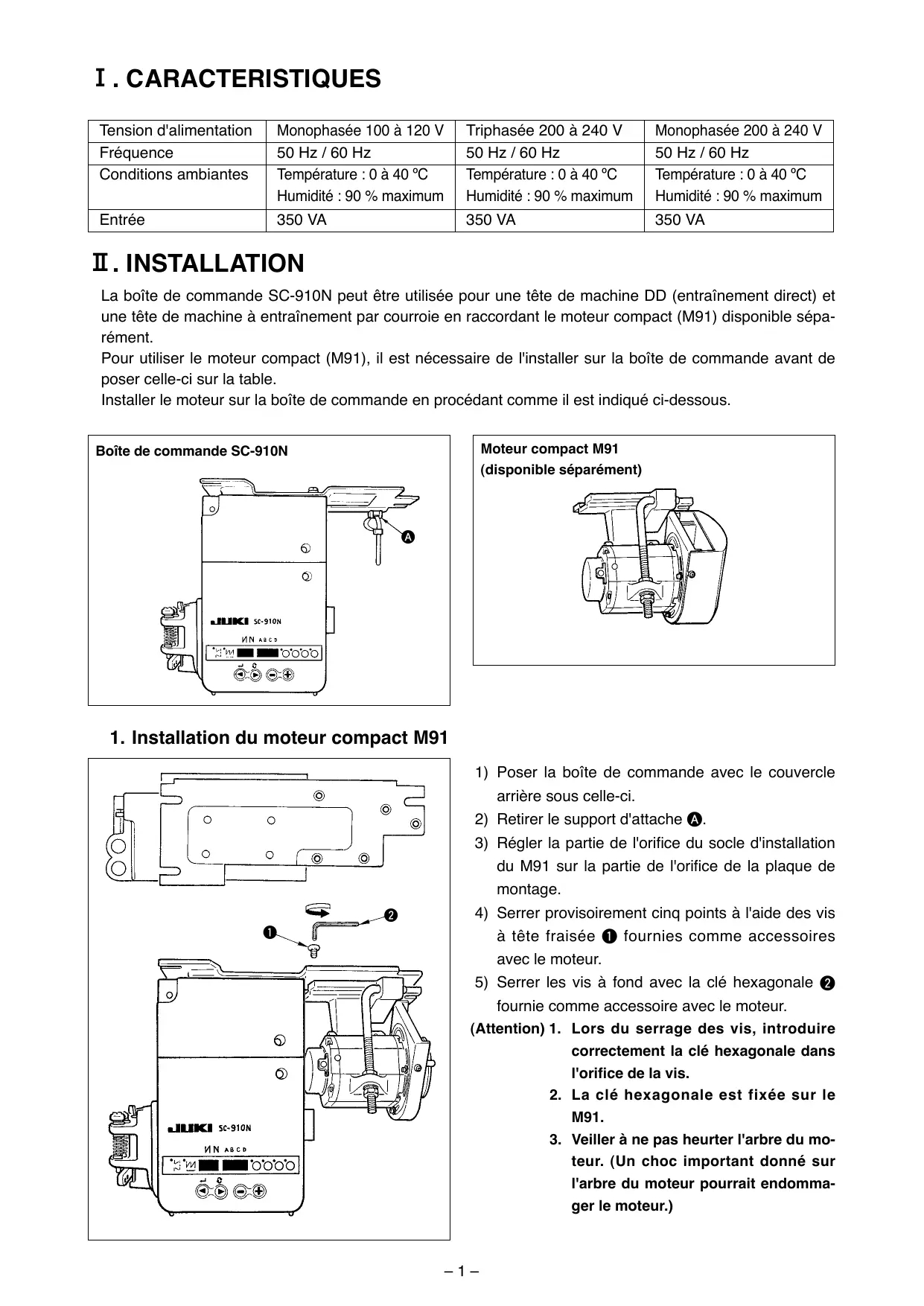

Tension d'alimentation Monophasée 100 à 120 V Triphasée 200 à 240 V Monophasée 200 à 240 V Fréquence 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Conditions ambiantes Température : 0 à 40 °C Humidité : 90 % maximum Température : O à 40 °C Humidité : 90 % maximum Température : O à 40 °C Humidité : 90 % maximum Entrée 850 VA 850 VA 850 VA IL. INSTALLATION La boîte de commande SC-910N peut être utilisée pour une tête de machine DD (entraînement direct) et une tête de machine à entraînement par courroie en raccordant le moteur compact (M91) disponible sépa- rément. Pour utiliser le moteur compact (M91), il est nécessaire de l'installer sur la boîte de commande avant de poser celle-ci sur la table. Installer le moteur sur la boîte de commande en procédant comme il est indiqué ci-dessous. Boîte de commande SC-910N aILENCE 5c-510N MN asce “5° EE I 0000 ébce Moteur compact M91 (disponible séparément)

1) Poser la boîte de commande avec le couvercle

arrière sous celle-ci.

2) Retirer le support d'attache @.

3) Régler la partie de l'orifice du socle d'installation

du M91 sur la partie de l'orifice de la plaque de montage.

4) Serrer provisoirement cinq points à l'aide des vis

à tête fraisée @ fournies comme accessoires avec le moteur.

5) Serrer les vis à fond avec la clé hexagonale @

fournie comme accessoire avec le moteur. (Attention) 1. Lors du serrage des vis, introduire correctement la clé hexagonale dans l'orifice de la vis.

2. La clé hexagonale est fixée sur le

3. Veiller à ne pas heurter l'arbre du mo-

teur. (Un choc important donné sur l'arbre du moteur pourrait endomma- ger le moteur.)

2. Pose sur la table

1) Poser la boîte de commande sur la table avec le

boulon de fixation (ensemble) fourni comme ac- cessoire avec le moteur. introduire alors l'écrou et la rondelle fournis comme accessoires avec le moteur comme sur la figure pour que la boîte de commande soit correctement fixée.

2) Placer la tête de la machine sur la table après avoir posé la boîte de commande (ou avec le moteur

compact) sur la table. (Consulter le manuel d'utilisation de la machine à coudre.)

3. Réglage de la courroie (lorsque le M91 est utilisé)

1) Régler la tension de la courroie en tournant les

écrous supérieur et inférieur @ du boulon de réglage et en réglant la hauteur du centre du mo- teur de façon que la courroie présente une flèche de 15 mm lorsqu'on exerce une poussée (9,8 N) vers le bas au centre de la courroie avec la main. (Attention) 1. Si la tension de la courroie est in- suffisante, la rotation à moyenne ou petite vitesse devient irrégulière ou la précision d'arrêt se dégrade. Si la tension est excessive, le moteur se détériore prématurément. Faire atten- tion.

4. Réglage du couvercle de courroie (lorsque le M91 est utilisé)

1) Réglage du jeu du couvercle

Desserrer la vis de fixation @ du couvercle et régler celui-ci de façon que ses jeux droit et gau- che avec la courroie soient égaux. (Attention) 1. Effectuer le réglage du couvercle à l'aide de la clé hexagonale fournie comme accessoire avec le moteur. Veiller alors à ne pas trop desserrer la vis.

2) Réglage de l'axe anti-rentrée

Régler l'axe anti-rentrée à l'aide de la clé hexa- gonale fournie comme accessoire avec le moteur de façon que le jeu entre la courroie et l'axe anti- rentrée @ soit d'environ 4 mm. (Attention) 1. Déterminer la position de l'axe en prêtant attention au sens de rotation du moteur. (La position indiquée sur la figure est la position d'installation lorsque le moteur tourne dans le sens de la flèche.)

2. Effectuer le réglage du couvercle à

l'aide de la clé hexagonale fournie comme accessoire avec le moteur. Veiller alors à ne pas trop desserrer la vis.

3) Réglage de l'axe anti-délogement de la courroie

Régjler l'axe anti-délogement à l'aide de la clé hexagonale fournie comme accessoire avec le moteur de façon que le jeu entre la courroie et l'axe anti-délogement @ soit d'environ 3 mm. (Attention) 1. Effectuer le réglage du couvercle à l'aide de la clé hexagonale fournie comme accessoire avec le moteur. Veiller alors à ne pas trop desserrer la vis.

4) Pose du couvercle de courroie

Régler la partie crantée du couvercle extérieur de poulie @ sur l'espace de vis @ du couvercle intérieur de poulie et introduire le couvercle exté- rieur @ dans le couvercle intérieur.

5) Serrer la vis @ pour terminer le réglage du cou-

les opérations ci-dessous. + Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer + Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéristi- ques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués. + Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la ièce de verrouillage des connecteurs. + Avant d'utiliser les différents dispositifs, lire attentivement leur manuel d'utilisation. Les connecteurs suivants se trouvent sur l'avant du SC-910N. Brancher les connecteurs ventant de la tête de la machine aux endroits correspondants pour pouvoir installer les dispositifs montés sur la tête de la machine. OCN30 Synchroniseur : Détecte la position de la © barre à aiguille. © @ CN35 Panneau CP-170 : Permet d'exécuter divers types de coutures programmées. (Pour plus d'informations sur les fonctions, © consulter le manuel d'utilisation de chaque © C\N31 Connecteur à 4 broches de la tête de la machine @CN42 Connecteur d'entrée/sortie externe : entrée/ sortie du signal de détection de relevage/ abaissement, signal d'interdiction de rotation, œ® etc., sont préparés. œ® @CN48 Contacteur de sécurité (standard) : Interdit * le fonctionnement de la machine lorsqu'on bascule la tête de la machine en arrière sans avoir coupé l'alimentation afin de protéger (O] contre le danger. @] Interrupteur optionnel : On peut sélectionner @® la fonction de cet interrupteur parmi six types Oo) de fonctions. 5) OCN40 Solénoïde de relève-presseur (pour relève- © presseur automatique seulement) @CN46 Solénoïde de tête de la machine : Coupe des u)] fils, solénoïde d'exécution de points arrière, interrupteur touch-back, etc. @ @CN47 Connecteur pour la connexion d'une carte 0] en option : nécessaire lors de l'utilisation du capteur de quantité restante de fil de canette Standard JUKI, etc. _4- CN39 CN32 CN34 CN45 CN43 Connecteur de signal du moteur Pédale pour machine à travail debout : PK-70 standard JUKI. La machine peut être commandée par un signal externe. Panneau 1P-110 (panneau LCD) : Permet d'exécuter divers types de coutures programmées. (Pour plus d'informations sur les fonctions, consulter le manuel d'utilisation de chaque panneau.) Capteur d'extrémité du tissu ED-5, etc. Ventilateur En ajoutant une carte A en option, il est possible de raccorder les dispositifs en option de norme JUKI suivants : CN128 CN127 CN122 CN121 CN120 CN123 CN125 CN126 CN129 Détection d'aiguille gauche/droite Maintien du fil, aspiration du fil, tirage du fil Refroidisseur d'aiguille (ventilateur inférieur) Détection de quantité restante de fil de canette Source d'alimentation extérieure de +24 V Capteur de quantité restante de fil d'aiguille/ cannete Entrée numérique/analogique d'interface Interface externe Contacteur de verrouillage gauche/droite, LED Maintien du fil, aspiration du fil, tirage du fil, détection de quantité restante de fil de canette

aILHRCE 5c-510N MN asco

1) Introduire les cordons @ du solénoïde de

coupe-fil, du solénoïde de piquage d'exécution de points arrière, etc. ainsi que les cordons du synchroniseur @, du contacteur de sécurité ©. du connecteur à 4 broches de la tête de la machine @, de signal du moteur @ et de sortie du moteur @ dans l'orifice A de la table et les guider sous la table.

2) Desserrer la vis de fixation @ du couvercle avant

8) Ouvrir le couvercle avant @ en poussant le côté

du couvercle avant @ vers soi en exerçant une poussée aux endroits indiqués par des flèches. Ouvrir et fermer le couvercle avant en utilisant les deux mains. Remarque :

4) Brancher le connecteur à 14 broches @ prove-

nant de la tête de la machine au connecteur @ (CN46).

5) Brancher le connecteur à 4 broches @ provenant

de la tête de la machine au connecteur @ (CN31). (Inutile dans le cas de la DDL-9000A.)

6) Brancher le connecteur à 4 broches @ (connec-

teur du contacteur de sécurité) provenant de la tête de la machine au connecteur @ (CN48).

7) Brancher le connecteur à 7 broches @ provenant

de la tête de la machine au connecteur ® (CN30). (Inutile dans le cas de la DDL-9000A.)

8) Brancher le connecteur @ provenant de la tête

de la machine (moteur) au connecteur @ (CN39).

8) Lorsqu'un dispositif AK138 en option est installé,

brancher le connecteur à 2 broches @ provenant du dispositif AK au connecteur @ (CN40). (Attention) 1. Spécifier si le dispositif AK doit être utilisé après avoir vérifié comment activer la fonc- tion de releveur automatique. (Voir “II-9. Comment activer la fonction de releveur auto- matique” p.41.)

2. Les connecteurs sont dotés d'un détrompeur afin qu'ils ne puissent être introduits que

dans un seul sens. Veiller à bien les introduire dans le bon sens. (Si le connecteur com- porte un verrouillage, l'insérer jusqu'à ce qu'il s'enclenche.) La machine ne fonctionnera pas si les connecteurs ne sont pas correctement insérés. Non seulement cela entraînera un message d'erreur ou autre, mais il pourra en résulter des dommages à la machine et à la boîte de commande.

10) Fixer tous les câbles provenant de la tête de la

machine avec l'attache-câble @ fixé au support d'attache ®. [ Branchement du connecteur du panneau CP ] Des connecteurs spéciaux sont utilisés pour le rac- cordement du connecteur du panneau CP-170 . Brancher le connecteur du panneau au connecteur B de la carte en prêtant attention à son orientation. Après le branchement, verrouiller solidement le connecteur. [ Raccordements pour le panneau IP ] Préparer le connecteur pour le raccordement de lIP-110. Lors du raccordement, brancher le connecteur à C jusqu'à ce qu'il se verrouille.

11) Après avoir branché le connecteur, regrouper

tous les cordons avec l'attache-câble @ situé sur le côté de la boîte. Attacher les connecteurs situés au-dessus de la semelle porte-câbles sur la semelle porte-câbles ® et les connecteurs situés au-dessous de la semelle porte-câbles sur la semelle porte-câbles (Attention) 1. Fixer l'attache-câble en observant la procédure de pose ci-dessous.

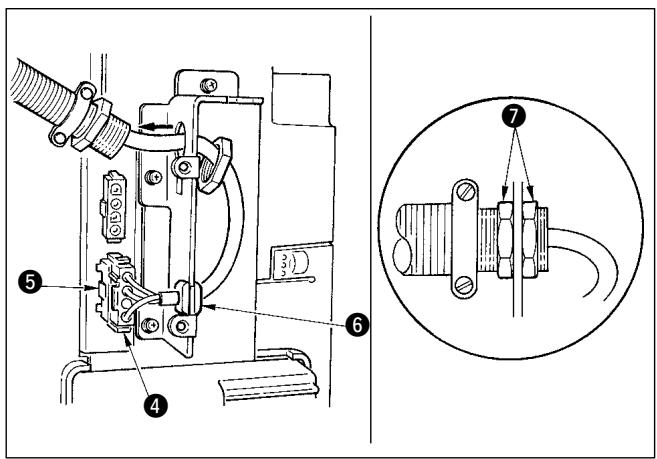

2. Pour débrancher le connecteur, le

retirer de la semelle porte-câbles et le sortir en appuyant sur le crochet de l'attache-câble.

Comment ouvrir l'attache autobloquante Enfoncer le Pousser crochet.

Tout en enfonÿant la partie du crochet, pousser l'attache pour la retirer. PRES

aLNIÇR 5c-510N AN nsc (Attention) 1. Fixer l'attache autobloquante en pro- cédant comme il est indiqué.

2. Pour retirer l'attache autobloquante,

la pousser jusqu'à ce qu'elle sorte tout en appuyant sur son crochet comme il est indiqué sur la figure. 11)Refermer le couvercle avant @ en veillant à ne pas pincer le fil. Appuyer légèrement sur la partie D. Le couvercle avant @ s'engage avec un déclic.

2) Le fixer ensuite avec la vis @.

13) Raccorder le cordon de sortie du moteur @ au

connecteur © situé sur le côté de la boîte.

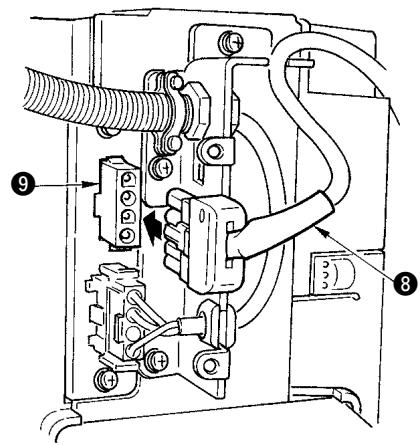

14) Brancher le connecteur à 4 broches ® de l'inter-

rupteur d'alimentation au connecteur ®. (Attention) Faire passer le cordon de sortie du mo- teur depuis la face avant de la boîte.

[Pour caracteristiques CE seulement]

15) Retirer les trois vis @ situées sur le côté de la

16) Poser le cordon d'alimentation @ et la plaque

de montage @ fournis comme accessoires avec l'unité comme sur la figure et les fixer sur l'unité principale de la boîte de commande avec les trois vis de fixation @ retirées.

17) Brancher le connecteur @ du cordon d'alimen-

tation au connecteur inférieur @ après en avoir vérifié la direction. (Attention) Si la bague en caoutchouc @ se trouve hors de la plaque d'installation, l'ajuster à la gorge de cette plaque et l'introduire.

18) Brancher le cordon de sortie du moteur @ au connecteur @ situé sur le côté de la boîte.

19)Fixer le couvercle de la source d'alimentation @ fourni avec le dispositif à l'aide des deux vis ® fournies. (Attention) Veiller alors à ce que le cordon de sortie du moteur ne se prenne pas dans le couvercle de la source d'alimentation et qu'il pénètre dans le creux du couvercle. CE 19 230V

20) Installation de l'interrupteur d'alimentation

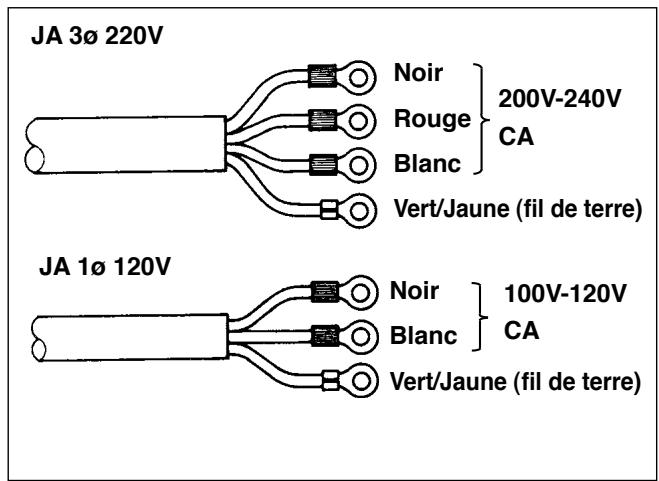

Raccorder le cordon d'alimentation à l'interrup- teur d'alimentation. [Caractéristiques CE ] Monophasée 230 V : Fils du cordon d'alimentation : bleu, marron et vert/jaune (fil de terre)

[Procédure de commutation de tension d'alimentation (procédure de sélection de tension d'alimentation)]

Pour ne pas risquer une électrocution ou des blessures causées par une brusque mise en marche de ÂÀ la machine, toujours placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins 5 minutes avant d'effectuer le travail. Pour ne pas risquer un accident dû à une intervention mal exécutée ou à une électrocution, toujours confier les réglages électriques à un électricien qualifié ou l'un de nos revendeurs. Il est possible de passer entre une alimentation monophasée de 100 à 120 V et une alimentation triphasée de 200 à 240 V en changeant la position du connecteur de commutation de tension monté sur la carte FLP.. (Attention) Une procédure de changement incorrecte endommagera la boîte de commande. Faire très attention. Changement de la position du connecteur de commutation . 1. Couper l'alimentation à l'aide de l'interrupteur d'alimentation après s'être assuré que la machine à coudre est arrêtée.

2. Débrancher le cordon d'alimentation de la prise de courant

après s'être assuré que l'interrupteur d'alimentation est sur arrêt. Attendre au moins cinq minutes.

3. Retirer le couvercle avant.

4. Retirer les trois vis fixant le couvercle arrière de la boîte de

commande et ouvrir progressivement le couvercle arrière. A. Pour une utilisation avec une alimentation triphasée de 200 à 240 V + Changement de la position du connecteur de commutation ° Connecter le connecteur de commutation 100/200 V de la carte FLT @ à 100 V. + Raccorder la cosse à sertir du cordon d'entrée CA à la fi- che d'alimentation comme sur la figure. B. Pour une utilisation avec une alimentation monopha- sée de 100 à 120 V + _ Connecter le connecteur de commutation 100/200 V de la carte FLT @ à 200 V. BLANC — BLANC (Géré fiche) . Raccorder la cosse à sertir du cordon d'entrée CA à la fi- NOIR O0 NOIR che d'alimentation comme sur la figure. ROUGE 28 ROUGE (Attention) Isoler correctement la borne noire non utilisée VERT LE) VERT, avec du ruban isolant ou similaire. (Un isolement insuffi- — JAUNE JAUNE = sant ferait courir un risque d'électrocution ou de fuites de courant.) C. Pour une utilisation avec une alimentation monopha- sée de 200 à 240 V + Connecter le connecteur de commutation 100/200 V de la carte FLT @ à 200 V. + Raccorder la cosse à sertir du cordon d'entrée CA à la fi- che d'alimentation comme sur la figure. (Attention) Isoler correctement la borne noire non utilisée avec du ruban isolant ou similaire. (Un isolement insuffi- sant ferait courir un risque d'électrocution ou de fuites de courant.) — JAUNE JAUNE =

5. Avant de fermer le couvercle arrière, s'assurer que le chan-

gement a bien été effectué.

6. Veiller à ce que le cordon ne soit pas pincé entre le couver-

cle arrière et l'ensemble principal de la boîte de comman- de. Fermer le couvercle arrière en appuyant sur sa partie inférieure, puis serrer les trois vis. BLANC (Côté fiche) LR [Pour brancher/débrancher le connecteur] Si l'on éprouve des difficultés à ———— vents — JAUNE JAUNE — A débrancher le connecteur de com- mutation, insérer la lame d'un petit tournevis et pousser dans le sens de la flèche comme sur la figure. Ceci permettra de débrancher faci- lement le connecteur.

[Pour une utilisation avec l'interrupteur d'alimentation pour la LA] Il'est nécessaire d'acheter séparément les pièces ci-dessous. N° de pièce JUKI Description Qté Remarques 40012006 Ensemble A pour la LA 1 Pour une alimentation triphasée de 200 à 240 V 40012007 Ensemble B pour la LA 1 Pour une alimentation monophasée de 100 à 120 V

15) Retirer les trois vis @ situées sur le côté de la

boîte de commande. Préparer également séparément l'interrupteur d'alimentation pour la LA.

16) Serrer les pièces de montage du couvercle @ sur

l'ensemble principal de boîte de commande avec les trois vis @ ayant été retirées à l'étape 15).

17) Brancher le connecteur @ du cordon d'alimen-

tation au connecteur inférieur @ après en avoir vérifié la direction. (Attention) Ajuster la bague en caoutchouc @ sur la gorge de la plaque de montage et l'in- troduire.

18) Faire passer l'écrou @ fourni avec l'interrupteur

d'alimentation pour la LA sur le cordon d'alimen- tation et introduire le cordon dans le conduit (flè- che). Le fixer solidement aux pièces de montage avec l'écrou @ des deux côtés.

19) Brancher le cordon de sortie du moteur @ au connecteur @ situé sur le côté de la boîte.

Fixer le couvercle de la source d'alimentation @® fourni avec le dispositif à l'aide des deux vis ® fournies. (Attention) Veiller alors à ce que le cordon de sortie du moteur ne se prenne pas dans le couvercle de la source d'alimentation et qu'il pénètre dans le creux du couvercle. —10-

6. Montage de la tige d'accouplement

20) Installation de l'interrupteur d'alimentation

Raccorder le cordon d'alimentation à l'interrup- teur d'alimentation. [Caractéristiques JA] Triphasée 220 V : Cordons d'alimentation : noir, blanc, rouge et vert/ jaune (fil de terre) Monophasée 120 V : Fils du cordon d'alimen- tation : noir, blanc et vert/ jaune (fil de terre)

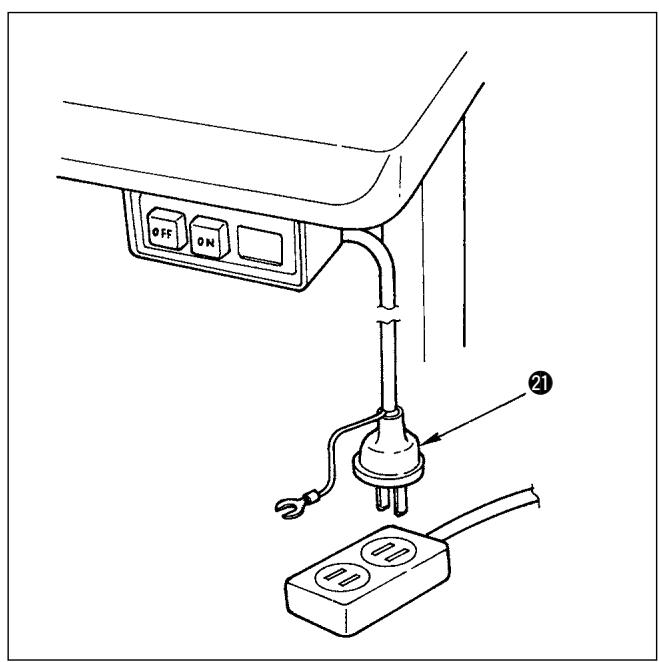

21) S'assurer que l'interrupteur d'alimentation est sur

arrêt (OFF), puis brancher le cordon d'alimenta- tion @ provenant de l'interrupteur d'alimentation à la prise de courant (l'illustration est pour le type 100 V de caractéristiques japonaises). (Attention) 1. L'extrémité supérieure du cordon d'alimentation est différente selon les destinations ou la tension d'alimen- tation. Lors de l'installation de l'inter- rupteur, vérifier à nouveau la tension du secteur et la tension indiquée sur la boîte de commande.

2. Préparer l'interrupteur d'alimentation

en respectant les normes de sécurité.

3. Brancher impérativement le fil de

les opérations ci-dessous. Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer

1) Fixer la tige d'accouplement @ à l'orifice ®@ du

levier de pédale @ avec l'écrou @.

2) Si l'on fixe la tige d'accouplement @ à l'orifice

©, ceci rallonge la course d'enfoncement de la pédale et rend son actionnement plus souple à moyenne vitesse. —11-

7. Procédure d'installation de la tête de la machine

de tête de machine. Lorsqu'on utilise une tête de machine autre que DDL-9000A, les opérations des points 7, 8 et 9 sont inutiles. La tête de machine est automatiquement sélectionnée lorsqu'on insère le connecteur

1) Appeler le paramètre n° 95. en procédant com-

me il est indiqué sous "IL-4. Paramétrage des fonctions du SC-910N" p.22.

2) On peut alors sélectionner le type de touche de

machine avec la touche ©) [3] (touche (+) ©).

3) Lorsqu'on sélectionne le type de tête de machine

avec la touche (4) @ (touche ©) @), on passe à l'étape 96 ou 94 et le contenu du paramètre correspondant au type de tête de machine s'affi- che. (Attention) Lorsqu'on change de type de tête de machine, les paramètres précédemment modifiés sont ramenés aux valeurs stan- dard. —12-

8. Liste des têtes de machine

• Tête de machine spécifiée à la sortie d'usine —13-

9. Réglage de la tête de la machine (DDL-9000A seulement)

Si l'écart entre le point de repère blanc du volant et le creux du couvercle est excessif après la coupe du fil, régler l'angle de la tête de la machine comme il est indiqué ci-dessous.

1) Tout en appuyant en même temps sur les tou-

ches @ Oet ©) ©, mettre l'interrupteur d'ali- mentation sur marche. ZA! s'affiche (A) sur l'indicateur et la machine passe en mode de réglage.

Tourner le volant à la main. Lorsque le signal de référence est détecté, l'angle B s'affiche sur l'indi- cateur. (La valeur est la valeur de référence.)

4) Dans cette condition, aligner le point blanc @

du volant sur le creux @ du couvercle de poulie comme sur la figure.

5) Appuyer sur la touche O) © pour valider le ré-

glage. (La valeur est la valeur de référence.) —14-

Il. POUR L'OPERATEUR

1. Utilisation du SC-910N

1) Appuyer sur la touche ON @ de l'interrupteur

d'alimentation pour mettre sous tension. (Attention) Si la diode-témoin d'alimentation ne s'al- lume pas lorsqu'on place l'interrupteur d'alimentation sur marche, remettre im- médiatement l'interrupteur d'alimentation sur arrêt et vérifier la tension. Attendre alors au moins 2 ou 3 minutes avant de remettre l'interrupteur d'alimen- tation sur marche. (En cas de surtension, le circuit protec- teur est actionné et la remise sous ten- sion n'est pas possible tant que le signal indiquant que la mise hors tension est complète n'est pas reçu.) Affichage avec l'alimentation établie [Lorsque le panneau de commande n'est pas connecté] | N ABCD 2 Lorsque le panneau de commande (CP-170 ou IP-110) n'est / pas utilisé { H | 1 on Le] © L'afficheur d'exécution de points arrière ou de points se chevau- chant s'allume sur le couvercle avant de la boîte de commande. (A) —l rs] * Pour certaines têtes de machine, la diode-témoin d'alimenta- tion sur la tête de la machine s'allume. [Lorsque le panneau de commande est connecté] B Lorsque le panneau de commande (CP-170 ou IP-110) est utilisé [| NAèco Le témoin d'alimentation du CP-170 ou de l'IP-110 s'allume. Les deux points B de l'afficheur numérique s'allument sur le cou- FT a | TT | ‘© vercle avant de la boîte de commande. l 1 ! (Attention) Si un signal sonore continu est émis juste après la mise sous tension, il se peut que le cordon ne soit pas correctement connecté ou que la tension d'ali- mentation soit incorrecte. Appuyer sur la touche OFF @ de l'interrupteur d'alimentation pour couper l'alimentation.

2) Lorsque la barre à aiguille n'est pas en position HAUTE, elle remonte automatiquement en position

HAUTE. (Attention) Lors de la première mise sous tension, il se peut que l'opération d'initialisation soit légère- ment retardée. A la mise sous tension, la barre à aiguille se déplace. Ne pas placer la main ou des objets sous l'aiguille.

3) Lorsqu'on enfonce l'avant de la pédale @, la

machine tourne à une vitesse qui est fonction du degré d'enfoncement. Lorsqu'on ramène la pédale au neutre, la ma- chine s'arrête.

4) Lorsqu'on enfonce légèrement l'arrière de la péda-

le @, le presseur remonte. (Type PFL seulement)

5) Lorsqu'on enfonce davantage l'arrière de la pé-

dale @, le coupe-fil est actionné. (Attention) Les points d'entrée de coupe du fil n'est pas le même pour le type KFL et pour le type PFL.

—16- Lorsque le panneau de commande @ est ins- tallé, on peut définir diverses configurations de couture telles que l'exécution de points arrière au début de la couture, l'exécution de points arrière à la fin de la couture. Pour plus d'informations, consulter le manuel d'utilisation du panneau de commande. Lorsqu'on appuie sur l'interrupteur touch-back @, des points arrière sont exécutés. Après avoir terminé la couture, appuyer sur la touche OFF @ de l'interrupteur d'alimentation pour le mettre sur arrêt après s'être assuré que la machine est arrêtée. (Pour certaines têtes de machine, la diode-té- moin d'alimentation @ sur la tête de la machine s'éteint.)

À unes” ne A N + 6 © © OC) OO Touche @ pa / :_ Permet de valider le contenu du paramètre. Lorsqu'on appuie sur cette touche, le clignotement s'arrête et le conte- A nu du paramètre est validé. Touche @ y / @ :__ Permet de changer le contenu du paramètre. Lorsqu'on appuie sur cette touche, les positions pouvant être changées clignotent. Lorsqu'on appuie sur cette touche, la position de clignotement se dé- place vers la droite. Touche @ © : Permet de changer le contenu de l'affichage sélectionné (partie cli- gnotante). Lorsqu'on appuie sur cette touche, le contenu de l'affichage diminue. Touche @ ©) : Permet de changer le contenu de l'affichage sélectionné (partie cli- gnotante). Lorsqu'on appuie sur cette touche, le contenu de l'affichage augmente. © Aïfichage SELECTION DE CONFIGURATION : La diode-témoin sélectionnée s'allume dans le cas de @ diode-témoin d'exécution de points arrière et de (B) couture de par- ties se chevauchant. © Affichage EXECUTION DE POINTS ARRIERE AU DEBUT DE LA COUTURE Est activé lorsqu'on sélectionne une configuration d'exécution de points arrière. “ - ” Affichage sans exécution de points arrière/ “ { ” Affichage avec exécution de points arrière/ “ }{” Affichage avec double piquage arrière Q Affichage EXECUTION DE POINTS ARRIÈRE A LA FIN DE LA COUTURE Est activé lorsqu' on sélectionne une configuration d'exécution de points arrière. “ - ” Affichage sans exécution de points arrière/ “ {” Affichage avec exécution de points arrière/ “ }{” Affichage avec double piquage arrière © Affichage NOMBRE de POINTS : Affiche le nombre de points de couture arrière ou de couture de par- ties se chevauchant. © Affichage COUPE AUTOMATIQUE DU FIL : S'allume lorsque la coupe automatique du fil par pression sur l’avant de la pédale est sélectionnée. © Affichage INTERDICTION DE COUPE DU FIL : S’allume lorsque l'interdiction de coupe du fil est sélec- tionnée. Paramètre n° 9 ©® Affichage COUTURE AUTOMATIQUE NON REPETITIVE S'allume lorsque la couture automatique non répétitive (one-shot) est sélectionnée. @® Affichage CAPTEUR DE BORD DU TISSU S'allume lorsque le paramètre de capteur d'extrémité du tissu est sé- lectionné. Paramètre n° 2 _17-

3. Procédure d'exécution d’une configuration de couture

(1) Configuration d'exécution de points arrière Les configurations d'exécution de points arrière ci-dessous peuvent être définies à l’aide du panneau de commande. Des configurations d'exécution de points arrière peuvent être définies. Affichage d'exécution de points arrière au - début de la couture LE] Configuration de couture

nes Affichage d'exécution| de points arrière à la - - fin de la couture | N LES

l l J J Configuration de couture de parties se chevauchant Configuration d'exécution de points arrière UN: LACET Cale? V1 44 nt CLS + J {A û 2 La diode-témoin s'allume. La diode-témoin s'allume. UN: © Clignotement N : Sens de déplacement UN «sco als orci D ne OBIRONIONIONIUR | dll LA N (Contenu de la sélection d' exécution des points @ Clignotement 4 arrière actualisation avec la — touche ©) o [ Procédure de paramétrage de l'exécution de points arrière ]

1) Tout en maintenant la touche rs] / ©) @ enion-

cée, appuyer sur la touche il / © © pour sé- lectionner la configuration d'exécution de points arrière. (A chaque pression sur la touche / © Oo. la configuration d'exécution de points arrière/ configuration de couture de parties se chevau- chant change alternativement.)

Appuyer sur la touche Q' @ pour faire cli- gnoter l'affichage d'exécution de points arrière au début de la couture @. A chaque pression sur la touche e7l O.2 position clignotante se déplace vers la droite. (Attention) La machine ne se met pas en marche lors de ce clignotement.

3) Appuyer sur la touche ©) 6 ou O) © pour

sélectionner la configuration d'exécution de points arrière. Les configurations d'exécution de points arrière et les affichages sont les suivants. [4 : Exécution de points arrière IH : Double piquage arrière | : Sans exécution de points arrière

Appuyer sur la touche rs ©) @ pour faire clignoter l'affichage d'exécution de points arrière à la fin de la couture @ et définir la configuration comme à l'étape 3). —18-

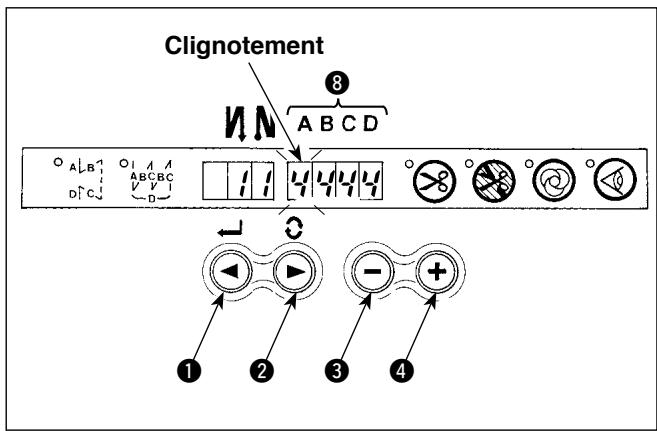

Clignotement Saba otei 4 @@0©©

5) Appuyer sur la touche rs ©] @ de façon que l’

affichage du nombre de points @ clignote et spécifier le nombre de points pour les différentes étapes de la couture. Appuyer sur la touche ©) 6 où Œ © pour changer le nombre de points. On peut changer le nombre de points jusqu'à 15 pour les étapes À, B, C et D respectivement. Les affichages sont toutefois les suivants. 10 points = À, 11 points = b, 12 points = c, 13 points = d, 14 points =E et 15 points = F Après avoir défini tous les paramètres, appuyer

sur la touche il / © © pour valider le para- métrage. (Le clignotement s'arrête) (2) Configuration de couture de parties se chevauchant Les configurations de couture de parties se chevauchant ci-dessous peuvent être définies à l’aide du pan- neau de commande. A c c B B Configuration d'exécution Configuration de couture de de points arrière parties se chevauchant La diode-témoin La diode-témoin s'allume. NN ñ s'allume. NN ñ Ale oreJ “ DDC otre Lo de d à Clignotement ER) A : Réglage du nombre de points dans le sens nor- mal 0 à 15 points (F) B : Réglage du nombre de points dans le sens ar- rière 0 à 15 points (F) C : Réglage du nombre de points dans le sens nor- mal 0 à 15 points (F) D : Nombre de répétitions 0 à 9 fois (Attention) Lorsque l'étape D est fixée à 5 fois, la couture est répétée comme À — B —> C —B—C. [ Procédure de paramétrage de la couture de parties se chevauchant ]

1) Tout en maintenant la touche rs] / ©] @er-

foncée, appuyer sur la touche a / © © pour sélectionner la configuration de couture de par- ties se chevauchant. (A chaque pression sur la touche i / © o la configuration d'exécution de points arrière/ configuration de couture de parties se chevau- chant change alternativement.)

2) Le nombre de points pour l'étape A clignote.

A chaque pression sur la touche eZ ©) 6. la position clignotante se déplace vers la droite et l'affichage de l'étape dont le réglage peut être changé clignote.

4) Appuyer sur la touche ©) 6 ou Œ © pour

changer le nombre de points.

5) Après avoir défini toutes les étapes, appuyer sur

la touche il / © © pour valider le paramé- trage. (Le clignotement s’arrête) (Attention) Lorsque la couture de parties se che- vauchant est sélectionnée, l'affichage de fonctionnement automatique clignote. Il n’est pas possible de désactiver le fonc- tionnement automatique. —19-

(3) Paramétrage spécial Il est possible de changer la valeur spécifiée sur le panneau avant en passant directement en mode de paramétrage des fonctions à l'état sous tension en plus de la procédure normale de paramétrage des fonctions. UN asco

UN asco Oalst 0144 ofei Tes 86 © © UN asco i' CEUIE 66 © © [Procédure de passage en mode de paramétrage des fonctions]

1) Tout en maintenant la touche rs] / ©] 0 «r-

foncée, appuyer sur la touche © pour pas- ser en mode de paramétrage des fonctions. (Attention) Le paramètre n° 2 s’affiche immédiate- ment après le changement.

2) Pour revenir en mode normal, appuyer sur la tou-

che æ=1/ (2) ©. Ceci valide le paramétrage. @ Paramétrage de la fonction de capteur d’extré- mité du tissu (paramètre n° 2) Cette fonction est activée lorsque le capteur d’ extrémité du tissu (en option) est raccordé. Il est possible de changer la valeur spécifiée avec la touche © ou O) ©. 0: La fonction de capteur d'extrémité du tissu est désactivée. 1: La fonction de capteur d'extrémité du tissu est activée. Lorsque “1” est sélectionné, l’ 9° ° affichage du capteur d'extrémité d du tissu s'allume quand la ma- chine revient en mode normal. @ Activation/désactivation de la coupe du fil après l’ arrêt à l'extrémité du tissu (paramètre n° 3) Appuyer sur la touche rs] / @ @ pour passer au paramètre n° 8. Il est possible de changer la valeur spécifiée avec la touche ©) @ou (©) ©. 0: Arrêt à l'extrémité du tissu 1: Coupe automatique du fil après la détec- tion de l'extrémité du tissu Lorsque “1” est sélectionné, l’ affichage de coupe automatique du fil s'allume quand on ramène la machine en mode normal. @) Définition du nombre de points pour l'arrêt de la machine après la détection de l'extrémité du tissu —20-

(paramètre n° 4) Appuyer sur la touche rs] ©] @ pour passer au paramètre n° 4. Sais 0; ere La. D ANA (S] © © © Il est possible de changer la valeur spécifiée : =) avec la touche © 6 ou O) ©. SA Nombre de points spé: à 19 points (Attention) Si le nombre de points spécifié est in- suffisant, il se peut que la machine ne puisse pas s’arrêter avant le nombre de points spécifié si elle tourne trop vite. @ Paramétrage de la fonction de couture automati- que non répétitive (one-shot) (paramètre n° 119) Appuyer sur la touche rs] ll ©] @ pour passer Sais 0; orei L Il est possible de changer la valeur spécifiée D ) avec la touche © ou O) ©. O0: La vitesse spécifiée par la pédale a prio- rité. 1: Fonctionnement automatique (Attention) Cette fonction est activée lorsque le © © © © au paramètre n° 119. capteur d'extrémité du tissu est activé. Il n’est pas possible de désactiver la fonction de couture automatique non ré- pétitive (one-shot) lors de la couture de parties se chevauchant. La vitesse de rotation est la vitesse spé- cifiée dans le paramètre n° 38. Lorsque “1” est sélectionné, l’ . affichage de couture automati- d que non répétitive (one-shot) s’ allume quand on ramène la ma- chine en mode normal. @) Paramétrage de la fonction d'interdiction de cou- pe du fil (paramètre n° 9) ñ N ABCD Il est possible de désactiver l'opération de coupe de parties se chevauchant en sélectionnant la ) désactivation de coupe du fil. Y Il est possible de changer la valeur spécifiée avec la touche © ou O) ©. 0 : La coupe du fil est activée. 1 : La coupe du fil est désactivée. ol pié TA OE E) © © © du fil lors de la couture normale et de la couture

Lorsque “1” est sélectionné, l’ Q) e affichage de désactivation de © d 5) coupe du fil s'allume quand on ramène la machine en mode normal. _21-

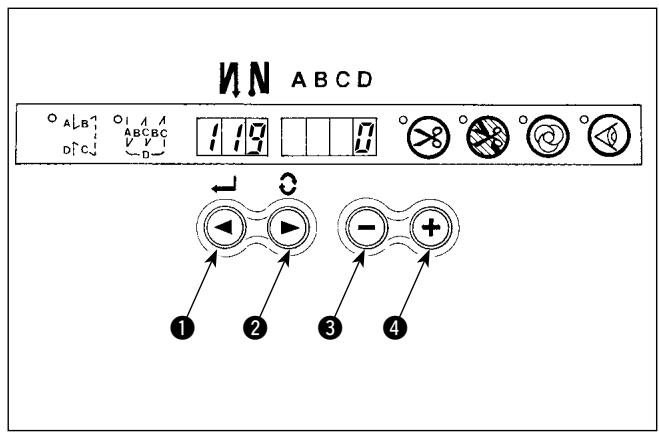

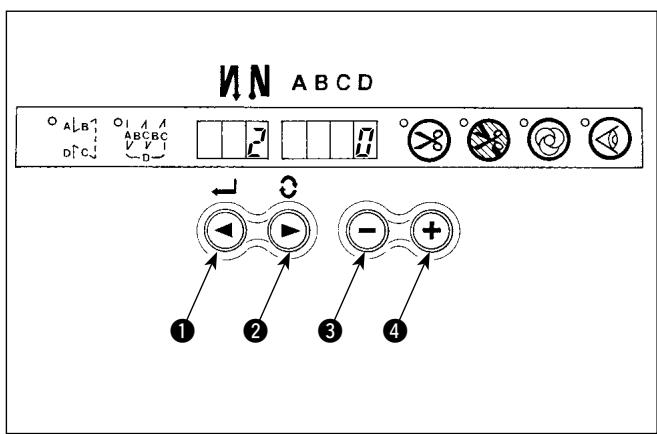

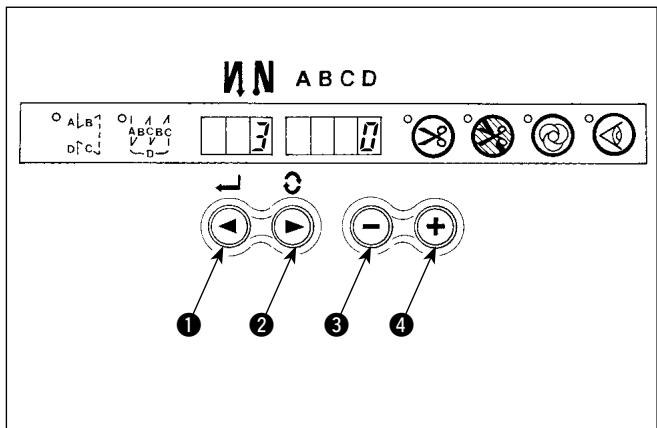

4. Paramétrage des fonctions du SC-910N

Les fonctions peuvent être activées et paramétrées à l'aide des quatre touches de paramétrage et de l'affi- chage se trouvant derrière le couvercle avant du SC-910N. © Touche de validation des valeurs spécifiées et de retour au numéro de paramètre précédent (SET -) @ Touche de validation des valeurs spécifiées et de passage au numéro de paramètre suivant (SET +) N° spécifié Valeur spécifiée

© Touche de diminution (DOWN) © Touche d'augmentation (UP) (Attention) - plications suivantes. Ne pas effectuer d'opérations de touches autres que celles qui sont décrites dans les ex- - Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur mar- che (ON) lorsqu'on l'a placé sur arrêt (OFF). Sinon, la machine risquera de ne pas fonc- tionner normalement. Dans un tel cas, la remettre hors tension, puis sous tension.

fonctions. Pour ne pas risquer des blessures causées par un mouvement imprévu de la machine, ne pas ma- nipuler les touches d'une manière autre que celle qui est indiquée ci-après lors du paramétrage des UN asco 60 °c HN'asco Comment passer en mode de paramétrage des fonctions

1) Mettre le dispositif hors tension.

2) Tout en maintenant la touche Où enfoncée,

mettre le dispositif sous tension.

L'indication @, @ s'affiche. (Le paramètre affi- ché est le dernier paramètre dont la valeur a été modifiée.) Si elle ne change pas, répéter les opérations 1) et 2).

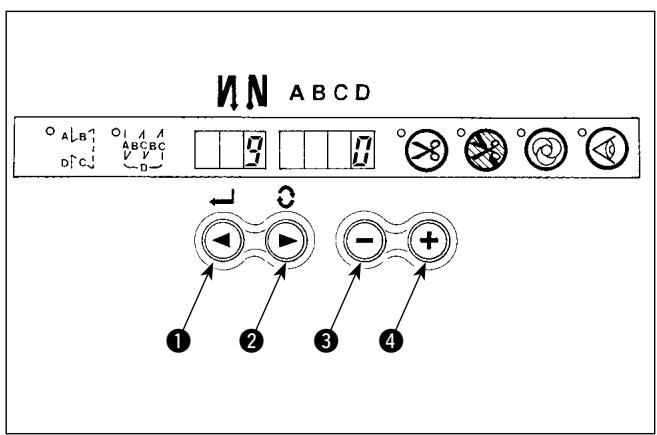

4) Pour passer au numéro de paramètre suivant,

appuyer sur la touche rs] l ©] ©. Pour revenir au numéro de paramètre précédent, appuyer sur la touche 1, © ©. (Attention) Si l'on maintient la touche © C1] ou rs] ! ©) @ enfoncée, les numéros de paramètre augmentent (diminuent) continuellement. Lorsque le numéro de paramètre change, les modifications effectuées concernent le numéro de paramètre affiché. S'assu- rer que le paramètre est bien celui que l'on désire modifier (lorsqu'on a appuyé sur les touches d'augmentation/ diminution).

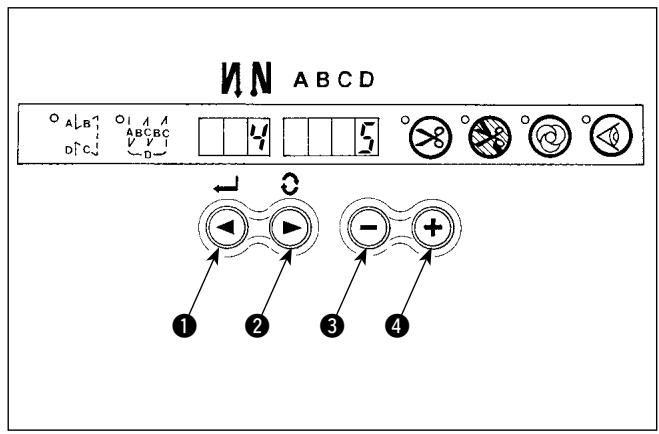

N°5) Appuyer cinq fois sur la touche rs l me pour affi- cher le numéro de paramètre “5”. La valeur spécifiée actuelle est indiquée sur l’affi- cheur @. (La valeur standard est “0”.) Appuyer trois fois sur la touche @ pour passer à “3”. (Attention) Si l’on maintient la touche O) © ou © enfoncée, les numéros de para- métre changent continuellement.

5) Après avoir terminé la modification, appuyer sur

la touche = / © Oou 2'Oe pour vali- der la nouvelle valeur. (Attention) 1. Si l'on coupe l'alimentation sans appuyer sur l'une des touches ci- dessus, la valeur modifiée n'est pas validée.

2. Si l’on appuie sur la touche — /

©. le contenu du numéro de pa- ramètre précédent s’affiche.

3. Si l’on appuie sur la touche Q'

©, le contenu du numéro de paramè- tre suivant s’affiche. Après avoir terminé l'opération, couper l'alimentation et la rétablir pour revenir au fonctionnement normal.

• Appuyer en même temps sur la touche © @ et la touche Œ ©. Le paramètre du numéro spécifié est ramené à la valeur initiale.

5. Liste des parametres des fonctions

N° | Paramètre Description Fa Paramétrage tel qu'affiché | 2299 1 | Fonction de Nombre de points exécutés à petite vitesse lorsque la fonction ; départ en de départ en douceur est utilisée au début de la couture 99 10] OI douceur 0 : Fonction de départ en douceur désactivée (points) 2 [Fonction de | Fonction de capteur d'extrémité du tissu (utilisée lorsqu'il ny a pas capteur d’ de panneau) extrémité du 0 : Fonction de détection de l'extrémité du tissu désactivée oi JE 2] LE ol st tissu 1 : Après la détection de l'extrémité du tissu, le nombre spé- cifié de points (n° 4) est exécuté et la machine s'arrête. 3 [Fonction de | Fonction de coupe du fil commandée par le capteur d'extrémité du coupe du fil |tissu (utilisée lorsqu'il n'y a pas de panneau) commandée 0: Fonction de coupe automatique du fil après la détection par le capteur de l'extrémité du tissu désactivée 0 [] [] GB] O [] [] bol 31 d'extrémité du 1 : Après la détection de l'extrémité du tissu, le nombre de tissu points spécifié (n° 4) est exécuté et la machine s'arrête et coupe automatiquement le fil. 4 [Nombre de Nombre de points pour le capteur d'extrémité du tissu (utilisée points pour lorsqu'il n'y a pas de panneau) à le capteur d'_ | Nombre dé points exécuté entre le moment où l'extrémité du tissu | 219 | ][ ][a] [IL IT 1[s]| «1 extrémité du est détectée et celui où la machine s'arrête points) tissu 5 [Fonction de | Fonction de réduction de papillotement (si la lampe à main réduction de |papiliote) , papillotement 0 : Fonction de réduction de papillotement désactivée oà8 = = 5] CI = bo] 31 1 : Efficacité minimum — 8 : efficacité maximum 6 |Fonction de | Fonction de comptage de fil de canette comptage de fil 0 : Fonction de comptage de fil de canette désactivée on [LL] 6] LL] #1 de canette 1 : Fonction de comptage de fil de canette activée 7 [Unité du Unité du comptage dégressif de fil de canette comptage 0 : Comptage/10 points , dégressif de fil 1 : Comptage/15 points où2 [I] BEBE] de canette 2 : Comptage/20 points 8 [Vitesse d' Vitesse de couture lors de l'exécution de points arrière ; exécution de em LUE] Effet) points arrière {pts/mn) 9 [Fonction d' Fonction d'interdiction de coupe du fi (utilisée lorsqu'il my a pas interdiction de _ |de panneau) coupe du fil 0 : Fonction d'interdiction de coupe du fil désactivée of = = ] O Ü O [o] at 1 : Coupe du fil interdite (Sortie du solénoïde interdite : Cou- pe-fi et tire-fl) 10 [Position d'arrêt | Position de la barre à aiguille lors de l'arrêt de la machine de la barre à 0 : Position inférieure prédéterminée aiguille lorsque la | 1 : Position supérieure prédéterminée of Otte] CE) s machine s'arrête 11 [Déclic des Active ou désactivée le déclic des touches de la boîte PSC. touches de la 0 : Déclic désactivé on Oo LUE # boîte PSC 1 : Déclic activé 12 [Sélection de | Sélection de la fonction de l'interrupteur optionnel la fonction de 0 : Pas de fonction l'interrupteur 1 : Compensation de points par le relevage/abaissement de l'aiguille optionnel 2 : Compensation de points arrière 3: Annulation de l'exécution de points arrière à la fin de la couture une seule fois à : Poncion de coupe AA (D DO +» 5 : Fonction de relevage du pied presseur 6 : Compensation d'un point 7: Fonction d'annulation de l'exécution simultanée de points arrière au début et à la fin de la couture 8 : Fonction d'activation/désactivation du relevage du pres- seur de tissu au neutre 13 [Fonction d' Fonction d'interdiction du démarrage à la in du comptage du fil de canette interdiction du 0: A la fin du comptage (-1 ou moins) Fonction d'interdiction démarrage à la du démarrage de la machine désactivée in du comptage | 1: Ala fin du comptage (-1 ou moins) Fonction d'interdiction | 0 à 2 du fil de canette du démarrage de la machine activée EN D 2 : Lorsque le comptage est désactivé (-1 ou moins), la fonction d'interdiction forcée de départ de la machine est activée. 14 | Compteur Fonction de comptage des cycles de couture (nombre d'opérations de cycles de |de couture terminées) couture 0 : Fonction de comptage des cycles de couture désactivée of Ont] CIO & 1 : Fonction de comptage des cycles de couture activée 15 [Nombre de Nombre de détections de la fin de la quantité restante de fil de canette détections de la | 0 : Fonction de fin de quantité restante de fil de canette dé- fin de la quantité sactivée » restante de fil 1 à 19 : Nombre de fois où le signal ne sera pas émis lors de | © à 19 CHI) OO de canette la détection de la fin de la quantité restante de fil de canette 18 [Fonction ant- | Cette fonction est efficace lorsqu'elle est utilisée avec une tête boule de fil de machine dotée de la fonction anti-emmêlement (la carte À en option est nécessaire). 0 : Fonction anti-boule de fil désactivée oà2 [018] LI ][0]| & 1 : Fonction anti-boule de fi activée 2 : La fonction anti-emmélement est activée (avec le fil I béré)

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d’un astérisque (*) car elles sont destinées à la maintenance. En changeant la valeur par défaut d'une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter les performances. S’il est nécessaire de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre les instructions. (Les valeurs des paramètres Sur cette liste sont les valeurs par défaut pour la DDL-G000A.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. —24-

N° | Paramètre Description Fa Paramétrage tel qu'affiché | 7298 19 [Fonction de | Cette fonction est efficace lorsqu'elle est utilisée avec une tête libération du | de machine dotée de la fonction anti-emmêlement (la carte A en fil d'aiguille au _ | option est nécessaire) on [lille] LIL ol s début de la 0 : Fonction de libération du fi d'aiguille désactivée couture 1 : Fonction de libération du fil d'aiguille activée 20 [Nombre de | Cette fonction esteffcace lorsqu'elle est utilisée avecune tête |G; Fonction points de de machine dotée de la fonction anti-emmêlement (la carte Aen | 9,; Fonctic condensation | option est nécessaire). gésaée |[ J[2]Lo] LILLIO] 3 0 : Fonction de condensation désactivée P 1 à 9 : Nombre de points de condensation 21 | Fonction de | Permet d'activer/désactiver le relevage du pied presseur lorsque relevage du | la pédale est au neutre. presseur au 0 : La fonction de relevage automatique du presseur au neu- of CB QUI ss neutre tre est désactivée. 1 : La fonction de relevage automatique du presseur est activée. 22 | Changement de | Permet de changer la fonction de l'interrupteur de compensation la fonction del | par le relevage/abaissement de l'aiguille sur le panneau de interrupteur de _ | commande. compensation 0 : Compensation par le relevage/abaissement de l'aiguille on BABIBRBBOUE sur le panneau de commande 24 | Fonction de | Permet de corriger la vitesse de rotation: isa réglage fin de | Utiliser généralement cette fonction avec “0”. 18% ions 1&° DO 000 rotation (0.1 %) 25 | Autorisation | Cette fonction permet d'autoriserinterdire la coupe du fl lorsqu'on tourne interdiction de … | le volant à la main pour remonter l'aiguille depuis la position BASSE. la coupe du fil 0 : Coupe du fil autorisée lorsqu'on tourne le volant à la main. on CBS) CIE) ss 1 : Coupe du fi interdite lorsqu'on tourne le volant à la main. 26 | Fonction Cette fonction permet d'empêcher la machine de tourner en arrière de réglage après l'arrêt. de la toree 0 : Valeur par défaut oào |! J[2]6] [ Ï ]| Jlol| d'immobilisation | 1 : Efficacité minimum —+ 9 : Efficacité maximum après l'arrêt 27 | Fonction de | Cette fonction permet de spécifier la force de retour de la barre à réglage de aiguille avant le mouvement de relance. la force de 4 : Force de retour minimum —+ 100 : Force de retour maxi- | 4 à 100 CB] UE] 33 réaction lors mum d'une relance 28 |Nombre de |Cette fonction est efficace lorsqu'elle est utilisée avec une tête points de de machine dotée de la fonction anti-emmêlement (la carte À en libération du fil _ | option est nécessaire) 0 à 30 d'aiguille Cette fonction permet de spécifier le nombre de points après (points) UE] OI ss léquel le serrage du fil est effectué au début de la couture. 0 à 30 points 29 | Durée Cette fonction permet de spécifier la durée d'aspiration du d'aspiration | solénoïde d'exécution de points d'arrêt. 50 à 300 du solénoïde 50 à 300 ms 34 du solénoide ms [Le] Cl21s10) points d'arrêt 30 | Fonction d' Fonction d'exécution de points arrière sur une position exécution de … |intermédiaire de la couture points arrière © : Fonction d'exécution de points arrière sur une position Sur une position intermédiaire désactivée on CBltol CII ol s4 intermédiaire 1: Fonction d'exécution de points arrière sur une position intermédiaire activée 31 |Nombre de | Nombre de points arrière exécutés sur une position intermédiaire points arrière | de la couture oùte exécutés sur 34 xécutée su gore BIT OUT] intermédiaire 82 | Condition d'_ | Condition de l'exécution de points arrière sur une position exécution de | intermédiaire de la couture lorsque la machine est arrêtée points arrière 0 : Fonction désactivée lorsque la machine est arrêtée sur une position | 1 : Fonction activée lorsque la machine est arrêtée interméciaire on |CY8]0) CO) lorsque la machine est arrêtée 83 | Fonction de | Fonction de coupe du fil à la fin de l'exécution de points arrière sur coupe du fil |une position intermédiaire à la fin de l” © : Fonction de coupe du fil automatique à la fin de l'exécu- exécution de tion de points arrière sur une position intermédiaire dé- of CB QUO « points arrière sactivée Sur une position | 1 : Fonction de coupe du fil automatique à la fin de l'exécution intermédiaire de points arrière sur une position intermédiaire activée 35 | Vitesse de Vitesse minimale commandée par la pédale 20 à 400 foréionnement ent fosmn_|L12)(5) L2]{ol[o] 36 | Vitesse lors de | Vitesse lors de la coupe du fil 20 à 250 la coupe du fl sm) |] C2) 37 | Vitesse de départ | Vitesse au début de la couture (départ en douceur) 150 à 5500 en douceur em [LL] CsJo]ol) 38 | Vitesse de Vitesse de couture pas à pas : couture pas à | (La valeur maximale dépend de la vitesse de couture maximale de LS [1B] Alsllol{o]| + pas la tête de la machine.)

• Ne pas changer les valeurs définies par défaut pour les fon ns marquées d’un astérisque (*) car elles sont destinées à la maintenance. En changeant la valeur par défaut d'une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter les performances. S'il est nécess: les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000A.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié fonctions et performances. _25- de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre sans préavis pour améliorer les

nette après la coupe du fil activée N° | Paramètre Description Fa Paramétrage tel qu'affiché | 2299 39 | Course dela | Course entre la position neutre de la pédale et la position de début ; pédale au début de rotation de la machine (course de la pédale) ca Ds O8 ODB 40 | Partie de petite | Course entre la position neutre de la pédale et la position de début| ça e Ë 10 à 100 vitesse de la |d'accélération de la machine (course de la pédale) pédale @rmm [Le] CII] 41 | Position de | Course entre la position neutre de la pédale et la position de début début de de relevage du pied presseur par la pédale (course de la pédale) | _ sp à rage du et OU E0EE pied presseur d par la pédale 42 | Position de Position de départ d'abaissement du pied presseur départ d’ Course par rapport au neutre 8 à 50 abaissement du Grmm_ [LE] DU) pied presseur 43 | Course de Course entre la position neutre de la pédale et la position 2 de pédale 2 pour … | début de coupe du fil par la pédale (lorsque la fonction de relevage | — 60 à -10 le début de la | du pied presseur est activée) (course de la pédale) 64 mm) LAS LIU] coupe du fi 44 | Course de la | Course entre la position neutre de la pédale et la position où la pédale pour |machine atteint sa vitesse maximale s Fans ea OCT CUBE la vitesse , maximale 45 | Correction du | Valeur de correction du neutre du capteur de pédale neutre de la -5à15 |[ [45] [ [|] ]{o] pédale 46 | Fonction de |Sélection du releveur automatique sélection 0 : Système de commande par solénoïde de releveur 1 : Système de commande pneumatique LA = [4] [5] Cl Cl E (o] automatique 47 [Temps de Temps limite d'attente pour le relevage du dispositif de releveur maintien du |automatique à solénoïde 10 à 600 relevage du (seconde) Cal COelol ss pied presseur 48 | Course de Course entre la position neutre de la pédale etla position de début| gp pédale 1 pour … | de coupe du fil (pédale standard) (course de la pédale) fe début de la 10 [Cas] USE) coupe du fi 49 | Durée d' Durée d'abaissement du pied presseur après que la pédale à 0 abaissement du | été enfoncée. (Le début de la rotation de la machine est retardé à 250 RAA O El] Lo] 37 pied presseur _ |pendant ce temps.) {10 ms) 51 [Correction de | Correction du début d'excitation du solénoïde d'exécution de la phase d’ points arrière lors de l'exécution de points arrière au début de la excitation du |couture solénoïde d' 36 à36 exécution de do SI QUE) ss points arrière au début de la couture 52 [Correction de |Correction de la phase de désexcitation du solénoïde d'exécution la phase de | de points arrière lors de l'exécution de points arrière au début de désexcitation | la couture du solénoïde d' 36 à36 exécution de do LSI2) QUE) ss points arrière au début de la couture 53 [Correction de | Correction de la phase de désexcitation du solénoïde d'exécution la phase de | de points arrière lors de l'exécution de points arrière à la fin de la désexcitation | couture du solénoïde d' 36 à36 exécution de do SI) EU) ss points arrière à la fin de la couture 55 [Relevage du Fonction de relevage du pied presseur après la coupe du fi pied presseur 0 : Fonction de relevage automatique du pied presseur après après la coupe la coupe du fil désactivée 0/1 0815] CU du fil 1: Fonction de relevage automatique du pied presseur après la coupe du fil activée 56 [Rotation amière | Fonction de rotation arrière pour le relevage de l'aiguille après la pour le relevage | coupe du fi de l'aiguille 0 : Fonction de rotation arrière pour le relevage de l'aiguille après la coupe après la coupe du fil désactivée on Este) CIC ol) ss u fi 1: Fonction de rotation arrière pour le relevage de l'aiguille après la coupe du fil activée 57 [Fonction de |Fonction de détection de la quantité restante de fil de canette détection de | après la coupe du fil la quantité 0 : Fonction de détection de la quantité restante de fil de ca- restante de fil nette après la coupe du fil désactivée of Ts] CII) 6 de canette 1 : Fonction de détection de la quantité restante de fil de ca-

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d’un astérisque (*) car elles sont destinées à la maintenance. En changeant la valeur par défaut d'une fonction, on ri les performances. S'il ést nécessaire squerait de causer une anomalie de la mac! le changer la valeur par défaut de ces fonctions, acheter le Manuel du techi les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000A.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. —26— e ou d'en affecter n et en suivre

N° | Paramètre Description ee Paramétrage tel qu'affiché | 2298 58 | Fonction Fonction de maintien en position haute/basse prédéterminée de la barre à de maintien aiguille en position 0 : Fonction de maintien en position haute/basse prédéterminée de haute/basse la barre à aiguille désactivée on Ces] CO) « prédéterminée 1: Fonction de maintien en position haute/basse prédéterminée de de la barre à la barre à aiguille activée aiguille 59 | Fonction de Cette fonction permet de spécifier la vitesse d'exécution de points sélection de arrière au début de la couture. la commande 0 : La vitesse dépend de l'actionnement de la pédale, etc. automatique/ 1 : La vitesse dépend de la vitesse d'exécution de points ar- manuelle de a rière spécifiée (N° 8) on [Css CIC) 56 exécution de points arrière au début de la couture 60 | Fonction d'arrêt | Fonction à la fin de l'exécution des points arrière au début de la juste après | | couture exécution de 0 : Fonction d'arrêt momentané de la machine à la fin de l'exé- points arrière cution des points arrière au début de la couture désactivée on Celle] CIE Le) # au fur ut de la 1: Fonction d'arrêt momentané de la machine à la fin de l’ couture exécution des points arrière au début de la couture activée 61 | Fonction d' Fonction d'interdiction du démarrage de la machine par la interdiction qu i déteciion. de la quantité restante de fil de canette émarrage de la | 0 : Cette fonction n'arrête pas la machine à la fin du comp- machine par la tage (-1 où moins) ot [Ce] CODE) 6 détection de la 1 : Cette fonction arrête la machine à la fin du comptage (-1 quantité restante ou moins) de fil de canette 64 | Sélection de la Vitesse initiale lors de l'exécution de points de condensation ou vitesse des points | de points d'arrêt d'extrémité 0 à 250 de condensation pts/mn) de cpndeneai BOOM HO 0] arrêt d'extrémté 65 | Phase d'excitation | Correction de la phase d'excitation du solénoïde pour le point de du solénoïde condensation : -1 pour les points … | Valeur de correction de la phase d'excitation du solénoïde lorsque 36à0 je condensation | le point de condensation est exécuté avec 1 point —36à (lorsque le point | ° P P 6 LISE) + de condensation est exécuté avec 1 point) 66 | Phase d'excitation | Correction de la phase d'excitation du solénoïde pour le point de du solénoïde | condensation :-2 pour le point de | Valeur de correction de la phase d’excitation du solénoïde lorsque condensation le point de condensation est exécuté avec 2 points —36à0 (rsque le point ||? P P Go) [Isle] If) & de condensation est exécuté avec 2 points) 67 | Réglage du Régime de sortie du solénoïde de relevage du presseur régime de sortie du solénoïde 5a4o || ]e][7] [ ]| Jf2]fo]| #7 de relevage du presseur 68 | Fonction Permet d'accélérer la commutation d'aiguille débrayable. d'accélération 0 : Standard de la commutation 1 : Grande viesso on Celle) CIC) d'aiguille débrayable 70 | Fonction d’ Permet d'activer/désactiver la fonction d'abaissement lent du pied abaissement … |presseur. on [] 87 lent du pied 0 : Le pied presseur descend rapidement presseur 1 : Le pied presseur descend lentement. 71 [Fonction de | Permet de limiter la vitesse de ré-accélération depuis la vitesse limitation de ré- | réduite de la machine. à accélération Cette fonction est utilisable lors de la couture pas à pas. oà5 [] 37 lepuis la vitesse réduite 72 | Fonction de Permet de limiter la vitesse au démarrage de la machine (sauf au limitation d début de la couture). à accélération au | Cette fonction est utilisable lors de la couture pas à pas. oà5 [] 37 démarrage de la machine 73 | Fonction Cette fonction est utilisée lorsque l'aiguille ne peut pas traverser le tissu. nouvelle 0 : Normal of O 38 tentative 1 : Fonction nouvelle tentative activée

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d’un astérisque (*) car elles sont destinées à la maintenance. En changeant la valeur par défaut d'une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter les performances. S’il est nécessaire de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. Les paramètres précédés de la marque O n'apparaissent que lorsqu'une tête de machine LH-4168, LH-4168D ou LH-4188 est sélectionnée. _27-

N° | Paramètre Description Fa Paramétrage tel qu'affiché | F2 75 | Sens de rotation | Sens de rotation normal du moteur du moteur 0 : Sens des aiguilles d'une montre ot |[ [z]fs] [Jo] À : Sens inverse des aiguilles d'une montre 76 Fonction a Sélection de la courbe de démarrage de la machine sélection de 0 : Courbe normale la vitesse de : ë of 38 Mme | Cut porinonée Que O0 la machine 84 | Durée Durée du mouvement d'aspiration du solénoïde de relevage du d'aspiration du | presseur solénoïde de à relevage du “a [LI8I(4) ClITolol| se presseur du mouvement initial 87 | Fonction de Sélection de la courbe de la pédale (amélioration de la commande sélection de la | fine de la pédale) courbe de la 2 édale | ee #2 Den DODE Course de la pédale 89 [Fonction de | Cette fonction est efficace lorsqu'elle est utilisée avec une tête libération de | de machine dotée de la fonction anti-emmêlement (la carte À en tension option est nécessaire) of UBlle] LT]! & 0 : Mouvement désactivé. À : Mouvement du solénoïde de tirage du fil/retour désactivé. 20 | Fonction d'arrêt | Permet d'activer ou désactiver la fonction d'arrêt automatique en en position position HAUTE après la mise sous tension. HAUTE du 0 : Désactivée on |[ Jelfo] [ JL I 1] s8 mouvement 1 : Activée initial 91 | Fonction d' Fonction de compensation de points lorsqu'on tourne le volant à la ierdicton, de | main lors de l'exécution d'une couture à dimensions constantes compensation 0 : Fonction de compensation de points activée 0/1 après la rotation 1 : Fonction de compensation de points désactivée / [ El) Ex] [ El [ Ex] manuelle du volant 92 | Fonction de Fonction de diminution de vitesse à la fin de l'exécution de points giron “e la | arrière au début de la couture vitesse à la fin 0 : Pas de diminution de vitesse de l'exécution 1 : Diminution de vitesse o1 C2] DOC Il) ss des points arrière au début de la couture 93 | Fonction ajoutée | Changement du fonctionnement de l'interrupteur de compensation à l'interrupteur | par le relevage/abaissement de l'aiguille après la mise sous de compensation tension ou la coupe du fil es points 0 : Normal (exécution d'une compensation de points par le parrelevager relevage/abaissement de l'aiguille seulement) o1 | els) CIC Holl 88 abaissement de l' 1 : Une compensation d’un point n'est exécutée que lorsque aiguille le changement ci-dessus est effectué (arrêt supérieur — arrêt supérieur. 94 | Fonction d” Dans les fonctions de programmation du IP-110, une fonction qui con n'arrête pas la machine en combinant une couture continue avec ininterrompue | une couture pas à pas lorsqu'on change d'étape. de la couture 0 : Normal (La machine s'arrête à la fin d'une étape.) o1 | Ielfal CICIE lol) æ continue + 1 : La machine ne s'arrête pas à la fin d'une étape et passe couture pas à pas directement à l'étape suivante. 95 Fonction de tt Permet de sélectionner la tête de machine à utiliser. sélection de tête | * Lors d'un changement de tête de machine, les différents paramè- de machine tres sont ramenés à la valeur par défaut de la nouvelle tête. Celtes] [alta 18 96 | Réglage de la Vitesse maximale à laquelle la tête de la machine peut être réglée | 50 à MAX vitesse maximale | * Le réglage varie en fonction de la résistance connectée. sm |LLel[6] [a][ol[ollo]) 3 100 | Nombre de Cette fonction est efficace lorsqu'elle est utilisée avec une tête points de la de machine dotée de la fonction anti-emmêlement (la carte À en fonction de option est nécessaire) ibération de | Cette fonction permet de spécifier le nombre de points pendant tension au lequel le solénoïde de libération de tension est actionné au début oào 33 nsonau… |iequelle soir Ergrel OO couture 0 : Mouvement de libération de tension désactivé. 1 à 9 points : Nombre de points de la fonction de libération de tension

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d’un astérisque (*) car elles sont destinées à la maintenanc: les performances. S'il est nécess: les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. Les paramètres précédés de la marque O n'apparaissent que lorsqu'une tête de machine LH-4168, LH-4168D ou LH-4188 est sélectionnée. —28- n changeant la valeur par défaut d'une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter re de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre

N° | Paramètre Description ae Paramétrage tel qu'affiché | 7298 101] Fonction Cette fonction permet de sélectionner l'entrée du compteur de couture: l'entrée du © : À chaque coupe du fil, la valeur du compteur augmente d'une compteur de unité. h 0/1 Eten] CIE Ie] « couture 1 : Le comptage progressif du compteur est commandé par l'en- trée du contacteur du compteur de couture externe. 105 | Fonction de Lorsque l'IP-110 est connecté et qu'une configuration en coin est compensation _ | sélectionnée, cette fonction permet d'exécuter des points de com- des points par _ | ensation lors d'une couture en coin avec la touche Touch-back. le relevage/ 0 : L'exécution de points de compensation avec la touche Touch- abaissement de | back est désactivée. o1 [fiolfs] [ [ol l'aiguille avec la | 1 : L'exécution de points de compensation avec la touche Touch- touche Touch- back est activée. back * Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 106 | Fonction de Lorsque l'IP-110 est connecté et qu'une configuration en coin est compensation | sélectionnée, cette fonction permet d'exécuter des points de com- d'un point avec | pensation lors d'une couture en coin avec l'interrupteur de relève- l'interrupteur de | presseur. relève-presseur | 0 : L'exécution de points de compensation avec l'interrupteur de relève-presseur est désactivée. 1 : L'exécution de points de compensation avec l'interrupteur de | 0/1 Elblts] LIL] relève-presseur est activée.

• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine.
• Lorsqu'on utilise cette fonction, placer le paramètre de sélection de fonction de interrupteur de relève-presseur (n° 117) sur 0’ fonction désactivée). 107] Fonction Lorsque l'IP-110 est connecté et qu'une configuration en coin est de couture sélectionnée, cette fonction permet d'exécuter une couture auto- automatique |matique non répétive (One-shot) en coin. non répétiive | 0 : La couture automatique non répétitive (One-shot) en coin est (One-shot) en désactivée. 0/1 lb] BABIC0 coin 1 : La couture automatique non répétitive (Ome-sho) en coin est activée.
• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 108 | Fonction de Lorsque l'IP-110 est connecté et qu'une configuration en coin est relevage du | sélectionnée, cette fonction exécute le relevage automatique du presseur en | presseur après une couture en coin Coin 0 : Le relevage automatique du presseur après une couture en coin est désactivé. 1 : Le relevage automatique du presseur après une couture en 0/1 Elo] CLUE coin est activé.
• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. + Cette fonction n'est activée que lorsque le dispositif de relevage automatique du presseur (AK) est connecté. 109] Fonction de Lorsque l'IP-110 est connecté, cette fonction permet d'activer/dé- reprise de la | sactiver la reprise de la couture (reprise de la couture à partir d'un couture point intermédiaire). © : Fonction de reprise de la couture désactivée. 0/1 Elbolfe] LL] 1 : Fonction de reprise de la couture activée.
• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 110 | Fonction de Lorsqu'une configuration d'exécution de points arrière/configura- commutation | tion d'exécution de points en chevauchement est sélectionnée, d'aiguille cette fonction permet d'activer/désactiver la fonction de commuta- débrayable tion d'aiguille débrayable. } (exécution de | Lorsque “0” (fonction désactivée) est sélectionné, la fonction de points libres/ | commutation d'aiguille débrayable est inopérante pour une confi- exécution de | guration d'exécution de points arrière/configuration d'exécution de Pois en ce |Boinis en chevauchement " 1 aie) OT] Vauchement) | 0 : Fonction de commutation d'aiguille débrayable (pendant une exécution de points libres) désactivée. 1: Fonction de commutation d'aiguille débrayable (pendant une exécution de points libres) activée.
• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 111 | Fonction de Lorsque l'IP-110 est connecté et qu'une configuration en coin est commutation | sélectionnée, cette fonction permet d'activer/désactiver la fonction d'aiguille de commutation d'aiguille débrayable. débrayable Lorsque “0” est sélectionné, il n'est pas possible d'exécuter la (configuration | fonction de commutation d'aiguille débrayable avec une configura- en coin) tion en coin On O0 Commutation d'aiguille débrayable (pendant l'exécution d'une configuration en coin) désactivée. 1 : Commutation d'aiguille débrayable (pendant l'exécution d'une configuration en coin) activée.
• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine.

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d'un astérisque (*) car elles sont destinées à la

maintenanc« les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000A.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. Les paramètres précédés de la marque O n'apparaissent que lorsqu'une tête de machine LH-4168, LH-4168D ou LH-4188 est sélectionnée. — 29 — changeant la valeur par défaut d’une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter les performances. S'il est nécessaire de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre

N° | Paramètre Description ae Paramétrage tel qu'affiché | 7299 112] Sélection du Permet de sélectionner le mouvement exécuté lorsqu'on appuie mouvement | sur la touche d'apprentissage d'apprentissage | 0 : Normal : mouvement d'apprentissage commandé par la touche d'apprentissage + fonction de commutation d'aiguille débrayable 1 : Mouvement d'apprentissage commandé par la fonction de commutation d'aiguille débrayable seulement (Lors du démar- rage du mouvement d'apprentissage. il nest pas nécessaire | 0 à2 AB] QU] d'appuyer sur la touche d'apprentissage.) 2 : Mouvement d'apprentissage commandé par la fonction de commutation d'aiguille débrayable désactivée. (Sélectionner le mode deux aiguiles et appuyer surla touche d'apprentissage)

• Le paramétrage n'est possible que lorsque la LH-4168 où LH-4188 est sélectionnée comme tête de machine. 113 | Nombre de Cette fonction permet de sélectionner le nombre de points du points du replay | replay lors de l'exécution d'un apprentissage en coin (mesure du l'apprentissage | nombre de points de couture en mode d'aiguilles débrayables). © : Nombre de points du replay égal au nombre de points mesurés 0/1 GE OU) 1 : Nombre de points du replay égal au nombre de points mesurés moins un
• Le paramétrage n'est possible que lorsque la LH-4168 où LH-4188 est sélectionnée comme tête de machine. 114] Fonction de Lorsque l'IP-110 est connecté, cette fonction permet d'activer/dé- compteur de | sactiver la fonction de compteur de fil de canetie gauche. fil de canette | O : Fonction de compteur de fil de canette gauche désactivée. gauche 1 : Fonction de compteur de fil de canette gauche activée. oi [alla] CHI

• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 115/ Fonction de [Lorsque l'IP-110 est connecté, cette fonction permet d'activer/dé- compteur de fl, |sactier la fonction de compteur de de canette droit le canette droit | O : Fonction de compteur de fil de canette droit désactivée. 1 : Fonction de compteur de fil de canette droit activée. 0/1 QI) OO “ Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 116 | Sélection Lorsque l'IP-110 est connecté, cette fonction permet de sélection- d'interrupteur | ner l'interrupteur ou touche commandant le démarrage de la cou- de départ de | ture en coin lors de l'exécution d'une configuration en coin. l'apprentissage | 0 : Pas de fonction en coin 1 : Touche de commutation d'aiguille gauche 2 : Touche de commutation d'aiguille droite 3 : Touche d'apprentissage À :Toucne optionnelle 5 : Genouilère et interrupteur de relève-presseur s 6 : Pas de fonction (Ne pas sélectionner). où6 [ifilsl [NN Is]

• Lorsqu'on sélectionne 1 : Touche de commutation d'aiguille gau- che, 2 : Touche de commutation d'aiguille droite ou 3 : Touche d'apprentissage comme interrupteur ou louche de commutation pour un coin, placer le paramètre n° 111 Fonction de commuta- tion d'aiguille débrayable (configuration en coin) sur “0” (fonction désactivée)

• Le paramétrage n'est possible que lorsque la LH-4168 ou LH-4188 est sélectionnée comme tête de machine. 117] Sélection pour [Lorsque la genouillère est connectée, cette fonction permet d'ac- la fonction de | iver/désactiver la fonction de relevage automatique du presseur limeupteur de |parla genouilère relève-presseur | O : Relevage automatique du presseur par la genouillère désactivé. 1 : Relevage automatique du presseur par la genouillère activé. 2 Le paramétrage n'ést possible que lorsque a LH-4168 ou| 0/1 on] CIE) LH-4188 est sélectionnée comme tête de machine.
• Lorsqu'on utilise cette fonction, placer la fonction de compensa- tion d'un point avec l'interrupteur de relève-presseur (n° 106) sur “0” (fonction désactivée). 118 | Annulation de | Lorsque l'erreur de graissage (E220 ou E221) se produit, mettre le l'état d'erreur de | paramètre à 1 pour annuler l'état d'erreur graissage © : Etat normal 1 : L'état d'erreur de graissage sera annulé à la remise sous ten- sion la fois suivante. Cette fonction est également désactivée après l'annulation de (Si a @reur de dragsage) ? 1. (GE) OU]
• Après avoir annulé l'état d'erreur de graissage, procéder impéra- tivement au graissage. + Le paramétrage n'est possible que pour les têtes de machine demandant un graissage (LH-4100 et certaines machines de la série LH-3500). 120| Correction Permet de corriger l'angle de référence de l'arbre principal de l'angle de référence de <sàs |H]2)0] ICI) + l'arbre principal 121 | Correction Permet de corriger l'angle de départ en position HAUTE. de l'angle x de départ en sa1s 11214] CUIR) s position HAUTE 122] Correction Permet de corriger l'angle de départ en position BASSE. de CRAN en 5à15 |(1]{2]2] CIC s position BASSE

• Ne pas changer les valeurs définies par défaut pour les fonctions marquées d'un astérisque (*) car elles sont destinées à la maintenance. En changeant la valeur par défaut d'une fonction, on risquerait de causer une anomalie de la machine ou d'en affecter les performances. S’il est nécessaire de changer la valeur par défaut de ces fonctions, acheter le Manuel du technicien et en suivre les instructions. (Les valeurs des paramètres sur cette liste sont les valeurs par défaut pour la DDL-9000.) Noter, toutefois, que le contenu du paramétrage des fonctions est susceptible d'être modifié sans préavis pour améliorer les fonctions et performances. Les paramètres précédés de la marque O n'apparaissent que lorsqu'une tête de machine LH-4168, LH-4168D ou LH-4188 est sélectionnée. — 30

6. Explication detaillee de la programmation des fonctions

@ Sélection de l’état de la fonction de départ en douceur (Paramètre n° 1) Il se peut que le fil d'aiguille ne s’entrelace pas avec le fil de canette au début de la couture lorsque le pas de couture (longueur des points) est faible ou que l'aiguille utilisée est grosse. La fonction de “départ en douceur” résout ce problème en limitant la vitesse de couture pour assurer une formation correcte des points au début de la couture. CL] [1 n] CL] [] CL] (o] 0 : Fonction désactivée 1 à 9 : Nombre des points exécutés en mode de départ en douceur Il'est possible de changer la vitesse de couture limitée par la fonction de départ en douceur. (Paramètre n° 37) CBC Dbllollo] Plage de réglage 150 à 5.500 pts/mn <50 pts/mn> @ Fonction du capteur d'extrémité du tissu (ED : en option) (Paramètres n° 2 à 4) Cette fonction peut être utilisée lorsque le capteur d'extrémité du tissu (ED) est installé. Pour plus d'informations, consulter le manuel d'utilisation du capteur d'extrémité de tissu. (Attention) Le paramétrage est inopérant lorsque le capteur d'extrémité du tissu n'est pas posé ou que le panneau de commande est connecté. @) Fonction de réduction de papillotement (Paramètre n° 5) Cette fonction permet de réduire le papillotement de la lampe à main au début de la couture. Plus la valeur choisie est élevée, plus la fonction est efficace. CO] = 5] [] C] [] Lo] Plage de réglage 0à8 0 : Fonction de réduction de papillotement désactivée 8 : Papillotement réduit au minimum (Attention) Plus la fonction de réduction de papillotement est efficace (plus la valeur de réglage est élevée), plus la machine démarre lentement. @ Fonction de comptage de fil de canette (Paramètre n° 6) Lorsque le panneau de commande est utilisé, la fonction décompte depuis la valeur prédéterminée et indi- que la quantité utilisée de fil de canette. Pour plus d'informations, consulter le manuel d'utilisation du pan- neau de commande. (Attention) Si l’on spécifie “0”, l'affichage du panneau de commande s’éteint et la fonction de comptage de fil de canette est inopérante. @) Fonction d'interdiction de coupe du fil (Paramètre n° 9) Cette fonction désactive le signal de sortie du solénoïde de coupe du fil et le signal de sortie du solénoïde de tire-fil lors de la coupe du fil. [Si l'on utilise un panneau de commande avec la machine, cette fonction opère selon le paramétrage effectué sur le panneau] Cette fonction permet d'épisser des tissus séparés sans couper le fil. [] O] B] [] [] [] (o] O:off La coupe du fil est activée (le fil peut être coupé). 1:on La coupe du fil est désactivée (le fil ne peut pas être coupé). @ Sélection de la position d’arrêt de la barre à aiguille lorsque la machine s’arrête (Paramètre n° 10) Cette fonction permet de choisir la position d’arrêt de la barre à aiguille lorsque la pédale est au neutre. CO] GO] bo] CO] = CO] bo] 0 : abaissée La barre à aiguille s'arrête sur le point le plus bas de sa course. 1 : relevée La barre à aiguille s'arrête sur le point le plus haut de sa course (Attention) Si la position d’arrêt choisie de la barre à aiguille est la position supérieure, le coupe-fil est actionné quand la barre à aiguille atteint le point inférieur. @ Déclic des touches de la boîte PSC (Paramètre n° 11) Cette fonction permet de choisir si les quatre touches de la boîte PSC produisent un bruit lorsqu'on appuie dessus. ol mm] om] ol [] ol mi] 0:off Le déclic est désactivé. 1:on Le déclic est activé. —31-

@) Sélection de la fonction de l'interrupteur optionnel (Paramètre n° 12) : Ce paramètre ne sert que si la tête de la machine est dotée de l’interrupteur optionnel. Les fonctions affectées 4 l'interrupteur en option peuvent être sélectionnées parmi les suivantes : 0: Pas de fonction (réglage standard) 1: Compensation de points par le relevage/abaissement de l'aiguille : A cha- [1 H] 2] [1 ] C] (o] que pression sur la touche, un demi-point est exécuté dans le sens nor- mal de la couture. (Même fonction que celle de l'interrupteur de compen- sation de points par le relevage/abaissement de l'aiguille sur le panneau) 2: Compensation de points arrière : Lorsqu'on maintient la touche enfon- cée, des points arrière sont exécutés à petite vitesse. (Le paramétrage n'est effectif que lorsqu'une configuration de couture à dimensions constantes est sélectionnée.) 3: Annulation de l'exécution de points arrière à la fin de la couture une seu- le fois : Lorsqu'on enfonce l'arrière de la pédale après avoir appuyé sur la touche, l'opération d'exécution de points arrière est annulée une fois. 4: Fonction de coupe du fil : Cette fonction joue le rôle d’un interrupteur de coupe du fil. 5 : Fonction de relevage du pied presseur : Cette fonction joue le rôle d’un interrupteur de relevage du pied presseur. 6: Compensation d’un point : A chaque pression sur la touche, un point est exécuté. 7 : Fonction d'annulation de l'exécution simultanée de points arrière au dé- but et à la fin de la couture : en agissant sur l'interrupteur en option, il est possible d’activer/désactiver alternativement cette fonction. 8 : Fonction d'activation/désactivation du relevage du pied presseur au neutre : On peut passer alternativement entre l'état activé et désactivé en appuyant sur la touche optionnelle. [om (Note) L'indicatlon O dela couture arrière ana [UC au début et à la fin de la couture sur le panneau de commande ne change pas même lorsque la fonction est désactivée. Faire attention à ce point. @ Fonction de comptage des cycles de couture (Paramètre n° 14) Cette fonction augmente l'indication du compteur d’une unité à chaque fois que le coupe-fil est actionné et compte le nombre de cycles de couture terminés. Elle est possible avec le panneau de commande 1P-110. Voir les explications du panneau de commande. CO] EI a] [] [] C] A] 1:0on Fonction de comptage des cycles de couture activée 0 : off Fonction de comptage des cycles de couture désactivée (L'indication du panneau de commande IP-110 s'éteint également.) € Fonction anti-boule de fil (Paramètres 18 à 20, 28, 65, 66, 89, et 100) Cette fonction empêche l’'emmêlement du fil au début de la couture. Elle ne sert que lorsqu'une tête de machine avec des caractéristiques anti-boule de fil est utilisée. (Pour utiliser cette fonction, la carte À en option est nécessaire.) © Fonction anti-boule de fil (Paramètre n° 18) CO Qi] CO Cl CO b] 0:La fonction anti-boule de fil désactivée 1 : La fonction anti-boule de fil activée 2 : La fonction anti-boule de fil activée. (La libération du fil est acti- vée.) Le réglage des paramètres n° 19 à 20, 28, 65, 66, 89 et 100 devient inopérant. @ Fonction de libération du fil d’aiguille au début de la couture (Paramètre n° 19) [] ü] El Cl CU] [] (ol 0 : Fonction de libération du fil d’aiguille au début de la couture dé- sactivée (Normal) 1 : Fonction de libération du fil d’aiguille au début de la couture activée © Nombre de points de condensation au début de la couture (Paramètre n° 20) Il'est possible de spécifier le nombre de points de condensation à la fin de la couture. Klt2l(o] LIT IT lo] Plage de réglage 1à9 points 0 : Fonction de condensation désactivée

© Phase d’excitation du solénoïde pour le point de condensation (lors de l'exécution d’une condensation d’ un point) (Paramètre n° 65) La phase de départ du solénoïde pour une condensation de 1 point peut être corrigée par un change- ment d'angle par pas de 10°. Ulielts] ET U(s] Plage de réglage —86 à 0 <1/10°> © Phase d’excitation du solénoïde pour le point de condensation (lors de l'exécution d'une condensation de 2 points ou plus) (Paramètre n° 66) La phase de départ du solénoïde pour une condensation de 2 points ou plus peut être corrigée par un changement d'angle par pas de 10°. Olell] EE] Plage de réglage —36 à 0 <1/10°> © Fonction de libération du fil d'aiguille (paramètre n° 28) Cette fonction permet spécifier le nombre de points avant que fil d'aiguille ne soit serré au début de la couture. [] 2] [] [] [] A] Plage de réglage : 0 à 30 points © Solénoïde de tirage du fil/retour (paramètre n° 89) Cette fonction permet d'activer/désactiver le mouvement du solénoïde de tirage du fil/retour (LZ). Cl po] Cl Cl Cl Lo] 0 : Mouvement désactivé. 1 : Mouvement activé. @ Nombre de points de la fonction de libération de tension au début de la couture (paramètre n° 100) Cette fonction permet de spécifier le nombre de points pendant lequel le solénoïde de libération de tension est actionné au début de la couture. H] [ol lo] CL] CL] CL] [ol Plage de réglage : 0 à 9 points Fonction de relevage automatique du presseur au neutre (avec le dispositif AK seulement) (paramètre n° 21) Cette fonction permet de relever automatiquement le pied presseur lorsque la pédale est au neutre. La durée du relevage automatique de la pédale dépend de la durée de relevage automatique après la coupe du fil. Lorsque le pied presseur est automatiquement abaissé, il est automatiquement relevé sur la seconde position neutre après avoir quitté une fois le neutre. CO] 2] El CO] OL] O:off La fonction de relevage automatique du presseur au neutre est désactivée. 1:on La fonction de relevage automatique du presseur est activée. @ Fonction de changement de la fonction de l'interrupteur de compensation sur le panneau de commande (Paramètre n° 22) Il'est possible de spécifier que l'interrupteur de compensation sur le panneau de commande CP-170 ou IP-110 commande une compensation de points par le relevage/abaissement de l'aiguille ou une compen- sation d’un point. [] 2] 2] [] [] [] D] 0 : Compensation de points par le relevage/abaissement de l'aiguille 1 : Compensation d’un point 8 Autorisation/interdiction de la coupe du fil (paramètre n° 25) Cette fonction permet d'autoriser/interdire la coupe du fil lorsqu'on appuie sur l'arrière de la pédale après avoir quitté la position de détection BASSE de l'aiguille en tournant le volant à la main. [] 2] 5] [] [] [] ni] 0 : Mouvement de coupe du fil autorisé. 1 : Mouvement de coupe du fil interdit. à Fonction de réglage de la force d'immobilisation après l'arrêt (paramètre n° 26) Cette fonction permet d'empêcher que la rotation arrière après l'arrêt n'augmente lorsque la machine a été longtemps utilisée et que le couple de la tête de la machine a diminué. Plus la valeur spécifiée est élevée, plus l'effet de prévention est important. Toutefois, si l'on spécifie une valeur excessive, la machine risque de tourner dans le sens normal. Régler cette fonction en vérifiant le mouvement de la barre à aiguille. Utile] ABO Plage de réglage : 0 à 9 4 Fonction de réglage de la force de réaction lors d'une relance (paramètre n° 27) Cette fonction permet de spécifier la force de retour avant le mouvement de relance. [2] [silo] Plage de réglage : 1 à 100 1 : Force de retour minimum jusqu'à 100 : Force de retour maximum —33-

46 Réglage de la durée d'aspiration du solénoïde d'exécution de points d'arrêt (paramètre n° 29) Cette fonction permet de spécifier la durée d'aspiration du solénoïde d'exécution de points d'arrêt. Diminuer la valeur lorsque la chaleur est élevée. (Attention) Ne pas trop diminuer la valeur car ceci pourrait se traduire par une absence de mouvement ou un pas de couture incorrect. Faire attention lorsqu'on change la valeur. CL] [2] (e] CL] 2] [5] (ol Plage de réglage : 50 à 300 ms <10/ms> @ Fonction d'exécution de points arrière sur une position intermédi ° 30 à 33) Les fonctions de limite du nombre de points et de commande de coupe du fil peuvent être ajoutées à l'in- terrupteur “touch-back” sur la tête de la machine. Paramètre n° 30 Permet d'activer la fonction d'exécution de points arrière sur une position intermédiaire. C] G] bo] C] C] C] [o] O:off Fonction de points d'arrêt normale | . 1:on Fonction d'exécution de points arrière sur une position intermé- diaire ire de la couture (Paramètres n Paramètre n° 31 Permet de spécifier le nombre de points pour l'exécution de points arrière. CL] B] H] CL] CL] C1 Ha] Plage de réglage 0 à 19 points Paramètre n° 32 Permet de spécifier la condition de l'exécution de points arrière sur une position intermédiaire. [] 3] 2] CL] CL] [] (ol O:off Désactivée lorsque la machine est arrêtée (L'exécution de points arrière sur une position intermédiaire n’est possible que pendant le fonctionnement de la machine.) 1:on Activée lorsque la machine est arrêtée (L'exécution de points arrière sur une position intermédiaire est possible aussi bien pendant le fonctionnement de la machine que lorsqu'elle est arrêtée.) (Attention) L'une des conditions est active pendant le fonctionnement de la machine. Paramètre n° 33 Permet de spécifier si le fil est coupé lors de l'exécution de points arrière sur une position in- termédiaire. Cl El El CL] CL] CL] [ol O:off Coupe-fil désactivé 1:on Coupe-fil activé Actions under each setting state Application pee u en DUT Résultat 0 0 Oort |Oor1 | Fonctionne comme un interrupteur touch-back normal. Lorsqu'on actionne l'interrupteur touch-back tout en enfonçant l'avant de la pé- (] 1 0 0 dale, le nombre de points arrière sélectionné avec le paramètre n° 31 est exé- cuté. Lorsqu'on actionne l'interrupteur touch-back alors que la machine est arrêtée C3] 1 1 0 ou que l’avant de la pédale est enfoncé, le nombre de points arrière sélectionné avec le paramètre n° 31 est exécuté. Lorsqu'on actionne l'interrupteur touch-back en enfonçant l'avant de la pédale, (4] 1 0 1 le fil est automatiquement coupé après l'exécution du nombre de points arrière sélectionné avec le paramètre n° 31. Lorsqu'on actionne l'interrupteur touch-back alors que la machine est arrêtée 6 1 1 1 ou que l'avant de la pédale est enfoncé, le fil est automatiquement coupé après l'exécution du nombre de points sélectionné avec le paramètre n° 31. Fonctionnement selon la valeur sélectionnée pour le paramètre © Utilisée comme interrupteur touch-back d'exécution de points arrière normale @ Utilisée pour le renfort de la couture des plis (couture presse) (N'est utilisable que pendant le fonctionnement de la machine.) © Utilisée pour le renfort de la couture des plis (couture presse) (Peut être utilisée avec la machine arrêtée ou fonctionnant.) © Utilisée comme interrupteur de départ pour l'exécution de points arrière à la fin de la couture. (Remplace la commande du coupe-fil par enfoncement de l'arrière de la pédale. N'est utilisable que pendant le fonctionnement de la machine. Est particulièrement utile lorsque la machine est utilisée comme machine pour travail debout.) Utilisée comme interrupteur de départ pour l'exécution de points arrière à la fin de la couture. (Remplace la commande du coupe-fil par enfoncement de l'arrière de la pédale. Est utilisable lorsque la machine est arrêtée ou pendant son fonctionnement. Est particulièrement utile lorsque la machine est utilisée comme machine pour travail debout.)

43 Vitesse de couture pas à pas (Paramètre n° 38) Cette fonction permet de régler la vitesse de couture pas à pas par une seule pression sur la pédale lors- que la machine continue le piquage jusqu'à la fin du nombre de points spécifié ou jusqu'à ce qu’elle détecte l’ extrémité du tissu. []G]fe] [21[5][ojfo] Plage de réglage 200 à maxi pts/mn <50 pts/mn> (Attention) 1. L'activation/désactivation de la couture automatique non répétitive (one shot) s'effectue avec le panneau de commande CP-170.

2. La vitesse maximale de la couture pas à pas est limitée par le modèle de tête de machine.

4 Temps de maintien du relevage du pied presseur (Paramètre n° 47) La fonction de relève-presseur à solénoïde (n° 46 0) permet de régler la commande de temps de maintien du relevage de pied presseur. Cette fonction abaisse automatiquement le pied presseur après l'écoulement de la durée spécifiée avec le paramètre n° 47. Lorsque le relève-presseur pneumatique (n° 46 1) est sélectionné, la commande de temps de maintien du relevage du pied presseur est illimitée quelle que soit la valeur spécifiée. C] [4] C] C] [6] [o] Plage de réglage 10 à 600 sec. <10/sec> & Correction de la phase du solénoïde d’exécution de points arrière (Paramètres n° 51 à 53) Lorsque les points dans le sens normal et dans le sens arrière ne sont pas uniformes lors de l'exécution automatique de points arrière, cette fonction permet de changer la phase d’excitation/désexcitation du so- lénoïde d'exécution de points arrière et de la modifier. © Correction de la phase d’excitation du solénoïde d'exécution de points arrière au début de la couture (Paramètre n° 51) La phase d’excitation du solénoïde d'exécution de points arrière au début de la couture peut être corri- gée par un changement d'angle. Os] EU Plage de réglage —36 à 36 <1/10°>

• Lorsque le point avant 1 point Plage de réglage | Angle de correction | Nombre de points de correction de couture est — 36 — 360 ° Zi : pris comme 0°, — 18 — 180" — 05 Lo la correction est 0 0° Q L possible sur 360° (1 18 180" 0,5 Û point de couture) en 36 360" L so — avant et en arrière @ Correction de la phase de désexcitation du solénoïde d'exécution de points arrière au début de la couture (Paramètre n° 52) La phase de désexcitation du solénoïde d'exécution de points arrière au début de la couture peut être corrigée par un changement d'angle. C11s12] HUIT) Plage de réglage —36 à 36 <1/10°> Plage de réglage | Angle de correction | Nombre de points de correction PT Se — 36 — 360" —1 LT 260 — 18 — 180" — 05 0 CE o 18 180" 05 36 360 ° 1 © Correction de la phase de désexcitation du solénoïde d'exécution de points arrière à la fin de la couture (Paramètre n° 53) arrière à la fin de la couture peut être La phase de désexcitation du solénoïde d'exécution de points corrigée par un changement d'angle. C1] AUTEI Plage de réglage —36 à 36 <1/10°> Plage de réglage | Angle de correction | Nombre de points de correction — 36 — 360" =1 — 18 — 180" — 05 0 CE o 18 180" 05 36 360 ° 1

&) Fonction de relevage du pied presseur après la coupe du fil (Paramètre n° 55) Cette fonction permet que le pied presseur soit automatiquement relevé après la coupe du fil. Elle n’est uti- lisable qu'avec le dispositif AK. 0:off Fonction de relevage automatique du pied presseur désactivée CL] [5] (s] Cl CL] CL] HA] (Le pied presseur ne remonte pas automatiquement après la cou- pe du fil.) 1:on Fonction de relevage automatique du pied presseur activée (Le pied presseur remonte automatiquement après la coupe du fil.) @ Rotation arrière pour le relevage de l’aiguille après la coupe du fil (Paramètre n° 56) Cette fonction permet de faire tourner la machine en arrière après la coupe du fil pour relever la barre à aiguille presque complètement. Utiliser cette fonction lorsque l'aiguille apparaît sous le pied presseur et qu’ elle risque d’érafler le tissu lorsque celui-ci est épais. O:off Fonction de rotation arrière de la machine après la coupe du fil CL] E [6] CL] Cl CL] [ol pour le relevage de l’aiguille désactivée 1:on Fonction de rotation arrière de la machine après la coupe du fil pour le relevage de l’aiguille activée (Attention) Lors de la rotation arrière de la machine, la barre à aiguille remonte presque jusqu’au point mort haut. Le fil peut alors glisser hors du chas d’aiguille. On doit donc régler correctement la longueur restante du fil après la coupe du fil. & Fonction de détection de quantité restante de fil de canette (Paramètres n° 57, n° 61) Cette fonction détecte la quantité de fil de canette utilisée et indique quand il est temps de remplacer la ca- nette. Elle peut être utilisée lorsque le dispositif de détection de quantité restante de fil de canette (AE) est installé. Pour plus d'informations, consulter le manuel d'utilisation du dispositif de détection de quantité restante de fil de canette. OST?) CU] (Attention) Toujours placer le paramètre n° 57 à l’état désactivé (“0”) lorsque le dispositif AE n’est pas installé. (“E43” s’affiche et la machine n’est pas actionnée.) @& Fonction de maintien de la position supérieure/inférieure prédéterminée de la barre à aiguille (Paramètre n° 58) Lorsque la barre à aiguille est sur sa position supérieure ou sur sa position inférieure, cette fonction l'im- mobilise en appliquant légèrement le frein. 0: Fonction de maintien en position haute/basse prédéterminée de la barre à aiguille désactivée Cs16] CIE) 1: Fonction de maintien en position haute/basse prédéterminée de la barre à aiguille activée & Fonction de sélection de la commande automatique/manuelle de la pédale pour l'exécution de points arrière au début de la couture (Paramètre n° 59) Cette fonction permet de choisir si l'exécution de points arrière au début de la couture s’effectue sans in- terruption à la vitesse spécifiée avec le paramètre n° 8 ou s’il s'effectue à la vitesse commandée par la pé- dale. Cl G] el ol ll ol (o] 0 : Manu La vitesse est commandée par la pédale. 1 : Auto Couture automatique à la vitesse spécifiée (Attention) 1. La vitesse maximale d'exécution de points arrière au début de la couture est limitée à la valeur spécifiée au paramètre n° 8 quelle que soit la position de la pédale.

2. Lorsque “0” est sélectionné, il se peut que les points arrière exécutés ne correspondent

pas aux points dans le sens normal. —36-

& Fonction d’arrêt juste après l'exécution de points arrière au début de la couture (Paramètre n° 60) Cette fonction arrête provisoirement la machine même lorsque l'avant de la pédale est enfoncé à la fin d’ exécution de points arrière au début de la couture. Elle s'utilise pour une couture courte avec des points arrière au début de la couture. Cltsllel CI ol 0 : Fonction d'arrêt momentané de la machine juste après l'exécution de points arrière au début de la couture désactivée 1: Fonction d'arrêt momentané de la machine juste après l'exécution de points arrière au début de la cou- ture activée

' ! pour permettre de changer le 11 sens de la couture d’un article

@ Réglage du régime de sortie du solénoïde de relevage du presseur (Paramètre n° 67) Permet de changer le régime de sortie du solénoïde de relevage du presseur. Si l'échauffement est impor- tant, diminuer la valeur. (Attention) Si la valeur est insuffisante, il en résultera un dysfonctionnement. Faire attention lorsqu'on change la valeur. Le] L]L]{21[0o] Plage de réglage : 5 à 40 % <5 %> @& Fonction d’abaissement lent du pied presseur (avec dispositif AK seulement) (paramètres n° 70 et 49) Cette fonction permet d'abaisser lentement le pied presseur. Cette fonction peut être utilisée lorsqu'il est nécessaire de diminuer un bruit de contact, un défaut du tissu ou un glissement du tissu lors de l’abaissement du pied presseur. Remarque : Changer la durée du paramètre n° 49 lors du paramétrage de la fonction d’abaissement lent car l'effet est insuffisant si l’on ne spécifie pas pour le paramètre n° 49 une durée plus longue lors de l’abaissement du pied presseur par pression sur la pédale. MAC Oualto 0 à 250 ms 10 ms/pas CO] b] [] [] [] Lo] 0 : Fonction d’abaissement lent du pied presseur désactivée (Le pied presseur s’abaisse rapidement.) 1 : Fonction d’abaissement lent du pied presseur activée & Fonction d'amélioration de l'opération de couture pas à pas (paramètres n° 71 et 72) Cette fonction améliore l'efficacité de l'exécution d’un point lorsqu'on actionne l'interrupteur grande vitesse pour la pédale ou la machine pour travail debout. Plus la valeur de réglage est grande, plus la vitesse au début de la couture est limitée et plus l'efficacité de l” exécution d’un point est améliorée. Le paramètre n° 71 limite la vitesse lors de la ré-accélération depuis la vitesse réduite. Le paramètre n° 72 limite l'accélération depuis l’arrêt. Remarque : Cette fonction n’est pas activée lorsqu'on met la machine sous tension ou que l’on commence la couture immédiatement après la coupe du fil. [] Hi] CO] CO] CO] b] 0à5 paramètre n°72 Paramètre n° 71 uuysd —> O1 CIO) oàs Neutre de la péage L P"9SSion sur la pédale 1 —37-

& Fonction de diminution de vitesse à la fin de l'exécution de points arrière au début de la couture (Paramètre n° 92) Cette fonction diminue la vitesse à la fin de l'exécution de points arrière au début de la couture. Son utilisa- tion normale dépend de la position de la pédale. (La vitesse augmente continuellement jusqu’au maximum.) Cette fonction est utilisée lorsque la pause est correctement utilisée (poignets et pose des poignets) [] [a] R] [] [] [] (o] 0 : La vitesse ne diminue pas. | “| |, Couture 1 : La vitesse diminue ! ininterrompue

Arrêt momentané 12 L & Fonction nouvelle tentative (Paramètre n° 73) Lorsqu'elle est utilisée, si un tissu épais n’est pas percé par l'aiguille, elle facilite la pénétration de l'aiguille dans le tissu. 0 : Normal [ E] [] ( ( (EI 1 : Fonction nouvelle tentative activée & Fonction de sélection de la vitesse de démarrage de la machine (Paramètre n° 76) Cette fonction s'utilise pour augmenter la vitesse de la machine au démarrage. (Le temps nécessaire pour le démarrage est réduit de 10 % environ.) 0 : Courbe normale C] [s] ] [1 [1 (o] 1 : Courbe plus prononcée (Attention) Si l’on choisit “1”, le moteur peut tourner irrégulièrement. Ceci peut également se traduire par un bruit de fonctionnement de la machine ou par une augmentation du bruit pendant le fonctionnement. & Réglage de la durée d'aspiration du solénoïde de relevage du presseur (Paramètre n° 84) Permet de changer la durée d'aspiration du solénoïde de relevage du presseur. Si l'échauffement est im- portant, diminuer la valeur. (Attention) Si la valeur est insuffisante, il en résultera un dysfonctionnement. Faire attention lorsqu'on change la valeur. CL] [a] [] H] (ol (ol Plage de réglage : 40 à 300 ms <10/ms> & Fonction de sélection de la courbe de la pédale (Paramètre n° 87) Cette fonction permet de choisir la courbe de la vitesse de rotation de la machine par rapport au degré d’ enfoncement de la pédale. Utiliser cette fonction si la commande fine de la pédale est difficile ou si la réponse de la pédale est lente. CEE DUO 2

0 : La vitesse de la machine augmente linéairement lorsqu'on enfonce la pédale. 1: La réaction de la machine lorsqu'on enfonce la pédale est plus lente à la vitesse intermédiaire. 2 : La réaction de la machine lorsqu'on enfonce la pédale est plus ra- pide à la vitesse intermédiaire. Vitesse (pts/mn) Course de la pédale (mm) & Fonction de déplacement en position d'arrêt HAUTE du mouvement initial (paramètre n° 90) Permet d'activer/désactiver le retour automatique en position d'arrêt HAUTE juste après la mise sous tension. Que DH 9:Pésaciivée 1 : Activée &5 Fonction ajoutée à l'interrupteur de compensation de points par le relevage/abaissement de l” aiguille (Paramètre n° 93) L'opération d’un point ne peut être exécutée que lorsque l'interrupteur de compensation de points par le relevage/ abaissement de l'aiguille est enfoncé lors d’un arrêt sur la position supérieure juste après que l'on a placé l'inter- rupteur d'alimentation sur marche (ON) ou lors d’un arrêt sur la position supérieure juste après la coupe du fil. 0 : Normal (opération de compensation de points par le relevage/abaisse- CO Ce] G] CO Cl CO b] ment de l’aiguille seulement) 1: Une opération de compensation d’un point (arrêt supérieur — arrêt supérieur) n’est exécutée que lorsque la commutation ci-dessus est ef- fectuée. — 38

& Fonction d'exécution ininterrompue de la couture continue + couture pas à pas (Paramétre n° 94) Choisir cette fonction pour exécuter une couture superposée de 19 points ou plus. Parmi les fonctions de programmation du 1P-110, cette fonction n'arrête pas la machine à la fin d’une étape et passe à l'étape suivante en combinant une couture continue avec une couture pas à pas. CO] e] G] [] [] C] bo] 0 : Normal (La machine s’arrête à la fin d’une étape.) 1: La machine ne s'arrête pas à la fin d’une étape et passe directement à l’ étape suivante. & Réglage de la vitesse maximale de la tête de la machine (Paramètre n° 96) Cette fonction permet de régler la vitesse maximale de la tête de la machine que l'on désire utiliser. La limite maximale de la valeur de réglage varie selon la tête de la machine raccordée. CO G] [6] [a] [o] [o] [o] 50 à maxi (pts/mn) <50 pts/mn> & Fonction d'entrée du compteur de couture (paramètre n° 101) Lorsque le panneau 1P-110 est utilisé, cette fonction permet de commuter l'affichage du compteur de cou- ture sur le panneau entre l'entrée du signal du contacteur du compteur de couture externe et l'actualisation automatique par le comptage du nombre de coupes de fils interne. El Oo] m ol ol C Lo] 0 : A chaque coupe du fil, la valeur du compteur augmente d'une unité. 1: A chaque entrée du signal du compteur de couture, la valeur du comp- teur augmente d'une unité. & Correction de l'angle de référence de l'arbre principal (paramètre n° 120) A] 2] (o] (] [] [2] Permet de corriger l'angle de référence de l'arbre principal. Plage de réglage — 85 à 85°<1/°> & Correction de l'angle de départ en position HAUTE (paramètre n° 121) H] 2] [1] [] C] C] (| Permet de corriger l'angle de départ en position HAUTE. Plage de réglage —-15à15 <1/°> @ Correction de l'angle de départ en position BASSE (paramètre n° 122) H] 2] 2] C] [] C] bo] Permet de corriger l'angle de départ en position BASSE. Plage de réglage —-15à15 <1/°> — 39 —

7. Correction automatique du neutre du capteur de pédale

Lors du remplacement du capteur de pédale, du ressort, etc., toujours effectuer l'opération suivante :

1) Tout en appuyant sur la touche @, placer l'inter-

©:0) rupteur d'alimentation sur marche.

2) L'indication à l'écran est alors telle qu'indiquée

en @. La valeur indiquée par les quatre positions inférieures de l'affichage est la valeur de correc- tion. (Attention) 1. Lors de cette opération, le capteur de pédale ne fonctionne pas correcte- ment si l'on appuie sur la pédale. Ne pas placer le pied ou un objet sur la pédale.Un bip d'avertissement se fait entendre et la valeur de correction ne s'affiche pas.

2. Si les 7 segments de 4 chiffres af-

fichent un code et non des valeurs numériques, consulter le manuel du technicien.

3) Mettre l'interrupteur d'alimentation sur arrêt, puis le remettre sur marche après avoir fermé le

couvercle avant. Le mouvement de la machine redevient normal.

8. Sélection des caractéristiques de pédale

Lorsqu'on change le capteur de pédale (KFL — PFL KEL + PFL KFL + PFL KFL setting

PEL setting ou PFL — KFL), changer la position du cavalier @ pour tenir compte du changement des caractéristi- ques de pédale. (Attention) 1. Le capteur de pédale avec deux res- sorts au dos de la pédale est PFL. Le capteur de pédale avec un ressort est KFL. Placer le capteur de pédale sur PFL lorsqu'on relève le pied presseur en appuyant sur l'arrière de la pédale.

2. Avant de changer la position du ca-

valier, couper l'alimentation. Si l'on change le cavalier avec le dispositif sous tension, le réglage ne change pas. Ceci peut endommager l'unité principale. — 40

9. Comment activer la fonction de releveur automatique

Lorsque le relèveur automatique (AK) est installé, cette fonction permet de le faire fonctionner. | N ABCD 1) Etablir l'alimentation en appuyant sur la touche ER © à l'intérieur de la boîte de commande. me ne 1 0 [ Cr al I © 2) L'affichage est placé à l'état @, © (FL ON), un IL _ s_ IL J1| — LE — 1 bip se fait entendre et la fonction de releveur automatique est activée. H © a

3) Mettre l'interrupteur d'alimentation sur arrêt, puis

le remettre sur marche pour revenir au mode normal.

4) Pour désactiver la fonction de releveur automa-

tique, répéter les opérations 1) à 3). L'affichage est placé à l'état (FL OFF). FLON : Releveur automatique activé FL OFF : Releveur automatique désactivé (Réglage d'usine) (Le pied presseur n'est pas relevé automatique- ment à la fin d'une couture programmée.) (Attention) 1. Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur mar- che (ON) lorsqu'on l'a placé sur arrêt (OFF). (Si on le remet sur marche trop rapidement, la modification du paramètre risque de s'ef- fectuer incorrectement.)

2. Le releveur automatique n'est pas actionné si la fonction n'est pas correctement sélec-

3. Si "FL ON" est sélectionné alors qu'un releveur automatique n'est pas installé, le démar-

rage est momentanément retardé au début de la couture. Toujours sélectionner "FL OFF" lorsque le releveur automatique n'est pas installé car autrement l'interrupteur touch-back pourrait ne pas fonctionner.

10. Raccordement de la pédale de la machine à travail debout

1) Raccorder le connecteur de la PK70 au connec-

teur @ (CN32 12 broches) de la SC-910N.

2) Attacher le cordon de la PK70 avec les autres

cordons à l'aide de l'attache-câble @ situé sur le côté de la boîte après l'avoir fait passer dans la bride de câble. (Attention) Avant de brancher le connecteur, couper l'alimentation. —41-

11. Connecteur d'entrée/sortie externe

Connecteur d'entrée/sortie externe @ pour la sortie des signaux suivants, utiles lorsqu'un compteur ou un dispositif similaire est installé. (Attention) L'utilisation du connecteur ne doit être effectuée que par un technicien ayant des compétences électriques. Tableau des signaux et d'implantation des connecteurs CN42 Nom du Entrée/ Description Carac. élect. signal Sortie 1 | +5V = Alimentation 2 | LS(N) Sortie Signal de rotation 360 impulsions/tour DC5V 3 | NC. - _ 4 | UDET(N) Sortie Le signal "L" est émis lorsque la barre à aiguille se trouve en positon BASSE. | DC5V 5 | DDET(N) Sortie Le signal "L" est émis lorsque la barre à aiguille se trouve en positon HAUTE. | DC5V 6 | HS(N) Sortie Signal de rotation 45 impulsions/tour DC5V 7 | BTD(N) Sortie Le signal "L" est émis lorsque le solénoïde d'exécution de points] DC5V arrière est actionné. 8 | TRMD(N) Sortie Le signal "L" est émis lorsque le solénoïde de coupe-fil est actionné. DC5V 9 | LSWO(P) Sortie Signal de contrôle de requête de rotation (pédale ou autre) DC5V 10 | S.STATE(N)| Sortie Le signal "L"' est émis lorsque la machine à coudre se trouve à l'arrêt. | DC5V 11 | LSWINH(N)| Entrée | La rotation par la pédale est interdite lors de l'entrée du signal "L". DC5V, —5mA 12 | SOFT Entrée La vitesse de rotation est limitée à la vitesse douce lors de l'entrée du| DC5V, signal "L". _-5mA 13 | SGND = Courant JUKI genuine part No. Connector : Part No. HK016510130 Pin contact : Part No. HKO16540000

12. Raccordement du capteur d'extrémité du tissu (ED)

1) Brancher le connecteur du capteur d'extrémité du

tissu (ED) au connecteur (CN45 : 6 broches)@® de la SC-910N.

2) Attacher le cordon du capteur d'extrémité du tis-

su avec les autres cordons à l'aide de l'attache- câble @ situé sur le côté de la boîte après l'avoir fait passer dans la bride de câble. (Attention) 1. Mettre la machine hors tension avant de brancher le connecteur.

2. Pour l'utilisation du capteur d'extré-

mité du tissu, consulter son manuel d'utilisation. —42-

13. Initialisation des données de paramétrage

Il'est possible de ramener tous les paramètres des fonctions du SC-910N aux valeurs par défaut (valeurs | N ABCD standard). RE ES 1) Tout en appuyant sur les touches @, @ et O | Dal l ensemble, mettre l'interrupteur d'alimentation sur LP EL LL LE J © marche. — le 2) L'indication @ apparaît sur l'affichage, un bip se 2 fait entendre et la réinitialisation commence.

3) Un signal sonore se fait entendre environ une

seconde après (trois bips courts) et les paramè- tres des fonctions sont ramenés aux valeurs par défaut. (Attention) Ne pas couper l'alimentation pendant la remise aux valeurs par défaut. Ceci pourrait détruire le programme de l'unité principale.

4) Mettre l'interrupteur d’alimentation sur arrêt, puis

le remettre sur marche pour revenir au mode normal. (Attention) 1. Après cette opération, la valeur de correction du neutre du capteur de pédale est remise à "0". Avant d'utili- ser la machine, exécuter l'opération de correction automatique du neutre du capteur de pédale. (Voir “II-7. Correction automatique du neutre du capteur de pédale” p.40.)

2. Noter qu'après cette opération, les

données de couture définies sur le panneau de commande ne sont pas réinitialisées. —43-

1. Retrait du couvercle arrière

AVERTISSEMENT Pour ne pas risquer une électrocution ou des blessures causées par une brusque mise en mar- che de la machine, toujours placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins 5 minutes avant de retirer le couvercle. Pour ne pas risquer une électrocution lorsqu'un fu- Sible a sauté, toujours placer l'interrupteur d'alimentation sur arrêt (OFF) et corriger le problème ayant fait sauter le fusible avant de le remplacer et n'utiliser qu'un fusible de même ampérage.

1) Après s'être assuré que la machine est arrêtée,

la mettre hors tension en appuyant sur la touche OFF de l'interrupteur d'alimentation.

2) Tirer le cordon d'alimentation provenant de la

prise d'alimentation après s'être assuré que l'in- terrupteur d'alimentation est sur arrêt. Effectuer les opérations de l'étape 3) après s'être assuré que la machine est hors tension et avoir attendu au moins 5 minutes.

3) Desserrer les vis de fixation @ du couvercle

4) Ouvrir le couvercle avant @ tout en appuyant

sur le loquet @ situé sur la face latérale.

2. Remplacement du fusible

5) Desserrer les deux vis @ après avoir desserré

la vis @, puis retirer le couvercle arrière @. Lors de la remise en place du couvercle arrière @, resserrer les deux vis @ après avoir fait légèrement pénétrer la vis @. Resserrer ensuite la vis @.

1) Retirer le fusible en le tenant par la partie en ver-

2) Utiliser un fusible @ d'ampérage spécifié.

© : Fusible temporisé 3.15A/250V (Fusible de protection du circuit d'alimen- tation) N° de pièce KF000000080 —44—

Dans les cas suivants, vérifier si une anomalie. le phénomène se reproduit plusieurs fois avant de le considérer comme Phénomène Cause Remède Lorsqu'on bascule la tête de la ma- chine en arrière, un bip se fait enten- dre et la machine ne fonctionne plus. On n'a pas mis l'interrupteur d'alimen- tation sur arrêt (OFF) avant de bas- culer la tête de la machine en arrière. Cette alarme est destinée à assurer la sécurité de la machine. Placer l'interrupteur d'alimentation sur arrêt (OFF) avant de basculer la tête de la machine en arrière. Les solénoïdes pour la coupe des fils, l'exécution de points arrière, le tire-fil, etc., ne fonctionnent pas. La lampe à main ne s'allume pas. Lorsque le fusible de protection de l'ali- mentation des solénoïdes a sauté Vérifier le fusible de protection de l'alimentation des solénoïdes. La machine ne fonctionne pas lors- qu'on appuie sur la pédale juste après la mise sous tension. Lors- qu'on appuie sur la pédale juste après avoir enfoncé une fois l'arrière de la pédale, la machine fonctionne. La position neutre de la pédale a chan- gé. (Ceci peut être dû à un changement de pression du ressort de la pédale, etc.) La machine ne s'arrête pas lorsqu'on ramène la pédale au neutre. Exécuter la fonction de correction automatique du neutre du capteur de pédale. La position d'arrêt de la machine va- rie (irrégulière). On a oublié de resserrer la vis du vo- lant lors du réglage de la position d'ar- rêt de l'aiguille. Serrer la vis du volant à fond. Le pied presseur ne remonte pas bien qu'un releveur automatique soit installé. La fonction de releveur automatique est désactivée. Sélectionner "FL ON" par la sé- lection de fonction du releveur automatique. La pédale est réglée sur le système KFL. Pour que le pied presseur soit re- levé par une pression sur l'arrière de la pédale, déplacer le cavalier sur la position PFL. Le cordon du releveur automatique n'est pas branché au connecteur (CN40). Brancher correctement le cordon. L'interrupteur touch-back ne fonc- tionne pas. Le pied presseur est relevé par le rele- veur automatique. Attendre que le pied presseur se soit abaissé avant d'actionner l'in- terrupteur. Le releveur automatique n'est pas ins- tallé, mais la fonction du releveur auto- matique a été placée à l'état activé. Sélectionner "FL OFF" lorsque le releveur automatique n'est pas installé. Le mouvement en position HAUTE ne s'effectue pas lorsque tous les témoins du panneau s'allument. La machine se trouve en mode de pa- ramétrage des fonctions. Les cordons attachés ont exercé une pression sur le contacteur de la carte CTL, ce qui a entraîné le mode ci-des- sus. Retirer le couvercle avant et dis- poser les cordons en les attachant selon la procédure correcte dé- crite dans le manuel d'utilisation. La machine ne fonctionne pas. Le cordon de sortie du moteur (4 bro- ches) est débranché. Brancher correctement le cordon. Le connecteur (CN39) du cordon de signal du moteur est débranché. Brancher correctement le cordon.

Les codes d'erreur de ce dispositif sont les suivants. Ces codes d'erreur verrouillent le fonctionnement (ou limitent les fonctions) et avertissent l'opérateur qu'un problème a été détecté afin qu'il puisse prendre les mesures nécessaires pour qu'il ne s'aggrave pas. Lors d'une demande de service après-vente, indiquer ces codes d'erreur. Procédure de vérification du code d'erreur

1) Placer l'interrupteur d'alimentation sur marche tout en

h N ABCD appuyant sur l'interrupteur @ de la boîte de comman- de. Re o 2) L'affichage passe sur @, un bip se fait entendre et le l { (l Dr lr] l dernier code d'erreur s'affiche. 1] NE etes 3) On peut vérifier le contenu des précédentes erreurs === — 2 à l'aide des interrupteurs @ ou @. (Lorsque la vérifi- ] rs] cation du contenu des erreurs précédentes atteint la dernière, un signal sonore d'avertissement à un seul ton se fait entendre à deux reprises.) (Attention) Lorsqu'on agit sur l'interrupteur ©, le code d'erreur précédent s'affiche. 0 6 o Lorsqu'on agit sur l'interrupteur @, le code d'erreur suivant s'affiche. Liste des codes d'erreur N° Description de l'erreur détectée Cause possible Points à vérifier E000 | Exécution de l'initialisation des | - La tête de la machine vient d'être remplacée. données (Ceci n'est pas une |. Lorsque l'opération d'initialisation est erreur.) exécutée E302 | Défaillance du contacteur de | - Le signal du contacteur de détection de des- | + Vérifier si l'on n'a pas basculé la tête de la ma- détection de descente cente est émis alors que l'alimentation est | chine en arrière sans avoir placé l'interrupteur (Lorsque le contacteur de établie. d'alimentation sur arrêt (OFF) (le fonctionne- sécurité est actionné) ment de la machine est alors interdit par me- sure de sécurité) + Vérifier si le cordon du contacteur de détection de descente n'est pas pris dans la machine, etc. + Vérifier si le levier du contacteur de détection de descente n'est pas bloqué dans une pièce. E221 | Erreur de graissage + Avertissement de graissage de la + Procéder au graissage et exécuter l'opéra- LH-41** tion de réinitialisation. (Avertissement de graissage lorsque l'intervalle spécifié a été dépassé) E003 |Débranchement du connec- | - Le signal de détection de position n'est pas | + Vérifier si le connecteur du synchroniseur teur du synchroniseur émis par le synchroniseur de la tête de la | (CN30) ne présente pas de mauvais contact ou = machine. de déconnexion E004 Défailance du capteur de pro |” Anomalie du synchroniseur + Vérifier si le cordon du synchroniseur n'a pas position inférieure du synchro- été sectionné en se prenant dans la tête de la niseur machine. E005 | Défaillance du capteur de po- Sition supérieure du synchroni- seur E906 | Défaillance de transmission du | + Le cordon du panneau de commande est dé- | + Vérifier si le connecteur du panneau de com- panneau de commande connecté. mande (CN34,CN35) ne présente pas de mau- + Anomalie du panneau de commande vais contact ou de déconnexion. + Vérifier si le cordon du panneau de commande n'a pas été sectionné en se prenant dans la tête de la machine. E007 | Surcharge du moteur + La tête de la machine est verrouillée. + Vérifier si le fil de couture n'est pas em- + Un tissu dont l'épaisseur dépasse la valeur | brouillé dans la poulie du moteur. admissible pour la tête de la machine est uti- | + Vérifier si le connecteur de sortie du moteur lisé. {4 broches) ne présente pas de mauvais + Le moteur ne tourne pas. contact ou de déconnexion. + Vérifier s'il y a une résistance lorsqu'on tourne + Moteur ou circuit d'attaque endommagé. le moteur à la main. E008 | Défailance du connecteur de | + Le connecteur de la tête de la machine pré- | + Vérifier si le connecteur de la tête de la machi- la tête de la machine sente un problème de connexion. ne (CN31) ne présente pas de mauvais contact (Bloc résistance) ou de déconnexion. E808 | Court-circuit de solénoïde + L'alimentation du solénoïde n'atteint pas | + Vérifier si le cordon de la tête de la machine la tension normale. n'est pas pris dans le couvercle de poulie. E809 |Défaillance du mouvement | + Le solénoïde ne passe pas à l'état de | + Vérifier si l'échauffement du solénoïde n'est de maintien maintien. pas anormal. {Un circuit de la carte CTL est endommagé.) E810 |Court-circuit d'un solénoïde | + Un solénoïde en court-circuit a été excité. + Vérifier si le solénoïde n'est pas court-circuité. —46-

N° Description de l'erreur détectée Cause possible Points à vérifier E811 Surtension + Un solénoïde en court-circuit a été excité. + Vérifier si la tension d'alimentation n'est pas + La tension d'entrée est supérieure à la valeur | _ supérieure à la tension nominale + (plus) 10 %. nominale. + Vérifier si le connecteur de commutation 100 + Un courant de 200 V a été fourni pour une | V/200 V n'est pas incorrectement positionné. SC-910N de caractéristiques 100 V + JA : Tension de 220 V appliquée à une | Dans les cas ci-dessus, la carte d'alimentation boîte de 120 V. (POWER) est endommagée. + CE : Tension de 400 V appliquée à une boîte de 230 V. E813 Tension insuffisante + La tension d'entrée est inférieure à la valeur | + Vérifier si la tension d'alimentation n'est pas nominale. inférieure à la tension nominale - (moins) 10 %. + Un courant de 100 V a été fourni pour une | * Vérifier si le connecteur de commutation 100 SC-910N de caractéristiques 200 V V/200 V n'est pas incorrectement positionné. + JA : Tension de 120 V appliquée à une boîte de 220 V. h h h + Le circuit intérieur est endommagé par la sur- | * Vérifier si le fusible n'a pas sauté ou si la résis- tension appliquée tance régénératrice n'est pas endommagée. E924 Défaillance de l'entraînement | + Anomalie de l'entraînement du moteur du moteur E944 | Commande de l'aiguille * L'aiguille droite s'est écartée de l'origine lors | + Vérifier si le capteur d'origine d'aiguille droite impossible de son maintien. droite n'est pas endommagé. (Lorsque la LH-4168 ou - L'aiguille droite s'est écartée de l'origine lors | + Vérifier si la barre à aiguille ne s'est pas 4188 est sélectionnée) de la libération de l'aiguille gauche. écartée de la position de maintien sous l'effet d'une force extérieure. E945 | Commande de l'aiguille * L'aiguille droite s'est écartée de l'origine lors | - Vérifier si le capteur d'origine d'aiguille gauche impossible de son maintien. gauche n'est pas endommagé. (Lorsque la LH-4168 ou - L'aiguille droite s'est écartée de l'origine lors | + Vérifier si la barre à aiguille ne s'est pas 4188 est sélectionnée) de la libération de l'aiguille gauche. écartée de la position de maintien sous l'effet d'une force extérieure. E046 | Verrouillage des deux + Les deux aïguilles sont verrouillées à la | + Vérifier si les capteurs d'origine de position aiguilles mise sous tension. (Les aiguilles sont en | d'aiguille gauche ne sont pas endommagés. (Lorsque la LH-4168 ou position de relevage.) + Vérifier si les connecteurs de capteur ne 4188 est sélectionnée) sont pas déconnectés ou lâches. E730 Défaillance du codeur - Le signal d'entrée du moteur est incorrect. + Vérifier si le connecteur du signal du moteur (CN39) ne présente pas de mauvais contact ou de déconnexion. E731 Défaillance du capteur de + Vérifier si le cordon du signal du moteur n'a pas déconnexion du moteur été sectionné en se prenant dans la tête de la machine. + Vérifier si le sens d'insertion du connecteur d'encodeur de moteur n'est pas incorrect. E303 | Erreur de capteur de pla- | - Le signal du capteur de plaquette-disque | + Vérifier si la tête de la machine correspond quette-disque n'est pas détecté. bien au type sélectionné dans le paramé- trage. + Vérifier si le connecteur d'encodeur de mo- teur n'est pas débranché. E343 Défaillance du capteur de - La barre de détection du dispositif AE s'est | + Vérifier si la barre de détection du dispositif AE quantité restante de fil de canette écartée de la position d'origine. est revenue sur la position correcte. Vérifier si le paramètre n° 57 n'a pas été incor- rectement réglé. Vérifier si les connecteurs du dispositif AE (CN121, CN123) ne présentent pas de mauvais contact ou de déconnexion. + Vérifier si le cordon du dispositif AE n'a pas été sectionné en se prenant dans la tête de la ma- chine. _47-
