Type de produit	Alimentation pour ordinateur ATX
Marque	CORSAIR
Modèle	GAMING SERIES GS800 2013 EDITION 80PLUS BRONZE
Puissance nominale	800 W
Efficacité	80PLUS Bronze (jusqu'à 85%)
Tension d'entrée CA	100-240 V, 6-12 A, 47-63 Hz
Courant de sortie +12V	66 A (792 W)
Courant de sortie +3.3V et +5V	25 A chacun (150 W combiné)
Ventilateur	140 mm, double roulement à billes, régulation thermique
Contrôle des LED	Bouton pour basculer entre rouge, blanc, bleu ou éteindre
Dimensions (L x H x P)	150 x 86 x 140 mm
MTBF	100 000 heures
Protections	Surtension, surcharge, sous-tension, court-circuit
Correction du facteur de puissance	Active, >99%
Compatibilité normes	ATX12V v2.3, rétrocompatible 2.2/2.01
Connecteurs principaux	1x ATX 24 broches, 1x EPS12V 8 broches, 4x PCI-E, câbles SATA et périphériques
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec. Ne pas ouvrir le boîtier.
Sécurité	Ne pas ouvrir, contient des tensions élevées. Utiliser en intérieur uniquement. Respecter les consignes du manuel.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support Corsair.
Certifications	RoHS, WEEE, KC, IRAM
Contenu de l'emballage	Bloc d'alimentation, cordon CA, attaches, vis de fixation

FOIRE AUX QUESTIONS - GAMING SERIES GS800 2013 EDITION 80PLUS BRONZE CORSAIR

Comment changer la couleur des LED sur le GS800 ?

Appuyez sur le bouton situé près de l'interrupteur marche-arrêt pour basculer entre rouge, blanc, bleu ou éteindre les LED.

Le ventilateur ne tourne pas, est-ce normal ?

Oui, le ventilateur est à régulation thermique. Il s'arrête à faibles charges et températures pour un fonctionnement silencieux.

Puis-je utiliser ce bloc avec une carte mère à 20 broches ?

Oui, le connecteur ATX 24 broches est modulaire : détachez le bloc de 4 broches amovible pour l'adapter à une fiche 20 broches.

Quelle est l'efficacité maximale de ce bloc ?

L'efficacité peut atteindre 85 %, même à pleine charge, grâce à la certification 80PLUS Bronze.

Comment installer le bloc d'alimentation ?

Suivez les étapes du manuel : débranchez l'ancien bloc, installez le nouveau avec les vis fournies, branchez les câbles ATX, EPS12V, PCI-E et périphériques, puis branchez le cordon secteur et allumez.

Que signifie la certification 80PLUS Bronze ?

Elle garantit une efficacité énergétique d'au moins 82 % à 20 % de charge, 85 % à 50 % et 82 % à 100 %, ce qui réduit la consommation et la chaleur.

Cet alimentation fonctionne-t-elle sur du 110 V ?

Oui, l'entrée universelle 100-240 V accepte toutes les tensions standards, y compris 110 V.

Quels câbles sont inclus avec le GS800 ?

1x ATX 24 broches, 1x EPS12V 8 broches, 4x PCI-E, 2x SATA (avec 4 connecteurs chacun), 2x périphériques (avec 4 connecteurs chacun) et 1 adaptateur disquette.

Comment éteindre les LED du ventilateur ?

Appuyez plusieurs fois sur le bouton de contrôle des LED jusqu'à ce que les LED s'éteignent (cycle : rouge > blanc > bleu > éteint).

Quelle est la garantie de ce produit ?

Corsair offre un support technique à vie et un service après-vente. Pour la garantie, consultez le site officiel ou contactez le service client.

MODE D'EMPLOI GAMING SERIES GS800 2013 EDITION 80PLUS BRONZE CORSAIR

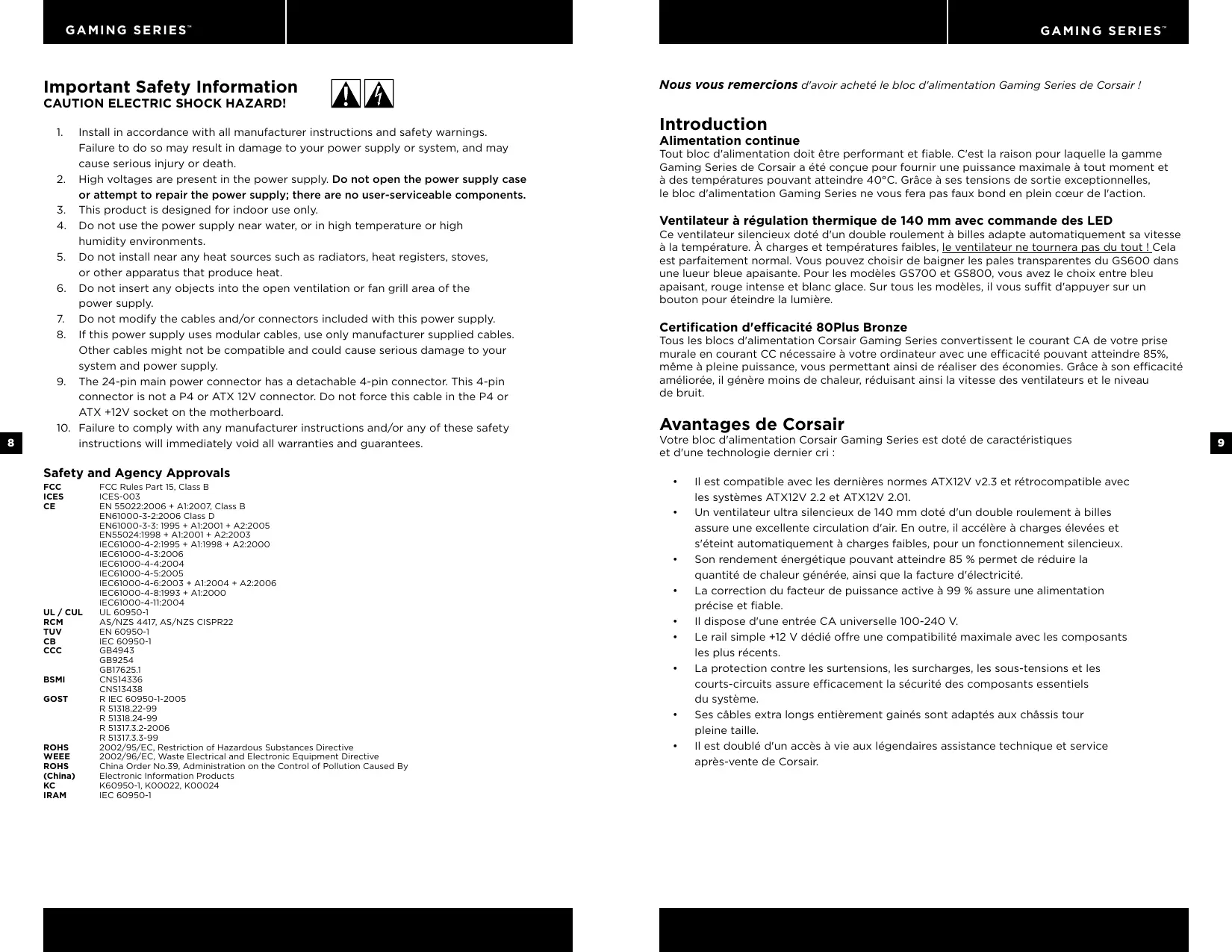

Nous vous remercions d'avoir acheté le bloc d'alimentation Gaming Series de Corsair !

Tout bloc d'alimentation doit être performant et fiable. C'est la raison pour laquelle la gamme Gaming Series de Corsair a été conçue pour fournir une puissance maximale à tout moment et à des températures pouvant atteindre 40°C. Grâce à ses tensions de sortie exceptionnelles, le bloc d'alimentation Gaming Series ne vous fera pas faux bond en plein cœur de l'action.

Ventilateur à régulation thermique de 140 mm avec commande des LED

Ce ventilateur silencieux doté d'un double roulement à billes adapte automatiquement sa vitesse à la température. À charges et températures faibles, le ventilateur ne tournera pas du tout ! Cela est parfaitement normal. Vous pouvez désirer de baigner les pales transparentes du GS600 dans une lueur bleue apaisante. Pour les modèles GS700 et GS800, vous avez le choix entre bleu apaisant, rouge intense et blanc glace. Sur tous les modèles, il vous suffit d'appuyer sur un bouton pour éteindre la lumière.

Certification d'efficacité 80PLUS bronze

Tous les blocs d'alimentation Corsair Gaming Series convertissent le courant CA de votre prise murale en courant CC nécessaire à votre ordinateur avec une efficacité pouvant atteindre 85%, même à pleine puissance, vous permettant ainsi de réaliser des économies. Grâce à son efficacité améliorée, il génère moins de chaleur, réduisant ainsi la vitesse des ventilateurs et le niveau de bruit.

Avantages de corsair

Votre bloc d'alimentation Corsair Gaming Series est doté de caractéristiques et d'une technologie dernier cri :

• Il est compatible avec les dernières normes ATX12V v2.3 et rétrocompatible avec les systèmes ATX12V 2.2 et ATX12V 2.01.
• Un ventilateur ultra silencieux de 140 mm doté d'un double roulement à billes assure une excellente circulation d'air. En outre, il accélère à charges élevées et s'éteint automatiquement à charges faibles, pour un fonctionnement silencieux.
• Son rendement énergétique pouvant atteindre 85% permet de réduire la quantité de chaleur générée, ainsi que la facture d'électricité.
• La correction du facteur de puissance active à 99% assure une alimentation précise et fiable. Il dispose d'une entrée CA universelle 100-240 V.
• Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système.
• Ses câbles extra longs entièrement gainés sont adaptés aux châssis tour pleine taille.
• Il est double d'un accès à vie aux légendaires assistance technique et service après-venture de Corsair.

Caractéristiques techniques du bloc d'alimentation

Dimensions: 5,9 × 3,4 × 5,5 pouces; 150 × 86 × 140 ~mm (I x H x L) MTBF:100000heures.

Modèle	GS600
Entrée CA	100-240V 4-8A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	49A	0.8A	3A
Puisance totale	150W		588W	9.6W	15W
	600W

Modèle	GS700
Entrée CA	100-240V 6-12A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	58A	0.8A	3A
Puisance totale	150W		696W	9.6W	15W
	700W

Modèle	GS800
Entrée CA	100-240V 6-12A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	66A	0.8A	3A
Puisance totale	150W		792W	9.6W	15W
	800W

Contenu de l'emballage

• Bloc d'alimentation Corsair Gaming Series Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation

Configuration des câbles Corsair

GS600
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
2	600mm ± 25mm	1	Câble PCI-E
2	600mm ± 25mm	3	Câble SATA
2	750mm ± 25mm	3	Câble périphérique
2	750mm ± 25mm	1	Adaptateur de disquette

GS700
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
2	600mm ± 25mm	1	Câble PCI-E
2	700mm ± 25mm	4	Câble SATA
2	750mm ± 25mm	3	Câble périphérique
2	750mm ± 25mm	1	Adaptateur de disquette

GS800
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
4	600mm ± 25mm	1	Câble PCI-E
2	700mm ± 25mm	4	Câble SATA
2	850mm ± 25mm	4	Câble périphérique
2	850mm ± 25mm	1	Adaptateur de disquette

Remarques:

• Les connecteurs disquette sont attachés à l'extrémité du câble périphérique.
• Le connecteur ATX étant modulaire, grâce à un bloc amovible de 4 broches, il est compatible avec les fiches 20 ou 24 broches.
• Le connecteur EPS12V 8 ou 4 broches (aussi appelées « P4/12V »).

Installation

Avant de procéder à l'installation, veuillez lire l'intégralité du présent manuel.

Étape A: Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur ainsi que du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.
3. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez votre bloc d'alimentation actuel.
4. Passez à l'Étape B.

Étape B: Installation du bloc d'alimentation Corsair Gaming Series

1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc d'alimentation à l'aide des vis fournies.
3. Branchez le câble d'alimentation principal à 24 broches. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou 24 broches.

a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 20 broches, il suffit de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible.

1. Branchez le câble à 8 broches +12 V (EPS12V).

a. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement.

AVERTISSEMENT: le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est pas un connecteur « P4 » ou « +12V ». Si vous le branchez à la fiche « P4 » ou « +12V », vous risquez d'endommager gravement le système.

1. Branchez les câbles périphériques, PCI-Express et SATA.

a. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur et de votre lecteur CD-ROM/DVD-ROM. b. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou SSD SATA.

c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble.

1. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en appuyant sur l'interrupteur (position de marche désignée par « I »).

Félicitations! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Gaming Series. Notre système est maintenant prêt à fonctionner!

Commande des LED du ventilateur

Les LED sont contrôlées à l'aide d'un bouton situé près de l'interrupteur marche-arrêt. Pour le GS600, appuyez sur le bouton pour allumer ou éteindre les LED bleues. Pour les modèles GS700 et GS800, appuyez sur le bouton pour basculer entre rouge, blanc et bleu ou éteindre le ventilateur.

Consignes de sécurité importantes attention, RISQUE d'électrocution!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voir la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvre pas le boîtier du bloc d'alimentation et n'essayez pas de le réparer : il ne contient aucune pièce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installe pas près d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifie pas les câbles et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce bloc de 4 broches n'est pas un connecteur P4 ou ATX 12V. N'essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et homologations

ROHS 2002/95/CE (Directive européenne limitant l'utilisation de substances dangereuses) WEEE 2002/96/CE, Directive européenne relative aux déchets d'équipements électriques et électroniques ROHS Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution (Chine) causée par les Produits d'Information Electronique KC K60950-1, K00022, K00024 IRAM IEC 60950-1
