AX860 80PLUS PLATINUM - Alimentation CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation ATX modulaire
Certification	80 PLUS Platinum
Puissance	860 Watts
Tension d'entrée	100-240V
Courant d'entrée	10A à 100V / 5A à 240V
Dimensions approximatives	150 mm x 86 mm x 180 mm
Poids	3,6 kg
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCIe, 8 x SATA, 6 x Molex
Ventilateur	Ventilateur de 140 mm avec technologie Zero RPM
Utilisation	Conçu pour les systèmes de jeu hautes performances et les stations de travail
Garantie	7 ans
Entretien et nettoyage	Nettoyage régulier recommandé pour éviter l'accumulation de poussière
Pièces détachées et réparabilité	Réparabilité limitée, pièces internes non accessibles
Sécurité	Protection contre les surcharges, courts-circuits et surchauffe
Compatibilités	Compatible avec la plupart des cartes mères ATX et des composants PC

FOIRE AUX QUESTIONS - AX860 80PLUS PLATINUM CORSAIR

Quel est le rendement énergétique du CORSAIR AX860 ?

Le CORSAIR AX860 a un rendement énergétique certifié 80 PLUS Platinum, ce qui signifie qu'il est capable de fournir au moins 90% d'efficacité à 50% de charge.

Quels câbles sont inclus avec l'alimentation CORSAIR AX860 ?

L'alimentation CORSAIR AX860 comprend des câbles modulaires pour une installation personnalisée, incluant des câbles pour la carte mère, les GPU, et d'autres composants.

Comment installer l'alimentation CORSAIR AX860 dans mon boîtier ?

Pour installer le CORSAIR AX860, placez-le dans le compartiment d'alimentation de votre boîtier, assurez-vous que le ventilateur est orienté vers l'extérieur ou vers le bas selon la conception de votre boîtier, puis connectez les câbles appropriés aux composants.

Que faire si mon alimentation CORSAIR AX860 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté au mur et à l'alimentation. Assurez-vous également que l'interrupteur d'alimentation à l'arrière de l'unité est en position 'ON'.

Est-ce que le CORSAIR AX860 est compatible avec ma carte mère ?

Le CORSAIR AX860 est compatible avec la plupart des cartes mères grâce à ses connecteurs ATX standard. Vérifiez que votre carte mère dispose d'un connecteur d'alimentation de 24 broches.

Comment nettoyer mon alimentation CORSAIR AX860 ?

Pour nettoyer l'alimentation, éteignez l'ordinateur, débranchez l'alimentation, puis utilisez un aspirateur à faible puissance ou un chiffon sec pour enlever la poussière des grilles de ventilation. Ne jamais ouvrir l'alimentation.

Y a-t-il une garantie sur le CORSAIR AX860 ?

Oui, le CORSAIR AX860 est généralement fourni avec une garantie de 7 ans, couvrant les défauts de fabrication et les problèmes de performance.

Est-ce que le ventilateur du CORSAIR AX860 est silencieux ?

Oui, le ventilateur de l'alimentation CORSAIR AX860 est conçu pour fonctionner silencieusement, surtout en mode faible charge grâce à sa technologie de contrôle intelligent de la vitesse du ventilateur.

Comment savoir si mon alimentation fonctionne correctement ?

Pour vérifier le bon fonctionnement de votre alimentation, vous pouvez utiliser un multimètre pour mesurer la tension des sorties ou un testeur d'alimentation si vous avez des doutes sur sa performance.

Puis-je utiliser le CORSAIR AX860 avec un système de refroidissement liquide ?

Oui, le CORSAIR AX860 peut être utilisé avec un système de refroidissement liquide, tant que votre configuration requiert une alimentation de cette puissance.

MODE D'EMPLOI AX860 80PLUS PLATINUM CORSAIR

Félicitations pour l'achat de votre nouveau bloc d'alimentation AX1200i Digital ATX de la gamme Corsair Professional !

L'AX1200i de Corsair bénéficie d'une conception révolutionnaire. Différent des blocs d'alimentation traditionnels, ce modèle présente de nombreuses fonctionnalités grâce auxquelles vous prendrez encore plus de plaisir à construire le PC de vos rêves. L'AX1200i intègre de nouvelles technologies passionnantes : pour en savoir plus, lisez ce qui suit.

Alimentation à commande numérique

Contrairement aux blocs d'alimentation classiques, le modèle AX1200i de Corsair est doté d'un processeur de traitement du signal numérique (DSP) qui régule la tension plus efficacement. La stabilité générale du système et la fiabilité des composants s'en trouvent ainsi améliorées.

Silencieux et performant

La mise à niveau numérique est synonyme de performances accrues. Bénéficiant de la certification 80 PLUS® Platinum, l'AX1200i se caractérise par une émission thermique réduite et un ventilateur discret. L'AX1200i est si efficace que son ventilateur de 140 mm ne tourne pas en cas de faibles charges, garantissant ainsi une alimentation totalement silencieuse.

Corsair linktm

Grâce à la fonctionnalité Corsair Link™ intégrée, vous pouvez vérifier les performances de votre AX1200i à tout moment et effectuer rapidement les ajustements nécessaires, le cas échéant. Les outils diagnostiques de type serveur permettent de surveiller en temps réel le rendement, la consommation, les points de protection configurable contre les surintensités et les profils de ventilation.

Conception exceptionnelle

Les câbles entièrement modulaires permettent une installation en toute facilité. Grâce au commutateur d'autotest, vous pouvez savoir rapidement si le AX1200i fonctionne normalement, avant même de le brancher sur votre carte mère.

- Contrôle numérique

Le bloc d'alimentation AX1200i Digital ATX présente une architecture de contrôle avancée garantissant une réponse dynamique remarquable. Il est doté d'un véritable moteur numérique permettant, le cas échéant, une optimisation supérieure des performances sur toute la plage de fonctionnement, tout en assurant une grande stabilité d'utilisation.

Protection contre les surintensités sélectionnable par l'utilisateur

L'AX1200i dispose d'un impressionnant rail unique de 12 volts/100,4 ampères (1204,8 watts) qui en fait le bloc d'alimentation idéal pour les installations multi-GPU

ultra-haut de gamme intégrant des processeurs nécessitant énormément d'énergie. Si vous préférez une architecture multirails, les points de déclenchement du dispositif de protection contre les surintensités PCI-E peuvent être configurés individuellement par le biais du logiciel Corsair Link™ Dashboard.

Régulation de tension CC exceptionnelle

De par sa conception numérique, l'AX1200i garantit une stabilité d'alimentation remarquable sur l'ensemble de la capacité de charge, ainsi qu'une compensation automatique des baisses de tension sur les câbles de sortie en CC. De fait, il permet de réguler efficacement la tension continue de sortie, tout en s'affranchissant des problèmes de bruit, d'ondulations électriques, de réponse transitoire et de stabilité de convertisseurs qui affectent les blocs d'alimentation traditionnels.

- Ondulations électriques et bruit minimes en tension continue de sortie

L'AX1200i est doté d'un système de régulation CC/CC individuel pour rails de 3,3, 5 et 12 V, et d'une correction synchrone secondaire. En outre, il utilise des transistors MOSFET plus efficaces que les correcteurs de sortie traditionnels. Sophistiqué, le circuit imprimé modulaire à quatre couches optimise le retour par la terre, réduit la résistance et limite les baisses de tension. Associée à un trace de circuit optimisé et à des techniques de filtrage avancées, cette technologie favorise la limitation du bruit et des ondulations électriques.

Moins de composants, plus de fiabilité

Le contrôle numérique de l'AX1200i l'affranchit des nombreux composants externes nécessaires aux blocs d'alimentation plus classiques. Vous bénéficiez ainsi d'un modèle fiable et compact à haute densité qui peut accueillir des fonctionnalités supplémentaires, notamment un suivi des paramètres et un contrôle de l'alimentation en temps réel.

Système de câblage entièrement modulaire

Entipation modulaire, le système de câblage extra-plat vous offre un maximum de flexibilité lorsque vous construisez ou mettez votre PC à niveau, ainsi qu'une ventilation optimale du boîtier. Vous pouvez donc utiliser uniquement les cables dont vous avez besoin, ce qui limite l'encombrement et maximise les capacités de refroidissement de votre PC.

Niveau de bruit ultra-faible

L'AX1200i est doté d'un ventilateur silencieux de 140 mm à contrôle thermique et bénéficie de technologies sophistiquées destinées à améliorer ses capacités de refroidissement et à réduire le niveau sonore. Ces technologies incluent notamment un circuit imprimé conçu sur mesure qui canalise l'écoulement d'air afin de réduire la contre-pression et d'optimiser son refroidissement. Le ventilateur reste désactivé en cas de charge limitée et peut être contrôlé par le biais d'une interface utilisateur graphique.

- Commutateur d'autotest

Avant d'installer le système, il est possible de valider l'alimentation via un commutateur d'autotest, qui permet de confirmer la présence de tous les rails en tension continue de sortie, ainsi que le bon fonctionnement du ventilateur.

Protection contre les surtensions (OVP)

Un OVP pour les sorties en CC (3,3, 5 et 12 V) est requis pour assurer la conformité à la norme ATX. Si les sorties en CC dépassent un certain seuil, déterminé par le fabricant du bloc d'alimentation, l'OVP éteint ce dernier automatiquement. Le niveau de tension minimum requis pour assurer la conformité est de 13,4 V pour le(s) rail(s) 12 V, 5,74 V pour le rail 5 V et 3,76 V pour le rail 3,3 V.

Protection contre les surintensités (OCP)

L'AX1200i intègre un OCP sur les rails 3,3, 5 et 12 V. L'OCP permet de prévenir toute surintensité des rails en tension continue. L'AX1200i est configurable avec un OCP à rail unique ou un OCP multirails.

Protection contre les surchauffes

L'OTP permet de mettre le bloc d'alimentation hors tension si sa température interne atteint un certain seuil. Une telle situation est généralement la conséquence d'une surcharge de courant interne ou d'une panne du ventilateur.

Protection contre les courts-circuits (SCP)

Un court-circuit correspond à une impédance de sortie inférieure à 0,1 ohm. Le SCP permet notamment la mise hors tension du bloc d'alimentation en cas de court-circuit des rails 3,3, 5, 4 et 12 V à la terre ou sur un autre rail. Il protège également l'unité (ou les composants de votre PC) de tout dégât en cas de court-circuit.

Caractéristiques techniques du bloc d'alimentation

Dimensions: 150mm (l) × 86mm (H) × 200mm (L) MTBF:100000heures.

Contenu de l'emballage

• Bloc d'alimentation Corsair Professional
• Ensemble de câbles modulaires Guide de l'utilisateur Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation
• Badge du boîtier Corsair

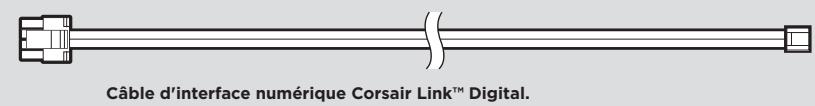

• Sac de transport Câble d'interface numérique Corsair Link™ Digital.

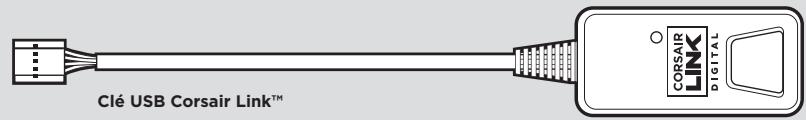

• Clé USB Corsair Link™

Configuration des câbles Corsair

AX1200i
Qté	Longueur	Nombre de connecteurs par câble
1	610mm ± 10mm	1	Câble ATX 24 BROCHES (20+4)
2	650mm ± 10mm	1	Câble 12 V EPS/ATX 8 BROCHES (4+4)
6	600mm ± 10mm	1	Câble PCI-E 8 broches (6 + 2)
3	700mm ± 10mm	4	CÂBLE SATA (4 SATA)
1	850mm ± 10mm	4	CÂBLE SATA (4 SATA)
3	750mm ± 10mm	4	Câble périphérique (4 BROCHES)
2	101mm ± 5mm	1	Câble pour lecteur de disquette (4 BROCHES)
1	800mm ± 10mm	1	Câble PMBUS (4 BROCHES)

Efficacité du bloc d'alimentation

Courbe sonore du ventilateur du bloc d'alimentation

Utilisation de la fonctionnalité d'autotest

SELF TEST

Pour utiliser la fonctionnalité d'autotest, veuillez suivre les étapes ci-dessous.

1. Branchez le bloc d'alimentation à une prise secteur et faites passer le bouton d'alimentation au dos du bloc d'alimentation en position « On » (I).
2. Appuyez sur le bouton d'autotest, côté connecteur modulaire du bloc d'alimentation.
3. Si le bouton s'allume en vert et que le ventilateur tourne un instant, tout va bien!
4. Si le bouton s'allume en rouge ou ne s'allume pas du tout, veuillez contacter l'assistance technique de Corsair pour obtenir de l'aide supplémentaire.

Étape a - retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur ainsi que du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.
3. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez libre la bloc d'alimentation actuel.
4. Passez à l'Étape B.

Étape b: installation du bloc d'alimentation corsair professional

1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc d'alimentation à l'aide des vis fournies.
3. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou 24 broches.

a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 20 broches, il suffit de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible.

1. Branchez le câble +12 V (EPS12V) à 8 broches sur la carte mère.

a. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement.

AVERTISSEMENT : le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est pas un connecteur « P4 » ou « +12 V ». Si vous le branchez à la fiche « P4 » ou « +12 V », vous risquez d'endommager gravement le système.

1. Branchez les câbles périphériques, PCI-Express et SATA.

a. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur

et de votre lecteur CD-ROM/DVD-ROM.

b. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou SSD SATA. c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble. Conservez soigneusement les câbles modulaires dont vous n'avez pas besoin, pour pouvoir rajouter des composants à votre PC ultérieurement.

1. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en appuyant sur l'interrupteur (position de marche désignée par « I »).

Utilisation de corsair link™ avec votre nouvel AX1200I

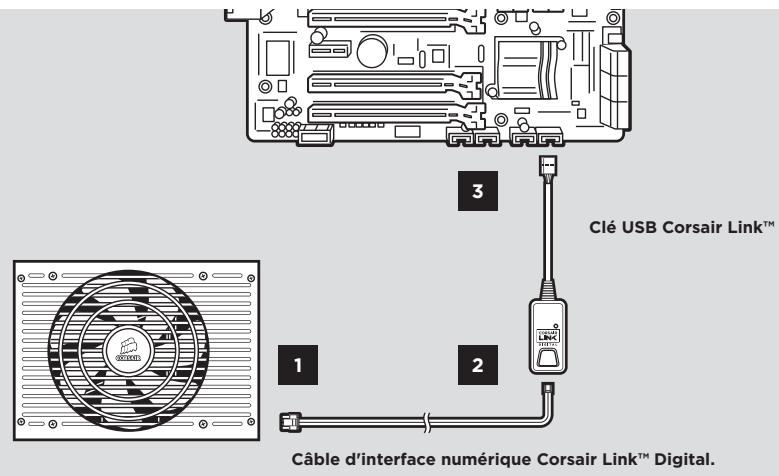

Pour pouvoir effectuer le suivi de votre nouveau bloc d'alimentation grâce à Corsair Link™, vous devez d'abord le brancher à un connecteur USB interne au moyen du câble d'interface numérique et de la clé USB.

1. Branchez une extrémité du câble d'interface numérique dans le PORT COMM de l'AX1200i, comme indiqué ici :

1. Branchez l'autre extrémité de ce câble dans la clé USB, comme indiqué ci-dessous.
2. Branchez l’autre extrémité de la clé USB dans un connecteur USB standard de votre carte-mère (consultez le mode d’emploi de votre carte-mère pour en savoir plus sur les emplacements et la compatibilité).

1. Téléchargez le logiciel Corsair Link Dashboard sur www.corsair.com et suivez les instructions.

Consignes de sécurité importantes attention, RISQUE d'électrocution!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voir la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvre pas le boîtier du bloc d'alimentation et n'essayez pas de le réparer : il ne contient aucune pièce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installe pas près d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce bloc de 4 broches n'est pas un connecteur P4 ou ATX 12V. N'essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et homologations

(Directive européenne limitant l'utilisation de substances dangereuses)

DEEE 2002/96/CE, Directive européenne relative aux déchets d'équipements électriques et électroniques

ROHS Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution

(Chine) causée par les Produits d'Information Électronique
