AX860 80PLUS PLATINUM - Alimento CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación ATX modular
Certificación	80 PLUS Platinum
Potencia	860 Watts
Tensión de entrada	100-240V
Corriente de entrada	10A a 100V / 5A a 240V
Dimensiones aproximadas	150 mm x 86 mm x 180 mm
Peso	3,6 kg
Conectores principales	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCIe, 8 x SATA, 6 x Molex
Ventilador	Ventilador de 140 mm con tecnología Zero RPM
Uso	Diseñado para sistemas de juego de alto rendimiento y estaciones de trabajo
Garantía	7 años
Mantenimiento y limpieza	Limpieza regular recomendada para evitar la acumulación de polvo
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas internas no accesibles
Seguridad	Protección contra sobrecargas, cortocircuitos y sobrecalentamiento
Compatibilidades	Compatible con la mayoría de las placas base ATX y componentes de PC

Preguntas frecuentes - AX860 80PLUS PLATINUM CORSAIR

¿Cuál es la eficiencia energética del CORSAIR AX860?

El CORSAIR AX860 tiene una eficiencia energética certificada 80 PLUS Platinum, lo que significa que puede proporcionar al menos un 90% de eficiencia al 50% de carga.

¿Qué cables se incluyen con la fuente de alimentación CORSAIR AX860?

La fuente de alimentación CORSAIR AX860 incluye cables modulares para una instalación personalizada, incluyendo cables para la placa base, las GPU y otros componentes.

¿Cómo instalar la fuente de alimentación CORSAIR AX860 en mi caja?

Para instalar el CORSAIR AX860, colóquelo en el compartimento de la fuente de alimentación de su caja, asegúrese de que el ventilador esté orientado hacia afuera o hacia abajo según el diseño de su caja, y luego conecte los cables apropiados a los componentes.

¿Qué hacer si mi fuente de alimentación CORSAIR AX860 no enciende?

Verifique que el cable de alimentación esté correctamente conectado a la pared y a la fuente de alimentación. Asegúrese también de que el interruptor de alimentación en la parte posterior de la unidad esté en la posición 'ON'.

¿Es compatible el CORSAIR AX860 con mi placa base?

El CORSAIR AX860 es compatible con la mayoría de las placas base gracias a sus conectores ATX estándar. Verifique que su placa base tenga un conector de alimentación de 24 pines.

¿Cómo limpiar mi fuente de alimentación CORSAIR AX860?

Para limpiar la fuente de alimentación, apague el ordenador, desconecte la fuente de alimentación y luego use una aspiradora de baja potencia o un paño seco para quitar el polvo de las rejillas de ventilación. Nunca abra la fuente de alimentación.

¿Hay garantía en el CORSAIR AX860?

Sí, el CORSAIR AX860 generalmente viene con una garantía de 7 años, cubriendo defectos de fabricación y problemas de rendimiento.

¿Es silencioso el ventilador del CORSAIR AX860?

Sí, el ventilador de la fuente de alimentación CORSAIR AX860 está diseñado para funcionar silenciosamente, especialmente en modo de baja carga gracias a su tecnología de control inteligente de la velocidad del ventilador.

¿Cómo saber si mi fuente de alimentación funciona correctamente?

Para verificar el buen funcionamiento de su fuente de alimentación, puede usar un multímetro para medir la tensión de las salidas o un probador de alimentación si tiene dudas sobre su rendimiento.

¿Puedo usar el CORSAIR AX860 con un sistema de refrigeración líquida?

Sí, el CORSAIR AX860 se puede usar con un sistema de refrigeración líquida, siempre que su configuración requiera una fuente de alimentación de esta potencia.

MANUAL DE USUARIO AX860 80PLUS PLATINUM CORSAIR

Enhorabuena por la compra de sureshueda fuente de alimentacion ATX digital Professional Series AX1200i de Corsair.

La fuente de alimentación Corsair AX1200i cuenta con un nuevo Diseño revolucionesario. Se tratate de un verdadero avance respecto a las fuentes de alimentación de Diseño tradicional y sus functions harán que ensamblar el PC de sus sueños sea una experiencia realmente agradable. La fuente AX1200i introduce新品 y apasionantes technologías, por lo que le aconsejamos leer la descripción a continuación para Obtener más información.

Characteristicas del producto

Potencia con control digital

A diferencia de las fuentes de alimentacion de diseño tradicional, el modelo Corsair AX1200i utilize un procesador digital de senal, o DSP, para una eficacia optima y una regulacion mas ajustada del voltaje, lo que mejora la estabilitad general delsystema y la fiabilidad de los componentes.

Funcionamente silencioso y eficaz

El cambio al control digital proportora mayor eficiencia energetica. El modelos AX1200i cuenta con la certifications 80 PLUS® Platinum, que的结果在 una menor generation de calor y un perfil de ventilador más silencioso. La eficiencia de la fuente AX1200i es tal, que el ventilador ni siquiera gira durante carrgas de trabajo bajas, lo que ofrece un suministro de corriente totalmente silencioso.

Corsair LinkTM

La función Corsair Link™ incorpORA de le permite conocer en qualquier momento dado el rendimiento de la fuente AX1200i y le permite ajustar rapidamente su funcionaimiento. Mediente el uso de herramientos de diagnóstico inspiradas en las que se utilizes en servidos, se supervisa en tiempo real la eficiencia energetica, el uso de potencia, los+puntos de proteccion frente a picos de corriente y los perfiles de ventilador.

Un diseño exceptional

Los cables completamente modulares facilitan la instalacion, y el interruptor de autocomprobacion le permite determinarrapidamente si la fuente AX1200i estáfuncionando normalmente, incluso antes de conectar cables a la placabase.

Tecnología y Beneficios

Control digital

La fuente de alimentación ATX digital AX1200i incorpora una avanzada arquitectura de control que genera una extraordinaria respuesta dinámica. Incluye también un motor totalmente digital que proporción un desempoño exceptional sobre la marcha en todo el rango operativo, al tiempo que mantiene un funcionaiento estable.

• Eficiencia 80 PLUS* Platinum

El sofisticado diseño electrico, que incorpora un control digital hibrido avanzado con un sistema magnétique de ultima technología, proportióna una eficiency energetica extremadamente alta (minimo de 92%).

• Protección contra picos de corriente selecciónable por el usuario

La AX1200i cuenta con un rail unico de +12V y 100,4 A (1204,8 varios), que la convierte en la fuente de alimentacion ideal para sistemas de rendimiento ultraelevado con varias GPU, utilizing como base CPU de gran potencia. Si prefera una arquitectura con railes multiples, los+puntos de conmutacion de la proteccion contra picos de corriente PCI-E peuvent configurarse individualmente a trovés del software Corsair LinkTM Dashboard.

• Excelente regulación del voltaje CC

Gracias a su Diseño digital, la fuente de alimentación AX1200i proporción una estadidad de corriente exceptional en todas las conditiones de energia y compensación automatistically las caidas de tensión del cable de salute CC, asegurando una regulación optima del voltaje CC, sin los inconvenientes de ruido y fluctuation electrónica, respuesta transitoria y estadidad del conversor asociados a las fuentes de alimentación de Diseño traditional.

• Bajo nivel de ruido y fluctuation electrica de la calidad CC

La fuente de alimentación AX1200i incluye una regulación individual CC-CC para railes de 3,3 V, 5 V y 12 V; asi como una rectificacion sincrónica secundaria, al utilizing transistores de efecto de campo metal-oxido-semiconductor, o MOSFET, que presentan perdidasneededes que los sistemas de rectificacion tradiconiales. Su avanzada placac de circuito integrado modular de quatre capas con connectores asegura un mejor returno a tierra, una resistencia reducida y caidas de tensionmenores. Esto, combinado con la optimacion del recorro del circuito y avanzadas先进技术 de filtrado, ayuda a reducir el ruido y la fluctuation electrica.

• Cantidad de componentes reducida y mayor fiabilidad

El control digital de la AX1200i, elimina los diversos componentes externos que suelen querir las fuentes de alimentacion más tradiconales ylenecka una solución de tamano reducido, de alta densidad y fiabilidad que le permite ganar espacio para tenerasOLLaciones, como la supervision de paramedros y el control de la alimentacion en tiempo real.

Facilitad de uso

• Sistema de cables completeness modular

El sistemas de cables Completely modular y compacto le permite disfurar de la(Maxima flexibilitad al construir o melhor su PC, y proportora una circulacion optima del aire bajo de la caja. Esto le permite utiliser solo los cables que necesita, reduciendo asi el cableado y optimizando la refrigeracion del sistemas.

Nivel de ruido ultrabajo

La fuente de alimentación AX1200i está equipada con un ventilador deruido reducido, con control tírmico de 140 mm, y utilizes技术和softificadas para melhorar la refrigeración y reducir el ruido. Este incluye una placacircuito integrado especialmente disnada que canaliza el flujo de aire para reducir la presión trasera y optimizar el efecto refrigerante del flujo de aire. El ventilador permanece apagado en conditiones de carga moderada y pueda controlarse a工程技术 de una interfaz grafica.

• Interruptor de autodiagnostico

La fuente de alimentación puede validarse antes de la instalación del sistemas mediante un interruptor de autodiagnosticismo, que confirma que todos los raíles de voltaje de

salida de CC se encuentren presentes y que el ventilador está funciona.

Seguidad y proteccion

• Proteccion frente a sobrevoltaje (OVP)

Se requires a proteccion frete a sobrevoltaje para las salidas CC de 12 V, 5 V y 3,3 V para complir con la specifications ATX. La OVP cierra la fuente de alimentacion en caso de que las salidas CC exceedan un nivel predeterminado por el fabricante. Los niveles minimos de voltaje necessarios para el complimiento de la specifications son: 13,4 V para railes de +12V 5,74 V para el rail de +5V y 3,76 V para el rail de 3,3 V.

• Protección contra picos de corriente (OCP)

La fuente de alimentacion AX1200i incluye una OCP en los railes de 3,3 V, 5 V y 12 V. La OCP asegura que la calidad de los railes de voltaje de CC se mantenga bajo de niveles seguros. La fuente de alimentacion AX1200i puede configurarse como una solución OCP de rail unico o con multiple railes.

• Protección frente a recalentimiento (OTP)

La OTP asegura que la fuente de alimentacion se apague cuando la temperatura interna alancaza un nivel determinado. Este aumento de la temperatura suele deberse a una sobrecarga de corriente interna o un fallo en el ventilador.

• Protecciónrenteacortocircuitos(SCP)

Un cortocircuito se define comoequalquier impedancia de salute menor a 0,1ohmios. Entre otheras functions, la SCP asegura que su fuente de alimentacion se apague si ocurre un cortocircuito entre los railes de 3,3V,5 V y 12 V yequalquier other rail, o con la toma a tierra. Internacional se asegura de que la unidad o los componentes de su PC no sufran ningún daño en caso de cortocircuito.

**Characterística Tecnicas de la fuente de alimentación**

200 mm (ancho) x 86 mm (alto) x 150 mm (fondo)
- Tiempo medio entre fallos (MTBF): 100 000 horas

Contenido del paquete

Fuentede alimentacion
Professional Series de Corsair
- Juego de cables modulares
- Manual del usuario
Cable de alimentacion de CA
Abrazaderas

Tornillos de montaje
- Etiqueta Corsair
- Bolsa de transporte
Cable de interfaz digital Corsair LinkTM

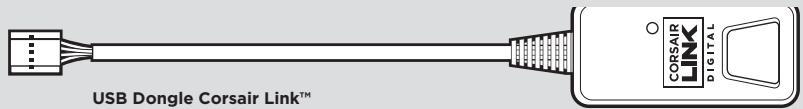

USB Dongle Corsair Link™

Cable de interfaz digital Corsair Link™

Configuración de cables Corsair

AX1200i
Cantidad	Longitud	Conector/Cable
1	610mm ± 10mm	1	Cable ATX 24 PATILLAS (20+4)
2	650mm ± 10mm	1	Cable EPS/ATX12V 8 PATILLAS (4+4)
6	600mm ± 10mm	1	Cable PCI-E 8 PATILLAS (6+2)
3	700mm ± 10mm	4	CABLE SATA (4 SATA)
1	850mm ± 10mm	4	CABLE SATA (4 SATA)
3	750mm ± 10mm	4	Cable periférico (4 PATILLAS)
2	101mm ± 5mm	1	Cable para unidad de disco flexible (4 PATILLAS)
1	800mm ± 10mm	1	Cables PMBUS (4 PATILLAS)

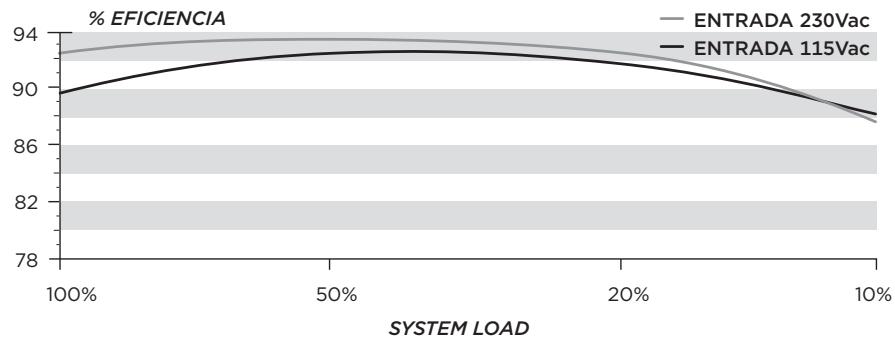

Eficiencia de la fuente de alimentacion

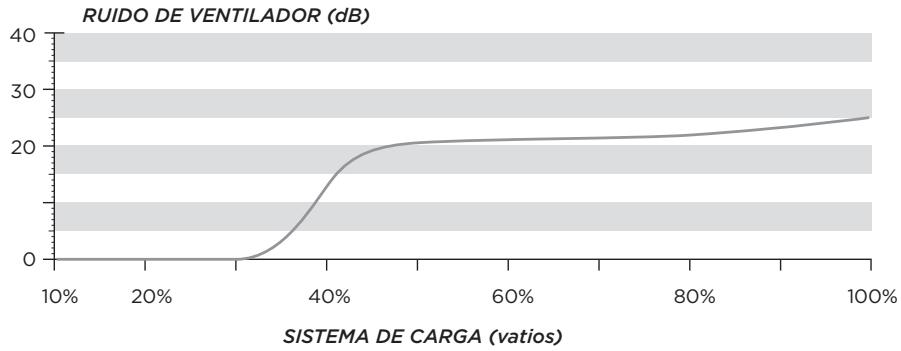

Fuente de alimentacion Ruido de Ventilador Curva

Utilización de la función de autodiagnosticólico

Para poderutilizarlafunaciondeautodiagnóstico,siga lossiguientes pasos.

1. Conecte la fuente de alimentacion a una toma de corriente CA y colque el interruptor ubicado en la parte trasera en la posicion de ENCENDIDO (I).
2. Presione el botón de autodiagnosticismo en la parte lateral del conector modular de la fuente de alimentación.
3. Si el botón alumbra en color verde y el ventilador gira durante un momento, está todo lista.
4. Si el botón alumbra en color rojo o no se enciende, pángase en contacto con el servicios de atencion al cliente de Corsair para Obtener asistencia技术水平.

Instalación de sureshueva AX1200i

Paso A: Retirada de una fuente de alimentacion anterior

Si está ensamblando un sistema nuevo a partir de cero, vaya al paso B directamente.

1. Desenchufe el cable de alimentacion de CA de la toma de corriente o del SAI, y de la fuente de alimentacion antigua.
2. Desconecte todos los cables de alimentacion de la tarjeta de video, la placabase yodemasdispositivosperiféricos.
3. Siguiendo las instrucciones del manual de la caja o bastardor de su ordinador, desinstale la fuente de alimentacion actual.
4. Vaya al paso B.

Paso B: Instalación de la fuente de alimentación Professional Series de Corsair

1. Asegürese de que el cable de toma de corriente CA de la fuente de alimentación está desenchufado.
2. Siga lasindicaciones en el manual del bastidor e instale la fuente de alimentacion con los tornillos suministrados.
3. El cable de alimentación principal de 24 patillas cuenta con unaunidad extraible de 4 patillas, lo que permite conectarlo a un zócalo de 24 o de 20 patillas en la placata base.

a. De este modo, si su placa base cuenta con un zócalo de 24 patillas, pueda conectar el cable de alimentación principal de 24 patillas directamente a la placa base.
b. En cambio, si el zócalo de la placā base es de 20 patillas, deben extraer primero el cable de 4 patillas del conector de 24 patillas y, a continuación, conectar el cable de 20 patillas a la placā base sin utiliser el conector de 4 patillas.

1. Conecte el cable +12V (EPS12V) de ocho patillas a la placabase.

a. Si la placata baseiene un zocalo de +12V de 8 patillas, conecte el cable de 8 patillas directamente a la placata.
b. Si la placa base cuenta con un zócalo de quatre patillas, desacople el cable de quatre patillas del de ocho patillas y conecte este cable de quatre patillas directamente a la placa base.

ADVERTENCIA: El conector de 4 patillas extraible que forma parte del conector principal de 24 patillas no es del tipo "P4" o "+"12 V". Si inserta este conector en un zócalo destinado a un conceptor "P4" o "+"12 V", pueda occasionar días considerables.

1. Conecte los cables de periféricos, PCI-Express y SATA.

a. Conecte los cables de periféricos a los zócalos de alimentación de sus unidades de disco duro y CD-ROM/DVD-ROM.
b. Connecte los cables SATA a los zócalos de alimentación SATA SSD o de su unidad de disco duro.
c. Sionga necessario,conecte los cablesPCI-Expressa los zócalo deal alimentación de las tarjetas de video PCI-Express.
d. Conecte los cables de periféricos a todos aquellos periféricos que requieran un conector(PC)eno de 4 patillas.
e. Asegúrese de que todos los cables estánfirmamente conectados.Guarde los cables modulares que no vaya a utiliser; podría necessitarlos en el futuro.

1. Conecte el cable de alimentación CA a la fuente de alimentación y enciendala pulsando el interruptor a la posición de ENCENDIDO (marca con "I").

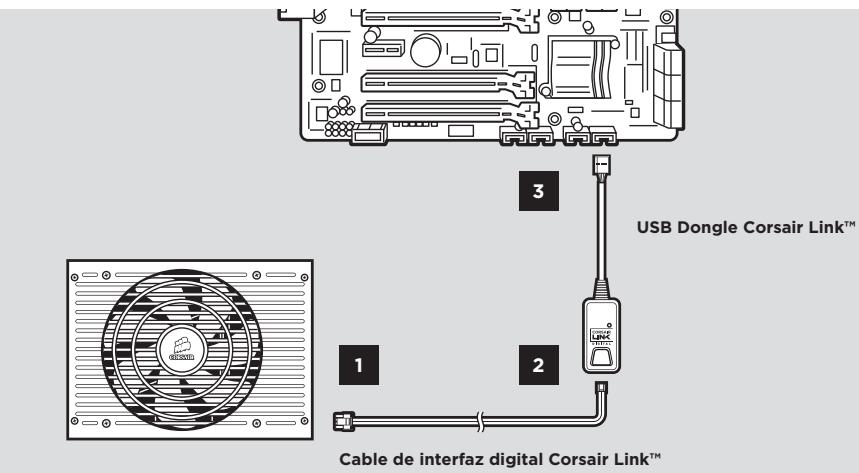

Utilización de Corsair Link™ con suresha VA1200i

Para poder supervisar su nuova fuente de alimentacion con Corsair Link™, antes debe conectarla al cuestional USB interno utilizing el Cable de interfaz digital y el USB Dongle.

1. Conecte un extremo del Cable de interfaz digital al COMM PORT de la AX1200i, que se muestra en laImagen:

1. Conecte el除外 extremo del cable a la llave USB, como se muestra a continuación.
2. Conecte el除外 extremo de la llave USB al=cabezal USB de su placabase. (Consulte el manual de su placabase para Obtener informacion acerca de las ubicaciones y la compatibilidad).

1. Descargue el software Corsair Link Dashboard en www.corsair.com y sigas las instrucciones.

Información de seguidad importante PRECAUCION: PELIGRO DE DESCARGA ELECTRICA.

1. Realice la instalación según las instrucciones del fabricante y las advertencias de seguridad. De lo contrario, pueda darñar la fuente de alimentación o el sistemas, y provocarse lesiones graves o la muerte.
2. La fuente de alimentación tiene un voltaje alto. No abra la caja de la fuente de alimentación niinta repararla porque no contiene ningún componente que el usuario puedaCambiar.
3. Este producto se ha disnado para uso en interiores.
4. No utilise la fuente de alimentación cerca del agua, ni en entornos con una temperatura o humedad elevadas.
5. No realize la instalacion circa de fuentes de calor, como radiadores, estufas u.
   otros aparatos que produzcan calor.
6. No introduzca ningún objeto en las rejillas de ventilación o la zona del ventilador.
7. No modifique los cables ni los conectores incluidos con esta fuente de alimentacion.
8. Si esta fuente de alimentacion usa cables modulares, utilise unicamente aquellos suministrados por el fabricante. Es possible que除外 cables Sean incompatibles y danen gravamente el systemo o la fuente de alimentacion.
9. El conector de alimentacion principal de 24 pines cuenta con un conector extraible de 4 pines. Este conector de 4 pines no es un conector P4 ni ATX 12V. No fuerce este cable en la entrada P4 o ATX +12V del motherboard.
10. No cumplir con las instrucciones del fabricante o con cualesra de estas instrucciones de seguridad invalidar de forma inmediata todas las garantias.

Certificados de sécurité y cumplimiento de normas

FCC Parte 15 de la Normativa de la FCC, classe B
ICES ICES-003
CE EN 55022:2006 + A1:2007, Clase B EN61000-3-2:2006+A1:2009+A2:2009 Clase A EN61000-3-3:2008 EN55024:1998 + A1:2001 + A2:2003
IEC6100
IEC61000-4-3
IEC61000-4-4
IEC61000-4-5
IEC61000-4-6
IEC61000-4-11
UL/CUL UL60950-1
CSA C22.2 NUM. 60950-1
C-Tick/RCM AS/NZS CISPR 22:2009
AS/NZS 4417
TUV EN 60950-1
CB IEC 60950-1
CCC GB4943
GB9254
GB17625.1
BSMI CNS14336
CNS13438
GOST R IEC 60950-1-2005
R 51318.22-99
R 51318.24-99
R 51317.3.2-2006
R 51317.3.3-99
IRAM IEC 60950-1
K C K 60950-1(2006-12), K00022(2009-12), K00024(2009-12)
ROHS 2002/95/EC, Normativa sobre la restricción de sustancias peligrosas
WEEE 2002/96/EC, Normativa de residuos de aparatos electricos y electronicos
ROHS Orden num. 39 de China, administración del control de la contaminación
(China) producida por produits de informacion electronicos
