Type de produit	Enceinte deux voies bass-reflex compacte multi-usage
Marque	Focal
Modèle	SIB JET BLACK
Haut-parleurs	1 grave-médium 125 mm blindé, 1 tweeter 19 mm blindé
Réponse en fréquence	75 Hz - 20 kHz (± 3 dB)
Efficacité	90 dB (2,8 V/1 m)
Impédance nominale	6 ohms
Fréquence de coupure du filtre	3 kHz
Amplificateur recommandé	15 - 75 W
Dimensions (HxLxP)	247 mm x 142 mm x 164 mm
Poids	2,1 kg
Utilisation	Stéréo ou home cinéma (enceinte centrale ou surround)
Fixation murale	Possible avec le socle fourni et les chevilles
Blindage magnétique	Oui, pour utilisation près d'un téléviseur
Configuration ampli recommandée	Mode "SMALL" ou "NARROW"
Câblage	Conducteurs cuivre pur Ø 1,5 mm min, respect des polarités
Garantie	2 ans (France), non transmissible
Accessoires fournis	Socle, clé hexagonale, vis et chevilles

FOIRE AUX QUESTIONS - SIB JET BLACK FOCAL

Comment fixer l'enceinte SIB JET BLACK au mur ?

Utilisez la clé hexagonale fournie sous l'enceinte pour dévisser le socle. Placez le socle contre le mur, repérez les perçages, utilisez une mèche de 6 mm et les chevilles fournies. Fixez le socle avec les trois vis, puis replacez l'enceinte et revissez les attaches.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez un câble de qualité hi-fi en cuivre pur de section minimale 1,5 mm². Respectez les polarités en reliant la borne rouge (+) de l'ampli à la borne rouge de l'enceinte, et la borne noire (-) de l'ampli à la borne noire de l'enceinte.

Puis-je utiliser l'enceinte SIB JET BLACK comme enceinte centrale ?

Oui, les haut-parleurs sont blindés magnétiquement, elle peut donc être placée près d'un téléviseur sans risque. Réglez votre ampli sur le mode 'SMALL' ou 'NARROW' pour les enceintes.

Quelles sont les dimensions et le poids de l'enceinte ?

Les dimensions sont 247 mm de hauteur, 142 mm de largeur et 164 mm de profondeur. Le poids est de 2,1 kg.

Quelle est la puissance d'amplification recommandée ?

L'amplificateur recommandé doit fournir entre 15 et 75 watts par canal.

Comment nettoyer l'enceinte SIB JET BLACK ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire en cas de problème avec l'enceinte ?

Adressez-vous à votre revendeur Focal. Pour la France, la garantie est de 2 ans à partir de la date d'achat. Envoyez l'enceinte dans son emballage d'origine, port à votre charge, au revendeur.

Puis-je utiliser un caisson de graves avec cette enceinte ?

Oui, Focal recommande le caisson de grave Cub spécialement conçu pour accompagner l'enceinte SIB. Consultez le manuel du caisson pour plus d'informations.

Quelle est la réponse en fréquence de l'enceinte ?

La réponse en fréquence est de 75 Hz à 20 kHz avec une tolérance de ± 3 dB.

Comment enregistrer la garantie du produit ?

Vous pouvez enregistrer votre produit en ligne sur www.focal.com/garantie. Il est également possible de renvoyer le coupon de garantie rempli dans les 10 jours suivant l'achat.

MODE D'EMPLOI SIB JET BLACK FOCAL

Manuel d'utilisation

English page 4

Français page 9

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

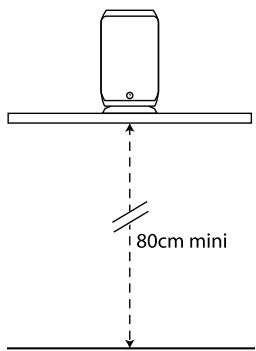

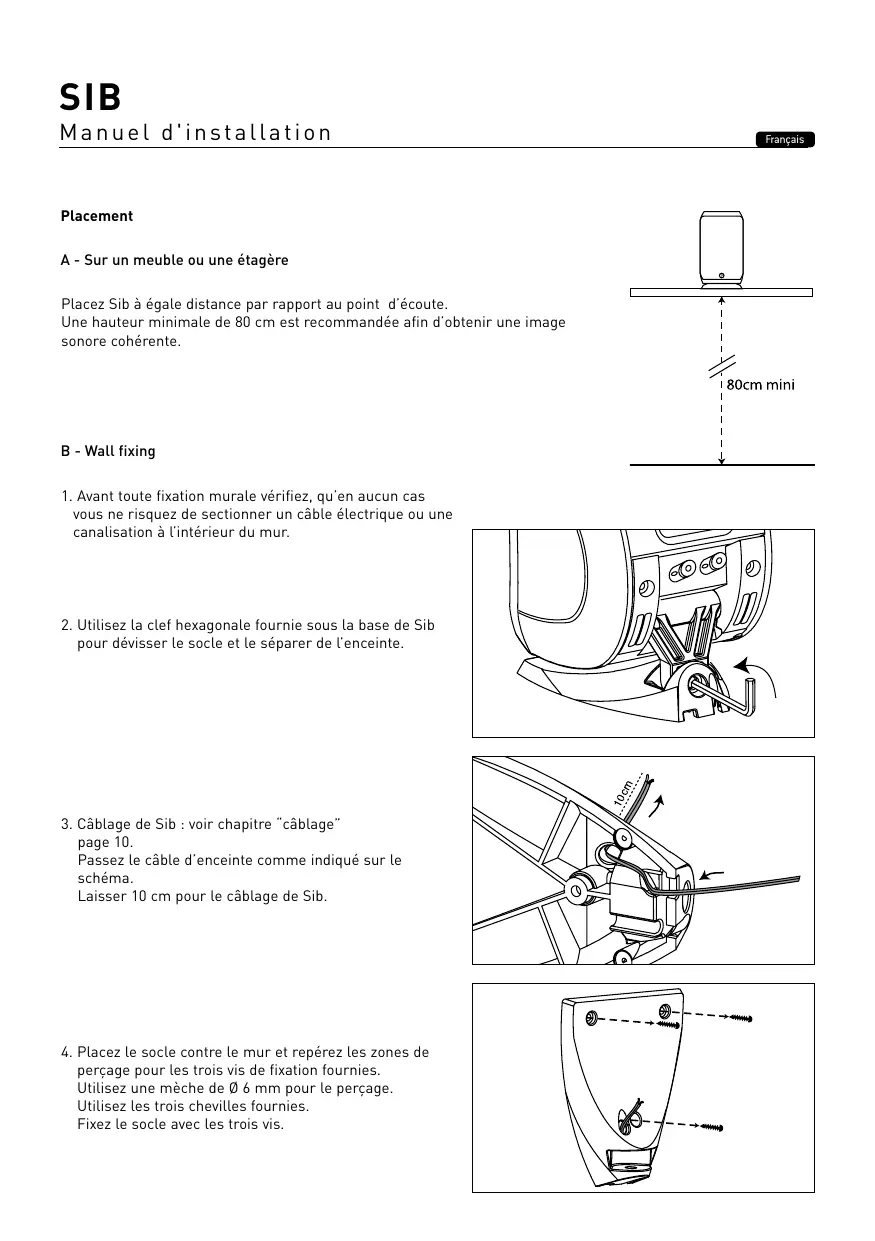

A - Sur un meuble ou une étagère

Placez Sib à égale distance par rapport au point d'écoute.

Une hauteur minimale de 80 cm est recommandée afin d'obtenir une image sonore cohérente.

B-wallfixing

1. Avant toute fixation murale, vérifie que, en aucun cas, vous ne risquez de sectionner un câble électrique ou une canalisation à l'intérieur du mur.

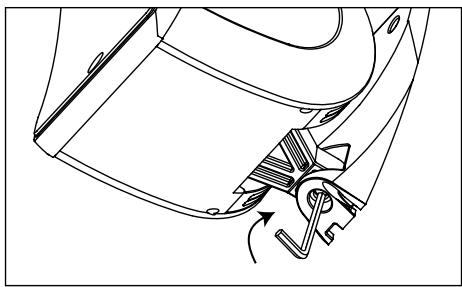

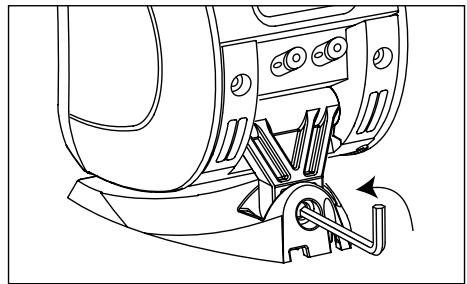

2. Utilise la clé hexagonale fournie sous la base de Sib pour dévisser le socle et le séparer de l'enceinte.

1. Câblage de Sib : voir chapitre "câblage" page 10.

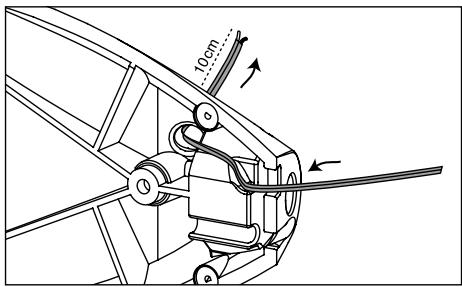

Passez le câble d'enceinte comme indiqué sur le schéma.

Laisser 10 cm pour le câblage de Sib.

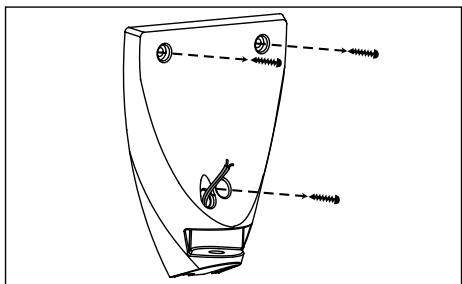

1. Placez le socle contre le mur et repérez les zones de perçage pour les trois vis de fixation fournies.

Utilisez une mèche de 0 6 mm pour le perçage.

Utilisez les trois chevilles fournies.

Fixez le socle avec les trois vis.

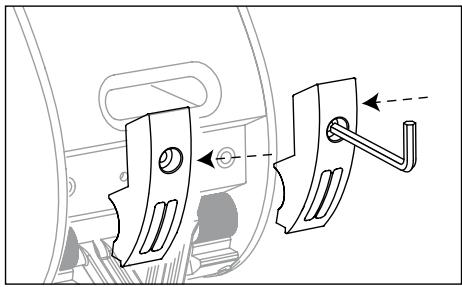

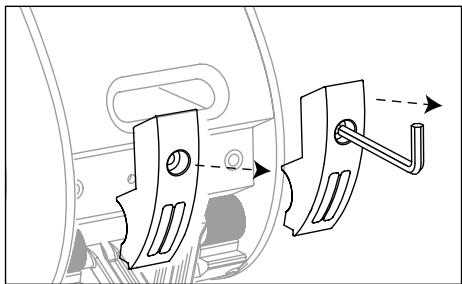

1. Dévissez les deux attaches avec la clé hexagonale.

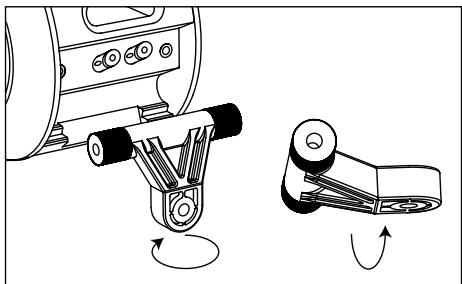

2. Enlevez la liaison de Sib de son socle, retournez-la verticalement et replacez-la en position parallèle à la base de Sib.
3. Révissez les deux attaches.
4. Connectez Sib à son câble (attention à bien respecter les polarités) et refixez-le au socle avec la clé hexagonale.

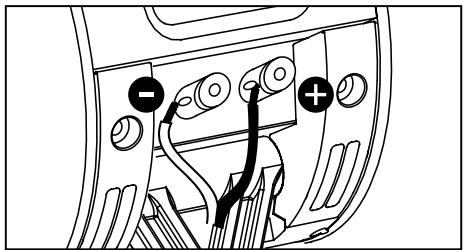

Câblage

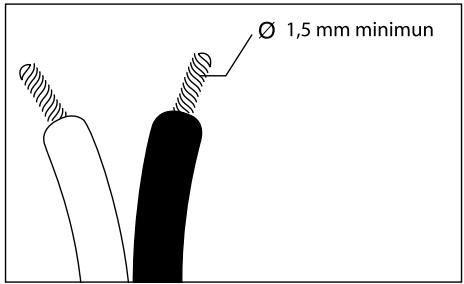

Connectez Sib à l'amplificateur par un câble de qualité hi-fi en cuivre pur, 0 1,5 mm

minimum, dont l'un des conducteurs est repéré par un marquage visuel.

Respectez bien la mise en phase en reliant les

bornes rouges marquées "+" de l'ampli à la borne rouge ou "+" de l'enceinte

correspondante.

Procédez ensuite de même pour les bornes noires marquées " -".

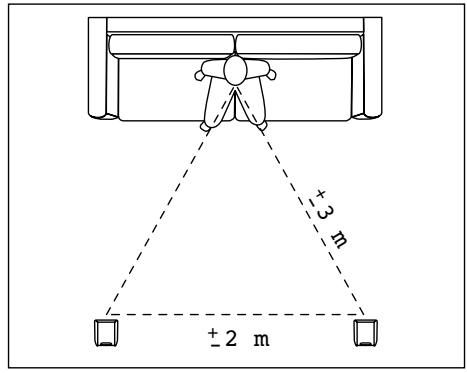

Sib en stéréo

Placez les enceintes à égale distance du point d'écoute, afin d'obtenir une réponse équilibrée.

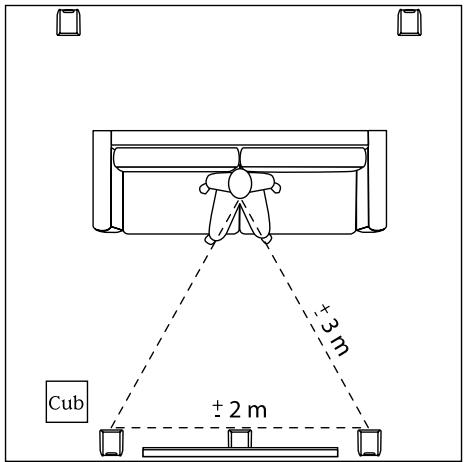

Sib en home cinéma

Les haut-parleurs d'Sib sont blindés. Sib peut donc être utilisée en enceinte centrale ou à proximité d'un téléviseur sans danger pour ce dernier.

Nous vous recommandons de paramétrer vos enceintes Sib en mode "SMALL" ou "NARROW" dans le menu de votre amplificateur audio vidéo.

Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub, spécialement conçu pour accompagner Sib.

Pour plus d'informations, référez-vous à son manuel d'utilisation.

Spécifications

Description	Enceinte deux voies bass-reflex compacte multi-uses
Haut-parleurs	1 grave-médium 125 mm blindé
Coupureasse (-6 dB)	Tweeter 19 mm blindé
Réponse en fréquences (+/- 3dB)	75 Hz - 20 kHz
Efficacité (2.8V/1m)	90 dB
Impédance nominale (EN 60065)	6 ohms
Fréquence coupure filtreet	3 kHz
Amplificateur recommendé	15 - 75 W
Total dimensions (HxLxP)	247 mm x 142 mm x 164 mm
Poids	2,1kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante:

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Modèle :, N° de série :

Nom du revendeur : Ville :

Date de l'achat :, Prix de l'achat :

Votre nom :, Âge :, Profession :

Votre adresse email :

Composition de votre installation (marque, modèle) :

• iPod, iPad, iPhone®: - Autre lecteur de musique portable : - Tuner/WebRadio DVD - Blu Ray CD/SACD - Satellite/TNT: - Ecran plat: - Amplificateur : - Autres :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur Visitedexposition, allon écoute en auditorium Fiabilité / Qualité Réputation Garantie Esthétique/Finition □ Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles :

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
