TE100-S50G - Commutateur réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	TRENDNET
Modèle	TE100-S50G
Catégorie	Commutateur réseau
Nombre de ports	5 ports Gigabit Ethernet (10/100/1000 Mbps)
Type de ports	RJ-45 avec détection automatique MDI/MDI-X
Dimensions (L x P x H)	140 x 85 x 28 mm
Poids	0,45 kg
Alimentation	Adaptateur secteur externe 5V DC, 1A
Consommation électrique	2,5 W (max)
Technologie de commutation	Store-and-forward, 802.3x flow control
Table d'adresses MAC	2 000 entrées
Mémoire tampon	128 Ko
Ventilation	Sans ventilateur (silencieux)
Indicateurs LED	Alimentation, liaison/activité par port, vitesse 1000 Mbps
Montage	Bureau ou mural (kit de montage inclus)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Plug-and-Play	Oui, aucune configuration requise
Entretien et nettoyage	Débrancher l'appareil, nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive. Assurer une ventilation adéquate.
Pièces détachées et réparabilité	Adaptateur secteur externe remplaçable. L'appareil ne contient aucune pièce réparable par l'utilisateur.
Informations générales	Conçu pour une utilisation en intérieur. Garantie limitée de 3 ans.

FOIRE AUX QUESTIONS - TE100-S50G TRENDNET

Que contient l'emballage du TRENDNET TE100-S50G ?

L'emballage contient le commutateur TE100-S50G, un adaptateur secteur externe, un guide d'installation rapide multilingue et un kit de montage mural.

Comment puis-je connecter le TE100-S50G à mon réseau ?

Branchez l'adaptateur secteur, puis connectez vos appareils (ordinateurs, routeur, etc.) aux ports RJ-45 à l'aide de câbles Ethernet. Le switch détecte automatiquement les vitesses et les câbles droits/croisés.

Que signifient les voyants LED ?

Le voyant d'alimentation (PWR) est allumé en continu. Chaque port a deux LED : une verte pour la liaison/activité (clignote en cas de trafic) et une verte/ambre pour la vitesse (vert = 1000 Mbps, ambre = 10/100 Mbps).

Le switch ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Testez avec un autre adaptateur si possible. Si le problème persiste, contactez le support TRENDNET.

Puis-je connecter le TE100-S50G à un autre switch ?

Oui, vous pouvez connecter le TE100-S50G à un autre switch ou routeur via un port RJ-45 standard. Utilisez un câble droit ; les ports sont auto-MDI/MDI-X.

Quelles sont les dimensions du TE100-S50G ?

Le switch mesure environ 140 mm de largeur, 85 mm de profondeur et 28 mm de hauteur. Il pèse environ 0,45 kg.

Le switch nécessite-t-il une configuration ?

Non, le TE100-S50G est un switch non administrable et Plug-and-Play. Branchez-le, connectez vos appareils et il fonctionne immédiatement sans configuration.

Comment monter le TE100-S50G au mur ?

Utilisez le kit de montage inclus. Fixez les supports de montage sous le switch, marquez les emplacements au mur, vissez les chevilles et clipssez le switch sur les supports.

Le switch chauffe-t-il ?

Le TE100-S50G est conçu pour dissiper la chaleur sans ventilateur. Il peut devenir tiède au toucher, ce qui est normal. Assurez une ventilation adéquate autour de l'appareil.

Quel type de câble Ethernet utiliser ?

Pour des performances optimales, utilisez des câbles CAT 5e ou CAT 6 pour les connexions Gigabit. Des câbles CAT 5 conviennent pour des vitesses inférieures.

MODE D'EMPLOI TE100-S50G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2 3. LEDs 4

Contenu de l'emballage

• TE100-S16g / TE100-S24g
• Guide d'installation rapide en plusieurs langues Cordon de secteur Kit de montage

Configuration du système

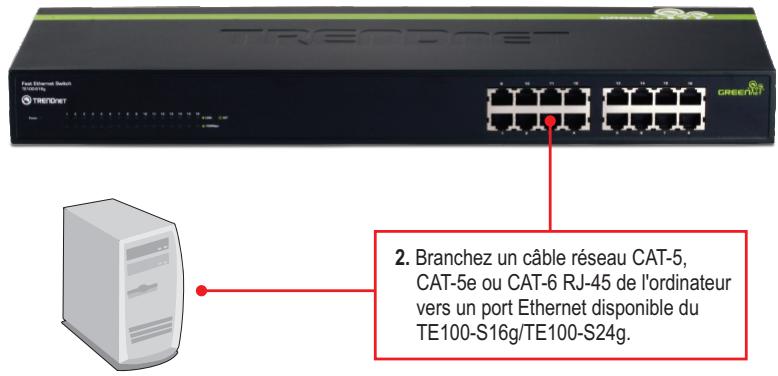

• Un ordinateur avec un adaptateur réseau correctement installé Cable CAT 5, CAT 5e ou CAT 6 pour réseaux
• La surface doit supporter au moins 1,5 kg pour le Switch
• La prise secteur doit être située à un maximum de 1,82 mètres du Switch

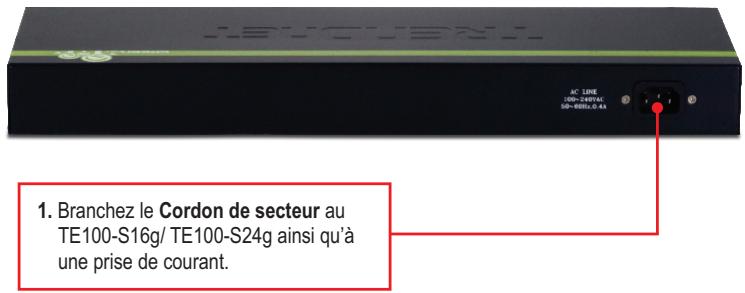

• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle est correctement connectée à l'adaptateur secteur
• Vérifiez la présence d'une source de ventilation adéquate autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch
