MODE D'EMPLOI H77M ASROCK

Merci pour votre achat d'une carte mère ASRock H77M-ITX, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme. Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance. Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, htip://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. wwwasrock com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock H77M-ITX {Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm) Guide d'installation rapide ASRock H77M-ITX CD de soutien ASRock H77M-ITX Deux câbles de données de série ATA (SATA) (en option) Un 1/O Panel Shield OR ASRock vous rappelle. « So 3)}:_ Pour bénéficier des meilleures performances sous Windows® 7 / 7 64 bits 1 Vista!” / Vista! 64 bits, il est recommandé de paramétrer l'option BIOS dans Configuration de stockage en mode AHCI. Pour plus de détails sur l'installation BIOS, référez-vous au “Mode d'emploi" sur votre CD de sup- port.

Format - Facteur de forme Mini-ITX:

6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Conception à condensateur robuste (condensateurs polymère conducteur de qualité supérieure 100% fabriqués au Japon) CPU - Prend en charge les processeurs Intel” Core" 17 /15 /13 2ème et 3ème génération sur socket LGA1155 - Conception Digi Power - 4 + 2 Power Phase conception - Prend en charge la technologie Intel® Turbo Boost 2.0 - Prise en charge des unités centrales non verrouillées de série K - Prise en charge de la technologie Hyper-Threading {voir ATTENTION 1) - Prend en charge les technologies Intel” Rapid Start et Smart Connect avec processeur Intel” Ivy Bridge CPU Chipsets - Intel® H77 Mémoire - Compatible avec la Technologie de Mémoire à Canal Double (voir ATTENTION 2) - 2 x slots DIMM DDR3 - Supporter DDR3 1600/1333/1066 non-ECC, sans amortissement mémoire (DDR3 1600 avec CPU Intel® Ivy Bridge, DDR3 1333 avec CPU Intel” Sandy Bridge) - Capacité maxi de mémoire système: 16GB {voir ATTENTION 3) - Prend en charge le profil de mémoire extrême Intel” (XMP)

Slot d'extension = 1x slot PCI Express 3.0 x16 (PCIET : mode x16) {voir ATTENTION 4)

• PCIE 3.0 n'est pris en charge qu'avec le processeur Intel” Ivy Bridge. Avec le processeur Intel” Sandy Bridge, seul PCIE 2.0 est pris en charge. VGA sur carte

• Intel” HD Graphics avec visuels intégrés (Built-in Visuals) et les sorties VGA sont uniquement pris en charge par les processeurs à GPU intégré. - Supporte Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video 2.0, Intel” InTru"" 3D, Intel” Clear Video HD Technology, Intel” Insider”, Intel” HD Graphics 2500/4000 - Pixel Shader 5.0, DirectX 11 avec CPU Intel” Ivy Bridge, ASRock H77M-ITX Motherboard

Pixel Shader 4.1, DireciX 10.1 avec CPU Intel” Sandy Bridge - Mémoire partagée max 1760MB (voir ATTENTION 5) - Trois options de sortie VGA: D-Sub, DVI-D et HDMI (voir ATTENTION 6) - Prend en charge le HDMI 1.4a avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prend en charge le DVI avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prend en charge le D-Sub avec une résolution maximale jusqu'à 2048x1536 @ 75Hz - Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio : Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis) (voir ATTENTION 7) - Prise en charge de la fonction HDCP avec ports DVI et HDMI - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI et HDMI Audio = 7,1 CH HD Audio avec protection de contenu (Realtek ALC892 Audio Codec) - Prise en charge de l'audio Premium Blu-ray. LAN - PCIE x1 Gigabit LAN 10/10/1000 Mbys - Realtek RTL8111E - Support du Wake-On-LAN - Prise en charge de la détection de cäble LAN - Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az - Supporte PXE Panneau arrière VO Panel = 1 x port clavier PS/2 = 1 x port D-Sub = 1 x port DVI-D = 1 x port HDMI - 1 x Port de sortie optique SPDIF -4 x ports USB 2.0 par défaut - 1 x Connecteur eSATA2 - 2 x ports USB 3.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - Prise HD Audio: Haut-parleur arrière / Central /Basses / ASRock H77M-ITX Motherboard

Entrée Ligne Haut-parleur frontal / Microphone {voir ATTENTION 8) SATA3 - 2 x connecteurs SATA3 6,0 Gb/s, prennent en charge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot Plug USB 3.0 = 2 x ports USB3.0 à l'arrière, prennent en charge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s - 1 x barrette USB3.0 en façade (prend en charge 2 ports USB 3.0), prend en charge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s Connecteurs = 2 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu'à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot Plug (Branchement à chaud) - 2 x connecteurs SATA3, prennent en charge un taux de transfert de données pouvant aller jusqu'à 6.0Go/s - 1 x Barrette pour module à infrarouges grand public - Connecteur pour ventilateur de CPU/Châssis Ventilateur - br. 24 connecteur d'alimentation ATX - br. 4 connecteur d'alimentation 12V ATX - Connecteur audio panneau avant - 1 x En-tête USB 2.0 (prendre en charge 2 ports USB 2.0 supplémentaires) - 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires) BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension Multi-ajustement CD d'assistance - Pilotes, utilitaires, logiciel anti-virus (version d'évaluation), CyberLink MediaEspresso 6.5 Trial, Suite multimédia ASRock MAGIX - OEM Caractéristique unique - Utilitaire ASRock Extreme Tuning (AXTU) {voir ATTENTION 9) - ASRock l'Instant Boot - ASRock Instant Flash (voir ATTENTION 10) - Chargeur ASRock APP (voir ATTENTION 11) ASRock H77M-ITX Motherboard

= ASRock SmanView (voir ATTENTION 12) - ASRock XFast USB (voir ATTENTION 13) - ASRock XFast LAN (Voir ATTENTION 14) - ASRock XFast RAM (voir ATTENTION 15) - ASRock Crashless BIOS (voir ATTENTION 16) - ASRock OMG (Online Management Guard) (voir ATTENTION 17) - ASRock Internet Flash (voir ATTENTION 18) - Technologie Lecture Marche/Arrêt ASRock (voir ATTENTION 19) - L'accélérateur hybride: - ASRock U-COP (voir ATTENTION 20) - Garde d'échec au démarrage (B.F.G.) - DEL veilleuse Surveillance système - Détection de la température de l'UC - Mesure de température de la carte mère - Tachéomètre ventilateur processeur ventilateur - Tachéomètre ventilateur châssis ventilateur - Ventilateur silencieux pour unité centrale/chässis (permet le réglage automatique de la vitesse du ventilateur pour châssis, selon la température de l'unité centrale) - Commande de ventilateur CPU/Châssis à plusieurs vitesses - Monitoring de la tension: +12V, +5V, +3.3V, Voore

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)| {voir ATTENTION 22)

• Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http:/hww.asrock.com ATTENTION Il est important que vous réalisiez qu'il y a un certain risque à effectuer l'overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l'overclocking. L'overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c'est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l'overclocking. ASRock H77M-ITX Motherboard

En ce qui concerne le paramétrage “Hyper-Threading Technology", veuillez consulter la page 43 du manuel de l'utilisateur sur le CD tech- nique. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d'intégrer la Technologie de Mémoire à Canal Double, assurez- vous de bien lire le guide d'installation des modules mémoire en page 17. pour réaliser une installation correcte. Du fait des limites du système d'exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / Vista"” / XP. Avec Windows® OS avec CPU 64 bits, il n'y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la mémoire que Windows® ne peut pas utiliser. Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge, PCI Express ne fonctionnera qu'en vitesse PCI Express Gen 2. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la Intel” website pour les informations recentes SVP. Vous pouvez choisir de n'utiliser que deux moniteurs sur trois. Les moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même temps. En outre, avec l'adaptateur DVI-HDMI, le port DVI-D peut prendre en charge les mêmes fonctions que le port HDMI. xwCC et Deep Color ne sont pris en charge que sous Windows® 7 64- bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en charge 12bpc en EDID. HBR est pris en charge sous Windows® 7 64-bit / 7 1 Vista!” 64-bit / Vista”. Pour l'entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il affiche les valeurs principales de votre système. Dans Contrôle du ventilateur, il affiche la vitesse du ventilateur et la température, que vous pouvez ajuster. Dans Overclocking, vous pouvez overclocker la fréquence du CPU pour améliorer les performances du système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un profil et les partager avec vos amis. Vos amis pourront alors installer le profil OC sur leur système pour utiliser les mêmes réglages OC. Dans IES (Intelligent Energy Saver — Fonction intelligente d'économie d'énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne ASRock H77M-ITX Motherboard

sont pas utlisées, sans diminuer les performances de l'ordinateur. Veuillez visiter notre site Web pour plus d'informations sur l'utilisation des fonctions de l'utilitaire ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http:/ww.asrock.com .. O ASRock Instant Flash 6 um utilitärio de flash do BIOS incorporado na meméria Flash ROM. Esta prätica ferramenta de actualizaçäo do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utiitärio, poderä premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuraçäo do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar © novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rigido, em seguida, poderé actualizar o BIOS com apenas alguns cliques sem ter de utlizar outra disquete ou outro complicado utiitärio de flash. Note que a unidade flash USB ou a unidade de disco rigido devem utiizar o sistema de ficheiros FAT32/16/12. Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhoneñPadñPod Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffi d'installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu'à 40% plus vite qu'avant. Le chargeur ASRock APP vous permet de charger rapidement et simulta- nément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille (St), Suspension à la RAM (S3), hibernation (54) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit. Site web ASRock : http:/www.asrockcom/Feature/AppCharger/index.asp SmartView, une nouvelle fonction du navigateur Internet, est une page de démarrage intelligente de IE, comportant à la fois vos sites Internet les plus visités, votre historique, vos amis Facebook et l'actualité en temps réel, le tout sur une vue optimisée pour une expérience de l'Internet encore plus personnelle. Les cartes mères ASRock sont équipées en exclusivité de l'utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez vous assurez que votre version de système d'exploitation est Windows® 7 / 7 64 bits / Vista"* / Vista” 64 bits, et que vous utilisez le navigateur IE8. Site Internet ASRock : http://ww.asrock.com/Featurel SmarViewlindex.asp .. ASRock XFast USB permet d'améliorer les performances de votre péri- phérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique. .. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d'application LAN : Vous pouvez configurer votre priorité d'application idéalement et/ou ajouter des nouveaux pro- grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité de jeux en ligne plus haute, cela peut réduire la latence dans les jeux. ASRock H77M-ITX Motherboard

Forme du trafic : Vous pouvez regarder des vidéos HD YouTube et té- lécharger simultanément des fichiers. Analyse en temps réel de vos don- nées : Avec la fenêtre d'état, vous pouvez facilement reconnaître les flux de données que vous êtes en train de transférer. . ASRock XFast RAM est une nouvelle fonction intégrée à l'utilitaire ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l'espace mémoire que les processeurs du système d'exploitation Win- dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps de chargement des sites Internet précédemment visités, ren- dant la navigation sur le web plus rapide que jamais. Il rend également l'utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu'il réduit la fréquence d'accès à vos SSD ou HDD afin d'accroitre leur durée de vie utile. . ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur BIOS sans qu'ils aient à craindre un plantage ou une défaillance. Si l'alimentation venait à être coupée durant la mise à jour du BIOS, AS- Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS une fois le courant rétabli. Veuillez noter que les fichiers BIOS doivent être placés dans le répertoire racine de votre disque USB. Seuls les ports USB2.0 sont compatibles avec cette fonction. . Grâce à OMG, les administrateurs ont la possibilité de créer un couvre- feu Internet ou de limiter l'accès à Internet à des périodes spécifiques. Choisissez entre les options [Quotidien], [Jour de la semaine] ou [Jours de la semaine et week-ends], puis programmez l'heure de début et de fin de l'accès Internet accordé à d'autres utilisateurs. Afin d'éviter tout contournement du système OMG par les utilisateurs, des comptes invité sans autorisation d'accès à la modification de l'heure système sont req- uis. .… La fonction Intemet Flash recherche les mises à jour disponibles pour le microprogramme UEFI sur nos serveurs. En d'autres termes, le système est capable de détecter automatiquement la mise à jour UEFI la plus récente sur nos serveurs et la transmet sans avoir à accéder au système d'exploitation Windows. Veuillez noter que le service DHCP doit être ac- tivé sur votre ordinateur pour pouvoir utiliser cette fonction. . La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs d'expériencer l'audio incroyable à partir d'appareils audio portables comme un lecteur MP3 ou un téléphone portable, sur votre PC, même lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans les environnements informatiques. Lorsqu'une surchauffe du CPU est détectée, le système s'arrête automa- tiquement. Avant de redémarrer le système, veuillez vérifier que le ven- tilateur d'UC sur la carte mère fonctionne correctement et débranchez le cordon d'alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n'oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l'installation du PC. ASRock H77M-ITX Motherboard

ASRock XFast RAM n'est pas pris en charge par Microsoft” Windows” XP / XP 64-bit. Les technologie Intel” Smart Connect et ports Intel” USB

3.0 n'est pas pris en charge par Microsoft® Windows” Vista" / Vista’" 64-

bit/ XP / XP 64-bit. . EuP, qui signifie Energy Using Product (Produit Utilisant de l'Energie), est une disposition établie par l'Union Européenne pour définir la con- sommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d'arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d'Intel’, l'alimentation électrique EuP doit correspondre à la norme, qui est que l'efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails.

1.3 Réglage des cavaliers

L'ilustration explique le réglage des cava- liers. Quand un capuchon est placé sur les broches, le cun capuch cavalier est « FERME ». Si au- on ne relie les broches,le cava- La lier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 LE GG LEE sont « FERMEES » quand le capuchon est shot _ placé sur ces 2 broches. Le cavalier Description Effacer la CMOS 12 23 (&LRcMOS+) x CH (voir p.2 fig. 18) Paramètres Effacer la par défaut cmos Remarque : CLRCMOS1 vous permet d'effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la configuration originale, veuillez éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5 secondes. Veuillez cependant ne pas effacer le CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l'éteindre avant de continuer avec l'opération d'effacement du CMOS. Veuillez noter que le mot de passe, la date, l'heure, le profil par défaut de l'utilisateur, 1394 GUID et l'adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock H77M-ITX Motherboard

1.4 En-têtes et Connecteurs sur Carte

4\ Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. à NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles! Connecteurs Série ATA2 Ces deux connecteurs Série SATA 2 (SATA 2: voir p.2 No.4) ATA2 (SATA2) prennent en (SATA3: voir p.2 No 5) charge les câbles SATA pour les périphériques de stockage EYE internes. L'interface SATA2 actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Gb/s. Connecteurs Série ATA3 Ces deux connecteurs Série {SATA_0: voir p.2 No. 3) SATA_O ATA3 (SATA3) prennent en (SATA: voir p.2 No. 2) charge les câbles SATA pour les périphériques de stockage SATA internes. L'interface SATA3 actuelle permet des taux transferts de données pouvant aller jusqu'à 6,0 Gb/s. Câble de données Toute cote du cable de data Série ATA (SATA) SATA peut etre connecte au {en option) disque dur SATA / SATA2 / SATA3 ou au connecteur SATA2 1 SATA3 sur la carte mere. En-tête USB 2.0 sur En plus des quatre ports USB (US84 5 br 9) T 2.0 par défaut sur le panneau {voir p2 No.7) ESS, il y a une barrette USB 2.0 sur la carte mère. Cette barrette USB 2.0 peut prendre en charge deux ports USB 2.0. ASRock H77M-ITX Motherboard

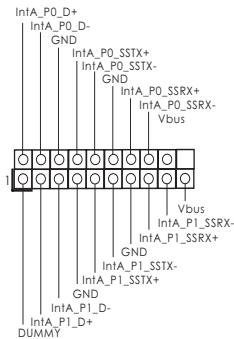

En-tête USB 3.0 {USB3_3_4 br 19) {voir p.2 No. 12) mao En plus des deux ports USB "a 3.0 par défaut sur le panneau EN ES, il y a une barrette USB 3.0 Aer sur la carte mère. Cette barrette USB 3.0 peut prendre en charge deux ports USB 3.0. Cette barrette peut être utilisée (IR br4) me pour connecter des récepteur. {voir p22 No. 10) ares

Connecteur audio panneau exo C'est une interface pour un PEsENcEs (HD_ AUDIO br. 9) Los câble avant audio en façade qui {voir p2 No. 15) Ou Re l permet le branchement et le contrôle commodes de périphériques audio.

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil

# A de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio

du panneau avant conformément à la procédure ci-dessous: A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT-_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97. E. Pour activer le micro avant. Pour les systèmes d'exploitation Windows® XP / XP 64 bits : Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez sur “FrontMic” (Micro avant). Pour les systèmes d'exploitation Windows® 7 / 7 64 bits / Vista!” / Vista!“ 64 bits : Allez sur l'onglet ‘FrontMic* (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume" (Volume d'enregistrement). ASRock H77M-ITX Motherboard

sIDSUD14 En-tête du panneau système (PANELA br. 9) {voir p.2 No. 8) Cet en-tête permet d'utiliser plusieurs fonctions du panneau système frontal. Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. PWRBTN (Interrupteur d'alimentation): Connectez ici le connecteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon de mettre votre système hors. tension avec l'interrupteur d'alimentation. RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement. PLED (DEL alimentation système): Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le voyant DEL est éteint lorsque le système est en mode veille S4 ou lorsqu'il est éteint (S5). HDLED (DEL activité du disque dur): Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données. Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches. Connecteur pour châssis ventilateur Branchez les câbles du (CHA_FANH br. 4) (voir p2 No. 17) san seb conso ventilateur aux connecteurs SANS É] pour ventilateur et faites a correspondre le fil noir à la broche de terre. ASRock H77M-ITX Motherboard

Connecteur du ventilateur Veuillez connecter le câble de de l'UC (CPU. FAN br. 4) {voir p2 No. 16) ventilateur d'UC sur ce connecteur et brancher le fil

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuilez le connecter aux broches 1-3. noir sur la broche de terre. Installation de ventilateur à 3 broches + Broches 1-3 connectées (ADXPWRI br 24) En-tête d'alimentation ATX 2 Veuillez connecter l'unité d'alimentation ATX sur cet en- (esterispisieresits) 2 1 tête. {voir p2 No. 9) Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et

20-Installation de l'alimentation électrique ATX 12 Connecteur ATX 12V Veuillez connecter une unité LATXI2VA br4) {voir p.2 No. 19) d'alimentation électrique ATX 12V sur ce connecteur.

2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser <F2> ou <Del> pendant le POST (Power-On- Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Cti> + <AIb> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utiltaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous- menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows”: 7 17 64 bits / Vista” / Vista!" 64 bits / XP / XP 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si “AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, locali- sez dans le CD technique le fichier “ASSETUP.EXE" dans le dossier BIN et double- cliquez dessus pour afficher les menus. ASRock H77M-ITX Motherboard
