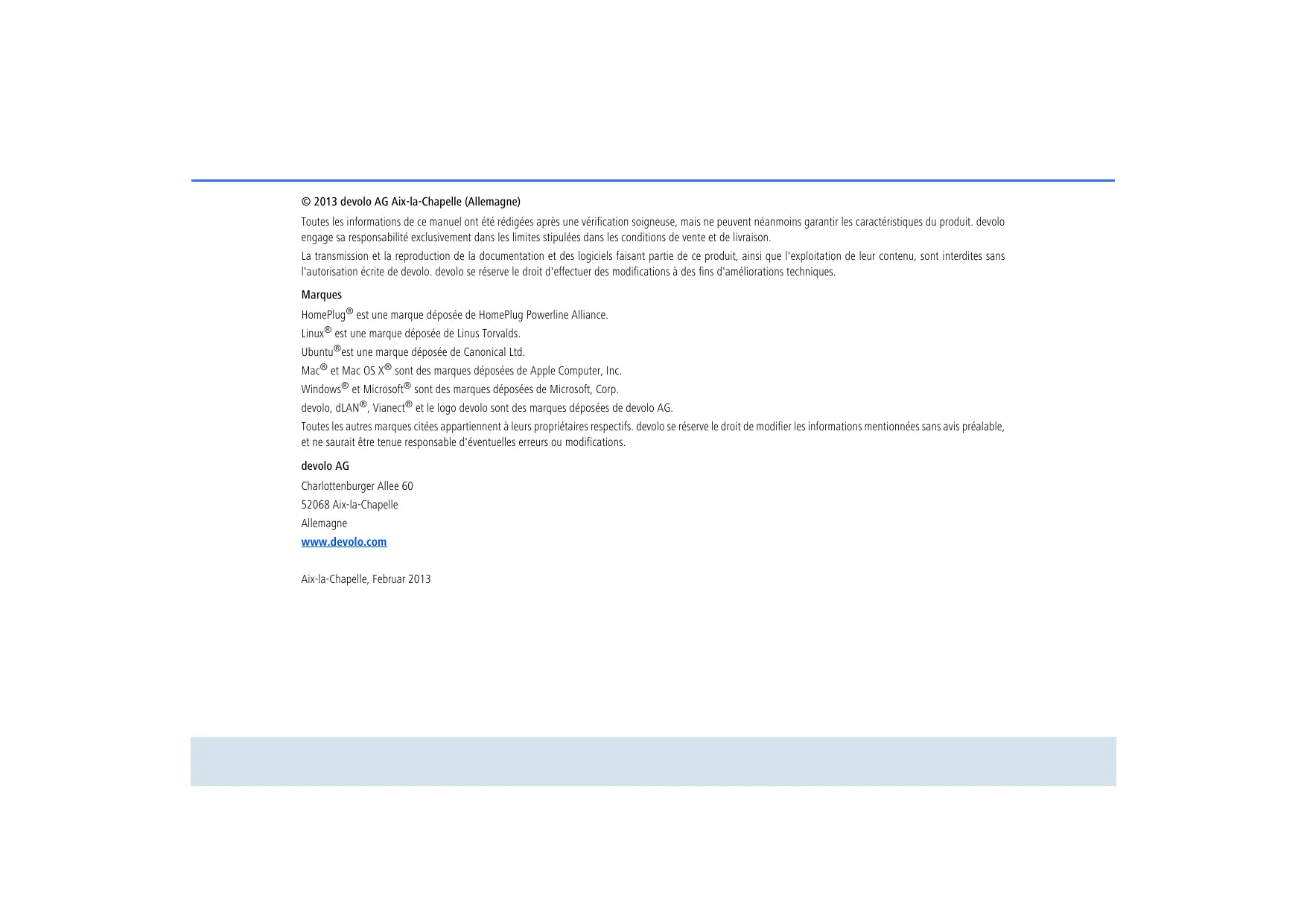

HomePlug® est une marque déposée de HomePlug Powerline Alliance. Linux® est une marque déposée de Linus Torvalds. Ubuntu®est une marque déposée de Canonical Ltd. Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc. Windows® et Microsoft® sont des marques déposées de Microsoft, Corp. devolo, dLAN®, Vianect® et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. devolo AG Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne www.devolo.com Aix-la-Chapelle, Februar 2013 Avec le dLAN 500 duo, vous créez votre propre réseau à domicile en quelques instants. Puisque les données sont véhiculées dans l'installation électrique existante grâce à l'ingénieuse technologie dLAN, la pose de nouveaux câbles est inutile. Les points forts du dLAN 500 duo sont ses deux connecteurs réseau : ainsi, deux appareils se trouvant dans la même pièce, par exemple un ordinateur et un disque dur NAS ou une box et une console de jeu, sont connectés à tous les autres appareils du réseau et à Internet très rapidement. Grâce à son design et à la petite taille du boîtier, le dLAN 500 duo peut être mis en place discrètement presque partout. Pour protéger vos données, le chiffrement selon la méthode AES 128 bits (Advanced Encryption Standard) est activé très simplement par simple pression sur un bouton du dLAN 500 duo. En outre, le mode d'économie d'énergie breveté installé en série sur ces appareils fait automatiquement baisser la consommation d'énergie.
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification. Remarque très importante dont le nonrespect peut entraîner des dommages. Remarque importante dont il est recommandé de tenir compte. Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil. Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écridevolo dLAN 500 duo
à support@devolo.fr support@devolo.be !
La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet www.devolo.com dans la zone de téléchargement.
économisez de l'électricité sans devoir y penser. Quand la consommation d'énergie diminue, le compteur tourne plus lentement – et chaque minute pendant laquelle l'adaptateur est en mode d'économie d'énergie signifie une économie d'argent.

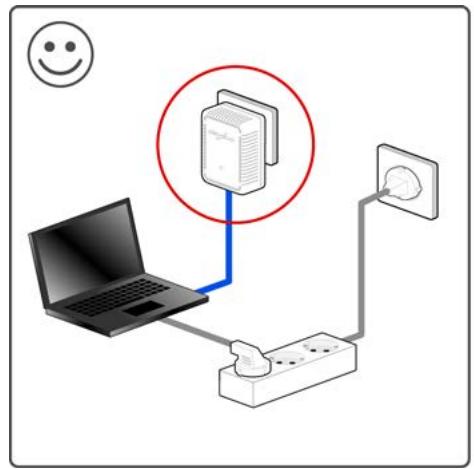

Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur éteint est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous recommandons de brancher l'ordinateur sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.
쎲 Le cryptage AES moderne est activé simplement 쑗 en appuyant sur un bouton se trouvant sur le boîtier ou 쑗 par le logiciel devolo dLAN Cockpit pour PC (Windows XP/Windows Vista/Windows 7/Windows 8), Mac et Linux. 쎲 Le mode d'économie d'énergie intelligent breveté : Dynamic PowerSave réduit automatiquement la consommation en mode veille.
쎲 Les dimensions réduites du boîtier permettent une mise en place particulièrement discrète et souple dans la pièce. 쎲 La fonction Qualité de Service (QoS, Quality of Service) et les vitesses de transmission atteignant 500 Mbits/s permettent d'utiliser des applications très exigeantes en termes de débit.
Image en fonction du pays
Le témoin lumineux (DEL) indique l'état du dLAN 500 duo par des clignotements différents : 쎲 La DEL clignote lentement (toutes les 2 secondes) quand le dLAN 500 duo est branché sur le réseau électrique mais qu'il n'y a pas de connexion dLAN. 쎲 La DEL est allumée quand le dLAN 500 duo est opérationnel et que la connexion dLAN est active. 쎲 La DEL clignote rapidement pendant l'opération de cryptage (pairing) dans le réseau dLAN. 쎲 La DEL clignote à intervalles irréguliers (1 s / 15 s) pendant que le dLAN 500 duo est en mode d'économie d'énergie.
(par exemple l'ordinateur) est de nouveau mis sous tension, votre appareil dLAN est également accessible via le réseau électrique.
Le logiciel de devolo est prêt à être téléchargé sur www.devolo.com/500duo. Après avoir téléchargé le fichier d'installation sur votre ordinateur, exécutez-le en double-cliquant. L'assistant d'installation installe les logiciels dLAN Cockpit pour le fonctionnement de l'adaptateur sous le système d'exploitation Windows. dLAN Cockpit détecte tous les adaptateurs dLAN à portée dans votre réseau dLAN affiche les informations sur la connexion et crypte votre réseau dLAN individuellement.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les informations sur les performances atteintes par votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des appareils dLAN. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer 쒁 Tous les programmes 쒁 devolo.
Le logiciel de devolo est prêt à être téléchargé sur www.devolo.com/500duo. Après avoir téléchargé le fichier d'installation sur votre ordinateur, exécutez-le en double-cliquant.
Le mot de passe dLAN peut être fixé automatiquement à l'aide du bouton de cryptage (voir 4.2 Crypter le réseau dLAN par simple pression de bouton), ou manuellement à l'aide du dLAN Cockpit (voir 4.3 dLAN Cockpit).

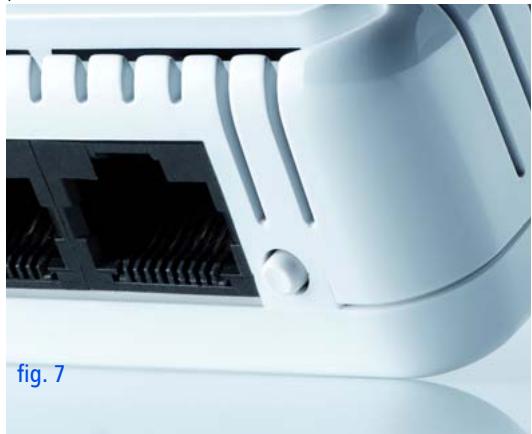

Pour crypter un réseau dLAN dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire.
– d'abord sur le bouton de cryptage (1 seconde) d'un

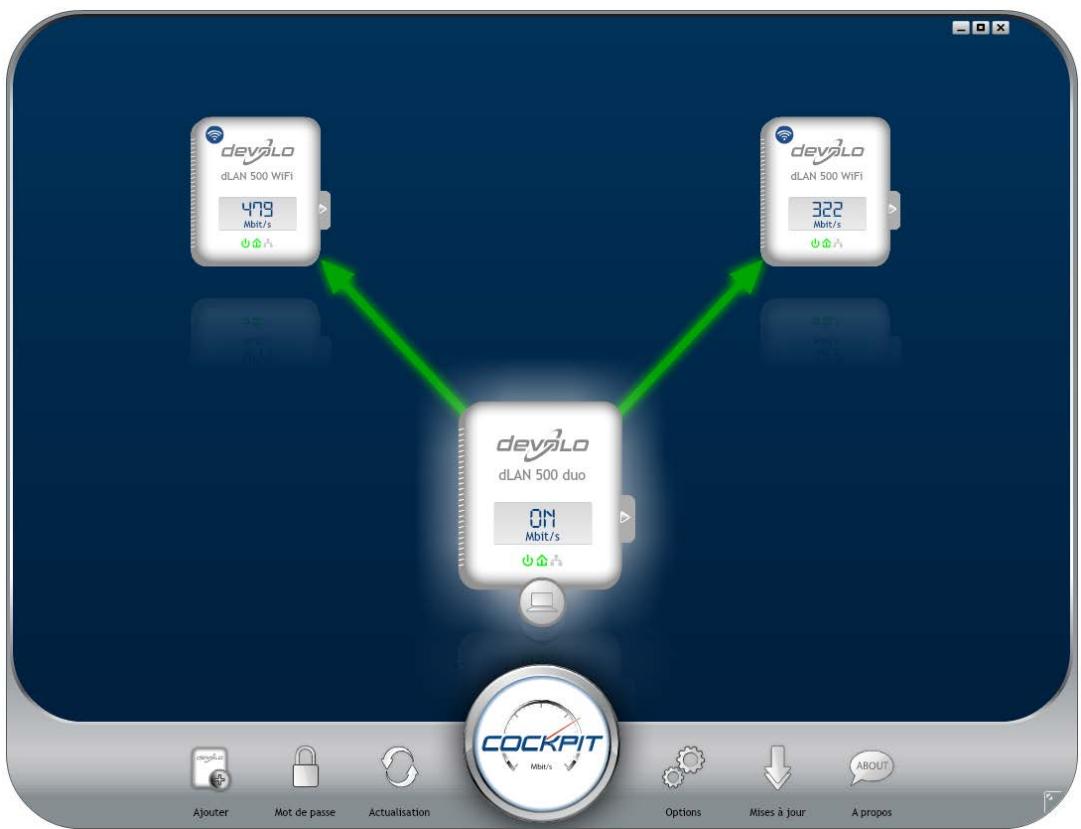

L'adaptateur mis en évidence au centre du réseau dLAN par l'icône ci-contre symbolise le périphérique connecté localement. Si vous avez connecté localement plusieurs périphériques dLAN, vous pouvez basculer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN correspondant et le mettre en évidence.
쎲 en cliquant sur les onglets visibles sur le côté de chaque adaptateur affiché. Pour mettre à jour l'affichage des périphériques détectés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation.
쎲 vert : La connexion réseau permet le streaming HD vidéo. 쎲 orange : La connexion réseau permet le streaming SD vidéo et jeux en ligne. 쎲 rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet. Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Les options de réglage indiquées cidessus varient suivant les fonctions et l'équipement de votre adaptateur. Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent être transmises à devolo.
Les données envoyées à devolo comprennent des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
Si vous utilisez des adaptateurs dLAN ne possédant pas de bouton de cryptage, le cryptage des données doit être configuré avec dLAN Cockpit. Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJRKMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.
Après l'exécution de dLAN Cockpit, le logiciel recherche l'adaptateur dLAN connecté directement à votre ordinateur. Ajouter des adaptateurs Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN, l'adaptateur est ajouté dans le réseau configuré et affiché dans la fenêtre du logiciel. Entrer le mot de passe réseau Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau commun valable pour tous les adaptateurs enregistrés dans le réseau. Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de devolo dLAN 500 duo
Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN. Quand dLAN Cockpit est exécuté une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des périphériques et des numéros de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adaptateur ajouté.
쎲 Branchez les appareils dans des prises différentes et évitez d'utiliser le même bloc multiprises.
N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution ! 쎲 Utilisez le produit uniquement dans un local sec. 쎲 Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni. La prise murale devrait se trouver à proximité des composants réseau connectés. L'adaptateur et les composants réseau devraient être accessibles facilement. 쎲 N'introduisez aucun objet dans les ouvertures du produit. devolo dLAN 500 duo
쎲 Pour couper l'alimentation du produit, débranchez la prise de courant. 쎲 N'exposez pas le produit au rayonnement direct du soleil. 쎲 Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes. 쎲 Le produit ne doit pas être placé à proximité immédiate d'un radiateur. 쎲 Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. 쎲 Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide. 쎲 Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
쎲 En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants : 쑗 La prise est endommagée. Il y a un risque d'électrocution !
쑗 Le produit a été exposé à la pluie ou mis en contact avec de l'eau. 쑗 Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. 쑗 Le boîtier du produit est endommagé.
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes : 1 a)
Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation allemande sur les appareils électriques
Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur. 6
La garantie est exclue en particulier dans les cas suivants :
