TX-NR616 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur AV 7.2 canaux
Caractéristiques techniques principales	Dolby TrueHD, DTS-HD Master Audio, 4K Ultra HD, HDR, Wi-Fi, Bluetooth
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	435 x 173 x 329 mm
Poids	8,5 kg
Compatibilités	Compatible avec les formats audio HD, HDMI 2.0, AirPlay
Puissance	100 W par canal (8 ohms)
Fonctions principales	Streaming audio, Multiroom, Accès à des services de musique en ligne
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Onkyo
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable et ventilée
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio/vidéo avant l'achat

FOIRE AUX QUESTIONS - TX-NR616 ONKYO

Comment réinitialiser mon ONKYO TX-NR616 aux paramètres d'usine ?

Pour réinitialiser votre ONKYO TX-NR616, éteignez l'appareil, puis maintenez enfoncé le bouton 'SETUP' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que 'CLEAR' apparaisse à l'écran.

Pourquoi mon ONKYO TX-NR616 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le cordon d'alimentation n'est pas endommagé. Si le problème persiste, essayez de remplacer le fusible.

Comment connecter mon ONKYO TX-NR616 à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT de l'ONKYO TX-NR616 à un port HDMI de votre téléviseur. Sélectionnez ensuite la source HDMI appropriée sur votre téléviseur.

Comment résoudre les problèmes de son sur mon ONKYO TX-NR616 ?

Vérifiez que le mode audio est correctement configuré sur votre appareil. Assurez-vous que les câbles des enceintes sont correctement branchés et que les enceintes sont allumées. Testez également avec une autre source audio.

Mon ONKYO TX-NR616 ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que le mode Wi-Fi est activé dans les paramètres de l'appareil. Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que vous entrez le bon mot de passe. Redémarrez votre routeur si nécessaire.

Comment mettre à jour le firmware de mon ONKYO TX-NR616 ?

Connectez votre ONKYO TX-NR616 à Internet, puis accédez à 'Setup' > 'Network' > 'Firmware Update'. Suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Pourquoi mon ONKYO TX-NR616 ne lit-il pas certains fichiers audio ?

Assurez-vous que les fichiers audio sont dans un format compatible avec l'ONKYO TX-NR616, comme MP3, WAV ou FLAC. Vérifiez également que le support de stockage est correctement connecté et fonctionnel.

Comment changer la langue de l'interface de mon ONKYO TX-NR616 ?

Accédez à 'Setup' > 'Language' dans le menu de l'appareil et choisissez la langue souhaitée.

Mon ONKYO TX-NR616 chauffe-t-il trop, est-ce normal ?

Il est normal que l'appareil chauffe pendant une utilisation prolongée. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour la ventilation et évitez de le placer dans un espace confiné.

MODE D'EMPLOI TX-NR616 ONKYO

Assurez-vous que vous disposez bien des accessoires suivants :

① Antenne FM intérieure (2) Antenne cadre AM ③ Étiquettes pour les câbles d'enceinte ④ Télécommande et deux piles (type AA/R6) (5) Micro de configuration des enceintes L'ampli-tuner AV peut configurer automatiquement les enceintes et le surround, afin que vous puissiez profiter aisément d'un son surround adapté à votre environnement d'écoute. Branchez le micro fourni au l'ampli-tuner AV et suivez les instructions à l'écran.

Lors d'une configuration automatique des enceintes, connectez votre téléviseur à l'ampli-tuner AV et faites en sorte que la pièce soit aussi silencieuse que possible.

Utilisation de la télécommande

Piles (AA/R6)

Capteur de télécommande

Remarque

Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.

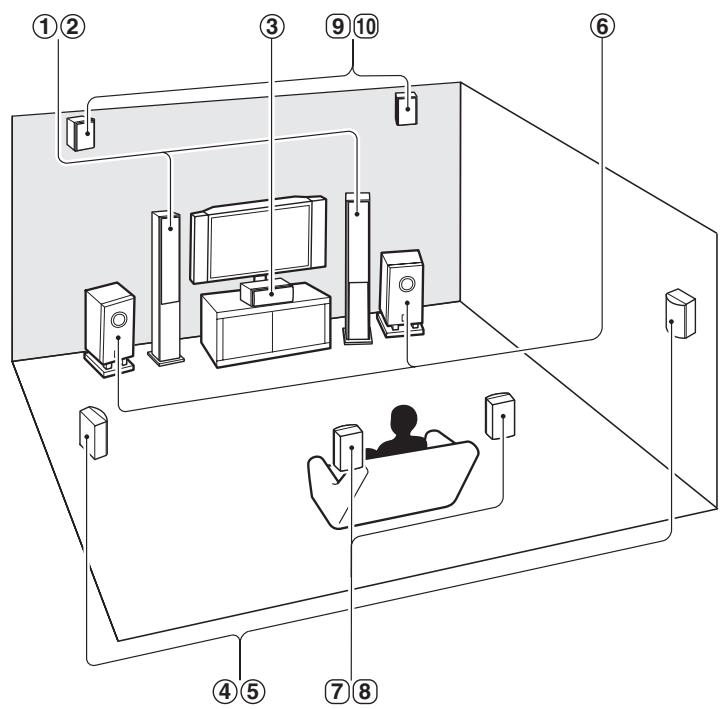

1. Branchement de vos enceintes

Enceintes avant Enceinte centrale Enceintes surround Subwoofer(s) Enceintes surround arrière Enceintes avant hautes

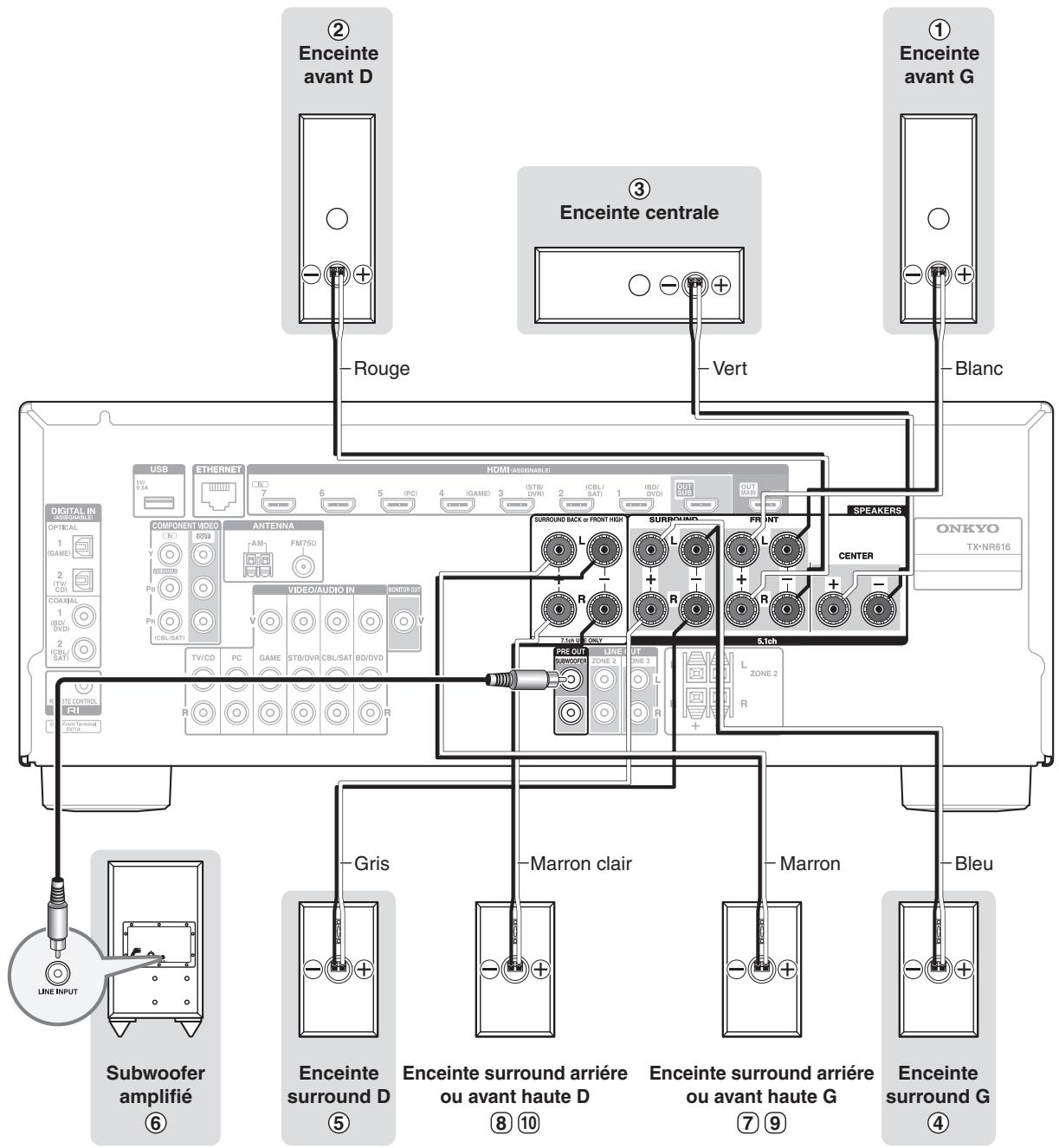

Configuration enceinte

5.1 canaux: ①②③④⑤⑥ 7.1 canaux: ①②③④⑤⑥ + ⑦⑧ 7.1 canaux: ①②③④⑤⑥ + ⑨⑩

2. Raccordement de vos appareils

Branchement d'appareils au moyen d'un câble HDMI Les appareils branchés sur chaque borne (BD/DVD, GAME, etc.) peuvent être sélectionnés avec les boutons de sélecteur d'entrée du même nom sur le panneau avant. Notez que ces affectations par défaut peuvent être changées. Pour plus de détails, veuillez consulter le manuel d'instructions.

Écouter de l'audio TV (Optionnel) Choisissez une connexion audio adaptée à votre téléviseur (sans Audio Return Channel).

Conversion ascendante de vidéo via HDMI Si vous avez raccordé votre téléviseur à l'ampli-tuner AV à l'aide d'un câble HDMI, vidéo composite et vidéo composant peuvent être converties et restituées par HDMI OUT MAIN.

Branchement d'appareils sans câble HDMI

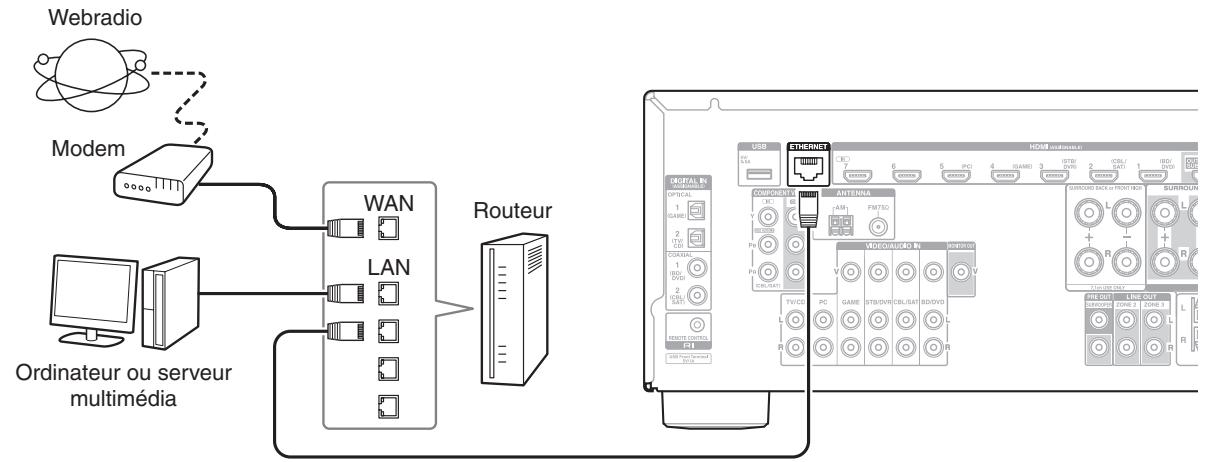

Connexion au réseau (optionnel)

Le schéma suivant indique comment brancher l'ampli-tuner AV à votre réseau domestique. Dans cet exemple, il est branché au port LAN d'un routeur disposant d'un commutateur 100Base-TX 4 ports intégré.

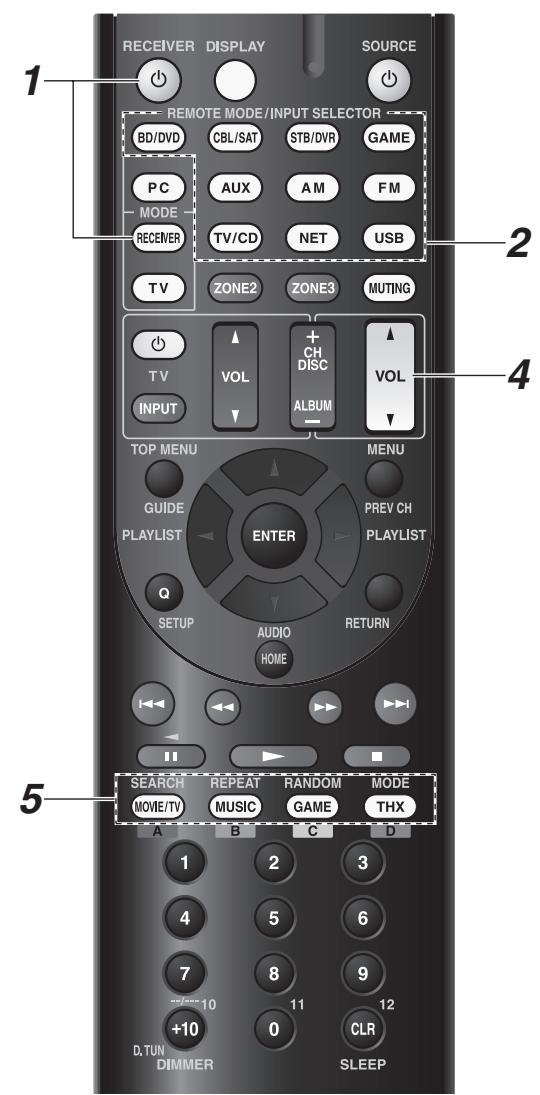

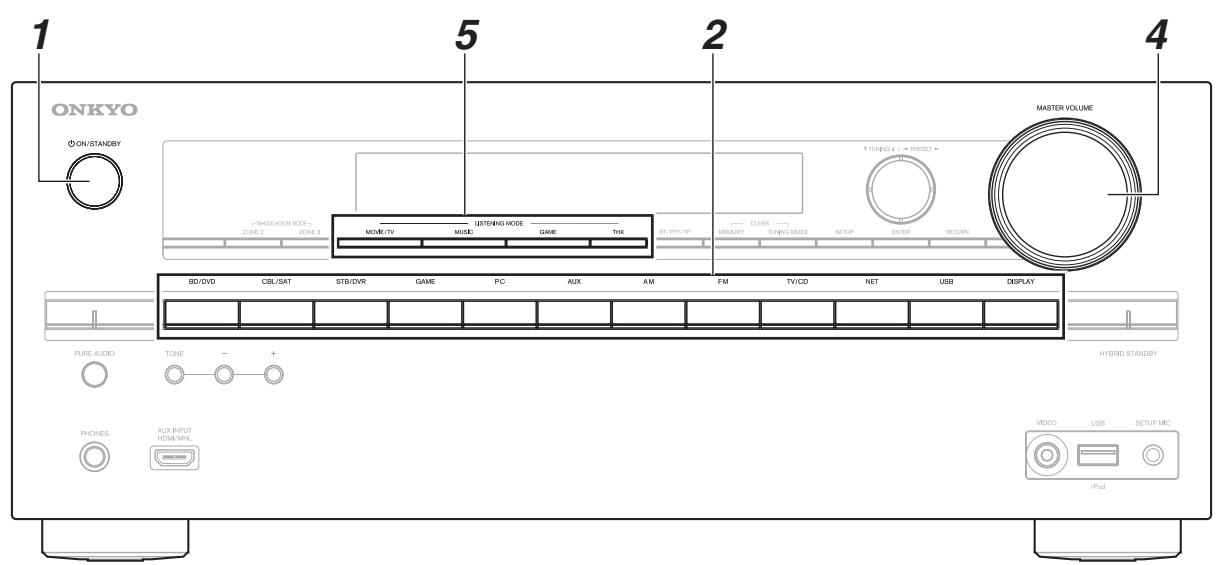

3. Mise sous tension et opérations de base

1. Mise sous tension de l'ampli-tuner AV. 2. Permet de sélectionner une source d'entrée. 3. Lancez la lecture sur l'appareil source. 4. Réglez le volume. 5. Sélectionnez un mode d'écoute et profitez de la musique!

4. Utilisation de l'interface utilisateur de réglage

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Conseil

• Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

Configuration rapide

La configuration rapide fournit un accès rapide aux paramètres fréquemment utilisés. Ce menu vous permet de modifier les réglages et d'afficher les informations en cours. Utilisation de la configuration rapide

SETUP

Navigation entre les menus

Input

Vous devez sélectionner la source d'entrée tout en affichant les informations liées.

Audio

Vous pouvez modifier différents paramètres audio tels que les commandes de tonalité, les niveaux du subwoofer et du canal central.

Information

Vous sous-pouvez afficher différentes informations concernant la source d'entrée sélectionnée.

Mode Écoute

Vous pouvez sélectionner les modes d'écoute qui sont regroupés en catégories.

Fermeture du menu

SETUP

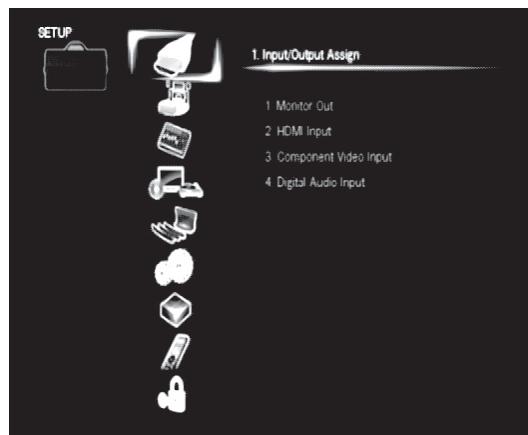

Menu de configuration (menu principal)

Le menu de configuration fournit un mode étendu incluant des paramètres pour utilisateurs avancés. Tous les réglages sont organisés dans une structure ergonomique, qui couvre l'ensemble de la zone de l'écran de télévision. - Ouverture du menu de configuration (Menu principal)

Navigation entre les menus

Permet de revenir au menu principal

RETURN

Fermeture du menu

Remarque

• Cette procédure peut également être effectuée sur l'ampli-tuner AV, à l'aide de la touche SETUP, du curseur et du bouton ENTER.

Panneau avant

(Modèles nord-américains)

(Modèles européens)

Chaque bouton de sélecteur d'entrée (BD/DVD, GAME, etc.) sélectionne la borne d'entrée du même nom sur le panneau arrière. Notez que ces affectations par défaut peuvent être changées. Pour plus de détails, veuillez consulter le manuel d'instructions.

① Permet de mettre l'ampli-tuner AV en marche ou en veille. ② Permet de selectionner la Zone 2/3. ③ Le capteur de télécommande reçoit les signaux émis par la télécommande. ④ Fournit diverses informations. ⑤ Permet de sélectionner les modes d'écoute. ⑥ (Modèles nord-américains)

DIMMER: Permet de régler la luminosité de l'écran.

⑦ Mémoire ou supprime des stations préenregistrées. ⑧ Permet de sélectionner le mode de recherche automatique ou manuelle des stations. Permet d'accéder aux menus de configuration. Lorsque vous sélectionnez la source d'entrée AM ou FM, TUNING permet de régler le tuner et PRESET permet de sélectionner les stations de radio préenregistrées. Lors d'une utilisation avec les menus OSD, ils fonctionnent comme un curseur pour sélectionner et régler les éléments. ENTER est également utilisé avec les menus OSD. 1 Permet de revenir au menu précédent. 12 Réglage du volume. 13 (Modèles nord-américains)

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés.

14 Branchez un casque stéréo standard. Permet de brancher un caméscope ou similaire pour la lecture audio/vidéo. 16 Permet de régler la tonalité. 17 Permet de sélectionner les sources d'entrée. 18 Permet d'afficher différentes informations concernant la source d'entrée sélectionnée. 19 Permet de connecter un iPod/iPhone. 20 Permet de brancher un périphérique de stockage USB ou un lecteur portable pour les fichiers musicaux. ② Branchez le micro de configuration des enceintes. 22 S'allume en fonction de l'état des paramètres de l'ampli-tuner AV. (Modèles européens)

Permet de sélectionner le mode d'écoute Pure Audio. Le timer s'allume lorsque ce mode est sélectionné.

(24) (Modèles européens)

RT/PTY/TP : Utilisé pour RDS (Radio Data System). La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

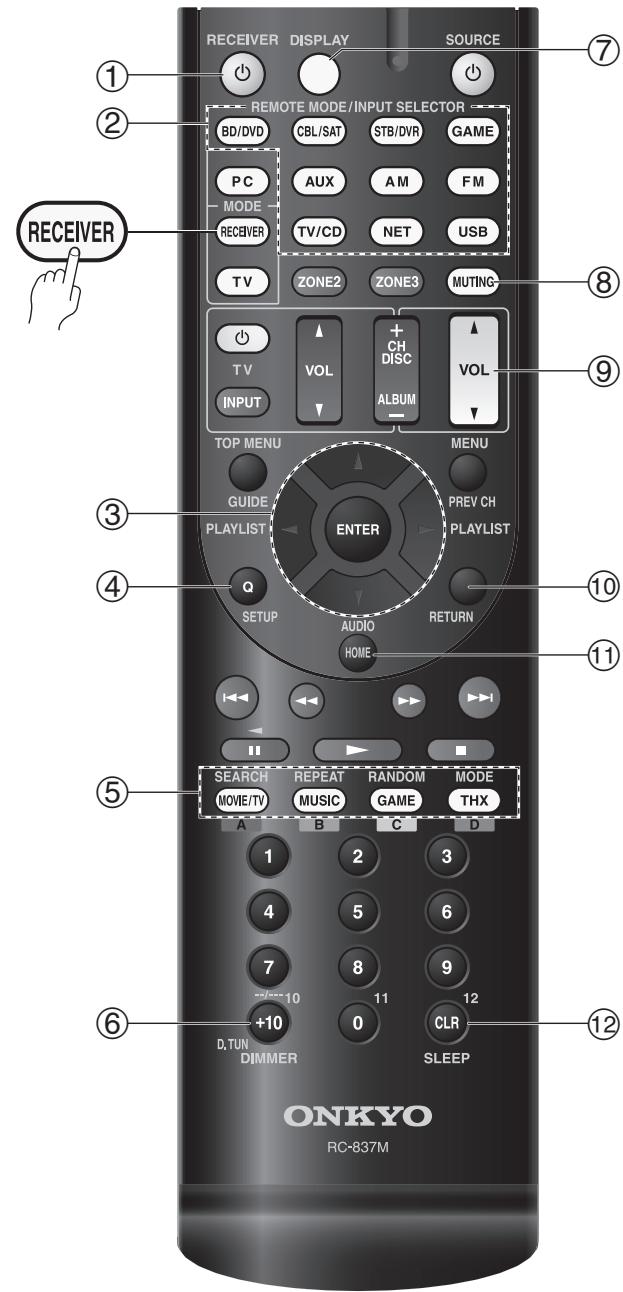

Pour utiliser l'ampli-tuner AV, appuyez sur receiver pour sélectionner le mode récepteur.

① Permet de mettre l'ampli-tuner AV en marche ou en veille. (2) Permet de sélectionner le mode de fonctionnement de la télécommande ou les sources d'entrée. ③ Permet de sélectionner et de régler des paramètres. ④ Permet d'accéder aux menus de configuration rapide. ⑤ Permet de sélectionner les modes d'écoute. ⑥ Permet de régler la luminosité de l'écran. ⑦ Permet d'afficher différentes informations concernant la source d'entrée sélectionnée. ⑧ Permet d'activer ou de désactiver le mode sourdine de l'ampli-tuner AV. ⑨ Réglage du volume. Permet de revenir au menu précédent. ⑩ Permet d'accéder au menu HOME. ⑫ Utilise pour la fonction Sleep.

L'ampli-tuner AV ne s'allume pas.

Assurez-vous que le cordon d'alimentation est correctement branché sur la prise murale.

L'ampli-tuner AV s'eteint de manière inattendue.

L'ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

Aucun son n'est produit, ou le son très faible.

Assurez-vous que la bonne source d'entrée a été sélectionnée.

Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo. Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton CBL/SAT enfoncé, appuyez sur ON/STANDBY.

« Clear » sera affiché sur l'écran de l'ampli-tuner AV et l'ampli-tuner AV passera en mode veille.

La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préprogrammées et vos paramètres personnalisés.
