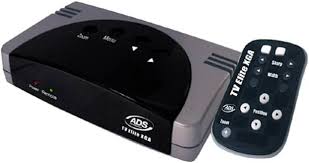

TV ELITE XGA - Accessoire pour téléviseur ADS TECH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Boîtier multimédia
Fonction principale	Convertir TV en moniteur grand écran
Résolution supportée	XGA (1024x768)
Contrôle	Télécommande incluse
Connectivité vidéo	Non précisé
Connectivité audio	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Compatibilité TV	Non précisé
Langue du manuel	Anglais
Support technique	Disponible par email et téléphone
Heures de support	Lun-Ven 7h-18h PST
Fabricant	ADS Technologies

FOIRE AUX QUESTIONS - TV ELITE XGA ADS TECH

Comment connecter l'ADS TECH TV ELITE XGA à mon téléviseur ?

Utilisez un câble VGA pour connecter la sortie VGA de l'ADS TECH TV ELITE XGA à l'entrée VGA de votre téléviseur. Assurez-vous également de connecter le câble d'alimentation.

Pourquoi je n'ai pas de signal vidéo sur mon téléviseur ?

Vérifiez que tous les câbles sont correctement connectés. Assurez-vous également que le téléviseur est réglé sur la bonne source d'entrée.

Comment ajuster la résolution de l'ADS TECH TV ELITE XGA ?

Accédez aux paramètres de votre ordinateur et modifiez la résolution d'affichage pour qu'elle corresponde à la résolution supportée par votre téléviseur.

Le son ne fonctionne pas, que faire ?

Vérifiez que le câble audio est correctement connecté et que le volume de votre téléviseur est réglé. Assurez-vous également que le son n'est pas coupé sur votre ordinateur.

Est-ce que l'ADS TECH TV ELITE XGA est compatible avec les appareils HDMI ?

Non, l'ADS TECH TV ELITE XGA utilise une connexion VGA. Pour les appareils HDMI, vous aurez besoin d'un adaptateur approprié.

Comment réinitialiser l'ADS TECH TV ELITE XGA ?

Débranchez l'appareil de la prise électrique, attendez quelques secondes, puis rebranchez-le pour effectuer une réinitialisation.

L'image est floue, que faire ?

Vérifiez les connexions des câbles et ajustez la mise au point sur le téléviseur si disponible. Vous pouvez également essayer de modifier la résolution de l'affichage sur votre ordinateur.

Où puis-je trouver le manuel d'utilisation de l'ADS TECH TV ELITE XGA ?

Le manuel d'utilisation est généralement disponible sur le site Web du fabricant ou dans l'emballage du produit. Vous pouvez également contacter le service client pour obtenir une copie.

L'ADS TECH TV ELITE XGA est-il compatible avec Windows 10 ?

Oui, l'ADS TECH TV ELITE XGA est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes installés pour un fonctionnement optimal.

MODE D'EMPLOI TV ELITE XGA ADS TECH

Guide de l'utilisateur

Configuration système:

• PC ou MAC (Blue & White G3 ou modeleUltérieur, G3 Powerbook ou modeleUltérieur)compatible IBM
• Carte VGA
• Téléviseur ou magnétoscope à sorties video (RCA ou S-VHS)

Contenu:

• Convertisseur TV Elite XGA
• Telecommande infrarouge
• Câble VGA/connecteur DIN à 8 broches de 1 m 83 (Câble d'entrée VGA)
  Cable video RCA/RCA (Composite) de 2 m 74
  Cable video S-VHS/S-VHS (Y/C) DIN à 4 broches de 2 m 74
• Câble audio jack stéreo 3,5 mm vers ferrête 3,5 mm/deux prises jacks RCA Gauche (rouge) + Droite (blanc) de 2 m 74
• Transformateur d'alimentation mural

Branchement du convertisseur TV Elite XGA à votre ordinateur

1. Débranchez le cable du moniteur de la carte graphique de l'ordinateur.
2. Branchez le cable du moniteur à la sortie VGA du convertisseur TV Elite XGA.
3. Branchez l'extrémité VGA du cable VGA/connecteur DIN à 8 broches à la carte graphique de l'ordinateur et le connecteur DIN à 8 broches à l'entrée VGA du convertisseur.
4. Branchez l'alimentation et branchez le jack d'alimentation au convertisseur.

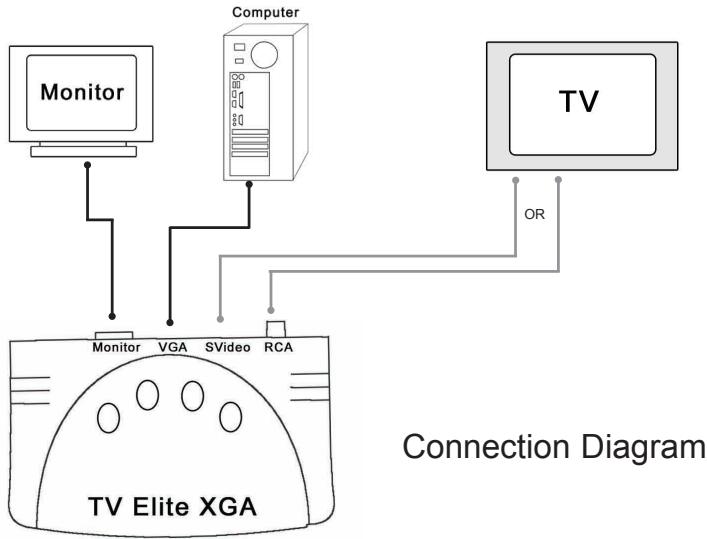

Branchement du convertisseur TV Elite XGA à votre télévisueur

1. Branchez le cable RCA ou S-VHS entre le convertisseur et la prise jack d'entrée video correspondante de votre téléviseur. L'utilisation du cable S-VHS est conseillée dans la mesure du possible. Les connexions S-VHS fournissant une meilleure qualité de l'image que les connexions video RCA.
2. Debranchez les haut-parleurs de l'ordinateur de la prise jack haut-parleur de la carte de son.
3. Branchez le jack male 3,5 mm du cable audio à la prise jack haut-parleur de la carte de son.

4. Branchez le cable haut-parleur à la prise femelle en Y 3,5 mm du cable audio.

5. Branchez les jacks RCA rouge et blanc aux prises de jack d'entrée audio Gauche et Droite du télévisueur.

6. Allumez le téléviseur et selectionnez la source d'entrée exte (Video 1 ou Entre 1) du téléviseur pour selectionner le periphérique exte me comme votre source video.

Télécommande:

La télécommande fournie avec le convertisseur TV Elite XGA est prête à l'emploi, pile incluse. Enlevez la bande de protection de la pile : la télécommande est livrée avec une pile déjà installée, mais une bande de protection en plastique recouvre la pile pour empêcher tout déchargement pendant le transport.

1. Enlevez le couvercle du tiroir à pile de la base de la télécommande.
2. Enlevez la bande plastique en faisant légèrement pression sur la pile pour que celle-ci ne-sorte pas.
3. Remettez bien la pile en place.
4. Fermez le couvercle du tiroir à pile.

Votre convertisseur est branché et prét à l'emploi.

Utilisation du convertisseur TV Elite XGA

Vous avez maintainant branché les cables audio et video entre l'ordinateur, le convertisseur et le téléviseur et pouvezCOMMencer àutiliser votre convertisseur.

1. Allumez votre ordinateur

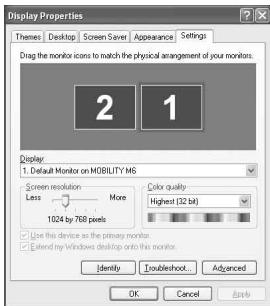

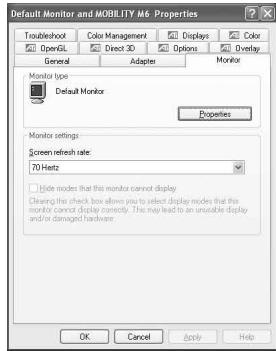

a. Vérifiez la résolution VGA – Le TV Elite XGA peut convertir toute résolution jusqu'à 1024 x 768 @ un taux de rafraîchissement de 60 Hz et des couleurs à 32 bits.
b. Le XGA ne pourrait pas convertir l'affichage en cas de résolution supérieure à 1024 x 768 ou si le taux de rafraîchissement dépasse 60 Hz pour une résolution de 1024 x 768. Il est possible d'obtenir des taux de rafraîchissement supérieurs lorsque les résolutions sont moins élevées.
c. Pour en savoir plus, voir la section: Changement de la résolution video à la page 26.

2. Mettez le TV Elite XGA sous tension

a. Vérifiez que votre convertisseur est bien branché sur le secteur!
b. Levoyant d'alimentation rouge reste toujours allumé lorsqueltransformateur est branché sur le secteur, même lorsqu'ilfonctionne en mode de consommation au repos.

3. Allumez your téléviseur.

a. Sélectionnez la source d'entrée video à laquelle vous avez branché le convertisseur.

Vous devriez maintainant voir notre image de synthese sur le téléviseur.

Caracteristiques et commandes du TV Elite XGA

Ce convertisseur vous offre de nombreux moyens de controller une image de synthese sur votre téléviseur. Vous pouze régler la luminosité et la nettete de même que la position de l'image sur l'écran, et utilisez la fonction de zoom jusqu'à 200 % ainsi que la fonction panoramicique pour consulter l'image agrandie. Ces fonctions facilement accessibles vous permettent de controller vos images en toute simplicité pour optimiser l'affichage lors de presentations professionnelles, de navigation sur Internet ou encore de visionnage de DVD ou de video par Internet en continu sur votre téléviseur. N'oubliez pas que vous pouvez brancher un magnétoscope au convertisseur afin d'enregistrer les images et le son de votre ordinateur sur une cassette video.

Le TV Elite XGA est doté de 4 boutons de commande et d'une télécommande infrarouge qui vous permettent d'acceder à toutes ses fonctions. Deux des fonctions ne sont accessibles que par le biais de la télécommande : le gel de l'image et le zoom.

4 boutons de commande

Plusieurs commandes du TV Elite XGA sont accessibles à partir des 4 boutons situés sur le haut du convertisseur. Des fonctions supplémentaires ne sont accessibles qu'avac la télécommande.

Les 4 boutons sont : Menu (menu), Select (seLECTIONner), Right (droite) et Left (gauche). Vous devrez utiliser ces boutons pour acceder à la plupart des fonctions du convertisseur et les contrôle. Une aide sur l'écran vous déscriera les options de menu.

FONCTIONNEMENT DU BOUTON MENU SUR L'ECRAN

1. Appuyez sur le bouton MENU pour faire apparaitre la barre de menus sur votre écran de télévision.
2. Appuyez sur le bouton RIGHT et LEFT pour passer d'une icône à l'autre sur la barre de menus.
3. Lorsque vous avez trouvez l'option de menu que vous souhaitez activer, appuyez sur le bouton SELECT.
4. Àpres cela, le menu affichera l'icone correspondant à la fonction sélectionnée.
5. Pour changer les paramètres, vous devrez alors utiliser les boutons LEFT, RIGHT ou SELECT selon la fonction sélectionnée.

Icones des menus affichés sur l'écran

Sharpness

Zoom

Panning

Over/underscan

Positioning

can I

Color bar

Brightness

Home settings

Netteté

La commande de netteté vous permet deCHOISIR un parametre parmi 8 niveaux de netteté. En général, avec les convertisseurs de signaux TV une image plus nette est accompagnée d'un effet de scintillement (flicker), un phénomène inherent aux images entrelaces d'un téléviseur. La réduction du scintillement entraine une baisse de la netteté de l'image.

1. Appuyez sur le bouton MENU.

2. Appuyez sur les boutons RIGHT ou LEFT jusqu'à la sélection de la commande de nettoyé.

3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande de nettoyé.

4. Appuyez sur le bouton RIGHT ou LEFT pour naviguer parmi les 8 niveaux de réglage de la netteté.

Zoom

La commande Zoom permet d'agrandir de 200% l'image affichée sur le téléviseur. Dans le mode Zoom, vous pouvez utiliser la fonction Panoramaque pour faire un panoramaque sur l'image affichée sur le téléviseur.

1.Appuyez sur le bouton MENU.
2. Appuyez sur le bouton RIGHT ou LEFT jusqu'à la seLECTION de la commande Zoom.
3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande de zoom.
4. Appuyez sur le bouton SELECT pour faire un zoom avant.
5. Appuyez de nouveau sur le bouton SELECT pour effectuer un zoom arrêté et revenir à la taille normale.

Panoramaque

Cet outil est particulièrement utile lorsque vous avez fait un zoom avant sur une image. Vous pouvez alors faire un panoramaque sur l'image vers le haut, le bas, la gauche ou la droite.

1. Appuyez sur le bouton MENU
2. Appuyez sur le bouton RIGHT ou LEFT jusqu'à la seLECTION de la commande panoramaque.
3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande de panoramicique.
4. Vous verrez apparaître l'icone de panoramicique dotée des flèches Appuyez sur le bouton LEFT ou RIGHT pour faire un panoramicique horizontal sur l'image du téléviseur.
5. Appuyez de nouveau sur le bouton SELECT et l'icone panoramaque changera pour afficher les flèches .† Appuyez sur les boutons LEFT ou RIGHT pour faire un panoramaque vertical sur l'image du téléviseur.

Overscan/Underscan

Le convertisseur est doté d'une fonction overscan, ce qui signifie qu'une partie de l'image envoyée vers un téléviseur est affichée hors des marges de l'écran et n'est donc pas visible. Vous pouvez activer ou désactiver cette fonction. En règle générale, l'utilisateur préférite une image dont les bords sont affichés dans les marges de l'écran afin qu'elle soit visible dans son intégralité sur le téléviseur.

1. Appuyez sur le bouton MENU.
2. Appuyez sur le bouton RIGHT ou GAUCHE jusqu'à la seLECTION de la commande Overscan/Underscan.
3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande Overscan/Underscan.
4. Appuyez sur le bouton SELECT pour activer la fonction Overscan
5. Appuyez de nouveau sur le bouton SELECT pour activer la fonction Underscan et revenir à la normale.

Position

Cette commande vous permet de positionner facilement l'image de synthèse sur l'écran du téléviseur.

1. Appuyez sur le bouton MENU.
2. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande de positionnement.
3. Vous verrez apparaitre l'icone de positionnement dotée des flèches Appuyez sur le bouton LEFT ou RIGHT pour déplacer l'image du téléviseur horizontally.
4. Appuyez de nouveau sur le bouton SELECT et l'icone de positionnement changera pour afficher les flèche ▲▼ Appuyez sur le bouton LEFT ou RIGHT pour déplacer l'image du téléviseur verticalément.

Luminosite

Le convertisseur offre 4 niveaux de réglage de la luminosité. Vous pouvez également régler la luminosité de votre téléviseur à l'aide de la télécommande du téléviseur.

1. Appuyez sur le bouton MENU.
2. Appuyez sur les boutons RIGHT ou LEFT jusqu'à la seLECTION de la commande de luminosité.
3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande de luminosité.
4. Appuyez sur le bouton RIGHT et LEFT pour passer d'un niveau de luminosité à l'autre.

Barres de couleur

La commande des barres de couleur permet de régler la couleur, l'image, la luminosité, le contraste et la teinte de votre téléviseur. Effectuez les réglages youlus pour l'image de votre téléviseur pendant l'affichage des barres de couleur.

1. Appuyez sur le bouton MENU.
2. Appuyez sur le bouton RIGHT ou LEFT jusqu'à la seLECTION de la commande des barres de couleur.
3. Appuyez sur le bouton SELECT pour que le menu à l'écran affiche la commande des barres de couleur.
4. Appuyez de nouveau sur le bouton SELECT pour afficher les barres de couleur.
5. Appuyez de nouveau sur le bouton SELECT pour supprimer les barres de couleur.

Home - Début

Cette commande ramènera l'image à sa position normale. Utilisez cette fonction si vous avez effectué un zoom ou un panoramaque et que vous souhaitezrapidement centrer l'imagede synthèse sur le téléviseur.

1. Appuyez sur le bouton MENU.
2. Appuyez sur le bouton RIGHT ou LEFT jusqu'à la seLECTION de la commande HOME.
3. Appuyez sur le bouton SELECT pour centrer votre image de synthèse sur le téléviseur.

Commutateur NTSC/PAL

Pour basculer entre les standards de télévision NTSC et PAL:

1. Appuyez simultanément sur les boutons MENU et SELECT.
2. L'affichage du télévisuer changera pour accepter le signal NTSC ou PAL.
3. Pour revenir en arrière, appuyez de nouveau simultanément sur les boutons MENU et SELECT.

Mode de consommation au repos

Le mode de consommation au repos met le convertisseur en mode d'économie d'énergie. L'écran du téléviseur s'estint des l'activation de ce mode. Levoyant d'alimentation rouge reste allumé car le système est en attente du mode de pleine consommation.

Pour activer le mode de consommation au repos:

1. Appuyez simultanément sur les boutons MENU et RIGHT.
2. L'écran du téléviseur s'eteindra.

Pour activer le mode de pleine consommation:

1. Appuyez sur le bouton MENU.
2. L'écran du télévisuer affichera l'image de synthèse.

Fonctions de télécommande

Power (Alimentation) - Appuyez sur cette fonction pourmettre le convertisseur sous tension. Appuyez de nouveau dessus pourle mette en mode de consommation au repos. Le voyant d'alimentation rouge restera allumé.

Brightness (Luminosite) - Appuyez autant de fois que nécessaire pour selectionner l'un des 4 niveaux de luminosité disponibles.

Sharp (Nettété) - Appuyez sur l'un des boutons de nettété pour sélectionner l'un des 8 niveaux de réglage disponibles.

Width (Largeur) - Pour selectionner le mode Underscan/Overscan.

F = Freeze (Gel de l'image) - L'imag du téléviseur sera gelée pour vous permettre d'effectuer des changements sur votre ordinateur sans que votre audience s'en aperçoive. Appuyez une deuxième fois sur ce bouton pour annuler cette commande.

• = Zoom - Pour agrandir l'image initiale jusqu'à 200 %. Appuyez de nouveau sur ce bouton pour faire un zoom arrêté et revenir à la taille normale.

Touches de position - Haut, Bas, Gauche, Droite - Utilisez-les en mode zoom pour faire un panoramaque sur l'image du téléviseur. Hors du mode zoom, vous pouvez les utiliser pour déplacer l'image affichée sur le téléviseur vers le haut, le bas, la gauche ou la droite.

H = Home (Début) - Appuyez sur ce bouton pour centrer l'image sur l'écran du téléviseur.

Fonctionnement du TV Elite XGA

Le TV Elite XGA est un convertisseur d'image. La fréquence du signal video et la manière dont sont affichées les images sont très différentes sur un moniteur VGA et sur un télévisueur. Le TV Elite XGA convertit le signal Progressive Scan VGA en provenance de votre ordinateur en signal d'images video entrelacées permettant l'affichage sur les téléviseurs à définition standard.

Les différences entre les signaux TV et VGA

VGA - Progressive Scan (balayage progressif) pixels par pouce

Fréquence : 31,5 Hz Horizontal

60 - 150 Hz Vertical

Lignes ou Pixels : Nombre de pixels par pouce, ex. : 800 x 600

TV - Lignes horizontally d'images video entrelacées

Fréquence : 15,7 Hz Horizontal

60 Hz Vertical

Lignes ou Pixels: 525 lignes de balayage horizontal

(480 visibles sur l'écran)

Débit : 25 images par seconde, mais comme l'affichage

est entrelacé, seulement _ de l'imagé est affichée par _ seconde.

Chaque affichage de seconde s'appelle un champ. Il y a 2 champs par image, donc 50 champs par seconde pour composer 25 images par seconde.

Comme le démontré les détails précédents, la méthode de base d'affichage d'une image sur un moniteur d'ordinateur diffère grandement du mode de fonctionnement d'un téléviseur. L'image VGA est mesurée en nombre de pixels par pouce tandis que l'image de télévision est mesurée en lignes de balayage horizontal. L'image VGA est progressive, c'est-à-dire qu'elle estprésentée simultanément, tandis que l'image de télévision est entrelacée, ce qui signifie que seulement _de l'image est réalisée par _seconde. Ce n'est qu'avac l'accivié du téléviseur numérique haute définition (HDTV) que la technologie d'affichage progressif commence à servir dans les téléviseurs.

Que peut-on en déduire ? Bien que le TV Elite XGA convertisse avec efficacité les signaux VGA afin d'afficher des images de synthèse sur un téléviseur de définition standard, les images converties pour téléviseur ne seront jamais d'außenonne valeur que l'image VGA d'origine.

Les mêleurs types d'images de synthèse à afficher sur un téléviseur

En général, les images de synthèse graphiques, qu'elle que soit leur nature, sont les mêleurs types d'image à convertir du format VGA au format TV et incluent :

• Diapos Power Point
  Photos
• Animations et clips video
• Jeux électroniques
• Logiciels éducatifs
  Images graphiques informatiques
  Graphiques Web
• Texte à grande police

Les types d'images de synthèse les moins facies à afficher sur un téléviseur sont :

• Lignes à pixel unique comme celles des tableurs Excel
• Texte à petite police

Usages communs pour le convertisseur TV Elite XGA

ADS Technologies fabrique des convertisseurs d'images video depuis plus de dix ans. Au fil des années, nous avons appris comment nos clients utilisent ces produits. Ci-dessous se trouvent des descriptions et des conseils d'utilisation du TV Elite XGA, y compris ses principaux domaines d'utilisation.

Présentations Power Point

PowerPoint est l'application ideale pour utiliser le TV Elite XGA. Le convertisseur offre la possibilité attrayante de faire des presenta-tions devant de petits groupes ou des classes ou tout le monde peut regarder le même téléviseur. L'autre avantage est qu'il est possible de regarder un téléviseur en tout comfort sans eteindre les lumieres dans la salle. Cela permet de maintainir l'attention des participants qui pourrait également prendre des notes.

Vous pouvez utiliser PowerPoint à n'importequelle résolution (640 x 480, 800 x 600 ou 1024 x 768), mais la meilleure résolution d'affichage est 800 x 600.

Consultation de pages Web

La consultation de pages Web sur un téléviseur est une excellente application du TV Elite XGA qui permet à plusieurs personnes de consulter ensemble des pages Web. Le seul inconvenient est que le texte des pages Web est souvent relativement petit. C'est pourquoi nous recommendons l'utilisation de la taille de texte la plus grande possible pour l'affichage du navigator Internet.

Dans Internet Explorer, vous effectuez ce réglage de la façon suivante :

1. Cliquez sur Affichage
2. Sélectionnez Taille du texte
3. Sélectionnez La plus grande

Avec ce réglage, la plupart du texte devrait être lisible et les graphiques Web devraient avoir une belle appearance.

DVD, videoelectronique et video en continu

Le TV Elite XGA convertit efficacement les videos électroniques. Si vous regardez un film DVD en mode plein écran sur votre PC, vous pouvez l'afficher sur l'intégrality de votre écran de télévision. C'est un moyen superbe de faire passer un DVD de l'ordinateur au téléviseur.

Les clips video par Internet sont formidables. Sur de nombreux sites Web, vous pouvez regarder d'anciennes émissions de télé, des films, des actualités et bien plus encore. Seul problème, la plupart des clips video sont d'une résolution plus faible (320 x 240). Vous pouvez utiliser le convertisseur pour faire passer ce clip en continu de votre ordinateur à votre télévisuer grand écran. Si vous regardez une dette en continu par Internet, vous pouvez utiliser les fonctions OverScan ou Zoom du convertisseur pour augmenter la taille de l'image sur le téléviseur. Vous obtiendaç ainsi une dette de toute valeur qualité que si vous faisiez un zoom sur l'écran de l'ordinateur.

Jeux électroniques et Animation

Les yeux électroniques et l'animation sont superbes sur un téléviseur car ils sont naturellement composés de nombreux graphiques. Jouez à vos yeux électroniques sur votre téléviseur de 92 cm et faites l'envie de tout le voisinage!

Videoconference

Les convertisseurs d'image seront depuis longtemps dans les videoconferences. Dans le cadre d'une réunion, ils sont formidables pour transposer une videoconference sur un grand écran de façon à ce que tous les participants puissant regarder leur correspondants les yeux dans les yeux!

Changement de la résolution video sur votre ordinateur

Vous aurez peut'être besoin de changer votre résolution VGA afin d'optimiser les performances du convertisseur TV Elite XGA. Voici quelques conseils sur la méthode à employer :

Windows

A partir du bureau électronique : Cliquez avec le bouton droit de la souris sur un emplacement vierge du bureau électronique et appelez la commande Propriétés. La fenêtre Propriétés d'affichage apparait. Cliquez sur l'onglet Paramètres et faites glisser le curseur de réglage pour définir la nouvelle résolution de l'écran, puis cliquez sur OK.

Taux de rafraîchissement vertical :

Le taux de rafraîchissement vertical ne peut dépasser 60 Hz lorsque la résolution est 1024 x 768. A des résolutions inférieures, vous pouvez

obtenir une fréquence de rafraîchissement vertical allant jusqu'à 90 Hz.

Pour changer le taux de rafraîchissement :

1. Ouvrez la fenêtre Propriétés de affichage selon les instructions ci-dessus.
2. Cliquez sur le bouton Avancé.
3. Cliquez sur l'onglet Ecran et modifiez le paramètre du taux de rafraîchissement de l'écran.

MAC

Pour modifier les paramètres de l'écran de votre Mac

1. Cliquez sur l'icone Apple.
2. Sélectionnez Tableaux de bord.
3. Sélectionnez Moniteur
4. La boîte de configuration de l'écran apparait.
