QBOX ONE - Serveur NAS QUARTEK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur NAS (Network Attached Storage)
Marque	QUARTEK
Modèle	QBOX ONE
Dimensions	188 x 165 x 52 mm
Poids net	650 g
Alimentation	DC 12V / 2,5 A
Écran	LCD rétroéclairé en façade
Connectivité réseau	Ethernet 10/100 BASE-T
Ports USB	1 x USB 2.0 (Device), 1 x USB 1.1 (Host)
Disque dur compatible	SATA et PATA, jusqu'à 750 Go
Processeur	ARM9 220 MIPS RISC
Mémoire	64 Mo DDR + 8 Mo Flash
Fonctions serveur	Multimédia DLNA/UPnP, iTunes, Bonjour, P2P BitTorrent, sauvegarde automatique, imprimante, fichiers (Samba/NFS), FTP (64 utilisateurs), HTTP
Contenu de l'emballage	Alimentation DC, câble Ethernet, câble USB, manuel d'utilisation, carte de garantie
Couleurs disponibles	Blanc laqué, Noir laqué
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas ouvrir le boîtier. Éviter l'humidité.
Réparabilité	Contactez le service après-vente QUARTEK pour toute intervention. Pièces détachées disponibles sur demande.

FOIRE AUX QUESTIONS - QBOX ONE QUARTEK

Comment installer mon QBOX ONE pour la première fois ?

Branchez l'alimentation et le câble Ethernet. Allumez l'appareil. Connectez-vous via l'interface web à l'adresse IP attribuée par votre routeur. Suivez l'assistant de configuration.

Puis-je accéder à mes fichiers à distance ?

Oui, grâce au serveur FTP ou HTTP intégré. Configurez les utilisateurs et les droits d'accès dans l'interface web. Vous pouvez aussi utiliser le serveur multimédia DLNA/UPnP.

Quels disques durs sont compatibles ?

Le QBOX ONE accepte les disques durs IDE (PATA) et SATA jusqu'à 750 Go. Assurez-vous qu'ils sont formatés en FAT32 ou NTFS.

Comment configurer le serveur multimédia ?

Activez le serveur DLNA/UPnP dans l'interface web. Placez vos fichiers multimédias dans le dossier partagé. Sur votre lecteur multimédia, recherchez et connectez-vous au serveur QBOX ONE.

Que faire si je perds mon mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton de reset pendant 10 secondes. Consultez le manuel pour les détails.

Comment ajouter une imprimante au serveur ?

Branchez votre imprimante USB sur le port Host. Dans l'interface web, activez le serveur d'impression. Installez les pilotes sur votre ordinateur en pointant vers l'adresse IP du NAS.

Quelle est la consommation électrique du QBOX ONE ?

L'alimentation est de 12V/2.5A, soit une consommation maximale d'environ 30W. En utilisation normale, elle est plus faible.

Puis-je utiliser le QBOX ONE avec un Mac ?

Oui, le serveur prend en charge Bonjour (Apple) et Samba (partage de fichiers). Vous pouvez accéder aux fichiers via le Finder.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site QUARTEK. Dans l'interface web, allez dans la section mise à jour et sélectionnez le fichier. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire en cas de surchauffe ?

Assurez-vous que les ventilations ne sont pas obstruées. Placez l'appareil dans un endroit aéré. Si le problème persiste, contactez le support.

MODE D'EMPLOI QBOX ONE QUARTEK

L'ensemble de vos contenus deviennent accessible à distance à tous moments

L'Outil Idéal pour une utilisation Personnelle ou dans le cadre d'une activité Semi-professionnelle. Qbox One NAS HD est extrêmement Facile à Installer et Simple à utiliser.

Profiter de votre Qbox NAS HD en quelques instants. Plus besoin de PC pour partager, transférer l'ensemble de vos contenus numériques dans votre réseau local. Vous pouvez même y

accéder de l'autre bout de la planète. C'est l'heure de la convergence et de la Révolution Numérique. Stocker, Manager, Distribuer aisément vos Musiques, Photos, Vidéos SD & HD, grâce au Serveur Multimédia compatible DLNA & UPnP.

Qbox One NAS HD est Full compatible avec les Media Center HD ou Set Top Box Quartek

WHD-500/IBox et également avec tout autre Lecteur Multimédia du marché compatible UPnP.

Centraliser, partager tous types de fichiers accessibles en réseau local à la maison comme à travers le monde entier. Gérer votre espace disque, volumes, dossiers, imprimantes par utilisateurs et droits d'accès.

• Serveur NAS Multimédia HD Plug and Play → Easy to Use
• Navigation -> One Touch Menu
• Compatible Disque Dur SATA et PATA
• Jusqu'à 750 Go DD
• Interface USB 2.0 High Speed
• Interface ETHERNET 10/100 Ecran LCD en Façade Rétro éclairé

Ref : Qbox

Dim. Boite : 245 x 245 x 110 mm Dim. : 188 x 165 x 52 mm Poids Brut : 1,6 Kgs - Poids Net : 650 gr EAN/Barcod : 3760122570603

Ref : Qbox-300

Poids avec DD 300Go Brut : 2,2 Kgs - Net : 1,25 Kgs EAN/Barcod : 3760122570610

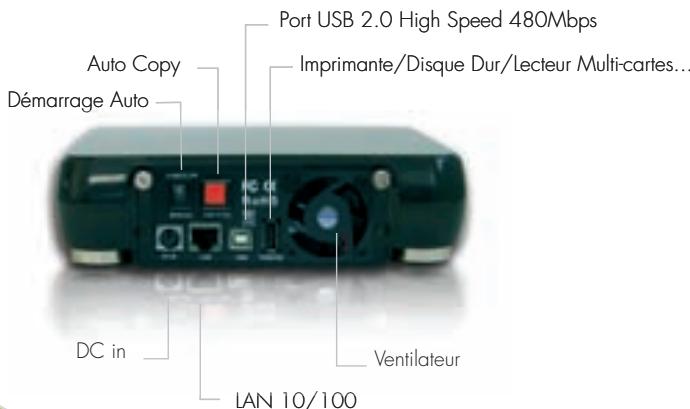

Connexions

1- Serveur Multimédia HD "DLNA" et "UPnP" composé de 2 applications *« myHomeLite » : Serveur d'ina HTML *« myHomeMS »: Serveur UPnP compatible WMC Windows Media Connect. 2- Serveur iTunes 3- Serveur Réseaux Apple "Bonjour" 4- P2P BitTorrent Autonome 5- Serveur de Sauvegarde Automatique Multi-Systèmes 6- Serveur Imprimantes 7- Serveur de fichiers Multi-Systèmes (Samba/NFS) 8- Serveur FTP avec gestion comptes utilisateurs (Max 64) 9- Serveur HTTP

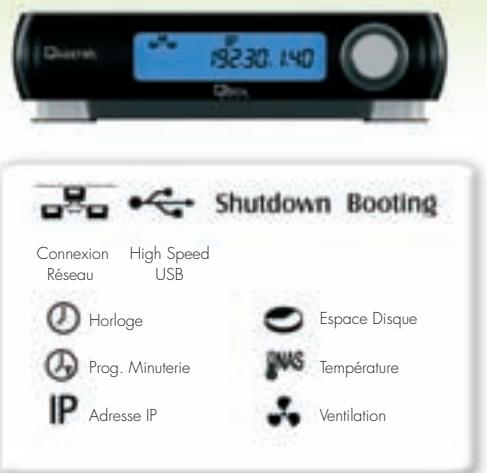

1- Proceseur ARM9 220 MIPS Haute Performance RISC 2-Mémoire Systeme 64Mo DDR + 8Mo Flash 3- Emplacement Disque Dur 3.51 IDE Ultra DMA 100 PATA ou SATA (option) 4- Port Fast Ethernet IEEE 802.3 IEEE 802.3u (100 BASE-T/10 BASE-T) 5- Port USB 2.0 Full Speed Type Device 6-Port USB 1.1 Type Host 7-Ecran LCD Retro Eclaire 8-Alimentation DC 12V/2.5 A 9- Coloris : Blanc et Noir

Accessions fournis

1-Alimentation DC 12V/2.5A 2-Câble Ethernet Droit 3-Câble USB 4-Manuel d'utilisation 5-Carte de Garantie

Laqué Noir

Laqué Blanc

Serveur NAS HD 9 en 1

CONNEXION

UTILISATION
