Type de produit	Compteur de puissance triphasé
Caractéristiques techniques principales	Mesure de la puissance active, réactive et apparente, affichage LCD
Alimentation électrique	230/400 V AC
Dimensions approximatives	72 x 90 x 64 mm (DIN 43880)
Poids	Environ 0,5 kg
Compatibilités	Compatible avec les systèmes de mesure de puissance triphasés
Tension	400 V AC max
Puissance	Mesure jusqu'à 63 A
Fonctions principales	Mesure de l'énergie, affichage des valeurs instantanées, communication Modbus
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges
Informations générales utiles	Installation sur rail DIN, garantie de 2 ans

FOIRE AUX QUESTIONS - WM14-DIN CARLO GAVAZZI

Qu'est-ce que le CARLO GAVAZZI WM14-DIN ?

Le CARLO GAVAZZI WM14-DIN est un compteur d'énergie compact conçu pour mesurer la consommation d'énergie dans les applications industrielles et commerciales.

Comment installer le CARLO GAVAZZI WM14-DIN ?

Pour installer le WM14-DIN, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation avant de procéder à l'installation et de respecter les normes électriques en vigueur.

Que faire si le compteur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement connectée et que la tension d'entrée est conforme aux spécifications du produit. Si le problème persiste, contactez le support technique.

Comment réinitialiser le compteur à ses paramètres d'usine ?

Pour réinitialiser le WM14-DIN, localisez le bouton de réinitialisation sur le dispositif et maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'affichage clignote.

Comment interpréter les données affichées sur le compteur ?

Le WM14-DIN affiche diverses informations telles que la puissance active, la puissance réactive et l'énergie consommée. Consultez le manuel pour obtenir des détails sur chaque paramètre.

Le compteur peut-il être utilisé avec des appareils à haute puissance ?

Oui, le CARLO GAVAZZI WM14-DIN est conçu pour supporter des charges élevées, mais assurez-vous de respecter les limites de courant spécifiées dans le manuel.

Comment effectuer un calibrage du compteur ?

Le calibrage peut être effectué en suivant les instructions du manuel. Il est recommandé de calibrer le compteur régulièrement pour garantir des mesures précises.

Que faire si le compteur affiche des valeurs incohérentes ?

Assurez-vous que toutes les connexions sont sécurisées et qu'il n'y a pas de perturbations électromagnétiques. Si le problème persiste, envisagez de contacter le support technique.

Le WM14-DIN est-il compatible avec des systèmes de gestion d'énergie ?

Oui, le compteur peut être intégré dans des systèmes de gestion d'énergie, mais vérifiez les spécifications de communication pour assurer la compatibilité.

Comment obtenir de l'assistance technique pour le WM14-DIN ?

Pour obtenir de l'assistance technique, contactez le support client de CARLO GAVAZZI via leur site web ou par téléphone.

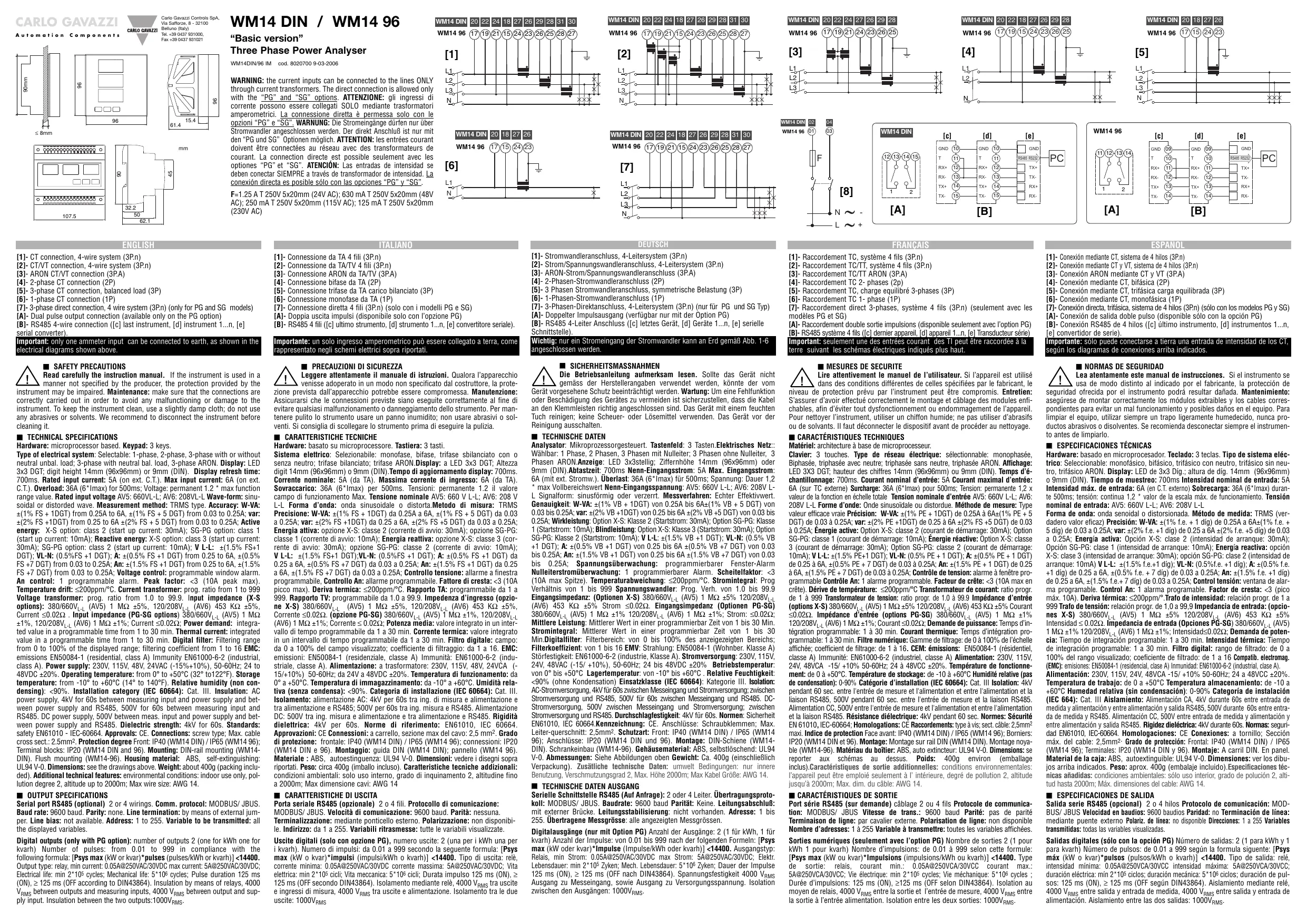

MODE D'EMPLOI WM14-DIN CARLO GAVAZZI

WARNING: the current inputs can be connected to the lines ONLY through current transformers. The direct connection is allowed only with the "PG" and "SG" options. ATTENZIONE: gli ingressi di corrente possono essere collegati SOLO mediante trasformatori amperometrici. La connessione diretta è permessa solo con le opzioni "PG" e "SG". WARNING: Die Stromeingänge)durfen nur über Stromwandler angeschlossen werden. Der direkt Anschluß ist nur mit den "PG und SG" Optionen möglich. ATTENTION: les entrées courant doivent être connectées au réseau avec des transformateurs de courant. La connection directe est possible seulement avec les options "PG" et "SG". ATENCIÑON: Las entradas de intensidad se deben conectar SIEMPRE a de transformador de intensidad. La conexión directa es posiblesoleoconlasoptiones"PG"y"SG".

F = 1.25 A T 250V 5× 20mm (24V AC); 630 mA T 250V 5× 20mm (48V AC); 250 mA T 250V 5× 20mm (115V AC); 125 mA T 250V 5× 20mm (230V AC)

[1]- Raccordement TC, système 4 fils (3P. n) [21] Baccordement TC/TT, système 4 fils (3Pn) [3]-Raccordement TC/TT ARON (3P. A) [4]-Raccordement TC 2-phases (2p) [5]-Raccordement TC, charge équilibrée 3-phases (3P) [6]-Baccordement TC 1-phase (1P) [7]-Raccordement direct 3-phases, système 4 fils (3P. n) (seulement avec les modèles PG et SG) [A]-Raccordement double sortie impulsions (disponible seulement avec l'option PG) [B]-RS485 système 4 fils ([c] dernier appareil, [d] appareil 1... n, [e] Transducteur série Important: seulement une des entrées courant des TI peut être raccordée à la terre suivant les schémas électriques indiqués plus haut.

Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromises. Entretien: S'assurer d'avoir effectué correctement le montage et câblage des modules encastrables, afin d'éviter tout dysfonctionnement ou endommagement de l'appareil. Pour nettoyer l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvants. Il faut déconnecter le dispositif avant de procéder au nettoyage.

Matériel: architecture à base de microprocesseur

Clavier: 3 touches. Type de réseau électrique: sélectionnable: monophasée, biphasée, triphasée avec neutre; triphasée sans neutre, triphasée ARON. Affiche: LED 3X3 DGT; hauteur des chiffres 14mm (96x96mm) ou 9mm (DIN). Temps d'échantillonnage: 700ms. Courant nominal d'entrée: 5A Courant maximal d'entrée: 6A (sur TC externe) Surcharge: 36A (6*Imax) pour 500ms; Tension: permanente 1,2 x valeur de la fonction en échelle totale. Tension nominale d'entrée AV5: 660V L-L; AV6: 208V L-L. Forme d'onde: Onde sinusoidale ou distordue. Méthode de mesure: Type valeur efficace vraie Precision: W-VA: ±(1% PE + 1DGT) de 0,25A à 6A±(1% PE + 5 DGT) de 0,03 à 0,25A; var: ±(2% PE +1DGT) de 0,25 à 6A ±(2% FS +5 DGT) de 0,03 à 0,25A; Énergie active: Option X-S: classe 2 (courant de démarrage: 30mA); Option SG-PG: classe 1 (courant de démarrage: 10mA); Énergie réactive: Option X-S: classe 3 (courant de démarrage: 30mA); Option SG-PG: classe 2 (courant de démarrage: 10mA); V L-L: ±(1.5% PE+1 DGT); VL-N: (0.5% PE + 1 DGT); A: ±(0.5% PE + 1 DGT) de 0,25 à 6A, ±(0.5% PE + 7 DGT) de 0,03 à 0,25A; An: ±(1.5% PE + 1 DGT) de 0,25 à 6A, ±(1.5% PE + 7 DGT) de 0,03 à 0,25A; Contrôle d' tension: alarmé à fenêtre programmable Contrôle An: 1 alarmé calculable. Facteur de crête: <3 (10A max en crête). Dérive de température: ≤200ppm/°C Transformateur de courant: ratio progr. de 1 à 999 Transformateur de tension: ratio progr. de 1.0 à 99.9 Impédance d'entries options X-S) 380/660V_L_L (AV5) 1 MΩ ±5% 120/208V_L_L (AV6) 453 KΩ ±5% Courant ≤0.02Ω. Impédance d'entrée (options PG-SG) 380/660V_L_L (AV5) 1 MΩ ±1% 120/208V_L_L (AV6) 1 MΩ ±1%; Courant ≤0.02Ω; Demande de puissance: Temps d'intégration calculable: 1 à 30 min. Courant thermique: Temps d'intégration calculable: 1 à 30 min. Filtrage naturel: Gamme de filtrage: de 0 à 100% de l'échelle affichée; coefficient de filtrage: de 1 à 16. CEM: émissions: EN50084-1 (résidentiel, classe A) Immunité: EN61000-6-2 (industriel, classe A) Alimentation: 230V, 115V, 24V, 48VCA -15/ +10% 50-60Hz; 24 à 48VCC ±20%. Température de fonctionnement: de 0 à +50°C. Température de stockage: de -10 à +60°C Humidité relative (pas de condensation): 0-90% Catégorie d'installation (IEC 60664): Cat. III Isolation: 4kV pendant 60 sec. entre l'entrée de mesure et l'alimentation et entre l'alimentation et la liaison RS485, 500V pendant 60 sec. entre l'entrée de mesure et la liaison RS485. Alimentation CC, 500V entre l'entrée de mesure et l'alimentation et entre l'alimentation et la liaison RS485. Résistance diélectrique: 4kV pendant 60 sec. Normes: Sécurité EN 61010, IEC-60664; Homologations: CE Raccordements: type à vis: sect. cable: 2,5mm² maxi. Indice de protection Face avant: IP40 (WM14 DIN) / IP65 (WM14 96); Borniers: IP20 (WM14 DIN et 96). Montage: Montage sur rail DIN (WM14 DIN). Montage noyable (WM14-96). Matériau du boîtier: ABS, auto extincteur: UL94 V-0. Dimensions: se reporter aux schémas au dessus. Poids: 400g environ (emballage inclus). Caractéristiques de sortie additionnelles: conditions environnementales: l'appareil ne peut être employé seulement à l'intérieur, degré de pollution 2, altitude jusqu'à 2000m; Max. dim. du cable: AWG 14.

Port série RS485 (sur commande) câblage 2 ou 4 fils Protocole de communication: MODBUS/ JBUS Vitesse de trans.: 9600 baud Parité: pas de parité Terminaison de ligne: par cavalier externe Polarisation de ligne: non disponible Nombre d'adresses: 1 à 255 Variable à transmettre: toutes les variables affichées.

Sorties numériques (seulement avec l'option PG) Nombre de sorties 2 (1 pour kWh 1 pour kvarh) Nombre d'impulsions: de 0.01 à 999 selon cette formule: [Psys max (kW ou kvar) Impulsions (impulsions/kWh ou kvarh)] <14400. Type de sortie: relais, courant min.: 0.05A@250VCA/30VCC courant max.: 5A@250VCA/30VCC; Vie électrique: min 2 105 cycles; Vie mécanique: 5*106 cycles; Durée d'impulsions: 125 ms (ON), ≥125 ms (OFF selon DIN43864). Isolation au moyen de relais, 4000 V_RMS entre la sortie et l'entrée de mesure, 4000 V_RMS entre la sortie à l'entrée alimentation. Isolation entre les deux sorties: 1000 V_RMS.

à la phase de programmation et confirmation des valeurs.

mode mesure: affiche la variable suivante. En mode pronon: affiche la fonction suivante ou augmente la valeur du

mode mesure: affiche la variable précédente. En mode pronon: affiche la fonction précédente ou diminue la valeur du

Initialisation des alarmes

de la valeur du courant max affichée et de Wdmd max affichée

sie du mot de passe correct (0 par défaut) donne accès au capital.

Instructions du MENU principal

on nouveau mot de passe, fonction changer mot de passe.

tion du réseau électrique, CHOISER le réseau electrique correct:3PN: charge non equilibrée avec ou sans neutre, 3PA: 3-phases ARON, 5s charge équilibrée, 2P: 2-phases, 1P: 1-phase

du transformateur de courant: sélectionner la valeur entre 1 et 999. Exemple: si le primaire du TC raccordé est si le secondaire est de 5A, le ratio TC correspond à 60 (divisé par 5).

To du transformateur de tension: selectionner la valeur entre 1,0 et 99.9. Example: si le primaire du TT raccordé et si le secondaire est de 100V, le ratio TT sera de 50 (soit à peur 100).

Caps d'intégration pour le calcul de la puissance dmd: sur la valeur nécessaire entre 1 et 30 minutes.

d'intégration pour le calcul du courant thermique : sélecteur désiré de 1 à 30 minutes.

régulation de la gamme de filtrage permet de définir la plage entièrement du filtre numérique. La valeur est exprimée en pourcentage de la valeur en échelle totale.

on de la gamme de filtrage de 1 à 16. Lorsqu'on augmente, on augmente également la stabilité et le temps de stabilisation est également augmenté.

me Haut (VLN) valeur maximale de la variable au dessus de l'arme devient active.

Le me Bas (VLN) valeur minimale de la variable au dessous de l'alarme devient active. Note: si les valeurs "AL up" et "AL down" identiques, l'alarme V LN est désactivée. L'état de l'alarme par le clinoptilum de la LED.

valeur du courant de neutre, valeur max. de la variable au dessous de laquelle l'alarme devient active. Si la valeur AL. n est de 0, le système désactive l'alarme du courant de neutre. L'état de l'alarme est indiqué par la LED: voir fig. 5 (An) et fig.15 (VLN).

se du port série : de 1 à 255.

les bytes dans le mot de données: A = LSB-MSB, b = MSB-LSB

e 1; TYP: kWh (r1) ou kvarh (r2). dP et Pul: résolution d'impulsions/kWh ou kvarh.

e 2. TYP: kWh (r1) ou kvarh (r2). dP et Pul: résolution d'impulsions/kWh ou kvarh.

réinitialiser à zéro de l'énergie et compteur d'heures.

confirmer les nouvelles valeurs sélectionnées, appuyer sur la touche ▲ ▼ pour revenir aux fonctions de programmation.

s tensions phase-phase (VLL) ou les puissances réactives qui sont générées

fichées, les virgules à droite de l'écran sont clignotantes.

Attention DANGER

le transformateur de courant est raccordé à la terre, le courant de dispersion générée (0 à 1,8mA maxi) dépend de l'impédance d'entrée, du type de raccordement et de la mesure par l'instrument.

Il ne compte pas les kWh et kvarh négatifs générés.

F
A1 max	A2 max	A3 max
WL1 max	WL2 max	WL3 max
VL1 max	VL2 max	VL3 max
PF1 min	PF2 min	PF3 min
A1 min	A2 min	A3 min
VL1 min	VL2 min	VL3 min

Asymmetry V LN

V L1, V L2, V L3

V LN sys, PF sys

V LL sys, PF sys

V12, V23, V31

S Accès à la phase programmation et confirmation des valeurs. En mode mesure : affiche la variable suivante. En mode programmation : affiche la fonction suivante ou augmente la valeur du paramètre. En mode mesure : affiche la variable précédente. En mode programmation : affiche la fonction précédente ou diminue la valeur du paramètre.

REMISE à zéro et accès au MENU principal

S. rE: remise à zéro de tous les valeurs min, et max. mémorisées (voir table "F").

P. rE: remise à zéro de tous les valeurs max. mémorisées (voir table "E"). E. Pr: remise à zéro de tous les compteurs kvarh/kWh partiers. PAS: la salle du motif de passer correct (0 par défaut) donne accès au menu principal.

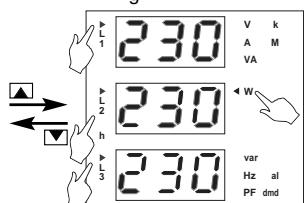

Fonctions du MENU principal

n_P: fonction nouveau mot de passe, fonction changer mot de passe. SYS: réseau électrique, sélectionner le réseau électrique correct; 3Pn: 3-Phases charge non équilibrée avec neutre; 3PA: 3-Phases ARON; 3P: 3-Phases non équilibré sans neutre, 3P1: 3-Phases équilibré avec ou sans neutre (avec seulement une entrée de tension "VL1-N" et une entrée de courant "1"), 2P: 2-Phases, 1P: 1-Phase. Ct. r: ratio du transformateur de courant "dP" sélection du point décimal et le multiplicateur "k" ou "M" du transformateur de courant "Ct. r"; sélection du ratio du transformateur de courant de 1 à 999. Exemple: si le primaire du TC raccordé est de 300kA et si le secondaire est de 5A, le ratio TC correspond à 60.0k (soit 300000 divisé par 5). Ut. r: ratio du transformateur de tension. "dP" sélection du point décimal et le multiplicateur "k" ou "M" du transformateur de tension. "Ut. r" sélection de la valeur du transformateur de tension de 1 à 999. Exemple: si le primaire du TT raccordé est de 5kV et si le secondaire est de 100V, le ratio TT sera de 50 (soit 5000 divisé par 100). P. i. t: temps d'intégration pour le calcul de la puissance dmd: sélectionner la valeur nécessaire entre 1 et 30 minutes. A. i. t: temps d'intégration pour le calcul du courant thermique: sélectionner la valeur désirée de 1 à 30 minutes. thd : sélection si activer l'analyse harmonique (YES) ou la désactiver (no). ou.1 / ou.2 : sélection type de sortie: impulsions, alarme ou remote.

Voir les instructions à la page suivante. SEt: réglages paramètres sortie alarme. Voir les instructions à la page suivante. Fis: la programmation de la gamme de filtrage permet de définir la plage de fonctionnement du filtrateur numérique. La valeur est exprimée en pourcentage de la valeur en échelle totale. Fic: sélection de la gamme de filtrage de 1 à 32. Lorsqu'on augmente cette valeur, on augmente également la stabilité et les temps de stabilisation des mesures augmentent également. Adr: adresse du port série: de 1 à 255. Bdr: sélection du débit baud de données (38.400; 19.200; 9.600; 4.800). H. rE: remise à zéro des compteurs horaires. E. br: remise à zéro des compteurs d'énergie totales et partiels. End: pour confirmer les nouvelles valeurs sélectionnées, appuyer sur la touche S, ou appuyer sur la touche ▲ ▼ pour revenir aux fonctions du menu de programmation.

ATTENTION: si V_LN × I_L × C_t × U_t × 3 ≥ 999.999.999 (999M), l'appareil affiche "Err". V_LN : tension de ligne phase-neutre ou tension du secondaire TT; I_L : courant secondaire du TC; Ct. r: ratio TC; Utr. r: ratio TT.

AL1, AL2, AL3

L1. A L2. A L3.

A L1 dmd, A L2 dmd, A L3 dmd

An, Hz

W1, W2, W3

W1 démarrage, W2 démarrage, W3 démarrage

PF 1, PF 2, PF 3

var L1, var L2, var L3

VA L1, VA L2, VA L3

VA dmd. W dmd. Hz

ou.1 / ou.2: réglage sorties 1 / 2, Sélectionner: EnE: retransmission de la valeur de l'énergie active "Act" ou réactive "REA" par impulsions. "dP" pour sélectionner le point décimal. "PuL" pour sélectionner le nombre d'impulsions par kWh/kvarh de 0,01 à 500. ALr: activation de la sortie d'alarme. "nd" du relais normalement ouvert ou le relais normalement fermé "nE". rEn: activation du contrôle à distance (par connexion série) de la sortie 1-2. 1.01: "off" déactivation de l'alarme A.01, en passant à l'alarme suivante (jusqu'à A 16). Tous les autres réglages restent mémorisés. "on": activation de l'alarme, puis sélectionner la variable à contrôler: VAR : sélectionner la variable à contrôler (voir table "I"). no, pour aller directement au réglage du prochain alarme. YES, pour continuer la programmation de tous les autres paramètres concernant l'alarme sélectionnée: d. P. o : désactiver l'alarme à l'allumage, "no" pour désactiver la fonction ou "YES" pour l'activer. tYP: sélectionner le type d'alarme: haute (uP) ou basse (do), alarmé dans fenêtre (in), alarmé fenêtre extérieur (out). dP: sélection de la position du point décimal. Lo. S: sélection valeur du point de consigne basse Hi. S: sélection valeur point de consigne haute. dEL: sélection sur temporisation activée de 0 à 255 sec Fun: sélection fonction OR ou AND (voir la figure "OR/AND" dessus). out : sélection du relais à activer en cas d'alarme Sortie relais 1 "rl.1". Sortie relais 2 "rl.2".

Remarques importantes:

• La variable mesurée clignote, indiquant l'activation d'une alarme (voir figure "G" à gauche : VL1, 200V). Une ou plusieurs alarmes peuvent être connectées à la même variable, la première condition d'alarme fait clignoter la gamme de la variable. L'activation d'une des deux sorties (relais ou collecteur ouvert) est indiquée par le diode "al" (*) si elles sont sélectionnées comme alarme.
• Quand les deux sorties (relais ou collecteur ouvert) sont installées dans l'appareil, on peut gérer jusqu'à 16 alarmes qui peuvent être connectées à la sortie 1 et/ou 2.
• Si "var" ou "W" sont négatives, le point décimal à droite clignote en correspondance avec la variable négative (voir figure "H" à gauche).
• Si l'appareil affiche une puissance négative, l'énergie correspondante ne serait pas considérée.

Mesures de sécurité

Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromis. Entretien: Pour nettoyer l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvants. Il faut déconnecter le dispositif avant de procéder au nettoyage.

AJUSTE OUT 1 / OUT2

Lisez le mode d'emploi et respectez scrupuleusement les instructions. Si on utilise l'instrument autrement que de la manière indiquée par le producteur, on peut endommager les protections dont l'instrument est doté.

Maintenance : s'assurer que les cablages sont bien connectés pour éviter tout malfonctionnement ou dommage de l'appareil. Nettoyer périodiquement l'étui avec un linge un peu humide ; ne pas utiliser d'abrasifs, ni de solvants. Déconnecter l'appareil avant de le nettoyer.

Type système entrées nominales: 3 courant (Shunts), Tension 4. Précision (@25°C ±5°C, H. R. ≤60%) (Affichage, RS485) avec TC=1 et TT=1; AV5: 1150W-VA-var, FS:230VLN, 400VLL; AV6: 285W-VA-var, FS:57VLN, 100VLL. Courant 0.25 à 6A: ±(0.5% PE +1DGT). De 0.03A à 0.25A: ±(0.5% PE+7 DGT). Courant de neutre 0.25 à 6A: ±(1.5% PE +1DGT), de 0.09A à 0.25A: ±(1.5% PE+7 DGT).

Tension phase-phase ± (1.5% PE +1 DGT). Tension phase-neutre ± (0.5% PE +1 DGT). Puissance active et apparent, de 0.25 a 6A: ± (1% PE +1 DGT); de 0.03A a 0.25A: ± (1% PE +5 DGT). Puissance reactive 0.25 a 6A: ± (2% PE +1 DGT); de 0.03A a 0.25A: ± (2% PE +5 DGT). Energie active, classe 1 (Courant de demarrage: 30mA ). Energie reactive, classe 2 (Courant de demarrage: 30mA ). Fréquence ± 0.1Hz (48 à 62Hz). Distortion harmonique ± 3% PE (jusqu'a la 15ème harmonique) (PE: 100% ).

Erreurs additionnelles: Humidité ≤ 0.3% PE, 60% à 90% HR

Dérive de température: 200ppm/°C

Taux d'échantillonnage: 1600 échantillonnages/s @ 50Hz, 1900 échantillonnages/s @ 60Hz.

Temps de rafraîchissement: 200ms (FFT off) 500ms (FFT on). Afficheur: Type LED, hauteur chiffres 14mm (96x96) ou 9mm (DIN). Lecture des var. instantanées: 3x3 DGT Lecture des énergies 3 + 3 + 3 DGT (Indicat. max.: 999 999 99.9) Lecture compteur d'heures 1 + 3 + 3 DGT (Max. indication: h 9 999 9.99).

Mesures: courant, tension, puissance, facteur de puissance, fréquence. Méthode de mesure: Mesure de valeur efficace vraie de formes d'ondes distordues. Type de couplage: direct. Facteur de crête <3, max 10A crête.

Impédance d'entrée: 380/660V/L-AV5) 1.6M ± 5% 120/208V/L-AV6) 1.6M ± 5% Courant ≤ 0.02

Fréquence: 48 à 62 Hz.

Protection contre les surcharges: (valeur max.) Tension/courant continu AV5: 460VLN/800VLL/6A; AV6: 145VLN/250VLL/6A. Pour 500ms: tension/courant AV5: 800VLN/1380VLL/36A; AV6: 240VLN/416VLL/36A.

Sorties impulsions: Nombre de sorties: jusqu'à 2. Programmable de 0,01 à 500 impulsions pour kWh/kvarh. Durée d'impulsions ≥100ms <120msec (ON), ≥120msec (OFF) suivant EN62053-31.

Sorties relais: Nombre de sorties: jusqu'à 2, indépendantes. Modes d'alarme: alarme haute, alarme basse, alarme basse avec déactivation au démarrage, alarme dans fenêtre, alarme fenêtre extérieure. Pour tous ces modes d'alarme, la fonction "déactivation au démarrage" est disponible. Tous les alarmes peuvent être connectés à n'importe quels variable disponible (voir la table "I"). Régulation du point de consigne de 0 à 100% de l'échelle affichée. Hystérésis: de 0 à pleine d'échelle. Temporisation activée: de 0 à 255 s. État soit: sélectionnable; normalement déactivé, normalement activé. Temps de réponse min.: ≤ 400ms, filtres exclus avec FFT off; 1 s avec FFT on et point de consigne sur temporisation activée: "0 s".

Remarque: les 2 sorties numériques peuvent aussi fonctionner comme une sortie impulsion et une sortie alarme; Les deux sorties peuvent être contrôlées par un contrôleRemote (RS485).

Sorties statiques: type d'emploi: pour sortie impulsions ou pour sorties alarme. Signal VON 1.2 VCC/ max. 100mA VOFF 30 VCC max. Isolation au moyen de photocoupleurs; 4000 VRMS de la sortie sur entrées de mesure. 4000 VRMS de la sortie à l'entrée d'alimentation.

Sorties relais: emploi pour sorties alarmes ou sorties impulsions. Type de relais: SPST, AC 1-5A @ 250VCA; DC 12-5A @ 24VCC AC 15-1.5A @ 250VCA; DC 13-1.5A @ 24VCC. Isolation au moyen de photocoupleurs, 4000 VRMS de la sortie sur entrée de mesure, 4000 VRMS de la sortie à l'entrée alimentation.

RS422/RS485: (sur commande) Multidrop bidirectionnel (variables statiques et dynamiques).

Connexions: 2 ou 4 fils, distance max. 1200m, terminaison directement sur l'appareil. Addresses: de 1 à 255, selectable par clavier. Protocole MODBUS/JBUS (RTU). Données (bi-directionnelles). Dynamique (lecture seulement): variables système et phase. Statique (écriture seulement). Tous les paramètres de configuration. Format données: 1 bit de départ, 8 bits de données, aucune partie, 1 bit d'arrêt. Débit baud 4800, 9600, 19200, 38400 bits/s. Isolation: au moyen de photocoupleurs, 4000 VRMS entre sortie et entrée de mesure; 4000 VRMS entre sortie et entrée alimentation.

RS232: Communication semi-duplex. Type: Connexion point à point. Connections 3-fils, distance max. 15. Adresse 1 à 255 selectionnable par clavier. Protocole MODBUS/JBUS (RTU). Débit en baud 4800, 9600, 19200, 38400 bits/s autres caractéristiques comme port R422/RS485.

Alimentation électrique auxiliaire: 90 a 260VCA/CC; 16 a 60VCA/CC. Puissance consommée: AC: 6 VA CC: 3.5W.

Température de fonctionnement: de -50°C (32^ à 122^). HR < 90% sans condensation). Température de stockage: -10° a +60°C (14^ à 140^). HR < 90% sans condensation).

Categoriseur tension: Cat. III (IEC60664, EN60664).

Isolation: (pendant 1 minute) 4kV CARMS entre entres de mesure et alimentation. 4kV CA / CC @ ≤ 3mA entre entres de mesure et RS485/RS232. 4kV CARMS entre alimentation et RS485/RS232. Puissance dielectrique: 4kV AC RMS (pour 1 min).

EMC: émissions, EN61000-6-3 environnement résidentiel, commercial et industriel léger, EN61000-6-2 environnement industriel. Tension impulsionnelle (1.2/50us): EN61000-4-5.

Normes de sécurité: IEC60664, IEC61010-1, EN60664, EN61010-1 Conformités: CE. Connexions: 5(6) A type à vis. Zone section trans. échelle max. 2,5 mm²

Boitier: (WxHxD) 96 x 96 x 63 mm (version tableau), 107.5x90x64.5 (version DIN). Matériel ABS auto-extinguible: UL 94 V-0. Montage: tableau (96), rail DN (DIN). Degre de protection: front IP40 (version DIN), IP65 (version 96). Borne a vis: IP20 (version 96 et DIN). Poids: approx. 400g (emballage inclu).

Fonctions logiciels

Mot de passe Code numérique à max. 3 digits; 2 niveaux de protection des données de programmation: Niveau 1: mot de passe "0", pas de protection; Niveau 2: mot de passe de 1 à 999, toutes les données sont protégées.

Sélection du système 3P = équilibré triphase (1TC, 3 ou 4 fils); 3P = non équilibré triphase avec ou sans neutre (3 ou 4 fils); 3P = équilibré triphase (1TC, 2 fils); 3P. A = non équilibré triphase connexion ARON (3 fils); 2P = biphasé (3 fils); 1P = monophasé (2 fils).

Rapport transformateur. TC 1 à 60000. TT 1.0 à 6000.0

Filtre. Gamme de fonctionnement 0 à 100% de l'échelle affichée. Coefficient de filtrage 1 à 32. Action filtrée: mesures, alarmes, sortie série (variables fondamentales: V, A, W et leurs dérivées).

Affichage Jusqu'à 3 variables par page

Mode de fonctionnement alarmes : fonctions "OR" ou "AND" ou "OR+AND" (voir tableau "AND/OR").

Programmable librement jusqu'à 16 alarmes. Les alarmes peuvent

être connectées à n'importe quelles variables disponibles dans le tableau "I".

Réinitialiser. Par clavier: toutes les variables y compris celles instantanées, min, max, dmd et variables compteurs. Max: A1, A2, A3, W1, W2, W3, Wtdm1-2-3, Wsys dmd, VAsys dmd; min: PF1, PF2, PF3; A1, A2, A3; V1, V2, V3; - dmd: A1, A2, A3, VA1, VA2, VA3, VASys. W1, W2, W3, Wsys, A.

Tous les compteurs. Energies totales: kWh, kvarh; - energies partielles: kWh, kvarh; - compteurs horaires. Max et min.

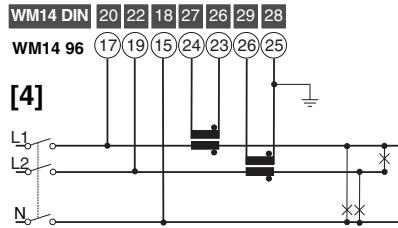

[4]- Connexion 3 phases, 3 fils, ARON et 2 TT

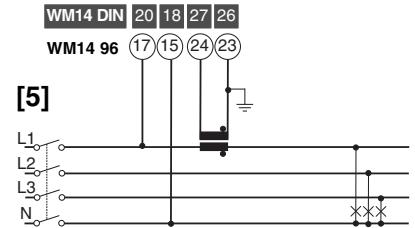

[5]- Connexion 3 phases, 4 fils, charge non-équilibrée, 3 TC

[6]- Connexion 3 phases, 4 fils. charge non-équilibrée, 3 TC et 3 TT

[7]- Connexion 3 phases. 3 fils, charge non-équilibrée. 3 TC

[8]- Connexion 3 phases, 3 fils, charge non-équil., 3 TC et 2 TT

[9]- Connexion 3 phases, 3 fils, charge équilibrée, 1 TC

[10]- Connexion 3 phases, 4 fils, charge équilibrée, 1 TC et 1 TT

[11]- Connexion 3 phases, 4 fils, charge équilibrée, 1 TC

[12]- Connexion d'alimentation. Valeur du fusible

F: Alimentation L de 18 à 60 VCA/CC = 630mA.

Alimentation H de 90 à 260 VCA/CC = 125mA.

[13]- Double sortie relais

[14]- Double sortie collecteur ouvert

La valeur de la résistance de charge (Rc) doit permettre

être au courant à contact fermé d'être inférieure à

100mA; la tension VDC: doit être inférieure ou égale à

30 VCC. VDC: tension d'alimentation externe. OUT:

contact positif de sortie (transistor à collecteur ouvert)

GND: contact de sortie connecté à masse (transistor à

collecteur ouvert).

[15]- RS485 connexion 4 fils [a]- dernier appareil.

[b]- Appareil1... n. [c]- convertisseur RS485/RS232.

[16]- RS485 connexion 2 fils [a]- dernier appareil.

[b]- Appareil 1... n. [c]- convertisseur RS485/RS232.

Attention

• Les entrées de courant peuvent être connectées SEULEMENT

MENT au moyen de transformateurs de courant. La connexion directe n'est pas permise.

Raccordée à la terre suivant les schémas électriques indiqués

• La connexion à la terre du transformateur de courant pro

duit un courant de dispersion de 0 à 1,8mA max en fonction

tion des valeurs d'impédance d'entrée, du type de

connexion de la tension de ligne mesurée par l'appareil.

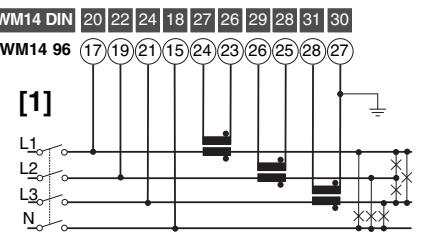

[1]- Connexion monophasique, 2 fils, 1 CT

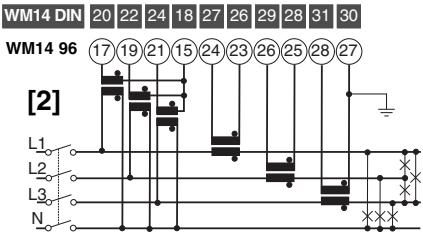

[2]- Connexion bifasique, 3 hilos, 2 CT

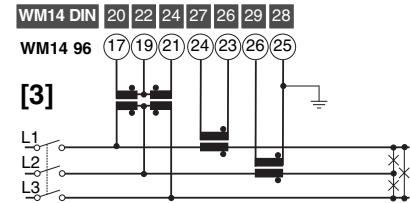

[3]- Connexion trifasique, 3 fils, ARON

[13]-Double saut de relé.
