WM14-96 - Appareil de mesure électrique CARLO GAVAZZI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WM14-96 CARLO GAVAZZI au format PDF.
| Type de produit | Appareil de mesure électrique polyphasé |
| Dimensions (version tableau) | 96 x 96 x 63 mm |
| Dimensions (version DIN) | 107,5 x 90 x 64,5 mm |
| Poids (emballage inclus) | Environ 400 g |
| Alimentation | 90 à 260 VCA/CC ou 18 à 60 VCA/CC selon modèle |
| Consommation | 6 VA (CA) / 3,5 W (CC) |
| Afficheur | LED 3x3 digits, hauteur 14 mm (96x96) ou 9 mm (DIN) |
| Types de réseau | Monophasé, biphasé, triphasé avec/sans neutre, ARON |
| Mesures | Tension, courant, puissance active/réactive/apparente, énergie, facteur de puissance, fréquence, THD |
| Précision courant | ±0,5% PE + 1 DGT (0,25 à 6 A) |
| Précision tension | ±0,5% PE + 1 DGT (phase-neutre) |
| Précision puissance active | ±1% PE + 1 DGT (0,25 à 6 A) |
| Entrées courant nominales | 5 A (max 6 A sur TC externe) |
| Entrées tension | 660 V L-L (AV5) ou 208 V L-L (AV6) |
| Sorties numériques (option PG) | 2 sorties relais ou collecteur ouvert, impulsions ou alarmes |
| Communication série | RS485 (MODBUS/JBUS) ou RS232 |
| Protocole | MODBUS/JBUS RTU |
| Indice de protection face avant | IP40 (DIN) / IP65 (96x96) |
| Température de fonctionnement | 0 à +50 °C |
| Humidité relative | 0 à 90% sans condensation |
| Entretien | Nettoyer avec un chiffon humide, sans abrasifs ni solvants. Déconnecter avant nettoyage. |
| Réparabilité | Non spécifiée par le constructeur ; contacter le SAV autorisé. |
FOIRE AUX QUESTIONS - WM14-96 CARLO GAVAZZI
Questions des utilisateurs sur WM14-96 CARLO GAVAZZI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Appareil de mesure électrique au format PDF gratuitement ! Retrouvez votre notice WM14-96 - CARLO GAVAZZI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WM14-96 de la marque CARLO GAVAZZI.

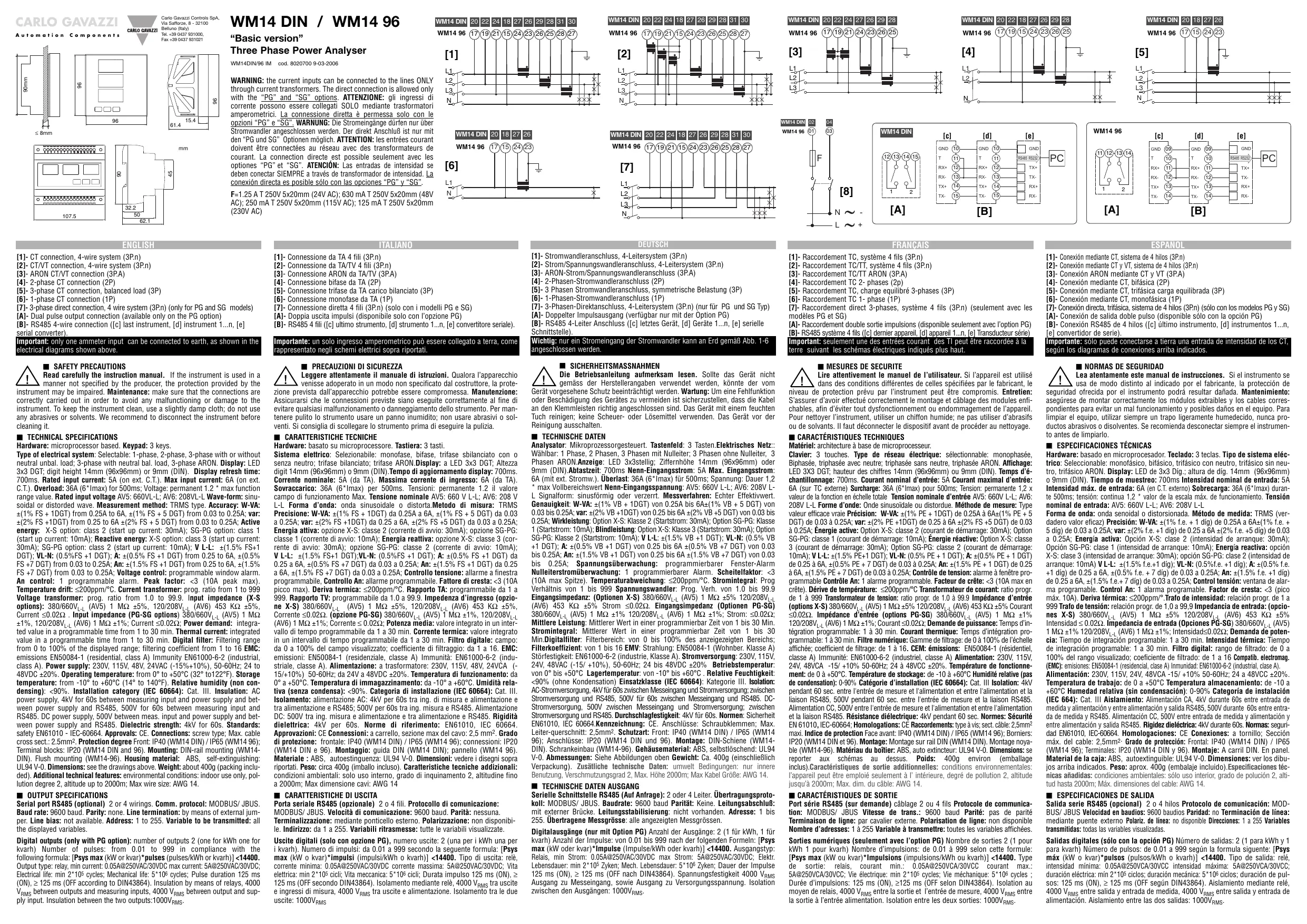

MODE D'EMPLOI WM14-96 CARLO GAVAZZI
WARNING: the current inputs can be connected to the lines ONLY through current transformers. The direct connection is allowed only with the "PG" and "SG" options. ATTENZIONE: gli ingressi di corrente possono essere collegati SOLO mediante trasformatori amperometrici. La connessione diretta è permessa solo con le opzioni "PG" e "SG". WARNING: Die Stromeingänge)durfen nur über Stromwandler angeschlossen werden. Der direkt Anschluß ist nur mit den "PG und SG" Optionen möglich. ATTENTION: les entrées courant doivent être connectées au réseau avec des transformateurs de courant. La connection directe est possible seulement avec les options "PG" et "SG". ATENCIÑON: Las entradas de intensidad se deben conectar SIEMPRE a de transformador de intensidad. La conexión directa es posiblesoleoconlasoptiones"PG"y"SG".
F = 1.25 A T 250V 5 × 20mm (24V AC); 630 mA T 250V 5 × 20mm (48V AC); 250 mA T 250V 5 × 20mm (115V AC); 125 mA T 250V 5 × 20mm (230V AC)

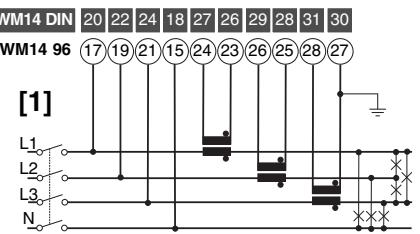

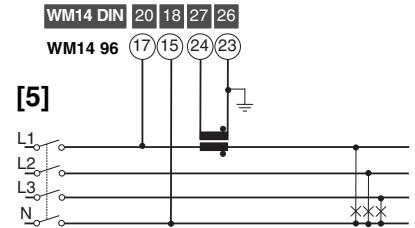

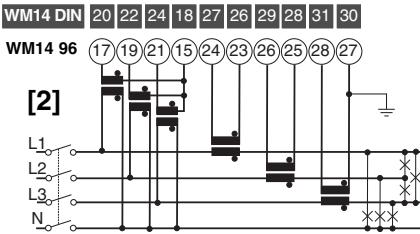

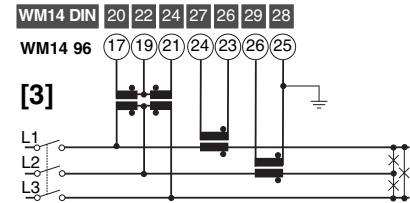

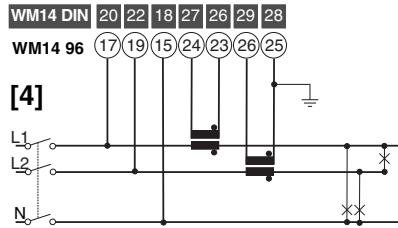

[1]- Raccordement TC, système 4 fils (3P. n) [21] Raccordement TC/TT, système 4 fils (3Pn) [31] Raccordement TC/TT ARON (3PA) [4]-Raccordement TC 2-phases (2p) [5]-Raccordement TC, charge équilibrée 3-phases (3P) [6]-Raccordement TC 1-phase (1P) [7]-Raccordement direct 3-phases, système 4 fils (3P. n) (seulement avec les modèles PG et SG) [A]-Raccordement double sortie impulsions (disponible seulement avec l'option PG) [B]-RS485 système 4 fils ([c] dernier appareil, [d] appareil 1... n, [e] Transducteur série Important: seulement une des entrées courant des TI peut être raccordée à la terre suivant les schémas électriques indiqués plus haut.
Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromises. Entretien: S'assurer d'avoir effectué correctement le montage et câblage des modules enchâssés, afin d'éviter tout dysfonctionnement ou endommagement de l'appareil. Pour nettoyer l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvants. Il faut déconnecter le dispositif avant de procéder au nettoyage.
Matériel: architecture à base de microprocesseur
Clavier: 3 touches. Type de réseau électricque: sélectionnable: monophasée, Biphasée, triphasée avec neutre; triphasée sans neutre, triphasée ARON. Affiche: LED 3X3 DGT; hauteur des chiffres 14mm (96x96mm) ou 9mm (DIN). Temps d'échantillonnage: 700ms. Courant nominal d'entrée: 5A Courant maximal d'entrée: 6A (sur TC externe) Surcharge: 36A (6*Imax) pour 500ms; Tension: permanente 1,2 x valeur de la fonction en échelle totale. Tension nominale d'entrée AV5: 660V L-L; AV6: 208V L-L. Forme d'onde: Onde sinusoidale ou distourdue. Méthode de mesure: Type valeur efficace vraie Precision: W-VA: ±(1% PE + 1DGT) de 0,25A à 6A±(1% PE + 5 DGT) de 0,03 à 0,25A; var: ±(2% PE +1DGT) de 0,25 à 6A ±(2% FS +5 DGT) de 0,03 à 0,25A; Énergie active: Option X-S: classe 2 (courant de démarrage: 30mA); Option SG-PG: classe 1 (courant de démarrage: 10mA); Énergie réACTIVE: Option X-S: classe 3 (courant de démarrage: 30mA); Option SG-PG: classe 2 (courant de démarrage: 10mA); VL-L: ±(1.5% PE+1 DGT); VL-N: (0.5% PE + 1 DGT); A: ±(0.5% PE + 1 DGT) de 0,25 à 6A, ±(0.5% PE + 7 DGT) de 0,03 à 0,25A; An: ±(1.5% PE + 1 DGT) de 0,25 à 6A, ±(1.5% PE + 7 DGT) de 0,03 à 0,25A; Contrôle d' tension: alarmé à fenêtreprogrammable Contrôle An: 1 alarmé calculable. Facteur de créée: <3 (10A max en crée). Derive de température: ≤200ppm/°C Transformateur de courant: ratio progrd. de 1 à 999 Transformateur de tension: ratio progrd. de 1.0 à 99.9 Impédance d'entries options X-S) 380/660V_LL (AV5) 1 MΩ ±5% 120/208V_LL (AV6) 453 KΩ ±5% Courant ≤0.02Ω. Impédance d'entries (options PG-SG) 380/660V_LL (AV5) 1 MΩ ±1% 120/208V_LL (AV6) 1 MΩ ±1%; Courant ≤0.02Ω; Demande de puissance: Temps d'intégration calculable: 1 à 30 min. Courant thermique: Temps d'intégration calculable: 1 à 30 min. Filtr naturel: Gamme de filtrage: de 0 à 100% de l'échelleaffichée; coefficient de filtrage: de 1 à 16. CEM: émissions: EN50084-1 (résidentiel, classe A) Immunite: EN61000-6-2 (industriel, classe A) Alimentation: 230V, 115V,24V,48VCA -15/ +10% 50-60Hz; 24 à 48VCC ±20%. Température de fonctionnement: de 0 à +50°C. Température de stockage: de -10 à +60°C Humidité relative (pasde condensation): 0-90% Catégorie d'installation (IEC 60664): Cat. III Isolation: 4kV pendant 60 sec. entre l'entrée de mesure et l'alimentation et entre l'alimentation et la liaison RS485, 500V pendant 60 sec. entre l'entrée de mesure et la liaison RS485. Alimentation CC, 500V entre l'entrée de mesure et l'alimentation et entre l'alimentation et la liaison RS485. Résistance diélectrique: 4kV pendant 60 sec. Normes: SécuritéEN 61010, IEC-60664; Homologations: CE Raccordements: type à vis: sect. cable: 2,5mm² maxi. Indice de protection Face avant: IP40 (WM14 DIN) / IP65 (WM14 96); Borniers: IP2O (WM14 DIN et 96). Montage: Montage sur rail DIN (WM14 DIN). Montage noyable (WM14-96). Matériau du boitier: ABS, auto extincteur: UL94 V-0. Dimensions: sereporter aux schémas au dessus. Poids: 400g environ en (emballage inclus). Caracteristiques de sortie additionnelles: conditions environnementales: l'apparil ne peut être employé seulement à l'intérieure, degré de pollution 2, altitude jusqu'à 2000m; Max. dim. du cable: AWG 14.
Port série RS485 (sur commande) câblage 2 ou 4 fils Protocole de communication: MODBUS/JBUS Vitesse de trans.: 9600 baud Parité: pas de parité Terminaison de ligne: par cavalier externe Polarisation de ligne: non disponible Nombre d'adresses: 1 à 255 Variable et transmettre: toutes les variables affichées.
Sorties numériques (seulement avec l'option PG) Nombre de sorties 2 (1 pour kWh 1 pour kvarh) Nombre d'impulsions: de 0.01 à 999 selon cette formule: [Psys max (kW ou kvar) Impulsions (impulsions/kWh ou kvarh)] <14400. Type de sortie: relais, courant min.: 0.05A@250VCA/30VCC courant max.: 5A@250VCA/30VCC; Vie électrique: min 2 105 cycles; Vie mécanique: 5*106 cycles; Durée d'impulsions: 125 ms (ON), ≥125 ms (OFF selon DIN43864). Isolation au moyen de relais, 4000 V_RMS entre la sortie et l'entrée de mesure, 4000 V_RMS entre la sortie à l'entrée alimentation. Isolation entre les deux sorties: 1000 V_RMS.
à la phase de programmation et confirmation des valeurs.
mode mesure: affiche la variable suivante. En mode pronon: affiche la fonction suivante ou augmente la valeur du
Mode mesure: affiche la variable précédente. En mode pronon: affiche la fonction précédente ou diminue la valeur du
Initialisation des alarmes
de la valeur du courant max affichée et de Wdmd max affichée
sie du mot de passe correct (0 par défaut) donne accès au capital.
Instructions du MENU principal
on nouveau mot de passe, fonction changer mot de passe.
on du réseau électrique, désiré le réseau électrique correct: 3Pn: courant non équilibré avec ou sans neutre, 3PA: 3-phases ARON,
du transformateur de courant: sélectionner la valeur entre 1 et 999. Exemple: si le primaire du TC raccordé est si le secondaire est de 5A, le ratio TC correspond à 60 (divise par 5).
o du transformateur de tension: selectionner la valeur entre 1,0 et 99.9. Example: si le primaire du TT raccordé et si le secondaire est de 100V, le ratio TT sera de 50 (soit par 100).
Caps d'intégration pour le calcul de la puissance dmd: sur la valeur nécessaire entre 1 et 30 minutes.
d'intégration pour le calcul du courant thermique : sélecteur désiré de 1 à 30 minutes.
régulation de la gamme de filtrage permet de définir la plage entièrement du filtre numérique. La valeur est exprimée en pourcentage de la valeur en échelle totale.
on de la gamme de filtrage de 1 à 16. Lorsqu'on augmente, on augmente également la stabilité et le temps de stabilisation est également augmenté.
me Haut (VLN) valeur maximale de la variable au dessus de l'arme devient active.
Le me Bas (VLN) valeur minimale de la variable au dessous de l'alarme devient active. Note: si les valeurs "AL up" et "AL down" identiques, l'alarme V LN est désactivée. L'état de l'alarme par le clinoptilum de la LED.
du courant de neutre, valeur max. de la variable au dessous de rme devient active. Si la valeur AL. n est de 0, le système désacchande d'alarme du courant de neutre. L'état de l'alarme est indiqué par la LED: voir fig. 5 (An) et fig. 15 (VLN).
se du port série : de 1 à 255.
les bytes dans le mot de données: A = LSB-MSB, b = MSB-LSB
e 1; TYP: kWh (r1) ou kvarh (r2). dP et Pul: résolution d'impulsions/kWh ou kvarh.
e 2. TYP: kWh (r1) ou kvarh (r2). dP et Pul: résolution d'impulsions/kWh ou kvarh.
réinitialiser à zéro de l'énergie et compteur d'heures.
confirmer les nouvelles valeurs sélectionnées, appuyer sur la, ou appuyer sur la touche l pour revenir aux fonctions de programmation.
s tensions phase-phase (VLL) ou les puissances réactives qui sont générées, les virgules à droite de l'écran sont clignotantes.
Attention DANGER
le transformateur de courant est raccordé à la terre, le courant de dispersion générée (0 à 1,8mA maxi) dépend de l'impédance d'entrée, du type de raccordement et de la mesure par l'instrument.
Il ne compte pas les kWh et kvarh négatifs générés.
Option PG. Seulement avec l'option PG. Solo con la opción
S Accès à la phase programmation et confirmation des valeurs. En mode mesure : affiche la variable suivante. En mode programmation : affiche la fonction suivante ou augmente la valeur du paramètre. En mode mesure : affiche la variable précédente. En mode programmation : affiche la fonction précédente ou diminue la valeur du paramètre.
REMISE à ZERO et accès au MENU principal
S. rE: remise à zéro de tous les valeurs min, et max mémorisées (voir table "F").
P. rE: remise à zéro de tous les valeurs maxima mémorisées (voir table "E"). E. Pr : remise à zéro de tous les compteurs kvarh/kWh partiels. PAS: la saisie du mot decke correct (0 par défaut) donne accès au menu principal.
Fonctions du MENU principal
n_P: fonction nouveau mot de passe, fonction changer mot de passe. SYS: réseau électrique, désiré le réseau électrique correct: 3Pn: 3-Phases charge non équilibrée avec neutre; 3PA: 3-Phases ARON; 3P: 3-Phases non équilibré sans neutre, 3PI: 3-Phases équilibré avec ou sans neutre (avec seulement une entrée du tension "VL1-N" et une entrée de courant "I1"), 2P: 2-Phases, 1P: 1-Phase. Ct. r: ratio du transformateur de courant "dP" sélection du point décimal et le multiplicateur "k" ou "M" du transformateur de courant "Ct. r"; sélection du ratio du transformateur de courant de 1 à 999. Exemple: si le primaire du TC raccordé est de 300kA et si le secondaire est de 5A, le ratio TC correspond à 60,0k (soit 300000 divisé par 5). Ut. r: ratio du transformateur de tension. "dP" sélection du point décimal et le multiplicateur "k" ou "M" du transformateur de tension. "Ut. r" sélection de la valeur du transformateur de tension de 1 à 999. Exemple: si le primaire du TT raccordé est de 5kV et si le secondaire est de 100V, le ratio TT sera de 50 (soit 5000 divisé par 100). P. i. t: temps d'intégration pour le calcul de la puissance dmd: sélectionner la valeur nécessaire entre 1 et 30 minutes. A. i. t: temps d'intégration pour le calcul du courant thermique: sélectionner la valeur désirée de 1 à 30 minutes. thd : sélection si activer l'analyse harmonique (YES) ou la désactiver (no). ou.1 / ou.2 : sélection type de sortie: impulsions, alarme ou remote.
Voir les instructions à la page suivante. SET: réglages paramètres sortie alarme. Voir les instructions à la page suivante. Fis: la programmation de la gamme de filtrage permet de définir la plage de fonctionnement du filtrateur numérique. La valeur est exprimée en pourcentage de la valeur en échelle totale. Fic: sélection de la gamme de filtrage de 1 à 32. Lorsqu'on augmente cette valeur, on augmente également la stabilité et les temps de stabilisation des mesures augmentent également. Adr: Adresse du port série: de 1 à 255. Bdr : sélection de débit baud de données (38.400; 19.200; 9.600; 4.800). H. rE: remise à zéro des compteurs horaires E. tr: remise à zéro des compteurs d'énergie totales et partiels. End: pour confirmation des nouvelles valeurs sélectionnées, appuyer sur la touche S, ou appuyer sur la touche ▲ ▼ pour revenir aux fonctions du menu de programmation.
ATTENTION: si V_LN × I_L × Ctr × Utr × 3 ≥ 999.999.999 (999M), l'appareil affiche "Err". V_LN : tension de ligne phase-neutre ou tension du secondaire TT; I_L : courant secondaire du TC. Ctr: ratio TC; Utr: ratio TT.

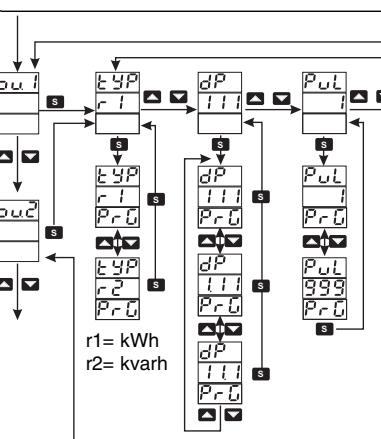

ou.1 / ou.2: réglage sorties 1 / 2, Sélectionner: EnE: retransmission de la valeur de l'énergie active "Act" ou réactive "REA" par impulsions. "dP" pour sélectionner le point décimal. "PuL" pour sélectionner le nombre d'impulsions par kWh/kvarh de 0,01 à 500. ALr: activation de la sortie d'alarme. "nd" du relais normalement ouvert ou le relais normalement fermé "nE". rEn: activation du contrôle à distance (par connexion série) de la sortie 1-2. 1.01: "off" déactivation de l'alarme A.01, en passant à l'alarme suivante (jusqu'à A 16). Tous les autres réglages restent mémorisés. "on": activation de l'alarme, puis sélectionner la variable à contrôler: VAR : sélectionner la variable à contrôler (voir table "I"). no, pour aller directement au réglage du prochain alarme. YES, pour continuer la programmation de tous les autres paramètres concernant l'alarme sélectionnée: d. P. o : désactiver l'alarme à l'allumage, "no" pour désactiver la fonction ou "YES" pour l'activer. tYP: sélectionner le type d'alarme: haute (uP) ou basse (do), alarme dans fenêtre (in), alarme fenêtre extérieure (out). dP: sélection de la position du point décimal. Lo. S: sélection valeur du point de consigne basse Hi. S: sélection valeur point de consigne haute. dEL: sélection sur temporisation activée de 0 à 255 secondes Fun: sélection fonction OR ou AND (voir la figure "OR/AND" dessus). out : sélection du relais à activer en cas d'alarme Sortie relais 1 "rl.1". Sortie relais 2 "rl.2".
Remarques importantes:
- La variable mesurée clignote, indiquant l'activation d'une alarme (voir figure "G" à gauche : VL1, 200V). Une ou plusieurs alarmes peuvent être connectées à la même variable, la première condition d'alarme fait clignoter la gamme de la variable. L'activation d'une des deux sorties (relais ou collecteur ouvert) est indiquée par le diode "al" (*) si elles sont sélectionnées comme alarme.
- Quand les deux sorties (relais ou collecteur ouvert) sont installées dans l'appareil, on peut GER jusqu'à 16 alarmes que peuvent être connectées à la sortie 1 et/ou 2. Si "var" ou W sont négatives, le point decimal à droite clignote en correspondance avec la variable négative (voir figure "H" à gauche.
- Si l'appareil affiche une puissance négative, l'énergie correspondante ne serait pas considérée.
Mesures de sécurité
Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromis. Entretien: Pour nettoyer l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvants. Il faut déconnecter le dispositif avant de procéder au nettoyage.
AJUSTE OUT 1/out2
Lisez le mode d'emploi et respectez scrupuleusement les instructions. Si on utilise l'instrument autrement que de la manière indiquée par le producteur, on peut endommager les protections dont l'instrument est doté.
Maintenance : s'assurer que les cablages sont bien connectés pour éviter tout malfonctionnement ou dommage de l'appareil. Nettoyer périodiquement l'étui avec un linge un peu humide ; ne pas utiliser d'abrasifs, ni de solvants. Déconnecter l'appareil avant de le nettoyer.
Type système entrées nominales: 3 courant (Shunts), Tension 4. Precision (@25°C ±5°C, H. R. ≤60%) (Affichage, RS485) avec TC=1 et TT=1; AV5: 1150W-VA-var, FS:230VLN, 400VLL; AV6: 285W-VA-var, FS:57VLN, 100VLL. Courant 0.25 à 6A: ±(0.5% PE +1DGT). De 0.03A à 0.25A: ±(0.5% PE+7 DGT). Courant de neutre 0.25 à 6A: ±(1.5% PE +1DGT), de 0.09A à 0.25A: ±(1.5% PE+7 DGT).
Tension phase-phase ± (1.5% PE +1 DGT). Tension phase-neutre ± (0.5% PE +1 DGT). Puissance active et apparent, de 0.25 a 6A ± (1% PE +1 DGT); de 0.03A a 0.25A: ± (1% PE +5 DGT). Puissance reactive 0.25 a 6A: ± (2% PE +1 DGT); de 0.03A a 0.25A: ± (2% PE +5 DGT). Energie active, classe 1 (Courant de demarrage: 30mA ). Energie reactive, classe 2 (Courant de demarrage: 30mA ). Fréquence ± 0.1Hz (48 à 62Hz). Distorsion harmonique ± 3% PE (jusqu'à la 15ème harmonique) (PE: 100% ).
Erreurs additionnelles: Humidité ≤ 0.3% PE, 60% à 90% HR
Dérive de température: 200ppm/°C
Taux d'échantillonnage: 1600 échantillonnages/s @ 50Hz, 1900 échantillonnages/s @ 60Hz.
Temps de rafraîchissement: 200ms (FFT off) 500ms (FFT on). Afficheur: Type LED, hauteurs chiffres 14mm (96x96) ou 9mm (DIN). Lecture des var. instantanées: 3× 3 DGT Lecture des énergies 3 + 3 + 3 DGT (Indicat. max.: 999 999 99.9) Lecture compteur d'heures 1 + 3 + 3 DGT (Max. indication: h 9 999 9.99).
Mesures: courant, tension, puissance, facteur de puissance, fréquence. Méthode de mesure: Mesure de valeur efficace vraie de formes d'ondes distordues. Type de coupage: direct. Facteur de crête < 3, max 10A crête.
Impédance d'entrée: 380/660V/L (AV5) 1.6 MΩ ±5%; 120/208V/L (AV6) 1.6 MΩ ±5%; Courant ≤ 0.02Ω
Fréquence: 48 à 62 Hz.
Protection contre les surcharges: (valeur max.) Tension/courant continu AV5: 460VLN/800VLL/6A; AV6: 145VLN/250VLL/6A. Pour 500ms: tension/courant AV5: 800VLN/1380VLL/36A; AV6: 240VLN/416VLL/36A.
Sorties impulsions: Nombre de sorties: jusqu'à 2. Programmable de 0.01 à 500 impulsions pour kWh/kvarh. Durée d'impulsions ≥100ms <120msec (ON), ≥120msec (OFF) suivant EN62053-31.
Sorties relais: Nombre de sorties: jusqu'à 2, indépendantes. Modes d'alarme: alarme haute, alarme basse, alarme basse avec déactivation au démarrage, alarme dans fenêtre, alarme fenêtre extérieur, pour tous ces modes d'alarme, la fonction 'déactivation au démarrage' est disponible. Tous les alarmes peuvent être connectés à n'importe quelle quantité variable disponible (voir la table "I"). Régulation du point de consigne de 0 à 100% de l'échelle affichée. Hystérésis: de 0 à pleine d'échelle. Temporisation activée: de 0 à 255 s. État sortie: sélectionnable; normalement déactivé, normalement activé. Temps de réponse min.: ≤400ms, filtres exclus ou FFT off; 1 s avec FFT on et point de consigne sur temporisation activée: "0 s".
Remarque: les 2 sorties numériques peuvent aussi fonctionner comme une sortie impulsion et une sortie alarme; Les deux sorties peuvent être contrôlées par un contrôleRemote (RS485).
Sorties statiques: type d'emploi: pour sortie impulsions ou pour sorties alarme. Signal VON 1.2 VCC/max. 100 mA, VOFF 30 VCC max. Isolation au moyen de photocoupleurs; 4000 VRMS de la sortie sur entretres de mesure, 4000 VRMS de la sortie à l'entrée d'alimentation.
Sorties relais: emploi pour sorties alarmes ou sorties impulsions Type de relais: SPST, AC 1-5A @ 250VCA; DC 12-5A @ 24VCC AC 15-1.5A @ 250VCA; DC 13-1.5A @ 24VCC. Isolation au moyen de photocoupleurs, 4000 VRMS de la sortie sur entree de mesure 4000 VRMS de la sortie a l'entree alimentation.
RS422/RS485: (sur compte) Multidrop bidirectionnel (variables statiques et dynamiques).
Connexions: 2 ou 4 fils, distance max. 1200m, terminaison directement sur l'appareil. Addresses: de 1 à 255, selectable par clavier. Protocole MODBUS/JBUS (RTU). Données (bi-directionnelles) Dynamique (lecture seulement): variables système et phase. Statique (écriture seulement): tous les paramètres de configuration. Format données: 1 bit de départ, 8 bits de données, aucune, 1 bit d'arrêt. Débit baud 4800, 9600, 19200, 38400 bits/s. Isolation: au moyen de photocoupleurs, 4000 VRMS entre sortie et entrée de mesure; 4000 VRMS entre sortie et entrée alimentation.
RS232: Communication semi-duplex. Type: Connexion point à point. Connections 3-fils, distance max. 15. Adresse 1 à 255 selectionnable par clavier. Protocole MODBUS/JBUS (RTU). Debitt en baud 4800, 9600, 19200, 38400 bits/s autres caractéristiques comme port R422/RS485.
Alimentation électrique auxiliatoire 90 a 260VCA/CC; 16 a 60VCA/CC Puissance consummée: AC: 6 VA CC: 3.5W
Températures de fonctionnement: -50°C (32^ à 122^). HR < 90% sans condensation). Température de stockage: -10° a +60°C (14^ a 140^) HR < 90% sans condensation).
Categoriseur tension: Cat. III (IEC60664, EN60664).
Isolation: (pendant 1 minute) 4kV CARMS entre entrées de mesure et alimentation. 4kV CA/CC @ ≤ 3mA entre entrées de mesure et RS485/RS232. 4kV CARMS entre alimentation et RS485/RS232. Puissance dielectrique: 4kV ACRMS (pour 1 min).
EMC: émissions, EN61000-6-3 environnement résidentiel, commercial et industriel léger, EN61000-6-2 environnement industriel. Tension impulsionnelle (1.2/50us): EN61000-4-5.
Normes de sécurité: IEC60664, IEC61010-1, EN60664, EN61010-1. Conformités: CE. Connexions: 5(6) A type à vis. Zone section trans. éblé max. 2,5 mm².
Boitier: (WxHxD) 96 x 96 x 63 mm (version tableau), 107.5x90x64.5 (version DIN). Matieres ABS auto-extinguibue: UL 94 V-0. Montage: tableau (96), rail DN (DIN). Degre de protection: front IP40 (version DIN), IP65 (version 96). Borne a vis: IP20 (version 96 et DIN). Poids: approx. 400g (emballage inclu)
Fonctions logiciels
Mot de passe Code numérique à max. 3 digits; 2 niveaux de protection des données de programmation: Niveau 1: mot de passe "0", pas de protection; Niveau 2: mot de passe de 1 à 999, toutes les données sont protégées.
Sélection du système 3P = équilibre triphase (1TC, 3 ou 4 fils); 3PN = non équilibre triphase avec ou sans neutre (3 ou 4 fils); 3PI = équilibre triphase (1TC, 2 fils); 3P. A = non équilibre triphase connexion ARON (3 fils); 2P = biphasé (3 fils); 1P = monophasé (2 fils).
Rapport transformateur. TC 1 à 60000. TT 1.0 à 6000.0
Filtre. Gamme de fonctionnement 0 à 100% de l'échelle affichée. Coefficient de filtrage 1 à 32. Action filtrée: mesures, alarmes, sortie série (variables fondamentales: V, A, W et leurs dérivées).
Affichage Jusqu'à 3 variables par page
Mode de fonctionnement alarmes : fonctions "OR" ou "AND" ou "OR+AND" (voir tableau "AND/OR").
Programmable librement jusqu'à 16 alarmes. Les alarmes peuvent
être connectées à n'importe quelles variables disponibles dans le tableau "I".
Réinitialiser. Par clavier: toutes les variables y compris celles instantanées, min, max, dmd et variables compteurs. Max: A1, A2, A3, W1, W2, W3, Wtdmd1-2-3, Wsys dmd, VAsys dmd; min: PF1, PF2, PF3; A1, A2, A3; V1, V2, V3; - dmd: A1, A2, A3, VA1, VA2, VA3, VASys. W1, W2, W3, Wsys, A.
Tous les compteurs. Energies totales: kWh, kvarh; - energies partielles: kWh, kvarh; - compteurs horaires. Max et min.
[4]- Connexion 3 phases, 3 fils, ARON et 2 TT
[5]- Connexion 3 phases, 4 fils, charge non-équilibrée, 3 TC
[6]- Connexion 3 phases, 4 fils, charge non-équilibrée, 3 TC et 3 TT
[7]- Connexion 3 phases, 3 fils, charge non-équil., 3 TC
[8]- Connexion 3 phases, 3 fils, charge non-équil., 3 TC et 2 TT
[9]- Connexion 3 phases, 3 fils, charge équilibrée, 1 TC
[10]- Connexion 3 phases, 4 fils, charge équilibrée, 1 TC et 1 TT
[11]- Connexion 3 phases, 4 fils, charge équilibrée, 1 TC
[12]- Connexion d'alimentation. Valeur du fusible
F: Alimentation L de 18 à 60 VCA/CC = 630mA.
Alimentation H de 90 à 260 VCA/CC = 125mA.
[13]- Double sortie relais
[14]- Double sortie collecteur ouvert
La valeur de la résistance de charge (Rc) doit permettre au courant à contact fermé d'être inférieure à 100mA; la tension VDC doit être inférieure ou égale à 30 VCC. VDC: tension d'alimentation externe. OUT: contact positif de sortie (transistor à collecteur ouvert) GND: contact de sortie connecté à masse (transistor à collecteur ouvert).
[15]- Connexion RS485 4 fils [a]- dernier appareil.
[b]- Appareil1... n. [c]- convertisseur RS485/RS232
[16]- RS485 connexion 2 fils [a]- dernier appareil.
[b]- Appareil 1... n, [c]- convertisseur RS485/RS232.
Attention
- Les entrées de courant peuvent être connectées SEULEMENT au moyen de transformateurs de courant. La connexion directe n'est pas permise.
Questions sur cette page
-La connexion à la terre du transformateur de courant produit un courant de dispersion de 0 à 1,8mA max en fonction des valeurs d'impédance d'entrée, du type de connexion et de la tension de ligne mesurée par l'appareil.
[1]- Connexion monophasique, 2 fils, 1 CT
[2]- Connexion bifasique, 3 fils, 2 CT
[13]-Double salute de relé.
