FOIRE AUX QUESTIONS - UDM 60 CARLO GAVAZZI

Qu'est-ce que le CARLO GAVAZZI UDM 60 ?

Le CARLO GAVAZZI UDM 60 est un dispositif de mesure et de contrôle qui permet de surveiller divers paramètres électriques tels que la tension, le courant, et la puissance.

Comment installer le CARLO GAVAZZI UDM 60 ?

Pour installer le UDM 60, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les normes électriques locales et d'effectuer les connexions dans un environnement hors tension.

Que faire si le UDM 60 ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que le dispositif est correctement connecté. Si le problème persiste, vérifiez les fusibles ou contactez le support technique.

Comment réinitialiser le CARLO GAVAZZI UDM 60 ?

Pour réinitialiser le UDM 60, localisez le bouton de réinitialisation sur le dispositif et maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'écran s'éteigne et redémarre.

Le UDM 60 affiche une erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Faites les vérifications nécessaires sur les connexions et les paramètres, ou contactez le service client si l'erreur persiste.

Peut-on connecter le UDM 60 à un réseau de communication ?

Oui, le CARLO GAVAZZI UDM 60 peut être intégré dans un réseau de communication compatible. Consultez le manuel pour les spécifications et les options de communication disponibles.

Quels sont les paramètres mesurables avec le UDM 60 ?

Le UDM 60 permet de mesurer des paramètres tels que la tension, le courant, la puissance active et réactive, ainsi que l'énergie consommée.

Comment calibrer le CARLO GAVAZZI UDM 60 ?

Pour calibrer le UDM 60, suivez les étapes de calibration détaillées dans le manuel d'utilisation afin d'assurer des mesures précises.

Quelle est la garantie du CARLO GAVAZZI UDM 60 ?

La garantie pour le CARLO GAVAZZI UDM 60 est généralement de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions de garantie auprès de votre fournisseur.

MODE D'EMPLOI UDM 60 CARLO GAVAZZI

- UK Max 1 module in total
I Massimo 1 modulo in totale D Maximal 1 Modul insgesamt F 1 module complet au maximum E Max. 1 modulo, en total DK Maks. et modul i alt

UK How to increase the numeric values I Come incrementare i valore numerici D Steigerung der numerischen Werte F Comment incrémenter les valeurs numériques E Como incrementar los valeurs numéricos DK Sādan öges de digitale værdier

F Révision du Firmware

E Revision de firmware

DK Firmware-revision

lnPE

GAE

F

1. 实验原理

ENGLISH

SAFETY PRECAUTIONS

Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromises. Entretien: S'assurer d'avoir effectué correctement le montage et câblage des modules enrichables et des relatives connexions afin d'éviter tout malfonctionnement ou endommagement de l'appareil. Pour maintenir propre l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvents. Il faut déconnecter le dispositif avant de proceder au nettoyage.

ESPANOL

NORMAS DE SEGURIDAD

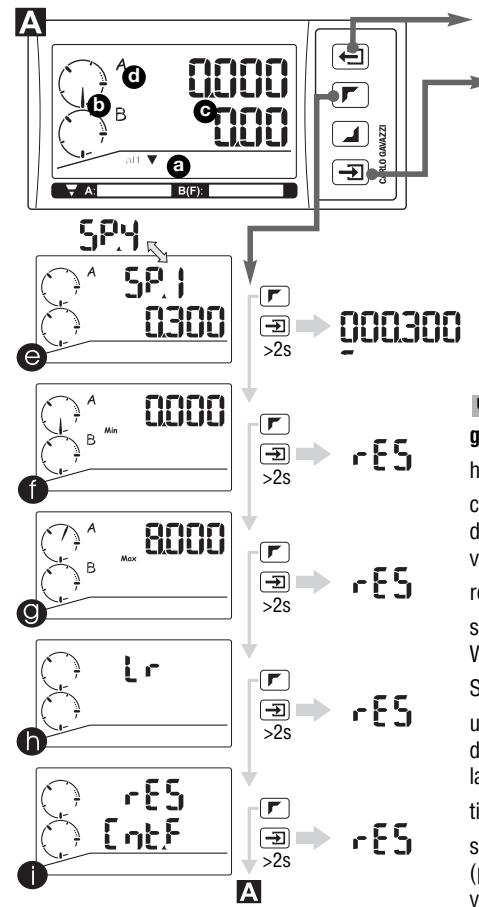

Dans la figure A: a: alarmes actives. b: instruments analogiques. c: valeurs mesurées. d: canal d'appartenance (A ou B) ou indication du résultat de la fonction (F ou %). Pour acceder à la pro
grammation, appuyer pendant au moins 2s sur la touche et introduire le mot de passer correct.

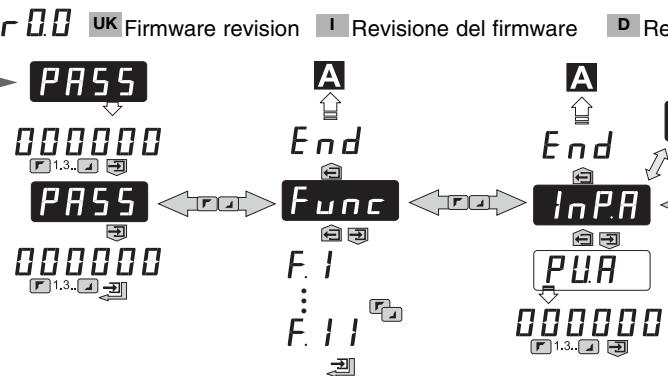

PASS: mot de passée. De 0 à 4999, l'accès direct aux points de consigne et aux autres paramétres est protégé. De 5000 à 9000, l'accès direct n'est permis qu'aux points de consigne.
Func: sélection de la fonction à appliquer aux entrées A et B dont le résultat est affchéé à la 2ème ligne. La 1ère ligne affiche toujours le canal A. F1 = valeurs pondérées des canaux A et B. F2 = 1 / A . F3 = A-B. F4 = (A - B) / B * 100 . F5 = A / B . F6 = B / (A + B) * 100 . F7 = Sens de la rotation, le canal B doit répéter le canal A avec une différence de phase. F8 = valeur pondérée du canal A et compteur relatif au canal A. F9 = valeur pondérée du canal A et compteur correspondant au canal B. F10 = compteurs correspondant aux canaux A et B. F11 = compteurs correspondant au canal A et à la somme A+B.
InP.A: entrées. Pu.A = Sélection du nombre d'impulsions par révolution. EnG.A = unité de mesure, de r1 à r6, comme indiqué sur "tab. 1". Toutes les valeurs se réferant aux entrées sont exprimées dans

INSTRUCCIONES

l'unité de mesure sélectionnée.
InP.F: inclut les mêmes paramétres de InP.A relatifs au canal B, si la fonction est F1. Dans le cas contraire, les paramétres InP.A s'appliquent aussi au canal B.
SCA.A: échelle d'entrée. dP.E = selection de la position du point décimal de l'échelle électrique. Lo.E = selection valeur minimum d'entrée. Hi.E = selection valeur maximum d'entrée. dP.d = selection position du point décimal de l'échelle affichée. Lo.d = valeur minimum affichée (correspondant à Lo.E). Hi.d = valeur maximum affichée (correspondant à Hi.E).
SCA.F: inclut les mêmes paramétrés aSCA.A relatifs au canal B, si la fonction est F1. Inclut seulement les paramétrés relatifs à l'échelle affichée, si la fonction est F2-F6 : les limites électriques du canal B sont les mêmes que le canal A.
Cnt.A: compteur canal A. dpd = selection position du point decimal du compteur. dPPr= selection position du point decimal du prédiviser. PreS = le prédiviser est le poids de I'impulsion, c'est-à-dire la valeur dont on augmente le compteur à chaque impulsion.
Cnt.F: compteur canal B. Inclut les mêmes paramètres Cnt.A relatifs au canal B.
Lin.A: linéarisation du signal d'entrée. Un signal non linéaire peut être modifié, en configurant les points de linéarisation (in.01 ... in.16) d'entrée et sortie (ou.01 ... ou.16) de façon à rendre réelle la donnée affichée. nonE= aucune linéarisation ou YES= linéarisation active, Lin.P= points de linéarisation (2 à 16), in.01 (... in.16)= coordonnées du point de linéarisation dans la gamme « HiE - LoE » ou.01(... ou.16)= coordonnées du point linéarisé dans la gamme « HiD - Lod »
Lin.B: inclut les mêmes paramétrés Lin.A relatifs au canal B, si la fonction est F1. Si la fonction est F2-F6, les paramétrés Lin.A s'appliquent aussi au canal B.
SP.1 (... SP.4): point of consigne. Ch.A, Ch.F: association du seuil à la valeur du canal A ou de la fonction F. Lo.S = sélection de la valeur mini. du point de consigne, Hi.S = sélection de la valeur maxi. du point de consigne, SET = sélection du point de consigne, HYS = sélection d'hystérisis, oFF.d = sélection du temps de désactivation d'alarmes (0 à 255s) on.d = sélection du temps d'activation d'alarmes (0 à 255s). rLY = sélection de l'état du relais: nE = normalement fermé, nd = normalement ouvert. ALr: sélection du type d'alarme: oFF = désactée, do = basse, uP = haute, d.do = basse avec désactivation au démarrage, uPL = haute avec verrou. do.L = basse avec verrou.
A.out: sortie analogue. Ch.A, Ch.F: association du seuil à la valeur du canal A ou de la fonction F. Lo.A = selection de la valeur mini. de la gamme d'entrée de la variable (valeur en % de l'échelle totale du signal de sortie). Hi.A = selection de la valeur maxi. de la gamme d'entrée de la variable (valeur en % de l'échelle totale du signal de sortie). TYPE: selection du signal de sortie analogue; A= sortie 20mA; U= sortie 10V.
FiLt: fille numeroque. FiL.S= selection de la gamme de fonctionnement du filtre (de 0 à 100% du bas de l'échelle), FiL.C= selection de la valeur du coefficient de filtrage (1 à 32).
S.out: port série. Add= sélection de l'adresse de l'appareil, bdr= sélection de la vitesse de transmission de données.
Cnd: commande exter par contact d'entrée. Sélection de la fonction à assigner au contact CMD (voir la table 2, pour le raccordement dire la page des instructions concernant les entrées).

■ REMARQUES IMPORTANTES. AFFICHEUR: l'indicateur analogique en position de overflow ou de underflow associé à l'affichage d'une valeur sur l'afficheur indique le dépassement de la limite de l'échelle affiche (Lo.d-Hi.d) jusqu'à 20% au-delà de ces limites; "Err": indique que la fréquence du signal dépassée la valeur maximum (50kHz) ou excende de 20% les valeurs configuées de l'échelle électriche (Lo.E et Hi.E), "EEE" indique que la valeur affichée excende le maximum (999999) ou dépassé de 20% i valeurs configuées de l'échelle affichee (Lo.d et Hi.d). FUZIONI (FONC-TIONS): "EEE" ou "Err" s'affiche quand au moins l'une des entretes A ou B ou bien le résultat de la fonction est dans une condition "EEE" ou "Err". Dans cette situation, la sortie d'alarme maintainièt l'état qui précède immediatement la verification d'une condition "EEE" ou "Err". RESET: la réinitialisation des valeurs minimum et maximum et des compteurs est effectue sans demande de confirmation. ALARMES: le triangle de signalisation d'alarme actif s'allume (s'eteint) uniquement à la fin du temps de retard à l'activation (déactivation) on.d (off.d). modules: certains menus spécifique apparaissent unquivalent dans le cas où les modules correspondants d'appartenance sont installés. Min-Max: la réinitialisation des valeurs minimum et maximum est effectué sans demande de confirmation. MISE A JOUR MESURE: fréquence d'entrée basse demandant un long délai pour la mise à jour de l'afficheur (1000s à 0,001Hz). Pour éviter des retards en cas d'armes en descente, ne pas entre Lo.E=0 mais entre une valeur de valeur de Lo.E suffisamment haute.

SPECIFICATIONS TECHNIQUES

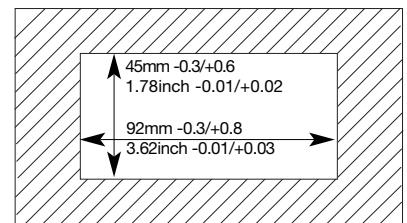

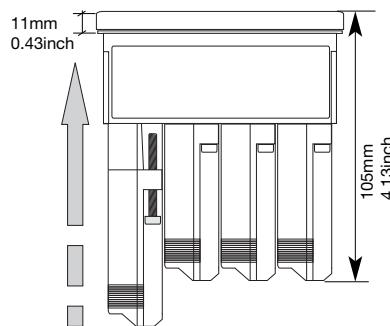

Affiche: 6 chiffres, LED. Conditions ambientes: usage interne uniquement, altitude jusqu'a 2000m. Indice de protection, avant: IP67, NEMA4. Alimentation CA/CC, BP H: 90 a 260V. BP L: 18 a 60V. Consommation d'energie: ≤ 30VA / 12W (BP H), ≤ 20VA / 12W (BP L). Temperaturé: fonctionnement 0^ a 50^ (32^ to 122^) (H.R. < 90% pas de condensation); stockage -10^ a 60^ (14^ - 140^) (H.R. < 90% pas de condensation). Tension de reference d'isoLation: 300~VRMS à la terre (entree 500V). Champ dielelectrique: 4000 VRMS pour 1 minute. Rejet de bruit: NMRR 40 dB, 40 a 60Hz. CMRR 100 dB, 40 a 60Hz. CEM: EN61000-6-2, EIGC1000-6-2, EN61000-6-3, EIGC1000-6-3. Autres normes: normes de sécurité EN61010-1, EIGC1010-1. Boitier: (dispositif assemblé) 48× 96× 105mm; materiaux PC-ABS, auto-extincteur: UL 94 V-0. Homologations: CE, UR, CSA.
