MODE D'EMPLOI POWER PEAK ULTIMATE ROBBE

Avec le chargeur POWER PEAK ULTIMATE il est possible de charger des accus de 1 à 25 éléments Cd-Ni ou NiMH et de les décharger aussi bien en mode automatique avec ajustement automatique du courant que manuellement. La fin de charge intervient lorsque l'accu est parfaitement chargé grâce à la procEDURE Delta-Peak.

Il est également possible de charger automatiquement des accus au plomb de 2 à 12 volts.

10 emplacements de mémoire permettent, en mode manuel, de sauvégarder les grandeurs régli-tes relevée pour chaque accu.

Consignes de sécurité :

Lorsqu'il est prévu de ne pas utiliser l'appareil pendant un certain temps, le désolidariser du secteur et en retarder les accus encore en place.
- Veiller à laisser dégagées les fentes de refroidissement afin de permettre à l'air de circuler. Ne pas l'instructor sur un tapis ou du feuvre pour une procédure d'charge.
- Ne pas disposer les accus et l'appareil sur un support inflammable et ne jamais les laisser sans surveillance.
- Protégé le chargeur de l'humidité.
- Observer les polarités de tous les branchements et les sorties. Lorsque les accus sont mis en place avec une polarité inversée, le fusible saute.
- Eviter les courts-circuits.
- Ne jamais exposer l'appareil au rayonnement direct du Soleil. Ne pas couvir l'appareil lorsqu'il est en service.
- Ne pasmettre en charge des accus particulierement chauds. Avant de les charges, laisser refroidir les accus à température ambiente.
- N'utiliser que des accus propres à une charge rapide et parfaitement homogènes.
- N'utiliser que des éléments de capacité égale et de même fabrication assemblés en accus.
- Ne pas raccorder deux accus en parallèle pour les charger.
Le chargeur n'est donc que pour la charge d'accu effectivement rechargeables.
- Ajuster les courants de charge les plus élevés aux connecteur et cordon solidaires des accus.
- Ne pas raccorder entre elles les entrées et les sorties.

\section*{Caracteristiques techniques}

Tension de service :

Consommation :

Tension nominale de l'accu : au plomb de 2 à 12 volts))

Courant de charge rapide :

Courant de charge de maintien :

Commutation automatique :

Courant de décharge :

Commutation en fin de décharge :

approx. 10 à 15 volts CC, accu 12 volts de voiture ou bloc d'alimentation secteur puissant et parfaitement stabilisé (ne pas utiliser de chargeur pour batterie de voiture!).

max. 14A

1,2 volt à 30 volts (1 à 25 éléments Cd-Ni / NiMH ou accus

0,1 A à 5 A en fonction de la tension, cf. tableau (valeurs individatifs approximatives)

3V 6V 9V à 20V 40V

max.: 2A 3A 5A 3A

néant

procédure Delta-Peak en fin de charge ou procédure pour accus au plomb

0,1A à 3,0A

automatique à approx. 0,8 volts par élément (uniquement Cd-Ni et NiMH)

Capacité de décharge max.:

Fonctions de protection :

approx. 20 W

protection contre les inversions de polarité des entrées et des sorties, protection contre les courts-circuits côté sortie, protection contre les températures excessives, protection contre les tensions insuffisantes.

Encombremment :

approx. 125 × 165 × 60 mm

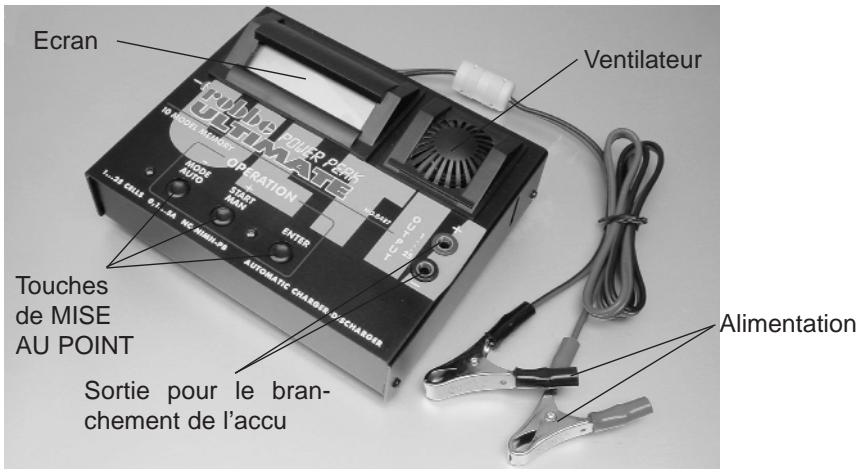

Éléments de commande

Mise en service

• Raccorder les pince crocodile à une batterie au plomb de 12 volts ou à bloc d'alimentation sec-teur approprié ; veiller absolument à respecter les polarités (rouge = plus / noir = moins.
• Sur l'écran apparait enfin la mention « AUSWAHL MODUS / AUTOMAT/MANUEL » (séléction du mode automat./manuel) ou en français « MODE SELECT/AUTOMATIC/MANUAL »
• Sélection de la langue : pour changer la langue de l'affichage, maintainir la touche ENTER enforcée lorsque vous raccordez la tension d'alimentation, à ce moment-là apparait le menu de sélection de la langue. Il est possible de désirir en DEUTSCH et ENGLISH (allemand et anglais) à l'aide des touches (-) ou (+). Commuter au besoin.
• Raccorder le cordon de charge en respectant les polarité (rouge = plus / noir = moins) aux douilles de sortie (OUTPUT).
  Raccorder l'accu à charge au cordon de charge.
  Le chargeur est maintainant en ordre de marche.
• Les touches MAN et AUTO permettent maintainant de besoin entre la charge ou la décharge manuelles ou automatiques.

MODE AUTOMATIQUE

Le chargeur selectionne lui-même la grandeur du courant et celle de la tension de charge.

CHARGE

START

NICD AUTO.

MODE

En actionnant plusieurs fois la touche MODE, il est possible deCHOIsir entre CHARGE, DISCHARGE et DISC/-<CHAR, séparément pour les accus Cd-Ni et les accus NiMH.

• Une pression sur la touche START lance la procEDURE sélectionnée.

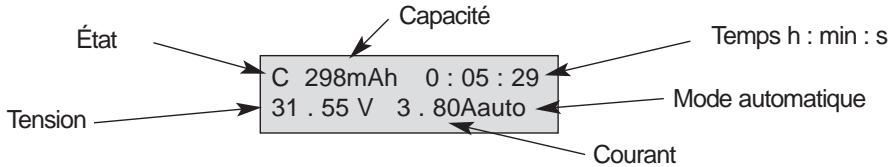

• Sur l'écran apparaissent la capacité, le temps, la tension et le courant. L'état instantané (C=CHARGE, D= DISCHARGE, F= FINISHED) est affché en haut à gauche sur l'écran.

La procédure de charge ou de décharge est interrompue par la commutation automatique ou en actionnant la touche STOP.

MODE MANUEL

Avant de pouvoir lancer une charge ou une décharge, il faut effectuer les réglages suivants : type d'accu (Cd-Ni, NiMH, PB), le nombre des éléments, la capacité de l'accu, le courant de charge et le courant de décharge.

Il est possible de sauvégarder jusqu'à dix de ces jours de paramètres dans les emplacement de mémoire de 0 à 9 et d'y accéder ensuite. Le menu de réglage indispensable apparait immédiatement après la sélection du mode manuel.

Ànoter:seuleslesvaleursdela premiere lignepeuventetremodifiéeslorsquele symbolede la flécheclignote.

MEMORY SELECT 0<-BAT. TYPE NICD

Sélection de l'emplacement de mémoire : avec la touche + sélectionner le menu MEMORY SELECT, confirmer avec la touche ENTER, sélectionner l'emplacement de mémoire à l'aide des touches -/+ et confirmer avec la touche ENTER, cf. également le paragraph « Sélection d'un emplacement de mémoire »

BAT. TYPE	NICD<-
BAT. CELL.	21 CELL

Sélection du type d'accu : avec la touche + sélectionner BAT. TYPE, confirmer avec la touche ENTER.

BAT. CELL.	21 CELL<-
BAT. CAP.	1800mAh

Saisie du nombre d' éléments : avec la touche + seLECTIONNER BAT. CELL, confirmer avec la touche ENTER. Étabir le nombre d' éléments à l'aide des touches -/+ et confirmer avec ENTER.

BAT. CAP. 1800mAh<-

CHAR. CUR. 4.5 A

Saisie de la capacité de l'accu : BAT. CAP : même principipe que pour le nombre d'accus.

CHAR. CUR.	4.5 A<-
DISC. CUR.	2.5 A

Saisie du courant de charge : CHAR. CUR : même principipe que pour le nombre d'accus.

DISC. CUR.	2.5 A<-
EXIT

Saisie du courant de décharge : DISC. CUR : même principe que pour le nombre d'accus. (ne pas possible pour des accus de plomb).

EXIT

SOUND

OFF

START

emplacement de mémoire

C 298mAh 0 : 05 : 29

31.55V 3.80A

Dans le point de menu EXIT il est possible, avec la touche ENTER de sauter dans la sélection « AUTO / MANUEL » et sous SOUND il est possible avec la touche ENTER d'activer ou de désactiver la tonalité du vibreur.

Pour lancer la procédure de charge ou de décharge il faut d'abord confirmer le point de menu START à l'aide de la touche ENTER.

La touche MODE permet alors de désir entre CHARGE, DISCHARGE et DISC-CHAR.

La touche START permet alors de lancer la procédure de charge ou de décharge.

Sur l'écran apparaissent la capacité, le temps, la tension et le courant. L'état instantané (C= CHARGE, D= DISCHARGE, F= FINISHED) est affché en haut à gauche sur l'écran.

• La procédure de charge ou de décharge est interrompue par la commutation automatique ou en actionnant la touche STOP.
  Le dernier emplacement de mémoire est automatiquement activé lors de la mise en place de l'accu suivant.

Fonctions spéciales

Réglage du courant au cours d'une charge ou d'une décharge (uniquement en mode manuel)

CHARGE CURRENT 4.5A

DISCHARGE CUR. 2.5A

À l'aide des touches + et - il est possible de modifier la grandeur du courant pendant la charge ou pendant la décharge.

Informations complémentaires.

Accès au réglage avec la fonction de touches doubles (actionner simultanément la touche + et la touche -) et feuilleter avec la touche + ou avec la touche -.

IN/OUT VOLTAGE 11.950Vi31.550Vo

Tension d'entrée et tension de sortie

CHARGE VOLTAGE 30.075Vp 30.075Va

Pic de tension et tension momentanée

DISCH. VOLTAGE 27.300Vs 16.800Vc

Tension de décharge au début ou à la fin de la procédure de décharge

CHAR. 1990mAh DISC. 1720mAh

Capacité chargée ou capacité déchargee

CHAR. 0:17:35
DISC. 1:47:21

Durée de la charge ou de la décharge

0]NICD 21CL 1800 C:4.5A D:2.5A

Emplacement de mémoire, nombre d'éléments, capacité, courant de charge et de décharge

Messages de dérangement

Les messages de dérangement suivant peuvent être validés avec une touche qualconque une fois que la cause du dérangement a été supprimée.

+++OVERLOAD +++
+++PROTECT +++

Chargeur surcharge, le laisser refroidir

Tension d'alimentation inférieure à 9,5 volts

OUTPUT BATTERY CONNECT ERROR

Contrcler la liaison entre I'accu et le chargeur

OUTPUT BATTERY REVERSE POLARITY

Polarités de l'accu inversées, contrôle

OUTPUT BATTERY SHORT CIRCUIT

Court-circuit à la sortie du chargeur, contrôle

OUTPUT BATTERY LOW VOLTAGE

Tension de l'accu trop faible. Contrôler le réglage du nombre d'éléments

OUTPUT BATTERY OVER VOLTAGE

Tension de l'accu trop élevé. Contrôler le réglage du nombre d'éléments

Tension d'entrée supérieure à 15,5 volts

TEMPERATURE SENSOR ERROR

Problème au niveau du thermocapteur : si ce message de dérangement apparait souvent, consulter le service technique après vente robbe

Problème au niveau de la mémoire interne : si ce message de dérangement apparait souvent, consulter le service technique après-ventre robbe.

Sélection d'un emplacement de mémoire que vous avez créé

• sélectionner le mode « MANUEL » à l'aide de la touche « MAN »
• sélectionner MEMORY SELECT à l'aide de la touche « + »
• sélectionner l'emplacement de mémoire correspondant à l'aide des touches « + » ou « - »
• actionner la touche « ENTER »
• selectionner « START » à l'aide de la touche « - »
• actionner la touche « ENTER »
• modifier, le cas échéant, le mode CHARGE ou DISCHARGE ou DISC-CHAR avec la touche de mode
• lancer la procédure en actionnant la touche « START »

Généralités concernant la charge et la décharge d'accus

Il faut en règle générale observer formellement les recommendations du fabricant de l'accu, particulièrement en ce qui concerne les courants de charge maximaux.

Pour s'assurer que le dispositif de commutation automatique Delta-Peak en fin de charge fonctionne correctement, il ne fautmettre en charge rapide des accus dont les éléments sont parfaitement homogènes, c'est-à-dire que les accus neufs ou qui n ont pas été utilisés depuis un certain temps doit être déchargés à intervalles réguliers ou être formés avec de petits chargeurs assurant une charge de type C/10. Pour ce faire, branchez ces accus sur l'appareil sans en actionner aucune touche.

Une décharge complète de temps en temps a aussi un effet contre l'EFFET DE MEMOIRE des accus.

Avec des accus anciers ou également avec des accus de qualité moindre, il peut arriver que le réglage automatique du courant en mode automatique ne fonctionne pas correctement. Dans ces cas-là il est recommendé d'utiliser le mode manuel.

Pour la charge ou la décharge d'accus d'émetteur installés dans l'ensemble de radiocommande, les fonctions de décharge ne sont disponibles que lorsque ou bien la diode de protection contre les inversions de polarité est shuntée ou bien lorsque l'accu a été désolidarisé de l'émetteur et est raccordé par un cordon de charge direct au chargeur.

L'adaptation de l'émetteur doit être effectué par un spécialiste et de préférence par le service après-venture de robbe.

Remarques

Le courant de charge ou de décharge maximal dépend du nombre d' éléments de l'accu.
- La fin de la charge ou de la décharge de l'accu ne doit pas intervenir en retardant la connexion de l'accu du chargeur. Achever systématiquement la charge à l'aide de la touche STOP.
- La charge des accus au plomb n'est possible qu'en mode manuel.

Bloc d'alimentation secteur

• La mise en place du bloc d'alimentation secteur Power Peak 7A, ref. 8415 permet également d'utiliser le chargeur avec le réseau 230 volts ce qui en fait un chargeur universal aussi bien adapté au secteur 230 volts CA qu'au courant continu 12 volts. Toutefois les courants maximaux sont alors limités avec des accus pourvus de nombreux éléments.

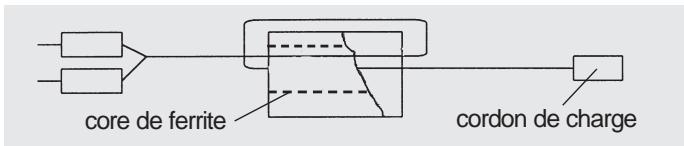

Remarque concernant la compatibilité electromagnetique

Pour respecter les directives concernant la compatibilité electromagnétique, il faut, avant mise en service de l'appareil, munir le cordon de charge du core de ferrite joint comme indiqué sur les schéma ci-dessus.

Sous réserve de modification technique.
