YST-FSW050 - Système de haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Caisson de basses actif
Puissance de sortie	50 W RMS
Réponse en fréquence	28 Hz - 150 Hz
Dimensions approximatives	300 x 300 x 300 mm
Poids	7,5 kg
Alimentation électrique	AC 220-240 V, 50/60 Hz
Connectivité	Entrées RCA, entrée haut-parleur
Fonctions principales	Contrôle du volume, réglage de la fréquence de coupure
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, se référer au service après-vente Yamaha
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Idéal pour les systèmes home cinéma et les configurations audio domestiques

FOIRE AUX QUESTIONS - YST-FSW050 YAMAHA

Comment connecter le YAMAHA YST-FSW050 à ma télévision ?

Utilisez un câble audio RCA ou optique pour connecter la sortie audio de votre télévision à l'entrée correspondante du YST-FSW050.

Pourquoi le son de mon YAMAHA YST-FSW050 est-il faible ?

Vérifiez le niveau du volume sur l'appareil et assurez-vous que le mode de sortie audio de votre source est correctement configuré.

Le YAMAHA YST-FSW050 ne s'allume pas, que faire ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise.

Comment régler les basses sur le YAMAHA YST-FSW050 ?

Utilisez le contrôle de niveau de basses situé sur le panneau avant de l'appareil pour ajuster les basses selon vos préférences.

Mon YAMAHA YST-FSW050 produit un bruit de fond, que faire ?

Vérifiez les connexions de câbles pour des interférences. Essayez également de déplacer l'appareil loin d'autres appareils électroniques qui pourraient causer des interférences.

Comment réinitialiser le YAMAHA YST-FSW050 aux paramètres d'usine ?

Débranchez l'appareil, puis maintenez le bouton de mise sous tension enfoncé tout en le rebranchant jusqu'à ce que l'indicateur s'allume.

Le YAMAHA YST-FSW050 est-il compatible avec tous les types de téléviseurs ?

Oui, le YST-FSW050 est compatible avec la plupart des téléviseurs disposant de sorties audio RCA ou optiques.

Comment savoir si le YAMAHA YST-FSW050 est en mode veille ?

L'indicateur de veille sur le panneau avant s'allumera en rouge lorsque l'appareil est en mode veille.

MODE D'EMPLOI YST-FSW050 YAMAHA

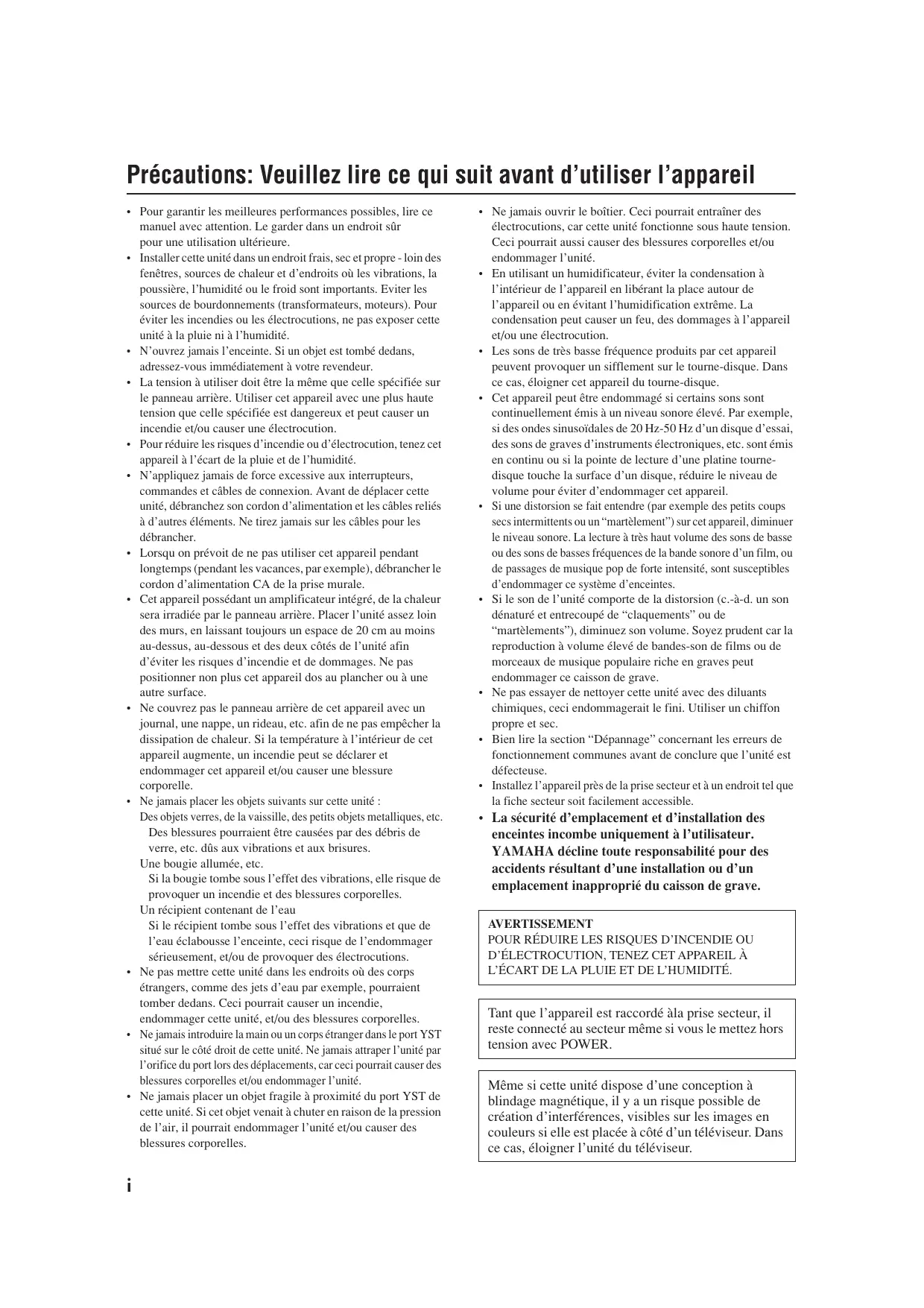

Précautions: veuillez lire ce qui suit avant d'utiliser l'appareil

• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer cette unité dans un endroit frais, sec et propre - loin des fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou les électrocutions, ne pas exposer cette unité à la pluie ni à l'humidité.
• N'ouvrez jamais l'enceinte. Si un objet est tombé dedans, adressez-vous immédiatement à votre revendeur.
• La tension à utiliser doit être la même que celle spécifiée sur le panneau arrière. Utiliser cet appareil avec une plus haute tension que celle spécifiée est dangereux et peut causer un incendie et/ou une électrocution.
• Pour réduire les risques d'incendie ou d'électrocution, tenez cet appareil à l'écart de la pluie et de l'humidité.
• N'appliquez jamais de force excessive aux interrupteurs, commandes et câbles de connexion. Avant de déplacer cette unité, débranchez son cordon d'alimentation et les câbles reliés à d'autres éléments. Ne tirez jamais sur les câbles pour les débrancher.
• Lorsqu'on prévoit de ne pas utiliser cet appareil pendant longtemps (pendant les vacances, par exemple), débrancher le cordon d'alimentation CA de la prise murale.
• Cet appareil possédant un amplificateur intégré, de la chaleur sera irradiée par le panneau arrière. Placer l'unité assez loin des murs, en laissant toujours un espace de 20 cm au moins au-dessus, au-dessous et des deux côtés de l'unité afin d'éviter les risques d'incendie et de dommages. Ne pas positionner non plus cet appareil dos au plancher ou à une autre surface.
• Ne couvrez pas le panneau arrêté de cet appareil avec un journal, une nappe, un rideau, etc. afin de ne pas empêcher la dissipation de chaleur. Si la température à l'intérieur de cet appareil augmente, un incendie peut se déclarer et endommager cet appareil et/ou causer une blessure corporelle.
• Ne jamais placer les objets suivants sur cette unité : Des objets verres, de la vaissille, des petits objets metalliques, etc. Des blessures pourraient être causées par des débris de verre, etc. dus aux vibrations et aux brisures. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, elle risque de provoquer un incendie et des blessures corporelles.

Un récipient contenant de l'eau. Si le récipient tombe sous l'effet des vibrations et que de l'eau éclabousse l'enceinte, ceci risque de l'endommager sérieusement, et/ou de provoquer des électrocutions.

• Ne pas mettre cette unité dans les endroits où des corps étrangers, comme des jets d'eau par exemple, pourraient tomber dedans. Ceci pourrait causer un incendie, endommager cette unité, et/ou des blessures corporelles.
• Ne jamais introduire la main ou un corps étranger dans le port YST situé sur le côté droit de cette unité. Ne jamais attraper l'unité par l'orifice du port lors des déplacements, car ceci pourrait causer des blessures corporelles et/ou endommager l'unité.
• Ne jamais placer un objet fragile à proximé du port YST de cette unité. Si cet objet venait à chuter en raison de la pression de l'air, il pourrait endommager l'unité et/ou causer des blessures corporelles.
• Ne jamais ouvri r des blessures corporelles et/ou endommager l'unité.
• En utilisant un humidificateur, éviter la condensation à l'intérieur de l'appareil en libérant la place autour de l'appareil ou en évitant l'humidification extrême. La condensation peut causer un feu, des dommages à l'appareil et/ou une électrocution.
• Lessons de très BASSE fréquence produits par cet appareil peuvent provoquer un sifflement sur le tourne-disque. Dans ce cas, éloigner cet appareil du tourne-disque.
• Cet appareil peut être endommagé si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoïdales de 20Hz - 50Hz d'un disque d'essai, des sons de graves d'instruments délectroniques, etc. sont émis en continu ou si la pointe de lecture d'une platine tourne-disque touche la surface d'un disque, réduire le niveau de volume pour éviter d'endommager cet appareil.
• Si une distorsion se fait entendre (par exemple des petits coups secs intermittents ou un "martèlement") sur cet appareil, diminuer le niveau sonore. La lecture à très haut volume de sons de basse ou de sons de basses fréquences de la bande sonore d'un film, ou de passages de musique pop de forte intensité, sont susceptibles d'endommager ce système d'enceintes.
• Si le son de l'unité comporte de la distorsion (c.-à-d. un son dénaturé et entrecoupé de "claquements" ou de "martêlements"), diminuez son volume. Soyez prudent car la reproduction à volume élevé de bandes-son de films ou de morceaux de musique populaire riches en graves peut endommager ce caisson de grave.
• Ne pas essayer de nettoyer cette unité avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Bien consulter la section "Dépannage" concernant les erreurs de fonctionnement communes avant de conclure que l'unité est défectueuse.
• Installez l'appareil près de la prise secteur et à un endroit tel que la fiche secteur soit facilement accessible.
• La sécurité d'emplacement et d'installation des enceintes incombe uniquement à l'utilisateur. YAMAHA décline toute responsabilité pour des accidents résultat d'une installation ou d'un emplacement inapproprié du caisson de grave.

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, TENEZ CET APPAREIL À L'ÉCART DE LA PLUIE ET DE L'HUMIDITÉ.

Tant que l'appareil est raccordé à la prise secteur, il reste connecté au secteur même si vous le mettez hors tension avec POWER.

Même si cette unité dispose d'une conception à blindage magnétique, il y a un risque possible de création d'interférences, visibles sur les images en couleurs si elle est placée à côté d'un téléviseur. Dans ce cas, éloigner l'unité du téléviseur.

(Pour les modèles à destination de la Chine, de la Corée, de l'Asie et les modèles généraux)

Le commutateur de tension situé sur le panneau arrière de l'unité doit être placé dans la position ajustée

AVANT de brancher l'unité dans la prise CA du secteur. Les tensions sont de 110-120/220-240 V CA, 50 / 60Hz

Précautions: veuillez dire ce qui suit avant d'utiliser l'appareil.

Caractéristiques 2

Accessoires fournis 2

Connexions 3

Exemple typique de connexions 3

Branchement des éléments et du subwoofer au secteur 3

Utilisation du subwoofer 4

Balance préalable du subwoofer 4

Réponse en fréquences 7

Caractéristiques

• Ce subwoofer utilise la technologie Advanced Yamaha Active Servo Technology II mise au point par Yamaha pour la reproduction de basses fréquences de meilleure qualité. (Pour ce qui concerne Advanced Yamaha Active Servo Technology, se reporter à la page “Advanced Yamaha Active Servo Technology II” on page 5.) Ces basses fréquences ajustent un effet réaliste cinématographique aux sons fournis par une chaîne stéréo.
• Ce système de subwoofer est doté d'un port linéaire spécial Yamaha qui assure une réponse régulière dans les basses fréquences pendant la lecture tout en minimisant les bruits étrangers non compris dans le signal d'entrée original.

Placement du subwoofer

Il est recommandé de le placer sur le côté extérieur de l'enceinte avant droite ou gauche. (Voir la fig. A.) Il est également possible de positionner les enceintes comme indiqué à la fig. B; cependant, si le subwoofer est placé directement contre le mur, l'effet de basse pourra se trouver supprimé car le son émis par l'enceinte et le son renvoyé par le mur s'annuleront mutuellement. Pour éviter ce problème, placer le subwoofer à angle oblique par rapport au mur, comme indiqué sur la fig. A.

B ( : subwoofer, : enceinte avant)

Remarque:

Lessons de très basses fréquences du subwoofer peuvent parfois être trop faiblement perçues à partir d'une position d'écoute en milieu de pièce. Les ondes renvoyées par deux murs parallèles peuvent en effet s'annuler mutuellement et supprimer les sons de basses. Dans un tel cas, diriger le subwoofer obliquement par rapport au mur. Il peut être également nécessaire de modifier le parallélisme des surfaces murales en plaçant des étagères etc. le long des murs.

Accessoires fournis

Veuillez vérifier que l'emballage contient les éléments suivants.

Pieds antidérapants (1 jeu, 4 patins)

Câble du subwoofer (5m)

Utiliser les tampons anti-dérapage

Mettre les tampons anti-dérapage fournis aux quatre coins du bas du subwoofer afin d’empêcher le subwoofer de bouger sous l’effet des vibrations, etc.

Attention: Branchez les cordons d'alimentation du Subwoofer et des autres éléments A/V au secteur uniquement après avoir effectué toutes les autres connexions.

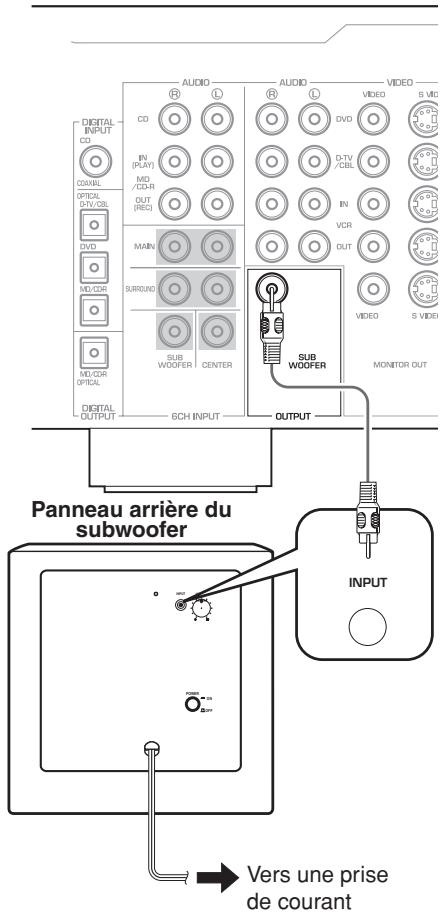

Exemple typique de connections

Branchez le câble du subwoofer à la sortie appropriée de l'amplificateur AV et à la prise INPUT du subwoofer.

Amplificateur (Le panneau arrière d'amplificateur ci-dessous n'est qu'un exemple; l'aspect varie selon l'amplificateur utilisé.)

Branchement des éléments et du subwoofer au secteur

Après avoir connecté le subwoofer, branchez les cordons d'alimentation de l'amplificateur, du subwoofer et de tout autre élément A/V à une prise de courant de tension appropriée.

(Pour les modèles à destination de la Chine, de la Corée, de l'Asie et les modèles généraux) Le commutateur de tension situé sur le panneau arrière de l'unité doit être placé dans la position ajustée AVANT de brancher l'unité dans la prise CA du secteur. Les tensions sont de 110-120/220-240 V CA, 50 / 60Hz.

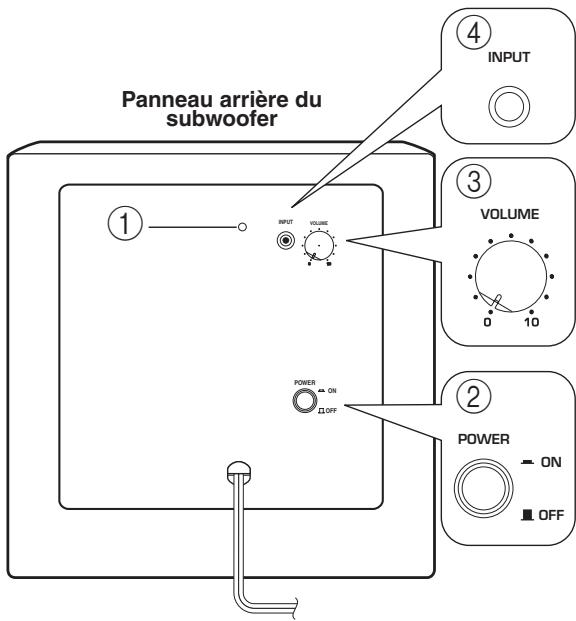

Témoin d'alimentation

S'allume en VERT quand l'interrupteur POWER (2) est sur ON. S'éteint quand vous placez l'interrupteur POWER sur OFF.

Interrupteur POWER

Mettez cet interrupteur en position ON pour permettre le Subwoofer sous tension. Quand le Subwoofer est sous tension, le témoin d'alimentation en façade (①) s'allume en vert. Une nouvelle pression sur cet interrupteur le met en position OFF et met le Subwoofer hors tension.

③ Commande VOLUME

Règlez le volume. Tournez cette commande à droite pour augmenter le volume et tournez-la à gauche pour le diminuer.

④Prise INPUT

Prise d'entrée destinée à recevoir un signal de niveau ligne de l'amplificateur.

Balance préalable du subwoofer

Avant d'utiliser le Subwoofer, réglez la balance entre son niveau et celui des enceintes avant en effectuant la procédure ci-dessous.

1. Réglez la commande VOLUME au minimum (0).
2. Mettez tous les autres éléments sous tension.
3. Mettez l'interrupteur POWER en position ON. Le témoin d'alimentation en face arrêté s'allume en vert.
4. Lancez la reproduction d'une source riche en sons graves. Réglez l'amplificateur au niveau d'écoute voulu.
5. Tournez lentement la commande VOLUME pour régler l'équilibre entre le volume du caisson de graves et celui des autres enceintes. Pour obtenir une reproduction naturelle du grave, réglez le niveau du subwoofer de sorte que son signal s'intègre dans celui des autres enceintes.
6. Réglez le niveau général du système d'enceintes avec la commande de volume de l'amplificateur.

Remarque: Nous vous conseillons de mettre la commande VOLUME plus ou moins dans la position centrale lors de l'utilisation d'un système multicanal.

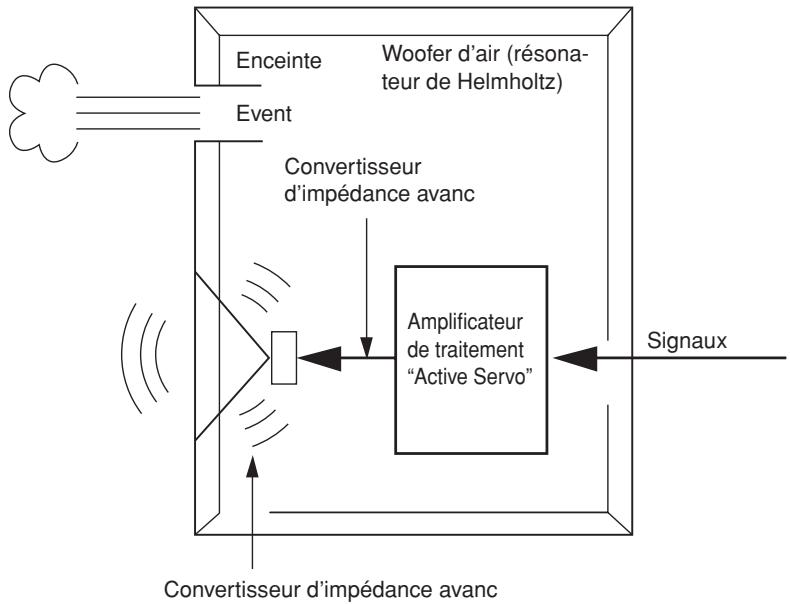

En 1988, Yamaha a lancé sur le marché des enceintes dotées du YST (Yamaha Active Servo Technology), un système assurant une restitution puissante et de haute qualité dans les basses fréquences. Utilisant une liaison directe entre l'amplificateur et l'enceinte, cette technologie garantit une transmission fidèle du signal et une commande précise des enceintes. Les haut-parleurs étant pilotés par les circuits de commande par impédance négative de l'amplificateur et par la résonance générée entre le volume de l'enceinte et le port, l'énergie résonante produite (concept "boucleur à air") est supérieure à celle des enceintes bass-reflex standard. Ceci permet à des enceintes de taille bien plus petite de restituer des basses fréquences.

Le nouveau système Advanced YST II de Yamaha ajoute de nombreux perfectionnements à la technologie YST (Yamaha Active Servo Technology) en permettant un meilleur contrôle des forces commandant l'amplificateur et l'enceinte. Sur le plan de l'amplificateur, l'impédance de l'enceinte varie en fonction de la fréquence du son. Les nouveaux circuits Yamaha, qui associent une commande par impédance négative à un pilotage à courant constant, offrent une plus grande stabilité des performances et une restitution nette des basses fréquences sans aucune opacité.

Son grave de haute amplitude

Si l'appareil ne semble pas fonctionner normalement, reportez-vous au tableau ci-dessous. Si vous n'y trouvez pas une description de votre problème ou si les solutions préconisées ne permettent pas de le résoudre, débranchez le cordon d'alimentation et contactez un revendeur ou un centre de SAV/agréé de Yamaha.

Problème	Cause	Remède
Impossible demettre le Subwoofer sous tension en plaçant son interrupteur POWER en position ON.	Le cordon d'alimentation n'est pas branché à fond.	Placez l'interrupteur en position OFF et branchez fermement le cordon d'alimentation.
Il n'y a pas de son.	La commande VOLUME est sur 0.	Tournez la commande VOLUME à droite (dans le sens des aiguilles d'une montre).
	Les câbles d'enceintes ne sont pas connectés correctement.	Insérez les câbles d'enceintes à fond dans les bornes.
Le niveau du son est trop faible.	Les fréquences graves de la source reproductive ne sont pas appropriées.	Reproduisez une source contenant plus de fréquences graves.
	La baisse de niveau est due à des ondes stationnaires.	Repositionnez le Subwoofer ou "brisez" les surfaces parallètes en plaçant des étagères ou d'autres objets volumineux le long du mur.
	Le signal d'entrée est trop faible.	Augmentez le volume.

Type........... Advanced Yamaha Active Servo Technology II

Haut-parleur...................................................... Woofer à cône de 20cm Avec aimant magnétique

Puissance 50 W

Puissance dynamique. 100 W, 5

Impédance d'entrée 12 kΩ

Réponse en fréquences 28 Hz - 200 Hz

Sensibilité d'entrée....50 mV (50 Hz, 50 W/5 Ω)

Alimentation

[Modèles pour les E.-U. et le Canada] CA 120 V, 60 Hz

[Modèle pour l'Australie]... CA 240 V, 50 Hz

[Modèles pour le R.-U. et l'Europe].... CA 230 V, 50 Hz

[Modèles pour la Chine, la Corée, l'Asie et modèle standard] CA 110~120/220~240 V, 50/60 Hz

Consommation 45 W

Dimensions (L x H x P) 290 mm x 290 mm x 328 mm

Poids 8,5 kg

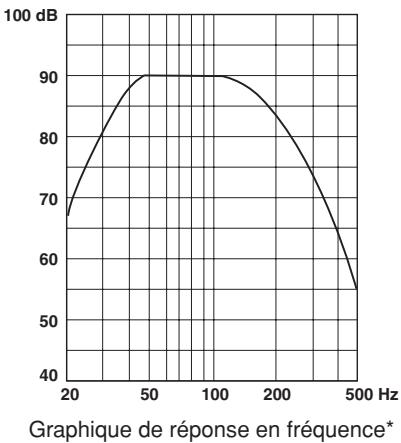

Réponse en fréquences

• Ce graphique ne présente pas les caractéristiques de réponse en fréquence avec précision.

Toutes les caractéristiques techniques pourront être modifiées sans préavis.
