Type de produit	Machine à fumée
Marque	Antari (compatible BEGLEC Z-1000II)
Modèle	Z-1000II
Alimentation électrique	AC 100-120V ou 220-240V, 50/60 Hz
Puissance	1 000 W
Volume d'émission de fumée	284 m³/min
Capacité du réservoir	1,7 L
Consommation de liquide	49 min/L
Poids	6,6 kg
Dimensions (L × P × H)	430 × 198 × 153 mm
Télécommande incluse	Z-10 (filaire, 10 m)
Télécommandes optionnelles	Z-40 (minuterie) et Z-50 (sans fil, 50 m)
Contrôle DMX	Oui (1 canal)
Temps de préchauffage	Environ 4 minutes
Intervalle de réchauffage	1 à 2 minutes après un jet
Température de fonctionnement	Environ 250 °C
Distance de sécurité minimale (bec)	60 cm des personnes, 50 cm des matériaux inflammables
Liquide recommandé	Liquide à fumée à base d'eau de haute qualité
Entretien et nettoyage	Tous les 40 h : solution 80% eau distillée + 20% vinaigre
Sécurité	Arrêt automatique en cas de surchauffe ou manque de liquide
Garantie et réparabilité	Entretien par revendeur agréé Antari

FOIRE AUX QUESTIONS - Z-1000II BEGLEC

Quel est le temps de préchauffage de la Z-1000II ?

Le temps de préchauffage est d'environ 4 minutes. La DEL verte sur la télécommande s'allume lorsque l'appareil est prêt.

Quel type de liquide utiliser ?

Utilisez exclusivement un liquide à fumée à base d'eau de haute qualité recommandé par votre revendeur. Ne pas utiliser de liquides inflammables ou huileux.

Comment nettoyer la machine ?

Après 40 heures d'utilisation, nettoyez avec une solution composée de 80% d'eau distillée et 20% de vinaigre. Videz le réservoir, versez la solution, faites fonctionner jusqu'à vidange, puis rincez.

La Z-1000II est-elle compatible avec le DMX ?

Oui, elle dispose d'un contrôle DMX 1 canal. Les valeurs 0-128 arrêtent la machine, 129-255 produisent un débit maximal. L'adresse DMX se règle sur la machine.

Quelle est la distance de sécurité à respecter ?

Maintenez une distance d'au moins 60 cm entre le bec et les personnes, et 50 cm des matériaux inflammables. Le bec devient très chaud (300 °C).

La télécommande Z-10 permet-elle un réglage de la durée ?

La Z-10 est une télécommande simple avec un bouton ON/OFF. Pour régler durée et intervalle, utilisez la télécommande Z-40 optionnelle.

Que faire en cas de débit faible ou absence de fumée ?

Vérifiez le niveau de liquide, le fusible, la connexion de la télécommande et l'alimentation. Si tout est correct, vérifiez le disperseur. En cas de problème persistant, contactez le revendeur.

Peut-on utiliser la Z-1000II en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité et ne l'utilisez pas à l'extérieur.

Quelle est la contenance du réservoir ?

Le réservoir a une capacité de 1,7 litre. La consommation est d'environ 49 minutes par litre à débit maximal.

Comment installer la machine au plafond ?

Si le modèle est équipé d'un centre de fixation, vous pouvez le fixer au plafond. Veillez à ce que l'angle d'inclinaison ne dépasse pas 15 degrés et que le jet ne soit pas dirigé vers des visages.

MODE D'EMPLOI Z-1000II BEGLEC

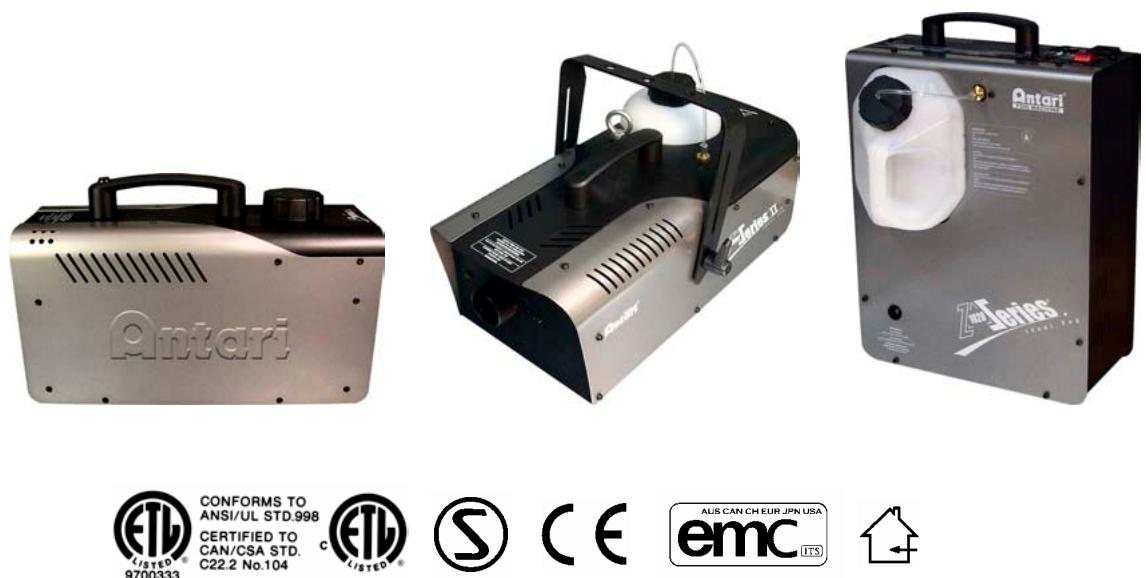

Mode d'Emploi des Z-800II, Z-1000II et Z-1020 Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES machine à fumée d'ANTARI.

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Antari Z-II machine à fumée

Nous vous remercions d'avoir choisi une machine à fumée d'ANTARI Z. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant de déstabilir la couverture. Protégé de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. Éteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage. Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou votre revendeur d'ANTARI avant de le réutiliser. À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par tout revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bec. Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm au et au-dessus de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Le bec de la machine devient très chaud (300^) pendant son fonctionnement. Pour cela, tenez écarté de matériaux enflammables au bec de la machine à une distance minimum de 50 cm. Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entremêler des liquides enflammables à composants gazeux ou huileux au liquide à fumée

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'antari

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandés par votre revendeur. Autres liquides à fumée pourrait causer des problèmes d'encrossage ou des crachotements.

Faites attention qu'il y ait always suffisamment de liquide à fumée au réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage. Si votre machine à fumée d'ANTARI ne avait plus travailler correctement, l'éteignez immédiatement. Videz complètement le réservoir, emballez soignement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le à leur revendeur d'ANTARI. Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez-vous que tous les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants :

1. Une unité de machine de brouillard de la Z-Série II
2. Cable secteur
3. Z-10 télécommande
4. Mode d'emploi

Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. Remplissez le réservoir de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir. Connectez fermement le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert sur la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine se réchauffe pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un centre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieur à 15 degrès.

Important: Observez toujours le niveau de liquide à fumée au réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a une production de fumée après que vous avez pressé le bouton sur la télécommande pendant 30

Seconds, vérifiez si le liquide s'écoule par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager notre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Specifications

Nombre modèle	Z-800II	Z-1000II	Z-1020
Alimentation	AC100-120V, AC 220-240V / 50HZ - 60HZ
Puisance de rendement	800W	1,000W	1,000W
Volume d'émission	85 m³/min.	284 m³/min.	284 m³/min.
Contenu de ré servoir	0.8 Liter	1.7 Liter	2.5 Liter
Consommation de liquide	83 Min./ Liter	49 Min./ Liter	24 Min./ Liter
Poids	3.5 Kg.	6.6 Kg.	9.7 Kg.
Dimensions(mm)	L315 W128 H166	L430 W198 H153	L370 W295 H135
Éloigné Inclus	Z-10	Z-10	Z-10
Facultatif Éloigné	Z-40, Z-50	Z-40, Z-50	Z-40, Z-50

Maniement avec télécommande

La Z-10 est une télécommande qui contrôle les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020 par l'intermédiaire d'un câble à 10 mètres avec une fiche mini à 5 broches. Dès que l'appareil a atteint sa température de fonctionnement, la DEL verte s'allume sur la télécommande. Ceci indique alors que l'appareil est prêt à l'utilisation : effectuez le jet de fumée en pressant le bouton rouge. La DEL verte n'est pas allumée pendant que l'appareil préchauffe (environ 4 minutes) et pendant les intervalles de rechauffement après un jet de fumée effectué (environ 1-2 minutes). La DEL recommence à s'allumer dès que l'appareil est de nouveau prêt à l'utilisation. La Z-40 est une télécommande qui contrôle les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020 par l'intermédiaire d'un câble à 10 mètres avec une fiche mini à 5 broches. Appuyez sur le bouton rouge pour allumer la télécommande. Ses deux touches permettent à l'utilisateur de régler l'intervalle, la durée et la puissance de la fumée selon ses exigences. En pressant la touche jaune TIMER, la fonction de la minuterie est activée. Le régulateur INTERVAL sert à déterminer les intervalles entre les différents jets de fumée (entre 10 secondes et 4 minutes). La durée de chaque jet de fumée (entre 1 et 15 secondes) est réglable grâce au régulateur DURATION. Si la touche verte FOG est pressée, tous les autres réglages seront déactivés et la fumée sera produite à puissance maximale. - La Z-50 est une télécommande sans fil avec une fiche mini à 5 broches pour les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020. Par l'intermédiaire de l'émetteur, votre machine à fumée peut être actionnée d'une distance de jusqu'à 50 mètres.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. Après avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage. Utilisez une solution composée de 80% d'eau distillée et de 20% de vinaigre. Pratiquez le nettoyage de la manière suivante:

1. Après avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez-vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoyage dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez le bec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide a fumée.

Remarque: Du à la consistance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintien régulier de la machine assure cependant son usage solide pour de nombreuses années.

Nettoyez le boîtier de la machine seulement avec un chiffon sec. L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machine à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée. Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et gardez ces instructions.

Série antari Z-1000II et Z-1020 DMX

Réglages DMX pour des machines à fumée Z-1000II et Z-1020 avec contrôle DMX

Canal A

0-128=Arrét

129 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1000II et Z-1020 possèdent un contrôle DMX (sauf Z-800II). Tous les modèles peuvent être réglés par un canal DMX en ce qui concerne on ou off. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions on ou off peuvent être programmées par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 128 du canal de contrôle A, la machine est en arrêt.

Entre les valeurs 129 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 130 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlées par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).
