MODE D'EMPLOI VH1472J BRANDT

Vous avez acquérir un lave-vaiselle BRANDT et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit toujours facile à utiliser.

Vous trouvezé également dans la gamme des produits BRANDT, un vaste besoin de fours, de jours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cusinières, de seche-linge, de lave-linge, de réfrigerateurs et congélateurs que vous pourrez coordonnner à votre nouveau lave-vaisse LBRANDT.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.brandt.com

1/ À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2/ Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

• La durée de l'eau en France 8

4/ A FAIRE avant la première utilisation

• Prendre connaissance de la durée de l'eau 9 Tableau de durée 9

6/ Produits lessiviels

Pour les produits classiques 11 Pour les produits multifonctions 11

9/ Equipement de votre lave-vaisselle

Le panier inférieur 14 Le panier supérieur 14 - Les tiroirs à couverts 15 Modularity des zones de chargement 16

La programmation

L'option "Heures creuses" 20

Nettoyage de votre appareil

• Nettoyage des filtres à déchets 22

1/ À l'attention de l'utilisateur

Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
• Une fois votre appareil installé, la prise doit rester accessible.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Notre appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels,

les fermes.

• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel,
• les environnements de type chambres d'hôtes.
• Les parois du lave-vaisselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.

Utilisation

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rinçage).

1/ À l'attention de l'utilisateur

• Évitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre appareil avant toute intervention technique.
• Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériels recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8 à 13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

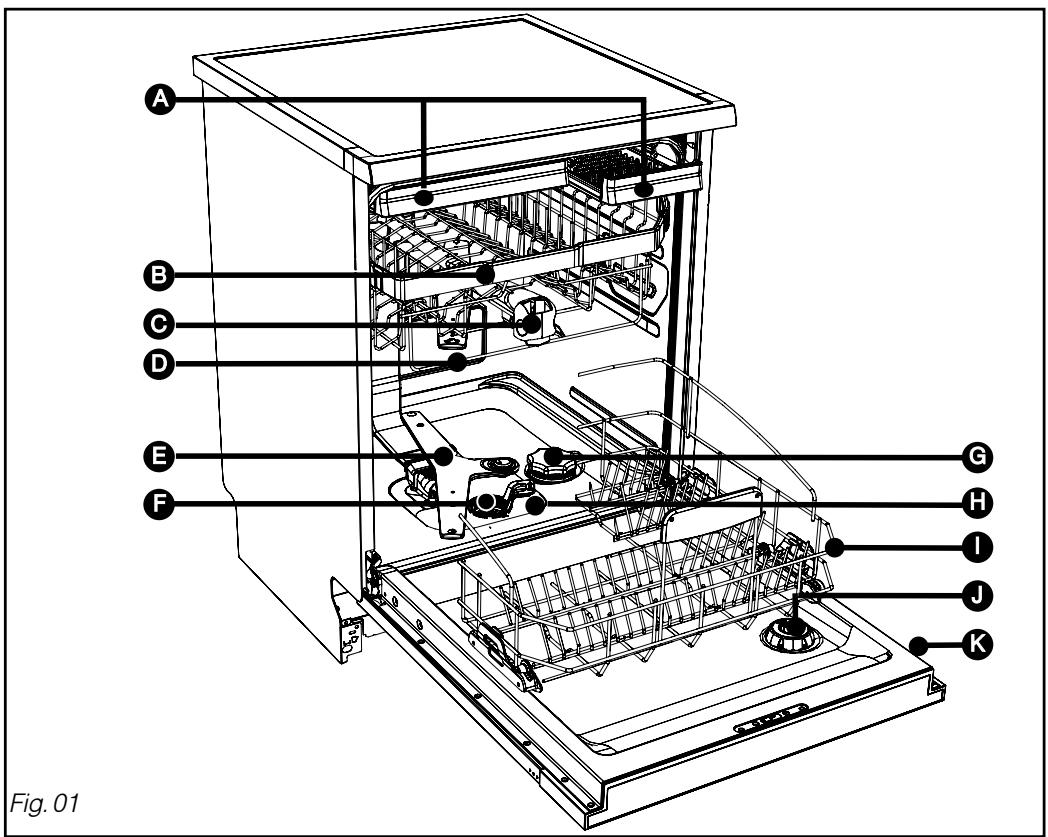

- Presentation generale du lave-vaisselle

Tiroirs à couverts Panier supérieur Distributeur de produits de lavage Fil gabarit anti-blocage Bras d'aspersion inférieur Filtre à déchets

C Reservoir à sel régénérant Filtre principal Panier inférieur Distributeur de produit de rençage K Plaque signalétique (Réf. S. A. V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de s et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

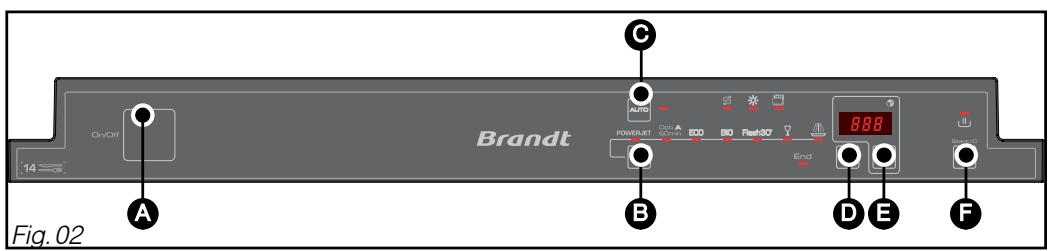

- Presentation du bandeau de commande

Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.

3 Choix d'un programme : procedede par appui court successif sur la touche pourCHOISIR VOIRE programme. AUTO: appuyez sur cette touche pour selectionner le programme automatique.

• Un appui long : accès au réglage :
• de l'adoucisseur,
• activer ou désactiver l'usage du "sel régénérant", "TABS" (selon réglage adoucisseur page suivante). - bip fin de programmes,

Choix d'un lavage en départ différé ou en synchronisation "heures creuses".

F Start/C: Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

Sel:

allumé; vous indique le manque de sel régénérant.

Liquide de rinçage

allumé; vous indique le manque de produit de rinçage.

allumé : indique que la fonction est activée ; les programmes sont alors automatiquement adaptés en cas d'utilisation de tablette multifonction.

allumé ; vous indique que votre programme est en cours.

allumé ; vous indique que votre programme est terminé.

Heures creuses

allumé : votre lave-vaiselle a détecté sur le réseau électrique les heures creuses disponibles (voir page 20).

Remarques :

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

Important :

Pour que votre lave-vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

La DURETE de l'eau en FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	15-40°F	sousaitable
	forte	40-55°F	recommandé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits les derniers adaptations.

• Il existe plusieurs types de produits. Comment désirer ?

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.

Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilisez en aucun cas de liquide pour vaisselle à la main.

Pour un comportement d'utilisation, et dans certaines conditions de dureté d'eau seulement < 25^, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rincage et ou de sel.

• Les "2 en 1" contiennent des détachants, du liquide de rincage ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détérents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1",... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

Prendre connaissance de la DURETE de l'eau

Il est indispensable de connaître la valeur de la dureté de l'eau pour effectuer correctement le réglage de l'adoucisseur.

Pour cela, renseignez-vous auprès de votre service local de distribution des eaux. Cette information peut être indiquée sur votre facture d'eau.

La valeur de dureté obtenue vous sera nécessaire au chapitre « réglage de l'adoucisseur » page suivante.

Tableau de DURETE

Prenez connaissance dans le tableau ci-dessous de l'utilisation possible des divers produits en fonction de la qualité de votre eau.

Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1mmol/l	1-1,8mmol/l	1,8-2,5mmol/l	2,5-4mmol/l	4-5,5mmol/l	5,5-7,0mmol/l	>7,0mmol/l
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable	Indispensable

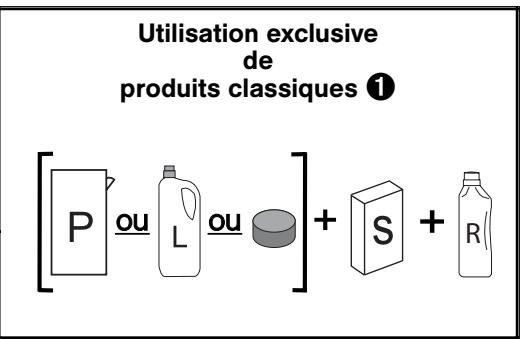

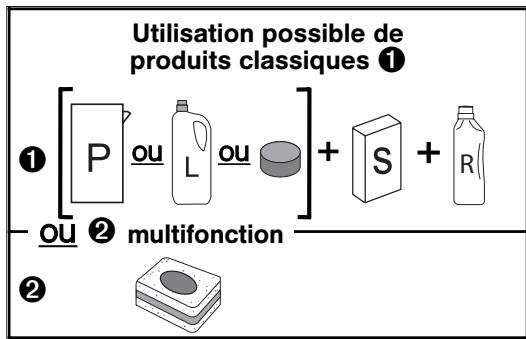

1 produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple

• S : Sel régénérant + R : Produit de Rincage

2 produits multifonction : pastilles "multifonction"

Pour les produits classiques

• Accédez au réglage par un appui long sur "SET".
• L'écran affiche SEL pour vous indiquer que vous êtes en mode réglage. -Pour régler et modifier le réglage, selon la durée de l'eau, procédez par appuis courts successifs sur la touche. L'écran vous indique le réglage H0, H1, H2 etc... -La validation est automatique après 10 secondes environ sans appui sur "SET".

- Pour les produits multifonction

• Procédez au réglage comme pour les produits classiques. Pour utiliser les pastilles multifonction, vous devez sélectionner le réglage H ou H2, selon la durée d'eau à 25°F ou à 2,5mmol/l: voyant allumé

Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l	2.5-4 mmol/l	4-5.5 mmol/l	5.5-7 mmol/l	>7 mmol/l
Produits classiques	HO	HI	H2	H3	H4	H5	H5
Produits multi-fonction	HO	HI	H2

réglage sortie d'usine: HU.

Important : le réglage pl

Le réglage produits pour une durée d'eau < à 10°F ou < à 1 mmol/l désactive le voyant d'alerte de sel.

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible, risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

Les pastilles classiques

non multifonction dans le compartiment extérieur (Fig 04)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

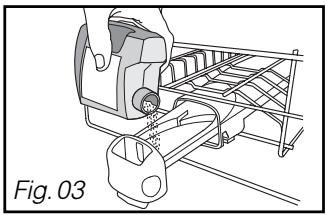

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité. N'utilisez que des produits spécifiques conçus pour lave-vaiselle.

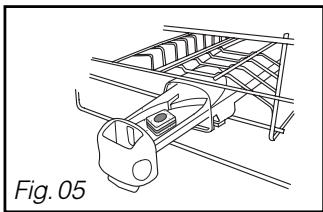

Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommandés pour lave-vaisselle.

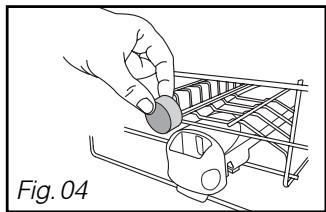

• Disposez la pastille dans le compartiment extérieur Fig 04, ou,

pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05). - Fermez le distributeur.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialement conçus pour lave-vaisse.

7/ Chargement du SEL reggenerant

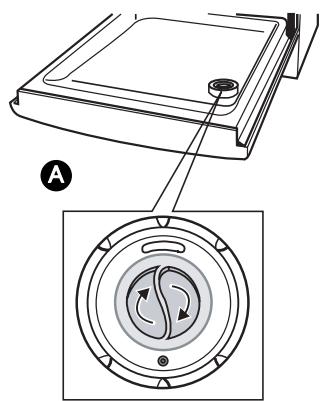

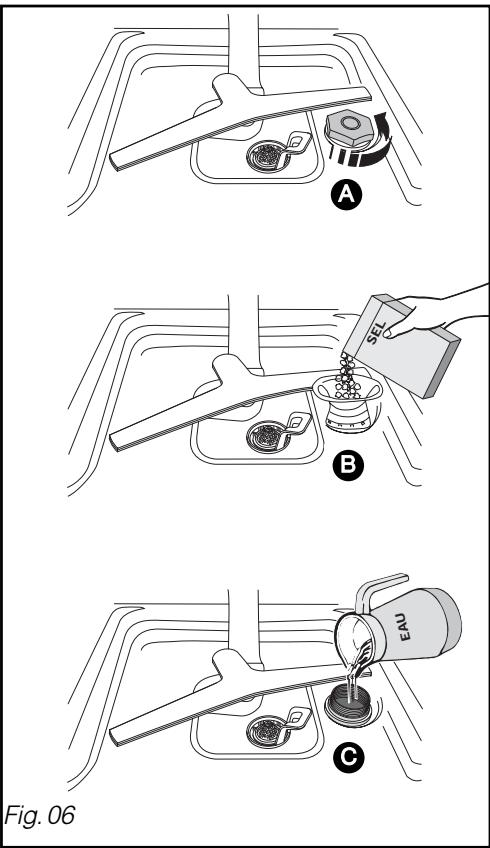

Le chargement du sel régénérant (Fig. 06)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

Dévissez et enlevez le bouchon du réservoir de sel. Remplissez le réservoir avec du sel regénérant spécialement conçu pour lave-vaisse. Utilisez l'entonnoir livré avec votre lavevaisselle. La première fois, completez avec de l'eau jusqu'au bord du réservoir.

- Réglage du niveau de sel régulant:

Il s'éclaire lorsqu'il faut ajouter du sel. Après un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Révissez bien à fond le bouchon du réservoir.

8/ Chargement du produit de rincage

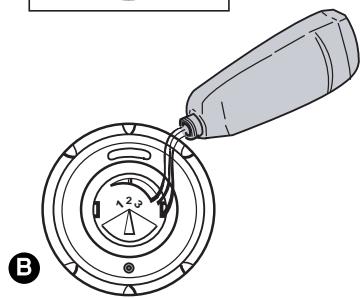

Le produit de rinçage (Fig. 07)

Important :

Utilisez du produit de rinçage spécial lave-vaisselle qui vous permettra d'obtenir une vaisselle sèche et brillante.

Remplissez le réservoir de produit de la mise en service jusqu'à affleurer le levier de réglage.

Le réglage d'origine est 2.

Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d'augmenter le réglage en tournant le levier (fig 07) sur la position 3.

• Refermez bien à fond.

Conseil :

La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

• Repérage du niveau de liquide de rincege :

Il s'éclaire lorsqu'il faut ajouter du produit.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Fig. 07 Levier de réglage

Très important :

Vaisselle non appropriée pour le lavage en machine

• Les planches à découverts en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, -Lavage de la vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

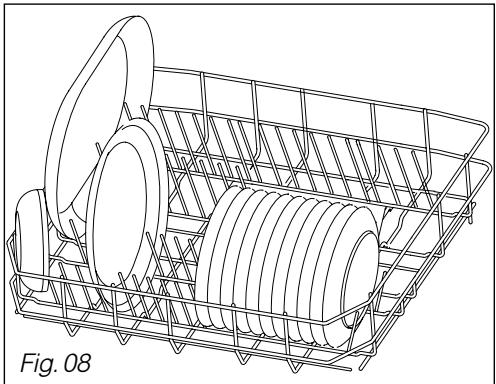

Le PANIER inférieur

Disposez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Evitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 08)

Conseil :

Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le barillet du panier supérieur pour ne pas bloquer le moulinet.

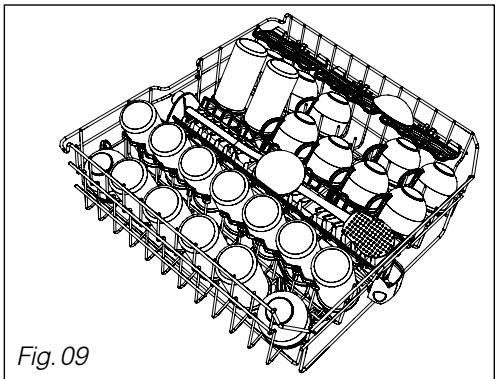

Le PANIER superieur

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les Bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur supports escamotables (Fig. 09)

Conseil :

Déchéancement de la vaisselle.

Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Conseil :

Orientez le creux des verres, des tasses, des bols vers le bas.

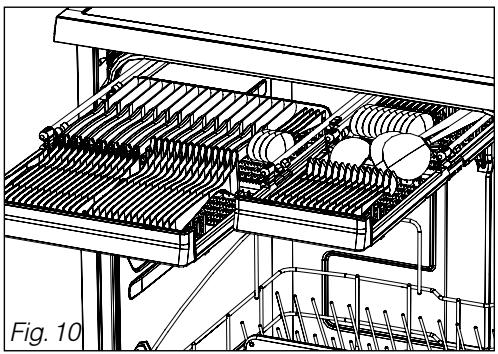

Les tiroirs à couverts

Votre lave-vaiselle est équipé de 2 tiroirs à couverts modulables.

Tirez les tiroirs et rangez vos couverts séparément entre les picots (fig. 10).

Vous pouvez adapter l'aménagement intérieur de votre lave-vaisselle en vous servant des différentes possibilités d'utilisation (voir page suivante).

Conseil :

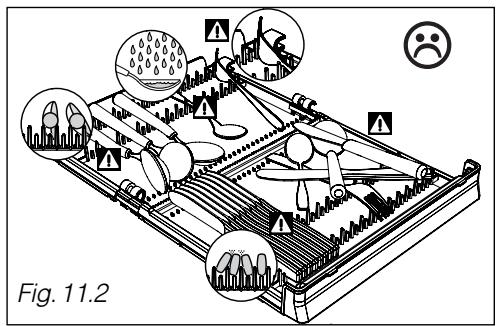

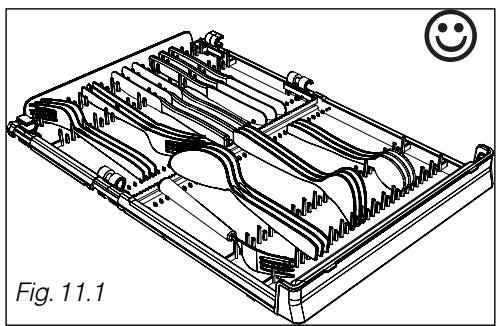

Chargement des couverts dans les tiroirs.

Pour un lavage et un séchage optimum, privilégiez une orientation des couverts telle que représentée fig. 11.1. Prenez garde à éviter des positionnements tels que représentés fig. 11.2 (couverts trop rapprochés, manches ronds non tenus, couverts débordant du tiroir...). Les couverts encombrants sont à placer dans le panier supérieur.

Accessoires :

Si vous souhaitez utiliser, en accessoire complémentaire, un panier à couverts traditionnel, adressez-vous à votre revendeur.

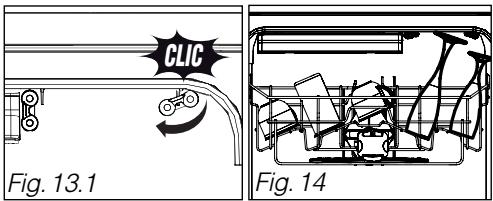

-Réglage en hauteur du panier supérieur

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge (Fig. 12).

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et rapprochez-le ensuite jusqu'à la position BASSE.

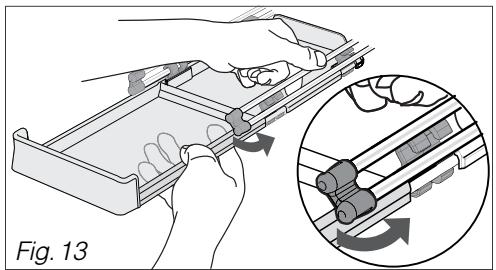

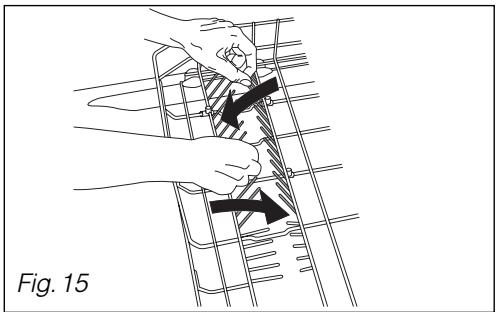

Démontage d'un tiroir à couverts :

Certaines pièces de vaisselle hautes, par exemple les verres à pieds, peuvent nécessiter le démontage d'un tiroir à couverts.

• Videz, tirez puis repoussez d'environ 3 cm le tiroir que vous voulez démonter.

-Soutenez le tiroir d'une main et désengagez la glissière de ses crochets en poussant la tige inférieure vers l'extérieur (fig. 13). Procédez de la même façon pour l'autre glissière. - Repoussez les glissières en les rabattant à l'horizontale, vers l'intérieur, jusqu'au clic (fig. 13.1).

Remontage d'un tiroir à couverts:

• Remettez les tiges en position verticale et tirez-les. Engagez et clippez les crochets d'un côté puis de l'autre.

Important :

Pour des raisons de sécurité, les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés dans le tiroir à couverts ou à plat dans le panier supérieur. Évitez de laver dans votre lave-vaisselle les couverts dotés d'un manche en corne.

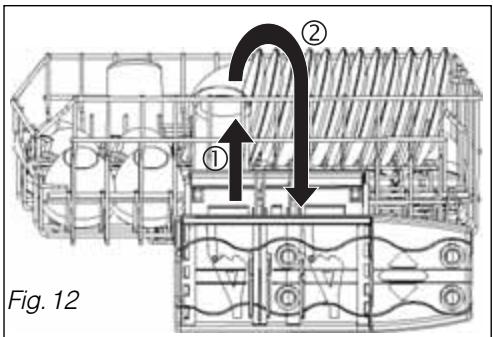

Dans le panier inférieur

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 15)

Important :

Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

Verrouillage accès programme

Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Affichage en cas d'anomalies

L'écran affiche le code de l'anomalie : reportez-vous au tableau page 24.

Remarque:

Pour déverrouiller, appuyez sur la touche Start/C pendant trois secondes.

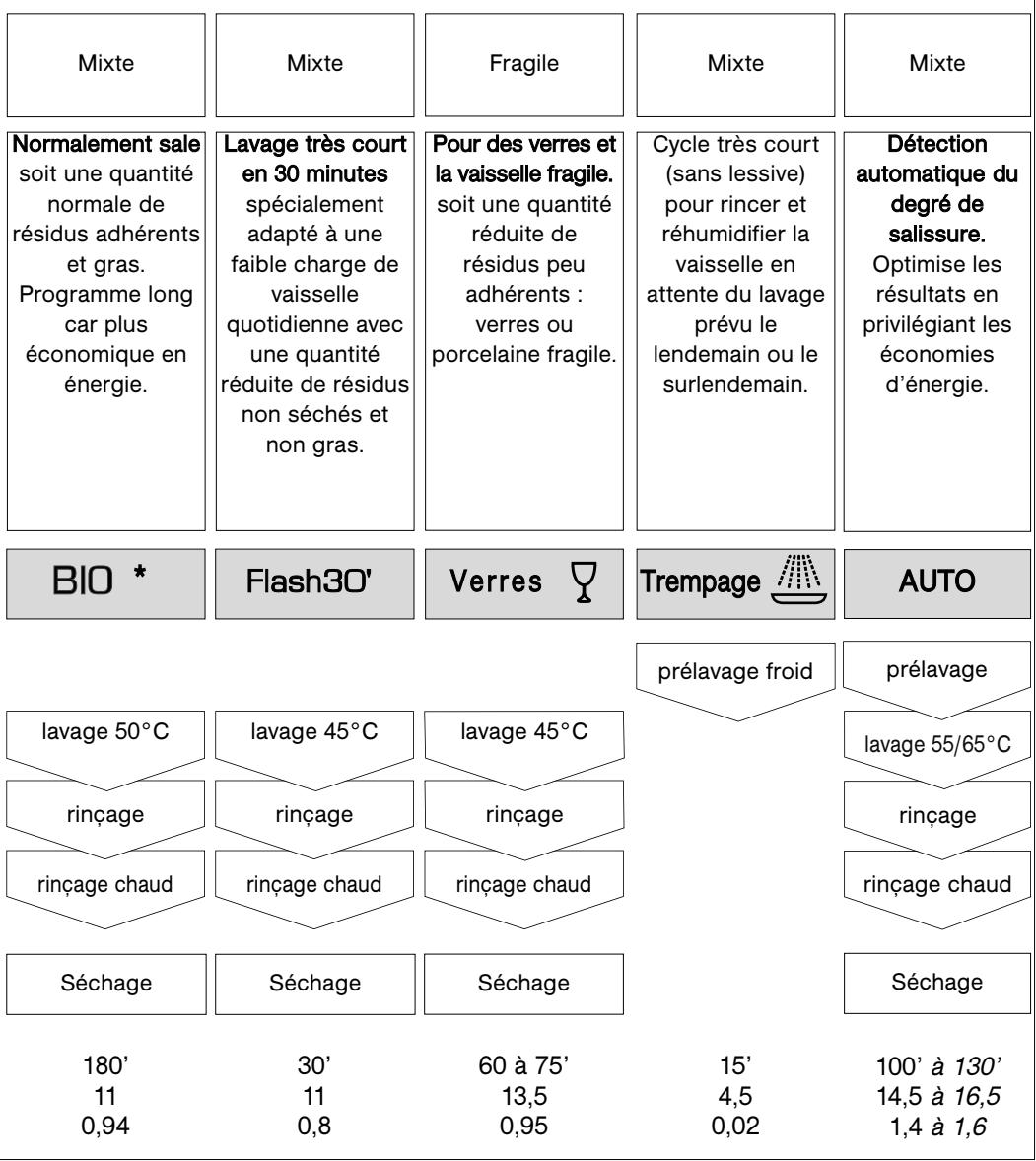

Tableau des programmes

Type de vaisselle : - porcelaine, cas-seroles, couverts, verres, etc...	Résistante	Mixte	Mixte
Quantité, type, état des résidus alimentaires.	Très sale. Grands plats et cas-seroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..	Lavage court en 60 minutes spéciale- ment adapté à une vaisselle quotidienne avec une quantité réduite de résidus peu adhérents.	Normalement sale Lavage en basse température, économique et particulériquement adapté aux lessives compactes - enzymatiques.
Programmes	POWERJET	Opti A 60min	ECO **
Déroulement du programme.	pré lavage chaud		pré lavage
	lavage 70°C	lavage 60°C	lavage 55 °C
	rincage	rincage	rincage
	rincage chaud	rincage chaud	rincage chaud
	Séchage	Séchage	Séchage
à titre indicatif
Durée en min. eau (l.)	120' à 140'	60'	130' à 150'
eau (l.)	14,5 à 16,5	14 à 16	14,5 à 16,5
énergie (kWh)	1,7 à 1,8	1,3 à 1,4	1,3 à 1,4

Ces valeurs se réfèrent : - à des conditions normales d'utilisation avec des produits séparés (détrempe, sel, produit de rinçage). - à des conditions d'utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinçage et de la tension de l'alimentation.

11 / Les programmes de LAVAGE

Programmes préconisés :

* EN50242

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

Mise en marche de l'appareil

Appuyez sur la touche "On/Off" A pour permettre l'appareil sous tension.

Départ immédiat d'un programme

Choisissez votre programme en appuyant sur la touche 3 ou le programme automatique en appuyant sur la touche AUTO. Le voyant associé au programme s'allume. L'afficheur indique la durée du programme.

Appuyez sur "Start/C", refermez la porte, le programme commence.

Le temps se décompte au fur et à mesure du déroulement du programme. L'afficheur indique le temps restant du programme.

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

Durée du programme

Temps restant du programme

Fin du programme

L'option HEURES creuses

Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF heures creuses. En sélectionnant cette option, votre lave-vaisselle démarrera automatiquement la nuit, sur la plage horaire la plus favorable pour les économies d'énergie.

Recherche de la période "heures creuses

Cette phase est activée à la première mise sous tension. Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.

Lancement d'un programme en "heures creuses

Choisissez votre programme en appuyant sur l’une ou l’autre touche de programme. Appuyez sur la touche "Départ différé". L'afficheur indique HC (dans le cas d'heures creuses disponibles).

Validez en appuyant sur "Start/C". Refermez la porte.

Le programme démarrera à la réception du signal "d'Heures Creuses".

Attente départ programme en heures creuses

Temps restant du programme

Fin du programme

Départ différé d'un programme

Programmez le départ différé, d'heure en heures (1 H à 12 H), en appuyant sur la touche "Départ Différé" D.

Attente Départ différé

Validez en appuyant sur "Start/C".

Refermez la porte.

L'écran décompte d'heure en heures jusqu'au départ du programme.

Fin d'un programme

Levoyant“End”clignote15minutesavantla fin duprogramme.

L'écran affiche E_nd le voyant "End" est allumé "fixe".

Fin du programme

-Réglage signal sonore

Le réglage permet d'activer ou de désactiver le bip en fin de programme.

• Accédez au réglage par un appui long sur "SET" jusqu'à entendre un double signal sonore (bip long). Sélectionnez votre CHOIX en appuyant sur la touche "Départ différé" D:
• bip activé : un signal sonore se fait entendre et le voyant "End" clignote, l'écran affiche "bi P".
• bip désactivé : aucun signal sonore et le voyant "End" est éteint. La validation est automatique, après 10 secondes environ.

Annulation d'un programme

À tout moment il est possible d'annuler un programme en appuyant sur la touche "Start/C" pendant quelques secondes.

Arrêt de l'appareil

Lorsque le programme est terminé, appuyez sur la touche "On/Off".

- Nettoyage des filtres a dechets

Le système de filtration est composé de plusieurs éléments :

A - Le filtre à déchets. - Le grand filtre principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions:

1 Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez le bras comme sur le dessin (Fig. 14). ② Dévissez d'un quart de tour le filtre à déchets puis le retirer A ③ Retirez le filtre principal B. 4 Retirez le tamis micro filtre

Nettoyez soigneusement les filtres A, B et C sous l'eau courante (Fig. 15).

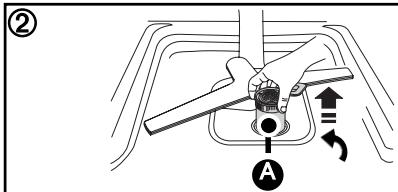

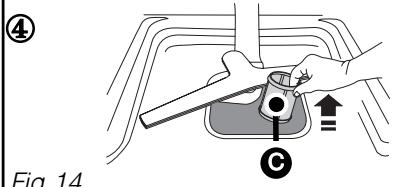

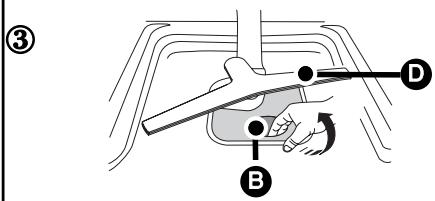

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C B puis A.

Important : N'oubliez pas

N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.

Fig. 15

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme d'entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conservez ce produit hors de portée des enfants.

Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaiselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez AAPARAVANT un programme de trempage.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut replissage (détection entrée eau)
d05 : défaut moteur	d13 : défaut de chauffage
d06 : défaut moteur	d14 : défaut d'installation: mauvais raccordement vidange ou débit et robinet insuffisant. - système de filtration encrasse.

Conseil :

Lorsqu'un des defaults ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez pas de lui communiquer le message affiché (d01, d02....) afin de lui faciliter la tâche.

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porto ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	- appareil bancel	- réglez les pieds.
	- portemal centrefee par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côté puis l'autre.
Petite fuite autour ou sous l'apareil (déplacer l'appareil pour mistréux localiser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil.	- fermer l'arrivée d'eau et appe-ler un technicien.
Petite fuite à la porte	- appareil bancel, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefee par rapport à la cuve.	- régler les pieds AR

Les voyants

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessiter pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche liépart, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour allerment tous les apparèils en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme affichage. - appui trop long (>2") sur boutondépart. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

14 / En cas d'anomalies de fonctionnement

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retire.- - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- prisoner l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué(cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop enfonce. - syphonyne : l'appareil vidange en même temps qu'il remplit. - système de filtration encrassé.	- respecter les cotes d'installa-tion de la canne de vidange. - Nettoyer les filtres.

Mauvais résultat de LAVAGE

Problème	Causes possibles	Que faire?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	- vaisse mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pieces accollées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulèvependant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisse, utiliser les zones et accessoires les mistrs aux propriétés à chaque type de pieces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtré (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utiliseaucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre dessive.- désir programme avec tem-pérature supérieure.

14 / En cas d'anomalies de fonctionnement

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaiselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaiselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistrés-adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 "en 1" (selon modèle).
Traces de coulures ou goutes sur verres	- manque produit de rincege ou dose insuffisante.	- vérifier voyant et replir compl- pletement le réservoir, régler le doseur si nécessaire à posi- tion supérieure.
	- produit de rincege péricme ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- utilisez l'options "4 "en 1" (selon modèle).
Traces séchéées sur verres, net- teté insuffisante.	- si vous utilisez un produit multifonction.	- utilisez l'options "4 "en 1" (selon modèle).

Mauvais fonctionnement

Problème	Causes possibles	Que faire ?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisselle". - vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de séchage

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

Fig. 16

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0,337€ TTC/min à partir d'un poste fixe

Tarif en vigueur au 1er avril 2004.

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
