| Intitulé | Description |
|---|---|
| Type de produit | Imprimante multifonction à jet d'encre |
| Résolution d'impression | Jusqu'à 4800 x 1200 dpi optimisés |
| Vitesse d'impression | Jusqu'à 15 pages par minute en noir et blanc, 10 pages par minute en couleur |
| Fonctions principales | Impression, copie, numérisation, fax |
| Connectivité | USB 2.0, Ethernet, Wi-Fi |
| Compatibilité système d'exploitation | Windows, macOS, Linux |
| Alimentation électrique | AC 100-240 V, 50/60 Hz |
| Dimensions approximatives | 585 x 487 x 200 mm |
| Poids | Environ 12 kg |
| Entretien et nettoyage | Nettoyage régulier des têtes d'impression, remplacement des cartouches d'encre |
| Pièces détachées et réparabilité | Disponibilité de cartouches d'encre, pièces de rechange disponibles sur demande |
| Sécurité | Conforme aux normes de sécurité électrique, protection contre les surcharges |
| Informations générales | Idéale pour les petits bureaux et les utilisateurs à domicile, impression recto verso automatique |
FOIRE AUX QUESTIONS - WORKFORCE WF-7015 EPSON
Questions des utilisateurs sur WORKFORCE WF-7015 EPSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante multifonction au format PDF gratuitement ! Retrouvez votre notice WORKFORCE WF-7015 - EPSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WORKFORCE WF-7015 de la marque EPSON.
MODE D'EMPLOI WORKFORCE WF-7015 EPSON
Droits d'auteur et marques
Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l'accord préalable écrit de Seiko Epson Corporation. L'utilisation des informations du présent manuel n'accorde aucune responsabilité en matière de brevets. Il en va de même pour les dommages résultant de l'utilisation des informations du présent manuel. Les informations contenues dans la présente notice sont exclusivement destinées à l'utilisation de ce produit Epson. Epson ne pourrait être tenue responsable de l'utilisation de ces informations avec d'autres produits.
Ni Seiko Epson Corporation ni ses filiales ne pourront être tenues responsables envers l'acquéreur de ce produit ou envers des tiers, des dommages, pertes, frais ou dépenses encourus par l'acquéreur ou les tiers à la suite des événements suivants : accident, utilisation incorrecte ou abusive de ce produit, modifications, réparations ou altérations illicites de ce produit ou (sauf aux États-Unis) non-respect au sens strict des consignes d'utilisation et de maintenance de Seiko Epson Corporation.
Seiko Epson Corporation et ses filiales ne pourront être tenues responsables des dommages ou problèmes survenus par suite de l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d'origine Epson ou des Produits approuvés par Epson.
Seiko Epson Corporation ne pourrait être tenue responsable des dommages résultant des interférences électromagnétiques se produisant à la suite de l'utilisation de câbles d'interface approuvés par Epson.
EPSON® est une marque déposée, et EPSON EXCEED YOUR VISION ou EXCEED YOUR VISION est un nom de marque de Seiko Epson Corporation.
PRINT Image Matching et le logo PRINT Image Matching sont des noms de marque de Seiko Epson Corporation. Copyright © 2001 Seiko Epson Corporation. All rights reserved.
Intel® est une marque déposée de Intel Corporation.
PowerPC® est une marque déposée de International Business Machines Corporation.
Avis général : les autres noms de produit utilisés dans cette notice sont mentionnés uniquement à titre d'identification et peuvent être des noms de marque de leur détenteur respectif. Epson dénie toute responsabilité vis-à-vis de ces marques.
Droits d'auteur et marques
Droits d'auteur et marques. 2
Sources d'informations. 5
Indications ATTENTION, IMPORTANT et REMARQUE. 5
Versions des systèmes d'exploitation. 5
Consignes importantes
Consignes de sécurité. 7
Conseils et avertissements concernant le produit 7
Installation et utilisation du produit. 7
Utilisation du produit avec une connexion sans fil. 9
Manipulation des cartouches d'encre. 9
Présentation de votre produit
Composants du produit. 10
Présentation du panneau de configuration. 11
Touches. 11
Voyants. 12
Manipulation des papiers et supports
Introduction à l'utilisation, au chargement et au stockage de supports. 13 Conservation du papier. 13
Sélection du papier. 14 Paramètres de type de papier dans le pilote d'impression. 15

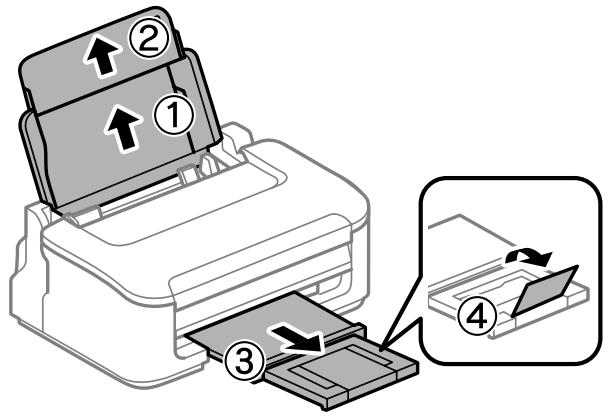

Chargement de papier et d'enveloppes. 16
Impression
Pilote d'impression et Status Monitor. 18
Accès au pilote d'impression sous Windows.... 18
Accès au gestionnaire d'impression sous Mac OS X. 19
Opérations de base. 20
Impression de base. 20

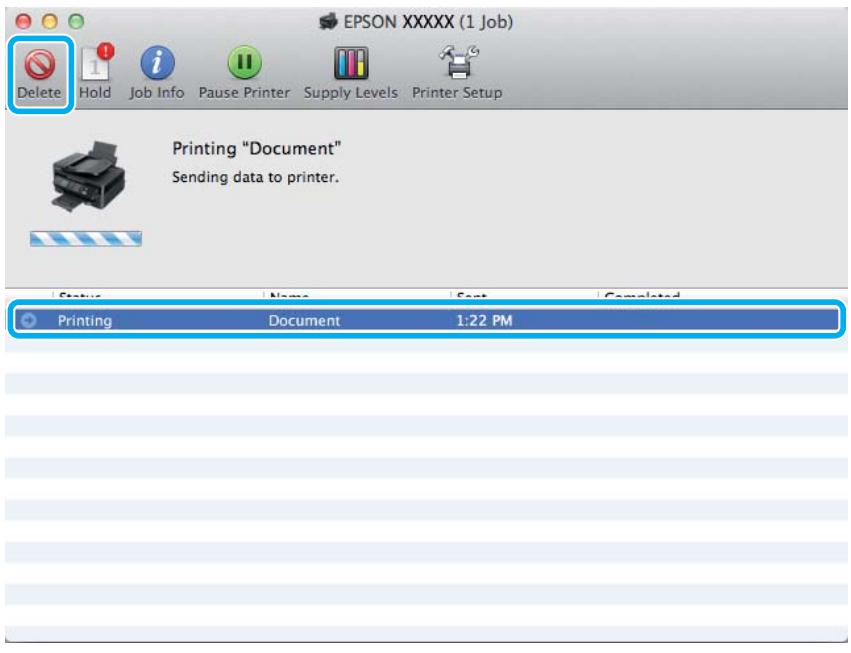

Annulation d'une impression. 24
Autres options. 25
Impression de photos avec Easy Photo Print.... 25
Paramètres prédéfinis du produit (sous Windows uniquement). 26
Impression recto verso (sous Windows uniquement). 26

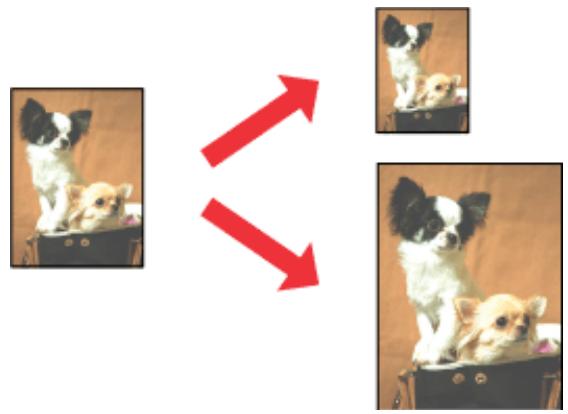

Impression avec ajustement à la taille du papier (Zoom). 28
Impression : Pages par feuille. 29

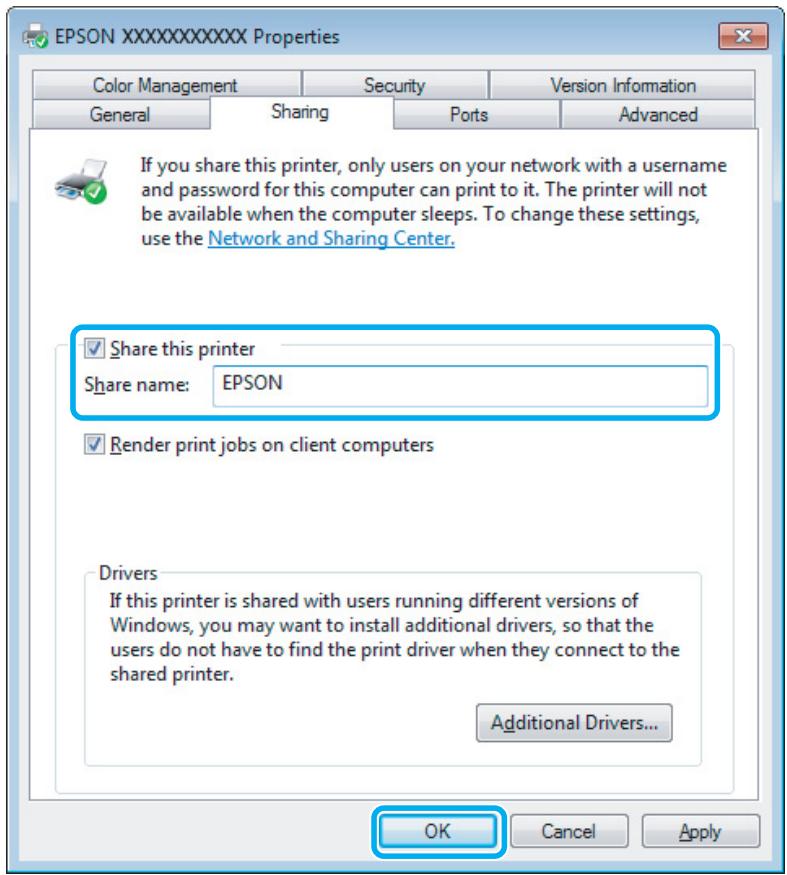

Partage du produit pour imprimer. 30

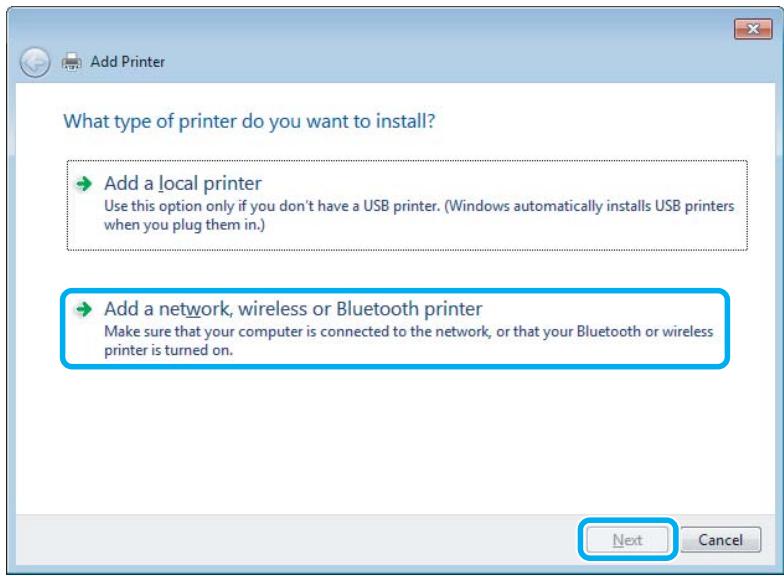

Configuration pour Windows. 30
Configuration pour Mac OS X. 33
Remplacement des cartouches d'encre
Consignes de sécurité, précautions d'utilisation et caractéristiques techniques des cartouches d'encre 34
Consignes de sécurité. 34
Précautions relatives au remplacement des cartouches d'encre. 35
Caractéristiques techniques des cartouches d'encre. 36
Vérification de l'état de la cartouche d'encre. 37

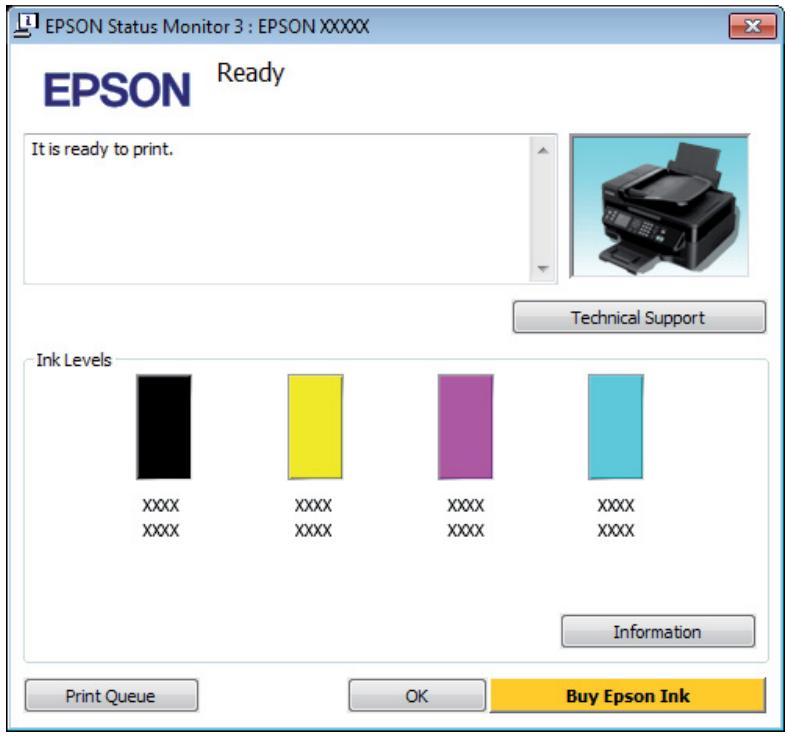

Pour Windows. 37

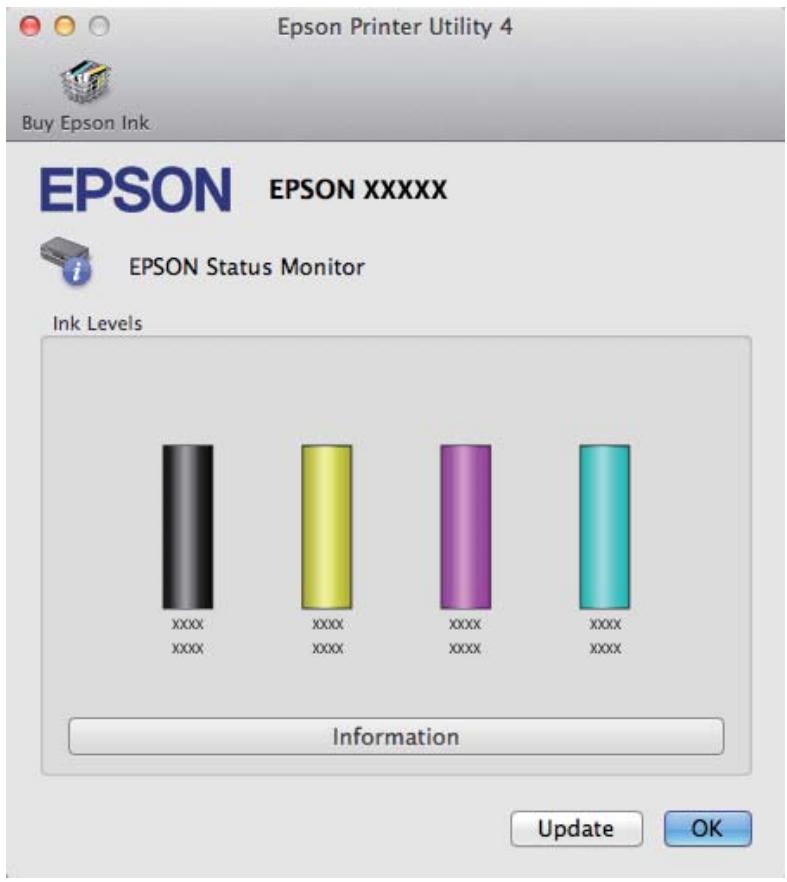

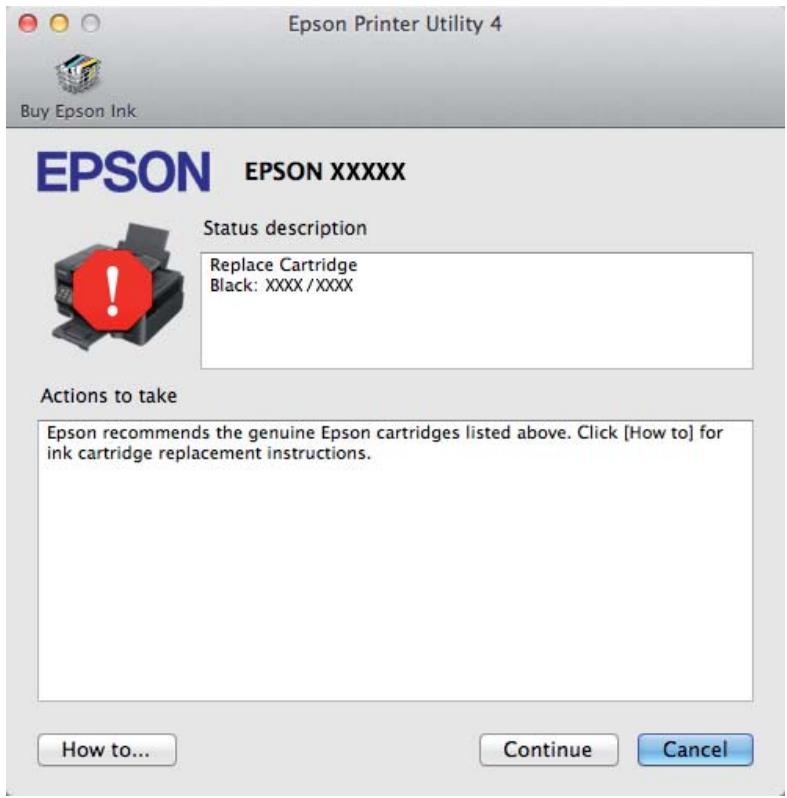

Pour Mac OS X. 38

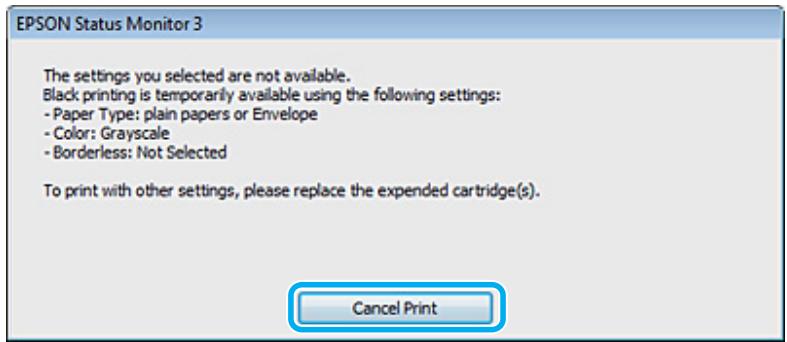

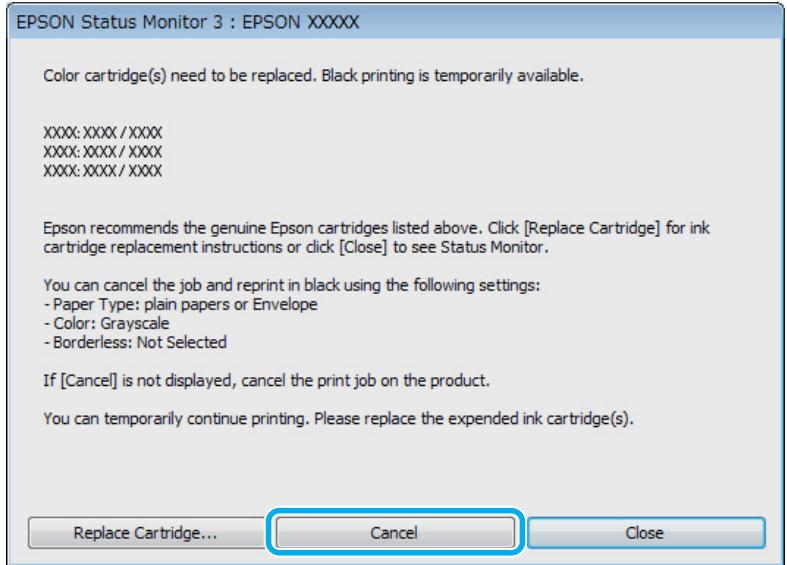

Impression temporaire avec de l'encre noire lorsque les cartouches d'encre de couleur sont vides. 39
Pour Windows. 40
Pour Mac OS X. 41

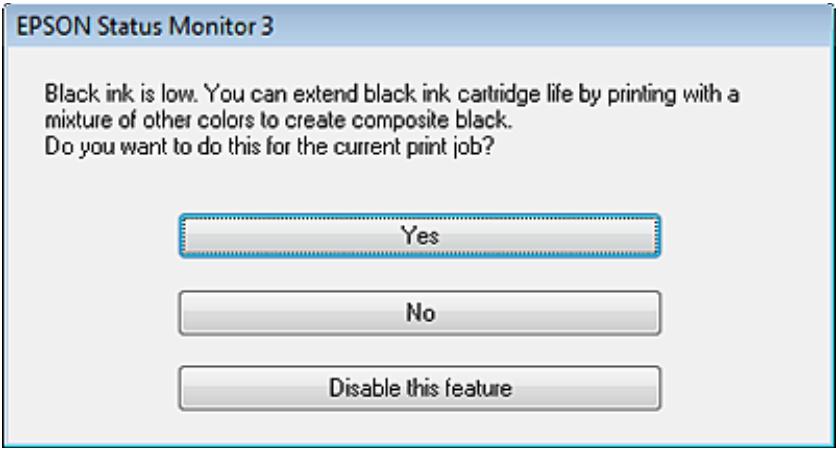

Préservation de l'encre noire lorsque le niveau d'encre de la cartouche est faible (pour Windows uniquement). 42

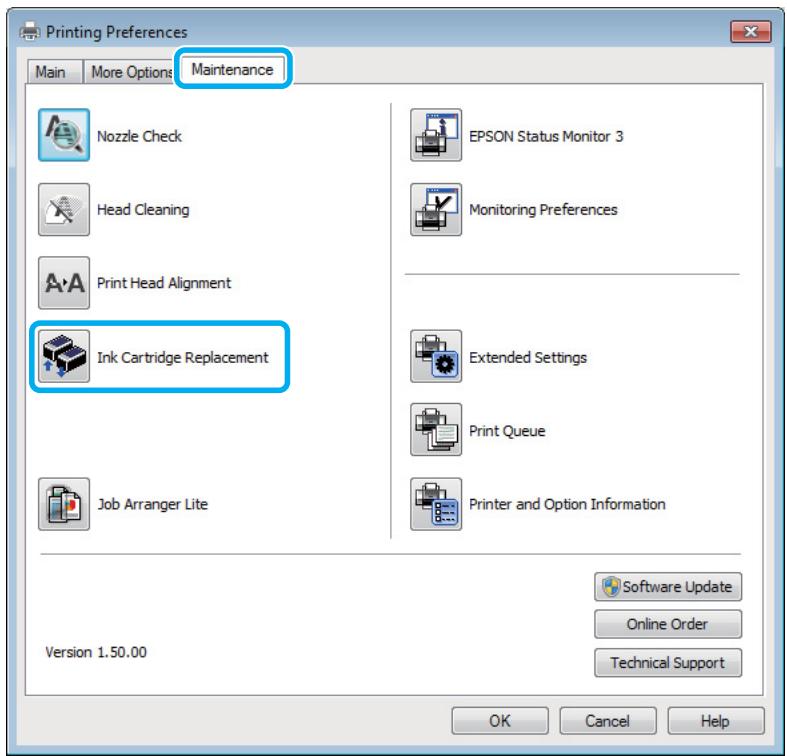

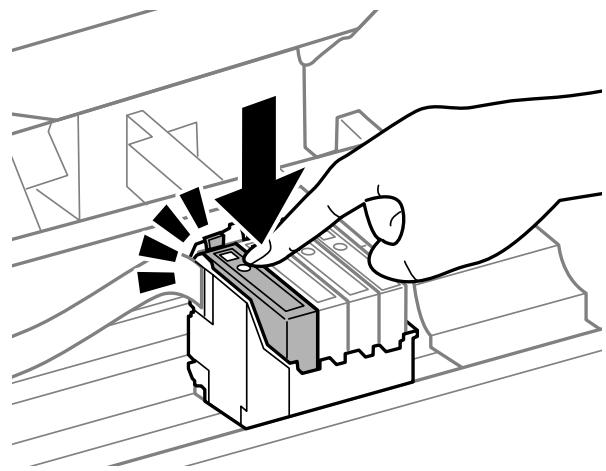

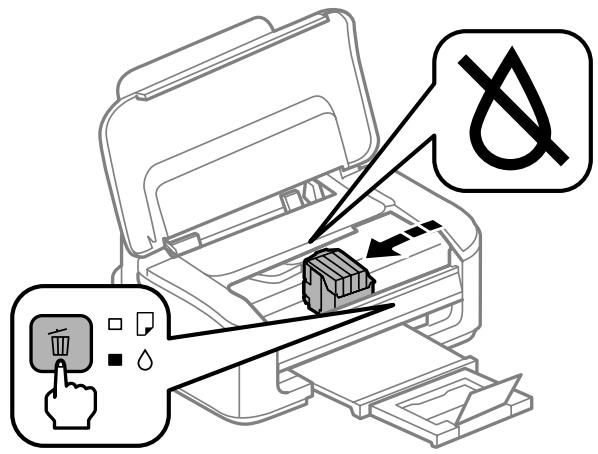

Remplacement d'une cartouche d'encre. 43
Utilisation du panneau de configuration. 43
Pour Windows. 46

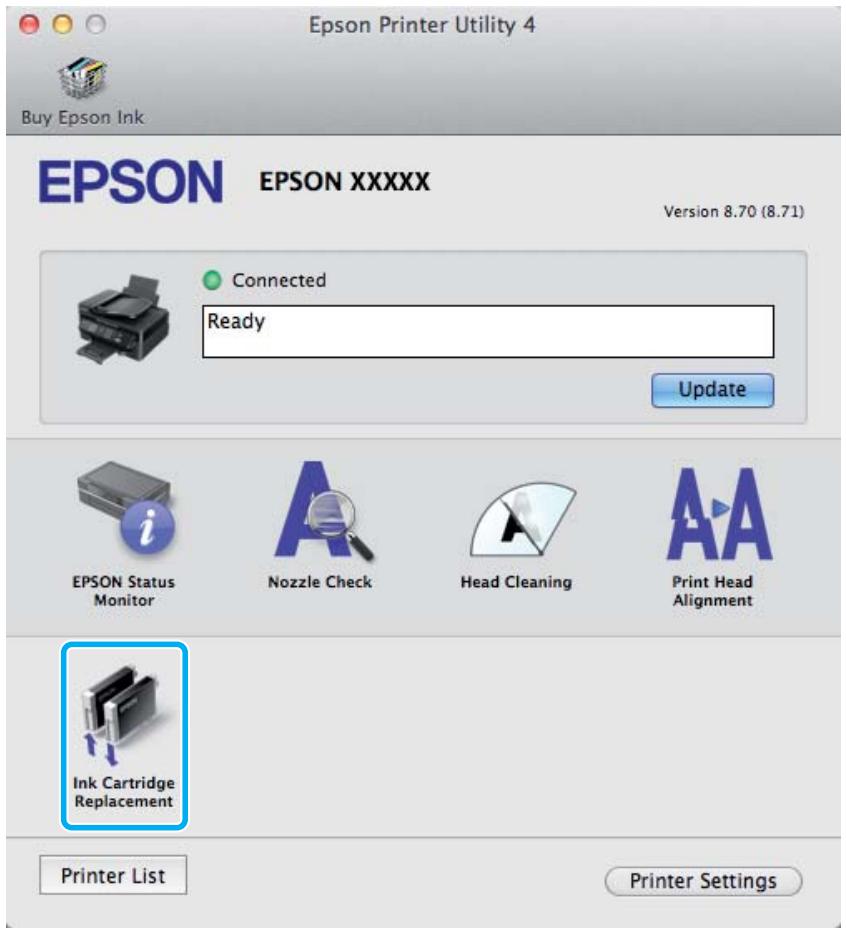

Pour Mac OS X. 47
Entretien du produit et du logiciel

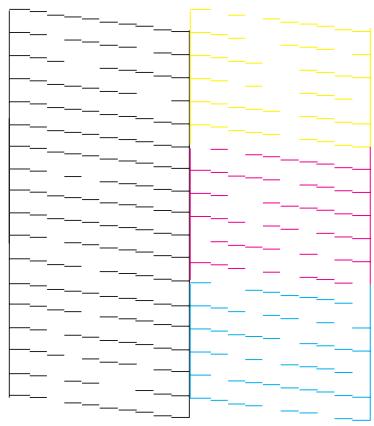

Vérification des buses de la tête d'impression. 49
Utilisation de l'utilitaire Vérification des buses sous Windows. 49
Utilisation de l'utilitaire Vérification des buses sous Mac OS X. 49

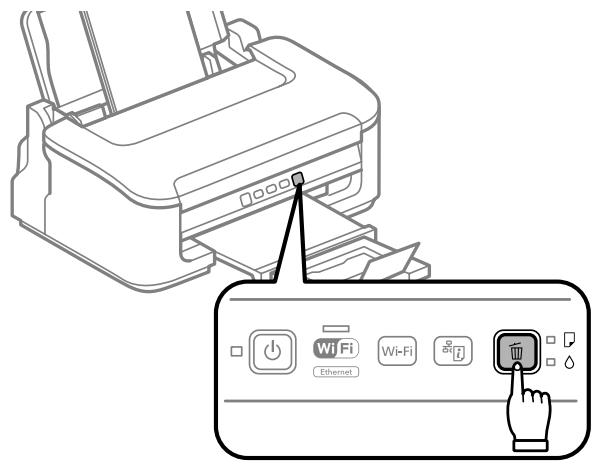

Utilisation des touches du produit. 50
Nettoyage de la tête d'impression. 51
Table des matières
Utilisation de l'utilitaire Nettoyage des têtes sous Windows. 52
Utilisation de l'utilitaire Nettoyage des têtes sous Mac OS X. 52
Utilisation des touches du produit. 52
Alignement de la tête d'impression. 53
Utilisation de l'utilitaire Alignment des têtes sous Windows. 53
Utilisation de l'utilitaire Alignment des têtes sous Mac OS X. 54
Nettoyage du guide papier. 54
Utilisation de l'utilitaire Nettoyage du guide papier pour Windows. 54
Utilisation de l'utilitaire Nettoyage du guide papier pour Mac OS X. 55
Économie d'énergie. 55
Pour Windows. 55
Pour Mac OS X. 56
Nettoyage du produit. 56
Nettoyage de la partie extérieure du produit.... 56
Nettoyage de la partie intérieure du produit.... 56

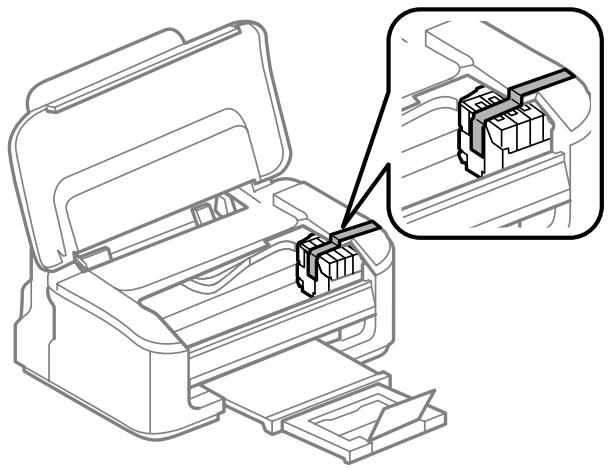

Transport du produit. 57
Vérification et installation du logiciel. 58
Vérification du logiciel installé sur votre ordinateur. 58
Installation du caloduc. 59
Désinstallation du logiciel. 59
Pour Windows. 60
Pour Mac OS X. 61
Dépannage des problèmes d'impression
Diagnostic des problèmes. 62
Voyants d'erreur. 62
Vérification de l'état du produit. 64
Bourrage papier. 66

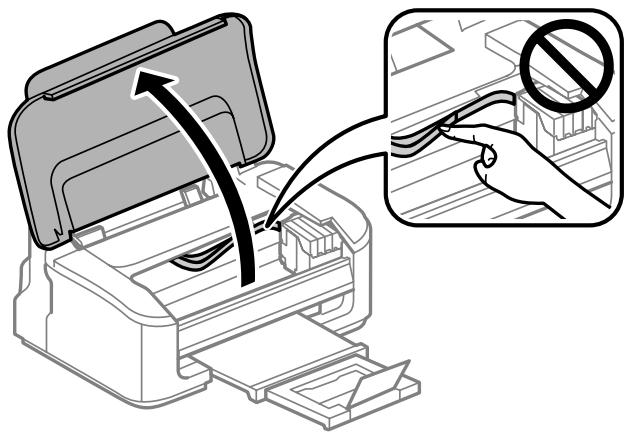

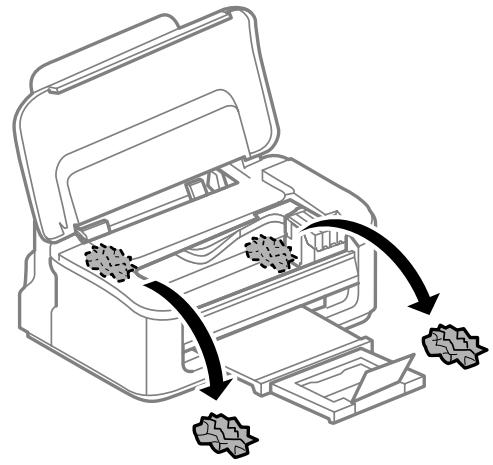

Retrait du papier bloqué de l'intérieur du produit. 67
Prévention des bourrages papier. 67
Réimpression après un bourrage de papier (Windows uniquement). 68
Aide concernant la qualité d'impression. 68
Bandes horizontales. 69
Apparition de bandes verticales ou décalage. 70
Couleurs incorrectes ou manquantes. 70
Impression floue ou tachée. 70
Différents problèmes au niveau de l'impression 71
Caractères incorrects ou déformés. 71
Marges incorrectes. 71
L'impression est légèrement inclinée. 72
Image inversée. 72
Impression de pages blanches. 72
Le côté imprimé est taché ou rayé. 72
L'impression est trop lente. 73
Le papier n'est pas entraîné correctement. 73
Le papier n'avance pas. 73
Entraînement de plusieurs pages à la fois. 74
Chargement incorrect du papier. 74
Le papier n'est que partiellement ejecté ou est froissé. 74
Le produit n'imprime pas. 75
Tous les voyants sont éteints. 75

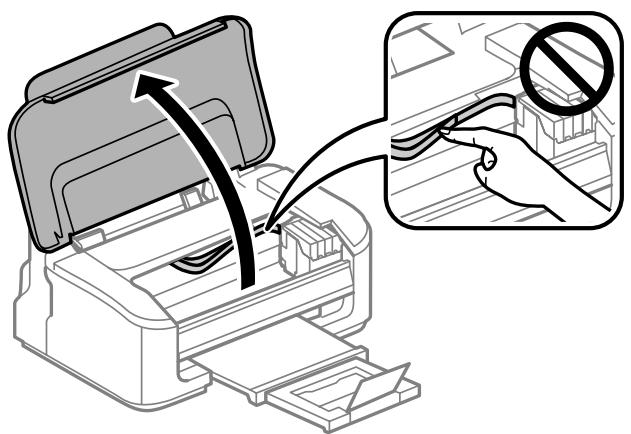

Seul le voyant d'alimentation est allumé. 75
Une erreur d'encre est signalée après le remplacement de la cartouche. 76

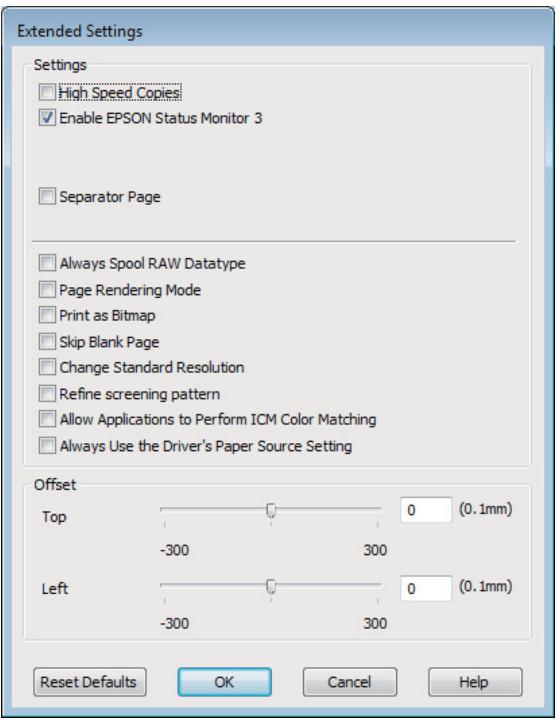

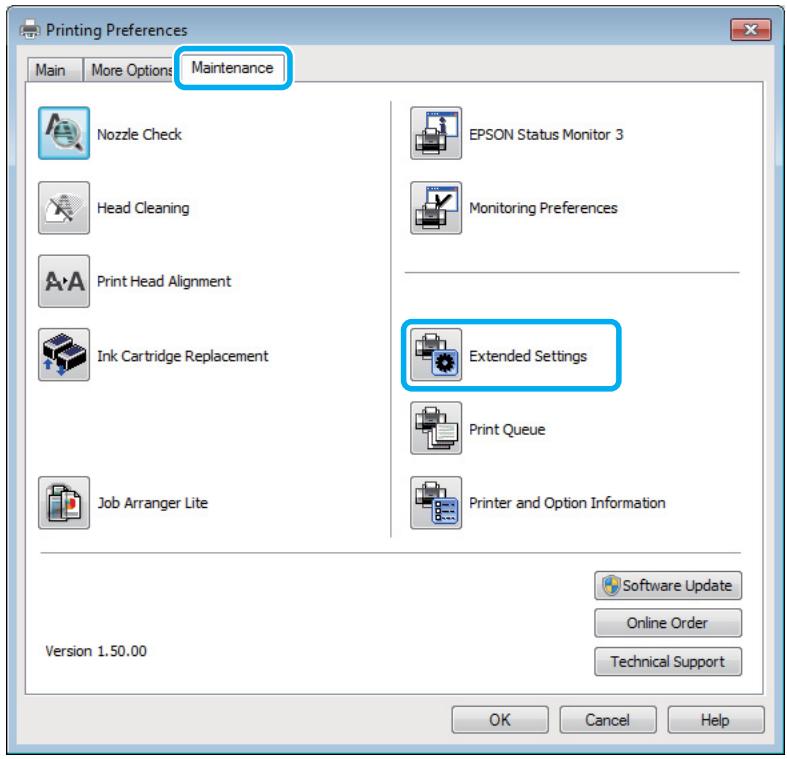

Augmentation de la vitesse d'impression (pour
Windows uniquement). 77
Autres problèmes. 78
Impression silencieuse sur des papiers ordinaires. 78
Informations relatives au produit
Cartouches d'encre. 79
Configuration requise. 79
Pour Windows. 79
Pour Mac OS X. 79
Caractéristiques techniques. 80
Caractéristiques de l'imprimante. 80
Caractéristiques de l'interface réseau. 82
Caractéristiques mécaniques. 82
Caractéristiques électriques. 83
Environnement. 83
Normes et conformité. 83
Interface. 84
Où trouver de l'aide
Site web du support technique. 85
Contacter l'assistance de Epson. 85
Avant de contacter EPSON. 85
Aide pour les utilisateurs d'Europe. 86
Sources d'informations
Les versions les plus récentes des manuels suivants sont disponibles sur le site Web d'assistance Epson. http://www.epson.eu/Support (Europe) http://support.epson.net/ (autres pays)
Démarrez ici (papier):
Fournit des informations sur la configuration du produit et l'installation du logiciel.
Guide d'utilisation (PDF):
Fournit les consignes détaillées sur l'utilisation, la sécurité et le dépannage. Consultez ce guide lorsque vous utilisez le produit avec un ordinateur.
Pour afficher le manuel au format PDF, vous avez besoin d'Adobe Acrobat Reader 5.0 ou plus ou d'Adobe Reader.
Guide réseau (HTML):
Fournit aux administrateurs du réseau des informations sur le pilote d'impression et les paramètres réseau.
Indications attention, important et remarque
Les indications Attention, Important et Remarque sont détaillées ci-dessous et ont la signification suivante.
Attention
Avertissement à suivre à la lettre pour éviter des blessures corporelles.
Important
Mise en garde à respecter pour éviter d'endommager votre équipement.
Remarque
Conseils utiles et informations sur les restrictions d'utilisation du produit.
Versions des systèmes d'exploitation
Les abréviations suivantes sont utilisées dans ce manuel.
Windows 7 fait référence à Windows 7 Édition Familiale Basique, Windows 7 Édition Familiale Premium, Windows 7 Professionnel et Windows 7 Édition Intégrale. Windows Vista fait référence à Windows Vista Home Basic Edition, Windows Vista Home Premium Edition, Windows Vista Business Edition, Windows Vista Enterprise Edition et Windows Vista Ultimate Edition.
Guide d'utilisation
Windows XP fait référence à Windows XP Édition familiale, Windows XP Professionnel x64 et Windows XP Professionnel. Mac OS X fait référence à Mac OS X 10.5.8, 10.6.x, 10.7.x.
Consignes de sécurité
Veuillez lire et suivre l'intégralité des consignes indiquées dans cette section pour utiliser ce produit en toute sécurité. Veillez à conserver ce guide pour pouvoir le consulter ultérieurement. Veillez également à suivre les avertissements et consignes repérés sur le produit.
- Utilisez uniquement le cordon d'alimentation fourni avec le produit et ne l'utilisez avec aucun autre équipement. L'utilisation d'autres cordons avec ce produit ou l'utilisation de ce cordon d'alimentation avec un autre équipement pourrait vous exposer à des risques d'incendie ou d'électrocution. Veillez à ce que votre cordon d'alimentation soit conforme aux normes de sécurité locales applicables. Sauf indication contraire spécifique dans les guides du produit, ne procédez jamais à des travaux de démontage, de modification ou de réparation au niveau du cordon d'alimentation, du module imprimante, du ou des accessoires. Débranchez le produit et faites appel à un technicien qualifié dans les circonstances suivantes : Le cordon d'alimentation ou sa fiche est endommagé, du liquide a coulé dans le produit, le produit est tombé ou le boîtier a été endommagé, le produit ne fonctionne pas normalement ou ses performances ont changé de manière sensible. N'ajustez pas les commandes non traitées dans les instructions de fonctionnement. Placez le produit à proximité d'une prise de courant permettant un débranchement facile du cordon d'alimentation. Ne placez et ne rangez pas le produit à l'extérieur, dans des lieux particulièrement sales ou poussiéreux, à proximité de points d'eau ou de sources de chaleur, ou dans des lieux soumis à des chocs, des vibrations, des températures élevées ou de l'humidité. Veillez à ne pas renverser de liquide sur le produit et à ne pas le manipuler les mains mouillées.
- Maintenez le produit à au moins 22 cm de distance des stimulateurs cardiaques. Les ondes radio générées par le produit peuvent affecter de manière négative le fonctionnement des stimulateurs cardiaques.
Remarque:
Respectez les consignes de sécurité suivantes pour la manipulation des cartouches d'encre.
→ « Remplacement des cartouches d'encre » à la page 34
Conseils et avertissements concernant le produit
Lisez et suivez ces consignes pour éviter d'endommager le produit ou vos installations. Veillez à conserver ce guide pour pouvoir le consulter ultérieurement.
Installation/utilisation du produit
Veillez à ne pas obstruer ou recouvrir les ouvertures du produit.
Consignes importantes
Utilisez uniquement le type de source d'alimentation indiqué sur l'étiquette du produit. Évitez l'utilisation de prises de courant reliées au même circuit que les photocopieurs ou les systèmes de climatisation qui sont fréquemment arrêtés et mis en marche. Évitez d'utiliser des prises de courant commandées par un interrupteur mural ou une temporisation automatique. Placez l'ensemble du système informatique à l'écart des sources potentielles de parasites électromagnétiques telles que les haut-parleurs ou les bases fixes des téléphones sans fil. Les cordons d'alimentation électrique doivent être placés de manière à éviter tout phénomène d'abrasion, de coupure, de frottement, de recourbement ou de piqûre. Ne placez aucun objet sur les cordons d'alimentation électrique et faites en sorte que l'on ne puisse pas marcher ou rouler sur les cordons d'alimentation électrique. Veillez à ce que tous les cordons d'alimentation électrique soient bien droits aux extrémités et aux points d'entrée et de sortie du transformateur. Si vous utilisez un prolongateur électrique avec le produit, veillez à ce que l'amperage maximum des périphériques reliés au prolongateur ne dépasse pas celui du cordon. De même, veillez à ce que l'amperage total des périphériques branchés sur la prise de courant ne dépasse pas le courant maximum que celle-ci peut supporter. Si vous devez utiliser le produit en Allemagne, le réseau électrique de l'immeuble doit être protégé par un disjoncteur de 10 ou 16 ampères pour assurer une protection adéquate contre les courts-circuits et les surintensités. Lors du raccordement du produit à un ordinateur ou un autre périphérique à l'aide d'un câble, assurez-vous que les connecteurs sont orientés correctement. Les connecteurs ne disposent que d'une seule orientation correcte. Si les connecteurs ne sont pas insérés correctement, les deux périphériques reliés par le câble risquent d'être endommagés. Placez le produit sur une surface plane et stable sensiblement plus grande que la base du produit. Si vous installez le produit contre un mur, prévoyez un espace minimal de 10 cm entre l'arrière du produit et le mur. Le produit ne fonctionnera pas correctement s'il est placé dans une position inclinée. Lors du stockage ou du transport du produit, évitez de l'incliner, de le placer verticalement ou de le renverser, faute de quoi de l'encre risque de fuir. Laissez suffisamment de place devant le produit pour que le papier puisse être éjecté sans problème. Évitez les emplacements soumis à des variations rapides de température et d'humidité. Maintenez aussi le produit à l'écart du rayonnement solaire direct, des fortes lumières et des sources de chaleur. N'insérez aucun objet à travers les orifices du produit. N'introduisez pas vos mains dans le produit et ne touchez pas aux cartouches d'encre au cours de l'impression. Ne touchez pas le câble plat blanc situé à l'intérieur du produit. Ne utilisez pas de produits en aérosol contenant des gaz inflammables à l'intérieur ou au cours du produit, faute de quoi vous risquez de provoquer un incendie. Ne déplacez pas le porte-cartouche manuellement car vous pourriez endommager le produit. - Mettez toujours le produit hors tension en appuyant sur la touche . Ne débranchez pas le produit et ne le mettez pas hors tension au niveau de la prise tant que le voyant clignote.
Consignes importantes

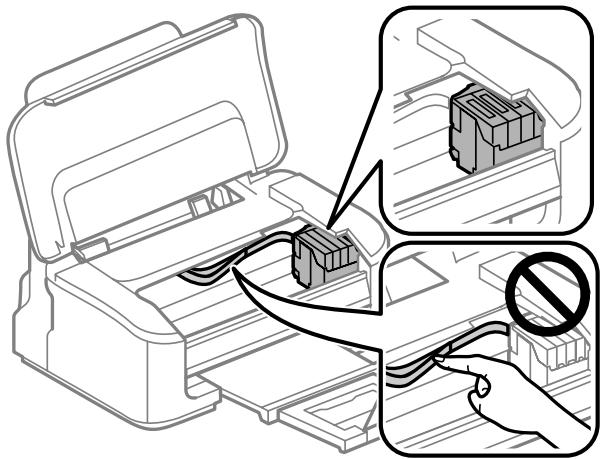

Avant de transporter le produit, assurez-vous que la tête d'impression est en position initiale (à l'extrême droite) et que les cartouches d'encre sont en place. Si vous ne comptez pas utiliser le produit pendant une période de temps prolongée, veillez à débrancher le cordon d'alimentation de la prise électrique. Au cours de la durée de vie de votre produit, vous devrez peut-être remplacer le réservoir d'encre usagé saturé. Sa fréquence de remplacement variera en fonction du nombre de pages imprimées, du type de support et du nombre de cycles de nettoyage effectués par le produit. L'utilitaire Epson Status Monitor ou des voyants du panneau de configuration vous avertiront lorsque cet élément devra être remplacé. La nécessité de remplacer le réservoir ne signifie pas que votre produit ne fonctionne plus conformément aux spécifications. Le remplacement de cet élément est une opération de maintenance de routine prévue dans les spécifications du produit et n'est pas un problème exigeant un dépannage. La garantie Epson ne couvre donc pas le coût de ce remplacement. Le remplacement du réservoir peut être effectué par n'importe quel fournisseur de service Epson agréé. L'utilitaire ne peut pas procéder lui-même à la maintenance de cette pièce.
Utilisation du produit avec une connexion sans fil
N'utilisez pas le produit dans des hôpitaux ou à proximité d'équipements médicaux. Les ondes radio générées par le produit peuvent affecter de manière négative le fonctionnement des équipements médicaux. N'utilisez pas le produit à proximité de dispositifs contrôlés de manière automatique, tels que des portes automatiques ou des alarmes incendie. Les ondes radio générées par le produit peuvent affecter de manière négative ces dispositifs et entraîner des accidents liés à un mauvais fonctionnement.

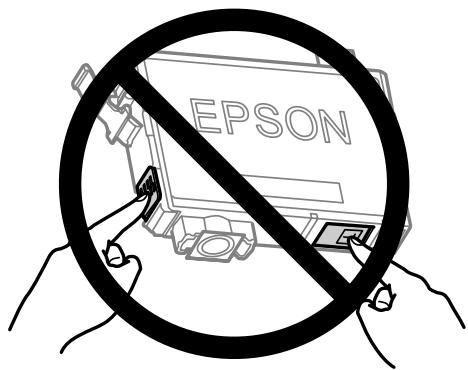

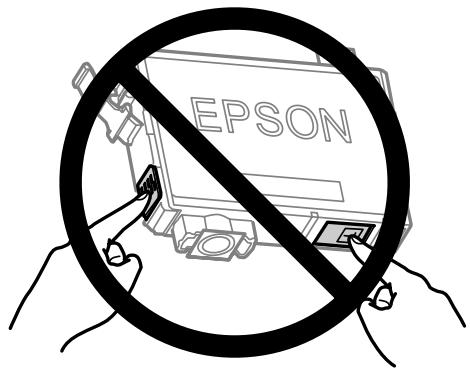

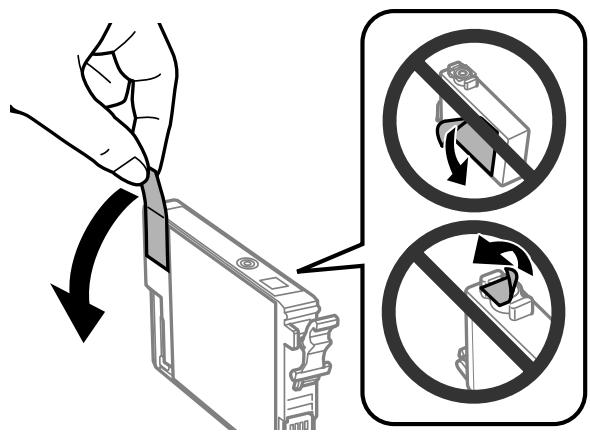

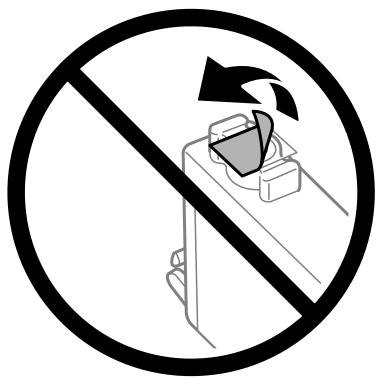

Manipulation des cartouches d'encre
Des consignes de sécurité et des conseils/avertissements sur l'utilisation de l'encre avec le produit sont fournies dans la section concernée (avant la section « Remplacement des cartouches d'encre »).
→ « Remplacement des cartouches d'encre » à la page 34

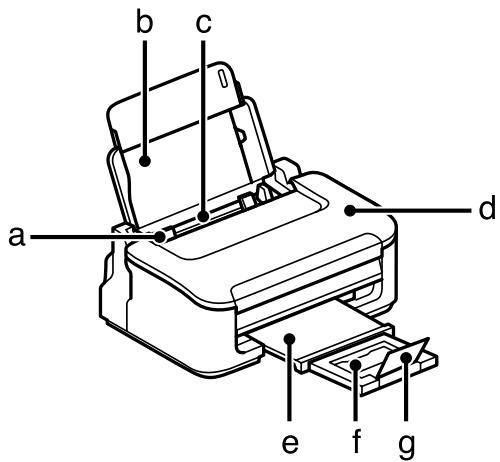

Composants du produit
| a. | Guide latéral |
| b. | Guide papier |
| c. | Bac papier arrêté |
| d. | Capot de l'imprimante |
| e. | Bac de sortie |
| f. | Extension du bac de sortie |
| g. | Butée |

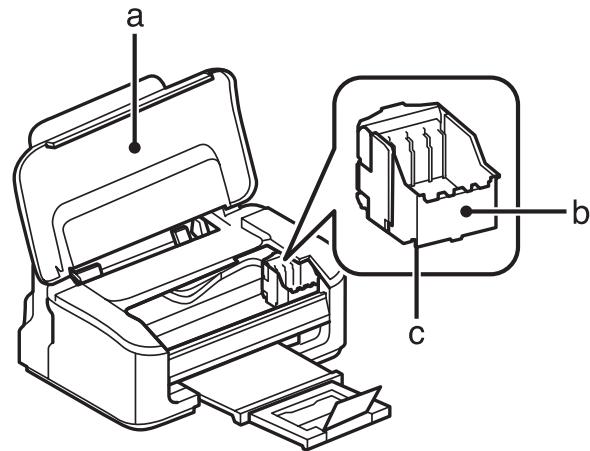

| a. | Capot de l'imprimante |
| b. | Porte-cartouche |
| c. | Tête d'impression (sous le porte-cartouche) |

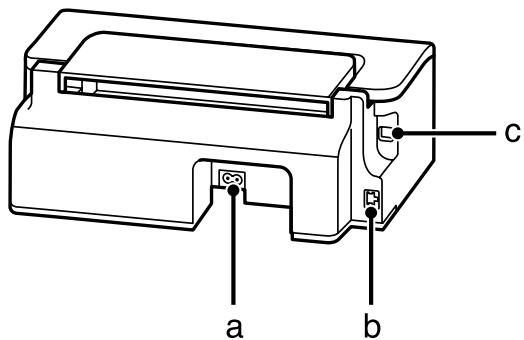

Présentation de votre produit
| a. | Prise CA |
| b. | Port LAN |
| c. | Connecteur USB |

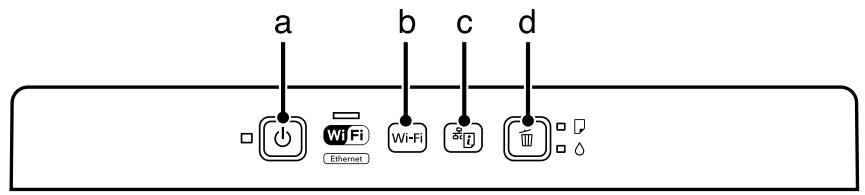

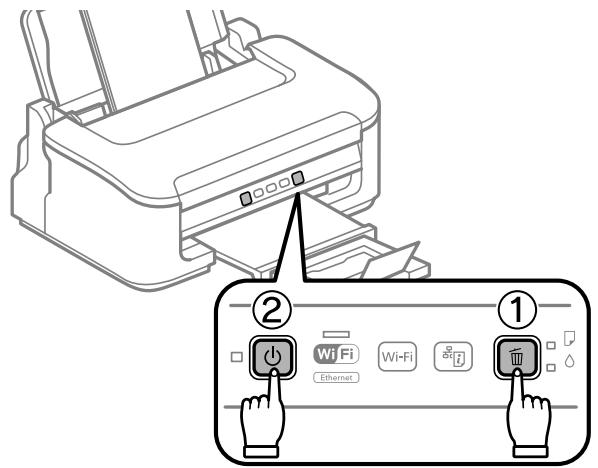

Touches
| Touches | Fonction | |
| a | *1 *2 | Met le produit sous ou hors tension. |
| b | Wi-Fi | Appuyez pour supprimer une erreur réseau. |
| c | *1 | Imprime une feuille d'été du réseau. |
| d | *2 | Annule l'impressionpendant un travail d'impression. Reprend l'impression après une erreur de fin de papier, un bourrage, une erreur d'entrainment de plusieurs pages ou une erreur de réservoir d'encre usagée presque saturé. Si une cartouche d'encre est vide, déplace le portec-artouche dans la position de remplacement de la cartouche. Lorsque vous remplacez une cartouche d'encre avant qu'elle ne soit vide, maintenez cette touche appuyée pendant 6 secondes pour déplacer le portec-artouche. Si vous appuyez de nouveau dessus une fois que la cartouche a été remplacée, replace le portec-artouche dans sa position initiale. Maintenez cette touche appuyée pendant 3 seconde pour procéder au nettoyage de la tête d'impression. |
1 Tout en appuyant sur _^, mettez le produit sous tension pour rétablir les valeurs par défaut des paramètres réseau. 2 Tout en appuyant sur l'imméte le produit sous tension pour imprimer le test de vérification des buses. → « Vérification des buses de la tête d'impression » à la page 49.
Voyants
| Voyants | Fonction |
| ◎ | Allumé lorsque le produit est sous tension. Clignote lorsque le produit reçoit des données, pendant l'impression, pendant le remplacement d'une cartouche d'encre, pendant le chargement d'encre ou le nettoyage de la tête d'impression. |
| Wi-Fi Ethernet | Reste allumé pendant que le produit est connecté à un réseau. Clignote pendant le paramétrage du réseau (vert : Wi-Fi, orange : Ethernet). |
| ▲ | → « Voyants d'erreur » à la page 62 |
| □ | → « Voyants d'erreur » à la page 62 |
Introduction à l'utilisation, au chargement et au stockage de supports
La plupart des papiers ordinaires donnent de bons résultats. Cependant, les impressions sur papiers couchés offrent un meilleur rendu parce que ces papiers absorbent moins d'encre.
Epson propose des papiers spéciaux formulés en fonction de l'encre utilisée dans les produits à jet d'encre Epson et vous recommande d'utiliser ces papiers pour obtenir des résultats de haute qualité.
Quand vous chargez des papiers spéciaux distribués par Epson, commencez par lire la notice livrée avec ces papiers et gardez à l'esprit les indications ci-dessous.

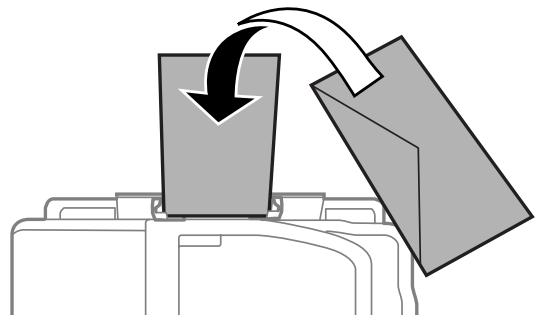

Remarque :

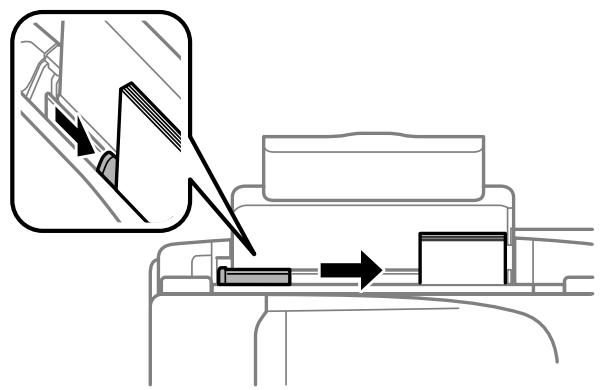

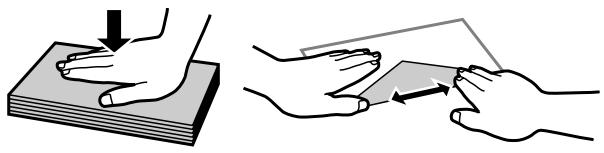

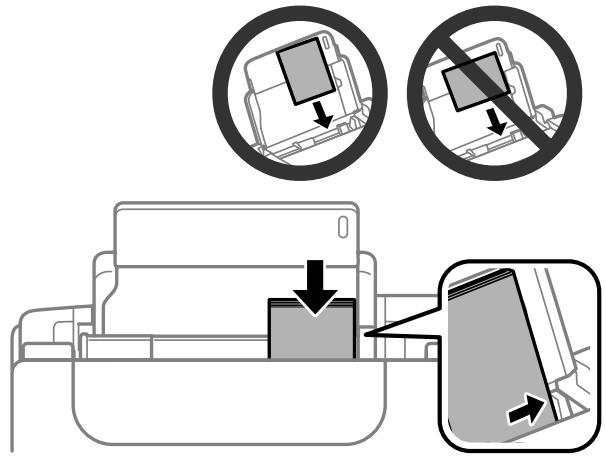

Chargez le papier dans le bac papier arrière en orientant la face imprimable vers le haut. La face imprimable est généralement plus blanche ou plus glacée. Pour plus d'informations, reportez-vous aux feuilles d'instructions fournies avec le papier. Certains types de papiers représentent des coins coupés afin d'identifier plus facilement le sens de chargement correct. Si le papier est incurvé, aplatissez-le ou recourbez-le légèrement dans l'autre sens avant de le charger. L'utilisation de papier recourbé peut produire l'apparition de taches d'encre sur vos impressions. N'utilisez pas de papier plié, incurvé ou déchiré.

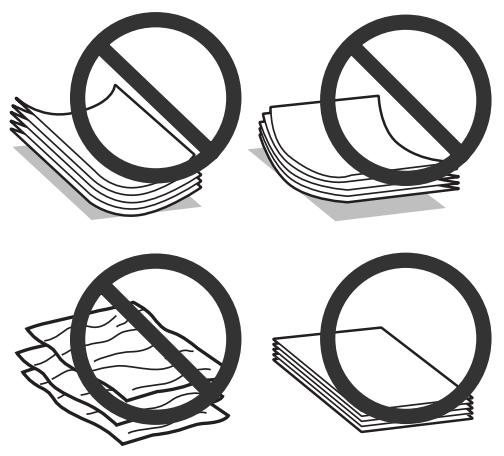

Conservation du papier
Rangez le papier non utilisé dans son emballage d'origine dès que l'impression est terminée. Lorsque vous utilisez un support spécial, nous vous recommandons de stocker vos impressions dans une pochette hermétique en plastique. Maintenez le papier non utilisé et les impressions à l'écart des températures élevées, de l'humidité et de la lumière directe du soleil.
Sélection du papier
Le tableau ci-dessous indique les types de papier autorisés. La capacité du chargement et la disponibilité de l'impression sans marges varient en fonction du papier, comme indiqué ci-dessous.
| Type de support | Taille | Capacité de chargement (feuils) | Impression sans marges |
| Papier ordinaire*1 | Lettre*2 | jusqu'à 11 mm | — |
| A4*2 | jusqu'à 11 mm | — | |
| B5*2 | jusqu'à 11 mm | — | |
| A5*2 | jusqu'à 11 mm | — | |
| A6*2 | jusqu'à 11 mm | — | |
| Legal | 1 | — | |
| Format personnelisé | 1 | — | |
| Enveloppe | #10 | 10 | — |
| DL | 10 | — | |
| C6 | 10 | — | |
| Epson Bright White Ink Jet Paper (Papier jet d'encre blanc brillant) | A4*2 | 80 | — |
| Epson Photo Quality Ink Jet Paper (Papier couché qualité photo) | A4 | 80 | — |
| Epson Matte Paper — Heavy-weight (Papier mat épais) | A4 | 1 | ✓ |
| Epson Photo Paper (Papier photo) | A4 | 1 | ✓ |
| 10 × 15 cm | 1 | ✓ | |
| 13 × 18 cm | 1 | ✓ | |
| Epson Premium Glossy Photo Pa-per (Papier photo glacé Premium) | A4 | 20 | ✓ |
| 10 × 15 cm | 20 | ✓ | |
| 13 × 18 cm | 20 | ✓ | |
| format 16:9 (102 × 181 mm) | 20 | ✓ | |
| Epson Premium Semigloss Photo Paper (Papier photo semi-glacé Premium) | A4 | 20 | ✓ |
| 10 × 15 cm | 20 | ✓ | |
| Epson Ultra Glossy Photo Paper (Papier photo ultra-glacé) | A4 | 1 | ✓ |
| 10 × 15 cm | 1 | ✓ | |
| 13 × 18 cm | 1 | ✓ |
Manipulation des papiers et supports
| Type de support | Taille | Capacité de chargement (feuils) | Impression sans marges |
| Epson Glossy Photo Paper (Papier photo glacé) | A4 | 20 | ✓ |
| 10 × 15 cm | 20 | ✓ | |
| 13 × 18 cm | 20 | ✓ |
1 Papier dont le grammage est compris entre 64 g/m² (17 livres) et 90 g/m² (24 livres). 2 La capacité de chargement pour l'impression recto verso manuelle est de 30 feuilles.
Remarque :
La disponibilité du papier varie selon les pays.
Paramètres de type de papier dans le pilote d'impression
Le produit est automatiquement réglé en fonction du type de papier sélectionné dans les paramètres d'impression. C'est la raison pour laquelle le paramétrage du type de papier est aussi important. Ce paramètre indique au produit quel type de papier est utilisé et ajuste la quantité d'encre nécessaire en conséquence. Le tableau suivant répertorie les paramètres que vous devez sélectionner en fonction du papier utilisé.
| Pour ce papier | Type de papier dans le pilote d'impression |
| Papier ordinaire* | plain papers (Papier ordinaire) |
| Epson Bright White Ink Jet Paper (Papier jet d'encre blanc brillant)* | |
| Epson Ultra Glossy Photo Paper (Papier photo ultra-glacé)* | Epson Ultra Glossy (Epson Ultra Glacé) |
| Epson Premium Glossy Photo Paper (Papier photo glacé Premium)* | Epson Premium Glossy (Epson Premium Glacé) |
| Epson Premium Semigloss Photo Paper (Papier photo se-mi-glacé Premium)* | Epson Premium Semigloss (Epson Premium Semi-Glacé) |
| Epson Glossy Photo Paper (Papier photo glacé)* | Epson Glossy (Epson Papier Photo Glacé) |
| Epson Photo Paper (Papier photo)* | Epson Photo |
| Epson Matte Paper — Heavyweight (Papier mat épais)* | Epson Matte (Epson Mat) |
| Epson Photo Quality Ink Jet Paper (Papier couchéé qualité pho-to)* | |
| Enveloppes | Envelope (Envelope) |
- Ces types de papier sont compatibles avec Exif Print et PRINT Image Matching. Pour plus d'informations, reportez-vous à la documentation fournie avec l'appareil photo numérique compatible Exif Print ou PRINT Image Matching.
Remarque :
La disponibilité des supports varie selon les pays. Pour obtenir les dernières informations sur les supports disponibles dans votre région, contactez l'assistance Epson.
→ « Site Web du support technique » à la page 85
Chargement de papier et d'enveloppes
Procédez comme suit pour charger le papier :
1 Faites coulisser le guide papier et le bac de sortie, puis soulevez la butée.
Remarque :
Laissez suffisamment de place devant le produit pour que le papier puisse être éjecté sans problème.
2 Faites glisser le guide latéral vers la gauche. 3 Chargez le papier face imprimable vers le haut, contre le bord droit du bac papier arrière.
Remarque :
Aérez et alignez les bords du papier avant de le charger. La face imprimable est généralement plus blanche et plus brillante que l'autre face. Commencez toujours par charger le petit côté du papier dans le bac arrière, même lorsque vous imprimez des documents au format paysage. Vous pouvez utiliser les formats de papier suivants dotés d'orifices de reliure : A4, A5, A6, Legal, Lettre. Chargez une seule feuille de papier à la fois. Lorsque vous chargez des enveloppes, commencez par charger la petite arête, avec le rabat orienté vers le bas.
N'utilisez pas d'enveloppes incurves, pliées, collées ou dotées de fenêtres en plastique. Aplatissez l'enveloppe et les rabats avant de la charger.
Aplatissez le bord entrant de l'enveloppe avant de la charger. Évitez aussi les enveloppes trop fines, qui pourraient se recourber pendant l'impression.
Faites glisser le guide latéral vers le bord gauche du papier mais ne serrez pas.
Remarque :
Si vous utilisez du papier ordinaire, ne chargez pas le papier au-delà du repère en forme de flèche, situé à l'intérieur du guide latéral.
Si vous utilisez des supports spéciaux Epson, veillez à ce que le nombre de feuilles soit inférieur à la limite définie pour le support.
→ « Sélection du papier » à la page 14
Pilote d'impression et status monitor
Le pilote vous permet de choisir entre divers paramètres pour obtenir les meilleurs résultats d'impression. Status Monitor et les utilisateurs d'impression permettent de contrôler le produit et de le maintenir dans un état de fonctionnement optimal.
Remarque destinée aux utilisateurs de windows :
Votre pilote d'impression localise et installe automatiquement la dernière version du pilote disponible au niveau du site Internet de Epson. Cliquez sur le bouton Software Update (Mise à jour du logiciel) dans la fenêtre Maintenance (Utilitaire) du pilote de votre imprimante, puis suivez les instructions à l'écran. Si le bouton ne s'affiche pas au niveau de la fenêtre Maintenance (Utilitaire), pointez vers All Programs (Tous les programmes) ou Programs (Programmes) dans le menu Start (Démarrer) de Windows et ouvrez le dossier EPSON. Si vous souhaitez modifier la langue du pil, selectionnez la langue dans le paramètre Language (Langue) de la fenêtre Maintenance (Utilitaire). Il est possible que cette fonction ne soit pas disponible dans tous les pays.
Accès au pilote d'impression sous windows
Vous pouvez accéder au pilote d'impression depuis la plupart des applications Windows, à partir du menu Start (Démarrer) ou à partir de la taskbar (barre des tâches) de Windows.
Si vous souhaitez définir des paramètres s'appliquant uniquement à l'application utilisée, accédez au pilote d'impression à partir de l'application en question.
Si vous souhaitez définir des paramètres s'appliquant à l'ensemble des applications Windows, accédez au pilote d'impression à partir du menu Start (Démarrer) ou de la taskbar (barre des tâches).
Reportez-vous aux sections suivantes pour accéder au pilote d'impression :
Remarque :
Les captures d'écran des fenêtres du pilote d'impression figurant dans ce Guide d'utilisation font référence à Windows 7.
1 Dans le menu File (Fichier), cliquez sur Print (Imprimer) ou sur Print Setup (Configuration de l'impression). Dans la fenêtre qui s'affiche, cliquez sur Printer (Imprimante), Setup (Configuration), Options, Preferences (Préférences) ou Properties (Propriétés) (selon l'application utilisée, il est possible que vous deviez cliquer sur plusieurs de ces boutons).
Impression
Cliquez sur le bouton Start (Démarrer) et sélectionnez Devices and Printers (Périphériques et imprimantes). Cliquez ensuite avec le bouton droit de la souris sur le produit et sélectionnez Printing preferences (Options d'impression).
Cliquez sur Start (Démarrer), Sélectionnez Control Panel (Panneau de configuration), puis Printer (Imprimante) dans la catégorie Hardware and Sound (Matériel et audio). Ensuite, Sélectionnez le produit et cliquez sur Select printing preferences (Sélectionnez les préférences d'impression).
Cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), (Printers and Other Hardware (Imprimantes et autres périphériques)), puis sur Printers and Faxes (Imprimantes et télécopieurs).
Sélectionnez le produit, puis cliquez sur Printing Preferences (Options d'impression) dans le menu File (Fichier).
À partir de l'icône de raccourci de la barre des tâches
Cliquez avec le bouton droit sur l'icône du produit de la taskbar (barre des tâches), puis sélectionnez Printer Settings (Paramètres imprimante).
Pour ajouter une icône de raccourci à la taskbar (barre des tâches) Windows, accédez au pilote d'impression à partir du menu Start (Démarrer) comme indiqué ci-dessus. Cliquez ensuite sur l'onglet Maintenance (Utilitaire), puis sur le bouton Monitoring Preferences (Préférences du contrôle). Dans la fenêtre Monitoring Preferences (Préférences du contrôle), activez la case à cocher Shortcut Icon (Icône du raccourci).
Informations via l'aide en ligne
Dans la fenêtre du pilote d'impression, appliquez l'une des procédures suivantes.
Cliquez avec le bouton droit de la souris sur l'objet, puis cliquez sur Help (Aide). □ Cliquez sur le bouton ? situé dans la partie supérieure droite de la fenêtre, puis cliquez sur l'élément (sous Windows XP uniquement).
Accès au gestionnaire d'impression sous mac OS x
Le tableau ci-dessous indique comment accéder à la boîte de dialogue du gestionnaire d'impression.
| Zone de dialogue | Comment y accéder |
| Page Setup (Format d'impression) | Cliquez sur Page Setup (Format d'impression) dans le menu File (Fichier) de votreapplication.Remarque :Selon l'application, le menu Page Setup (Format d'impression) peut être absent du menu File (Fichier). |
| Print (Imprimer) | Cliquez sur Print (Imprimer) dans le menu File (Fichier) de votre application. |
Impression
| Epson Printer Utility 4 | Sous Mac OS X 10.7, cliquez sur System Preferences (Préférences Système) dans le menu Apple puis cliquez sur Print & Scan (Imprimantes et scanners). Sélectionnez votre produit dans la zone de liste Printers (Imprimantes), cliquez sur Options & Supplies (Options et fournitures), Utility (Utilitaire), puis sur Open Printer Utility (Ouvrir l'utilitaire de l'imprimante). |
| Sous Mac OS X 10.6, cliquez sur System Preferences (Préférences Système) dans le menu Apple, puis cliquez sur Print & Fax (Imprimantes et fax). Sélectionnez votre produit dans la zone deliste Printers (Imprimantes), cliquez sur Options & Supplies (Options et fournitures), Utility (Utilitaire), puis sur Open Printer Utility (Ouvrir l'utilitaire de l'imprimante). | |
| Sous Mac OS X 10.5, cliquez sur System Preferences (Préférences Système) dans le menu Apple, puis cliquez sur Print & Fax (Imprimantes et fax). Sélectionnez votre produit dans la zone de liste Printers (Imprimantes), cliquez sur Open Print Queue (Ouvrir la liste d'attente d'impression) puis cliquez sur le bouton Utility (Utilitaire). |
Informations via l'aide en ligne
Cliquez sur le bouton Help (Aide) dans la boîte de dialogue Print (Imprimer).
Remarque :
Les captures d'écran de cette section peuvent varier en fonction du modèle. Avant d'imprimer, chargez le papier correctement.
→ « Chargement de papier et d'enveloppes » à la page 16

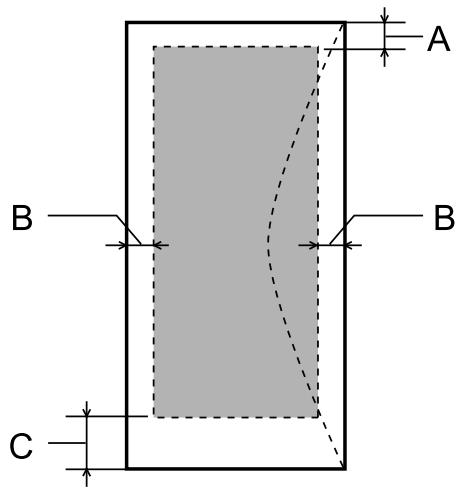

Pour la zone imprimable, reportez-vous à la section ci-dessous. « Zone imprimable » à la page 81 Une fois le paramétrage effectué, imprimez un exemplaire à titre d'essai et examinez les résultats avant d'imprimer un travail en totalité.
Paramètres de base du produit pour windows
Ouvrez le fichier que vous voulez imprimer.
Impression
Accédez aux paramètres de l'imprimante.
→ « Accès au pilote d'impression sous Windows » à la page 18
Cliquez sur l'onglet Main (Principal).
Sélectionnez le paramètre Document Size (Format document) approprié. Vous pouvez aussi définir une taille de papier personnalisée. Pour plus de détails, reportez-vous à l'aide en ligne.
Cochez l'option Borderless (Sans marges) pour imprimer des photos sans marges.
→ « Sélection du papier » à la page 14
Si vous souhaitez contrôler la partie de l'image dépassant du papier, cliquez sur le bouton Settings (Configuration), sélectionnez Auto Expand (Agrandir auto) comme Method of Enlargement (Méthode d'agrandissement), puis déplacez le curseur Amount of Enlargement (Proportion d'agrandissement).
Pour modifier l'orientation de l'impression, sélectionnez Portrait (vertical) ou Landscape (Paysage) (horizontal).
Remarque :
Sélectionnez Landscape (Paysage) lorsque vous imprimez sur des enveloppes.
Sélectionnez le paramètre Paper Type (Type de papier) approprié.
→ « Paramètres de type de papier dans le pilote d'impression » à la page 15
Remarque :
La qualité d'impression est régée automatiquement en fonction du paramètre Paper Type (Type de papier) sélectionné.
Impression
Cliquez sur OK pour fermer la fenêtre des paramètres de l'imprimante.
Remarque :
Pour modifier des paramètres avancés, reportez-vous à la section correspondante.
Imprimez le fichier.

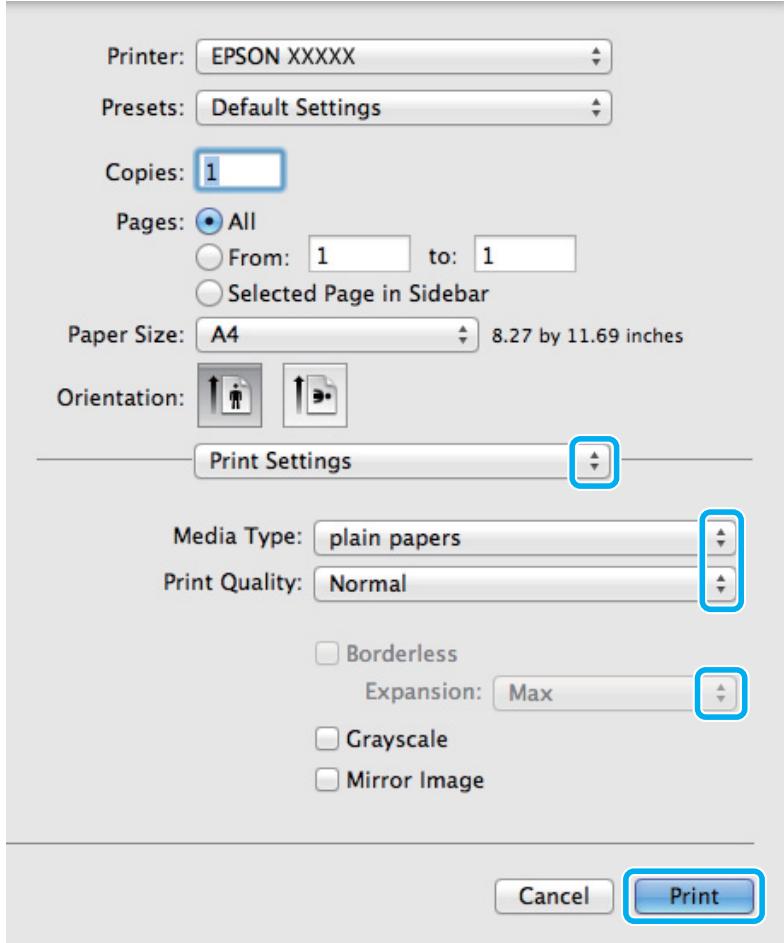

Paramètres de base du produit pour mac OS x
Remarque :
Les captures d'écran des fenêtres du pilote d'impression figurant dans cette section sont issues de Mac OS X10.7.
Ouvrez le fichier que vous voulez imprimer.
Accédez à la zone de dialogue Print (Imprimer).
→ « Accès au gestionnaire d'impression sous Mac OS X » à la page 19
Remarque :
Si l'écran Status monitor simplifié est affiché, cliquez sur le bouton Show Details (Afficher les détails) (sous
Mac OS X 10.7) ou le bouton ▽ (sous Mac OS X 10.6 ou 10.5) pour développer cette boîte de dialogue.
Impression

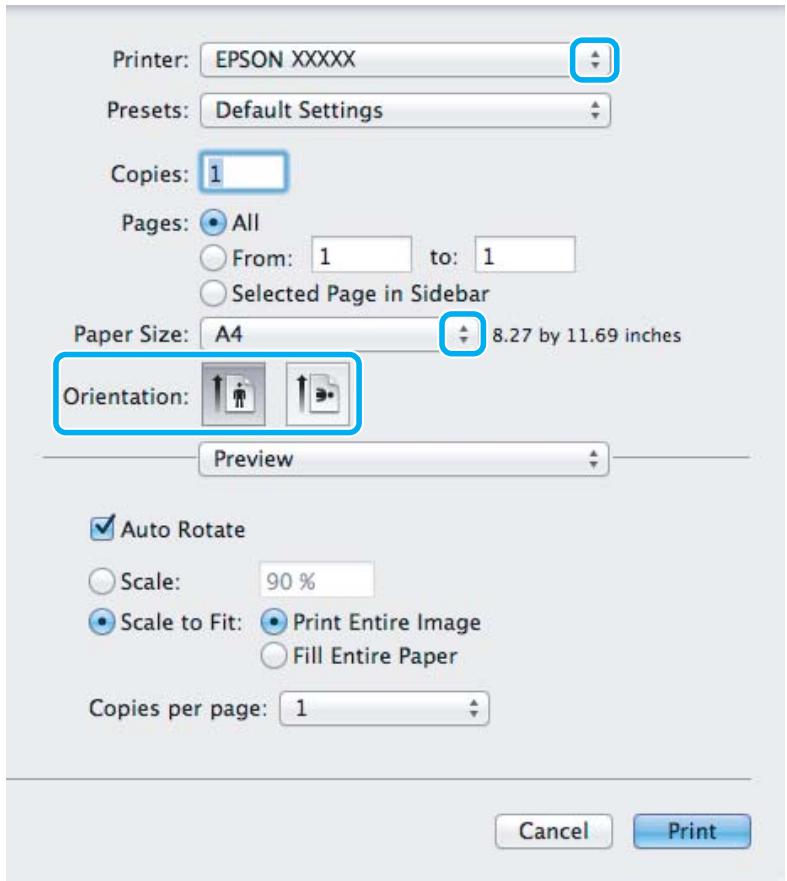

Sélectionnez le produit utilisé pour le paramètre Imprimante.
Remarque :
Selon l'application, certaines fonctions peuvent être grisées. Si tel est le cas, cliquez sur Page Setup (Format d'impression) dans le menu File (Fichier) de votre application et effectuez les réglages.
Sélectionnez le paramètre Paper Size (Taille papier) approprié.
Remarque :
Sélectionnez XXX (Borderless (Sans marges)) comme Paper Size (Taille papier) si vous souhaitez imprimer des photos sans marges.
→ « Sélection du papier » à la page 14
Sélectionnez le paramètre Orientation approprié.
Remarque :
Sélectionnez l'orientation paysage lorsque vous imprimez sur des enveloppes.
Sélectionnez Print Settings (Configuration Imprimante) dans le menu contextuel.
Sélectionnez le paramètre Media Type (Support) approprié.
→ « Paramètres de type de papier dans le pilote d'impression » à la page 15
Impression
Lors d'une impression sans marges, sélectionnez le paramètre Expansion (Extension) approprié afin de contrôler les zones de l'image qui dépassent des limites du papier.
Cliquez sur Print (Imprimer) pour lancer l'impression.
Annulation d'une impression
Si vous devez annuler l'impression, suivez les instructions données dans la section adaptée ci-dessous.
Appuyez sur le bouton Q pour annuler un travail d'impression en cours.
Remarque :
Vous ne pouvez pas annuler un travail d'impression entièrement envoyé au produit. Vous devez alors annuler le travail d'impression au niveau du produit.
Accédez à l'application EPSON Status Monitor 3.
Pour Windows > la page 64
Cliquez sur le bouton Print Queue (File d'attente). La fenêtre Windows Spooler (Spouleur Windows) s'affiche.
Cliquez avec le bouton droit sur le travail que vous souhaitez annuler et sélectionnez Cancel (Annuler).

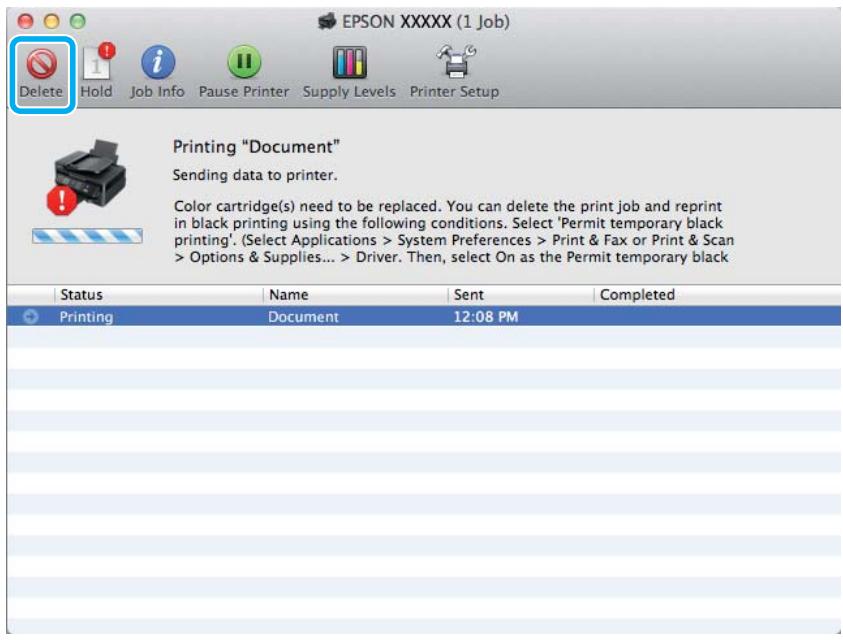

Pour mac OS x
Pour annuler un travail d'impression, suivez les étapes suivantes :
Cliquez sur l'icône du produit dans le Dock.
Dans la liste Nom du document, sélectionnez le document en cours d'impression.
Impression
Cliquez sur le bouton Delete (Effacer) pour annuler le travail d'impression.
Impression de photos avec easy photo print
Epson Easy Photo Print vous permet de disposer et d'imprimer des images numériques sur différents types de papier. Les instructions détaillées de la fenêtre vous permettent d'afficher les images imprimées en aperçu et d'obtenir les effets souhaités sans recourir à des paramètres complexes.
La fonction Quick Print vous permet de procéder à des impressions en un clic, conformes aux paramètres définis.
Pour windows
Double-cliquez sur l'icône Epson Easy Photo Print située sur le bureau. Pour Windows 7 et Vista :
Cliquez sur le bouton Start (Démarrer), pointez sur All Programs (Tous les programmes), cliquez sur Epic Software, puis cliquez sur Easy Photo Print.
Pour Windows XP :
Cliquez sur Start (Démarrer), pointez sur All Programs (Tous les programmes), puis sur Epson Software, puis cliquez sur Easy Photo Print.
Pour mac OS x
Double-cliquez sur le dossier Applications de votre disque dur Mac OS X, puis double-cliquez sur les dossiers Epson Software et Easy Photo Print, et enfin sur l'icône Easy Photo Print.
Paramètres prédéfinis du produit (sous windows uniquement)
Les paramètres prédéfinis du pilote d'impression facilitent considérablement l'impression. Vous pouvez également créer vos propres paramètres prédéfinis.
Paramètres du produit pour windows
Accédez aux paramètres de l'imprimante. « Accès au pilote d'impression sous Windows » à la page 18 2 Sélectionnez un Printing Presets (Présélections impression) dans l'onglet Main (Principal). Les paramètres produits sont définis automatiquement sur les valeurs affichées dans la fenêtre contextuelle.

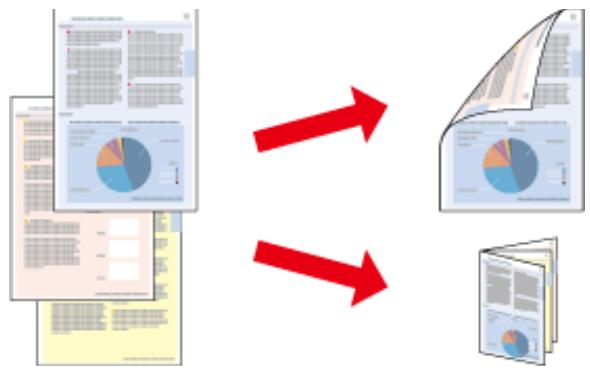

Impression recto verso (sous windows uniqueness)
Utilisez le pilote d'impression pour imprimer des deux côtés du papier.
Deux types d'impression recto verso sont disponibles : standard et livrets pliés.
L'impression recto verso n'est possible qu'avec les papiers et les formats suivants.
| Papier | Taille |
| Papier ordinaire | Legal, Lettre, A4, B5, A5, A6 |
| Epson Bright White Ink Jet Paper (Papier jet d'encre blanc brillant) | A4 |
Remarque :
Cette fonction n'est pas disponible sous Mac OS X. La disponibilité de cette fonction varie selon les paramètres. - Cette fonctionnalité peut ne pas être disponible lorsque le produit est utilisé en réseau ou en tant qu'imprimante partagée. La capacité de chargement change en cas d'impression recto verso.
→ « Sélection du papier » à la page 14
Utilisez uniquement des papiers adaptés à une impression recto verso, faute de quoi la qualité des impressions pourrait décliner. Selon le papier et la quantité d’encre utilisée pour imprimer le texte et les images, il est possible que l’encre traverse le papier. La surface du papier peut être tachée pendant l’impression recto verso. - Cette fonction n’est disponible que lorsque EPSON Status Monitor 3 est activé. Pour activer Status Monitor, accédez au pilote d’impression et cliquez sur l’onglet Maintenance (Utilitaire), puis sur le bouton Extended Settings (Paramètres étendus). Dans la fenêtre Extended Settings (Paramètres étendus), activez la case à cocher Enable EPSON Status Monitor 3 (Activer EPSON Status Monitor 3).
Paramètres du produit pour windows
1 Accédez aux paramètres de l'imprimante. « Accès au pilote d'impression sous Windows » à la page 18 2 Activez la case à cocher 2-Sided Printing (Impression recto verso). 3 Cliquez sur Settings (Configuration), et définissez les paramètres appropriés.
Remarque :
Si vous souhaitez imprimer un livre plié, sélectionnez Booklet (Livret).
4 Vérifiez les autres paramètres et imprimez.
Remarque :
En fonction de votre application, la marge de reliure réelle peut différer des valeurs spécifiées. Essayez avec quelques feuilles pour examiner le résultat avant d'imprimer de gros volumes. Veillez à ce que l'encre soit complètement sèche avant de recharger le papier.
Impression avec ajustement à la taille du papier (zoom)
Permet d'agrandir ou de réduire automatiquement le format du document de façon qu'il corresponde au format du papier sélectionné dans le pilote d'impression.
Remarque:
La disponibilité de cette fonction varie selon les paramètres.
Paramètres du produit pour windows
1 Accédez aux paramètres de l'imprimante. « Accès au pilote d'impression sous Windows » à la page 18 2 Sélectionnez Reduce/Enlarge Document (Réduire/Agrandir le document) et Fit to Page (Ajuster à la page) dans l'onglet More Options (Plus d'options) puis sélectionnez le format du papier que vous utilisez dans Output Paper (Sortie papier). 3 Vérifiez les autres paramètres et imprimez.
Paramètres du produit pour mac OS x
1 Accédez à la zone de dialogue Print (Imprimer). « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 2 Choisissez Scale to fit paper size (Adapter à la taille du papier) pour Destination Paper Size (Taille du papier de destination) dans le volet Paper Handling (Gestion du papier) et sélectionnez le format de papier souhaité dans le menu contextuel. 3 Vérifiez les autres paramètres et imprimez.
Impression pages par feuille
Permet d'utiliser le pilote d'impression pour imprimer 2 ou 4 pages sur une seule feuille de papier.
Remarque :
La disponibilité de cette fonction varie selon les paramètres.
Paramètres du produit pour windows
1 Accédez aux paramètres de l'imprimante. « Accès au pilote d'impression sous Windows » à la page 18
2 Sélectionnez 2-Up (2 en 1) ou 4-Up (4 en 1) pour Multi-Page (Multi-Pages) dans l'onglet Main (Principal). 3 Cliquez sur Page Order (Ordre page), et définissez les paramètres appropriés. 4 Vérifiez les autres paramètres et imprimez.
Paramètres du produit pour mac OS x
1 Accédez à la zone de dialogue Print (Imprimer). « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 2 Sélectionnez le nombre souhaité de Pages per Sheet (Pages par feuille) et l'Layout Direction (Sens de la mise en page) (sens de la page) dans le volet Layout (Disposition). 3 Vérifiez les autres paramètres et imprimez.
Configuration pour windows
Ces instructions vous indiquent comment configurer le produit de manière à ce que d'autres utilisateurs du réseau puissent l'utiliser.
Vous devez d'abord configurer le produit comme imprimante partagée sur l'ordinateur auquel il est directement connecté. Ajoutez ensuite le produit à chaque ordinateur du réseau devant accéder à l'imprimante.
Remarque :
- Ces instructions s'adressent uniquement aux réseaux de petite taille. Si vous souhaitez partager le produit sur un réseau de grande taille, contactez l'administrateur de votre réseau. Les captures d'écran de la section suivante sont extraites de Windows 7.
Remarque:
Pour configurer le produit comme imprimante partagée dans Windows 7 ou Vista, vous avez besoin d’un compte administrateur et du mot de passe si vous êtes connecté en tant qu’utilisateur standard. Pour configurer le produit en tant qu’imprimante partagée sous Windows XP, vous devez vous connecter à un compte Computer Administrator (Administrateur de l’ordinateur).
Procédez comme suit au niveau de l'ordinateur directement connecté au produit :
Cliquez sur le bouton Start (Démarrer) et sélectionnez Devices and Printers (Périphériques et imprimantes).
Cliquez sur Démarrer, sélectionnez Control Panel (Panneau de configuration), puis Printer (Imprimante) dans la catégorie Hardware and Sound (Matériel et audio).
Cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), Printers and Other Hardware (Imprimantes et autres périphériques) puis Printers and Faxes (Imprimantes et télécopieurs).
Cliquez avec le bouton droit sur l'icône correspondant à votre produit, cliquez sur Printer properties (Propriétés de l'imprimante), puis sur Sharing (Partage). Cliquez ensuite sur le bouton Change Sharing Options (Modifier les options de partage).
Cliquez avec le bouton droit sur l’icône correspondant à votre produit puis cliquez sur Sharing (Partage). Cliquez sur le bouton Change sharing options (Modifier les options de partage), puis cliquez sur Continue (Continuer).
Cliquez avec le bouton droit sur l’icône correspondant à votre produit puis cliquez sur Sharing (Partage).
Impression
Sélectionnez Share this printer (Partager cette imprimante) et saisissez ensuite un nom de partage.
Remarque :
N'utilisez pas d'espace ou de trait d'union pour le nom de l'imprimante partagée.
Si vous souhaitez télécharger automatiquement les pilotes d'impression pour des ordinateurs qui exécutent différentes versions de Windows, cliquez sur Additional Drivers (Pilotes supplémentaires) et sélectionnez l'environnement et les systèmes d'exploitation des autres ordinateurs. Cliquez sur OK, puis insérez le CD du logiciel du produit.
Cliquez sur OK ou sur Close (Fermer) (si vous avez installé des pilotes supplémentaires).
Ajout du produit à d'autres ordinateurs du réseau
Procédez comme suit pour ajouter le produit à chaque ordinateur du réseau devant y accéder.
Remarque :
Votre produit doit être configuré comme une imprimante partagée sur l'ordinateur auquel il est connecté afin que vous puissiez y accéder depuis un autre ordinateur.
→ « Configuration du produit comme imprimante partagée » à la page 30.
Impression
Cliquez sur le bouton Start (Démarrer) et sélectionnez Devices and Printers (Périphériques et imprimantes).
Cliquez sur Start (Démarrer), Sélectionnez Control Panel (Panneau de configuration), puis Printer (Imprimante) dans la catégorie Hardware and Sound (Matériel et audio).
Cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), Printers and Other Hardware (Imprimantes et autres périphériques) puis Printers and Faxes (Imprimantes et télécopieurs).
Cliquez sur le bouton Ajouter une imprimante.
Cliquez sur le bouton Add a printer (Ajouter une imprimante). L'écran Add Printer Wizard (Assistant Ajout d'imprimante) s'affiche. Cliquez sur le bouton Next (Suivant).
3 Cliquez sur Add a network, wireless or Bluetooth printer (Ajouter une imprimante réseau, sans fil ou Bluetooth), puis sur Next (Suivant).
Sélectionnez A network printer, or a printer attached to another computer (Une imprimante réseau ou une imprimante connectée à un autre ordinateur) et cliquez sur Next (Suivant).
Suivez les instructions affichées à l'écran pour sélectionner le produit que vous souhaitez utiliser.
Remarque :
En fonction du système d'exploitation et de la configuration de l'ordinateur auquel le produit est raccordé, l'Add Printer Wizard (Assistant Ajout d'imprimante) peut vous inviter à installer le pilote d'impression à partir du CD du logiciel du produit. Cliquez sur le bouton Have Disk (Disque fourni) et suivez les instructions qui s'affichent à l'écran.
Configuration pour mac OS x
Pour configurer votre produit dans un réseau Mac OS X, utilisez le paramètre Printer Sharing (Partage d'imprimante). Pour plus de détails, reportez-vous à la documentation de votre ordinateur Macintosh.
Consignes de sécurité
Respectez les consignes suivantes pour la manipulation des cartouches d'encre :
- Conservez les cartouches hors de portée des enfants. Manipulez les cartouches d’encre usagées avec précaution, le port d’alimentation en encre pouvant être légèrement taché d’encre.
En cas de contact de l'encre avec la peau, nettoyez énergiquement la région à l'eau et au savon.
En cas de contact avec les yeux, rincez-les abondamment avec de l'eau. Si une gène ou des problèmes de vision subsistent après un nettoyage approfondi, consultez immédiatement un médecin.
En cas de contact de l'encre avec l'intérieur de votre bouche, recrachez immédiatement et consultez un médecin dans les plus brefs délais.
Ne retirez pas et ne déchirez pas l'étiquette de la cartouche car cela pourrait provoquer des fuites d'encre.
Ne retirez pas le plastique transparent appliqué sous la cartouche, sinon elle deviendrait inutilisable.
Ne démontez pas ou ne modifiez pas la cartouche d'encre, faute de quoi l'impression risque de ne pas fonctionner normalement.
Remplacement des cartouches d'encre
Ne touchez pas à la puce de couleur verte ou la petite fenêtre située sur le côté de la cartouche. Cela pourrait perturber le fonctionnement normal et l'impression.
Ne laisserz pas le produit sans cartouche d'encre et ne l'éteignez pas pendant le remplacement de la cartouche. L'encre présente dans les buses de la tête d'impression secherait et vous ne pourriez plus imprimer.
Précautions relatives au remplacement des cartouches d'encre
Veuillez lire l'intégralité des consignes données dans cette section avant de remplacer les cartouches d'encre.
Nous vous recommandons d'utiliser des cartouches d'origine Epson. Epson ne peut garantir la qualité ou la fiabilité des encres non d'origine. L'utilisation de cartouches d'encre non d'origine peut conduire à des dommages non couverts par les garanties d'Epson. Dans certaines circonstances, elle peut entraîner un fonctionnement erratique du produit. Les informations de niveau des encres non fabriquées par Epson peuvent ne pas s'afficher. Secouez doucement toutes les cartouches d'encre quatre ou cinq fois avant d'ouvrir l'emballage. Afin d'éviter tout risque de fuite, ne secouez pas les cartouches d'encre trop vigoureusement. Ce produit utilise des cartouches d'encre munies d'une puce électronique qui surveille des informations comme la quantité d'encre restante dans la cartouche. Ainsi, même si vous retirez la cartouche avant qu'elle ne soit vide, vous pourrez la réutiliser après l'avoir réinstallée. Toutefois, lorsque vous réinsérerez la cartouche, une certaine quantité d'encre sera utilisée pour assurer la qualité de l'impression. Vous ne pouvez pas utiliser la cartouche fournie avec votre produit pour procéder au remplacement. Pour garantir les performances optimales des têtes d'impression, une certaine quantité d'encre est consommée pendant l'impression ainsi que pendant les opérations de maintenance, notamment lors du remplacement des cartouches et du nettoyage de la tête d'impression. Si vous devez retirer temporairement une cartouche d'encre, veillez à protéger la zone d'alimentation en encre de la saleté et de la poussière. Stockez la cartouche d'encre dans le même environnement que le produit. Lors du stockage de la cartouche d'encre, veillez à orienter l'étiquette indiquant la couleur de la cartouche vers le haut. Ne stockez pas les cartouches d'encre à l'envers. Le port d'alimentation en encre est doté d'une valve conçue pour éviter toute fuite. Vous n'avez pas besoin de fournir vos propres couvercles ou capuchons. Il est toutefois recommandé de manipuler les cartouches avec précaution. Ne touchez pas au port d'alimentation en encre de la cartouche, ni à la zone qui l'entoure. Pour une efficacité optimale, ne retirez une cartouche que lorsque vous êtes prêts à la remplacer. Il est possible que les cartouches d'encre dont le niveau est faible ne puissent pas être utilisées lorsqu'elles sont réinsérées.
Remplacement des cartouches d'encre
N'ouvre pas l'emballage de la cartouche d'encre avant d'être prêt à l'installer dans le produit. Pour conserver une fiabilité optimale, la cartouche est emballée sous vide. Si une cartouche est déballée longtemps avant son utilisation, une impression normale risque de ne pas être possible. - Installez toutes les cartouches d'encre, sinon vous ne pourrez pas imprimer. S'il n'y a plus d'encre de couleur mais qu'il reste de l'encre noire, vous pouvez poursuivre temporairement l'impression avec de l'encre noire uniquement. Pour plus d'informations, reportez-vous à la section « Impression temporaire avec de l'encre noire lorsque les cartouches d'encre de couleur sont vides » à la page 39. Lorsqu'une cartouche d'encre est quasiment vide, préparez une cartouche neuve. Prenez soin de ne pas briser les crochets situés sur le côté de la cartouche d'encre lorsque vous la retirez de son emballage. Vous devez retirer la bande jaune de la cartouche avant de l'installer, sinon la qualité d'impression pourrait diminuer ou l'impression pourrait ne pas fonctionner. Lorsque vous apportez à l'intérieur d'un local une cartouche d'encre précédemment stockée dans un endroit froid, laissez-la se conditionner à la température de la pièce pendant trois heures au moins avant de l'utiliser. Stockez les cartouches d'encre dans un endroit frais et sec. Stockez les cartouches d'encre avec l'étiquette orientée vers le haut. Ne stockez pas les cartouches à l'envers.
Caractéristiques techniques des cartouches d'encre
Epson vous recommande d'utiliser la cartouche d'encre avant la date indiquée sur l'emballage. Les cartouches d'encre fournies avec le produit sont partiellement utilisées lors de la configuration initiale. Afin de produire des impressions de haute qualité, la tête d'impression du produit est chargée d'encre. Ce processus unique consomme une certaine quantité d'encre. Par conséquent, il se peut que ces cartouches impriment moins de pages par rapport aux cartouches d'encre suivantes. Les rendements indiqués peuvent varier en fonction des images imprimées, du type de papier utilisé, de la fréquence des impressions et des conditions environnementales, telles que la température. Afin d'obtenir une qualité d'impression optimale et de protéger la tête d'impression, il reste encore une quantité variable d'encre dans la cartouche lorsque le produit indique qu'il est temps de la remplacer. Les rendements indiqués n'incluent pas cette réserve d'encre. Les cartouches d'encre peuvent Containir des matières aux recyclés. Cela n'affecte cependant pas le fonctionnement ou les performances du produit. Lorsque vous imprimez en monochrome ou en niveaux de gris, les encres couleur au lieu de l'encre noire peuvent être utilisées en fonction du paramètre de type de papier ou de qualité d'impression. Ceci est du au fait que plusieurs encres couleur sont utilisées pour créer du noir.
Remarque :
Lorsque le niveau d'encre d'une cartouche est faible, l'écran d'avertissement Low Ink Reminder (Rappel niveau d'encre faible) s'affiche automatiquement. Cet écran vous permet également de connaître l'état de la cartouche d'encre. Si vous ne souhaitez pas afficher cet écran, accédez au pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur Monitoring Preferences (Préférences du contrôle). Au niveau de l'écran Monitoring Preferences (Préférences du contrôle), désactivez la case à cocher See Low Ink Reminder alerts (Reportez-vous aux alertes Rappel niveau d'encre faible).
Procédez comme suit pour vérifier l'état d'une cartouche d'encre :
Ouvrez le pilote d'impression, cliquez sur l'onglet Main (Principal), puis sur le bouton Ink Levels (Niveau d'encre). Double-cliquez sur l'icône de raccourci du produit dans la Windows taskbar (barre des tâches). Pour ajouter une icône de raccourci à la taskbar (barre des tâches), reportez-vous à la section suivante :
→ « À partir de l'icône de raccourci de la barre des tâches » à la page 19
Remplacement des cartouches d'encre
Ouvrez le pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton EPSON Status Monitor 3. Un graphique indiquant l'état de la cartouche d'encre s'affiche.
Remarque :
Si EPSON Status Monitor 3 ne s'affiche pas, accédez au pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton Extended Settings (Paramètres étendus). Dans la fenêtre Extended Settings (Paramètres étendus), activez la case à cocher Enable EPSON Status Monitor 3 (Activer EPSON Status Monitor 3). En fonction des paramètres actuels, l'écran Status Monitor simplifié peut s'afficher. Cliquez sur le bouton Details (Détails) pour afficher la fenêtre ci-dessus. Les niveaux d'encre affichés sont approximatifs.
Pour mac OS x
Veuillez vérifier l'état de la cartouche d'encre à l'aide de l'application EPSON Status Monitor. Procédez comme indiqué ci-dessous.
1 Accédez à Epson Printer Utility 4.
→ « Accès au gestionnaire d'impression sous Mac OS X » à la page 19
Cliquez sur l'icône EPSON Status Monitor. La fenêtre EPSON Status Monitor s'affiche.
Remarque :
Le graphique affiche l'état de la cartouche d'encre lors de la première ouverture de l'application EPSON Status Monitor. Pour mettre à jour l'état de la cartouche d'encre, cliquez sur Update (Mise à jour). Les niveaux d'encre affichés sont approximatifs.
Impression temporaire avec de l'encre noire lorsque les cartouches d'encre de couleur sont vides
S'il n'y a plus d'encre de couleur mais qu'il reste de l'encre noire, vous pouvez poursuivre temporairement l'impression avec de l'encre noire uniquement. Vous devez cependant replacer la ou les cartouches d'encre vides dès que possible. Reportez-vous à la section suivante pour poursuivre temporairement l'impression avec de l'encre no-ire.
Remarque :
La durée réelle varie en fonction des conditions d'utilisation, des images imprimées, des paramètres d'impression et de la fréquence d'utilisation.
Remarque :
Cette fonctionnalité n'est disponible que si EPSON Status Monitor 3 est activé. Pour activer Status Monitor, accédez au pilote d'impression et cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton Extended Settings (Paramètres étendus). Dans la fenêtre Extended Settings (Paramètres étendus), activez la case à cocher Enable EPSON Status Monitor 3 (Activer EPSON Status Monitor 3).
Procédez comme suit pour poursuivre temporairement l'impression avec de l'encre noire.
Lorsque l'application EPSON Status Monitor 3 vous demande d'annuler le travail d'impression, cliquez sur Cancel (Annuler) ou Cancel Print (Annuler impression).
Remarque :
Si l'erreur indiquant qu'une cartouche d'encre de couleur est vide provient d'un autre ordinateur du réseau, il peut vous être nécessaire d'annuler le travail d'impression au niveau du produit. Appuyez sur la touche pendant trois secondes pour annuler le travail d'impression.
Chargez du papier ordinaire ou une enveloppe.
Accédez aux paramètres de l'imprimante.
→ « Accès au pilote d'impression sous Windows » à la page 18
Remplacement des cartouches d'encre
4 Cliquez sur l'onglet Main (Principal), et définissez les paramètres appropriés. 5 Sélectionnez plain papers (papier ordinaire) ou Envelope (Envelope) pour le paramètre Paper Type (Type de papier). 6 Sélectionnez Grayscale (Niveau de gris) pour le paramètre Color (Couleur). 7 Cliquez sur OK pour fermer la fenêtre des paramètres de l'imprimante. 8 Imprimez le fichier. EPSON Status Monitor 3 s'affiche de nouveau à l'écran. Cliquez sur Print in Black (Imprimer en noir) pour imprimer avec de l'encre noire.
Pour mac OS x
Procédez comme suit pour poursuivre temporairement l'impression avec de l'encre noire.
1 Si vous ne pouvez pas reprendre l'impression, cliquez sur l'icône du produit dans le Dock. Si un message d'erreur vous invitant à annuler le travail d'impression s'affiche, cliquez sur Delete (Effacer) et procédez comme suit pour réimprimer le document avec de l'encre noire.
Remarque :
Si l'erreur indiquant qu'une cartouche d'encre de couleur est vide provient d'un autre ordinateur du réseau, il peut vous être nécessaire d'annuler le travail d'impression au niveau du produit. Appuyez sur le bouton pendant trois secondes pour annuler le travail d'impression.
Remplacement des cartouches d'encre
2 Ouvrez System Preferences (Préférences Système), cliquez sur Print & Scan (Imprimantes et scanners) (Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (Mac OS X 10.6 ou 10.5), et sélectionnez le produit dans la liste Printers (Imprimantes). Ensuite, cliquez sur Options & Supplies (Options et fournitures) et sur Driver (Gestionnaire). 3 Sélectionnez On (Oui) pour Permit temporary black printing (Autoriser l'impression en noir temporaire). Chargez du papier ordinaire ou une enveloppe. 5 Accedez à la zone de dialogue Print (Imprimer). → « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 6 Cliquez sur le bouton Show Details (Afficher les détails) (sous Mac OS X 10.7) ou le bouton▼ (sous Mac OS X 10.6 ou 10.5) pour développer cette boîte de dialogue. 7 Sélectionnez le produit utilisé pour le paramètre Printer (Imprimante), puis définissez les paramètres. 8 SLECTIONNZ Print Settings (Configuration Imprimante) dans le menu contextual. 9 Sélectionnez l'option plain papers (Papier ordinaire) ou Envelope (Enveloppe) pour le paramètre Media Type (Support). 10 Cochez la case Grayscale (Niveau de gris). 11 Cliquez sur Print (Imprimer) pour fermer la boîte de dialogue Print (Imprimer).
Remarque :
Cette fonctionnalité n'est disponible que lorsque EPSON Status Monitor 3 est activé. Pour activer Status Monitor, accédez au pilote d'impression et cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton Extended Settings (Paramètres étendus). Dans la fenêtre Extended Settings (Paramètres étendus), activez la case à cocher Enable EPSON Status Monitor 3 (Activer EPSON Status Monitor 3).
Remplacement des cartouches d'encre
La fenêtre ci-dessous apparaît lorsque le niveau d'encre noire est faible et que les autres niveaux d'encre de couleur sont plus élevés que le niveau d'encre noire. Elle n'apparaît que s'il's option plain papers (papier ordinaire) est sélectionnée comme type de papier et l'option Standard sélectionnée pour le paramètre Quality (Qualité).
Cette fenêtre vous donne la possibilité de poursuivre l'impression normalement, à l'aide de l'encre noire, ou de préserver l'encre noire en utilisant à la place un mélange d'encres de couleur pour créer la couleur noire.
□ Cliquez sur le bouton Yes (Oui) pour utiliser un mélange d'encreS de couleur pour créer la couleur noire. Par la suite, la même fenêtre s'affiche lors de l'impression d'un travail similaire. □ Cliquez sur le bouton No (Non) pour poursuivre l'impression normalement, à l'aide de l'encre noire restante, pour le travail en cours d'impression. Par la suite, la même fenêtre s'affiche lors de l'impression d'un travail similaire, et vous avez de nouveau la possibilité de préserver l'encre noire. Cliquez sur Disable this feature (Désactive cette fonction) pour continuer à utiliser l'encre no[re restante.
Utilisation du panneau de configuration
Remarque:
Assurez-vous que le voyant est allumé mais ne clignote pas.
Ouvrez le capot de l'imprimante.
Remplacement des cartouches d'encre
Si le voyant est allumé, appuyez sur le bouton
Si le voyant clignote ou est éteint, appuyez sur le bouton pendant six secondes, jusqu'à ce que le portecartouche d'encre se déplace.
Le portecartouche se met en position de contrôle de la cartouche d'encre. La cartouche indiquée par l'icône est vide ou contient peu d'encre.
Important :
Ne déplacez pas le porte-cartouche manuellement sinon vous pourriez endommager le produit. Appuyez toujours sur le bouton pour le déplacer.
Appuyez de nouveau sur le bouton
Si plusieurs cartouches d'encre sont vides, le porte-cartouche se déplace jusqu'à la marque. Ceci se produit à chaque fois que vous appuyez sur le bouton, jusqu'à ce que toutes les cartouches d'encre vides aient été indiquées.
Une fois que toutes les cartouches d'encre vides ont été signalées, le porte-cartouche se déplace dans la position de remplacement de la cartouche lorsque vous appuyez sur le bouton

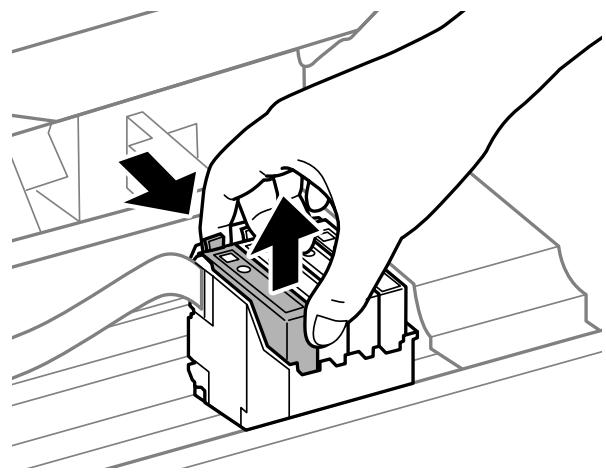

Saisissez la cartouche d'encre et retirez-la.
Remarque :
Les cartouches d'encre retirées peuvent être maculées d'encre autour de l'orifice d'alimentation en encre. Veillez donc à ne pas mettre d'encre sur la zone qui l'entoure pendant le remplacement des cartouches.
Remplacement des cartouches d'encre

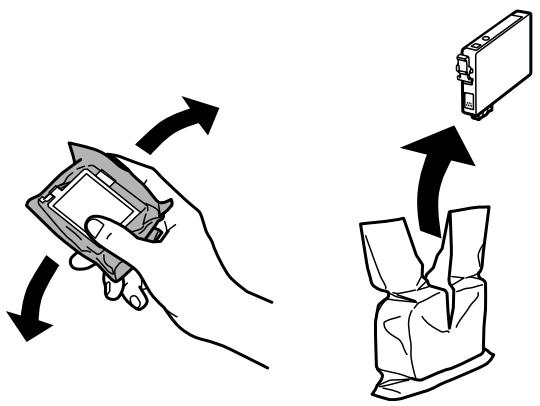

Secouez doucement les nouvelles cartouches d'encre quatre ou cinq fois puis ouvrez l'emballage.
Important :
- Prenez soin de ne pas briser les crochets situés sur le côté de la cartouche d'encre lorsque vous la retirez de son emballage. Ne touchez pas à la puce de couleur verte ou la petite fenêtre située sur le côté de la cartouche. Cela pourrait perturber le fonctionnement normal et l'impression.
Retirez uniquement la bande jaune.
Important :
- Vous devez restorer la bande jaune de la cartouche avant de l’installer, sinon la qualité d’impression pourrait diminuer ou l’impression pourrait ne pas fonctionner. Si vous avez installé une cartouche d’encre sans retirer la bande jaune, retirez la cartouche du produit, retirez la bande puis remettez la cartouche en place. Ne retirez pas le plastique transparent appliqué sous la cartouche, sinon elle deviendrait inutilisable. Ne retirez pas et ne déchirez pas l’étiquette de la cartouche car cela pourrait provoquer des fuites d’encre.

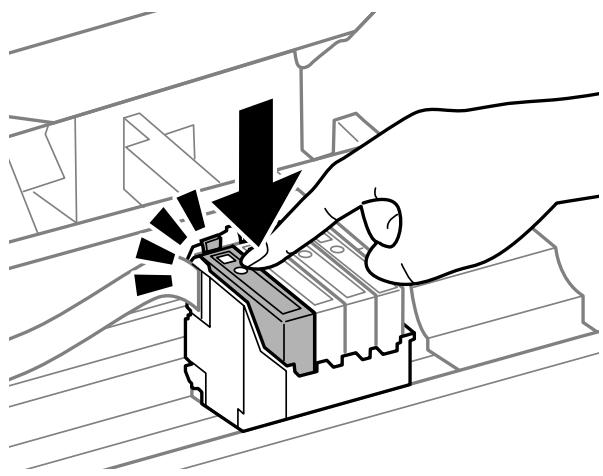

Insérez la cartouche et appuyez dessus jusqu'à ce qu'elle s'enclenche. Vérifiez que les faces supérieures de toutes les cartouches d'encre sont bien alignées.
Fermez le capot avant de l'imprimante et appuyez sur OK. Le chargement de l'encre commence. L'opération dure environ une minute et demi.
Remarque :
Le voyant continue de clignoter pendant que le produit charge l'encre. Ne mettez pas le produit hors tension pendant le chargement d'encre. Vous ne pourrez peut-être pas imprimer si le chargement d'encre est incomplet.
Le remplacement de la cartouche d'encre est terminé. Le produit reprend son état précédent.
Pour windows
Si vous avez besoin de remplacer une cartouche d'encre vide, cliquez sur How to (Comment faire) dans la fenêtre Status Monitor. Suivez les instructions affichées à l’écran pour remplacer la cartouche.
Pour plus d'informations au sujet de l'utilisation de l'ordinateur dans le cadre du remplacement des cartouches d'encre, reportez-vous à la section ci-dessous.
Pour Windows à la page 64.
Remplacement des cartouches d'encre
Si vous avez besoin de remplacer une cartouche d'encre avant qu'elle ne soit vide, cliquez sur le bouton de l'onglet Maintenance (Utilitaire) dans le pilote d'impression.
→ « Accès au pilote d'impression sous Windows » à la page 18
Pour plus d'informations concernant l'utilisation des pilotes d'impression, reportez-vous à l'aide en ligne.
Pour mac OS x
Si vous avez besoin de remplacer une cartouche d'encre vide, cliquez sur How to (Comment faire) dans la fenêtre Status Monitor. Suivez les instructions affichées à l’écran pour remplacer la cartouche.
Pour plus d'informations au sujet de l'utilisation de l'ordinateur dans le cadre du remplacement des cartouches d'encre, reportez-vous à la section ci-dessous.
Pour Mac OS X à la page 65.
Remplacement des cartouches d'encre
Si vous remplacez une cartouche d'encre avant qu'elle ne soit vide, accédez à Epson Printer Utility 4.
Accès au gestionnaire d'impression sous Mac OS X » à la page 19.
Pour plus d'informations concernant l'utilisation des utilisateurs d'impression, reportez-vous à l'aide en ligne.
Vérification des buses de la tête d'impression
S'il vous semble que l'image imprimée devient pale ou qu'il manque des points, vous pourrez identifier la source du problème en effectuant une vérification des buses de la tête d'impression.
Vous pouvez vérifier les buses de la tête d'impression depuis l'ordinateur, à l'aide de l'utilitaire Nozzle Check (Vérification des buses) ou depuis le produit, à l'aide des touches.
Utilisation de l'utilitaire vérification des buses sous windows
Procédez comme suit pour utiliser l'utilitaire Nozzle Check (Vérification des buses).
Assurez-vous que le panneau de configuration n'affiche pas d'alertes ou d'erreurs. 2 Assurez-vous que du papier de format A4 est chargé dans le bac papier arrière. 3 Cliquez avec le bouton droit sur l'icône du produit sur la taskbar (barre des tâches), puis sélectionnez Nozzle Check (Vérification des buses).
Si l'icône du produit ne s'affiche pas, reportez-vous à la section suivante pour l'ajouter.
→ « À partir de l'icône de raccourci de la barre des tâches » à la page 19
Suivez les instructions qui s'affichent à l'écran.
Utilisation de l'utilitaire vérification des buses sous mac OS x
Procédez comme suit pour utiliser l'utilitaire Nozzle Check (Vérification des buses).
Assurez-vous que le panneau de configuration n'affiche pas d'ayrissements ou d'erreurs. Assurez-vous que du papier de format A4 est chargé dans le bac papier arrêté. 3 Accédez à Epson Printer Utility 4. « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 4 Cliquez sur l'icône Nozzle Check (Vérification des buses). Suivez les instructions qui s'affichent à l'écran.
Utilisation des touches du produit
Procédez comme suit pour vérifier les buses de la tête d'impression à l'aide des touches du produit.
Assurez-vous que le panneau de configuration n'affiche pas d'ayrissements ou d'erreurs. 2 Mettez le produit hors tension. 3 Assurez-vous que du papier de format A4 est chargé dans le bac papier arrière. 4 Maintenez la touche enfoncée et appuyez sur la touche pour mettre le produit sous tension.
5 Une fois le produit sous tension, relâchez les deux touches. Le produit imprime le motif de vérification des buses.

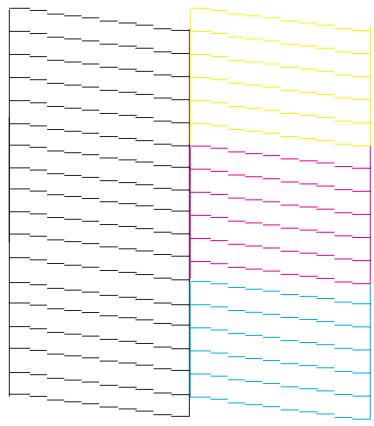

Vous trouvez ci-dessous deux exemples de motifs de vérification des buses.
Comparez la qualité de la page de vérification imprimée avec l'exemple illustré ci-dessous. Si vous ne rencontrez aucun problème de qualité d'impression, des écarts ou des segments manquants dans les lignes de contrôle, cela signifie que la tête d'impression est correcte.
Entretien du produit et du logiciel
Rarement des segments des lignes imprimées ne manquent, comme illustré ci-dessous, cela peut indiquer une buse d'encre obstruée ou une tête d'impression mal alignée.
Nettoyage de la tête d'impression » à la page 51 « Alignment de la tête d'impression » à la page 53
Nettoyage de la tête d'impression
S'il vous semble que l'image imprimée pâtit ou qu'il manque des points, il peut être utile de nettoyer la tête d'impression afin d'assurer une bonne diffusion de l'encre.
Vous pouvez nettoyer la tête d'impression depuis l'ordinateur, à l'aide de l'utilitaire Head Cleaning (Nettoyage des têtes) du pilote d'impression, ou depuis le produit, à l'aide des touches.
Important :
Ne mettez pas le produit hors tension pendant le nettoyage de la tête. Vous ne pourrez peut-être pas imprimer si le nettoyage de la tête est incomplet.
Remarque :
N'ouvre pas le capot de l'imprimante pendant le nettoyage de la tête. Le nettoyage de la tête d'impression utilise de l'encre de toutes les cartouches. Par conséquent, n'effectuez cette opération que si la qualité diminue (si l'impression est floue ou si des couleurs sont incorrectes ou absentes, par exemple). Lancez d'abord l'utilitaire Nozzle Check (Vérification des buses) pour savoir si la tête a besoin d'être nettoyée. Cela permet d'économiser de l'encre. Lorsque le niveau d'encre est faible, il se peut que vous ne puissiez pas nettoyer la tête d'impression. Lorsque la cartouche d'encre est vide, vous ne pouvez pas nettoyer la tête d'impression. Commencez par replacer la cartouche d'encre adaptée. Si la qualité d'impression ne s'est pas améliorée après avoir repété cette procédure environ quatre fois, mettez le produit hors tension et attendez au moins six heures. Exécutez ensuite un autre test de vérification des buses, ainsi qu'un nouveau nettoyage de la tête, si nécessaire. Si la qualité d'impression ne s'améliore pas, contactez l'assistance Epson. □ Nous vous recommandons d'imprimer régulièrement quelques pages afin de maintenir la qualité d'impression.
Utilisation de l'utilitaire nettoyage des têtes sous windows
Procédez comme suit pour nettoyer la tête d'impression à l'aide de l'utilitaire Head Cleaning (Nettoyage des têtes).
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs. 2 Cliquez avec le bouton droit sur l'icône du produit de la taskbar (barre des tâches), puis sélectionnez Head Cleaning (Nettoyage des têtes).
Si l'icône du produit ne s'affiche pas, reportez-vous à la section suivante pour l'ajouter. « À partir de l'icône de raccourci de la barre des tâches » à la page 19
Suivez les instructions qui s'affichent à l'écran.
Utilisation de l'utilitaire nettoyage des têtes sous mac OS x
Procédez comme suit pour nettoyer la tête d'impression à l'aide de l'utilitaire Head Cleaning (Nettoyage des têtes).
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs. 2 Accédez à Epson Printer Utility 4. « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 3 Cliquez sur l'icône Head Cleaning (Nettoyage des têtes). 4 Suivez les instructions qui s'affichent à l'écran.
Utilisation des touches du produit
Procédez comme suit pour nettoyer la tête d'impression à l'aide des touches du produit.
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs.
Entretien du produit et du logiciel
Appuyez sur la touche I pendant trois secondes jusqu'à ce que le voyant clignote.
Le produit commence à nettoyer la tête d'impression.
Important :
Ne mettez jamais le produit hors tension pendant que le voyant clignote, sinon l'imprimante pourrait être endommagée.
Lorsque le voyant cesse de clignoter, imprimez un motif de vérification des buses pour vérifier que la tête est propre.
→ « Vérification des buses de la tête d'impression » à la page 49
Alignement de la tête d'impression
Si vous remarquez un décalage des lignes verticales ou l'apparition de bandes horizontales, faites appel à l'utilitaire Print Head Alignment (Alignment des têtes) du pilote d'impression pour résoudre le problème.
Reportez-vous à la section appropriée ci-dessous.
Remarque :
N'appuyez pas sur la touche Q pour annuler l'impression d'un motif de contrôle lancée avec l'utilitaire Print Head Alignment (Alignment des têtes).
Utilisation de l'utilitaire alignment des têtes sous windows
Procédez comme suit pour aligner la tête d'impression à l'aide de l'utilitaire Print Head Alignment (Alignment des têtes).
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs.
Assurez-vous que du papier de format A4 est chargé dans le bac papier arrêté.
Entretien du produit et du logiciel
Cliquez avec le bouton droit sur l'icône du produit dans la taskbar (barre des tâches), puis Sélectionnez Print Head Alignment (Alignment des têtes).
Si l'icône du produit ne s'affiche pas, reportez-vous à la section suivante pour l'ajouter. « À partir de l'icône de raccourci de la barre des tâches » à la page 19
Suivez les instructions qui s'affichent pour aligner la tête d'impression.
Utilisation de l'utilitaire alignment des têtes sous mac OS x
Procédez comme suit pour aligner la tête d'impression à l'aide de l'utilitaire Print Head Alignment (Alignment des têtes).
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs.
Assurez-vous que du papier de format A4 est chargé dans le bac papier arrêté.
Accédez à Epson Printer Utility 4.
→ « Accès au gestionnaire d'impression sous Mac OS X » à la page 19
Cliquez sur l'icône Print Head Alignment (Alignement des têtes).
Suivez les instructions qui s'affichent pour aligner la tête d'impression.
Nettoyage du guide papier
Une maculation peut apparaitre à l'arrête de l'impression lorsqu'une trop grande quantité d'encre reste sur le guide papier. Le guide papier est la bande de plastiqueASFRE SITUEE A L'INTEUR DU PRODU. Dans ce cas, vous pouvez resoudre le probleme a I'aide de I'utilitaire Paper Guide Cleaning (Nettoyage du guide papier) du pilote d'impression.
Reportez-vous à la section appropriée ci-dessous.
Remarque:
Répétez la procédure jusqu'à ce que l'intérieur du produit soit propre.
Utilisation de l'utilitaire nettoyage du guide papier pour windows
Procédez comme suit pour nettoyer le guide papier à l'aide de l'utilitaire Paper Guide Cleaning (Nettoyage du guide papier).
Assurez-vous que le panneau de configuration n'affiche pas d'avertissements ou d'erreurs.
Entretien du produit et du logiciel
2 Assurez-vous que du papier de format A4 est chargé dans le bac papier arrière. 3 Ouvrez le pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton Paper Guide Cleaning (Nettoyage du guide papier).
Accès au pilote d'impression sous Windows » à la page 18.
Suivez les instructions qui s'affichent pour nettoyer le guide papier.
Utilisation de l'utilitaire nettoyage du guide papier pour mac OS x
Procédez comme suit pour nettoyer le guide papier à l'aide de l'utilitaire Paper Guide Cleaning (Nettoyage du guide papier).
Assurez-vous que le panneau de configuration n'affiche pas d'alertes ou d'erreurs. 2 Assurez-vous que du papier de format A4 est chargé dans le bac papier arrière. 3 Accédez à la boîte de dialogue Epson Printer Utility 4. → « Accès au gestionnaire d'impression sous Mac OS X » à la page 19. 4 Cliquez sur le bouton Paper Guide Cleaning (Nettoyage du guide papier). 5 Suivez les instructions qui s'affichent pour nettoyer le guide papier.
Économie d'énergie
Le produit passe en mode veille ou se met hors tension automatiquement si aucune opération n'est effectuée pendant la période définie.
Vous pouvez régler la durée avant application de la fonction de gestion de l’énergie. Une augmentation affecte l’efficacité énergétique du produit. Prenez en compte l’environnement avant d’apporter une modification.
Procédez comme suit pour régler la durée.
Pour windows
Accédez aux paramètres de l'imprimante. → « Accès au pilote d'impression sous Windows » à la page 18 2. Cliquez sur l'onglet Maintenance (Utilitaire) puis sur le bouton Printer and Option Information (Informations imprimante et options). 3. Sélectionnez Off (Non), 30 minutes, 1 hour (1 heure), 2 hours (2 heures), 4 hours (4 heures), 8 hours (8 heures), ou 12 hours (12 heures) pour le paramètre Power Off Timer (Mise en veille programmable).
Entretien du produit et du logiciel
4 Sélectionnez 3 minutes, 5 minutes, ou 10 minutes pour le paramètre Sleep Timer (Minuterie de mise en veille). 5 Cliquez sur le bouton OK.
Pour mac OS x
1 Accédez à Epson Printer Utility 4. « Accès au gestionnaire d'impression sous Mac OS X » à la page 19 2 Cliquez sur le bouton Printer Settings (Paramètres imprimante). L'écran Printer Settings (Paramètres imprimante) s'affiche. 3 Sélectionnez Off (Non), 30 minutes, 1 hour (1 heure), 2 hours (2 heures), 4 hours (4 heures), 8 hours (8 heures), ou 12 hours (12 heures) pour le paramètre Power Off Timer (Mise en veille programmable). 4 Sélectionnez 3 minutes, 5 minutes, ou 10 minutes pour le paramètre Sleep Timer (Minuterie de mise en veille). 5 Cliquez sur le bouton Apply (Appliquer).
Nettoyage de la partie extérieure du produit
Afin de garantir le fonctionnement optimal du produit, nettoyez-le soigneusement plusieurs fois par an en respectant les instructions suivantes.
Important :
Ne nettoyez jamais le produit à l'aide d'alcool ou de diluants. Ces produits chimiques peuvent endommager le produit.
Remarque:
Fermez le guide papier et le bac de sortie lorsque vous n'utilisez pas le produit afin de le protéger de la poussière.
Nettoyage de la partie intérieure du produit
Afin de préserver la qualité optimale des impressions, procédez comme suit pour nettoyer le rouleau situé à l'intérieur.
Attention :
Veillez à ne pas toucher les pièces situées à l'intérieur du produit.
Important :
Veillez à éloigner les composants électroniques de l'eau. Ne vaporisez pas de produits lubrifiants à l'intérieur du produit. Les graisses non adaptées peuvent endommager le mécanisme. Contactez votre revendeur ou un technicien qualifié si vous pensez qu'une lubrification est nécessaire.
Afin de préserver la qualité optimale des impressions, procédez comme suit pour nettoyer le rouleau situé à l'intérieur à l'aide de l'utilitaire Paper Guide Cleaning (Nettoyage du guide papier).
→ «Nettoyage du guide papier» à la page 54
Transport du produit
Si vous déplacez le produit sur une certaine distance, placez-le dans son carton d'origine ou un carton de taille similaire en vue du transport.
Important :
Lors du stockage ou du transport du produit, évitez de l'incliner, de le placer verticalement ou de le renverser, faute de quoi de l'encre risque de fuir. Laissez les cartouches d'encre installées. Le retrait des cartouches peut assécher la tête d'impression et empêcher le bon fonctionnement du produit.
1 Retirez tout le papier du bac papier arrière et vérifiez que le produit est éteint. 2 Ouvrez le capot de l'imprimante et assurez-vous que le porte-cartouche se trouve en position initiale, sur la droite.
Remarque :
Si le porte-cartouche n'est pas en position initiale, sur la droite, mettez le produit hors tension et attendez que le porte-cartouche se bloque dans la position la plus à droite. Mettez ensuite le produit hors tension.
Entretien du produit et du logiciel
Fixez le porte-cartouche au boîtier avec de la bande adhésive, comme indiqué ci-dessous, et fermez le capot de l'imprimante.
Remarque :
Ne mettez pas de bande adhésive sur le câble plat blanc situé à l'intérieur du produit.
Débranchez le cordon d'alimentation de la prise, puis déconnectez tous les câbles du produit.
Fermez le guide papier et le bac de sortie.
Remballez le produit dans son carton à l'aide des matériaux de protection initialement fournis.
Remarque :
- Maintenez le produit bien droit pendant le transport. Veillez à retirer les matières d’tection avant de réutiliser le produit.
Vérification du logiciel installé sur votre ordinateur
Pour utiliser les fonctions décrites dans ce Guide d'utilisation, vous devez installer le logiciel suivant.
Procédez comme suit pour vérifier que le logiciel est installé sur votre ordinateur.
Pour windows
1 Windows 7 et Vista : Cliquez sur Start (Démarrer) et Sélectionnez Control Panel (Panneau de configuration).
Windows XP : Cliquez sur Start (Démarrer) et Sélectionnez Control Panel (Panneau de configuration).
2 Windows 7 et Vista : Cliquez sur Uninstall a program (Désinstaller un programme) dans la catégorie Programs (Programmes).
Windows XP : Double-cliquez sur l'icône Add or Remove Programs (Ajout ou suppression de programmes).
Vérifiez la liste des logiciels actuellement installés.
Pour mac OS x
1 Double-cliquez sur Macintosh HD. Double-cliquez sur le dossier Epson Software dans le dossier Applications et vérifiez son contenu.
Remarque:
Le dossier Applications contient les logiciels fournis par des tiers. Pour vérifier que le pilote d'impression est installé, cliquez sur System Preferences (Préférences Système) dans le menu Apple, puis cliquez sur Print & Scan (Imprimantes et scanners) (sous Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (sous Mac OS X 10.6 ou 10.5). Recherchez ensuite votre produit dans la zone de liste Printers (Imprimantes).
Installation du logiciel
Insérez le disque du logiciel fourni avec votre produit et sélectionnez le logiciel que vous souhaitez installer dans l'écran Software Select (Sélection des logiciels).
Déinstallation du logiciel
Vous pourrez avoir à désinstaller puis réinstaller le logiciel pour résoudre certains problèmes ou lors d'une mise à niveau du système d'exploitation.
Reportez-vous à la section suivante pour savoir quelles applications sont installées.
→ « Vérification du logiciel installé sur votre ordinateur » à la page 58
Remarque :
Sous Windows 7 et Vista, vous devez connecter en tant qu'utilisateur disposant d'un compte administrateur et d'un mot de passe. Sous Windows XP, vous devez vous connecter à un compte Computer Administrator (Administrateur de l'ordinateur).
1 Mettez le produit hors tension. 2 Déconnectez de votre ordinateur le câble d'interface du produit. 3 Procédez d'une des manières suivantes.
Windows 7 et Vista: Cliquez sur Start (Démarrer) et sélectionnez Control Panel (Panneau de configuration).
Windows XP : Cliquez sur Start (Démarrer) et sélectionnez Control Panel (Panneau de configuration).
4 Procédez d'une des manières suivantes.
Windows 7 et Vista: Cliquez sur Uninstall a program (Déinstaller un programme) dans la catégorie Programs (Programmes).
Windows XP : Double-cliquez sur l'icône Add or Remove Programs (Ajout ou suppression de programmes).
5 Sélectionnez le logiciel que vous souhaitez désinstaller, le pilote de votre produit par exemple, et l'application dans la liste qui s'affiche. 6 Procédez d'une des manières suivantes.
Windows 7: Cliquez sur Uninstall/Change (Désinstaller/Modifier) ou Uninstall (Désinstaller).
Windows Vista : cliquez sur Uninstall/Change (Désinstaller/Modifier) ou sur Uninstall (Désinstaller), puis cliquez sur Continue (Continuer) dans la fenêtre User Account Control (Contrôle de compte d'utilisateur).
Windows XP : Cliquez sur Change/Remove (Modifier/Supprimer) ou Remove (Supprimer).
Remarque :
Si vous choisissez de désinstaller le pilote d'impression de votre produit à l'étape 5, sélectionnez l'icône de votre produit, puis cliquez sur OK.
Lorsque la fenêtre de confirmation apparaît, cliquez sur Yes (Oui) ou sur Next (Suivant). Suivez les instructions qui s'affichent à l'écran.
Entretien du produit et du logiciel
Dans certains cas, il est possible qu’un message vous demandant de redémarrer l’ordinateur s’affiche. Le cas échéant, veillez à sélectionner I want to restart my computer now (Je veux redémarrer mon ordinateur maintenant) et cliquez sur Finish (Terminer).
Remarque :
Pour désinstaller le logiciel, vous devez télécharger Uninstaller.
Accédez au site à l'adresse :
http://www.epson.com
Sélectionnez ensuite la section d'assistance de votre site Web Epson local.
Pour désinstaller des applications, vous devez vous connecter à un Computer Administrator (Administrateur de l'ordinateur). Vous ne pouvez pas désinstaller des applications si vous êtes connecté en tant qu'utilisateur d'un compte limité. - Selon l'application, il est possible que le programme d'installation et le programme de désinstallation soient deux programmes distincts.
1 Quittez toutes les applications en cours d'execution. 2 Double-cliquez sur Icone Uninstaller située sur votre disque dur Mac OS X. 3 Activez les cases à cocher des logiciels que vous souhaitez désinstaller, le pilote de votre produit par exemple, et l'application dans la liste qui s'affiche. 4 Cliquez sur Uninstall (Désinstaller). 5 Suivez les instructions qui s'affichent à l'écran.
Si le logiciel que vous souhaitez désinstaller n'apparaît pas dans la fenêtre Uninstaller, double-cliquez sur le dossier Applications de votre disque dur Mac OS X, sélectionnez l'application que vous souhaitez désinstaller, puis faites-la glisser sur l'icône Trash (Corbeille).
Remarque :
Si vous avez désinstallé le pilote d'impression et que le nom de votre produit apparait toujours dans la fenêtre Print & Scan (Imprimantes et scanners) (sous Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (sous Mac OS X 10.6 ou 10.5), sélectionnez le nom de votre produit et cliquez sur le bouton — supprimer.
Diagnostic des problèmes
Le dépannage des problèmes est généralement au moins en deux étapes : commencez par diagnostiquer le problème, puis appliquez des solutions probables jusqu'à ce que le problème soit résolu.
Les informations dont vous avez besoin pour diagnostiquer et résoudre la plupart des problèmes sont fournies par l'utilitaire de dépannage, le panneau de configuration ou Status Monitor. Reportez-vous à la section appropriée ci-dessous.
Si vous rencontrez un problème spécifique concernant la qualité d'impression, un problème d'impression non lié à la qualité, un problème d'alimentation du papier, ou encore si le produit n'imprime pas du tout, reportez-vous à la section appropriée.
Pour résoudre un problème, il est possible que vous deviez annuler l'impression.
→ « Annulation d'une impression » à la page 24
Voyants d'erreur
Vous pouvez identifier la plupart des problèmes courants du produit à l'aide des voyants de votre produit. Si le produit cesse de fonctionner et que les voyants sont allumés ou clignotent, reportez-vous au tableau suivant pour identifier le problème, puis suivez les mesures correctrices recommandées.
| Voyants | Problème et solution | |
| Fin de papier | ||
| Aucun papier n'est chargé. | Chargez du papier dans le bac papier arrêté, puis ap-puyez sur la touche ◊. Le produit reprend l'impression et levoyant s'étéint. | |
| Entrainnement de plusieurs feuilles de papier | ||
| Plusieurs feuilles ont été chargées à la fois. | Appuyez sur la touche ◊ pour entraîner et éjecter le papier. Si le papier reste dans le produit, reportez-vous à la section « Bourrages papier » à la pa-page 66. | |
| Bourrage papier | ||
| Du papier est coincé dans le produit. | « « Bourrages papier » à la page 66 | |
Dépannage des problèmes d'impression
| Voyants | Problème et solution | |
| Encre épuisée | ||
| Une cartouche d'encre est vide ou non installée, ou la quantité d'encre présente dans la cartouche est insuffisante pour charger l'encre. | Remplacez la cartouche d'encre pour laquelle une er-reur est signalée par une neuve. Si levoyant est tou-jours allumé après le remplacement de la cartouche, cela est peut-être d'u au fait qu'elle n'est pas instal-lée correctement. Réinstalléla cartouche d'encre en veillant à ce qu'elle soit bien enclenchée.→ « Remplacement d'une cartouche d'encre » à la page 43 | |
| Cartouche incorrecte | ||
| La cartouche d'encre actuellément installée ne peut pas être utilisée dans le produit. Vous ne pouvez pas utiliser les cartouches four-nies avec votre produit pour procéder au rem-placement. | Remplacez la cartouche incompatible pour laquelle une erreur est signalée par une cartouche d'encre ap-proPRIÉE.→ « Remplacement d'une cartouche d'encre » à la page 43 | |
| Cartouche d'encre mal installée | ||
| Une cartouche d'encre n'est pas installée correc-tement. | Réinsérez la cartouche d'encre pour laquelle une er-reur est signalée.→ « Une erreur d'encre est signalée après le rempla-cement de la cartouche » à la page 76 | |
| Niveau d'encre faible | ||
| Une cartouche d'encre est quasiment épuisée. | Procurez-vous une cartouche d'encre de remplace-ment. Pour identifier la cartouche d'encre quasi-ment épuisée, vérifie l'état de la cartouche d'encre.→ « Vérification de l'état de la cartouche d'encre » à la page 37 | |
| Cllignotement en alternance | Entretien | |
| Les réservoirs d'encre usagée du produit sont en fin de vie ou presque. | Contactez le service d'assistance Epson pour rempla-cer les réservoirs d'encre usagée.Si les réservoirs d'encre usagée du produit appro-chent de leur fin de vie, vous pouvez reprendre l'im-pressure en appuyant sur le bouton . | |
| Erreur générale | ||
| Une erreur de produit inconnue s'est produit. | Mettez le produit hors tension. Retirez le papier coin-ce.→ « Bourrages papier » à la page 66.Ensuite, remettez le produit sous tension. Si l'erreur persististe, contactez votre revendeur. | |
| Mode récepération | ||
| La mise à jour du micrologiciel a échoué et le produit est en mode récepération. | Vous devrez réessayer la mise à jour du micrologiciel ultérieurement. Préparez un cable USB et consultez votre site Web Ephor local pour plus d'instructions. | |
= allumé, = clignotement lent, = clignotement rapide
Vérification de l'état du produit
En cas de problème pendant l'impression, un message d'erreur apparaît dans la fenêtre Status Monitor.
Si un message d'erreur apparait indiquant que les réservoirs d'encre usagée du produit arrivent en fin de vie, contactez le support technique d'Epson pour les remplacer. Ce message s'affichera à intervalles réguliers jusqu'à ce que les réservoirs d'encre usagée soient remplacés. Lorsque les réservoirs d'encre usagée du produit sont saturés, le produit s'arrête et vous nevez faire appel au service technique d'Epson pour reprendre l'impression.
Pour windows
Vous pouvez accéder de deux manières à l'utilitaire EPSON Status Monitor 3 :
Double-cliquez sur l'icône de raccourci du produit dans la barre des tâches Windows. Pour ajouter une icône de raccourci à la barre des tâches, reportez-vous à la section suivante : « À partir de l'icône de raccourci de la barre des tâches » à la page 19 Ouvrez le pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton EPSON Status Monitor 3.
Lorsque vous accédez à EPSON Status Monitor 3, la fenêtre suivante s'affiche :
Remarque :
Si EPSON Status Monitor 3 ne s'affiche pas, accédez au pilote d'impression, cliquez sur l'onglet Maintenance (Utilitaire), puis sur le bouton Extended Settings (Paramètres étendus). Dans la fenêtre Extended Settings (Paramètres étendus), activez la case à cocher Enable EPSON Status Monitor 3 (Activer EPSON Status Monitor 3). En fonction des paramètres actuels, l'écran Status Monitor simplifié peut s'afficher. Cliquez sur le bouton Details (Détails) pour afficher la fenêtre ci-dessus.
État courant:
Lorsque le niveau d'encre est faible ou lorsque la cartouche est vide, le bouton How to (Comment faire) s'affiche dans la fenêtre EPSON Status Monitor 3. Un click sur le bouton How to (Comment faire) affiche les instructions de remplacement de la cartouche d'encre et déplace le porte-cartouche en position de remplacement de la cartouche.
EPSON Status Monitor 3 fournit un affichage graphique de l'état de la cartouche d'encre.
Information:
Voulez afficher des informations relatives aux cartouches d'encre installées en cliquant sur Information.
Cliquez sur Technical Support (Support technique) pour accéder au site Web de l'assistance technique Epson.
Vous pouvez afficher le Windows Spooler (Spoulier Windows) en cliquant sur Print Queue (File d'attente).
Pour mac OS x
Procédez comme suit pour accéder à EPSON Status Monitor.
Accédez à Epson Printer Utility 4.
→ « Accès au gestionnaire d'impression sous Mac OS X » à la page 19
Cliquez sur l'icône EPSON Status Monitor. La fenêtre EPSON Status Monitor s'affiche.
Dépannage des problèmes d'impression
Cet utilitaire vous permet également de vérifier l'état de la cartouche d'encre avant de procéder à l'impression. EPSON Status Monitor affiche l'état de la cartouche d'encre au moment du lancement de l'application. Pour mettre à jour l'état de la cartouche d'encre, cliquez sur Update (Mise à jour).
Quand il n'y a presque plus d'encre ou que la cartouche est épuisée, un bouton How to (Comment faire) apparait. Cliquez sur How to (Comment faire) et l'utilitaire EPSON Status Monitor vous guidera pas à pas tout au long de la procédure de remplacement de la cartouche.
Attention :
N'appuyez jamais sur les touches du panneau de configuration lorsque vos mains se trouvent dans le produit.
Remarque :
Annulez le travail d'impression si vous y êtes invité par un message du pilote d'impression. Si tous les voyants du panneau de configuration clignotent, appuyez sur la touche pour mettre le produit en torsion et le rallumer. Si seuls les voyants et clignotent, appuyez sur la touche
Retrait du papier bloqué de l'intérieur du produit
1 Ouvrez le capot de l'imprimante.
2 Retirez le papier coincé à l'intérieur, morceaux déchirés inclus.
3 Fermez le capot de l'imprimante.
Prévention des boursouflures papier
Si les bourrages papier sont fréquents, vérifie les éléments suivants.
Le papier est lisse et ne comporte ni courbures ni plis. Vous utilisez un papier de haute qualité. La zone imprimable du papier doit être orientée vers le haut dans le bac papier arrière. La pile de papier a été aérée avant chargement. Si vous utilisez du papier ordinaire, ne chargez pas le papier au-delà de la ligne située sous le repère en forme de flèche ±b, situé à l'intérieur du guide latéral. Si vous utilisez des supports spéciaux Epson, veillez à ce que le nombre de feuilles soit inférieur à la limite définie pour le support. → « Sélection du papier » à la page 14
Dépannage des problèmes d'impression
Les guides latéraux sont bien appuyés contre les bords du papier. Le produit est placé sur une surface plane et stable, sensiblement plus grande que la base. Le produit ne fonctionnera pas correctement s'il est placé dans une position inclinée.
Réimpression après un bourrage papier (windows uniquement)
Lorsque vous annulez un travail d'impression en raison d'un bourrage papier, vous pouvez relancer l'impression sans réimprimer les pages déjà imprimées.
Supprimez le bourrage papier. Bourrages papier la page 66 2 Accédez aux paramètres de l'imprimante. « Accès au pilote d'impression sous Windows » à la page 18 3 Activez la case à cocher Print Preview (Aperçu avant impression) de la fenêtre Main (Principal) du pilote d'impression. 4 Effectuez les réglages pour l'impression. 5 Cliquez sur OK pour fermer la fenêtre des paramètres de l'imprimante et imprimez le fichier. La fenêtre Print Preview (Aperçu avant impression) s'affiche. 6 Sélectionnez une page déjà imprimée dans la zone de liste à gauche, puis sélectionnez Remove Page (Ne pas sélectionner pour l'impression) dans le menu Print Options (Options d'impression). Répétez cette étape pour toutes les pages déjà imprimées. 7 Cliquez sur Print (Imprimer) dans la fenêtre Print Preview (Aperçu avant impression).
Aide concernant la qualité d'impression
Si vous rencontrez des problèmes de qualité d'impression, procédez à l'impression d'un motif et comparez-le aux illustrations ci-dessous. Cliquez sur la légende de l'illustration qui ressemble le plus à votre impression.
Dépannage des problèmes d'impression
→ « Bandes horizontales » à la page 69
→ « Apparition de bandes verticales ou décalage » à la page 70
→ « Bandes horizontales » à la page 69
→ « Apparition de bandes verticales ou décalage » à la page 70
→ « Couleurs incorrectes ou manquantes » à la page 70
→ « Impression floue ou tachée » à la page 70
Bandes horizontales
Assurez-vous que la face imprimable (la plus blanche et plus brillante) du papier est orientée vers le haut dans le bac papier arrêté. Exécutez l'utilitaire Head Cleaning (Nettoyage des têtes) pour retirer l'encre qui obstrue les buses.
→ « Nettoyage de la tête d'impression » à la page 51
Pour obtenir des résultats optimaux, utilisez la cartouche d'encre dans les six mois qui suivent l'ouverture de l'emballage. Utilisez des cartouches d'origine Epson. Assurez-vous que le type de papier sélectionné dans le pilote d'impression correspond au type de papier chargé dans le produit.
→ « Sélection du papier » à la page 14
Si des bandes à intervalles de 2,5 cm apparaisent, exécutez l'utilitaire Print Head Alignment (Alignment des têtes). « Alignment de la tête d'impression » à la page 53
Apparition de bandes verticales ou décalage
Assurez-vous que la face imprimable (la plus blanche et plus brillante) du papier est orientée vers le haut dans le bac papier arrêté. Exécutez l'utilitaire Head Cleaning (Nettoyage des têtes) pour retirer l'encre qui obstrue les buses. « Nettoyage de la tête d'impression » à la page 51 Exécutez l'utilitaire Print Head Alignment (Alignment des têtes). « Alignment de la tête d'impression » à la page 53 Sous Windows, désactiver la case à cocher High Speed (Vitesse Rapide) dans la fenêtre More Options (Plus d'options) du pilote d'impression. Pour plus de détails, reportez-vous à l'aide en ligne. Sous Mac OS X, sélectionnez Off (Non) dans High Speed Printing (Impression vitesse rapide). Pour afficher l'option High Speed Printing (Impression vitesse rapide), cliquez sur System Preferences (Préférences Système), Print & Scan (Imprimantes et scanners) (sous Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (sous Mac OS X 10.6 ou 10.5), cliquez sur votre produit (dans la zone de liste Printers (Imprimantes)), cliquez sur Options & Supplies (Options et fournitures), puis sur Driver (Gestionnaire). Assurez-vous que le type de papier sélectionné dans le pilote d'impression correspond au type de papier chargé dans le produit.
Sélection du papier » à la page 14
Couleurs incorrectes ou manquantes
Sous Windows, désactivez le paramètre Grayscale (Niveau de gris) de la fenêtre Main (Principal) du pilote d'impression. Sous Mac OS X, découvrez le paramètre Grayscale (Niveau de gris) sous Print Settings (Configuration Imprimante) dans la boîte de dialogue Print (Imprimer) de votre pilote d'impression. Pour plus de détails, reportez-vous à l'aide en ligne. - Ajustez les paramètres des couleurs dans votre application ou à l'aide des paramètres du pilote d'impression. Sous Windows, vérifiez la fenêtre More Options (Plus d'options). Sous Mac OS X, vérifiez les Color Options (Options couleur) de la boîte de dialogue Print (Imprimer). Pour plus de détails, reportez-vous à l'aide en ligne. Exécutez l'utilitaire Head Cleaning (Nettoyage des têtes) pour retirer l'encre qui obstrue les buses. « Nettoyage de la tête d'impression » à la page 51 Si vous venez de remplacer une cartouche d'encre, vérifiez la date de péremption indiquée sur l'emballage. Si vous n'avez pas utilisé le produit depuis longtemps, Epson recommande de remplacer les cartouches d'encre. « Remplacement d'une cartouche d'encre » à la page 43 Essayez d'utiliser des véritables cartouches Epson et du papier recommandé par Epson.
Impression floue ou tachée
Essayez d'utiliser des cartouches Epson et du papier recommandé par Epson. Vérifiez que le produit est placé sur une surface plane et stable, sensiblement plus grande que la base. Le produit ne fonctionnera pas correctement s'il est placé dans une position inclinée.
Dépannage des problèmes d'impression
Vérifiez que le papier n'est ni endommagé, ni sale, ni vieilli. Assurez-vous que le papier est sec et que la face imprimable (la plus blanche et plus brillante) est orientée vers le haut dans le bac papier. Arrêtez. Si le papier est recouvert vers la face imprimable, aplatissez-le ou incurvez-le légèrement dans l'autre sens. Assurez-vous que le type de papier sélectionné dans le pilote d'impression correspond au type de papier chargé dans le produit.
→ « Sélection du papier » à la page 14
Retirez les feuilles du bac de sortie au fur et à mesure de l'impression. Évitez tout contact de vos doigts ou d'un quelconque objet avec la face imprimée du papier brillant. Reportez-vous aux instructions du papier pour manipuler les impressions. Exécutez l'utilitaire Head Cleaning (Nettoyage des têtes) pour retirer l'encre qui obstrue les buses.
→ « Nettoyage de la tête d'impression » à la page 51
- Exécutez l'utilitaire Print Head Alignment (Alignment des têtes). « Alignment de la tête d'impression » à la page 53 Si le papier est taché d'encre au cours de l'impression, nettoyez l'intérieur du produit. «Nettoyage de la partie intérieure du produit » à la page 56
Caractères incorrects ou déformés
Annulez tous les tâches d'impression en attente. « Annulation d'une impression » à la page 24 - Mettez le produit et l'ordinateur hors tension. Assurez-vous que le câble d'interface du produit est fermement branché. Désinstallez, puis réinstallez le pilote d'impression. → « Désinstallation du logiciel » à la page 59
Marges incorrectes
Veillez à ce que le papier soit chargé correctement dans le bac papier arrêté. «Chargement de papier et d'enveloppes » à la page 16 - Contrôlez le paramétrage des marges dans votre application. Vérifiez que les marges définies sont compatibles avec la zone imprimable de la page. «Zone imprimable » à la page 81
Dépannage des problèmes d'impression
Vérifiez que les paramètres du pilote d'impression sont adaptés au format de votre papier.
Sous Windows, vérifie la fenêtre Main (Principal).
Sous Mac OS X, vérifie la zone de dialogue Page Setup (Format d'impression) à partir de la zone de dialogue Print (Imprimer).
Désinstallation, puis réinstallation du pilote d'impression. «Désinstallation du logiciel » à la page 59
L'impression est légèrement inclinée
Veillez à ce que le papier soit chargé correctement dans le bac papier arrêté. «Chargement de papier et d'enveloppes » à la page 16 Si Draft (Brouillon) est sélectionné dans Quality (Qualité) dans la fenêtre Main (Principal) du pilote d'impression (sous Windows), ou si Fast Economy (Économie rapide) est sélectionné dans Print Quality (Qualité) dans Print Settings (Configuration Imprimante) (sous Mac OS X), sélectionnez un autre paramètre.
Image inversée
Sous Windows, désactivez la case à cocher Mirror Image (Image miroir) dans la fenêtre More Options (Plus d'options) du pilote d'impression ou désactivez la fonction Mirror Image (Image miroir) de votre application.
Sous Mac OS X, désactivez la case à cocher Mirror Image (Image miroir) dans Print Settings
(Configuration Imprimante) de la zone de dialogue Imprimer (Print) du pilote d'impression ou désactivez la fonction Mirror Image (Image miroir) de votre application.
Pour obtenir des instructions, reportez-vous à l'aide en ligne de votre pilote d'impression ou de votre application.
Désinstallé, puis réinstallé le pilote d'impression.
→ «Désinstallation du logiciel» à la page 59
Impression de pages blanches
Vérifiez que les paramètres du pilote d'impression sont adaptés au format de votre papier.
Sous Windows, vérifie la fenêtre Main (Principal).
Sous Mac OS X, vérifie la zone de dialogue Page Setup (Format d'impression) à partir de la zone de dialogue Print (Imprimer).
Sous Windows, vérifiez le paramètre Skip Blank Page (Sauter page blanche) en cliquant sur le bouton
Extended Settings (Paramètres étendus) de l'écran Maintenance (Utilitaire) du pilote d'impression.
Sous Mac OS X, Sélectionnez On (Oui) dans Skip Blank Page (Sauter page blanche). Pour afficher l'option Skip Blank Page (Sauter page blanche), cliquez sur System Preferences (Préférences Système), Print & Scan
(Imprimantes et scanners) (sous Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (sous Mac OS X 10.6 ou 10.5), cliquez sur votre produit (dans la zone de liste Printers (Imprimantes)), cliquez sur Options &
Supplies (Options et fournitures), puis sur Driver (Gestionnaire).
Désinstallé, puis réinstallé le pilote d'impression.
→ «Désinstallation du logiciel» à la page 59
Le côté imprimé est taché ou rayé
Si le papier est recouvert vers la face imprimable, aplatissez-le ou incurvez-le légèrement dans l'autre sens.
Dépannage des problèmes d'impression
Chargez et éjectez plusieurs fois du papier ordinaire. «Nettoyage de la partie intérieure du produit » à la page 56 Désinstallez, puis réinstallez le pilote d'impression. «Désinstallation du logiciel » à la page 59
L'impression est trop lente
Assurez-vous que le type de papier sélectionné dans le pilote d'impression correspond au type de papier chargé dans le produit.
→ « Sélection du papier » à la page 14
Sous Windows, CHOISSEZ une Quality (Qualité) inférieure dans la fenêtre Principal (Principal) du pilote d'impression.
Sous Mac OS X, CHOISSEZ une Print Quality (Qualité) inférieure dans la boîte de dialogue Print Settings (Configuration Imprimante), de la boîte de dialogue Print (Imprimer) du pilote d'impression.
Accès au pilote d'impression sous Windows » à la page 18 → « Accès au gestionnaire d'impression sous Mac OS X » à la page 19
Fermez toutes les applications inutiles. Si vous imprimez de façon continue pendant une période prolongée, l'impression peut être extrêmement lente. Ceci permet de réduire la vitesse d'impression et d'éviter que le mécanisme du produit ne surchauffe et ne soit endommagé. Dans ce cas, vous pouvez poursuivre l'impression, nous vous recommandons cependant d'arrêter l'impression et de laisser le produit inactif mais sous tension pendant au moins 3_ minutes. (La récapération n'a pas lieu lorsque le produit est hors tension.) Lors du redémarrage, le produit imprimera à vitesse normale. Désinstallé, puis réinstallé le pilote d'impression.
→ «Désinstallation du logiciel» à la page 59
Si vous avez essayé toutes les méthodes ci-dessus et que le problème subsiste, consultez la section suivante :
→ « Augmentation de la vitesse d'impression (pour Windows uniquement) » à la page 77
Le papier n'avance pas
Retirez la pile de papier et vérifiez que :
Le papier n'est ni recroqueville ni craquèle. Le papier n'est pas trop ancien. Pour plus d'informations, reportez-vous aux instructions fournies avec le papier. Si vous utilisez du papier ordinaire, ne chargez pas le papier au-delà de la ligne située sous le repère en forme de flèche ±b, situé à l'intérieur du guide latéral.
Si vous utilisez des supports spéciaux Epson, veillez à ce que le nombre de feuilles soit inférieur à la limite définie pour le support.
→ « Sélection du papier » à la page 14
Dépannage des problèmes d'impression
Le papier n'est pas bloqué à l'intérieur du produit. S'il l'est, dégagez-le. « Bourrages papier » à la page 66 Les cartouches d'encre ne sont pas vides. Si une cartouche est vide, remplacez-la. « Remplacement d'une cartouche d'encre » à la page 43 - Vous avez respecté les instructions de chargement spécifiques fournies avec le papier.
Entraînement de plusieurs pages à la fois
Si vous utilisez du papier ordinaire, ne chargez pas le papier au-delà de la ligne située sous le repère en forme de flèche ±b, situé à l'intérieur du guide latéral.
Si vous utilisez des supports spéciaux Epson, veillez à ce que le nombre de feuilles soit inférieur à la limite définie pour le support.
→ « Sélection du papier » à la page 14
Vérifiez que les guides latéraux sont bien appuyés contre les bords du papier. Vérifiez que le papier ne comporte ni courbures ni plis. Au besoin, aplatissez-le ou incurvez-le légèrement dans l'autre sens avant de le charger. Retirez la pile de papier et vérifiez que le papier n'est pas trop fin.
→ « Papier » à la page 80
Aérez la pile de papier pour séparer les feuilles, puis rechargez le papier. Si vous imprimez un trop grand nombre d'exemplaires d'un fichier, procédez comme suit pour contrôler le paramètre Copies du pilote d'impression et vérifiez également votre application.
Sous Windows, vérifie le paramètre Copies de la fenêtre Principal.
Sous Mac OS X, vérifie le paramètre Copies de la boîte de dialogue Print (Imprimer).
Chargement incorrect du papier
Si le papier est chargé trop loin dans le produit, il ne peut pas être entraîné correctement. Mettez le produit hors tension et retirez le papier avec soin. Remettez le produit sous tension et rechargez le papier correctement.
Le papier n'est que partiellement éjecté ou est froissé
Si le papier n'est pas entièrement éjecté, appuyez sur la touche pour l'éjecter. Si le papier est bloqué dans le produit, retirez-le en vous reportant à la section suivante. « Bourrages papier » à la page 66 Si le papier est froissé lorsqu'il sort, il se peut qu'il soit humide ou trop fin. Chargez une nouvelle pile de papier.
Remarque :
Conservez le papier inutilisé dans son emballage d'origine et dans un endroit sec.
Tous les voyants sont éteints
Appuyez sur la touche pour vous assurer que le produit est sous tension. Assurez-vous que le câble d'alimentation est fermement branché. Vérifiez que votre prise de courant fonctionne et qu'elle n'est pas commandée par un interrupteur ou une minuterie.
Seul le voyant d'alimentation est allumé
- Mettez le produit et l'ordinateur hors tension. Assurez-vous que le câble d'interface du produit est fermement branché. Si vous utilisez l'interface USB, assurez-vous que le câble correspond aux normes USB ou USB Hi-Speed. Si vous connectez le produit à l'ordinateur via un concentrateur USB, reliez le produit au concentrateur de premier niveau de l'ordinateur. Si le pilote d'impression n'est toujours pas reconnu par l'ordinateur, connectez le produit et l'ordinateur directement, sans l'aide du concentrateur USB. Si vous connectez le produit à l'ordinateur via un concentrateur USB, assurez-vous que l'ordinateur reconnaisse le périphérique du concentrateur USB. Si vous essayez d'imprimer une image de grande taille, il est possible que l'ordinateur ne dispose pas de suffisamment de mémoire. Réduisez la résolution de l'image ou sélectionnez une taille d'impression moins importante pour l'image. Il est possible que vous deviez ajouter de la mémoire à l'ordinateur.
- Les utilisateurs Windows peuvent annuler les travaux d'impression en attente à l'aide du Windows Spooler (Spouleur Windows).
→ « Annulation d'une impression » à la page 24
Désinstallé, puis réinstallé le pilote d'impression.
→ « Désinstallation du logiciel » à la page 59
Remarque :
Si le porte-cartouche est situé à l'extrême droite, appuyez sur la touche. Le porte-cartouche se met en position de contrôle de la cartouche d'encre. La cartouche vide ou contenant peu d'encre est indiquée par l'icône. Appuyez de nouveau sur la touche. Le porte-cartouche se met en position de remplacement de la cartouche d'encre.
Augmentation de la vitesse d'impression (pour windows uniquement)
Lorsque la vitesse d'impression laisse à désirer, vous pouvez l'augmenter en sélectionnant certains paramètres de la fenêtre Extended Settings (Paramètres étendus). Cliquez sur le bouton Extended Settings (Paramètres étendus) de la fenêtre Maintenance (Utilitaire) du pilote d'impression.
La boîte de dialogue suivante s'affiche.
Dépannage des problèmes d'impression
Cochez les cases suivantes afin de tenter d'augmenter la vitesse d'impression.
High Speed Copies (Copies rapides) Always spool RAW datatype (Toujours spouler les données en format RAW) Page Rendering Mode (Mode disposition page) Print as Bitmap (Imprimer sous forme bitmap)
Pour plus d'informations sur chacun des éléments, reportez-vous à l'aide en ligne.
Impression silencieuse sur des papiers ordinaires
Lorsque vous avez indiqué un type de papier ordinaire et que la qualité Standard (Windows) ou Normal (Normale) (Mac OS X) est sélectionnée dans le pilote d'impression, le produit imprime à grande vitesse. Sélectionnez Quiet Mode (Mode silencieux) : le fonctionnement est alors moins bruyant et la vitesse d'impression réduite.
Sous Windows, activez la case à cocher Quiet Mode (Mode silencieux) de la fenêtre Main (Principal) du pilote d'impression. Sous Mac OS X, sélectionnez On (Oui) dans Quiet Mode (Mode silencieux). Pour afficher l'option Quiet Mode (Mode silencieux), cliquez sur System Preferences (Préférences système), Print & Scan (Imprimantes et scanners) (sous Mac OS X 10.7) ou Print & Fax (Imprimantes et fax) (sous Mac OS X 10.6 ou 10.5), cliquez sur votre produit (dans la zone de liste Printers (Imprimantes)), cliquez sur Options & Supplies (Options et fournitures), puis sur Driver (Gestionnaire).
Cartouches d'encre
Vous pouvez utiliser les cartouches d'encre suivantes avec ce produit :
| Cartouche d'encre | Référence |
| WF-2010 | |
| Black (Noir) | 16/16XL |
| Cyan | 16/16XL |
| Magenta | 16/16XL |
| Yellow (Jaune) | 16/16XL |
Remarque :
Toutes les cartouches ne sont pas disponibles dans toutes les régions.
| Couleur | Black (Noir), Cyan, Magenta, Yellow (Jaune) |
| Durée de vie des cartou-ches | Pour obtenir des résultats optimaux, utilisez la cartouche d'encre dans les six mois qui suivent l'ouverture de l'emballage. |
| Température | Stockage :-20 à 40°C (-4 à 104°F)1 mois à 40 °C (104 °F)Gel :* -12 °C (10,4 °F) |
- À 25 °C (77 °F), l'encre dégèle en 3 heures environ et est ensuite utilisable.
Pour windows
| Système | Interface PC |
| Windows 7 (32 bits, 64 bits), Vista (32 bits, 64 bits), XP SP1 ou plus (32 bits), ou XP Professional x64 Edition | USB Hi-Speed |
Pour mac OS x
| Système | Interface PC |
| Mac OS X 10.5.8, 10.6.x, 10.7.x | USB Hi-Speed |
Remarque :
Le système de fichiers UNIX (UFS) pour Mac OS X n'est pas pris en charge.
Remarque :
Les caractéristiques techniques sont sujettes à modification sans préavis.
Caractéristiques de l'imprimante
| Trajet du papier | Bac papier arrêté, introduction par le haut |
| Capacité | 11 mm |
Remarque :
La qualité des marques ou types de papier pouvant être changée par le fabricant sans préavis, Epson ne peut garantir la qualité d'aucun papier de marque autre que Epson. Procédez à des essais avant d'acheter de grandes quantités de papier ou d'imprimer des travaux importants. Du papier de mauvaise qualité peut diminuer la qualité d'impression et provoquer des bouchages ou d'autres problèmes. Si vous rencontrez beaucoup de problèmes, désistez-vous du papier de qualité supérieure.
Feuilles simples :
| Taille | A4 210 × 297 mm 10 × 15 cm (4 × 6 p.) 13 × 18 cm (5 × 7 p.) A6 105 × 148 mm A5 148 × 210 mm B5 182 × 257 mm 9 × 13 cm (3,5 × 5 p.) 13 × 20 cm (5 × 8 p.) 20 × 25 cm (8 × 10 p.) taille 16:9 (102 × 181 mm) 100 × 148 mm Lettre US 8½ × 11 p. Légal US 8½ × 14 p. |
| Types de papier | Papier ordinaire ou papiers spéciaux distribués par Epson |
Informations relatives au produit
| Épaissee (papier ordinaire) | 0,08 à 0,11 mm (0,003 à 0,004 p.) |
| Poids (papier ordinaire) | 64 g/m2(17 livres) à 90 g/m2(24 livres) |
Enveloppes :
| Taille | Enveloppe US #10 104,8 × 228,6 mm Enveloppe DL 110 × 220 mm Enveloppe C6 114 × 162 mm |
| Types de papier | Papier ordinaire |
| Poids | 75 g/m2(20 livres) à 90 g/m2(24 livres) |
Zone imprimable
Les sections mises en surbrillance représentent la zone imprimable.
Feuilles simples :
| Normal | Sans marges |
| A B C |
Enveloppes :
Informations relatives au produit
| Marge minimale | ||
| Type de support | Feuilles simples | Enveloppes |
| A | 3,0 mm (0,12 p.) | 3,0 mm (0,12 p.) |
| B | 3,0 mm (0,12 p.) | 5,0 mm (0,20 p.) |
| C | 3,0 mm (0,12 p.) | 21,0 mm (0,83 p.) |
Remarque :
Selon le type de papier utilisé, la qualité d'impression peut décliner dans le haut et le bas de l'impression et ces zones peuvent être tachées.
Caractéristiques de l'interface réseau
| Wi-Fi | Standard : | IEEE 802.11b/g/n *1 |
| Sécurité : | WEP (64/128 bits) WPA-PSK (TKIP/AES) *2 | |
| Bande de fréquences : | 2,4 GHz | |
| Mode de communication : | Mode infrastructure, mode ad hoc | |
| Ethernet | Standard : | IEEE802.3i/u, IEEE802.3az *3 |
| Mode de communication : | Ethernet 100BASE-TX/10BASE-T |
1 Conforme à la norme IEEE 802.11b/g/n ou IEEE 802.11b/g selon le lieu d'achat. 2 Conforme à WPA2 avec prise en charge de WPA/WPA2 Personal. 3 L'appareil connecté doit être compatible IEEE802.3az.
Caractéristiques mécaniques
| Dimensions | Stockage Largeur: 392 mm (15,4 pouces) Profondeur: 264 mm (10,4 pouces) Hauteur: 148 mm (5,8 pouces) |
| Impression* Largeur: 392 mm (15,4 pouces) Profondeur: 530 mm (20,9 pouces) Hauteur: 296 mm (11,7 pouces) | |
| Poids | Environ 3,2 kg (7,1 livres) sans les cartouches d'encre et le cordon d'alimentation. |
- Extension du bac de sortie dépliée
Caractéristiques électriques
| Modèle 100-240 V | ||
| Tension d'entrée | 90 à 264 V | |
| Fréquence nominale | 50 à 60 Hz | |
| Fréquence d'entrée | 49,5 à 60,5 Hz | |
| Intensité nominale | 0,8 à 0,5 A | |
| Consommation électrique | Impression | Environ 12 W (ISO/IEC24712) |
| Mode prét à l'emploi | Environ 3,0 W | |
| Mode veille | Environ 2,0 W | |
| Hors tension | Environ 0,3 W | |
Remarque :
Vérifiez la tension sur l'étiquette située à l'arrière du produit.
Environment
| Température | Fonctionnement :10 à 35°C (50 à 95°F)Stockage :-20 à 40°C (-4 à 104°F)1 mois à 40 °C (104 °F) |
| Humidité | Fonctionnement:*humidité relative de 20 à 80 %Stockage:*humidité relative de 5 à 85 % |
- Sans condensation
Normes et conformité
Modèle européen :
| Directive basse tension 2006/95/CE | EN60950-1 |
| Directive CEM 2004/108/CE | EN55022 Classe B EN61000-3-2 EN61000-3-3 EN55024 |
Informations relatives au produit
| Directive R&TTE1999/5/CE | EN300 328 EN301 489-1 EN301 489-17 EN60950-1 |
Pour les utilisateurs européens :
Nous, Seiko Epson Corporation, déclarons par la présente que l'équipement B531A est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE.
Pour l'utilisation dans les pays suivants : Irlande, Royaume-Uni, Autriche, Allemagne, Liechtenstein, Suisse, France, Belgique, Luxembourg, Pays-Bas, Italie, Portugal, Espagne, Danemark, Finlande, Norvège, Suède, Islande, Chypre, Grèce, Slovénie, Malte, Bulgarie, République tchèque, Estonie, Hongrie, Lettonie, Lituanie, Pologne, Roumanie et Slovaquie.
Seule l'utilisation à l'intérieur est autorisée en France.
En cas d'utilisation à l'extérieur des locaux, une autorisation générale est requise en Italie.
Epson ne peut être tenue responsable du non-respect des exigences de protection résultant d'une modification non recommandée des produits.
C E ①
Interface
USB Hi-Speed (classe périphérique pour les ordinateurs)
Site web du support technique
Le site Internet du support technique Epson fournit une assistance pour les problèmes qui ne peuvent être résolus à l'aide des informations de dépannage contenues dans la documentation de votre produit. Si vous disposez d'un navigateur web et pouvez vous connecter à Internet, accédez au site à l'adresse suivante :
http://support.epson.net/ http://www.epson.eu/Support (Europe)
Si vous souhaitez découvrir les derniers pilotes, la foire aux questions, les manuels ainsi que d'autres éléments pouvant être téléchargés, consultez le site
http://www.epson.com http://www.epson.eu/Support (Europe)
Sélectionnez ensuite la section d'assistance de votre site Web EPSON local.
Avant de contacter epson
Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre le problème à l'aide des informations de dépannage contenues dans la documentation de votre produit, contactez le service d'assistance Epson. Si le service d'assistance Epson de votre région n'est pas énuméré ci-dessous, contactez le revendeur auprès de qui vous avez acheté votre produit.
Pour nous permettre de vous aider plus rapidement, merci de nous fournir les informations ci-dessous :
- Numéro de série du produit (l'étiquette portant le numéro de série se trouve habituellement au dos de l'appareil) Modèle □ Version du logiciel (pour connaître le numéro de version, cliquez sur About (À propos de), Version Info (Informations de version) ou sur un bouton similaire dans le logiciel du produit) Marque et modèle de votre ordinateur
- Nom et version de votre système d'exploitation Nom et version des applications que vous utilisez habituellement avec votre produit
Remarque :
Selon le produit, les données de liste de numérotation et/ou les paramètres réseau peuvent être stockés dans la mémoire du produit. Les données et/ou paramètres peuvent être perdus suite à une panne ou une réparation d'un produit. Epson ne sera pas tenu pour responsable de la perte de données, de la sauvegarde ou de la restauration de données et/ou paramètres et ce, même pendant une période de garantie. Nous vous recommandons d'effectuer votre propre sauvegarde de données ou de prendre des notes.
Aide pour les utilisateurs d'europe
Consultez Your document de garantie paneuropéenne pour obtenir des informations relatives à la procédure à suivre pour contacter l'assistance de Epson.
Agrandissement des pages 28
Aide Epson. 85
Alignement de la tête d'impression. 53
Annulation de l'impression 24 Mac OS X. 24 Windows 24
Bandes. 69, 70
Bandes horizontales. 69
Bourrage de papier. 66
Cables d'interface. 84
Caractéristiques cartouches d'encre. 79
imprimante. 80
mécaniques. 82
Normes et conformité. 83
papier. 80
Caractéristiques de la zone imprimable. 81
Cartouches d'encre références. 79 remplacement d'une cartouche vide.. 43
Chargement papier. 14, 16
Configuration requise. 79
Contacter Epson. 85
Décalage. 70
Économie d'énergie. 55
Encre économiser l'encre noire sous Windows. 42 impression en noir.. 39 impression en noir sous Mac. 41 impression en noir sous Windows. 40 impression temporaire avec de l'encre noire.. 39 précaution. 34
Vérification de l'état de la cartouche d'encre sous Mac OS X 38
Vérification de l'état de la cartouche d'encre sous Windows 37
Enveloppes de chargement. 16 zones imprimables. 81
Epson Easy Photo Print. 25 papier. 13
Erreurs d'impression. 62
Gestion des travaux d'impression Windows. 64
Gestionnaire d'accès sous Mac OS X. 19
Guide de nettoyage. 54
Image miroir. 72
Impression ajustée à la taille du papier. 28
annulation. 24
paramètres prédéfinis, Impression: raccourci. 26
Plusieurs pages par feuille. 29
recto verso. 26
texte. 20
Impression avec ajustement à la taille du papier (Zoom)......28
Impression : Pages par feuille. 29
Impressions floues. 70
Impressions tachées. 70, 72
Informations de sécurité 7
Logiciel de déinstallation. 59
Mac OS X accès aux paramètres de l'imprimante. 19 contrôle de l'état du produit. 65
Marges problèmes. 71
Marques. 2
Nettoyage guide-papier. 54
produit. 56 tête d'impression. 51 Nettoyage de la tête Mac OS X. 52 touches du produit. 52 Windows. 52
Pages blanches. 72 Papier bourrages. 66 capacité de chargement. 14 caractéristiques. 80 charge ment. 16 froissement. 74 papier spécial Epson. 13 problèmes d'alimentation. 73 zone imprimable. 81
Paramètres du produit
accès sous Mac OS X. 19 accès sous Windows. 18 mettre minuteur hors tension. 55 minuteur de veille. 55
Partage d'imprimante
Mac OS X. 33 Windows. 30
logiciel. 25
Pilote
accès sous Windows. 18 désinstallation. 59
Plusieurs pages par feuille.
Problèmes
alimentation du papier. 73 bandes. 69, 70 bourrages papier. 66 caractères incorrects. 71 contacter Epson. 85 couleurs incorrectes. 70 diagnostic. 62 image miroir. 72 impressions floues. 70 impressions tachées. 70, 72 imprimer. 62 le produit n'imprime pas. 75 marges. 71 pages blanches. 72 résolution. 85 vitesse d'impression. 73
Problèmes de couleurs......
Produit
composants. 10 nettoyage. 56 transport. 57 vérification de l'état. 64
Qualité d'impression
Optimisation. 68
Redimensionnement des pages. 28 Réduction de la taille des pages 28 Remplacement des cartouches d'encre. 43
Service. 85 Status Monitor Mac OS X. 65 Support technique. 85
Tête d'impression
Texte : Impression de documents. 20 : Transport du produit. 57
USB
connecteur. 84
Vérification des buses. 49
Mac OS X. 49 touches du produit. 50 Windows. 49
Vitesse
augmentation. 73, 77
Vitesse d'impression : augmentation. 73, 77
Voyants
Clignotant. 76 voyants d'état. 62
Windows
accès aux paramètres de l'imprimante. 18 gestion des travaux d'impression. 64 vérification de l'état du produit. 64
