MODE D'EMPLOI ACULASER C9200D2TN EPSON

EPSON Aculaser C9200 Series Guide d'utilisation Droits d'auteur et marques La reproduction, l'enregistrement ou la diffusion de tout ou partie de ce manuel, sous quelque forme et par quelque moyen que ce soit, mécanique, photocopie, sonore ou autres, est interdit sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité n'est assumée quant à l'utilisation des informations de ce manuel relatives aux brevets. Aucune responsabilité n'est également assumée quant aux dommages pouvant résulter de l'utilisation des informations contenues dans ce manuel. La société Seiko Epson Corporation et ses filiales ne peuvent être tenues pour responsables des préjudices, pertes, coûts ou dépenses subis par l'acquéreur de ce produit ou par des tiers, résultant d’un accident, d’une utilisation non conforme ou abusive de l'appareil, de modifications, de réparations ou de transformations non autorisées de ce produit ou encore du non-respect (sauf aux Etats-Unis d'Amérique) des instructions d'utilisation et d’entretien recommandées par Seiko Epson Corporation. Seiko Epson Corporation décline toute responsabilité en cas de dommages ou d'incidents pouvant survenir suite à l'utilisation d'accessoires ou de consommables autres que les produits originaux de Epson ou agréés par la société Seiko Epson Corporation. Utilise le système d'impression Zoran Corporation Integrated Print System (IPS) dans le cadre de l'émulation du langage NEST Office Kit Copyright © 1996, Novell, Inc. Tous droits réservés. Une partie du Profil ICC contenu dans ce produit a été créée par Gretag Macbeth ProfileMaker. Gretag Macbeth est la marque déposée de Gretag Macbeth Holding AG Logo. ProfileMaker est une marque déposée de LOGO GmbH. IBM et PS/2 sont des marques déposées de International Business Machines Corporation. Microsoft®, Windows® et Windows Vista® sont des marques déposées de Microsoft Corporation. Apple®, Macintosh®, Mac®, Mac OS®, AppleTalk® et Bonjour® sont des marques déposées de Apple, Inc. Apple Chancery, Chicago, Geneva, Hoefler Text, Monaco et New York sont des noms de marque ou des marques déposées de Apple, Inc. EPSON et EPSON ESC/P sont des marques déposées et EPSON AcuLaser et EPSON ESC/P 2 sont des noms de marque de Seiko Epson Corporation. Monotype est un nom de marque de Monotype Imaging, Inc., déposé auprès du bureau américain des brevets et des noms de marque et qui peut être déposé dans certaines juridictions. Le produit UFST® (Universal Font Scaling Technology") est un sous-système de rendu des polices de taille variable de Monotype Imaging pour les imprimantes. La technologie de compression des polices MicroType® de Monotype Imaging, associée au sous-système de rendu des polices UFST®, permet de réduire de manière importante la taille des fichiers de polices. Le format de police MicroType® de Monotype Imaging est un format de police bénéficiant d'une compression MicroType. Droits d'auteur et marques 2

EPSON Aculaser C9200 Series Guide d'utilisation CG Omega, CG Times, Garamond Antiqua, Garamond Halbfett, Garamond Kursiv et Garamond Halbfett Kursiv sont des noms de marque de Monotype Imaging, Inc. et peuvent être des marques déposées dans certaines juridictions. Albertus, Arial, Coronet, Gillsans, Times New Roman et Joanna sont des noms de marque de The Monotype Corporation déposés au Bureau américain des brevets et des marques de commerce et peuvent être des marques déposées dans certaines juridictions. ITC Avant Garde Gothic, ITC Bookman, ITC Lubalin Graph, ITC Mona Lisa Recut, ITC Symbol, ITC Zapf-Chancery et ITC ZapfDingbats sont des noms de marque de International T'ypeface Corporation déposés au Bureau américain des brevets et des marques de commerce et peuvent être des marques déposées dans certaines juridictions. Clarendon, Helvetica, New Century Schoolbook, Optima, Palatino, Stempel Garamond, Times et Univers sont des noms de marque de Heidelberger Druckmaschinen AG qui peuvent être des marques déposées dans certaines juridictions et qui sont exclusivement utilisés sous licence via Linotype Library GmbH, filiale en pleine propriété de Heidelberger Druckmaschinen AG. La police Wingdings est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays. Marigold est une marque commerciale de Arthur Baker et peut être une marque déposée dans certaines juridictions. Antique Olive est un nom de marque de Marcel Olive et peut être une marque déposée dans certaines juridictions. Carta et Tekton sont des marques déposées de Adobe Systems Incorporated. Marigold et Oxford sont des noms de marque de AlphaOmega Typography. Coronet est une marque déposée de Ludlow Type Foundry. Eurostile est un nom de marque de Nebiolo. HP et HP LaserJet sont des marques déposées de Hewlett-Packard Company. PCL est une marque déposée de Hewlett-Packard Company. Adobe, le logo Adobe et PostScript3 sont des marques commerciales de Adobe Systems Incorporated et peuvent être des marques déposées dans certaines juridictions. CompactFlash est un nom de marque de SanDisk Corporation, déposé aux Etats-Unis et dans d'autres pays. Remarque générale : tous les autres noms de produits mentionnés dans ce manuel ne le sont que dans un but d'identification et peuvent être des marques de leurs propriétaires respectifs. Epson décline tout droit sur ces marques. Copyright © 2008 Seiko Epson Corporation. Tous droits réservés. Droits d'auteur et marques 3

EPSON Aculaser C9200 Series Guide d'utilisation Versions des systèmes d'exploitation Les abréviations suivantes sont utilisées dans le manuel. Windows fait référence à Windows Vista, XP, Vista x64, XP x64, 2000, Server 2003 et Server 2003 x64.

DÜLDO Windows Vista fait référence à Windows Vista Édition Intégrale, Windows Vista Édition Familiale Premium, Windows Vista Édition Familiale Basique, Windows Vista Enterprise et Windows Vista Professionnel. Windows Vista x64 fait référence à Windows Vista Édition Intégrale x64, Windows Vista Édition Familiale Premium x64, Windows Vista Édition Familiale Basique x64, Windows Vista Enterprise x64 et Windows Vista Professionnel x64. Windows XP fait référence à Windows XP Edition Familiale et Windows XP Professionnel. Windows XP x64 fait référence à Windows XP Professionnel Edition x64. Windows 2000 fait référence à Windows 2000 Professionnel. Windows Server 2003 fait référence à Windows Server 2003 Standard Edition et Windows Server 2003 Enterprise Edition. Windows Server 2003 x64 fait référence à Windows Server 2003 x64 Standard Edition et Windows Server 2003 x64 Enterprise Edition. Macintosh fait référence à Mac OS X.

Mac OS X fait référence à Mac OS X version 10.3.9 une version plus récente. Versions des systèmes d'exploitation 4

• EPSON Aculaser C9200 Series Guide d'utilisation Table des matières Consignes de sécurité Sécurité p. 4444
• .444 44e ses eue eee see 14 Avertissements, attentions et remarques p. 14
• Consignes de sécurité p. 14
• Consignes de sécurité importantes p. 16
• Informations en matière de sécurité p. 18
• Précautions de mise sous et hors tension p. 20

Chapitre 1 Présentation de l'imprimante

Où trouver les informations qui vous intéressent ?........................................... 21 Composants de l'imprimante. ..........................................................2. 22 Vue avant.....................................4444444uee esse 22 Vue arrière. .........................e.eeeseseeseseseesesesseceseesesesseseseeee 23 Intérieur de l'imprimante .24 Panneau de contrôle. ....................................................222.2.22 25 Options et consommables. ............................................................. 26 Options. ........................4.4..4.44444eeeeeeseeseeee eee 26 Consommables. ................................................................22 27

Chapitre 2 Tâches d'impression

EPSON Aculaser C9200 Series Guide d'utilisation Annulation d'un travail d'impression. .................................................... Depuis l'imprimante. ......................................................22,..22 Depuis l'ordinateur. ....................................,.......4.4.40.222 2 Définition de la qualité d'impression. ...................................................... Utilisation du paramètre Automatique. ................................................ Utilisation du paramètre Avancé. Personnalisation des paramètres d'impression Mode d'économie de toner. .......................................................... Mode de compatibilité avec les modèles en noir et blanc. ................................. 55 Définition de la disposition avancée. ...................................................... Impression recto verso (avec l'unité recto verso) Modification de l'organisation d'une impression. Redimensionnement des impressions. Impression de filigranes. ............................................................ Impression d'en-têtes et de pieds de page. .............................................. Impression avec un fond de page. .................................................... Impression avec un fond de page (avec disque de stockage). .............................. 73 Impression de documents interdits de copie. Impression de pages Web conformément au format de papier sélectionné. ...................... 79 Utilisation de la fonction Gestion des jobs . 80 Envoi du travail d'impression. .....................................................2. 81

Chapitre 3 Utilisation du panneau de contrôle

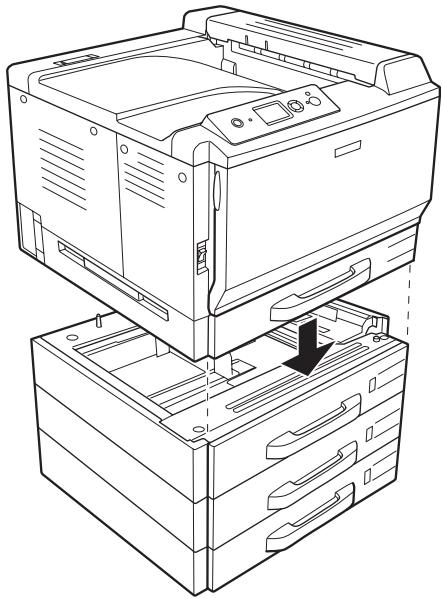

Chapitre 4 Installation des options

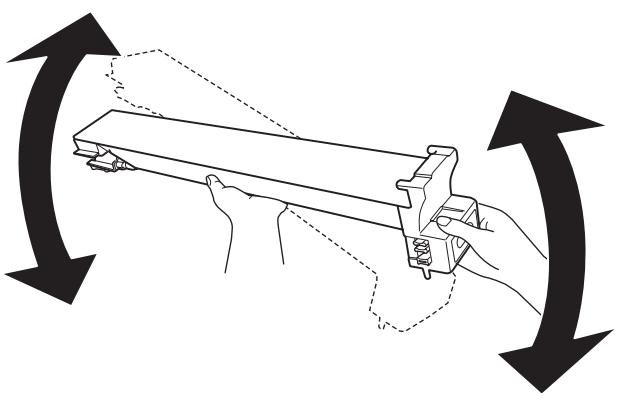

Chapitre 5 Remplacement des consommables

Précautions en cours de remplacement. ................................................... 169 Messages de remplacement. ......................................................,2.22 169 Cartouche de toner. ...............................................44.222222e 170 Bloc photoconducteur. ...................................................4.4220202 175 Filtre et collecteur de toner usagé. ...............................................,....22 179

Chapitre 6 Nettoyage et transport de l'imprimante

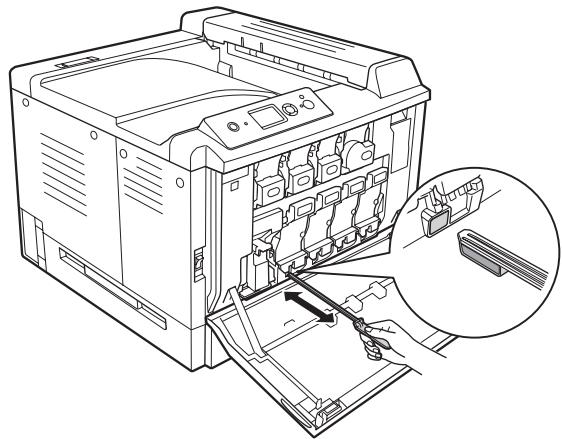

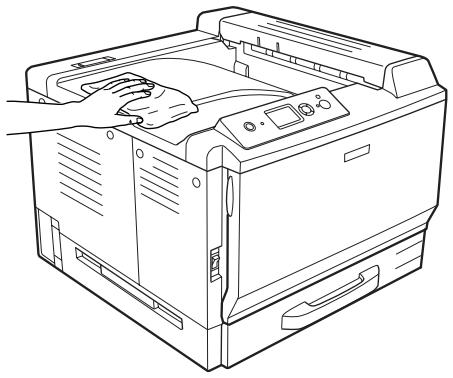

Nettoyage de l'imprimante. ......................................................2.22 Nettoyage du rouleau du capteur. ................................................2.. Nettoyage de la fenêtre d'exposition. ................................................. Transport de l'imprimante Choix de l'emplacement de l'imprimante. Longues distances. .............................................................22 Courtes distances. ..............................................................2.

Chapitre 7 Dépannage

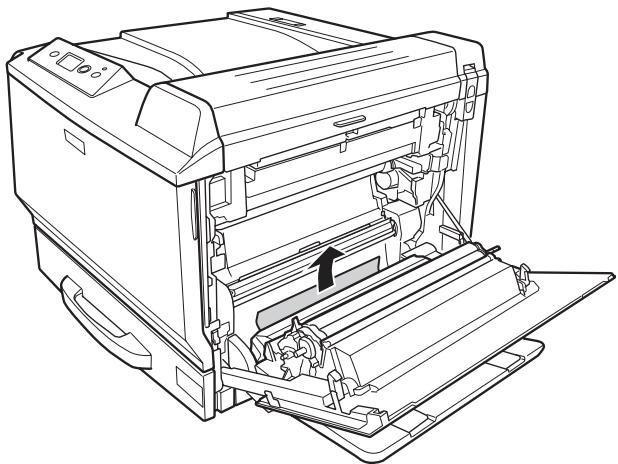

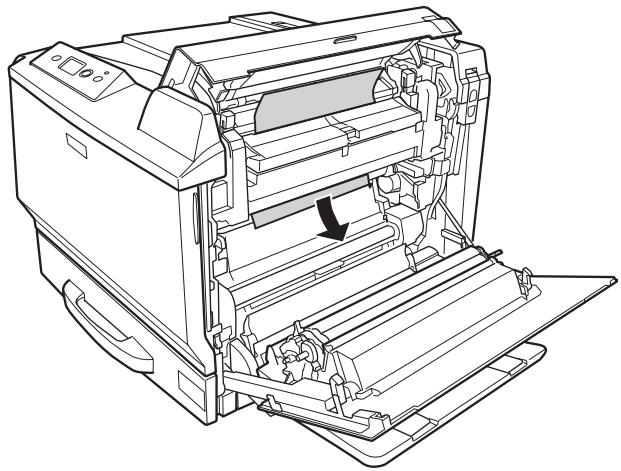

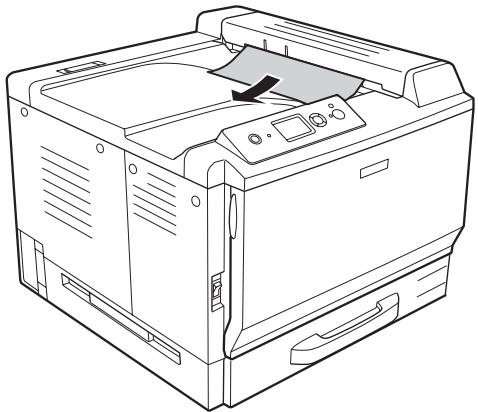

• Elimination des bourrages papier p. 192
• Précautions à prendre lorsque vous retirez le papier coincé p. 192

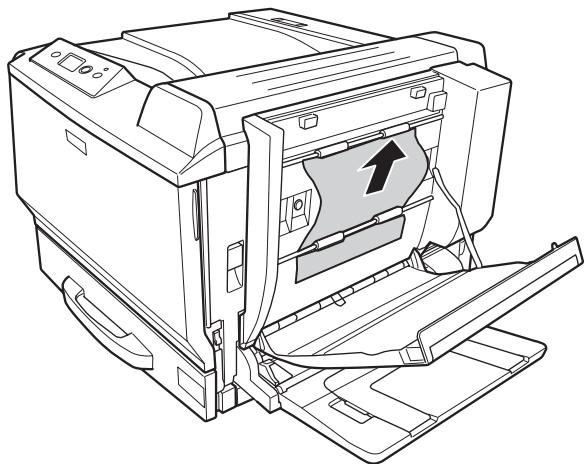

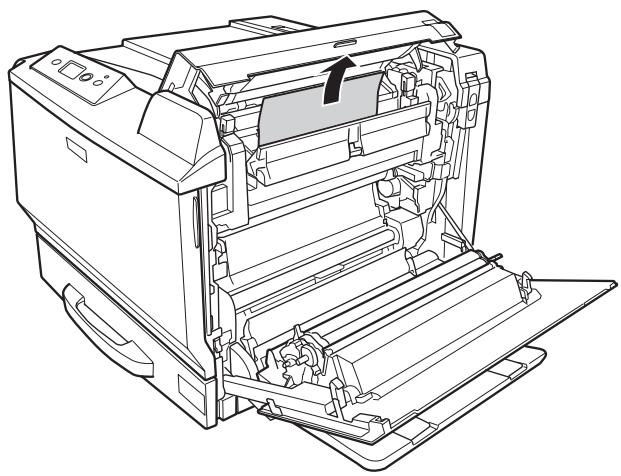

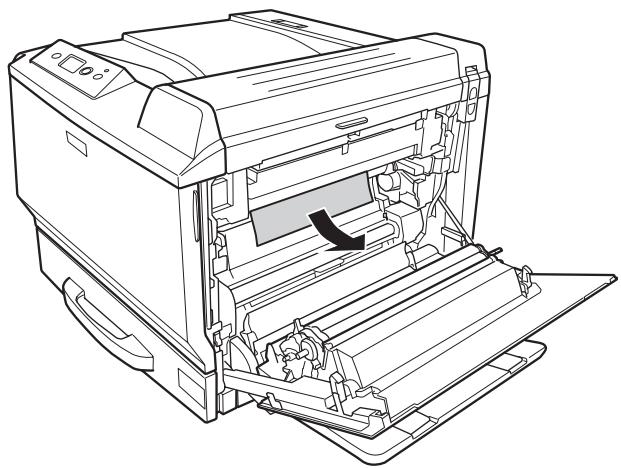

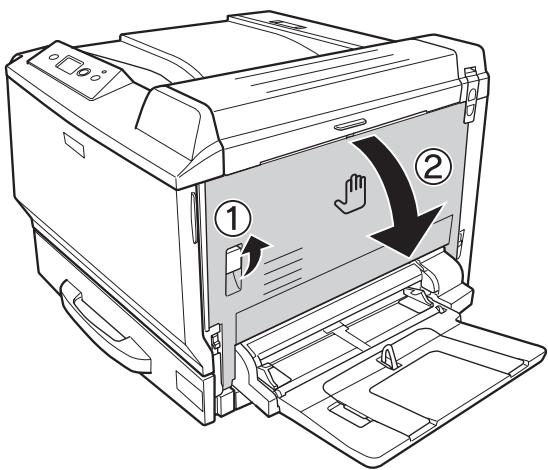

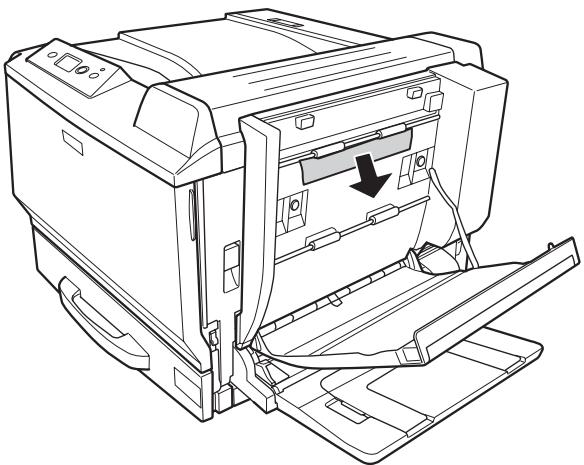

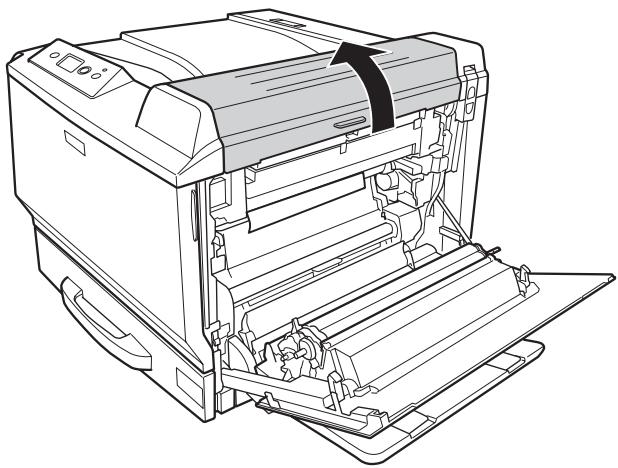

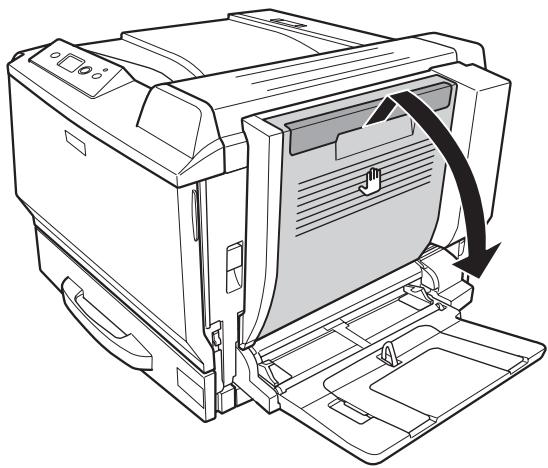

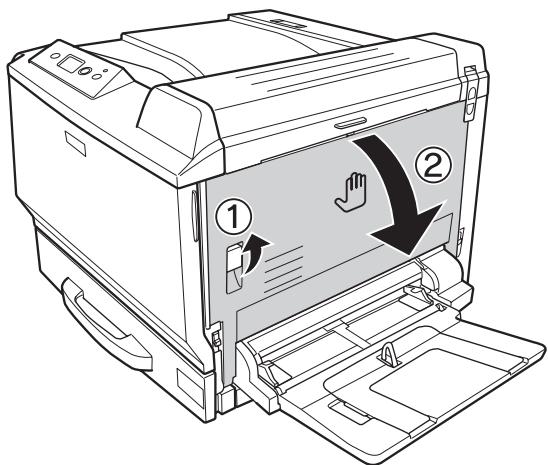

• Bourrage papier À (capot A) Bourrage papier B H (capot Bou H) Bourrage papier D (capot de l'unité recto verso) Bourrage papier G (chemin d'entraînement du papier G) …. Bourrage papier E2, bourrage papier E3, bourrage papier E4 (capot E2, capot E3, capot Ed). Impression d'une feuille d'état de la configuration. Problèmes de fonctionnement Le voyant Prête ne s'allume pas Le document ne s'imprime pas (voyant Prête éteint) Le voyant Prête est allumé, mais rien ne s'imprime. Le produit optionnel n'est pas disponible p. 2
• De La durée de vie restante des consommables n'est pas mise à jour ur (pour les utilisateurs de Windows uniquement) Problèmes d'impression .22 Table des matières p. 4

• EPSON Aculaser C9200 Series Guide d'utilisation Impossible d'imprimer la police p. 207
• L'impression contient des caractères incorrects p. 207
• La position de l'impression n'est pas correcte p. 208
• Les graphiques ne sont pas imprimés correctement p. 208
• Les transparents sortent vierges du bac BM Problèmes d'impression en couleur Impossible d’imprimer en couleur p. 208
• La couleur de l’impression diffère en fonction de l'imprimante utilisée p. 209
• La couleur imprimée semble différente de celle affichée à l'écran Problèmes de qualité d'impression L'arrière-plan est foncé ou sale Des points blancs apparaissent sur le document imprimé L'impression ou la teinte est d'une qualité inégale L'impression des images en demi-teinte est inégale p. 209
• Taches de toner Des parties de l'image sont manquantes dans l'impression Les pages sorties de l'imprimante sont complètement vierges L'image imprimée est claire ou pâle Le côté non imprimé de la page est sale Moins bonne qualité d'impression p. 222
• Problèmes de mémoire . Mémoire insuffisante pour la tâche en cours Mémoire insuffisante pour imprimer toutes les copies Problèmes liés à l'alimentation en papier L'entraînement du papier ne s'effectue pas correctement Problèmes lors de l'utilisation des options Le message Invalid AUX I/F Card (Carte I/F AUX incorrecte) s'affiche sur l'écran LCD. Le papier n’est pas entraîné depuis le bac optionnel Bourrage papier avec le bac optionnel Impossible d'utiliser une option installée Correction des problèmes USB p. 22
• Connexion USB . Système d'exploitation Windows p. 22

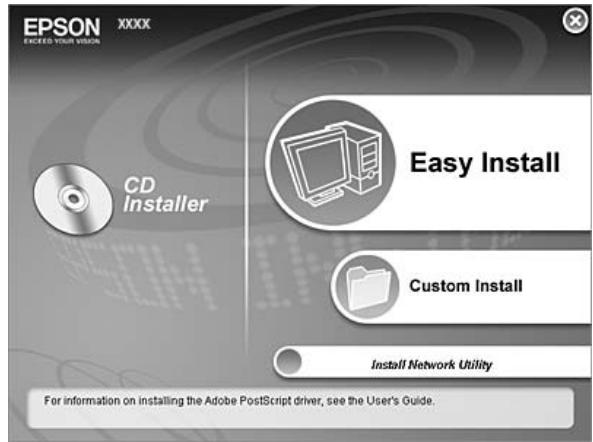

• Installation du logiciel d'impression. Problèmes de connexion réseau. Impossible d'installer les logiciels ou les pilotes p. 220
• Impossible d'accéder à l'imprimante partagée p. 220
• Messages d'état et d'erreur p. 4
• .4.22 Annulation de l'impression. Problèmes relatifs à l'impression en mode PostScript 3 Table des matières 9 p. 221

EPSON Aculaser C9200 Series Guide d'utilisation L'imprimante n'imprime pas correctement en mode PostScript. .......................... 222 L'imprimante n'imprime pas. Le gestionnaire d'impression ou l'imprimante que vous devez utiliser ne s'affiche pas sous Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure)...................... 223 La police imprimée est différente de celle qui est affichée... .............................. 223 Impossible d'installer les polices d'imprimante. Le bord des textes et/ou des images est crénelé. L'imprimante n'imprime pas normalement via l'interface USB L'imprimante n'imprime pas normalement via l'interface USB... Erreur de type inconnu (Macintosh uniquement). ...................................... Problèmes relatifs à l'impression en mode PCL5/PCL6. ..................................... L'imprimante n'imprime pas. ....................................................... L'imprimante n'imprime pas correctement en mode PCL................................. La police imprimée est différente de celle qui est affichée... .............................. Le bord des textes et/ou des images est crénelé.. ........................................ L'imprimante n'imprime pas sur les transparents... L'imprimante n'imprime pas sur le type de papier indiqué. Le bouton Custom (Personnalisé) est grisé et il n'est pas possible de créer un format de papier personnalisé (Windows Vista/Vista x64 uniquement)... ................ 227 Les éléments de l'onglet Tray (Bac)/Printer (Imprimante) sont grisés et ne peuvent être modifiés (Windows Vista/Vista x64 uniquement). ........................ 227

Chapitre 8 À propos du logiciel d'impression (Windows)

Chapitre 9 A propos du logiciel d'impression (Macintosh)

Utilisation du gestionnaire d'impression Accès au pilote d'impression. ............... Impression d'une feuille d'état de la configuration. ..................................... 243 Modification des paramètres de l'imprimante. ......................................... 244 Configuration avancée. ....................................................4.4..2.. Utilisation de EPSON Status Monitor. . . . Accès à EPSON Status Monitor. ..................................................... Etat détaillé. .....................................................4.e Replacement Parts Information. ..................................................... Informations jobs..............................................................22 Notice Settings (Paramètres Avertissement). .......................................... 250 Désinstallation du logiciel d'impression. .................................................. Pour les utilisateurs de Mac OS X..

Chapitre 10 A propos du pilote d'impression PostScript

Configuration requise. ................................................................. Configuration matérielle requise de l'imprimante. ...................................... Configuration système requise de l'ordinateur. ........................................ Utilisation du pilote d'impression PostScript sous Windows Installation du pilote d'impression PostScript pour l'interface parallèle. .................... 254 Installation du pilote d'impression PostScript pour l'interface USB........................ 255 Installation du pilote d'impression PostScript pour l'interface réseau. ...................... 256 Accès au pilote d'impression PostScript. .............................................. Utilisation du protocole AppleTalk sous Windows 2000. ................................ Utilisation du gestionnaire d'impression PostScript sous Macintosh. Installation du gestionnaire d'impression PostScript. Sélection de l'imprimante. .......................................................22 Accès au pilote d'impression PostScript. ..............................................

Chapitre 11 A propos du pilote d'impression PCL5/PCL6

EPSON Aculaser C9200 Series Guide d'utilisation Aide destinée aux utilisateurs en Thaïlande............................................. Aide destinée aux utilisateurs au Viêt Nam............................................. Aide destinée aux utilisateurs en Indonésie............................................. Aide destinée aux utilisateurs à Hong Kong............................................. Aide destinée aux utilisateurs en Malaisie.............................................. Aide destinée aux utilisateurs en Inde... Aide destinée aux utilisateurs aux Philippines. Index Table des matières 13

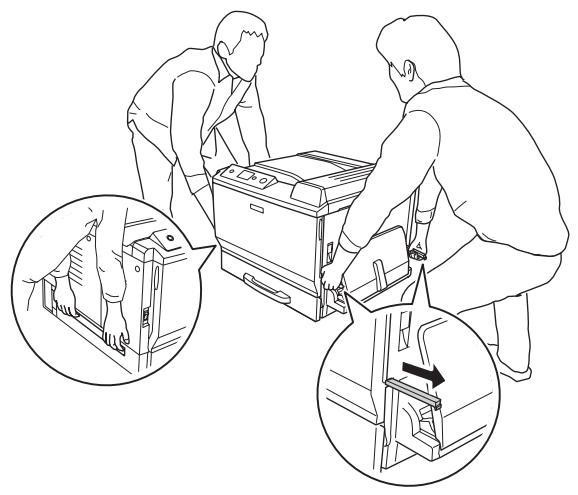

EPSON Aculaser C9200 Series Guide d'utilisation Consignes de sécurité Sécurité Avertissements, attentions et remarques Avertissements Ils doivent être suivis à la lettre pour éviter les blessures corporelles. re] Attentions A respecter pour éviter d'endommager votre installation. Remarques Elles fournissent des informations importantes et des conseils utiles concernant le fonctionnement de votre imprimante. Consignes de sécurité Respectez scrupuleusement les consignes de sécurité pour assurer un fonctionnement sûr et efficace de l'imprimante : D L'imprimante pesant environ 60 kg (132 livres) avec les consommables installés, il est déconseillé de la soulever ou de la porter seul. Le mieux est de la porter à deux en la saisissant aux endroits prévus à cet effet, comme illustré ci-dessous. Consignes de sécurité 14

EPSON Aculaser C9200 Series Guide d'utilisation D DO DL 0 Veillez à ne pas toucher l'unité de fusion qui porte la mention ATTENTION TEMPERATURE ELEVEE, ni la zone environnante. Si l'imprimante vient d'être utilisée, l'unité de fusion et la zone environnante sont probablement très chaudes. Si vous devez toucher ces zones, attendez 30 minutes de manière à ce que la chaleur se dissipe.

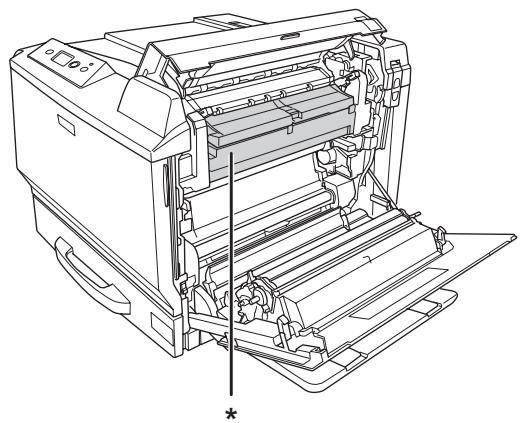

*ATTENTION TEMPERATURE ELEVEE

N'introduisez pas la main profondément dans l'unité de fusion car certains composants sont tranchants et peuvent vous blesser. Sauf indication contraire dans ce manuel, évitez de toucher les composants internes de l'imprimante. Ne forcez jamais pour insérer un élément dans l'imprimante. Bien qu'elle soit robuste, une manipulation brutale pourrait l'endommager. Lorsque vous manipulez une cartouche de toner, posez-la toujours sur une surface propre et lisse. Ne tentez pas de toucher aux cartouches de toner ni de les ouvrir. Ne touchez pas le toner. Ne l'approchez pas trop près des yeux. Ne jetez pas au feu une cartouche de toner ou un bloc photoconducteur usagé car il risquerait d’exploser et de blesser quelqu'un. Pour vous en débarrasser, conformez-vous à la réglementation en vigueur dans votre région. Si du toner a été renversé, nettoyez-le avec un balai et une pelle à poussière ou bien à l'eau et au savon avec un chiffon. Les fines particules pouvant provoquer un incendie ou une explosion au contact d'une étincelle, n'utilisez pas d'aspirateur. Si vous déplacez une cartouche de toner d’un environnement froid vers un environnement chaud, laissez-la reposer une heure au moins avant de l’utiliser afin d'éviter tout dommage dû à la condensation. Consignes de sécurité 15

EPSON Aculaser C9200 Series Guide d'utilisation Lors du retrait du bloc photoconducteur, ne l'exposez pas à la lumière du soleil et évitez de l'exposer à la lumière ambiante plus de cinq minutes. Le bloc photoconducteur contient un tambour photosensible. L'exposition à la lumière risque de l'endommager, entraînant l'apparition de zones anormalement sombres ou claires sur la page imprimée et une diminution de sa durée de vie. Si vous devez conserver le bloc photoconducteur hors de l'imprimante pendantune période prolongée, recouvrez-le d'un tissu opaque. Veillez à ne pas rayer la surface du tambour. Lorsque vous retirez le bloc photoconducteur de l'imprimante, posez-le toujours sur une surface propre et lisse. Evitez de toucher le tambour, car le dépôt de matières organiques résultant d'un contact direct risque de l'endommager irrémédiablement et d'altérer la qualité de l'impression. Pour obtenir une qualité d'impression optimale, ne stockez pas la cartouche de toner ou le bloc photoconducteur dans un endroit exposé à la lumière directe, à la poussière, à un environnement salin ou à des gaz corrosifs tels que de l’ammoniaque. Evitez les endroits soumis à de brusques variations de température et de taux d'humidité. Conservez les consommables hors de portée des enfants. Ne laissez pas du papier coincé dans l'imprimante. Cela pourrait entraîner une surchauffe de l'imprimante. Evitez le branchement d'autres appareils sur la même prise. Consignes de sécurité importantes Lisez l'ensemble des instructions suivantes avant d'utiliser l'imprimante : Lors de la sélection d'un emplacement et d'une source d'alimentation pour l'imprimante

Placez l'imprimante à proximité d'une prise électrique permettant de brancher et débrancher facilement le cordon d'alimentation. Ne placez pas l'imprimante sur une surface instable. Placez l'imprimante de manière à ce que personne ne puisse marcher sur le cordon. Les fentes et ouvertures situées sur la partie arrière et sur la partie inférieure du boîtier sont destinées à assurer la ventilation. Ne les obstruez et ne les recouvrez pas. Ne placez pas l'imprimante sur un lit, un canapé, un tapis ou une surface similaire ou dans une installation intégrée (à moins qu'une ventilation adéquate soit fournie). L'ensemble des connecteurs d'interface de cette imprimante peuvent être utilisés avec des sources d'alimentation non limitées. Consignes de sécurité 16

EPSON Aculaser C9200 Series Guide d'utilisation Connectez l'ensemble de l'équipement à des prises de courant correctement mises à la terre. Evitez l'utilisation de prises de courant reliées au même circuit que les photocopieurs ou les systèmes de climatisation qui sont fréquemment arrêtés et mis en marche. Connectez l'imprimante à une prise électrique conforme à ses spécifications électriques. Les caractéristiques électriques sont indiquées sur une étiquette apposée sur l'imprimante. Si vous n'êtes pas sûr de la tension électrique dont vous disposez, contactez votre revendeur ou la compagnie d'électricité locale. Si vous ne parvenez pas à insérer la fiche du cordon d'alimentation dans la prise électrique, contactez un électricien. Utilisez le type de source d'alimentation indiqué sur l'étiquette. Si vous ne connaissez pas le type d'alimentation dont vous disposez, consultez votre revendeur ou la compagnie d'électricité locale. Lors de la connexion de ce produit à un ordinateur ou un autre périphérique à l'aide d'un câble, assurez-vous que les connecteurs sont correctement orientés. Les connecteurs ne disposent que d'une seule orientation correcte. Si les connecteurs ne sont pas insérés correctement, les deux périphériques reliés à l'aide du câble risquent d'être endommagés. Si vous utilisez une rallonge, assurez-vous que l'intensité totale des appareils reliés ne dépasse pas l'intensité prise en charge par la rallonge. Débranchezl'imprimante de la prise murale et faites appel à un technicien de maintenance qualifié dans les circonstances suivantes : A. Si la fiche ou le cordon d'alimentation est endommagé(e) ou usé(e). B. Si du liquide a été renversé sur l'imprimante. C. Sil'imprimante a été exposée à la pluie ou à l'eau. D. Sil'imprimante ne fonctionne pas normalement alors que les instructions de fonctionnement sont respectées. Réglez uniquement les commandes décrites dans les instructions de fonctionnement. Si vous réglez de manière incorrecte d'autres commandes, l'imprimante risque d'être endommagée et nécessitera un travail important de la part d'un technicien qualifié, pour rétablir le fonctionnement normal du produit. E. Sil'imprimante est tombée ou si le boîtier a été endommagé. F. Siles performances de l'imprimante ont changé de manière importante, indiquant qu'un entretien est nécessaire. Consignes de sécurité

EPSON Aculaser C9200 Series Guide d'utilisation Lors de l'utilisation de l'imprimante D L'imprimante pèse environ 60 kg (132 livres). Il est déconseillé de soulever ou de porter l'imprimante seul. Elle doit être portée par deux personnes. Suivez l'ensemble des avertissements et des instructions figurant sur l'imprimante. Débranchez l'imprimante de la prise murale avant de procéder au nettoyage. Utilisez un chiffon bien essoré pour le nettoyage. N'utilisez pas de produits de nettoyage liquides ou en aérosol. D N'utilisez pas l'imprimante dans un environnement humide. D N'insérez aucun objet dans les fentes du boîtier. Les objets pourraient entrer en contact avec des points de tension dangereux ou court-circuiter des pièces et entraîner des risques d'incendie ou de décharge électrique. D Ne versez jamais aucun liquide sur l'imprimante. X Sauf indication contraire dans la documentation de l'imprimante, ne tentez pas de réparer le produit vous-même. Li N'intervenez que sur les commandes mentionnées dans les instructions d'utilisation. Tout réglage inadapté risquerait d'endommager l'imprimante et nécessiterait l'intervention d'un technicien qualifié. Informations en matière de sécurité Cordon d'alimentation Attention : Q Assurez-vous que le cordon d'alimentation CA répond aux normes de sécurité locales en vigueur. Utilisez uniquement le cordon d'alimentation livré avec le produit. L'utilisation d’un autre cordon peut entraîner un incendie ou une décharge électrique. Le cordon d'alimentation du produit doit uniquement être utilisé avec le produit. L'utilisation du cordon sur un autre équipement peut entraîner un incendie ou une décharge électrique. Q En cas de détérioration au niveau de la fiche, remplacez le cordon dans son ensemble ou consultez un électricien qualifié. Si la fiche contient des fusibles, veillez à les remplacer par des fusibles de même taille et de même calibre. Consignes de sécurité 18

EPSON Aculaser C9200 Series Guide d'utilisation Etiquettes de sécurité relatives au laser

ES La réalisation de procédures et de réglages autres que ceux définis dans la documentation de l'imprimante peut entraîner une exposition à des radiations dangereuses. Votre imprimante est un produit laser de classe 1, comme indiqué dans les spécifications IEC60825. L'étiquette représentée est apposée sur la partie arrière de l'imprimante dans les pays où elle est nécessaire.

RME Radiations laser internes L'imprimante est équipée d'un ensemble à diode laser de classe III b, avec un rayon laser invisible, situé à l'intérieur de l'unité de la tête d'impression. L'unité de la tête de l'imprimante NE PEUT PAS FAIRE L'OBJET D'UN ENTRETIEN. Par conséquent, elle ne doit en aucun cas être ouverte. Une étiquette d'avertissement supplémentaire, relative au laser, est apposée à l'intérieur de l'imprimante. Sécurité relative à l'ozone Emission d'ozone De l'ozone est généré par les imprimantes laser lors du processus d'impression. La production d'ozone a uniquement lieu lorsque l'imprimante procède à des impressions. Limite d'exposition à l'ozone L'imprimante laser Epson génère moins de 3 mg/h en impression continue. Réduction des risques Afin de réduire les risques d'exposition à l'ozone, nous vous recommandons d'éviter les conditions suivantes : D Utilisation de plusieurs imprimantes laser dans un lieu confiné. D Utilisation de l'imprimante lorsque le taux d'humidité est extrêmement faible. Consignes de sécurité 19

EPSON Aculaser C9200 Series Guide d'utilisation A Ventilation insatisfaisante de la pièce. D Impression prolongée et continue dans une des conditions susmentionnées. Emplacement de l'imprimante L'imprimante doit être positionnée de manière à ce que les gaz d'échappement et la chaleur générés soient : projetés à distance du visage de l'utilisateur, D Expulsés du bâtiment aussi rapidement que possible. Précautions de mise sous et hors tension Ne mettez pas l'imprimante hors tension : s'affiche sur l'écran LCD. D Une fois l'imprimante sous tension, attendez queFr d Lorsque le voyant Prête clignote. A Lorsque le voyant Data est allumé ou clignote.

Lorsqu'une impression est en cours. Consignes de sécurité 20

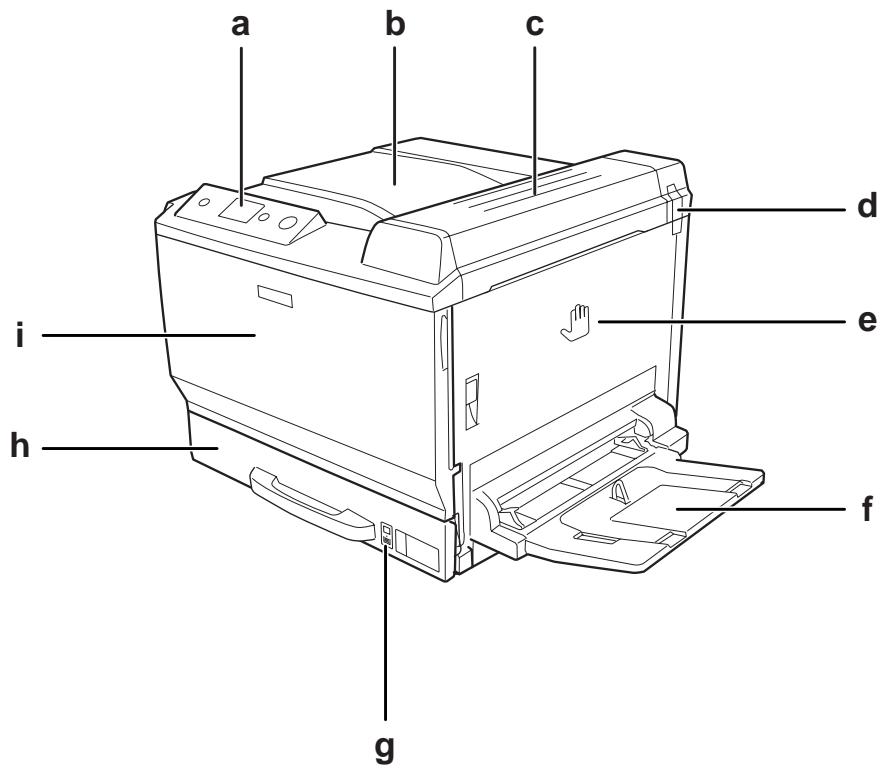

Présentation de l'imprimante Où trouver les informations qui vous intéressent ? Guide d'installation Fournit toutes les instructions relatives à l'assemblage des différentes parties de l'imprimante et à l'installation de son logiciel. Guide d'utilisation (le présent manuel) Fournit des informations détaillées sur les fonctions, les options, l'entretien, le dépannage et les caractéristiques techniques de l'imprimante. Guide réseau Fournit aux administrateurs réseau des informations sur le pilote d’impression et les paramètres réseau. Pour pouvoir consulter ce guide, vous devez l'installer sur le disque dur de votre ordinateur à partir du CD-ROM Utilitaires réseau. *ILest possible que le CD-ROM Utilitaires réseau ne soit pas fourni avec le produit dans certains pays ou certaines régions. Vous pouvez alors installer le Guide du réseau à partir du CD-ROM du logiciel. Guide bourrages Ce guide fournit des solutions concernant les problèmes de bourrage papier de votre imprimante que vous pourriez être amené à consulter régulièrement. Il est recommandé d'imprimer ce guide et de le garder à proximité de l'imprimante. Guide des polices Fournit des informations sur les polices utilisées par l'imprimante. Vous devez copier ce guide ou l’ouvrir directement dans le répertoire suivant sur le CD-ROM du logiciel. Sous Windows : /COMMON/MANUAL/FRA/FNTG Sous Macintosh : MANUAL:FRA:FNTG Aide en ligne du logiciel d'impression Présentation de l'imprimante 21

EPSON Aculaser C9200 Series Guide d'utilisation Cliquez sur Help (Aide) pour obtenir des instructions et des informations détaillées relatives au logiciel d'impression qui contrôle votre imprimante. L'aide en ligne est automatiquement installée lors de l'installation du logiciel d'impression. Composants de l'imprimante Vue avant a. panneau de contrôle b. bac de sortie c. capot B d. filtre à odeurs e. capot A f. bac BM g. indicateur papier h. bac inférieur standard

Présentation de l'imprimante 22

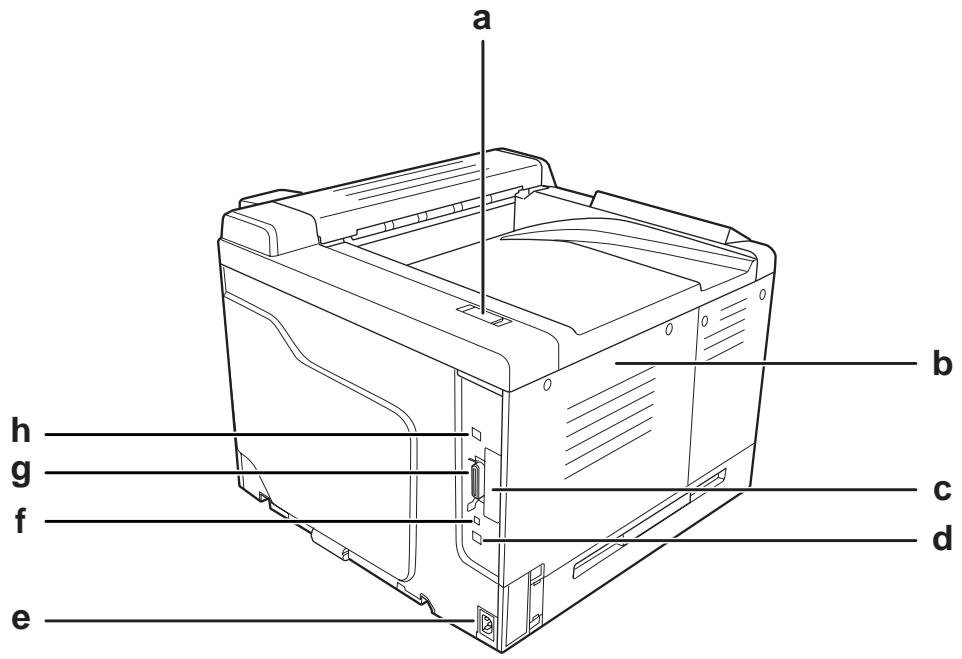

EPSON Aculaser C9200 Series Guide d'utilisation Vue arrière

a. filtre d'échappement b. capot gauche c. cache de la carte d'interface de type B d. connecteur de l'interface Ethernet e. prise secteur f. connecteur de service (uniquement dans le cadre de l'entretien) g. connecteur de l'interface parallèle h. connecteur de l'interface USB Présentation de l'imprimante 23

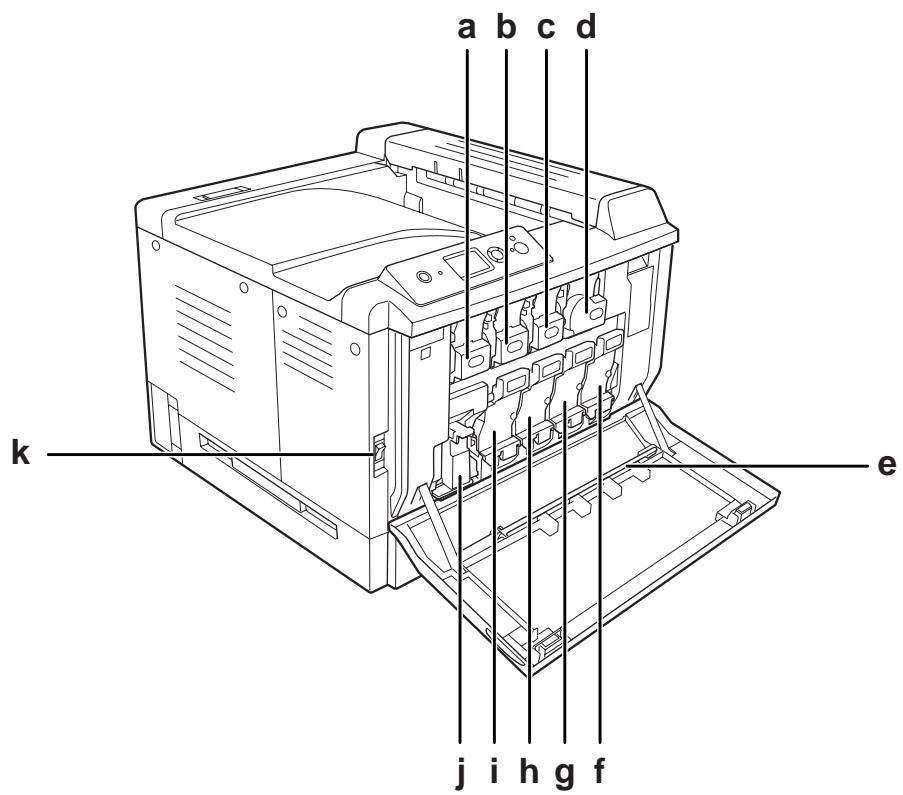

EPSON Aculaser C9200 Series Guide d'utilisation Intérieur de l'imprimante a. cartouche de toner (Yellow (Jaune)) b. cartouche de toner (Magenta) c. cartouche de toner (Cyan) d. cartouche de toner (Black (Noir)) e. barre de nettoyage de la fenêtre d'exposition f. bloc photoconducteur (Black (Noir)) g. bloc photoconducteur (Cyan) h. bloc photoconducteur (Magenta)

i. bloc photoconducteur (Yellow (Jaune))

j. collecteur de toner usagé k. interrupteur Présentation de l'imprimante 24

EPSON Aculaser C9200 Series Guide d'utilisation L capot H m. chemin d'entraînement du papier G Panneau de contrôle

a. écran LCD Affiche les messages d'état de l'imprimante et les menus du panneau de contrôle. Présentation de l'imprimante 25

EPSON Aculaser C9200 Series Guide d'utilisation touche OK touche Précédent touche Haut touche Entrée touche Bas peeos g. voyant Prête (vert) h. voyant Erreur (orange)

i. touche Arrêt/Marche

j. voyant Data (vert) k. touche Annulation Ces touches vous permettent d'accéder aux menus du panneau de contrôle à partir duquel vous pouvez paramétrer l'imprimante et vérifier l'état des consommables. Pour plus d'informations sur l'utilisation de ces touches, reportez-vous à la section « Utilisation des menus du panneau de contrôle » à la page 84. Allumé lorsque l'imprimante est prête, indiquant qu’elle peut recevoir et imprimer des données. Eteint lorsque l'imprimante n’est pas prête à imprimer. Allumé ou clignotant lorsqu'une erreur se produit. Appuyer sur cette touche annule le travail d’impression en cours. Lorsque le voyant d’erreur clignote, appuyez sur cette touche pour effacer l'erreur et activer l’état Prête de l'imprimante. Allumé lorsque les données d'impression sont stockées dans la mémoire tampon (section de la mémoire réservée à la réception de données) de l'imprimante mais pas encore imprimées. Clignotant lors du traitement des données par l'imprimante. Eteint lorsqu'il n’y a pas de données dans la mémoire tampon. Appuyez une fois sur cette touche pour annuler le travail d'impression en cours. Maintenez cette touche enfoncée pendant plus de deux secondes pour supprimer tousles travaux présents dans la mémoire de l'imprimante. Options et consommables Options Vous pouvez augmenter les capacités de l'imprimante en installant les options suivantes. Xi Support d'imprimante (C12C847202) Cette option permet de fixer l'imprimante et de la déplacer facilement grâce aux roulettes. D Unité papier 500 feuilles (C12C802502) Cette unité augmente la capacité de chargement de papier de 500 feuilles. Vous pouvez installer un maximum de trois unités. Présentation de l'imprimante 26

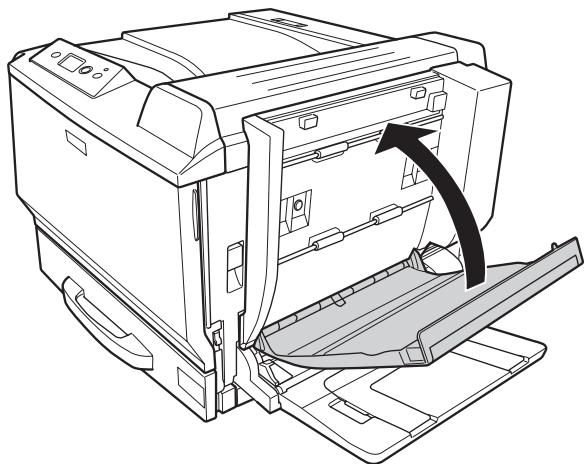

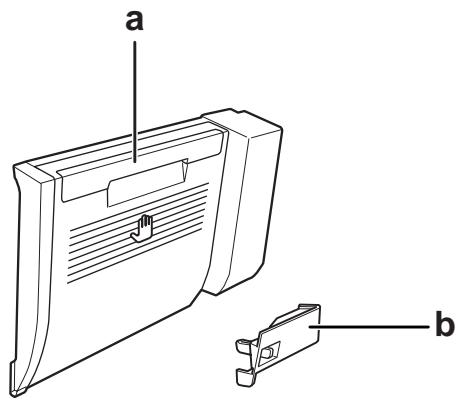

EPSON Aculaser C9200 Series Guide d'utilisation A Unité recto verso (C12C802512) Cette unité permet d'imprimer automatiquement sur les deux faces de la feuille. D Mémoire CompactFlash Cette option vous permet de stocker des fonds de page, d'utiliser la fonction Reserve Job (Gestion des jobs) et d'améliorer l'environnement d'assemblage des impressions. La fonction Reserve Job (Gestion des jobs) vous permet de stocker des travaux d'impression dans la mémoire CompactFlash de l'imprimante et de procéder à leur impression ultérieurement, directement à partir du panneau de contrôle de l'imprimante. La fonction d'assemblage des impressions vous permet d'imprimer des travaux plus volumineux et plus complexes. A Module mémoire Cette option augmente la mémoire de l'imprimante et vous permet ainsi d'imprimer des documents complexes et incluant de nombreux graphiques. La mémoire vive (RAM) de l'imprimante peut être augmentée jusqu’à 768 Mo en ajoutant une barrette DIMM supplémentaire de 512 Mo. Remarque : Veillez à ce que le module de mémoire à double rangée de connexions dont vous faites l'acquisition soit compatible avec les produits EPSON. Pour plus de détails, contactez le magasin dans lequel vous avez acheté l'imprimante ou un technicien EPSON qualifié. Consommables L'état des consommables suivants est contrôlé par l'imprimante. Vous savez ainsi à quel moment vous devez les remplacer. Nom du produit Référence Cartouche de toner (Yellow (Jaune)) 0474 Cartouche de toner (Magenta) 0475 Cartouche de toner (Cyan) 0476 Cartouche de toner (Black (Noir)) 0477 Bloc photoconducteur (Yellow (Jaune)) 1175 Bloc photoconducteur (Magenta) 1176 Bloc photoconducteur (Cyan) 1177 Bloc photoconducteur (Black (Noir)) 1178 Collecteur de toner usagé 0478 Présentation de l'imprimante 27

Tâches d'impression Chargement de papier dans l'imprimante Cette section détaille la procédure de chargement du papier. Si vous utilisez des supports spéciaux, tels que des transparents ou des enveloppes, reportez-vous également à la section « Sélection et utilisation des supports d'impression » à la page 40. Pour les caractéristiques et les détails concernant les types et tailles de papier, reportez-vous à la section « Papier » à la page 267. Bac BM Le bac BM (bac multi-usages) est l'alimentation papier disponible pour différents types de papier, tels que les étiquettes, les enveloppes, le papier épais, le papier EPSON Color Laser Coated Paper (Papier couché laser couleur EPSON) et les transparents Epson Color Laser Transparencies (Transparents laser couleur Epson). Remarque : Pour charger des enveloppes, reportez-vous à la section « Enveloppes » à la page 41.

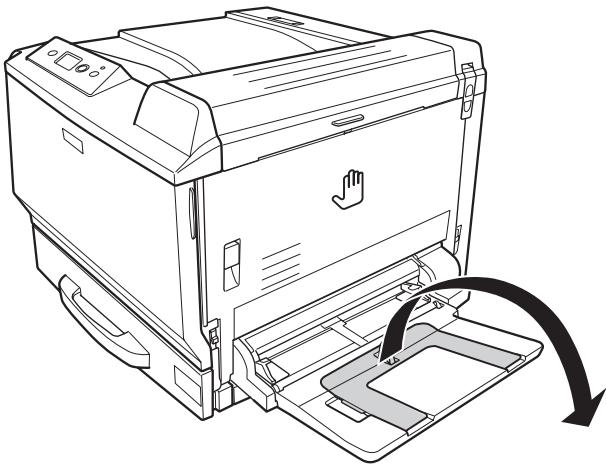

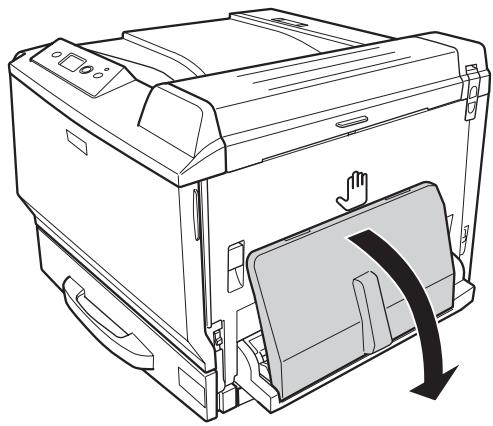

1. Ouvrez le bac BM.

Tâches d'impression 28

EPSON Aculaser C9200 Series Guide d'utilisation

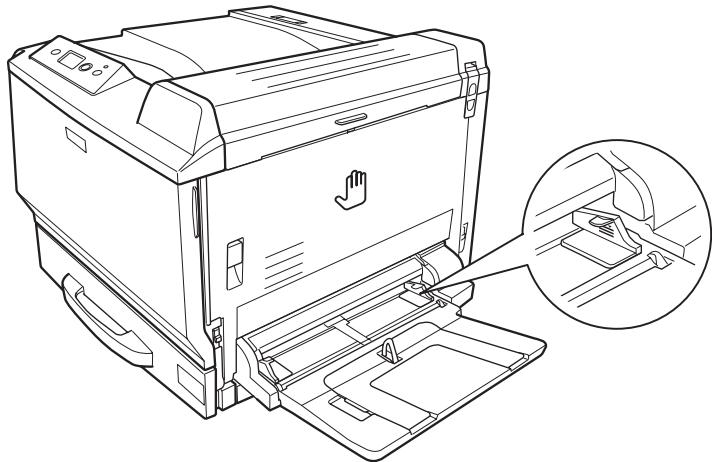

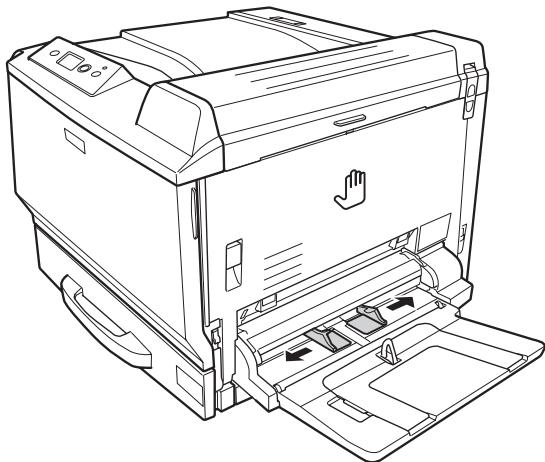

2. Faites glisser les guides papier vers l'extérieur.

Remarque : Si la taille du papier chargé est supérieure à A4, dépliez le bac d'extension du bac BM en fonction de la taille du papier. Tâches d'impression 29

EPSON Aculaser C9200 Series Guide d'utilisation

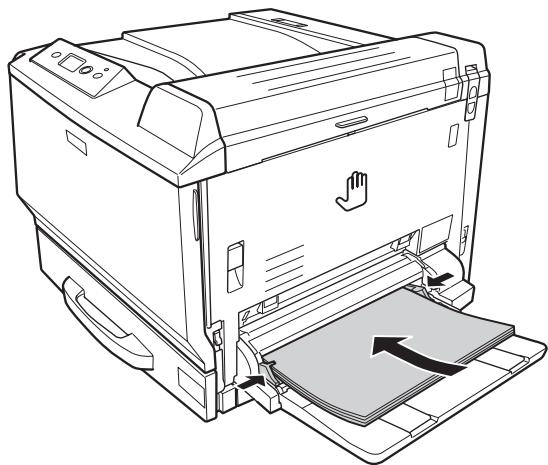

3. Chargez une pile du papier souhaité en orientant le côté imprimable vers le bas. Faites ensuite

glisser les guides papier contre les bords du papier. Remarque : Q Veillez à ce que l'épaisseur de la pile de papier ne dépasse pas le repère. Q Une fois le papier chargé, réglez les paramètres HF Tras Size (Format Bac BM)/ WP Tras Type (Type Bac BM) du panneau de contrôle conformément au format du papier chargé. Pour plus d'informations, reportez-vous à la section « Menu Bac » à la page 90. Bacinférieur standard Ce bac vous permet de disposer d’une seconde source d’alimentation papier en plus du bac BM. Tâches d'impression 30

EPSON Aculaser C9200 Series Guide d'utilisation

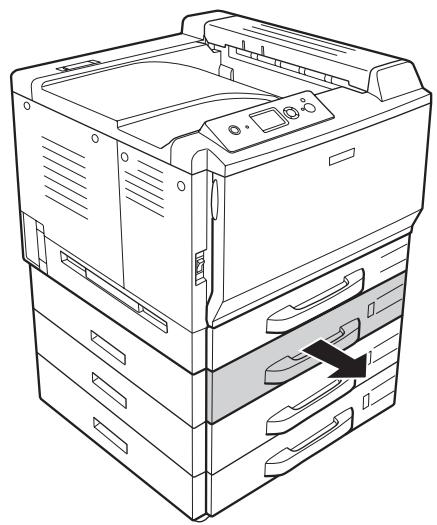

1. Tirez le bac à papier.

Tâches d'impression 31

EPSON Aculaser C9200 Series Guide d'utilisation

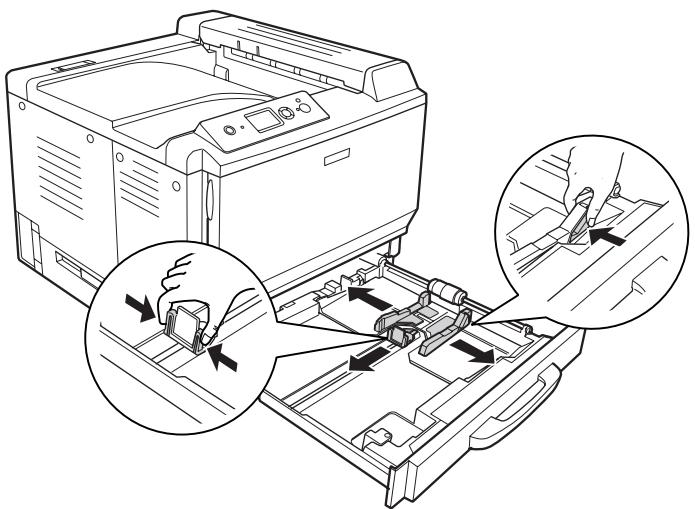

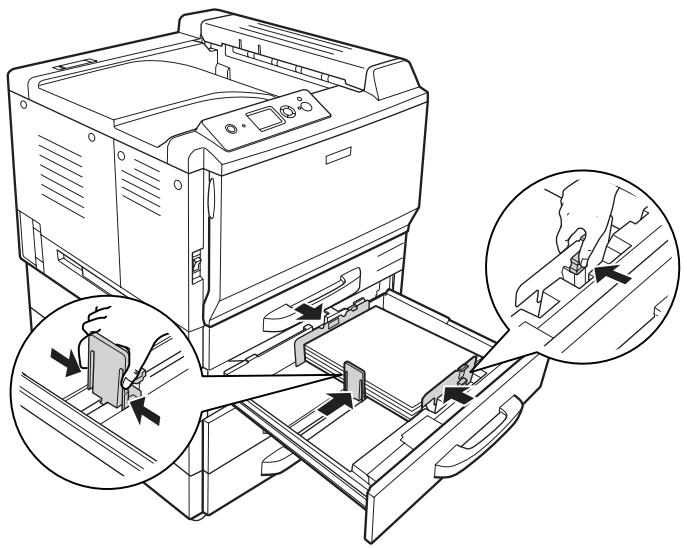

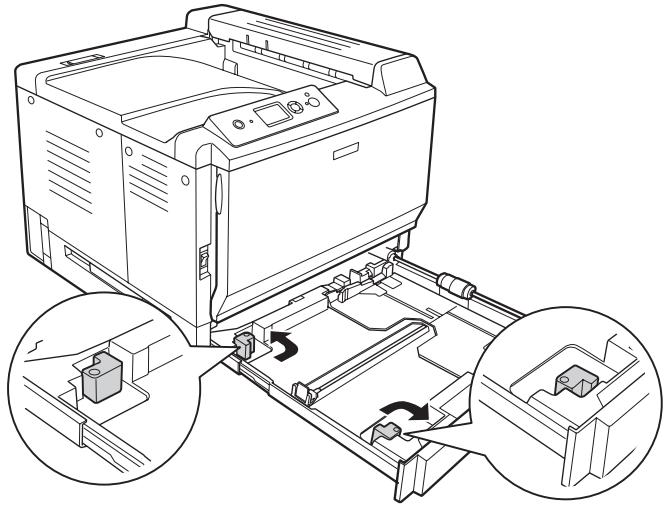

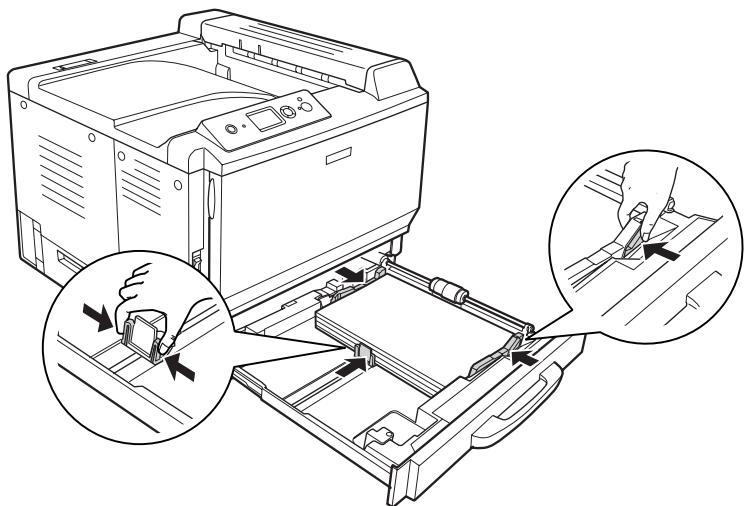

3. Appuyez sur les boutons et faites glisser les guides papier en fonction du papier chargé.

Remarque : Lors du chargement de papier A3F, faites glisser les guides papier aussi loin que possible l'un de l'autre et faites tourner les guides de coin pour les fermer. Tâches d'impression 32

EPSON Aculaser C9200 Series Guide d'utilisation

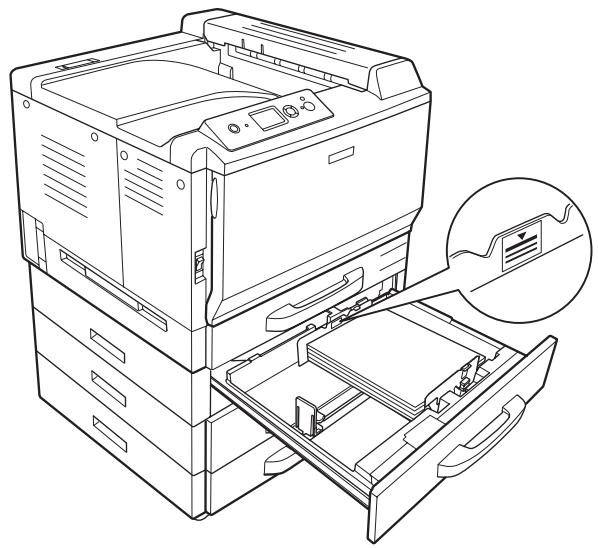

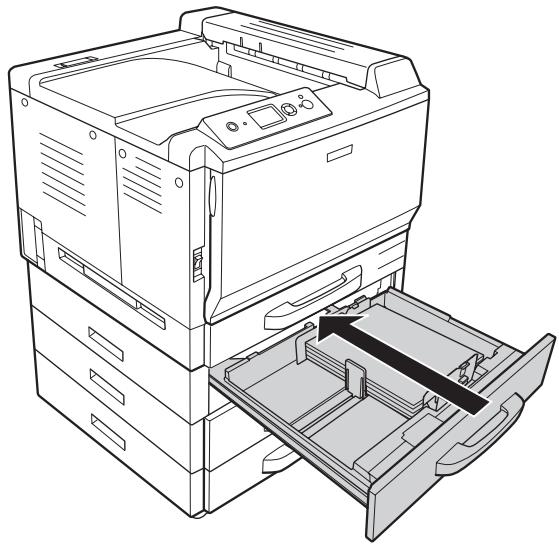

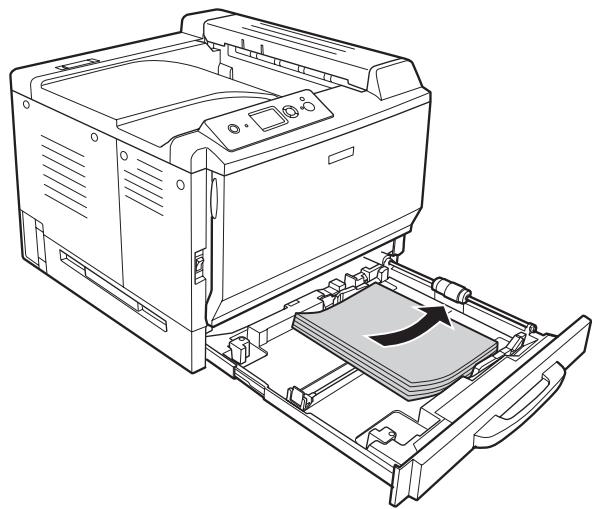

4. Placez une pile du papier souhaité au centre du bac à papier en orientant le côté imprimable vers

le haut. Remarque : Veillez à ce que l'épaisseur de la pile de papier ne dépasse pas le repère. Tâches d'impression 33

EPSON Aculaser C9200 Series Guide d'utilisation

5. Appuyez sur les boutons et faites glisser les guides papier en fonction du papier chargé.

Tâches d'impression 34

EPSON Aculaser C9200 Series Guide d'utilisation

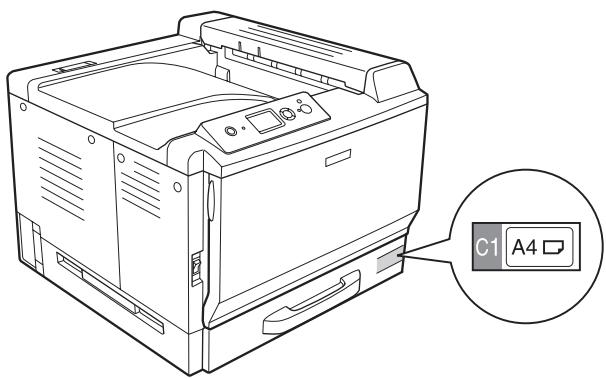

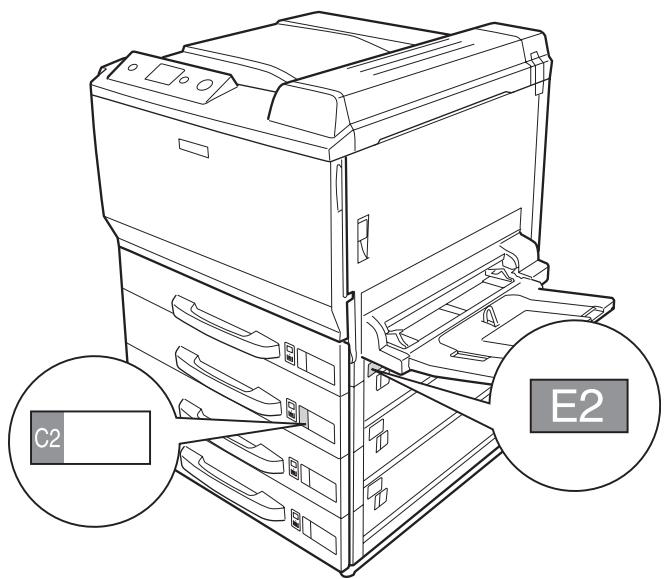

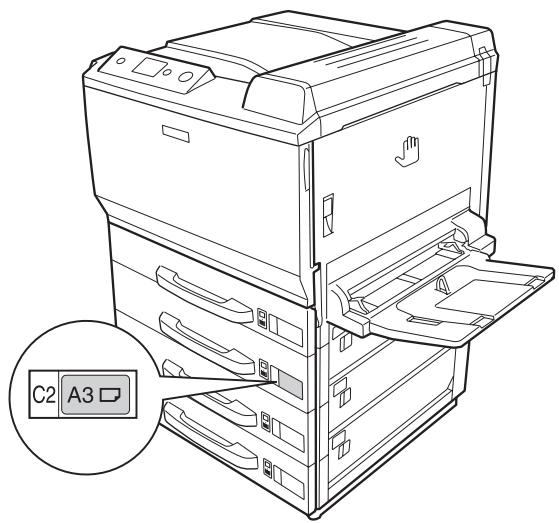

7. Apposez l'étiquette correspondant à la taille du papier sur la partie avant du bac à papier.

Remarque : Une fois le papier chargé, réglez les paramètres! ttel Size (Taille Bac 1)A ttel Type (Type Bac 1) du panneau de contrôle conformément au format et au type du papier chargé. Pour plus d'informations, reportez-vous à la section « Menu Bac » à la page 90. Unité papier en option Remarque : Les instructions suivantes indiquent comment charger du papier dans le bac à papier 2.

1. Tirez le bac à papier.

Tâches d'impression 35

EPSON Aculaser C9200 Series Guide d'utilisation

2. Appuyez sur les boutons et faites glisser les guides papier en fonction du papier chargé.

Tâches d'impression 36

EPSON Aculaser C9200 Series Guide d'utilisation

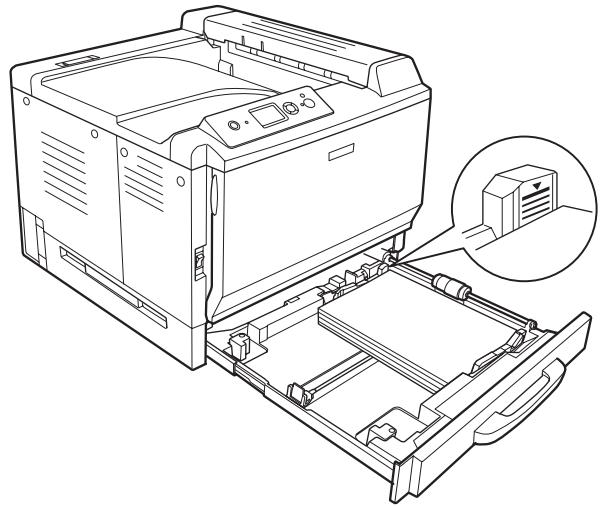

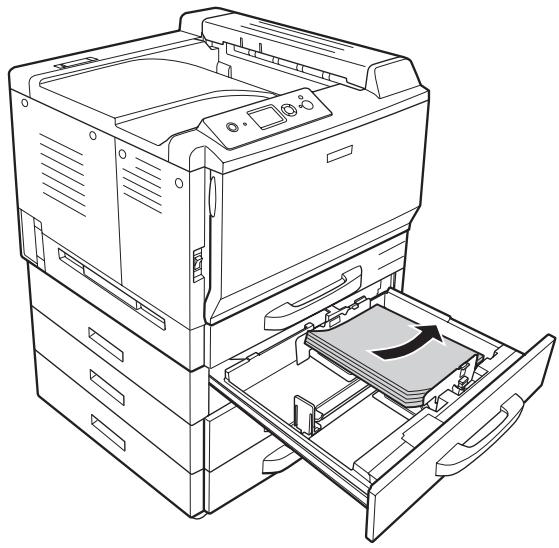

3. Placez une pile du papier souhaité au centre du bac à papier en orientant le côté imprimable vers

le haut. Remarque : Veillez à ce que l'épaisseur de la pile de papier ne dépasse pas le repère. Tâches d'impression 37

EPSON Aculaser C9200 Series Guide d'utilisation

4. Appuyez sur les boutons et faites glisser les guides papier en fonction du papier chargé.

Tâches d'impression 38

EPSON Aculaser C9200 Series Guide d'utilisation Apposez l'étiquette correspondant à la taille du papier sur la partie avant du bac à papier. Remarque : Une fois le papier chargé, réglez les paramètres! Éize (Taille Bac 2) ttes Type (Type Bac 2) du panneau de contrôle conformément au format et au type du papier chargé. Pour plus d'informations, reportez-vous à la section « Menu Bac » à la page 90. Bac de sortie Le bac de sortie est situé sur le dessus de l'imprimante. Du fait que les impressions sortent avec le recto tourné vers le bas, ce bac est également nommé bac de sortie face dessous. Lors de l'utilisation de papier ordinaire, il est possible d'empiler un maximum de 500 feuilles. Tâches d'impression 39

EPSON Aculaser C9200 Series Guide d'utilisation Sélection et utilisation des supports d'impression Vous pouvez utiliser des supports spéciaux, tels que des étiquettes, des enveloppes, du papier épais, du papier EPSON Color Laser Coated Paper (Papier couché laser couleur EPSON) et des transparents Epson Color Laser Transparencies (Transparents laser couleur Epson). Vous devez définir les paramètres relatifs au papier lors du chargement de supports spéciaux. Vous pouvez également définir ces paramètres dans le menu raz Haru (Menu Bac) du panneau de contrôle. Reportez-vous à la section « Menu Bac » à la page 90. Remarque : La qualité d'un type particulier ou d'une marque particulière de support peut à tout moment être modifiée par son fabricant. EPSON ne peut donc garantir la qualité de quelque type de support que ce soit. Procédez toujours à des essais avant d'acheter de grandes quantités de papier ou d'imprimer des travaux importants. Labels (Etiquettes) Etiquettes disponibles : d Etiquettes conçues pour les imprimantes laser ou les photocopieurs à papier ordinaire D Etiquettes qui recouvrent la totalité de la surface du support et ne sont séparées par aucun espace. Alimentation papier disponible : D BacBM Paramètres du pilote d'impression : Paper Size (For- A4, LT mat papier) : Paper Source MP Tray (Bac BM) (Alimentation) : Paper Type (TypeLabels (Etiquettes) de support) : Tâches d'impression 40

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : D Selon la qualité des étiquettes, l'environnement d'impression ou la procédure d'impression, les enveloppes risquent d'être froissées. Effectuez un test avant de lancer l'impression de plusieurs étiquettes. D L'impression recto-verso n'est pas disponible pour les étiquettes. Posez une feuille de papier sur chaque feuille d'étiquettes et appuyez. Si le papier colle, ne chargez pas les étiquettes dans l'imprimante. Enveloppes Enveloppes disponibles : D Enveloppes dépourvues de colle ou d'adhésif re] Attentions N'utilisez pas d'enveloppes à fenêtre. Le plastique de la plupart des enveloppes à fenêtre risque de fondre. Alimentation papier disponible : D BacBM Paramètres du pilote d'impression : Paper Size (For- Mon, C10, DL, C5, C6, IB5 mat papier) : Tâches d'impression 41

EPSON Aculaser C9200 Series Guide d'utilisation Paper Source MP Tray (Bac BM) (Alimentation) : Remarque : D Selon la qualité des enveloppes, l'environnement d'impression ou la procédure d'impression, les enveloppes risquent d'être froissées. Effectuez un test avant de lancer l'impression de plusieurs enveloppes. D La fonction d'impression recto-verso n'est pas disponible pour les enveloppes. Qi Lors de l'impression sur des enveloppes, ouvrez le capot A et le capot B, puis appuyez à fond sur les leviers de relâchement situés des deux côtés de l'unité de fusion. Cela peut permettre de réduire le froissement des enveloppes. Lors de l'utilisation de papier autre que des enveloppes, veillez à relever les leviers.

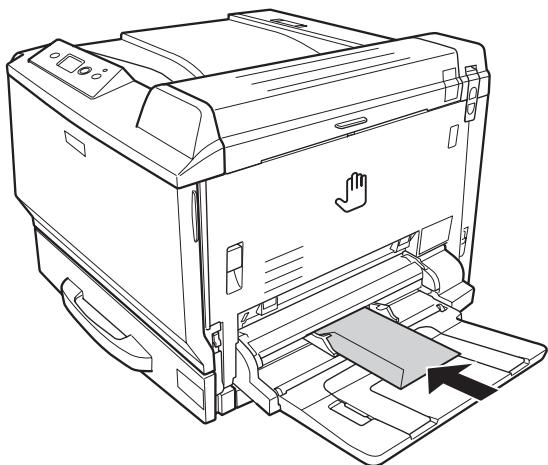

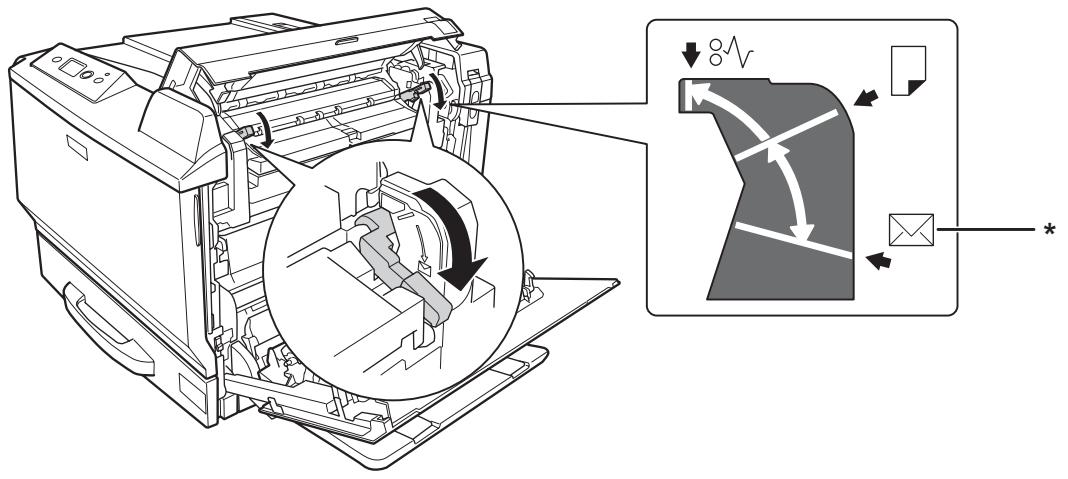

• position enveloppe En] Avertissements Sauf mention contraire dans le présent guide, veillez à ne pas toucher l'unité de fusion qui porte la mention ATTENTION TEMPERATURE ELEVEE, ni la zone environnante. Si l'imprimante vient d'être utilisée, l'unité de fusion et la zone environnante sont probablement très chaudes. Si vous devez toucher ces zones, attendez 30 minutes de manière à ce que la chaleur se dissipe. papier épais Alimentation papier disponible : Tâches d'impression 42

EPSON Aculaser C9200 Series Guide d'utilisation D BacBM Paramètres du pilote d'impression : Paper Size (For- A4, A3, A5, B4, B5, LT, HLT, LGL, GLT, GLG, B, EXE, F4, A3F mat papier) : Paper Source MP Tray (Bac BM) (Alimentation) : Paper Type (TypeThick (Epais)/Thick (Back) (Epais (Verso)) (pour le papier dont le grammage de support) : est compris entre 91 et 150 g/m°), Extra Thick (Très épais)/Extra Thick (Back) (Très épais (Verso)) (pour le papier dont le grammage est compris entre 151 et 209 g/m°), Super Thick (Super-épais)/Super Thick (Back) (Super-épais (Verso)) (pour le papier dont le grammage est compris entre 210 et 256 g/m°) EPSON Color Laser Coated Paper (Papier couché laser couleur EPSON) Alimentation papier disponible : O BacBM Paramètres du pilote d'impression : Paper Size (For- A4, A3 mat papier) : Paper Source MP Tray (Bac BM) (Alimentation) : Paper Type (TypeCoated (Couché), Coated (Back) (Couché (Verso)) de support) : Remarque : Le papier EPSON Color Laser Coated Paper (Papier couché laser couleur EPSON) peut ne pas être correctement chargé, selon la température et le taux d'humidité, car il est couché avec des matériaux spéciaux. Si cela se produit, chargez une feuille à la fois à partir du bac BM. Tâches d'impression 43

EPSON Aculaser C9200 Series Guide d'utilisation EPSON Color Laser Transparencies (Transparents laser couleur EPSON) Alimentation papier disponible : O BacBM Paramètres du pilote d'impression : Paper Size (For- A4 mat papier) : Paper Source MP Tray (Bac BM) (Alimentation) : Paper Type (TypeTransparency (Transparent) de support) : Remarque : La fonction d'impression recto-verso n’est pas disponible lorsque vous utilisez des transparents. Format personnalisé Format papier disponible : D 90 x 139,7 mm à 311,2 x 1 200 mm Alimentation papier disponible : D BacBM Paramètres du pilote d'impression : Paper Size (For- User Defined Size (Format personnalisé) mat papier) : Paper Source MP Tray (Bac BM) (Alimentation) : Tâches d'impression 44

EPSON Aculaser C9200 Series Guide d'utilisation Paper Type (TypeNormal, Normal (Back) (Normal (Verso)), Transparency (Transparent), de support) : Labels (Etiquettes), Thick (Epais), Thick (Back) (Epais (Verso)), Extra Thick (Très épais), Extra Thick (Back) (Très épais (Verso), Super Thick (Super-épais), Super Thick (Back) (Super-épais (Verso)), Coated (Couché), Coated (Back) (Couché (Verso)) Remarque : D Selon la qualité du papier de format non standard, l'environnement d'impression ou la procédure d'impression, le papier risque de se positionner de travers. Effectuez un test avant de lancer l'impression d'un lot de papier de format non standard. D Sous Windows, accédez au pilote d'impression, puis sélectionnez User Defined Size (Format personnalisé) dans la liste Paper Size (Format papier) de l'onglet Basic Settings (Principal). Dans la boîte de dialogue Format personnalisé, définissez les paramètres Largeur papier, Longueur papier et Unité en fonction du papier sélectionné. Cliquez ensuite sur OK pour enregistrer votre format personnalisé. 1 Sous Mac OS X version 10.4 ou plus récente, procédez comme suit pour enregistrer le format de papier personnalisé.

1. Ouvrez la zone de dialogue Page Setup (Mise en page).

2. Sélectionnez Manage Custom Sizes (Gérer les formats personnalisés) dans la liste déroulante

4. Double-cliquez sur Untitled (Sans titre) et saisissez le nom du paramètre.

5. Spécifiez le format de papier et cliquez sur OK.

A Sous Mac OS X 10.3.9, procédez comme suit pour enregistrer le format de papier personnalisé.

1. Ouvrez la zone de dialogue Page Setup (Mise en page).

2. Sélectionnez Custom Page Size (Format papier personnalisé) dans la liste déroulante Settings

3. Cliquez sur New (Nouveau).

4. Saisissez le nom du paramètre et spécifiez le format de papier, puis cliquez sur OK.

Tâches d'impression 45

EPSON Aculaser C9200 Series Guide d'utilisation Q Ilest uniquement possible d'utiliser les formats de papier avec le pilote d'impression avec lequel ils ont été enregistrés. Les paramètres ne sont disponibles que pour l'imprimante pour laquelle ils ont été enregistrés, même si le pilote d'impression est configuré pour plusieurs imprimantes. Q Lors du partage de l'imprimante au niveau d'un réseau, vous ne pouvez pas créer de format défini par l'utilisateur au niveau du client. Q Sivous ne pouvez pas utiliser le pilote d'impression comme expliqué ci-dessus, accédezauFrintins Menu (Menu Impression) du panneau de contrôle de l'imprimante et sélectionnez CT" (personnalisé) pour le paramètre Fa ze (Format Papier). Annulation d'un travail d'impression Depuis l'imprimante Appuyez sur la touche fi Annulation du panneau de contrôle de l'imprimante. Depuis l'ordinateur Pour les utilisateurs de Windows Double-cliquez sur l'icône de votre imprimante dans la barre des tâches. Sélectionnez le travail dans la liste, puis cliquez sur Cancel (Annuler) dans le menu Document. Status Owner Pages test 1 |Cancels the selected documents. Tâches d'impression 46

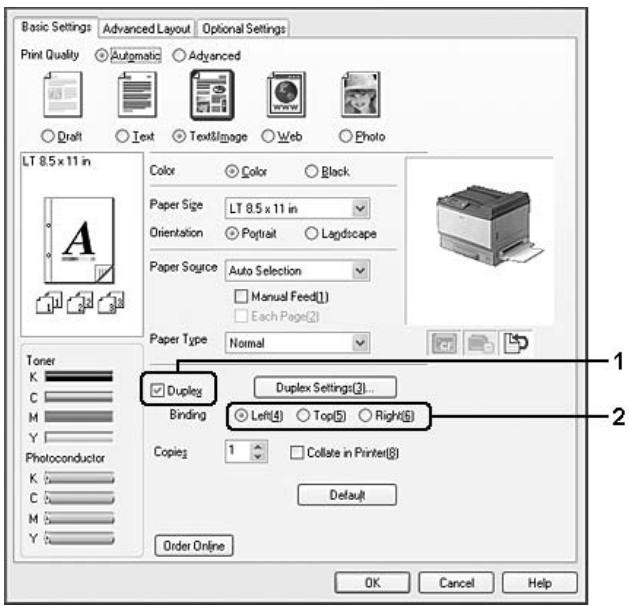

EPSON Aculaser C9200 Series Guide d'utilisation Pour les utilisateurs de Mac OS X Ouvrez Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) et double-cliquez sur votre imprimante dans la liste d'imprimantes. Sélectionnez ensuite le travail dans la liste, puis sélectionnez Delete Job (Supprimer le travail) dans le menu Jobs (Travaux). Définition de la qualité d'impression Vous pouvez modifier la qualité d'impression grâce aux paramètres du gestionnaire d'impression. Le paramètre Automatic (Automatique) vous permet de sélectionner un mode d'impression adapté à vos objectifs d'impression. Le pilote d'impression sélectionne les paramètres optimaux en fonction du mode d'impression sélectionné. Le paramètre Advanced (Avancé) vous permet de disposer de davantage d'options de paramétrage. Remarque : L'aide en ligne du gestionnaire d'impression fournit des informations détaillées sur les paramètres de l'imprimante. Utilisation du paramètre Automatique Pour les utilisateurs de Windows

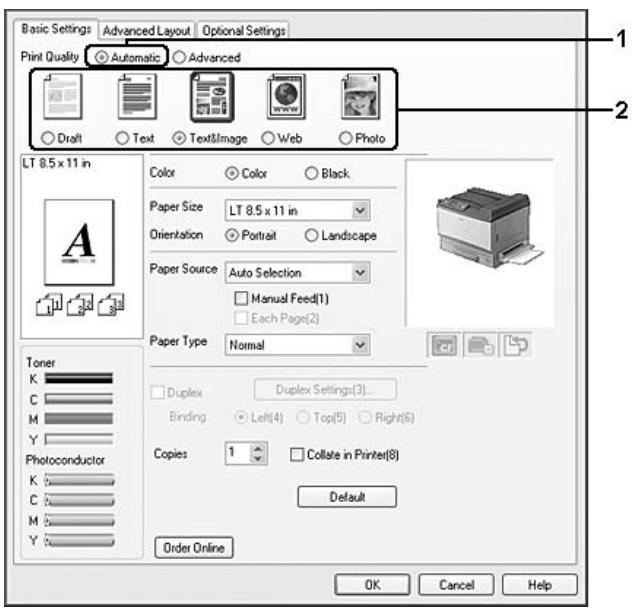

1. Cliquez sur l'onglet Basic Settings (Principal).

Tâches d'impression 47

EPSON Aculaser C9200 Series Guide d'utilisation

2. Cliquez sur Automatic (Automatique) et sélectionnez la qualité d'impression souhaitée.

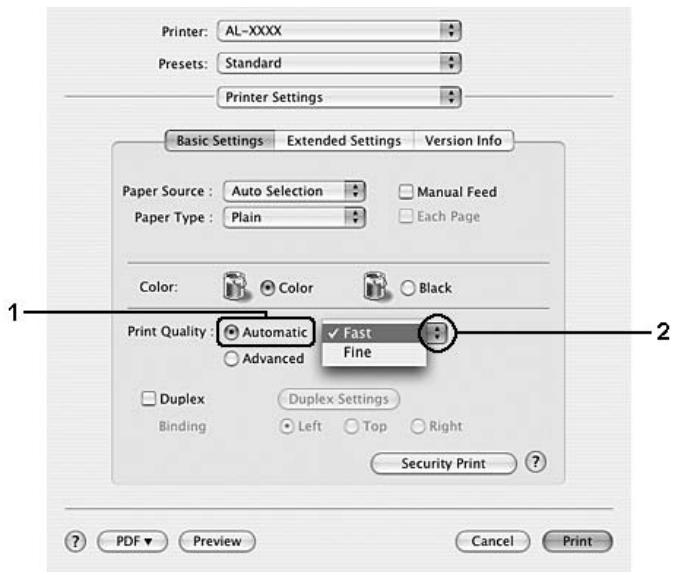

Pour les utilisateurs de Mac OS X 10.5

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Basic Settings (Principal). Tâches d'impression 48

EPSON Aculaser C9200 Series Guide d'utilisation

3. Sélectionnez la résolution souhaitée dans la liste déroulante Print Quality (Qualité).

© Cor) re) ES) Remarque : Veillez à ce que l'option Automatic (Standard) (Automatique (Standard)) ou Automatic (High Quality) (Automatique (Haute qualité)) soit sélectionnée dans la liste déroulante Mode. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal).

3. Sélectionnez Automatic (Automatique), puis la résolution souhaitée dans la liste déroulante.

Printer: CALDOOX Presers: (Standard Printer sEtungs E) TRE SeNMGEN Extended Setings | Version info Paper Source CManual Feed Paper Type an ec Don 1—= ri Qutsy (© nom) En) ——— 2 Daanced À rire

Duplex Set Cam ) © © CPFr) Creer Ca) Tâches d'impression 49

EPSON AcuLaser C9200 Series Guide d'utilisation Utilisation du paramètre Avancé Pour les utilisateurs de Windows

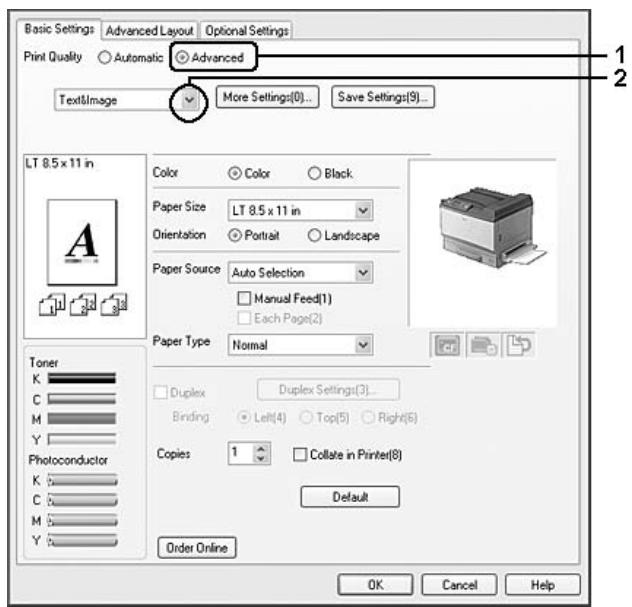

1. Cliquez sur l'onglet Basic Settings (Principal).

2. Sélectionnez l'option Advanced (Avancé). Choisissez ensuite le paramètre approprié dans la

liste en fonction du type de document ou d'image à imprimer. Testing RECUES Bon Senna | Advanced Lao | OpinalSetngs)

6) Mae Satdt] (Save Sears

RCE PæerSe [LrgSuten + Sn oran O ue Ge à (CI Mers Fest) Paper Type [Noumal v cn (CE Donne ICS CS Lorsque vous choisissez un paramètre prédéfini, les autres paramètres, tels que Print Quality (Qualité) et Screen (Type d'impression) sont définis automatiquement. Les modifications sont affichées dans la liste des paramètres sélectionnés de la boîte de dialogue Setting Information (Déf. infos). Cette boîte de dialogue s'affiche lorsque vous cliquez sur le bouton Setting Info. (Déf. infos.) de l'onglet Optional Settings (Options). Pour les utilisateurs de Mac OS X 10.5

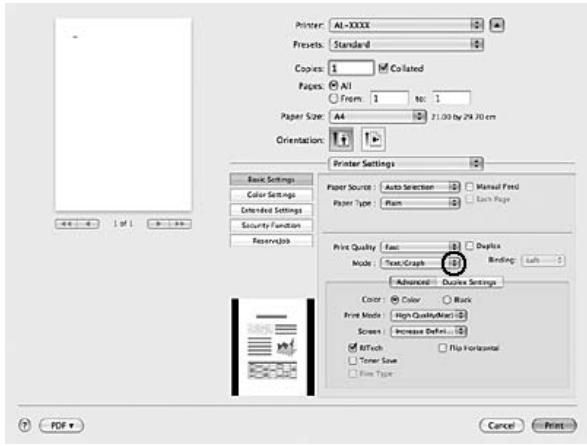

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Basic Settings (Principal). Tâches d'impression 50

EPSON Aculaser C9200 Series Guide d'utilisation

3. Sélectionnez le paramètre adapté dans la liste déroulante Mode, en fonction du type de document

ou d’image à imprimer. © Cw re) CS) Lorsque vous choisissez un paramètre prédéfini, les autres paramètres, tels que Print Quality (Qualité) et Screen (Type d'impression) sont définis automatiquement. Les modifications sont affichées dans la liste déroulante Summary (Résumé) de la zone de dialogue Print (Imprimer). Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal). Tâches d'impression 51

EPSON Aculaser C9200 Series Guide d'utilisation Sélectionnez Advanced (Avancé), puis sélectionnez le paramètre adapté dans la liste déroulante, en fonction du type de document ou d’image à imprimer. Printer, (AO LE) LE] Presets: (Sand mer serimgs E) GESESEMEN Extended Serings | Version info Paper Source C Manual Feed Paper Type ce Doc om 1 Css Doupex ET Cave) © © CD) Gen LTD) Lorsque vous choisissez un paramètre prédéfini, les autres paramètres, tels que Print Quality (Qualité) et Screen (Type d'impression) sont définis automatiquement. Les modifications sont affichées dans la liste déroulante Summary (Résumé) de la zone de dialogue Print (Imprimer). Personnalisation des paramètres d'impression Si vous devez modifier des paramètres détaillés, sélectionnez-les manuellement. Pour les utilisateurs de Windows

Cliquez sur l'onglet Basic Settings (Principal). Sélectionnez Advanced (Avancé), puis cliquez sur More Settings (Plus d'options). Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne. Cliquez sur OK. Pour les utilisateurs de Mac OS X 10.5

Ouvrez la zone de dialogue d'impression. Tâches d'impression 52

EPSON Aculaser C9200 Series Guide d'utilisation Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez sur le bouton Basic Settings (Principal). Sélectionnez l'onglet Advanced (Avancé), puis définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, cliquez sur le bouton (9). Cliquez sur le bouton Color Settings (Paramètres couleur), puis définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, cliquez sur le bouton (9). Pour les utilisateurs de Mac OS X version 10.4 ou antérieure Ouvrez la zone de dialogue Print (Imprimer). Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et sélectionnez ensuite l’onglet Basic Settings (Principal). Sélectionnez Advanced (Avancé), puis cliquez sur More Settings (Plus d'options). Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, cliquez sur le bouton O- Cliquez sur OK. Enregistrement des paramètres Vous pouvez enregistrer les paramètres personnalisés. Remarque :

Vous ne pouvez pas utiliser le nom d'un paramètre prédéfini pour vos paramètres personnalisés. Il est uniquement possible d'utiliser les paramètres personnalisés avec le pilote d'impression avec lequel ils ont été enregistrés. Les paramètres ne sont disponibles que pour l'imprimante pour laquelle ils ont été enregistrés, même si le pilote d'impression est configuré pour plusieurs imprimantes. Vous ne pouvez pas supprimer des paramètres prédéfinis. Pour les utilisateurs de Windows Remarque : Si l'imprimante est partagée au sein d'un réseau, l'option Save Settings (Enregistrer) est grisée et vous ne pouvez pas créer de paramètre personnalisé au niveau du client.

Cliquez sur l'onglet Basic Settings (Principal). Tâches d'impression

2. Sélectionnez Advanced (Avancé), puis cliquez sur Save Settings (Enregistrer) pour ouvrir la

boîte de dialogue Custom Settings (Configuration personnalisée).

3. Saisissez le nom de vos paramètres personnalisés dans le champ Name (Nom) et cliquez ensuite

sur Save (Enregistrer). Vos paramètres s'affichent alors dans la liste de l'onglet Basic Settings (Principal). Remarque : Pour supprimer un paramètre personnalisé, suivez les étapes 1 et 2, sélectionnez le paramètre dans la boîte de dialogue Custom Settings (Configuration personnalisée) et cliquez sur Delete (Supprimer). Vous pouvez créer de nouveaux paramètres dans la boîte de dialogue More Settings (Plus d'options). Lors de la création de nouveaux paramètres, l'option Custom Settings (Configuration personnalisée) apparaît dans la liste de l'onglet Basic Settings (Principal). Le paramètre original n'est alors pas écrasé. Enregistrez les nouveaux paramètres sous un nouveau nom. Pour les utilisateurs de Mac OS X

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Cliquez sur Save (Enregistrer) ou Save As (Enregistrer sous) sous Presets (Préréglage).

3. Saisissez le nom de vos paramètres personnalisés dans le champ Name (Nom) et cliquez ensuite

sur OK. Les paramètres apparaissent alors dans la liste déroulante Presets (Préréglage). Remarque : Pour supprimer un paramètre personnalisé, sélectionnez le paramètre, puis Delete (Supprimer) dans la liste déroulante Presets (Préréglage). Mode d'économie de toner Pour réduire la quantité de toner utilisée lors de l'impression de documents, vous pouvez imprimer des brouillons en utilisant le mode d'économie de toner. Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Basic Settings (Principal).

Tâches d'impression 54

EPSON Aculaser C9200 Series Guide d'utilisation

2. Sélectionnez Advanced (Avancé), puis cliquez sur More Settings (Plus d'options) pour ouvrir

la boîte de dialogue More Settings (Plus d'options).

3. Activez la case à cocher Toner Save (Economie de toner) et cliquez sur OK.

Pour les utilisateurs de Mac OS X 10.5

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Basic Settings (Principal).

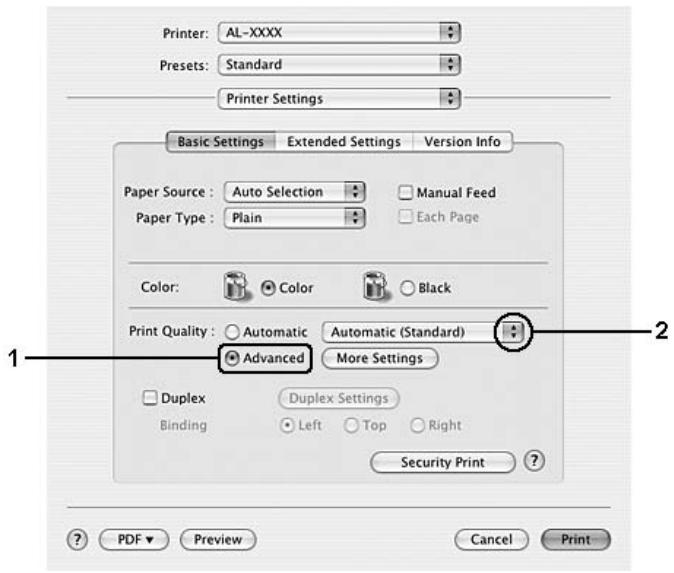

3. Sélectionnez l'onglet Advanced (Avancé), puis activez la case à cocher Toner Save (Economie

de toner). Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal).

3. Sélectionnez Advanced (Avancé), puis cliquez sur More Settings (Plus d'options).

4. Activez la case à cocher Toner Save (Economie de toner) et cliquez sur OK.

Mode de compatibilité avec les modèles en noir et blanc Si les événements suivants surviennent lors de l'impression en noir et blanc, activez la case à cocher Monochrome Model Compatibility (Compatibilité avec les modèles en noir et blanc) de l'écran des paramètres avancés du pilote d'impression. Le texte et les lignes sont trop fins. d Les données à imprimer sont de trop grande taille. Remarque : Ce mode permet de réduire la quantité de toner utilisé. Tâches d'impression 55

EPSON AcuLaser C9200 Series Guide d'utilisation Définition de la disposition avancée Impression recto verso (avec l'unité recto verso) Cette fonction vous permet d'imprimer automatiquement sur les deux faces du papier en installant l'unité recto verso en option. Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Basic Settings (Principal).

2. Activez la case à cocher Duplex (Recto/Verso) et sélectionnez ensuite l'option Left (Gauche),

Pape Sauce [ao Soon Diousrel) Pare [Noms Lrasatta Dre One Danx Remarque : La case à cocher Duplex (Recto/Verso) apparaît uniquement lorsque l'unité recto verso est reconnue par le pilote d'impression. Si l'unité n'est pas reconnue, vérifiez que l'option est réglée sur Installed (Installé) au niveau de l'onglet Optional Settings (Options). Si nécessaire, mettez manuellement à jour les informations relatives à l'option installée. Pour plus d'informations, reportez-vous à la section « Configuration des options » à la page 229. Si vous souhaitez définir des paramètres détaillés, cliquez sur Duplex Settings (Configurer Recto/Verso) pour ouvrir la boîte de dialogue Duplex Settings (Configurer Recto/Verso). Tâches d'impression 56

EPSON Aculaser C9200 Series Guide d'utilisation

4. Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous

Pour les utilisateurs de Mac OS X 10.5 Ouvrez la zone de dialogue d'impression. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez sur le bouton Basic Settings (Principal). Activez la case à cocher Duplex (Recto/Verso) et sélectionnez ensuite l'option Left (Gauche), Top (Haut) ou Right (Droite) pour la position de la reliure. Si vous souhaitez définir des paramètres détaillés, sélectionnez l'onglet Duplex Settings (Configurer Recto/Verso). Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal). Tâches d'impression 57

EPSON Aculaser C9200 Series Guide d'utilisation

3. Activez la case à cocher Duplex (Recto/Verso) et sélectionnez ensuite l'option Left (Gauche),

4. Si vous souhaitez définir des paramètres détaillés, cliquez sur Duplex Settings (Configurer

Recto/Verso) pour ouvrir la zone de dialogue Duplex Settings (Configurer Recto/Verso).

5. Définissezles paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous

Modification de l'organisation d'une impression Cette fonction vous permet d'imprimer plusieurs pages sur des feuilles de papier simples. Pour les utilisateurs de Windows

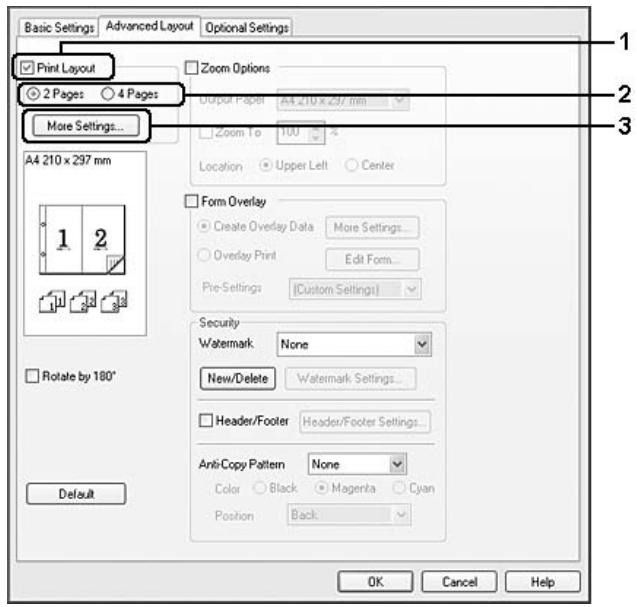

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

2. Activez la case à cocher Print Layout (Organisation) et sélectionnez le nombre de pages que

vous souhaitez imprimer sur une feuille de papier. Tâches d'impression 58

EPSON AcuLaser C9200 Series Guide d'utilisation

3. Si vous souhaitez définir des paramètres détaillés, cliquez sur More Settings (Plus d'options).

La boîte de dialogue Print Layout Settings (Configurer organisation) s'affiche. mer ; Cine a 5 Cases] } 3; — D Foum Ovetiay [112 eee) Vesnet lies ä CJAotate by 160 ae 3

4. Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous

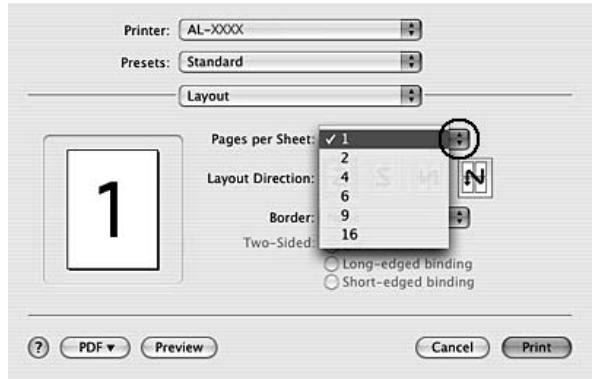

Pour les utilisateurs de Mac OS X

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Layout (Disposition) dans la liste déroulante.

Printer: (AL Presets: (Suandard LL) ——— 5 D Pages per Sheet JPA] © Ertr) Creer) Car) Sélectionnez le nombre de pages à imprimer sur une feuille dans la liste déroulante. Tâches d'impression

4. Cliquez sur Print (Imprimer).

Redimensionnement des impressions Cette fonction vous permet d'agrandir ou de réduire le document. Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

2. Activez la case à cocher Zoom Options (Impression proportionnelle).

Base Sanrgn| AdvorcoëLayou | pren Seings Dpt OupuPpn (at n0x 27m À Dizsen te Locsian © UpperLat © Cane CF Ovetsy Cifotste y 160° NowDaie Host Fose Arc Paten [None Ne Ce)

3. Si vous souhaitez redimensionner automatiquement les pages en fonction du papier utilisé pour

l'impression, sélectionnez le format de papier souhaité dans la liste déroulante Output Paper (Format papier). Si vous souhaitez redimensionner les pages conformément à un taux d'agrandissement précis, activez la case à cocher Zoom To (Zoom à) et définissez le pourcentage d'agrandissement. Vous pouvez également sélectionner le format de papier imprimé.

4. Sélectionnez Upper Left (Haut-Gauche) (pour imprimer une image réduite en haut à gauche

de la page) ou Center (Centre) (pour imprimer une image réduite centrée) dans la section Location (Position). Remarque : Ce paramètre n'est pas disponible lorsque la case à cocher Zoom To (Zoom à) est activée. Tâches d'impression 60

Pour les utilisateurs de Mac OS X Remarque : D Le taux d'agrandissement ou de réduction est automatiquement défini, en fonction du format de papier sélectionné. A Cette fonction n'est pas disponible sous Mac OS X 10.3.9.

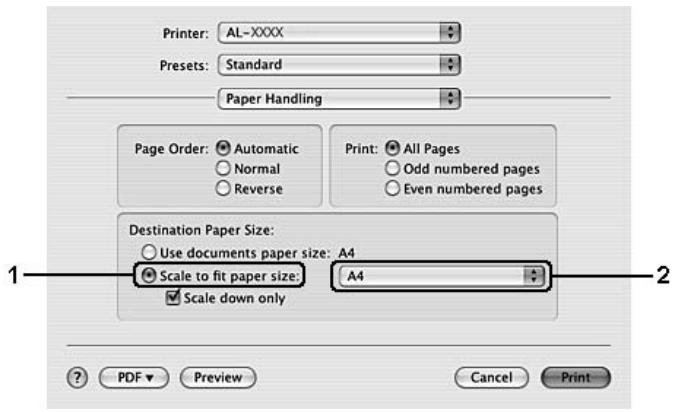

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Paper Handling (Alimentation en papier) dans la liste déroulante.

3. Sélectionnez Scale to fit paper size (Cadrer pour adapter au format de papier) et

sélectionnez le format de papier souhaité à partir de la liste déroulante. Printer: (AL _E Presets: (Standard E] (Papers LE) Page Order: @ Automatic || Print: © Al Pages O Normat Q 064 numbered pages O reverse O £ven numbered pages Destination Paper Size: Q Use documents paper size: A4 1 Scaletofepapersire) [[a4 )}—2 Seule down only. © Erorr) Creer) Ce) CS Remarque : Si vous sélectionnez Scale down only (Cadrer uniquement vers le bas), vos documents ne sont pas agrandis, même si vous sélectionnez le grand format de papier. Impression de filigranes Cette fonction vous permet d'imprimer un filigrane, basé sur un texte ou une image, sur le document. Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

Tâches d'impression 61

EPSON Aculaser C9200 Series Guide d'utilisation

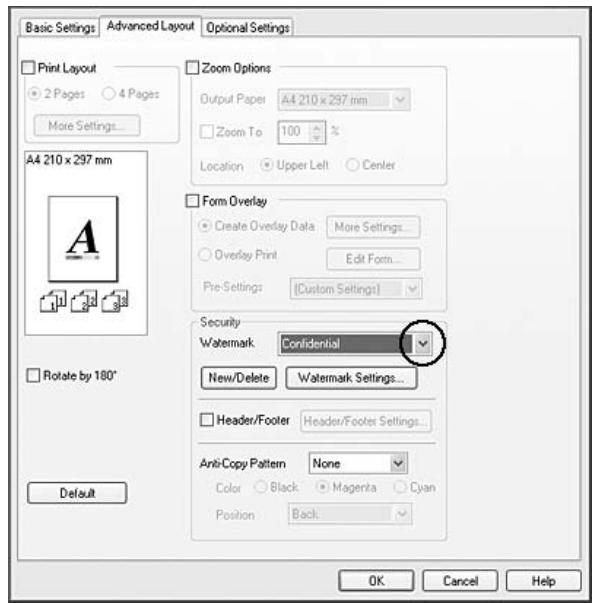

2. Sélectionnez le filigrane que vous souhaitez utiliser dans la liste déroulante Watermark

Filigrane). Base Sanrgn| AdvorcodLayou | pren Seirgs Dpiiaos Czoom Options ADO 287 CiFonOvety tem Crosby 160" (ose) (rooms CiHesde/Foter Arc Paten [Mere Dana Ce)

3. Sivous souhaitez définir des paramètres détaillés, cliquez sur Watermark Settings (Configurer

filigrane) et définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne.

Pour les utilisateurs de Mac OS X 10.5

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Security Function (Fonction de sécurité).

3. Sélectionnez l'onglet Watermark Settings (Configurer filigrane).

Tâches d'impression 62

5. Sélectionnez un filigrane à partir de la liste déroulante Watermark (Filigrane).

6. Définissez les paramètres détaillés souhaités, tels que les paramètres Color (Couleur) et Intensity

(Densité). Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal). Tâches d'impression 63

EPSON Aculaser C9200 Series Guide d'utilisation

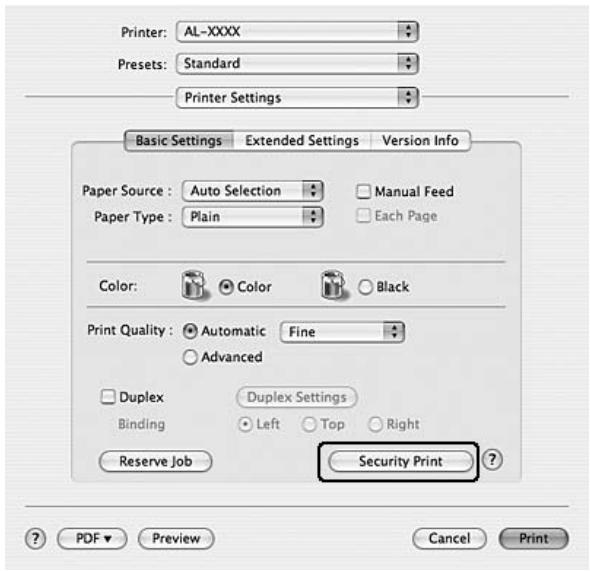

3. Cliquez sur Security Print.

5. Sélectionnez un filigrane à partir de la liste déroulante Watermark (Filigrane).

6. Sivous souhaitez définir des paramètres détaillés, cliquez sur Watermark Settings (Configurer

filigrane) et définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne.

Création d'un filigrane Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

2. Cliquez sur New/Delete (Nouveau/Supprimer).

3. Sélectionnez Text (Texte) ou BMP et attribuez un nom au nouveau filigrane dans la zone de texte

4. Si vous sélectionnez l'option Text (Texte), saisissez le texte du filigrane dans la zone Text (Texte).

Si vous sélectionnez BMP, cliquez sur Browse (Parcourir...), sélectionnez le fichier BMP à utiliser, puis cliquez sur Open (Ouvrir). Tâches d'impression 64

EPSON Aculaser C9200 Series Guide d'utilisation

5. Cliquez sur Save (Enregistrer). Votre filigrane apparaît dans la zone List (Liste).

Remarque : Q Pour modifier le texte d'un filigrane enregistré, sélectionnez-le dans la zone List (Liste) et suivez les étapes 4 et 5. Q Pour supprimer un filigrane enregistré, sélectionnez-le dans la zone List (Liste) et cliquez sur Delete (Supprimer). Après la suppression, n'oubliez pas de cliquer sur OK pour fermer la boîte de dialogue.

Remarque : 1 Vous pouvez enregistrer jusqu'à 10 filigranes originaux. Q Les filigranes peuvent uniquement être utilisés avec le pilote d'impression avec lequel ils ont été enregistrés. Les paramètres ne sont disponibles que pour l'imprimante pour laquelle ils ont été enregistrés, même si le pilote d'impression est configuré pour plusieurs imprimantes. Qi Lors du partage de l'imprimante au niveau d'un réseau, vous ne pouvez pas créer de filigrane défini par l'utilisateur au niveau du client. Pour les utilisateurs de Mac OS X 10.5

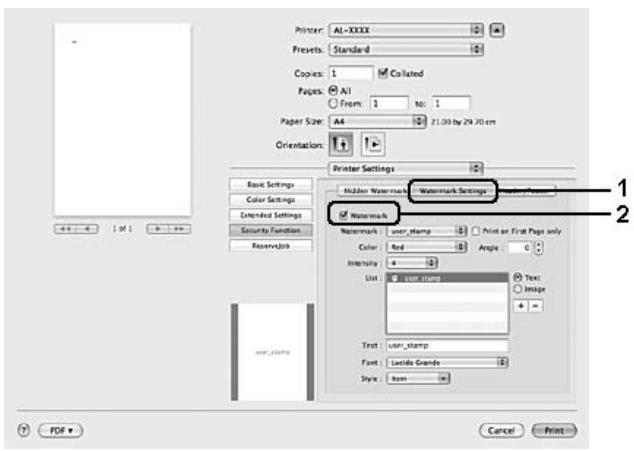

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Security Function (Fonction de sécurité).

3. Sélectionnez l'onglet Watermark Settings (Configurer filigrane) et activez la case à cocher

Watermark (Filigrane). ® Cr CD Tâches d'impression 65

EPSON Aculaser C9200 Series Guide d'utilisation

4. Sélectionnez Text (Texte) ou Image, puis cliquez sur | +.

5. Si vous sélectionnez l'option Text (Texte), saisissez le texte du filigrane, puis définissez les

paramètres Font (Police) et Style. Si vous sélectionnez l'option Image, sélectionnez un fichier image (PDF, PNG ou JPG) et cliquez sur Open (Ouvrir). Remarque : Q Pour modifier le nom du filigrane, double-cliquez sur le filigrane dans la zone List (Liste), puis saisissez le nom du filigrane. Q Pour supprimer le filigrane créé, sélectionnez-le dans la zone List (Liste) et cliquez sur [-]. Cliquez ensuite sur OK.

6. Sélectionnez un filigrane personnalisé enregistré dans la liste déroulante Watermark (Filigrane).

Remarque : Vous pouvez enregistrer jusqu'à 32 filigranes personnalisés. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal).

3. Cliquez sur Security Print.

4. Activez la case à cocher Watermark (Filigrane) et cliquez sur Watermark Settings

(Configurer filigrane).

5. Cliquez sur New/Delete (Nouveau/Supprimer).

6. Cliquez sur Add Text (Ajouter Texte) ou Add Image (Ajouter une image) dans la zone de

dialogue Custom Watermark Settings (Personnalisation du filigrane).

7. Si vous sélectionnez Add Text (Ajouter Texte), saisissez le texte du filigrane, définissez les

paramètres Font (Police) et Style, puis cliquez sur OK dans la zone de dialogue Edit Text (Texte). Si vous sélectionnez Add Image (Ajouter une image), sélectionnez un fichier image (PDF, PNG ou JPG) et cliquez sur Open (Ouvrir). Remarque : Pour saisir le texte du filigrane, cliquez sur la zone de texte pour ouvrir la zone de dialogue Text Input (Saisie de texte). Saisissez le texte et cliquez sur OK.

8. Saisissez le nom du fichier dans le champ Watermark (Filigrane), puis cliquez sur Save

(Enregistrer). Remarque : Q Pour modifier le texte d’un filigrane enregistré, sélectionnez-le dans la zone Mark List (Liste des repères) et cliquez sur Edit Text (Texte). Une fois les modifications effectuées, veillez à cliquersur Save (Enregistrer). Q Pour supprimer un filigrane enregistré, sélectionnez-le dans la zone Mark List (Liste des repères) etcliquezsur MarkDelete (Supprrepère). Une fois la suppression effectuée, veillez à cliquer sur Save (Enregistrer).

9. Sélectionnez un filigrane personnalisé que vous avez enregistré dans la liste déroulante

Watermark (Filigrane) de la zone de dialogue Watermark Setting (Configurer filigrane) et cliquez sur OK. Remarque : Vous pouvez enregistrer jusqu'à 32 filigranes personnalisés. Impression d'en-têtes et de pieds de page Cette fonction vous permet d'imprimer le nom de l'utilisateur, le nom de l'ordinateur, la date, l'heure ou le numéro d'assemblage en haut ou en bas de chaque page d'un document. Tâches d'impression 67

EPSON AcuLaser C9200 Series Guide d'utilisation Pour les utilisateurs de Windows

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

2. Activez la case à cocher Header/Footer (En-tête/Pied de page) et cliquez ensuite sur Header/

3. Sélectionnez les éléments dans la liste déroulante.

Remarque : Q Si vous sélectionnez l'option Collate Number (Assembler le numéro), le nombre de copies est imprimé. Q Lorsde l'utilisation de la fonction Reserve Job (Gestion des jobs), vous ne pouvez pas sélectionner l'option Collate Number (Assembler le numéro).

Pour les utilisateurs de Mac OS X 10.5

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Security Function (Fonction de sécurité). Tâches d'impression 68

EPSON Aculaser C9200 Series Guide d'utilisation

3. Sélectionnez l'onglet Header/Footer (En-tête/Pied de page) et activez la case à cocher Header/

Footer (En-tête/Pied de page).

4. Sélectionnez les éléments dans la liste déroulante.

Remarque : Si vous sélectionnez l'option Collate Number (Assembler le numéro), le nombre de copies est imprimé. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal). Tâches d'impression 69

EPSON Aculaser C9200 Series Guide d'utilisation

3. Cliquez sur Security Print.

printer: (AL 5 Prose: (Standard 3 Prier Sesinps LE) Bsie Settings | Extendec 5 Version Info rarerSource: (Auto Sala 15) ed Paper Type: (Pain ce four [ou Print Quality: @ Automate (Fine LL] O advance D Duplex Duplex Setting: © Cor) Creer LEarcel ) GES)

4. Activez la case à cocher Header/Footer (En-tête/Pied de page) et cliquez ensuite sur Header/

Footer Settings (Configuration de l'en-tête/du pied de page).

5. Sélectionnez les éléments dans la liste déroulante.

Remarque : Si vous sélectionnez l'option Collate Number (Assembler le numéro), le nombre de copies est imprimé.

Impression avec un fond de page Cette fonction vous permet d'imprimer un en-tête ou un fond de page standard sur le document original. Remarque : Q Cette fonction est uniquement destinée à Windows. Qi La fonction de fond de page est uniquement disponible lorsque l'option High Quality (Printer) (Haute qualité (Imprimante)) est sélectionnée pour le paramètre Printing Mode (Mode d'impression) dans la boîte de dialogue Extended Settings (Configuration avancée) de l'onglet Optional Settings (Options). Tâches d'impression 70

EPSON Aculaser C9200 Series Guide d'utilisation Q Lors de l'impression en noir et blanc à l'aide de cette fonction, l'option Monochrome Model Compatibility (Compatibilité avec les modèles en noir et blanc) est automatiquement activée. L'impression du texte et des lignes est fortement marquée, ce qui augmente la quantité de toner utilisé. Création d'un fond de page

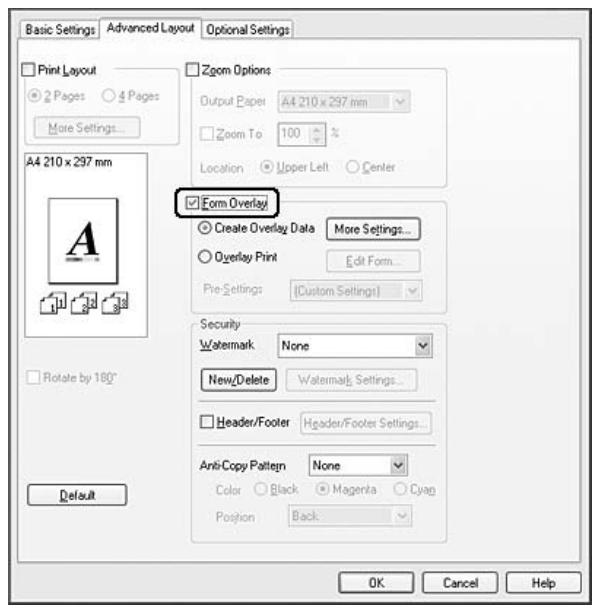

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

2. Activez la case à cocher Form Overlay (Fond de page).

3. Sélectionnez l'option Create Overlay Data (Création d'un fond de page) et cliquez ensuite sur

More Settings (Plus d'options). La boîte de dialogue Create Form (Créer un formulaire) s'affiche.

4. Saisissez le nom du formulaire dans la zone Form Name (Nom du formulaire) et sa description

dans la zone Description.

5. Sélectionnez l'option Foreground Document (Document au premier plan) ou Background

Document (Document à l'arrière-plan) pour indiquer si le fond de page doit être imprimé au premier plan ou en arrière-plan du document.

6. Activez la case à cocher Assign to Paper Source (Affecter à alimentation) pour afficher le

nom du fond de page dans la liste déroulante Paper Source (Alimentation) de l'onglet Basic Settings (Principal). Tâches d'impression 71

Cliquez sur OK. Remarque : 1 Pour modifier les paramètres du fond de page créé, accédez au pilote d'impression et répétez l'ensemble des étapes ci-dessus. A l'étape 5, vous devez cependant sélectionner Overlay Print (Impression du fond de page), puis cliquer sur Edit Form (Editer le formulaire). Q Le nom des formulaires ne peut inclure aucun des neuf caractères suivants : V:*?2"< >|. Impression d'un document disposant d'un fond de page Vous pouvez sélectionner les fonds de page enregistrés dans la liste déroulante Paper Source (Alimentation) de l'onglet Basic Settings (Principal). Pour l'enregistrement des fonds de page sous Paper Source (Alimentation), reportez-vous à l'étape 8 de la section « Création d'un fond de page » à la page 71. Si les fonds de page ne sont pas enregistrés sous Paper Source (Alimentation) ou si vous souhaitez définir des paramètres détaillés, procédez comme suit.

Cliquez sur l'onglet Advanced Layout (Disposition avancée). Activez la case à cocher Form Overlay (Fond de page). Activez la case à cocher Overlay Print (Impression du fond de page) et cliquez ensuite sur MoreSettings (Plus d'options). La boîte de dialogue Form Selection (Sélection d'un formulaire) s'affiche. Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne. Remarque : Si vous ne parvenez pas à sélectionner le formulaire à partir de l'application, accédez au pilote d'impression à partir du système d'exploitation. Pour plus d'informations, reportez-vous à la section «Accès au pilote d'impression » à la page 228. Cliquez sur OK. Enregistrement des paramètres prédéfinis d'un fond de page Cette fonction vous permet d'enregistrer les paramètres définis sous « Création d'un fond de page » à la page 71. Tâches d'impression 72

Dans la boîte de dialogue Form Selection (Sélection d'un formulaire), cliquez sur Save/Delete (Enregistrer/Supprimer). Pour ouvrir la boîte de dialogue, reportez-vous à la section « Impression d'un document disposant d'un fond de page » à la page 72. Saisissez le nom des paramètres prédéfinis dans le champ Form Pre-Settings Name (Nom des paramètres prédéfinis du formulaire) et cliquez sur Save (Enregistrer). Le nom des paramètres prédéfinis apparaît dans la liste déroulante Form Pre-Settings (Paramètres prédéfinis du formulaire) de la boîte de dialogue Form Selection (Sélection d'un formulaire). Cliquez sur OK. Le nom des paramètres prédéfinis apparaît dans la liste déroulante Pre-Settings (Paramètres prédéfinis) de la boîte de dialogue Advanced Layout (Disposition avancée). Remarque : Q Pour supprimer les paramètres prédéfinis d'un fond de page, suivez l'étape 1, sélectionnez le nom des paramètres prédéfinis que vous souhaitez supprimer dans la liste déroulante Form Pre-Settings (Paramètres prédéfinis du formulaire), cliquez sur Delete (Supprimer), puis cliquez sur OK. Q Vous pouvez enregistrer un maximum de 20 paramètres prédéfinis. Impression avec un fond de page (avec disque de stockage) Cette fonction vous permet d'enregistrer les données du fond de page sur le disque de stockage. Le disque de stockage correspond à la mémoire CompactFlash en option installée dans l'imprimante. Cette fonction n'est disponible que lorsque les conditions suivantes sont satisfaites.

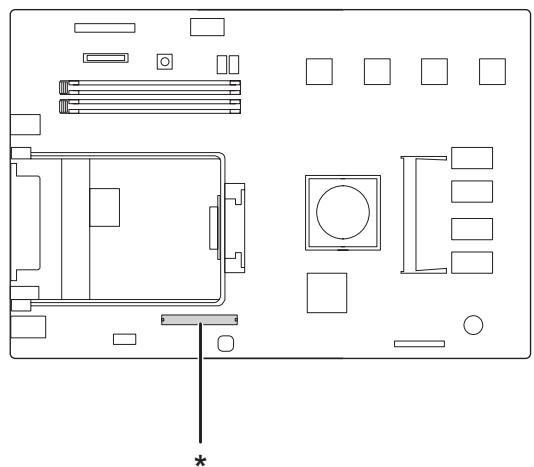

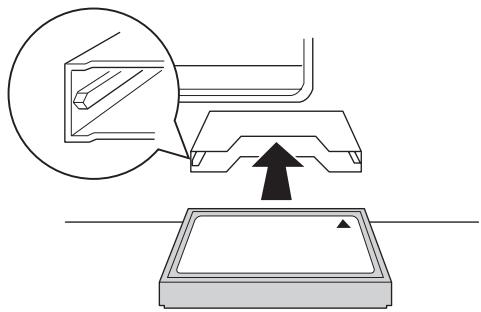

La mémoire CompactFlash en option est installée au niveau de l'imprimante. L'option Update the Printer Option Info Automatically (Configuration automatique des options de l'imprimante) est sélectionnée au niveau de l'onglet Optional Settings (Options) du pilote d'impression. Le mode High Quality (Printer) (Haute qualité (Imprimante)) est activé. L'imprimante est connectée via un réseau. Vous utilisez Windows. L'application EPSON Status Monitor est installée au niveau de l'ordinateur. Internet Explorer est en cours d'exécution sur l'ordinateur. Tâches d'impression 73

EPSON Aculaser C9200 Series Guide d'utilisation Enregistrement des données du fond de page sur le disque de stockage Remarque : Le nom du formulaire ne peut comprendre que les caractères suivants. À -Z, a-z,0-9et!”)(-_%

Créez les données du fond de page. Pour plus d'informations, reportez-vous à la section « Création d'un fond de page » à la page 71. Connectez-vous à Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64 en tant qu'administrateur. Dans le système d'exploitation, cliquez sur Start (Démarrer) et accédez à l'option Printers (Imprimantes) (Windows Vista ou 2000) ou Printers and Faxes (Imprimantes et télécopieurs) (Windows XP ou Server 2003). Cliquez avec le bouton droit de la souris sur l'icône de votre imprimante et cliquez ensuite sur Properties (Propriétés). Cliquez sur l'onglet Optional Settings (Options). Cliquez sur Register (S'inscrire). La boîte de dialogue Authentication (Authentification) s'affiche. Saisissez le mot de passe et cliquez sur OK. La boîte de dialogue Register to Storage (Enregistrer sur disque de stockage) apparaît. Dans la liste Form Name (Nom du formulaire), sélectionnez le nom du formulaire, puis cliquez sur Register (S'inscrire). Remarque : Q Seuls les formulaires pouvant être enregistrés apparaissent dans la liste Form Names (Nom du formulaire). Q Cliquez sur Print List (Imprimer la liste) pour imprimer la liste des formulaires enregistrés dans l'imprimante. Cliquez sur Back (Retour) pour fermer la boîte de dialogue Register to Storage (Enregistrer sur disque de stockage). Cliquez sur OK. Impression d'un document disposant d'un fond de page

Cliquez sur l'onglet Advanced Layout (Disposition avancée). Tâches d'impression 74

EPSON Aculaser C9200 Series Guide d'utilisation Activez la case à cocher Form Overlay (Fond de page). Activez la case à cocher Overlay Print (Impression du fond de page) et cliquez ensuite sur MoreSettings (Plus d'options). La boîte de dialogue Form Selection (Sélection d'un formulaire) s'affiche. Sélectionnez CompactFlash in Printer (CompactFlash dans l'imprimante) dans la liste déroulante Current Source (Actuelle source). Définissez les paramètres adaptés. Pour plus d'informations sur chaque paramètre, reportez-vous à l'aide en ligne. Cliquez sur OK dans la boîte de dialogue Form Selection (Sélection d'un formulaire). Cliquez sur OK au niveau de l'onglet Advanced Layout (Disposition avancée). Suppression des données de fond de page présentes sur le disque de stockage

Suivez les étapes 2 à 4 de la section « Enregistrement des données du fond de page sur le disque de stockage » à la page 74. Cliquez sur Delete (Supprimer). La boîte de dialogue Authentication (Authentification) s'affiche. Saisissez le mot de passe et cliquez sur OK. La boîte de dialogue Delete from Storage (Supprimer du disque de stockage) apparaît. Pour supprimer les données de tous les fonds de page, cliquez sur le bouton AII (Tout), puis sur Delete (Supprimer). Pour supprimer des données spécifiques, cliquez sur le bouton Selected (Sélection), saisissez le nom du fond de page souhaité dans la zone de texte Form Name (Nom du formulaire), puis cliquez sur Delete (Supprimer). Remarque : Q Pour obtenir la liste des fonds de page enregistrés, cliquez sur Print List (Imprimer la liste) et validez le nom du formulaire. De même, si vous avez besoin d'un exemple d'impression du fond de page, entrez son nom et cliquez sur le bouton Print Sample (Exemple d'impression). Q Si l'imprimante est connectée à un réseau, vous pouvez utiliser le bouton Browse (Parcourir...). Lorsque vous cliquez sur le bouton Browse (Parcourir...), les fonds de page enregistrés sur le disque de stockage s'affichent. Cliquez sur Back (Retour). Tâches d'impression 75

Impression de documents interdits de copie Cette fonction vous permet d'imprimer des documents en tant que documents interdits de copie. Lorsque vous tentez de copier un document interdit de copie, le mot "COPIE" est imprimé plusieurs fois sur le document. Remarque : D Epson ne garantit pas que l'utilisation de cette fonction protège des fuites d'informations et autres dommages. De même, Epson ne garantit pas que les caractères masqués apparaîtront à chaque fois. à Ilest possible que la tonalité de l'écran soit trop foncée, que les caractères masqués ne soient pas imprimés sur l'intégralité du document ou n'apparaissent pas sur les photocopies, selon les modèles, paramètres et associations de photocopieurs, télécopieurs, périphériques d'entrée, tels que les appareils photo numériques et les scanners, périphériques de sortie, tels que les imprimantes, mais également les paramètres du pilote d'impression du produit et l'état des consommables, tels que le toner et le type de papier de sortie. Pour les utilisateurs de Windows Remarque : Lorsque la fonction d'interdiction de la copie est activée, le paramètre Print Quality (Qualité) est réglé sur Fine (Fin) et le paramètre Toner Save (Economie de toner) est désactivé. Le paramètre Screen (Type d'impression) est également réglé sur Auto (Definition) (Auto (Définition)) en mode couleur.

1. Cliquez sur l'onglet Advanced Layout (Disposition avancée).

Tâches d'impression 76

EPSON AcuLaser C9200 Series Guide d'utilisation

2. Sélectionnez Copy dans la liste déroulante Anti-Copy Pattern (Protect. contre copie), puis

sélectionnez Color (Couleur) pour imprimer le motif de protection contre la copie. ap pe (CP Lapent CJZocm Options Das er. e (Clfotate by 180 CrowDoie ] Codnrase scie _— Te-Du ONE DOS es :

3. Sélectionnez l'emplacement d'impression du motif de protection contre la copie. Si vous

sélectionnez Front (Recto), le mot "COPIE" est imprimé sur le texte et les images. Si vous sélectionnez Back (Verso), le mot "COPIE" est imprimé sur le texte mais pas sur les images du document. Si vous sélectionnez Only Blank (Vierge uniquement), le mot"COPIE" est imprimé sur les zones vierges des images et du texte.

Pour les utilisateurs de Mac OS X 10.5 Remarque : Lorsque la fonction Print Hidden Watermark (Imprimer le filigrane masqué) est activée, le paramètre Print Quality (Qualité) est réglé sur Fine (Fin), le paramètre Toner Save (Economie de toner) est désactivé et le paramètre Print Mode (Mode d'impression) est réglé sur High quality (Mac) (Haute qualité (Mac)) ou High Quality (Printer) (Haute qualité (Imprimante)). Le paramètre Screen (Type d'impression) est également réglé sur Auto (Definition) (Auto (Définition)) en mode couleur.

1. Ouvrez la zone de dialogue d'impression.

2. Sélectionnez Printer Settings (Configuration imprimante) dans la liste déroulante et cliquez

sur le bouton Security Function (Foncti ion de sécurité). Tâches d'impression 77

EPSON Aculaser C9200 Series Guide d'utilisation

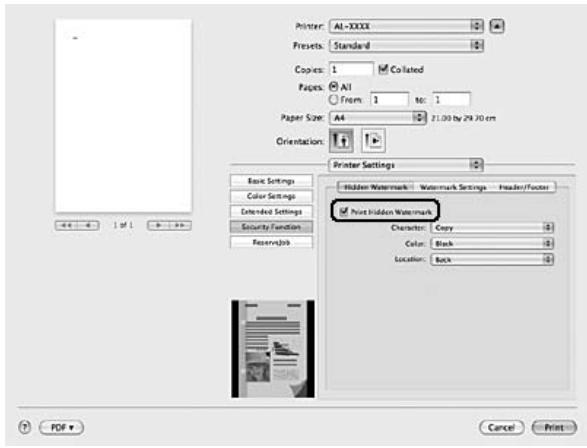

3. Sélectionnez l'onglet Hidden Watermark (Filigrane masqué) et activez la case à cocher Print

Hidden Watermark (Imprimer le filigrane masqué).

4. Sélectionnez Copy dans la liste déroulante Character (Caractère), puis sélectionnez Color

(Couleur) pour imprimer le motif de protection contre la copie.

5. Sélectionnez l'emplacement d'impression du motif de protection contre la copie. Si vous

sélectionnez Front (Recto), le mot "COPIE" est imprimé sur le texte et les images. Si vous sélectionnez Back (Verso), le mot "COPIE" est imprimé sur le texte mais pas sur les images du document. Si vous sélectionnez Only Blank (Vierge uniquement), le mot"COPIE" est imprimé sur les zones vierges des images et du texte. Pour les utilisateurs de Mac OS X version 10.4 ou antérieure Remarque : Lorsque la fonction Print Hidden Watermark (Imprimer le filigrane masqué) est activée, le paramètre Print Quality (Qualité) est réglé sur Fine (Fin), le paramètre Toner Save (Economie de toner) est désactivé et le paramètre Print Mode (Mode d'impression) est réglé sur High quality (Mac) (Haute qualité (Mac)) ou High Quality (Printer) (Haute qualité (Imprimante)). Le paramètre Screen (Type d'impression) est également réglé sur Auto (Definition) (Auto (Définition)) en mode couleur.

1. Ouvrez la zone de dialogue Print (Imprimer).

2. Sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante et

sélectionnez ensuite l’onglet Basic Settings (Principal). Tâches d'impression 78

EPSON Aculaser C9200 Series Guide d'utilisation

3. Cliquez sur Security Print.

5. Sélectionnez Copy dans la liste déroulante, puis sélectionnez Color (Couleur) pour imprimer le

motif de protection contre la copie.

6. Sélectionnez l'emplacement d'impression du motif de protection contre la copie. Si vous

sélectionnez Front (Recto), le mot "COPIE" est imprimé sur le texte et les images. Si vous sélectionnez Back (Verso), le mot "COPIE" est imprimé sur le texte mais pas sur les images du document. Si vous sélectionnez Only Blank (Vierge uniquement), le mot"COPIE" est imprimé sur les zones vierges des images et du texte.

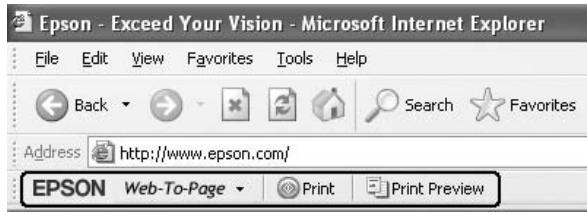

Impression de pages Web conformément au format de papier sélectionné Cette fonction vous permet d'adapter les pages Web au format de votre papier lors de l'impression. Installez EPSON Web-To-Page depuis le CD-ROM du logiciel de l'imprimante. Remarque : Ce logiciel n'est pas disponible pour Windows Vista, XP x64 et Mac OS X. Tâches d'impression 79

EPSON Aculaser C9200 Series Guide d'utilisation Après avoir installé EPSON Web-To-Page, la barre de menus s'affiche dans la barre d'outils de Microsoft Internet Explorer. Si elle n'apparaît pas, sélectionnez Toolbars (Barres d'outils) dans le menu Affichage d'Internet Explorer, puis sélectionnez EPSON Web-To-Page. 2 Epson - Exceed Your Vision - Microsoft Internet Explorer, Ele Edt View Favorites Ioos Help @Qsx - Q x] À @ Ps he Favoris Address [dE] hitp:jfvuw.epson.comf (EPSON _ Web-ToPage - | @irt | =PrntPreveu ) Utilisation de la fonction Gestion des jobs Cette fonction vous permet de stocker des travaux d’impression dans la mémoire de l'imprimante et de procéder à leur impression ultérieurement, directement à partir du panneau de contrôle de l'imprimante. Vous pouvez associer un mot de passe au travail d'impression de manière à ce que le document imprimé ne puisse pas être visualisé par d'autres personnes. Cette fonction utilise les types de mémoire d'imprimante suivants. Disque de stockage de Description l'imprimante CompactFlash Vous devez installer la mémoire CompactFlash en option au niveau de votre imprimante pour utiliser la fonction Reserve Job (Gestion des jobs). Assurez-vous que la mémoire CompactFlash est correctement reconnue par le pilote d'impression avant de commencer à utiliser la fonction Reserve Job (Gestion des jobs). RAM Disk (Disque virtuel) Vous devez disposer d'un disque virtuel de capacité suffisante pour utiliser la fonction Reserve Job (Gestion des jobs). Pour activer le disque virtuel, vous devez définir le paramètre Disque virtuel dans le panneau de contrôle sur Normal ou Maximal. Pour plus d'informations sur l'augmentation de la mémoire de votre imprimante, reportez-vous à la section « Installation d'un module mémoire » à la page 159. Une fois le module mémoire installé, vous devez mettre les informations relatives à l'option à jour. Reportez-vous à la section « Configuration des options » à la page

Lorsque l'imprimante est équipée à la fois d'une mémoire CompactFlash et d'un disque virtuel, la mémoire CompactFlash est prioritaire et le disque virtuel n'est pas disponible. Le tableau suivant récapitule les options de la fonction Reserve Job (Gestion des jobs). Tâches d'impression 80

EPSON Aculaser C9200 Series Guide d'utilisation Option de la fonction Re- Description serve Job (Gestion des jobs) Re-Print Job (Réimprimer le Vous permet d'imprimer le travail immédiatement et de le stocker dans la mémoire job) de l'imprimante. Vous pouvez imprimer le même travail plusieurs fois. Verify Job (Vérifier le job) Vous permet d'imprimer immédiatement une copie pour en vérifier le contenu. Vous pouvez ensuite imprimer plusieurs copies. Stored Job (Job enregistré)" Vous permet de stocker le travail d'impression dans la mémoire de l'imprimante sans l'imprimer. Confidential Job (Job confi- Vous permet d'associer un mot de passe au travail d'impression. Saisissez le mot de dentiel) passe sur le panneau de contrôle de l'imprimante pour procéder à l'impression du travail. Non disponible lorsque vous utilisez le disque virtuel en guise de mémoire de l'imprimante. Envoi du travail d'impression Pour les utilisateurs de Windows

Cliquez sur l'onglet Optional Settings (Options) et cliquez ensuite sur Reserve Jobs Settings (Paramètres de gestion des jobs). La boîte de dialogue Reserve Jobs Settings (Paramètres de gestion des jobs) s'affiche. Activez la case à cocher Reserve Job On (Activer la gestion des jobs), puis sélectionnez Re-Print Job (Réimprimer le job), Verify Job (Vérifier le job), Stored Job (Job enregistré) ou Confidential Job (Job confidentiel). Saisissez les noms de l'utilisateur et du travail d'impression dans les zones de texte correspondantes. Si vous avez sélectionné l'option Confidential Job (Job confidentiel), saisissez un nombre à quatre chiffres dans la zone de texte du mot de passe pour définir le mot de passe. Remarque : Pour créer une miniature de la première page d'un travail, activez la case à cocher Create a thumbnail (Créerune miniature). Il est possible d'accéder aux miniatures à l’aide d’un navigateur Web en saisissant http:// suivi de l'adresse IP du serveur d'impression interne. Tâches d'impression 81

Remarque : Le bouton OK devient disponible après la saisie du nom d'utilisateur et du travail. Si vous avez sélectionné l'option Re-print Job (Réimprimer le job), l'imprimante procède à l'impression du document. Si vous avez sélectionné l'option Verify Job (Vérifier le job), l'imprimante procède à l'impression d'une copie du document. Pour imprimer ou supprimer ces données à l’aide du panneau de contrôle de l’imprimante, reportez-vous à la section « Impression et suppression des données des travaux enregistrés » à la page

Pour les utilisateurs de Macintosh

1. Ouvrez la zone de dialogue Print (Imprimer) et sélectionnez Printer Settings (Paramètres de

l'imprimante) dans la liste déroulante, puis cliquez sur le bouton Reserve Job (Gestion des jobs) (Mac OS X 10.5) ou Basic Settings (Principal) (Mac OS X version 10.4 ou antérieure).

2. Sous Mac OS X version 10.4 ou antérieure, cliquez sur le bouton Reserve Job (Gestion des

3. Activez la case à cocher Reserve Job On (Activer la gestion des jobs), puis sélectionnez

Re-Print Job (Réimprimer le job), Verify Job (Vérifier le job), Stored Job (Job enregistré) ou Confidential Job (Job confidentiel).

4. Saisissez les noms de l'utilisateur et du travail d'impression dans les zones de texte

correspondantes. Si vous avez sélectionné l'option Confidential Job (Job confidentiel), saisissez un nombre à quatre chiffres dans la zone de texte du mot de passe pour définir le mot de passe. Remarque : Pour créer une miniature de la première page d'un travail, activez la case à cocher Create a thumbnail (Créer une miniature). Il est possible d'accéder aux miniatures à l’aide d’un navigateur Web en saisissant http:// suivi de l'adresse IP du serveur d'impression interne.

5. Sous Mac OS X version 10.4 ou antérieure, cliquez sur OK.

Remarque : Le bouton OK devient disponible après la saisie du nom d'utilisateur et du travail. Tâches d'impression 82

EPSON Aculaser C9200 Series Guide d'utilisation Si vous avez sélectionné l'option Re-print Job (Réimprimer le job), l'imprimante procède à l'impression du document. Si vous avez sélectionné l'option Verify Job (Vérifier le job), l'imprimante procède à l'impression d'une copie du document. Pour imprimer ou supprimer ces données à l’aide du panneau de contrôle de l’imprimante, reportez-vous à la section « Impression et suppression des données des travaux enregistrés » à la page

Tâches d'impression 83

Utilisation du panneau de contrôle Utilisation des menus du panneau de contrôle Quand définir les paramètres du panneau de contrôle ? Les paramètres du pilote d'impression annulent généralement les paramètres définis à l'aide du panneau de contrôle. Vous devez définir les paramètres suivants à l'aide du panneau de contrôle, ils ne peuvent en effet pas être définis dans le pilote d'impression. Li Paramètres permettant de sélectionner les modes d'émulation et le mode IES (Intelligent Emulation Switching) Li Paramètres permettant de sélectionner un canal et de configurer l'interface Li Paramètres permettant de définir la taille de la mémoire tampon utilisée pour recevoir les données Méthode d'accès aux menus du panneau de contrôle

1. Appuyez sur la touche Entrée pour accéder aux menus du panneau de contrôle.

2. Utilisez les touches À Haut et Y Bas pour faire défiler les menus.

3. Appuyez sur la touche Entrée pour afficher les éléments d'un menu. Selon le menu, l'écran

LCD affiche un élément et le paramètre actuellement défini, séparés par un astérisque (4 EEE), ou uniquement l'élément ($

4. Utilisez les touches À Haut et Y Bas pour faire défiler les éléments ou appuyez sur la touche

“Précédent pour retourner au niveau précédent. Utilisation du panneau de contrôle 84

La touche Entrée vous permet d'effectuer l'opération indiquée par une option, par exemple l'impression d'une feuille d'état de la configuration ou la réinitialisation de l'imprimante, ou d'afficher les paramètres disponibles pour une option donnée, tels que les tailles de papier ou les modes d'émulation. Utilisez les touches À Haut et Y Bas pour faire défiler les paramètres disponibles, puis appuyez sur la touche Entrée pour sélectionner un paramètre et retourner au niveau précédent. Utilisez la touche € Précédent pour retourner au niveau précédent sans modifier le paramètre. Remarque : Q Vous devez mettre l'imprimante hors tension, puis la remettre sous tension pour activer certains paramètres. Pour plus d'informations, reportez-vous à la section « Menus du panneau de contrôle » à la page 86. Q Vous pouvez utiliser la touche OK à la place de la touche Entrée dans le cadre de l'étape 3 ous. Appuyez sur la touche Arrêt/Marche pour quitter les menus du panneau de contrôle. Procédure d'enregistrement des menus en tant que signets Le fait d'enregistrer les menus fréquemment utilisés en tant que signets vous permet d'afficher les menus enregistrés en appuyant simplement sur la touche OK lorsque l'écran LCD affiche (Prête) ou F (En veille). Remarque : Le nombre de menus pouvant être enregistrés sous forme de signets est limité à trois.

Affichez le menu à enregistrer. Pour plus d'informations, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Maintenez la touche OK enfoncée pendant plus de deux secondes. Le menu dd Bock (Ajouter signet) s'affiche. Remarque : Certains menus ne peuvent pas être enregistrés sous forme de signets. Si vous tentez de les enregistrer, le message Esckmark Failed (Échec signet) s'affiche. Utilisation du panneau de contrôle

3. Appuyez sur les touches À Haut et Y Bas pour sélectionner le menu à supprimer, puis appuyez

sur la touche k Entrée. Remarque : Pour enregistrer un nouveau menu, vous devez supprimer un des menus enregistrés sous forme de signets. Si le message Es ajouté aux signets. Remarque : Pour supprimer les menus mis en signet, sélectionnez

+ &11 (Tout réinitialiser) dans le menu t aenu (Menu Réinitialiser) du panneau de contrôle. Menus du panneau de contrôle Remarque : Certains menus et éléments s'affichent uniquement lorsqu'un dispositif en option adapté est installé ou qu'un paramètre correspondant a été défini. Menu Informations Appuyez sur la touche Y Bas ou À Haut pour sélectionner un élément. Appuyez ensuite sur la touche » Entrée pour imprimer une feuille d’état ou une feuille d'échantillons de polices. Elément Valeurs Print Configuration Status Sheet (Imprimer une feuille d'état - de la configuration) Print Supplies Status Sheet (Imprimer une feuille d'état des - consommables) Print Usage History Sheet (Imprimer une feuille d'historique de | - l'utilisation) Reserve Job List (Liste des jobs)" 1 - Form Overlay List (Liste Fond de page)"? 7 Network Status Sheet (Feuille état réseau)"à 7 Utilisation du panneau de contrôle 86

EPSON AcuLaser C9200 Series Guide d'utilisation Elément Valeurs AUX Status Sheet (Feuille d'état AUX)'4 USB Ext 1/F Status Sht (Feuille d'état 1/F ext. USB)'5 PS3 Status Sheet (Feuille d'état PS3) PS3 Font List (Liste Polices PS3) ROM A Information (Information ROM A) PCL Font Sample (Liste Polices PCL) ESCP2 Font Sample (Liste Polices ESCP2) FX Font Sample (Liste Polices FX) 1239X Font Sample (Liste Polices 1239X) Cyan(C)/Magenta(M)/Yellow(Y)/Black(K) Toner (Toner Cyan(C)/Magenta(M)/Jaune(J)/Noir(N)) EME (PMP) AE F(V P) Cyan(C)/Magenta(M)/Yellow(Y)/Black(K) Photocon (Photo- conducteur Cyan(C)/Magenta(M)/Jaune(J}/Noir(N)) EME (PMP) AE F(V P) Transfer Unit Life (Transfert) EME (PMP) AE F(V P) Fuser Unit Life (Un. fusion) EME (PMP) AE F(V P) Total Pages 0 à 99999999 Color Pages (Pages coul.) 0 à 99999999 B/W Pages (Pages N/B) 0 à 99999999 “1 Uniquement disponible lorsque les travaux sont stockés à l'aide de la fonction Quick Print Job (Impression rapide des jobs). "2 Cet élément ne s'affiche que lorsque des données de fond de page existent. *3 Uniquement disponible lorsque le paramètretlztuork L-F (I/F réseau) dumenuHatuork Menu (Menu Réseau) est réglé sur Ün (Oui). “4 Uniquement disponible lorsqu'une carte d'interface en option est installée. *$ Uniquement disponible lorsque l'imprimante est connectée à un périphérique USB prenant en charge le protocole D4, que l'imprimante est sous tension et que le paramètre LISE IF (I/F USB) est réglé sur Ün (Oui). Print Configuration Status Sheet (Imprimer une feuille d'état de la configuration) Cette option permet d'imprimer une feuille indiquant les paramètres de l'imprimante et les options installées. Cette feuille permet de vérifier que les options ont été correctement installées. Utilisation du panneau de contrôle 87

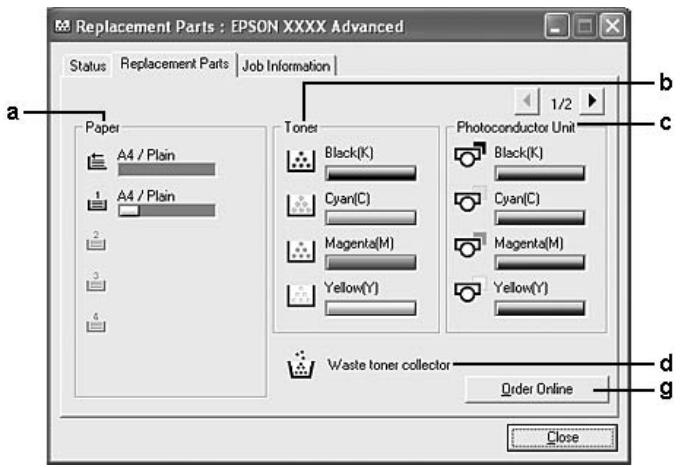

EPSON Aculaser C9200 Series Guide d'utilisation Print Supplies Status Sheet (Imprimer une feuille d'état des consommables) Cette option permet d'imprimer une feuille affichant des informations relatives aux consommables. Print Usage History Sheet (Imprimer une feuille d'historique de l'utilisation) Cette option permet d'imprimer une feuille affichant l'historique d'utilisation de l'imprimante. Reserve Job List (Liste des jobs) Cette option permet d'imprimer la liste des travaux d'impression en attente stockés dans la mémoire de l'imprimante. Form Overlay List (Liste Fond de page) Cette option permet d’imprimer la liste des fonds de page stockés dans la mémoire CompactFlash en option. Network Status Sheet (Feuille état réseau) Cette option permet d'imprimer une feuille indiquant l'état de fonctionnement du réseau. AUX Status Sheet (Feuille d'état AUX) Cette option permet d'imprimer une feuille indiquant l'état de fonctionnement de l'interface en option. USB Ext I/F Status Sht (Feuille d'état I/F ext. USB) Cette option permet d'imprimer une feuille indiquant l'état de fonctionnement de l'interface USB. PS3 Status Sheet (Feuille d'état PS3) Cette option permet d'imprimer une feuille d'information concernant le mode PS3, comme la version PS3. PS3 Font List (Liste Polices PS3), PCL Font Sample (Liste Polices PCL), ESCP2 Font Sample (Liste Polices ESCP2), FX Font Sample (Liste Polices FX), 1239X Font Sample (Liste Polices 1239X) Ces options permettent d'imprimer un échantillon des polices disponibles pour le mode d'émulation que vous avez sélectionné pour l'imprimante. ROM A Information (Information ROM A) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Cette option permet d'imprimer une feuille affichant des informations relatives à la mémoire installée dans l'emplacement ROM A. Cyan(C) Toner (Toner Cyan(C))/Magenta(M) Toner (Toner Magenta(M))/Yellow(Y) Toner (Toner Jaune(J))/Black(K) Toner (Toner Noir(N))/ Cyan(C) Photocon (Photoconducteur Cyan(C))/Magenta(M) Photocon (Photoconducteur Magenta(M))/Yellow(Y) Photocon (Photoconducteur Jaune(J))/Black(K) Photocon (Photoconducteur Noir(N))/Transfer Unit Life (Transfert)/Fuser Unit Life (Un. fusion) Le nombre d'astérisques (*) entre la lettre E (V) et la lettre F (P) indique la durée de vie restante des consommables. Si vous utilisez des consommables non d'origine, un point d'interrogation (?) s'affiche à la place de l'indicateur. Total Pages Cette option permet d'afficher le nombre total de pages imprimées. Color Pages (Pages coul.) Cette option permet d’afficher le nombre total de pages imprimées en couleur. B/W Pages (Pages N/B) Cette option permet d’afficher le nombre total de pages imprimées en noir et blanc. Menu System Information (Infos système) Les informations suivantes sont affichées. D Version principale D Version MCU d N° de série à Mémoire

Adresse MAC Utilisation du panneau de contrôle 89

EPSON Aculaser C9200 Series Guide d'utilisation Menu Bac Elément Paramètres (par défaut : en gras) MP Tray Size (Format Bac BM) A4, A3, A5, B4, B5, LT, HLT, LGL, GLT, GLG, B, EXE, F4, MON, C10, DL, C5, C6, IB5, A3F Cassette1 Size (Taille Bac 1) A4, A3, A5, B4, B5, A3F Cassette? Size (Taille Bac 2)°/Cas- sette3 Size (Taille Bac 3)'/Cassette4 Size (Taille Bac 4)" A4, A3, B4, B5, LT, LGL, B, F4 MP Type (BM type) Plain (Standard), SemiThk (Semi-épais), Preprinted (Pré-imprimé), Letterhead (En-tête), Recycled (Recyclé), Color (Couleur), Trnsprncy (Transpnt), Labels (Etiquettes) Cassette2 Type (Type Bac 2)‘/Cas- sette3 Type (Type Bac 3)'/Casset- te4 Type (Type Bac 4) Plain (Standard), SemiThk (Semi-épais), Preprinted (Pré-imprimé), Letterhead (En-tête), Recycled (Recyclé), Color (Couleur)

• Uniquement disponible lorsque l'unité papier en option est installée. MP Tray Size (Format Bac BM) Cette option permet de choisir le format de papier souhaité. Cassette 1 Size (Taille Bac 1)/Cassette 2 Size (Taille Bac 2)/Cassette 3 Size (Taille Bac 3)/Cassette 4 Size (Taille Bac 4) Cette option permet d'afficher le format du papier chargé dans les bacs standard et fournis en option. MP Type (BM type) Cette option permet de définir le type de papier chargé dans le bac BM. Cassette 1 Type (Type Bac 1)/Cassette 2 Type (Type Bac 2)/Cassette 3 Type (Type Bac 3)/Cassette 4 Type (Type Bac 4) Cette option vous permet de sélectionner le type du papier chargé dans les bacs à papier standard et fournis en option. Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Menu Emulation Remarque : Vous pouvez sélectionner les différentes émulations de chaque interface. Elément Paramètres (par défaut : en gras) Parallel (Parallèle) Auto, ESCP2, FX, 1239X, PS3, PCL USB Auto, ESCP2, FX, 1239X, PS3, PCL Network (Réseau) Auto, ESCP2, FX, 1239X, PS3, PCL AUX Auto, ESCP2, FX, 1239X, PS3, PCL

• Uniquement disponible lorsqu'une carte d'interface de type B en option est installée. Menu Impression Remarque : Les paramètres définis dans le pilote d'impression prévalent sur ces paramètres. Elément Paramètres (par défaut : en gras) Page Size (Format Pa- pier) A4, A3, A5, B4, B5, LT, HLT, LGL, GLT, GLG, B, EXE, F4, MON, C10, DL, C5, C6, 1B5, A3F, CTM"! Wide A4 (A4 large) Off (Non), On (Oui) Orientation Port (Portr.), Land (Paysage) Resolution (Résolu- 300, 600 tion) RiTech On (Oui), Off (Non) Toner Save (Economie de toner) Off (Non), On (Oui) Top Offset (Déc. Haut) -150.0 … 0,0... 150,0 mm par incréments de 0,5 LeftOffset (Déc.Gauche) -150.0 … 0,0... 150,0 mm par incréments de 0,5 T Offset B (Déc. H Arr)? -150.0 … 0,0... 150,0 mm par incréments de 0,5 Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Elément Paramètres (par défaut : en gras) LOffset B (Déc. GArr)'2 | -150.0.. 0,0... 150,0 mm par incréments de 0,5 “1 Les tailles de papier personnalisées doivent être comprises entre 90 x 139,7 mm et 311,2 x 1 200 mm. *2 Uniquement disponible lorsque l'unité recto verso en option est installée. Page Size (Format Papier) Indique le format de papier utilisé. Wide A4 (A4 large) Si cette option est définie sur Ün (Oui), les marges gauche et droite diminuent de 4 mm à 3,4 mm. Orientation Précise l'orientation (portrait ou paysage) du papier pour l'impression. Resolution (Résolution) Indique la résolution utilisée pour l'impression. RITech Si cette option est activée, les lignes, le texte et les graphiques apparaissent de manière plus nette et plus régulière à l'impression. Toner Save (Economie de toner) Lorsque cette option est sélectionnée, l'imprimante utilise pour le remplissage des caractères une nuance de gris plutôt que la couleur noire d'origine, afin d'économiser le toner. Les extrémités droite et inférieure des caractères restent noires. Top Offset (Déc. Haut) Permet de régler précisément la position verticale de l'impression des données sur le papier. Attention : Veillez à ce que l'image imprimée ne dépasse pas des bords du papier. Dans le cas contraire, vous risquez d'endommager l'imprimante. LeftOffset (Déc.Gauche) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Permet d'ajuster précisément la position horizontale de l'impression des données sur le papier. Ce paramètre est pratique pour réaliser des ajustements précis. Attention : Veillez à ce que l'image imprimée ne dépasse pas des bords du papier. Dans le cas contraire, vous risquez d'endommager l'imprimante. T Offset B (Déc. H Arr) Permet de régler la position verticale de l'impression au verso lors d'une impression recto verso. Ce paramètre est utile lorsque le résultat obtenu au verso de la page imprimée ne correspond pas à ce que vous attendiez. L Offset B (Déc. G Arr) Permet de régler la position horizontale de l'impression au verso lors d'une impression recto verso. Ce paramètre est utile lorsque le résultat obtenu au verso de la page imprimée ne correspond pas à ce que vous attendiez. Menu Imprimante Elément Paramètres (par défaut : en gras) Language (Langue) English, Français, Deutsch, Italiano, ESPANOL, SVENSKA, Dansk, Nederlands, SUOMI, Português, Norsk, CATALÀ, PYCCKU, X, HER, SR CH Time to Sleep (Durée avant 5, 15, 30, 60, 120, 180, 240 minutes veille) Time Out (Attente) 0, 5 à 60 à 300 par incréments de 1 Paper Source (Alimentation) | Auto, MP (BM), Cassette 1 (Bac 1), Cassette 2 (Bac 2)!, Cassette 3 (Bac 3)! Cassette 4(Bac 4) MP Mode (Mode BM) Normal, Last (Dernier) Manual Feed (Alimentation Off (Non), 1st Page (1ère page), EachPage (ChaquePage) manuelle) Copies 1 à 999 Duplex (Recto/Verso)"1"2 Off (Non), On (Oui) Binding (Reliure) 1"2 Long Edge (Longueur), Short Edge (Largeur) Start Page (Page de début)" !"2 | Front (Recto), Back (Verso) Utilisation du panneau de contrôle 93

EPSON Aculaser C9200 Series Guide d'utilisation Elément Paramètres (par défaut : en gras) Paper Type (Type de support) | Normal, Thick (Epais), ExtraThk (Très épais), SuperThk (Super épais), Transparency (Transparent), Coated (Couché) Page Side (Page) Front (Recto), Back (Verso) Skip Blank Page (Sauter page Off (Non), On (Oui) blanche)"? Auto Eject Page (Ejection pa- Off (Non), On (Oui) ge) Size Ignore (Ignorer format) Off (Non), On (Oui) Auto Cont (Erreur-Cont.) Off (Non), On (Oui) Page Protect (Protection pa- Auto, On (Oui) ge)? LCD Contrast (Contraste LCD) | Oà7à15 RAM Disk (Disque virtuel) "5 | Off (Non), Normal, Maximum "1 Uniquement disponible lorsque l'option correspondante est installée. *2 Uniquement disponible lors de l'utilisation de papier de format A4, A3, A5, B4, B5, LT, LGL, GLT, GLG, B, EXE, F4 où A3F. *3 Uniquement disponible pour les modes ESC/Page, ESC/P2, FX et 1239X. *4 Non disponible en mode PS3 ou PCL. *$ Lorsque cet élément est modifié, la valeur du paramètre est appliquée après un redémarrage à chaud ou lors de la mise sous tension suivante. Language (Langue) Indique la langue du panneau LCD et celle utilisée pour la feuille d'état papier. Time to Sleep (Durée avant veille) Indique le délai avant que le mode de veille de l'imprimante ne soit activé lorsque vous n'appuyez sur aucune touche. Time Out (Attente) Indique le délai (en secondes) avant que les interfaces ne soient automatiquement désactivées. Le délai est calculé à partir du moment où plus aucune donnée n'est reçue de l'interface jusqu'au moment où l'interface est désactivée. Si un travail d'impression est en cours lors de la désactivation de l'interface, l'imprimante procède à l'impression du travail. Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Paper Source (Alimentation) Permet d'indiquer si l'alimentation du papier présent dans l'imprimante s'effectue à partir du bac BM, du bac standard ou de l'unité papier en option. Si vous sélectionnezäu te, la source d'alimentation utilisée est celle contenant le papier dont le format correspond à celui désigné par le paramètre Paper Size (Format papier). MP Mode (Mode BM) Détermine le niveau de priorité (plus élevée ou plus faible) du bac BM lorsque l'alimentation papier sélectionnée via le pilote d'impression est Auto. Si le mode BM sélectionné est Harmal, le bac BM a la priorité la plus élevée en tant que source d'alimentation. Si au contraire le mode BM estiast (Dernier), il a la priorité la plus faible. Manual Feed (Alimentation manuelle) Permet de sélectionner le mode d'alimentation manuelle pour le bac BM. Copies Précise le nombre de copies à imprimer (entre 1 et 999). Duplex (Recto/Verso) Active ou désactive l'impression recto verso. Cette option permet d'imprimer sur les deux faces d'une page. Binding (Reliure) Indique le sens de la reliure des documents imprimés. Start Page (Page de début) Indique si l'impression débute par le recto ou le verso de la page. Paper Type (Type de support) Indique le type de papier à utiliser pour l'impression. La vitesse d'impression est fonction de ce paramètre. L’impression est plus longue si vous sélectionnez T (Œpais),ExtraThk (Très épais), ÉurerThk (Super épais) ou Transrarencs (Transparent). Page Side (Page) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation SélectionnezF rart (Recto) lors de l'impression sur le recto de papier normal (Normal), épais (Thick (Epais)), très épais (Extra Thick (Très épais)), super épais (Super Thick (Super-épais)) ou couché (Coated (Couché)). Sélectionnez Eazk (Verso) lors de l'impression sur le verso de papier normal (Normal (Back) (Normal (Verso))), épais (Thick (Back) (Epais (Verso))), très épais (Extra Thick (Back) (Très épais (Verso))), super épais (Super Thick (Back) (Super-épais (Verso))) ou couché (Coated (Back) (Couché (Verso))). Skip Blank Page (Sauter page blanche) Permet de ne pas imprimer les pages blanches. Cette option est disponible en mode ESC/Page, ESCP2, FX ou 1239X. Auto Eject Page (Ejection page) Précise si le papier doit être éjecté lorsque la limite indiquée par le paramètre Time Out (Attente) est atteinte. La valeur par défaut estÜff (Non), ce qui signifie que le papier n'est pas éjecté, le cas échéant. Size Ignore (Ignorer format) Si vous ne souhaitez pas tenir compte des éventuelles erreurs liées au format du papier, sélectionnez Ün (Oui). Lorsque cette option est activée, l'impression se poursuit même si l'image dépasse de la zone d'impression appliquée au format de papier utilisé. Des taches peuvent apparaître sur l'image, puisque le toner n'est pas transféré sur le papier de manière adéquate. Lorsque cette option est désactivée, l'impression est interrompue en cas d'erreur liée au format du papier. Auto Cont (Erreur-Cont.) Lorsque cette option est activée, l'impression se poursuit automatiquement après un certain laps de temps lorsque l'une des erreurs suivantes se produit : Paper Set (Réglage du format), Print Overrun (Dépassement imp) ou Mem Overflow (Mémoire saturée). Lorsque cette option est désactivée, vous devez appuyer sur la touche Arrêt/Marche pour reprendre l'impression. Page Protect (Protection page) Permet d'allouer davantage de mémoire à l'impression des données, plutôt qu'à leur réception. Il est conseillé d'activer ce paramètre pour imprimer une page très complexe. Si un message d'erreur de type Frint Üuerrun (Dépassement imp) s'affiche sur l'écran LCD au cours d'une impression, désactivez ce paramètre, puis relancez l'impression de vos données. La quantité de mémoire allouée au traitement des données est ainsi réduite. Bien sûr, l'envoi du travail d'impression est plus long, mais l'impression de documents complexes est désormais possible. L'option Page Protect (Protection page) offre des résultats optimaux lorsqu'elle est paramétrée sur Auto. Si les erreurs en relation avec la mémoire de l'imprimante persistent, vous devrez étendre la mémoire. Utilisation du panneau de contrôle 96

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : La modification du paramètre Page Protect (Protection page) reconfigure la mémoire de l'imprimante, toute police téléchargée est ainsi supprimée. LCD Contrast (Contraste LCD) Permet de régler le contraste du panneau LCD. Utilisez les touches À Haut et Y Bas pour définir le niveau de contraste : équivaut au contraste le plus faible et 15 au contraste le plus élevé. RAM Disk (Disque virtuel) Permet d'indiquer la taille du disque virtuel disponible pour la fonction Reserve Job (Gestion des jobs). Reportez-vous au tableau ci-dessous pour plus de détails. Capacité de la mémoire vive (RAM) | Paramètre RAM Disk (Disque virtuel) en option (capacité totale de la mémoire vive | Off (Non) Normal Maximum (RAM)) 0 Mo (total de 256 Mo) Désactivé 16 Mo 16 Mo 128 Mo (total de 384 Mo) n/2Mo 128 Mo (n = capacité de la mé- 256 Mo (total de 512 Mo) moire vive (RAM) en 256 Mo option) 512 Mo (total de 768 Mo) 512 Mo Reset Menu (Menu Réinitialiser) Clear Warning (Effacer alerte) Permet d'effacer les messages d'avertissement indiquant des erreurs, à l'exception des messages relatifs aux consommables ou aux pièces de remplacement obligatoires. Clear All Warnings (Effac. ttes alertes) Permet d'effacer tous les messages d'alerte qui apparaissent sur le panneau LCD. Reset (Réinitialiser) Interrompt l'impression et efface le travail en cours de réception depuis l'interface active. Vous pouvez décider de réinitialiser l'imprimante si vous ne parvenez pas à imprimer un travail d'impression donné. Utilisation du panneau de contrôle 97

EPSON Aculaser C9200 Series Guide d'utilisation Reset AII (Tout réinitialiser) Interrompt l'impression, efface le contenu de la mémoire de l'imprimante et rétablit les valeurs par défaut des paramètres de l'imprimante. Les travaux d'impression provenant de toutes les interfaces sont supprimés. Remarque : Si vous sélectionnez l'option Reset AIl (Tout réinitialiser), les travaux d'impression provenant de toutes les interfaces sont supprimés. Prenez garde à ne pas toucher aux travaux d’un autre utilisateur. SelecType Init (Init.SelecType) Rétablit dans le panneau de contrôle les valeurs par défaut des paramètres des menus. Menu Impression rapide des jobs Ce menu vous permet d’exécuter ou de supprimer les travaux d'impression qui ont été enregistrés dans la mémoire de l'imprimante à l’aide des options Re-Print Job (Réimprimer le job), Verify Job (Vérifier le job) et Stored Job (Job enregistré) de la fonction Reserve Job (Gestion des jobs) du pilote d'impression. Pour plus d'informations sur l'utilisation de ce menu, reportez-vous à la section « Utilisation du Menu Impression rapide des jobs » à la page 129. Menu Job confidentiel Ce menu vous permet d’exécuter ou de supprimer les travaux d'impression qui ont été enregistrés sur la mémoire de l'imprimante à l’aide de l'option Confidential Job (Job confidentiel) de la fonction Reserve Job (Gestion des jobs) du pilote d'impression. Vous devez saisir le mot de passe correct pour avoir accès aux données. Pour plus d'informations sur l'utilisation de ce menu, reportez-vous à la section « Utilisation du menu Menu Job confidentiel » à la page 130. Clock Menu (Menu Horloge) Elément Paramètres (par défaut : en gras) Local Time Diff. (Diff. heure locale) | -13:59 ...0:00...+13:59 Time Setting (Heure) Du 01/01/2000 00:00 au 31/12/2099 23:59 Date Format (Format date) JHJ/MM/AA, MM/JJ/AA, AA/MM/JJ Utilisation du panneau de contrôle 98

EPSON Aculaser C9200 Series Guide d'utilisation Local Time Diff. (Diff. heure locale) Permet de définir la date et l'heure en saisissant la différence de temps par rapport au temps moyen de Greenwich. Time Setting (Heure) Permet de définir la date et l'heure en les saisissant directement. Date Format (Format date) Permet de définir le format d'affichage de la date. Menu Parallèle Les paramètres de ce menu permettent de contrôler la communication entre l'imprimante et l'ordinateur en cas d'utilisation de l'interface parallèle. Elément Paramètres (par défaut : en gras) Parallel 1/F (1/F Parallèle)" On (Oui), Off (Non) Speed (Vitesse)”" Fast (Rapide), Normal (Normale) Bi-D (Bi-Direction)" ECP, Off (Non), Nibble Buffer Size (Taille tampon) Normal, Maximum, Minimum Lorsque cet élément est modifié, la valeur du paramètre est appliquée après un redémarrage à chaud ou lors de la mise sous tension suivante. La modification est visible dans la feuille d'état ou dans le collationnement EJL mais elle prend uniquement effet après un redémarrage à chaud ou lors de la mise sous tension suivante. Parallel I/F (I/F Parallèle) Permet d'activer ou de désactiver l'interface parallèle. Speed (Vitesse) Permet de spécifier la durée des impulsions du signal ACKNLG lors de la réception de données en mode de compatibilité ou en mode Nibble. Si l'option Fa: t (Rapide) est sélectionnée, la durée des impulsions est d'environ 1 us. Si l'option Harmal est sélectionnée, la durée des impulsions est d'environ 10 us. Utilisation du panneau de contrôle 99

EPSON Aculaser C9200 Series Guide d'utilisation Bi-D (Bi-Direction) Permet de spécifier le mode de communication bidirectionnelle. Si vous sélectionnez l'option Ü (Non), la communication bidirectionnelle est désactivée. Buffer Size (Taille tampon) Détermine la quantité de mémoire à allouer à la réception et à l'impression des données. Si l'option Haximum est sélectionnée, la quantité de mémoire attribuée à la réception des données est plus importante. Si l'optionfinimum est sélectionnée, la quantité de mémoire attribuée à l'impression des données est plus importante. Remarque : 1 Pour activer les paramètres de l'option Buffer Size (Taille tampon), vous devez d'abord mettre l'imprimante hors tension pendant au moins cinq secondes, puis la remettre sous tension. Vous pouvez également utiliser la fonctionkaset 411 (Tout réinitialiser), comme indiqué dans la section «Reset Menu (Menu Réinitialiser) » à la page 97. Qi Lorsque vous réinitialisez l'imprimante, tous les travaux d'impression sont supprimés. Assurez-vous que le voyant Prête ne clignote pas lorsque vous réinitialisez l'imprimante. Menu USB Elément Paramètres (par défaut : en gras) USB 1/F°1 On (Oui), Off (Non) USB Speed (Vitesse USB)"! "2 HS,FS Get IP Address (Obtenir adresse IP)"2 Auto, PING, Panel (Panneau)

jp2"3"45 0.0.0.1 à 255.255.255.254 sm°2"3 0.0.0.0 à 255.255.255.255 aw°23 0.0.0.0 à 255.255.255.255 NetWare"2"3 On (Oui), Off (Non) AppleTalk"2"3 On (Oui), Off (Non) MS Network"? "3 On (Oui), Off (Non) Bonjour"? "3 On (Oui), Off (Non) Utilisation du panneau de contrôle 100

EPSON Aculaser C9200 Series Guide d'utilisation Elément Paramètres (par défaut : en gras) USB Ext 1/F Init (Init.l/F ext. USB)'2"3 | - Buffer Size (Taille tampon)! "2 Normal, Maximum, Minimum "1 Lorsque cet élément est modifié, la valeur du paramètre est appliquée après un redémarrage à chaud ou lors de la mise sous tension suivante. La modification est visible dans la feuille d'état ou dans le collationnement EJL mais elle prend uniquement effet après un redémarrage à chaud ou lors de la mise sous tension suivante. *2 Uniquement disponible lorsque l'optionii5 1-F (1/F USB) est réglée sur ün (Oui). *3 Uniquement disponible lorsqu'un périphérique USB externe prenant en charge le protocole D4 est connecté. Le contenu des paramètres varie en fonction des paramètres du périphérique USB externe. “4 Sile paramètreSzt IPâddress (Obtenir adresse IP) est réglé sur Auto, ce paramètre ne peut pas être modifié. *$ Lorsque vous modifiez le paramètreSzt IPäddrass (Obtenir adresse IP) en sélectionnant l'option äuts à la place de l'option Fana1 (Panneau) ou FTHE, les valeurs des paramètres du panneau sont enregistrées. Lorsque vous passez de l'option äuts à l'option Fanal (Panneau) ou FIHE, les valeurs enregistrées sont affichées. La valeur est réglée sur

192.168.192.168 si les paramètres ne sont pas définis à partir du panneau.

Permet d'activer ou de désactiver l'interface USB. USB Speed (Vitesse USB) Permet de sélectionner le mode de fonctionnement de l'interface USB. L'utilisation de l'option HE est recommandée. Si l'optionH£ ne fonctionne pas sur votre système d'exploitation, sélectionnez l'option FE. Buffer Size (Taille tampon) Détermine la quantité de mémoire à allouer à la réception et à l'impression des données. Si l'option Haximum est sélectionnée, la quantité de mémoire attribuée à la réception des données est plus importante. Si l'optionfinimum est sélectionnée, la quantité de mémoire attribuée à l'impression des données est plus importante. Remarque : 1 Pour activer les paramètres de l'option Euffar Size (Taille tampon), vous devez d’abord mettre l'imprimante hors tension pendant au moins cinq secondes, puis la remettre sous tension. Vous pouvez également utiliser la fonctionæszat 11 (Tout réinitialiser), comme indiqué dans la section «Reset Menu (Menu Réinitialiser) » à la page 97. Qi Lorsque vous réinitialisez l'imprimante, tous les travaux d'impression sont supprimés. Assurez-vous que le voyant Prête ne clignote pas lorsque vous réinitialisez l'imprimante. Utilisation du panneau de contrôle 101

EPSON Aculaser C9200 Series Guide d'utilisation Menu Réseau Pour plus d'informations sur chaque paramètre, reportez-vous au Guide du réseau. Menu AUX Pour plus d'informations sur chaque paramètre, reportez-vous au Guide du réseau. Menu PCL Ces paramètres sont disponibles en mode PCL. Elément Paramètres (par défaut : en gras) FontSource (Police) | Resident (Résidente), Download (Téléchargée) "1 Font Number (Nu- 0... 65535 (suivant vos paramètres) méro Police) Pitch (Pas)"2 0,44 10 … 99,99 caractères par pouce (cpi) par incréments de 0,01 cpi Height (Hauteur)"2 4,00 12... 999,75 points par incréments de 0,25 point SymSet (Symbole) IBM-US, Roman-8, Roman-9, ECM94-1, 8859-2 ISO, 8859-9 ISO, 8859-10ISO, 8859-151S0, PcBit775, IBM-DN, PcMultiling, PcE.Europe, PcTk437, PcEur858, Pc1004, WiAnsi, WiE.Europe, WiTurkish, WiBALT, DeskTop, PsText, Velnternati, VeUS, MsPublishin, Math-8, PsMath, VeMath, PiFont, Legal, UK, ANSI ASCII, Swedis2, Italian, Spanish, German, Norweg1, French2, Windows, McText, Hebrew7, 8859-8 ISO, Hebrew8, Arabic8, OCR A, OCR B, Pc866Cyr, Pc866Ukr, WinCyr, ISOCyr, Pc8Grk, Pc851Grk, WinGrk, ISOGrk, Greek8, Pc862Heb, Pc864Ara, HPWARA Form (Formulaire) 5.64... 128 lignes CR Function (Retour | CR, CR+LF chariot) LF Function (Saut de | LF,CR+LF ligne) Tray Assign (Gestion | 4K,5S,4 bac) “1 Uniquement disponible lorsque les polices téléchargées sont accessibles. "2 En fonction de la police sélectionnée. FontSource (Police) Utilisation du panneau de contrôle 102

EPSON Aculaser C9200 Series Guide d'utilisation Définit la source de police par défaut. Font Number (Numéro Police) Définit le numéro de police par défaut pour la source de police par défaut. Le numéro proposé dépend de vos paramètres. Pitch (Pas) Permet d'indiquer le pas de > police par défaut si la police est de taille variable et de pas fixe. Vous pouvez choisir de &.44 à 33.55 cpp (caractères par pouce), par incréments de 0,01. Cette option peut ne pas être disponible ; cela dépend du paramétrage des options Font Source (Police) et Font Number (Numéro Police). Height (Hauteur) Permet d'indiquer la hauteur de police par défaut si la police est de taille variable et proportionnelle. Vous pouvez choisir de 4 à #3 points, par incréments de 0,25 point. Cette option peut ne pas être disponible ; cela dépend du paramétrage des options Font Source (Police) et Font Number (Numéro Police). SymSet (Symbole) Permet de sélectionner le jeu de symboles par défaut. Si la police sélectionnée pour les paramètres Font Source (Police) et Font Number (Numéro Police) n'est pas disponible dans le nouveau paramètre SymSet (Symbole), la valeur par défaut des premiers paramètres, c'est-à-dire TELUS automatiquement rétablie. Form (Formulaire) Permet de sélectionner le nombre de lignes pour le format et l'orientation de papier choisis. Une modification d'espacement des lignes (VMI) est alors effectuée et la nouvelle valeur VMI est stockée dans l'imprimante. Ainsi, les modifications apportées ultérieurement aux paramètres Page Size (Format Papier) et Orientation entraîneront une modification de la valeur de l'option Form (Formulaire) qui tiendra compte de la valeur VMI stockée. CR Function (Retour chariot), LF Function (Saut de ligne) Ces fonctions sont incluses pour les utilisateurs de systèmes d'exploitation particuliers tels qu'UNIX. Tray Assign (Gestion bac) Utilisation du panneau de contrôle 103

EPSON Aculaser C9200 Series Guide d'utilisation Permet de modifier l'affectation de la commande de sélection de l'alimentation papier. Lorsque l'option est sélectionnée, les commandes sont compatibles avec l'imprimante HP LaserJet 4. Lorsque l'option #f' est sélectionnée, les commandes sont compatibles avec les imprimantes HP LaserJet 4000, 5000 et 8000. Lorsque l'option %£ est sélectionnée, les commandes sont compatibles avec l'imprimante HP LaserJet 5. Menu PS3 Elément Paramètres (par défaut : en gras) Error Sheet (Page Off (Non), On (Oui) d'Erreur) Coloration Color (Couleur), Mono Image Protect (Pro- | Off (Non), On (Oui) tect. image) Binary (Binaire) Off (Non), On (Oui) Text Detection (Dé- Off (Non), On (Oui) tection du texte) PDF Page Size (Taille | Auto, A4, A3, A5, B4, B5, LT, HLT, LGL, GLT, GLG, B, EXE, F4, MON, C10, DL, C5, C6, 1B5, A3F page PDF) Error Sheet (Page d'Erreur) Lorsque vous sélectionnez ir: (Oui), l'imprimante imprime une page d'erreur si une erreur se produit en mode PS3 ou lorsque la version du fichier PDF que vous avez essayé d'imprimer n'est pas prise en charge. Coloration Permet de sélectionner le mode d’impression en couleur ou en noir et blanc. Image Protect (Protect. image) Lorsque l'option Er: (Oui) est sélectionnée, la qualité d'impression reste la même, même si la quantité de mémoire est insuffisante. Le message Hemors Üuarflou (Mémoire saturée) s'affiche alors et l'impression est interrompue. Lorsque l'optio (Non) est sélectionnée, la qualité d'impression est réduite si la quantité de mémoire est insuffisante. Le message Imase Ürtimum (Adaptation Image) s'affiche alors et l'impression se poursuit. Utilisation du panneau de contrôle 104

EPSON Aculaser C9200 Series Guide d'utilisation Binary (Binaire) Indique le format des données. Sélectionnez ni (Oui) pour les données binaires et ff (Non) pour les données ASCII. Remarque : D L'option Binary (Binaire) peut uniquement être utilisée dans le cadre d'une connexion réseau. D Lors de l'utilisation du protocole AppleTalk, il ne vous est pas nécessaire de sélectionner Üri (Oui). Si vous souhaitez utiliser des données binaires, assurez-vous que votre application prend en charge les données binaires et que les paramètres SEND CTRL-D Before Each Job (Envoyer CTRL-D avant chaque tâche) et SEND CTRL-D After Each Job (Envoyer CTRL-D après chaque tâche) sont réglés sur No (Non). Lorsque ces paramètres sont réglés sur Üri (Oui), vous ne pouvez pas utiliser le protocole TBCP (protocole de communications binaires référencées) sous les paramètres du pilote d'impression. Text Detection (Détection du texte) Lorsque vous sélectionnez Ür (Oui), le fichier texte est converti en fichier PostScript lors de l'impression. Ce paramètre est disponible uniquement lorsque vous sélectionnez F: Emulation Menu (Menu Emulation). PDF Page Size (Taille page PDF) Permet d'indiquer le format de papier lorsque vous envoyez le répertoire du fichier PDF à partir d'un ordinateur ou d'un autre périphérique. Si tite est sélectionné, le format de papier est déterminé sur la base du format de la première page imprimée. Menu ESCP2 Elément Paramètres (par défaut : en gras) Font (Police) Courier, Prestige, Roman, Sans serif, Roman T, Orator 5, Sans H, Script, OCR A, OCR B Pitch (Pas) 10,12, 15 cpi, Prop. (Prop) Condensed (Con- Off (Non), On (Oui) densé) T. Margin (Marge 0.40 … 0,50... 1,50 pouce par incrément de 0,05 pouce Haut) Utilisation du panneau de contrôle 105

EPSON Aculaser C9200 Series Guide d'utilisation Elément Paramètres (par défaut : en gras) Text (Texte) 66... 132 lignes CGTable (TableCG) PcUSA, Italic, PcMultilin, PcPortugue, PcCanFrenc, PcNordic, PcTurkish2, Pclcelandic, PcE.Europe, BPBRASCII, BpAbicomp, Roman-8, PcEur858, ISO Latin1, 8859-151S0, PcSi437, PcTurkish1,8859-91S0, Mazowia, CodeMJK, PcGk437,PcGk851, PcGk869,8859-71S0,PcCy855, PcCy866, PcUkr866, PcLit771, Bulgarian, Hebrew7, Hebrew8, PcHe862, PcAr864, PcAr864Ara, PcAr720, PcLit774, Estonia, ISO Latin2, PcLat866 Country (Pays) USA, France, Germany (Allemagne), UK, Denmark (Danemark), Sweden (Suède), Italy (Italie), Spain1 (Espagne 1), Japan (Japon), Norway (Norvège), Denmark2 (Danemark 2), Spain2 (Espagne 2), LatinAmeric (Amérique latine), Korea (Corée), Legal Auto CR (Retour cha- riot auto) On (Oui), Off (Non) Auto LF (LF Auto) Off (Non), On (Oui) Bit Image (Bitimage) Dark (Foncée), Light (Claire), BarCode (Code Barre) ZeroChar (Caractère Zéro) ooug Font (Police) Permet de sélectionner la police. Pitch (Pas) Permet de sélectionner le pas (espacement horizontal) de la police à pas fixe ; ce pas est exprimé en cpp (caractères par pouce). Vous pouvez également choisir un espacement proportionnel. Condensed (Condensé) Permet d'activer ou de désactiver l'impression resserrée. T. Margin (Marge Haut) Permet de définir la distance entre le haut de la feuille et la ligne de base de la première ligne imprimable. Cette distance est exprimée en pouces. La première ligne imprimable est d'autant plus proche du haut de la page que la valeur est peu élevée. Text (Texte) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Permet de définir la longueur de la page en nombre de lignes. Pour cette option, on suppose qu'une ligne est égale à 1 pica (un sixième de pouce). Si vous modifiez les paramètres Orientation, Page Size (Format Papier) ou T. Margin (Marge Haut), la longueur de page reprendra automatiquement la valeur par défaut pour chaque format de papier. CGTable (TableCG) Utilisez l'option de la table CG (Character Generator - Générateur de caractères) pour sélectionner la table des caractères graphiques ou celle des italiques. La table des caractères graphiques est destinée à l'impression de lignes, de coins, de zones ombrées, de caractères internationaux, de caractères grecs et de symboles mathématiques. Si vous choisissez I tal ic (Italique), la moitié supérieure de la table de caractères comportera des caractères italiques. Country (Pays) Utilisez cette option pour sélectionner l'un des quinze jeux de symboles internationaux. Pour obtenir des échantillons de jeux de caractères internationaux, reportez-vous au Guide des polices. Auto CR (Retour chariot auto) Indique si l'imprimante effectue une opération de type CR-LF (retour chariot et changement de ligne) chaque fois que l'impression définie dépasse la marge de droite. Si vous sélectionnez FF (Non), les caractères dépassant la marge de droite ne sont pas imprimés et les changements de ligne n'ont lieu que lorsque l'imprimante reçoit un retour chariot. Cette fonction est automatiquement prise en charge par la plupart des applications. Auto LF (LF Auto) Si vous paramétrez cette fonction sur FF (Non), l'imprimante n'envoie pas de commande LF (changement de ligne) automatique avec chaque retour chariot. Si au contraire cette fonction a pour valeur ri (Oui), une commande LF accompagne automatiquement chaque retour chariot. Sélectionnez Ün (Oui) si les lignes de votre texte se chevauchent. Bit Image (Bitimage) L'imprimante est en mesure d'émuler les densités de graphiques définies avec ses commandes. Sivous sélectionnezEark (Foncée), la densité de l'image binaire est élevée. Elle est faible si vous sélectionnez Lisht (Claire). Sivous choisissezEarCade (Code Barre), l'imprimante convertit les images binaires en codes à barres en remplissant automatiquement les espaces verticaux entre les points. Les lignes verticales ainsi obtenues sont continues et peuvent être lues par un lecteur de codes à barres. Ce mode réduit la taille de l'image imprimée et peut entraîner une distorsion des images binaires sur papier. Utilisation du panneau de contrôle 107

EPSON Aculaser C9200 Series Guide d'utilisation ZeroChar (Caractère Zéro) Permet de sélectionner le caractère à utiliser pour la valeur zéro : 0 ou @. Menu FX Elément Paramètres (par défaut : en gras) Font (Police) Courier, Prestige, Roman, Sans serif, Script, Orator S, OCR A, OCR B Pitch (Pas) 10, 12,15 cpi, Prop. (Prop) Condensed (Con- densé) Off (Non), On (Oui) T. Margin (Marge

0.40 … 0,50... 1,50 pouce par incrément de 0,05 pouce

Haut) Text (Texte) 66... 132 lignes CGTable (TableCG) PcUSA, Italic, PcMultilin, PcPortugue, PcCanFrenc, PcNordic, PcTurkish2, Pclcelandic, PcE.Europe, BPBRASCII, BpAbicomp, Roman-8, PcŒur858, ISO Latin1, 8859-151S0 Country (Pays) USA (Etats-Unis), France, Allemagne, Royaume-Uni, Danemark, Suède, Italie, Espagne1, Japon, Norvège, Danemark2, Espagne2, Amérique Latine Auto CR (Retour cha- riot auto) On (Oui), Off (Non) Auto LF (LF Auto) Off (Non), On (Oui) Bit Image (Bitimage) Dark (Foncée), Light (Claire), BarCode (Code Barre) ZeroChar (Caractère Zéro) ooug Font (Police) Permet de sélectionner la police. Pitch (Pas) Permet de sélectionner le pas (espacement horizontal) de la police à pas fixe ; ce pas est exprimé en cpp (caractères par pouce). Vous pouvez également choisir un espacement proportionnel. Condensed (Condensé) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Permet d'activer ou de désactiver l'impression resserrée. T. Margin (Marge Haut) Permet de définir la distance entre le haut de la feuille et la ligne de base de la première ligne imprimable. Cette distance est exprimée en pouces. La première ligne imprimable est d'autant plus proche du haut de la page que la valeur est peu élevée. Text (Texte) Permet de définir la longueur de la page en nombre de lignes. Pour cette option, on suppose qu'une ligne est égale à 1 pica (un sixième de pouce). Si vous modifiez les paramètres Orientation, Page Size (Format Papier) ou T. Margin (Marge Haut), la longueur de page reprendra automatiquement la valeur par défaut pour chaque format de papier. CGTable (TableCG) Utilisez l'option de la table CG (Character Generator - Générateur de caractères) pour sélectionner la table des caractères graphiques ou celle des italiques. La table des caractères graphiques est destinée à l'impression de lignes, de coins, de zones ombrées, de caractères internationaux, de caractères grecs et de symboles mathématiques. Si vous choisissez I tal ic (Italique), la moitié supérieure de la table de caractères comportera des caractères italiques. Country (Pays) Utilisez cette option pour sélectionner un des treize jeux de symboles internationaux. Pour obtenir des échantillons de jeux de caractères internationaux, reportez-vous au Guide des polices. Auto CR (Retour chariot auto) Indique si l'imprimante effectue une opération de type CR-LF (retour chariot et changement de ligne) chaque fois que l'impression définie dépasse la marge de droite. Si vous sélectionnez FF (Non), les caractères dépassant la marge de droite ne sont pas imprimés et les changements de ligne n'ont lieu que lorsque l'imprimante reçoit un retour chariot. Cette fonction est automatiquement prise en charge par la plupart des applications. Auto LF (LF Auto) Si vous paramétrez cette fonction sur FF (Non), l'imprimante n'envoie pas de commande LF (changement de ligne) automatique avec chaque retour chariot. Si au contraire cette fonction a pour valeur ri (Oui), une commande LF accompagne automatiquement chaque retour chariot. Sélectionnez Ün (Oui) si les lignes de votre texte se chevauchent. Utilisation du panneau de contrôle 109

EPSON AcuLaser C9200 Series Guide d'utilisation Bit Image (Bitimage) L'imprimante est en mesure d'émuler les densités de graphiques définies avec ses commandes. Sivous sélectionnez Eark (Foncée), la densité de l'image binaire est élevée. Elle est faible si vous sélectionnez Lisht (Claire). Sivous choisissezE: de (Code Barre), l'imprimante convertit les images binaires en codes à barres en remplissant automatiquement les espaces verticaux entre les points. Les lignes verticales ainsi obtenues sont continues et peuvent être lues par un lecteur de codes à barres. Ce mode réduit la taille de l'image imprimée et peut entraîner une distorsion des images binaires sur papier. ZeroChar (Caractère Zéro) Permet de sélectionner le caractère à utiliser pour la valeur zéro : 0 ou @. Menu 1239X Le mode 1239X permet l'émulation des commandes 2390/2391 Plus d'IBM®. Les paramètres de ce menu sont disponibles uniquement si l'imprimante est en mode 1239X. Elément Paramètres (par défaut : en gras) Font (Police) Courier, Prestige, Gothic, Orator, Script, Presentor, Sans serif Pitch (Pas) 10, 12, 15, 17, 20, 24 cpi, Prop. Code Page 437,850, 858, 860, 863, 865 T. Margin (Marge Haut)

0.30 … 0,40 1,50 pouce par incrément de 0,05 pouce

Text (Texte) 67... 132 lignes Auto CR (Retour chariot auto) Off (Non), On (Oui) Auto LF (LF Auto) Off (Non), On (Oui) Alt. Graphics Off (Non), On (Oui) Bit Image (Bitimage) Dark (Foncée), Light (Claire) ZeroChar (Caractère Zé- ro) ooug Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation Elément Paramètres (par défaut : en gras) CharacterSet (Jeu de ca- | 1,2 ractères) Font (Police) Permet de sélectionner la police. Pitch (Pas) Permet de sélectionner le pas (espacement horizontal) de la police à pas fixe ; ce pas est exprimé en cpp (caractères par pouce). Vous pouvez également choisir un espacement proportionnel. Code Page Permet de sélectionner une table de caractères. Les tables de caractères contiennent les caractères et symboles utilisés dans les différentes langues. Le texte imprimé est basé sur le contenu de la table sélectionnée. T. Margin (Marge Haut) Permet de définir la distance entre le haut de la feuille et la ligne de base de la première ligne imprimable. Cette distance est exprimée en pouces. La première ligne imprimable est d'autant plus proche du haut de la page que la valeur est peu élevée. Text (Texte) Permet de définir la longueur de la page en nombre de lignes. Pour cette option, on suppose qu'une ligne est égale à 1 pica (un sixième de pouce). Si vous modifiez les paramètres Orientation, Page Size (Format Papier) ou T. Margin (Marge Haut), la longueur de page reprendra automatiquement la valeur par défaut pour chaque format de papier. Auto CR (Retour chariot auto) Indique si l'imprimante effectue une opération de type CR-LF (retour chariot et changement deligne) chaque fois que l'impression définie dépasse la marge de droite. Si ce paramètre est désactivé, les caractères dépassant la marge de droite ne sont pas imprimés et les changements de ligne n'ont lieu que lorsque l'imprimante reçoit un retour chariot. Cette fonction est automatiquement prise en charge par la plupart des applications. Auto LF (LF Auto) Utilisation du panneau de contrôle 111

EPSON Aculaser C9200 Series Guide d'utilisation Si vous paramétrez cette fonction sur FF (Non), l'imprimante n'envoie pas de commande LF (changement de ligne) automatique avec chaque retour chariot. Si au contraire cette fonction a pour valeur ri (Oui), une commande LF accompagne automatiquement chaque retour chariot. Sélectionnez Ün (Oui) si les lignes de votre texte se chevauchent. Alt.Graphics Permet d'activer ou de désactiver cette fonction. Bit Image (Bitimage) L'imprimante est en mesure d'émuler les densités de graphiques définies avec ses commandes. Sivous sélectionnez Eark (Foncée), la densité de l'image binaire est élevée. Elle est faible si vous sélectionnez Lisht (Claire). Sivous choisissezEarCade (Code Barre), l'imprimante convertit les images binaires en codes à barres en remplissant automatiquement les espaces verticaux entre les points. Les lignes verticales ainsi obtenues sont continues et peuvent être lues par un lecteur de codes à barres. Ce mode réduit la taille de l'image imprimée et peut entraîner une distorsion des images binaires sur papier. ZeroChar (Caractère Zéro) Permet de sélectionner le caractère à utiliser pour la valeur zéro : 0 ou @. CharacterSet (Jeu de caractères) Permet de choisir entre les tables de caractères 1 et 2. Menu Config mot passe Elément Paramètres (par défaut : en gras) Password Config (Config mot passe)" s Limitation Disable (Désactiver), Interface, Config, All (Tous)

• Le mot de passe par défaut est vierge. Vous pouvez saisir jusqu'à 20 caractères pour le mot de passe. Password Config (Config mot passe) Permet de modifier le mot de passe. Saisissez d'abord l'ancien mot de passe, puis saisissez le nouveau mot de passe deux fois. Utilisation du panneau de contrôle 112

EPSON Aculaser C9200 Series Guide d'utilisation Pour saisir le mot de passe, appuyez sur la touche Y Bas ou À Haut pour sélectionner le caractère et appuyez sur la touche k Entrée pour déterminer le caractère. Une fois tous les caractères définis, appuyez sur la touche OK. Limitation Permet de modifier la gamme de limitation. Lorsque le paramètre Intarface est sélectionné, le mot de passe est nécessaire pour modifier les paramètres dans les menus USB et Network (Réseau). Lorsque l'optio 3 est sélectionnée, il est nécessaire de saisir le mot de passe pour accéder au menuËuick Frint Job (Impression rapide des jobs) ou Canfidential Job (Job confidentiel) ou pour modifier les paramètres de tous les menus. Lorsque l'option 11 (Tous) est sélectionnée, il est nécessaire de saisir le mot de passe pour accéder au menu Ëi Frint Job (Impression rapide des jobs) ou Carif al Job (Job confidentiel) ou pour modifier les paramètres et exécuter les éléments de tous les menus. Avant de modifier le paramètre, vous devez saisir le mot de passe défini dans le paramètre F rd Config (Config mot passe). Menu Support (Menu Avancé) Activez le mode Support Mode (Mode Support en appuyant sur la touche Y Bas lors de la mise sous tension de l'imprimante. Les menus £urrort Menu (Menu Avancé) etFrir Hernu (Menu Réglage de l'imprimante) s'affichent alors. re] Attention Q Sélectionnez uniquement les éléments ci-dessous dans le menu Sureort Menu (Menu Avancé). Ne sélectionnez aucun élément du menuFrint ? st Menu (Menu Réglage de l'imprimante). Q Lors du formatage de la mémoire CompactFlash ou de la suppression des données, débranchez les câbles d'interface et ne procédez à l'impression d'aucun fichier. Format CompactFlash (Formater CompactFlash) Permet de formater la mémoire CompactFlash installée dans l'imprimante (le cas échéant). Format PS3 CompactFlash (Formater CompactFlash PS3) Permet de formater les zones de la mémoire CompactFlash installée où sont stockées des informations PostScript (le cas échéant). Delete All CompactFlash Data (Supprimer toutes les données CompactFlash) Permet de supprimer toutes les données de la mémoire CompactFlash installée (le cas échéant). Utilisation du panneau de contrôle 113

EPSON Aculaser C9200 Series Guide d'utilisation Menu signet Le menu signet s'affiche si vous appuyez sur la touche OK lorsque l'écran LCD affiche la mention Egadu (Prête) ou F (En veille). Les éléments de paramétrage mis en signet sont répertoriés dans le menu Bookmark (Signet), vous pouvez sélectionner l'un d'entre eux. Les menus suivants sont mis en signet par défaut. Q Reset Menu (Menu Réinitialiser) D MP Tray Size (Format Bac BM) D System Information (Infos système) Si vous souhaitez enregistrer des menus sous forme de signets, reportez-vous à la section « Procédure d'enregistrement des menus en tant que signets » à la page 85 pour plus de détails. Messages d'état et d'erreur Vous trouverez dans cette section la liste des messages d'erreur qui peuvent s'afficher sur l'écran LCD de l'imprimante, une brève description de chacun d'eux, ainsi que les solutions permettant de les résoudre. Notez que les messages qui s'affichent sur le panneau LCD ne sont pas tous synonymes de problème. La présence du symbole $ à droite du message d'avertissement indique qu'il y a plusieurs avertissements. Pour vérifier tous les avertissements qui se produisent, appuyez sur la touche Y Bas pour afficher lemenuËëtatus Mari (Menu Etat), puis appuyez sur la touche Entrée. L'écran LCD affiche également la durée de vie restante des consommables et les tailles de papier disponibles. Bookmark Failed (Échec signet) Le menu sélectionné ne peut pas être enregistré sous forme de signet. Certains menus ne peuvent pas être enregistrés sous forme de signets. Bookmark Registered (Signet enregistré) Le menu sélectionné est enregistré sous forme de signet. Calibrating Printer (Réglage Imprimante) L’imprimante procède à un calibrage automatique. Il ne s’agit pas d’un message d’erreur, ce message disparaît une fois le processus de calibrage terminé. Tant que l'imprimante affiche ce message, n’ouvrez pas les couvercles et ne la mettez pas hors tension. Utilisation du panneau de contrôle 114

EPSON Aculaser C9200 Series Guide d'utilisation Cancel All Print Job (Tout annuler) L'imprimante annule tous les travaux d'impression stockés dans sa mémoire, y compris ceux en cours de réception ou d'impression. Ce message apparaît lorsque la touche ff Annulation est maintenue enfoncée pendant plus de deux secondes. Cancel Print Job (Annuler impression) L'imprimante annule le travail d'impression en cours. Ce message apparaît lorsque la touche # Annulation est enfoncée et relâchée en moins de deux secondes. Cancel Print Job (by host) (Annuler impression (par hôte)) Le travail d'impression est annulé au niveau du pilote d'impression. Can’t Print (Impr. impossible) Les données d'impression sont supprimées car elles sont incorrectes. Assurez-vous de l'utilisation du format de papier et du pilote d'impression appropriés. Can’t Print Duplex (Duplex impossible) L'imprimante a rencontré des problèmes lors de l'impression recto verso. Assurez-vous que le type et le format de papier utilisés sont adaptés à l'impression recto verso. Le problème peut également être lié à une définition incorrecte des paramètres de la source d'alimentation que vous utilisez. Appuyez sur la touche Arrêt/Marche pour imprimer le reste du travail d'impression sur une seule face de la feuille. Appuyez sur la touche Annulation pour annuler le travail d'impression. Can’t Use Bookmark (Signet inutilisable) Le menu enregistré ne peut être utilisé. Vous avez modifié des paramètres une fois le menu enregistré sous forme de signet, le menu a donc été désactivé. CF CHECK (VERIFICATION CF) L'imprimante vérifie la mémoire CompactFlash. Check Paper Size (Vérif.format papier) Le format de papier sélectionné est différent de celui du papier chargé dans l'imprimante. Vérifiez que le papier chargé dans la source d'alimentation spécifiée est du format approprié. Utilisation du panneau de contrôle 115

EPSON Aculaser C9200 Series Guide d'utilisation Pour supprimer ce message, sélectionnez l’option Clear hiarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Check Paper Type (Vérifier type Papier) Le papier chargé dans l'imprimante ne correspond pas au type de papier défini dans le pilote d'impression. Seuls les papiers identiques à ceux mentionnés dans le paramètre du format de papier peuvent être utilisés pour l'impression. Pour supprimer ce message, sélectionnez l'option Claar liarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Check Transparency (Vérifier le transparent) Vous avez chargé un support autre que des transparents Epson Color Laser Transparencies (Transparents laser couleur Epson) alors que le paramètre Paper Type (Type de support) du pilote d'impression est réglé sur Transparency (Transparent) ou vous avez chargé des transparents alors que le paramètre Paper Type (Type de support) du pilote d'impression n'est pas réglé sur Transparency (Transparent). Les pages sorties de l'imprimante sont complètement vierges. Pour éliminer l'erreur, reportez-vous à la section « Les transparents sortent vierges du bac BM » à la page 208. Collate Disabled (Pas d'assemblage) Il n'est plus possible d'imprimer en précisant le nombre d'exemplaires, en raison du manque de mémoire vive (RAM). Si cette erreur se produit, n'imprimez qu'un seul exemplaire à la fois. Pour supprimer ce message, sélectionnez l'option Claar liarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. CompactFlash Error (Erreur CompactFlash) La mémoire CompactFlash installée n'est pas prise en charge par l'imprimante ou vous avez sélectionné Ha (Non) lorsque l'option Format Keauirad (Formatage requis) s'est affichée sur le panneau de contrôle. Mettez l'imprimante hors tension et retirez la mémoire CompactFlash. Si l'optionFarmat Reauired (Formatage requis) s'affiche sur le panneau de contrôle, sélectionnez (Oui). CompactFlash Full (CompactFlash pleine) Utilisation du panneau de contrôle

EPSON Aculaser C9200 Series Guide d'utilisation La mémoire CompactFlash en option est pleine et vous ne pouvez enregistrer aucune donnée. Supprimez les données inutiles de la mémoire CompactFlash. Pour supprimer ce message, sélectionnez l'option Claar Wiarnirs (Effacer alerte) dans le menuFasat Mar (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page

Correct time using Time Setting (Corriger l'heure à l'aide du paramètre Time (Heure)) Le paramètre d'heure est réinitialisé parce que le cordon d'alimentation n'a pas été connecté pendant une longue période de temps. Pour supprimer ce message, sélectionnez T Sattins (Heure) dans le menuËiack Haru (Menu Horloge) et définissez la date et l'heure. Duplex Memory Overflow (Duplex mem. saturée) Il n'ya pas assez de mémoire pour l'impression recto verso. L'imprimante imprime seulement le recto, puis éjecte la feuille de papier. Pour effacer ce message d'erreur, suivez les instructions ci-dessous. Si l'option äuta Cant (Erreur-Cont.) du menu ur Heru (Menu Imprimante) du panneau de contrôle de l'imprimante est réglée sur Üff (Non), appuyez sur la touche Arrêt/Marche pour imprimer sur Le verso de la feuille suivante ou sur la touche f Annulation pour annuler le travail d'impression. Siloption futa Cort (Erreur-Cont.) du menu ur Heru (Menu Imprimante) du panneau de contrôle de l'imprimante est réglée sur Üri (Oui), l'impression reprend automatiquement après un certain laps de temps. Feed Roller C2 Needed Soon (Roul. intr. C2 bientôt requis), Feed Roller C3 Needed Soon (Roul. intr. C3 bientôt requis), Feed Roller C4 Needed Soon (Roul. intr. C4 bientôt requis) Ce message apparaît lorsque la durée d'utilisation restante du rouleau d'entraînement C2, C3 ou C4 est faible. Vous pouvez poursuivre l'impression jusqu'à ce quele messageRarlace Fac (Remplacer roul. intr. C2),Ferlace Feed C3 (Remplacer roul. intr. C3) ou Ferlace Feed ol C4 (Remplacer roul. intr. C4) s'affiche. Pour effacer ce message d’avertissement et continuer à imprimer, sélectionnez l'option ll Effac. ttes alertes) dans le menu + Heru (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Form Data Canceled (Données FdP annulées) Utilisation du panneau de contrôle 117

EPSON Aculaser C9200 Series Guide d'utilisation Impossible de stocker des fonds de page dans la mémoire CompactFlash en option. La mémoire CompactFlash n'est pas installée correctement ou le nombre maximal de fichiers de fond de page a été atteint. Vérifiez que la mémoire CompactFlash en option est installée correctement ou supprimez les fichiers de fond de page dont vous n'avez plus besoin et tentez de nouveau de stocker le nouveau fond de page. Pour supprimer ce message, sélectionnez l'option Claar liarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Form Feed (Avance Papier) L'imprimante éjecte le papier à la demande de l'utilisateur. Ce message s'affiche lorsque vous appuyez une fois sur la touche Arrêt/Marche pour mettre l'imprimante hors ligne et lorsque vous maintenez la touche Arrêt/Marche enfoncée pendant plus de 2 secondes pour ne pas recevoir la commande d'avance papier. Format Error ROM A (ROM A non formaté) Un module ROM non formaté a été inséré. Pour effacer ce message, appuyez sur la touche Marche/Arrêt ou mettez l'imprimante hors tension, retirez le module ROM, puis réinstallez-le. Si l'erreur persiste, contactez votre revendeur. Format Required (Formatage requis) La mémoire CompactFlash installée doit être formatée pour être utilisée avec l'imprimante. Sélectionnez *&s (Oui) pour formater la mémoire ou Hz (Non) pour annuler le formatage. Si vous sélectionnez Ha (Non), le message ComractFlash Error (Erreur CompactFlash) s'affiche et vous ne pouvez pas utiliser la mémoire avec l'imprimante. Mettez alors l'imprimante hors tension et retirez la mémoire CompactFlash. Formatting CF (Formatage CF) La mémoire CompactFlash est en cours de formatage. Fuser Needed Soon (Unité fusion bientôt requise) Ce message apparaît lorsque la durée d'utilisation restante de l'unité de fusion est faible. Vous pouvez continuer à imprimer jusqu'à ce que le message d'erreurFarlacs Fusar (Remplacer le four) s'affiche. Utilisation du panneau de contrôle 118

EPSON Aculaser C9200 Series Guide d'utilisation Pour effacer < ce message d’avertissement et continuer à imprimer sélectionnez l'option : iarrninas (Effac. ttes alertes) dans le menu + Heru (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Image Optimum (Adaptation Image) L'imprimante ne dispose pas de suffisamment de mémoire pour imprimer la page dans la qualité d'impression spécifiée. Elle réduit automatiquement la qualité de l'impression de manière à poursuivre l'impression. Si la qualité de l'impression ne convient pas, tentez de simplifier la page en limitant le nombre de graphiques ou en réduisant le nombre et la taille des polices. Pour supprimer ce message, sélectionnez l’option Clear hiarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Désactivez le paramètre In Ür timum (Adaptation Image) danslemenuFrintins M Impression) du panneau de contrôle si vous ne souhaitez pas que l'imprimante réduise automatiquement la qualité d'impression pour continuer à imprimer. 4 (Menu Il se peut que vous deviez augmenter la quantité de mémoire de l'imprimante pour imprimer votre document avec la qualité d'impression désirée. Pour plus d'informations sur l'installation de mémoire supplémentaire, reportez-vous à la section « Module mémoire » à la page 159. Install Photocon uuuu (Insérer Photoconduc. uuuu) Le mauvais bloc photoconducteur est installé à l'emplacement indiqué pour le bloc photoconducteur couleur de l'imprimante ou l'emplacement est vide. (les lettres C, M, J et N apparaissent à la place de la mention uuuu et représentent les couleurs Cyan, Magenta, Jaune et Noir). Installez les cartouches indiquées. Reportez-vous à la section « Bloc photoconducteur » à la page

Install uuuu TnrCart (Installer cartouche de toner uuuu) La mauvaise cartouche de toner est installée à l'emplacement indiqué pour la cartouche de toner couleur de l'imprimante ou l'emplacement est vide (les lettres C, M, J et N apparaissent à la place de la mention uuuu et représentent les couleurs Cyan, Magenta, Jaune et Noir). Installez les cartouches indiquées. Reportez-vous à la section « Cartouche de toner » à la page 170. Install Waste Toner Box (Installer collecteur de toner usagé) Utilisation du panneau de contrôle 119

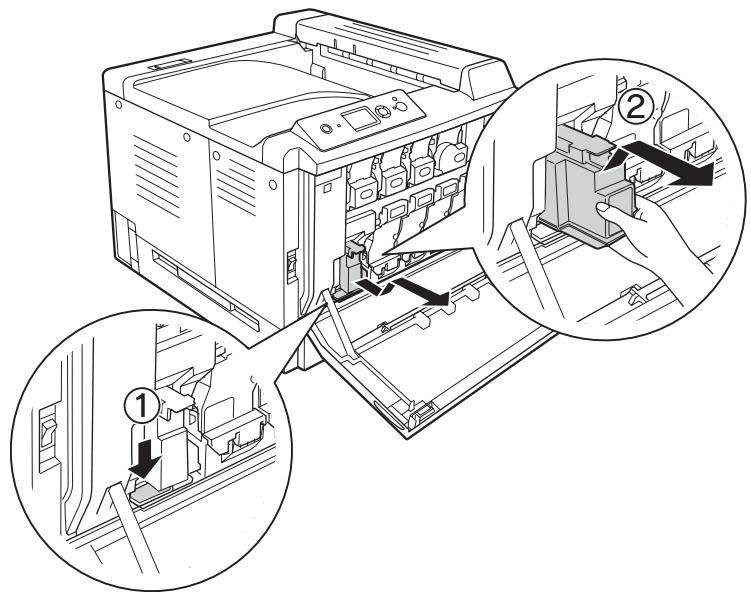

EPSON Aculaser C9200 Series Guide d'utilisation Le collecteur de toner usagé n'est pas installé ou ne l'est pas correctement. Si aucun collecteur de toner usagé n'est installé, installez un collecteur dans l'imprimante. Si un collecteur de toner usagé est déjà installé, retirez-le et réinstallez-le. Reportez-vous à la section « Filtre et collecteur de toner usagé » à la page 179. Invalid AUX I/F Card (Carte I/F AUX incorrecte) Ce message indique que l'imprimante ne peut communiquer avec la carte d'interface optionnelle installée. Mettez l'imprimante hors tension, puis retirez et réinstallez la carte. Invalid Data (Données non valides) Le fichier spoule du pilote est supprimé lors de l'impression ou les données sont anormales. Appuyez sur la touche Arrêt/Marche pour effacer ce message. Invalid N/W Module (Module N/W illégal) Aucun programme réseau n’est installé ou le programme réseau installé ne peut pas être utilisé avec l'imprimante. Contactez un technicien qualifié. Invalid PS3 (PS3 Illégale) Le module ROM contient des erreurs. Mettez l'imprimante hors tension et contactez votre revendeur. Invalid ROM A (ROM A Illégale) L’imprimante ne parvient pas à lire le module ROM en option que vous avez installé. Mettez l'imprimante hors tension et retirez le module ROM. Jam Paper Size Error (Bourrage erreur format de papier) Un bourrage papier est survenu parce que le format du papier chargé ne correspond pas à la taille de papier définie. Retirez le papier coincé. Pour plus d'informations sur les instructions relatives au retrait du papier coincé, reportez-vous à la section « Elimination des bourrages papier » à la page

Maintenance Unit Needed Soon (Unité de maintenance bientôt requise) Ce message apparaît lorsque la durée d'utilisation restante de l'unité de maintenance est faible. Vous pouvez continuer à imprimer jusqu'à ce que le message d'erreur K& ance Unit (Remplacer l'unité de maintenance) s'affiche. Utilisation du panneau de contrôle 120

EPSON Aculaser C9200 Series Guide d'utilisation Pour effacer < ce message d’avertissement et continuer à imprimer sélectionnez l'option iarrninas (Effac. ttes alertes) dans le menu + Heru (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Manual Feed ssss (Alimentation manuelle ssss) Le mode d'alimentation manuelle est spécifié pour le travail d'impression en cours. Assurez-vous que le format de papier indiqué par 2255 est bien chargé et appuyez ensuite sur la touche Arrêt/ Marche. Memory Overflow (Mémoire saturée) La mémoire de l'imprimante est insuffisante pour l'exécution de la tâche en cours. Appuyez sur la touche Arrêt/Marche du panneau de contrôle pour reprendre l'impression ou appuyez sur la touche # Annulation pour annuler le travail d'impression. Need Memory (Mém. insuffisante) La mémoire de l'imprimante est insuffisante pour terminer le travail d'impression en cours. Pour supprimer ce message, sélectionnez l’option Clear hiarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Pour éviter que ce problème ne se reproduise, ajoutez de la mémoire à votre imprimante, comme indiqué dans la section « Modules mémoire » à la page 274 ou réduisez la résolution de l'image à imprimer. Non-Genuine Toner Cartridge (Cartouche de toner non d'origine) La cartouche de toner installée n’est pas un produit d’origine Epson Il est recommandé d’installer une cartouche de toner d’origine. Il est possible que les impressions et la durée de vie restante de chaque cartouche affichée sur le panneau de contrôle ne soient pas les mêmes lors de l’utilisation de cartouches de toner non authentiques que lors de l’utilisation de cartouches de toner d’origine EPSON. Epson ne peut pas être tenu pour responsable de dommages ou problèmes résultant de l'utilisation de consommables non fabriqués ou approuvés par Epson. Installez un produit d'origine Epson ou sélectionnez l'option € : (Effac. ttes alertes) dans le menu F: Hanu (Menu Réinitialiser) du panneau de contrôle pour supprimer le message d'avertissement. Pour obtenir des instructions relatives au remplacement des cartouches de toner, reportez-vous à la section « Cartouche de toner » à la page 170. Utilisation du panneau de contrôle 121

EPSON Aculaser C9200 Series Guide d'utilisation NonGenuine Toner uuuu (Toner non authentique uuuu) La cartouche de toner installée n'est pas une cartouche de toner d'origine Epson. Il est possible que les impressions et la durée de vie restante des cartouches affichées sur le panneau de contrôle ne soient pas les mêmes lors de l’utilisation de cartouches de toner non authentiques que lors de l'utilisation de cartouches de toner d’origine EPSON. Epson ne peut pas être tenu pour responsable de dommages ou problèmes résultant de l'utilisation de consommables non fabriqués ou approuvés par Epson. Il est recommandé d’installer une cartouche de toner d’origine. Appuyez sur la touche Marche/Arrêt du panneau de contrôle pour reprendre l'impression. Offline (Hors ligne) L'imprimante n'est pas prête à imprimer. Appuyez sur la touche Arrêt/Marche. Open (wwww Open) (Ouvert (wwww ouvert)) Le capot indiqué (wwwur) n'est pas complètement fermé. Ouvrez et refermez le capot. Optional RAM Error Le module mémoire installé en option est altéré ou inapproprié. Remplacez-le. Paper Jam WWWW (Bourrage papier WWWW) L'emplacement du bourrage papier est indiqué par la mention iii l'emplacement de l'erreur. il correspond à Si le bourrage papier survient simultanément à deux endroits ou plus, ils sont tous indiqués. Position Description Paper Jam D, A (Bourrage D, A) Le papier est coincé au niveau du capot de l'unité recto verso ou du capot A. Pour obtenir des instructions sur la résolution de ce type de bourrage papier, reportez-vous aux sections « Bourrage papier D (capot de l'unité recto verso) » à la page 198 et « Bourrage papier À (capot A) » à la page 193. Paper Jam D, A, G (Bourrage D, A, | Le papier est coincé au niveau du capot de l'unité recto verso, du capot À ou du G) chemin d'entraînement du papier G. Pour obtenir des instructions sur la résolution de ce type de bourrage papier, reportez-vous aux sections « Bourrage papier D (capot de l'unité recto verso) » à la page 198, « Bourrage papier A (capot A) » à la page 193 et « Bourrage papier G (chemin d'entraînement du papier G) » à la page

Utilisation du panneau de contrôle 122

EPSON Aculaser C9200 Series Guide d'utilisation Position Description Paper Jam A, B, H (Bourrage A,B, | Le papier est coincé au niveau du capot À, du capot B ou du capot H. Pour obtenir H) des instructions sur la résolution de ce type de bourrage papier, reportez-vous aux sections « Bourrage papier À (capot A) » à la page 193 et « Bourrage papier BH (capot B ou H) » à la page 194. Bourrage papier À Le papier est coincé au niveau du capot A. Pour obtenir des instructions sur la résolution de ce type de bourrage papier, reportez-vous à la section « Bourrage papier À (capot A) » à la page 193. Paper Jam À, G (Bourrage À, G) Le papier est coincé au niveau du capot À ou du chemin d'entraînement du papier G. Pour obtenir des instructions sur la résolution de ce type de bourrage papier, reportez-vous aux sections « Bourrage papier A (capot A) » à la page 193 et « Bourrage papier G (chemin d'entraînement du papier G) » à la page 201. Paper Jam À, G, E2 (Bourrage À,G, | Le papier est coincé au niveau du capot À, du chemin d'entraînement du papier E2) G ou du capot E. Pour obtenir des instructions sur la résolution de ce type de Paper Jam À, G,E3 (Bourrage À, G, bourrage papier, reportez-vous aux sections « Bourrage papier À (capot A)» à la ej page 193, « Bourrage papier G (chemin d'entraînement du papier G) » à la page 201 et « Bourrage papier E2, bourrage papier E3, bourrage papier E4 (capot E2, Paper Jam A, G, E4 (Bourrage À,G, | capot E3, capot E4) » à la page 202. Ed) Paper Jam E2 (Bourrage E2) Le papier est coincé au niveau du capot E. Pour obtenir des instructions sur la résolution de ce type de bourrage papier, reportez-vous à la section « Bourrage papier E2, bourrage papier E3, bourrage papier E4 (capot E2, capot E3, capot E4) » Paper Jam E4 (Bourrage E4) à la page 202. Paper Jam E3 (Bourrage E3) Paper Out tttt sssss (Fin de papier tttt sssss) La source d'alimentation indiquée (tttt) ne contient pas de papier. Chargez du papier au format indiqué (25:52) dans l'alimentation papier. Paper Set tttt sssss (Régl.format tttt sssss) Le papier chargé dans la source d'alimentation indiquée (tttt) n'a pas le format requis ( Remplacez le papier chargé par du papier au format correct et appuyez sur la touche Arrêt/Marche pour reprendre l'impression ou sur la touche fi Annulation pour annuler le travail d'impression. Si vous appuyez sur la touche Arrêt/Marche sans avoir remplacé le papier, l'imprimante imprime sur le papier chargé même s'il n'est pas au format requis. Password Changed (MDP modifié) Le mot de passe a été modifié avec succès. Utilisation du panneau de contrôle 123

EPSON Aculaser C9200 Series Guide d'utilisation Photocon Trouble uuuu (Err. photoconducteur uuuu) Le bloc photoconducteur de la couleur indiquée pose problème. Retirez et réinsérez le bloc photoconducteur. Si l'erreur persiste, remplacez le bloc photoconducteur. Pour installer le bloc photoconducteur, reportez-vous à la section « Bloc photoconducteur » à la page 175. Photocon uuuu Needed Soon (Photocond. usé uuuu) Ce message apparaît lorsque le bloc photoconducteur de la couleur indiquée arrive en fin de vie. Vous pouvez continuer à imprimer jusqu'à ce que le message d'erreur K& OP LLL (Remplacer Photocond. uuuu) s'affiche. Please wait for print (Veuillez patienter pendant l'impression) Impossible de lancer l'impression car le travail précédent est en cours de traitement. Réessayez après quelques secondes. Print Overrun (Dépassement imp.) Le temps nécessaire au traitement des données à imprimer est trop important pour le moteur d'impression, car la page courante est trop complexe. Appuyez sur la touche Arrêt/Marche pour reprendre l'impression ou appuyez sur la touche ff Annulation pour annuler le travail d'impression. Si ce message s’affiche de nouveau, sélectionnez l'option Üri (Oui) pour le paramètreFase Frotact (Protection page) du menu £a tur 14 (Menu Imprimante) du panneau de contrôle ou activez l’option Avoid Page Error (Eviter erreur mémoire) du pilote d'impression. Si ce message continue à s'afficher lors de l'impression d'une page déterminée, essayez de simplifier la page en limitant le nombre de graphiques ou en réduisant le nombre et la taille des polices. Afin d'éviter ce type d'erreur, nous vous recommandons de régler le paramètre Fase Fratact (Protection page) sur Ur: (Oui) et d'ajouter de la mémoire à l'imprimante. Pour plus d'informations, reportez-vous aux sections « Menu Imprimante » à la page 93 et « Module mémoire » à la page

PS3 CompactFlash Full (CompactFlash PS3 pleine) La mémoire allouée à l'écriture des commandes PostScript 3 sur la mémoire CompactFlash en option est pleine. Pour supprimer ce message, sélectionnez l'option Claar liarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Utilisation du panneau de contrôle 124

EPSON Aculaser C9200 Series Guide d'utilisation RAM CHECK L'imprimante vérifie la mémoire vive (RAM). Ready (Prête) L'imprimante est prête à recevoir des données à imprimer. Replace Feed Roller C2 (Remplacer roul. intr. C2), Replace Feed Roller C3 (Remplacer roul. intr. C3), Replace Feed Roller C4 (Remplacer roul. intr. C4) Le rouleau d'entraînement C2, C3 ou C4 a atteint la fin de sa durée d'utilisation et doit être remplacé. Si cette erreur survient, contactez votre revendeur. Replace Fuser (Remplacer le four) L'unité de fusion a atteint la fin de sa durée d'utilisation et doit être remplacée. Si cette erreur survient, contactez votre revendeur. Replace Maintenance Unit (Remplacer l'unité de maintenance) L'unité de maintenance a atteint la fin de sa durée d'utilisation et doit être remplacée. Si cette erreur survient, contactez votre revendeur. Replace Photocon uuuu (Remplacer Photocond. uuuu) Le bloc photoconducteur indiqué a atteint la fin de sa durée d'utilisation et doit être remplacé. Reportez-vous à la section « Bloc photoconducteur » à la page 175 pour obtenir des instructions. Replace Toner uuuu (Remplacer toner uuuu) La cartouche de toner indiquée a atteint la fin de sa durée d'utilisation et doit être remplacée. Pour obtenir des instructions, reportez-vous à la section « Cartouche de toner » à la page 170. Replace Transfer Unit (Remplacer Unité transfert) L'unité de transfert a atteint la fin de sa durée d'utilisation et doit être remplacée. Si cette erreur survient, contactez votre revendeur. Replace Waste Toner Box (Remplacer collecteur de toner usagé) Le collecteur de toner usagé a atteint la fin de sa durée d'utilisation et doit être remplacé. Pour obtenir des instructions, reportez-vous à la section « Filtre et collecteur de toner usagé » à la page 179. Utilisation du panneau de contrôle 125

EPSON Aculaser C9200 Series Guide d'utilisation Reserve Job Canceled (Gestion job annulée) L'imprimante ne peut pas stocker les données du travail d'impression à l'aide de la fonction Reserve Job (Gestion des jobs). Le nombre maximal de travaux d'impression qu’il est possible de stocker sur la mémoire de l'imprimante est atteint ou la mémoire du lecteur est insuffisante pour stocker un nouveau travail. Pour stocker un nouveau travail d'impression, supprimez un travail stocké précédemment. De même si vous avez stocké des travaux confidentiels, leur impression libérera de la mémoire. Vous pouvez également augmenter l'espace disponible en réglant le paramètre Fifi k (Disque virtuel) sur Harmal ou Maximum (Maximal). Pour plus d'informations, reportez-vous à la section « Menu Imprimante » à la page 93. Pour supprimer ce message, sélectionnez l'option Claar hiarnins (Effacer alerte) dans le menu Egset Menu (Menu Réinitialiser) du panneau de contrôle. Pour obtenir des instructions sur l'accès aux menus du panneau de contrôle, reportez-vous à la section « Méthode d'accès aux menus du panneau de contrôle » à la page 84. Reset (Réinitialiser) L'interface actuelle de l'imprimante a été réinitialisée et le contenu de la mémoire tampon effacé. Les autres interfaces restent cependant actives et conservent leurs paramètres et données. Reset All (Tout réinitialiser) Tous les paramètres de l'imprimante ont été réinitialisés conformément à la configuration par défaut ou en fonction des derniers paramètres qui ont été enregistrés. Reset to Save (Réinit.pour sauver) Un paramètre du menu du panneau de contrôle a été modifié au cours d'une impression. Appuyez sur la touche Arrêt/Marche pour supprimer ce message. Le nouveau paramètre prendra effet une fois l'impression terminée. Vous pouvez également supprimer ce message à l’aide del’optionkezat (Réinitialiser) ou til (Tout réinitialiser) du panneau de contrôle. Les données d'impression seront néanmoins supprimées. ROM CHECK L'imprimante vérifie la mémoire morte (ROM). SELF TEST (Auto Test) L'imprimante procède à un auto test et à une initialisation. Utilisation du panneau de contrôle 126

EPSON Aculaser C9200 Series Guide d'utilisation Service Req Cffff/Service Req Exxx Une erreur du contrôleur ou du moteur d'impression a été détectée. Mettez l'imprimante horstension. Attendez au moins cinq secondes et remettez l'imprimante sous tension. Si ce message persiste, notez :), mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien qualifié. Set Release Lever to ppp Position (Placer le levier de relâchement en position ppp) La position du levier de relâchement du papier n’est pas correcte. Ouvrez le capot A et le capot B, placez le levier de relâchement sur la position FFF, puis fermes le capot B et le capot A (la position Harmal ou Erwælore (Enveloppe) apparaît à la place des lettres FFF). Sleep (En veille) L'imprimante est en mode d'économie d'énergie. Ce mode est désactivé lorsque l'imprimante reçoit les données d'impression. TonerCart Error uuuu (Erreur cartouche de toner uuuu) Une erreur de lecture/d’écriture est survenue au niveau des cartouches de toner indiquées (la couleur (Jaune(J)) ou (Noir(N)) apparaît à la place des lettres HUUU). Retirez et réinsérez les cartouches de toner. Si l'erreur persiste, remplacez les cartouches de toner. Pour installer les cartouches indiquées, Reportez-vous à la section « Cartouche de toner » à la page

Toner Low (uuuu Toner Low) (Niveau toner faible (Niveau toner faible uuuu)) Ce message apparaît lorsque la cartouche de toner de la couleur indiquée arrive en fin de vie Préparez une cartouche de toner neuve Transfer Unit Needed Soon (Unité de transfert bientôt requise) Ce message apparaît lorsque la durée d'utilisation restante de l'unité de transfert est faible. Vous pouvez continuer à imprimer jusqu'à ce que le message d'erreur F&F 1 : sfer Unit (Rempl. Unité Transf.) s'affiche. Turn Paper Cassette 1 (Bac 1 Retourner papier)/Turn Paper Cassette 2 (Bac 2 Retourner papier)/ Turn Paper Cassette 3 (Bac 3 Retourner papier)/Turn Paper Cassette 4 (Bac 4 Retourner papier) Utilisation du panneau de contrôle 127

EPSON Aculaser C9200 Series Guide d'utilisation Le sens du papier chargé dans le bac à papier indiqué ne correspond pas au sens requis. Le papier doit être orienté au format Paysage. Unable Clear Error (Impossible eff. err.) L'imprimante ne peut pas effacer un message d'erreur parce que l'erreur n'a pas été résolue. Essayez de résoudre une nouvelle fois le problème. Warming Up (Préchauffage) Le préchauffage de l'imprimante est en cours afin que l'unité de fusion soit prête à imprimer. Waste Toner Box Near Full (Collecteur de toner usagé quasiment plein) Le collecteur de toner usagé est quasiment plein. Write Error ROM A (Erreur d'écriture ROM A), Write Error ROM P (Erreur d’écriture ROM P) Ce message indique une erreur interne au niveau de l'imprimante. Réinitialisez l'imprimante. Si cette erreur persiste, contactez votre revendeur. Writing ROM A (Ecriture ROM A), Writing ROM P (Ecriture ROM P) Ce message indique qu'une opération d'écriture est en cours sur le module ROM présent dans l'emplacement. Veuillez attendre que ce message disparaisse. Wrong Password (MDP incorrect) Aucun travail d'impression n'a été enregistré avec le mot de passe saisi. Wrong Photocon uuuu (Photocond. Incorrect uuuu) Le bloc photoconducteur installé n’est pas approprié. Installez uniquement le bloc photoconducteur indiqué à la section « Consommables » à la page 27. Reportez-vous à la section « Bloc photoconducteur » à la page 175 pour obtenir des instructions sur le remplacement du bloc photoconducteur (leslettres C, M, Jet N apparaissent à la place dela mention uuuu et représentent les couleurs Cyan, Magenta, Jaune et Noir). Wrong Toner Cartridge uuuu (Toner uuuu incorrect) Une cartouche de toner installée n’est pas appropriée. Installez uniquement les cartouches de toner répertoriées à la section « Consommables » à la page 27. Utilisation du panneau de contrôle 128

EPSON Aculaser C9200 Series Guide d'utilisation Pour obtenir des instructions relatives au remplacement des cartouches de toner, reportez-vous à la section « Cartouche de toner » à la page 170 (leslettres C, M, J et N apparaissent à la place de la mention uuuu et représentent les couleurs Cyan, Magenta, Jaune et Noir). Impression et suppression des données des travaux enregistrés Les travaux d'impression enregistrés dans la mémoire de l'imprimante à l’aide des options Re-Print Job (Réimprimer le job), Verify Job (Vérifier le job) et Stored Job (Job enregistré) de la fonction Reserve Job (Gestion des jobs) peuvent être exécutés, puis supprimés à l’aide du menu Quick Frint Job Menu (Menu Impression rapide des jobs) du panneau de contrôle. Les travaux enregistrés via l'option Confidential Job (Job confidentiel) peuvent être imprimés à l’aide du menu Confidential Job Menu (Menu Job Confidentiel). Suivez les instructions de cette section. Remarque : Vous devez disposer d'un disque virtuel de capacité suffisante pour utiliser la fonction Reserve Job (Gestion des jobs). Pour activer le disque virtuel, vous devez régler le paramètre Fähi Disk (Disque virtuel) du panneau de contrôle sur Ha 1'ouWaximum (Maximal). Nous recommandons l'installation d'une mémoire en option pour utiliser cette fonction. Pour plus d'informations sur l'augmentation de la mémoire de votre imprimante, reportez-vous à la section « Installation d'un module mémoire » à la page 159. Utilisation du Menu Impression rapide des jobs Procédez comme suit pour imprimer ou supprimer les données enregistrées à l'aide des options Re-Print Job (Réimprimer le job) et Verify Job (Vérifier le job).

1. La mention Feady (Prête) ou £lzzr (En veille) doit s'afficher sur l'écran LCD. Appuyez sur la

touche Entrée pour accéder aux menus du panneau de contrôle.

2. Appuyez à plusieurs reprises sur la touche W Bas jusqu’à cequelemenuËäuick Print Job Men

(Menu Impression rapide des jobs) s'affiche sur l'écran LCD, puis appuyez sur la touche + Entrée.

3. Utilisez la touche Y Bas ou À Haut pour sélectionner le nom d'utilisateur approprié, puis appuyez

sur la touche k Entrée.

4. Utilisez la touche Y Bas ou À Haut pour sélectionner le nom du travail approprié, puis appuyez

sur la touche k Entrée. Utilisation du panneau de contrôle

5. Appuyez sur la touche Entrée, puis utilisez les touches Y Bas et À Haut pour sélectionner le

nombre de copies. Pour supprimer le travail d'impression sans imprimer aucune copie, appuyez sur la touche Y Bas afin d'afficher l'option Halate (Supprimer) sur l'écran LCD.

6. Appuyez sur la touche Entrée pour imprimer ou supprimer les données.

Utilisation du menu Menu Job confidentiel Procédez comme suit pour imprimer ou supprimer les données enregistrées à l'aide de l'option Confidential Job (Job confidentiel).

1. La mention Feady (Prête) ou £lzzr (En veille) doit s'afficher sur l'écran LCD. Appuyez sur la

touche Entrée pour accéder aux menus du panneau de contrôle.

2. Appuyez à plusieurs reprises sur la touche W Bas jusqu'à ce que la mention Canfidential

er (Menu Job confidentiel) s'affiche sur l'écran LCD et appuyez sur la touche Entrée.

3. Utilisez la touche Y Bas ou À Haut pour sélectionner le nom d'utilisateur approprié, puis appuyez

sur la touche k Entrée.

4. Saisissez le mot de passe à quatre chiffres.

Pour saisir le mot de passe, appuyez sur la touche Bas ou À Haut pour sélectionner le caractère et appuyez sur la touche Entrée pour déterminer le caractère. Une fois tous les caractères définis, appuyez sur la touche k Entrée. Remarque : Si aucun travail d'impression n'a été enregistré avec le mot de passe indiqué, le message irons word (MDP incorrect) s'affiche brièvement sur l'écran LCD, puis l'imprimante quitte les menus du panneau de contrôle. Vérifiez le mot de passe, puis réessayez.

5. Utilisez la touche Y Bas ou À Haut pour sélectionner le nom du travail approprié, puis appuyez

sur la touche k Entrée.

6. Appuyez sur la touche Y Bas ou À Haut pour afficher Frirt (Imprimer).

Pour supprimer le travail d'impression, appuyez sur la touche Y Bas ou À Haut pour afficher l'option Halate (Supprimer) sur l'écran LCD. Utilisation du panneau de contrôle 130

EPSON Aculaser C9200 Series Guide d'utilisation

7. Appuyez sur la touche Entrée pour imprimer ou supprimer les données.

Impression d'une feuille d'état de la configuration

1. Mettez l'imprimante sous tension. Le message Faad (Prête) ou 5la&r (En veille) s'affiche sur

2. Appuyez trois fois sur la touche Entrée. L'imprimante démarre l'impression d'une feuille d'état

3. Vérifiez que les informations relatives aux options installées sont correctes. Si les options sont

correctement installées, elles figurent dans la liste Hardware Configuration (Configuration imprimante). Sinon, réinstallez-les. Remarque : A Si la feuille d'état de la configuration ne répertorie pas les options installées, vérifiez qu'elles sont correctement connectées à l'imprimante. A Si vous ne parvenez pas à imprimer une feuille d'état de la configuration correcte, contactez votre revendeur. 1 Imprimez la feuille d'état de la configuration sur du papier au format A4. Annulation de l'impression Vous pouvez annuler l'impression à partir de votre ordinateur à l'aide du pilote d'impression. Pour annuler un travail d'impression avant son envoi à partir de l'ordinateur, reportez-vous à la section « Annulation de l'impression » à la page 221. Utilisation du panneau de contrôle 131

EPSON Aculaser C9200 Series Guide d'utilisation Utilisation de la touche Annulation La méthode d'annulation d'une impression la plus simple et la plus rapide consiste à utiliser la touche # Annulation du panneau de contrôle de votre imprimante. Appuyer sur cette touche annule le travail d'impression en cours. Si vous maintenez la touche f Annulation enfoncée pendant plus de deux secondes, vous supprimez tous les travaux de la mémoire de l'imprimante, y compris les travaux en cours de réception ou d'impression. Utilisation du Menu Réinitialiser L'option at (Réinitialiser) du menu Best Maru (Menu Réinitialiser) du panneau de contrôle vous permet d'interrompre l'impression, d'effacer le travail d'impression en cours de réception depuis l'interface active et de supprimer les erreurs qui se sont produites au niveau de cette interface. Procédez comme suit pour utiliser le menuFasat Haru (Menu Réinitialiser).

1. Appuyez sur la touche Entrée pour accéder aux menus du panneau de contrôle.

2. Appuyez plusieurs fois sur la touche Y Bas jusqu’à ce que l’écran LCD affiche le menu

Eeset Menu (Menu Réinitialiser) et appuyez ensuite sur la touche k Entrée.

3. Appuyez plusieurs fois sur la touche Y Bas jusqu'à ce que la mention Fzsat (Réinitialiser)

4. Appuyez sur la touche Entrée. L'impression est annulée. L'imprimante est prête à recevoir un

nouveau travail d'impression. Utilisation du panneau de contrôle 132

Installation des options Support d'imprimante et unité papier en option Pour plus de détails sur les types et formats de papier que vous pouvez utiliser avec le bac optionnel, reportez-vous à la section « Unité papier en option » à la page 35. Pour les caractéristiques, reportez-vous à la section « Unité papier en option » à la page 273. Précautions de manipulation Tenez toujours compte des précautions de manipulation suivantes avant d'installer l'option : L'imprimante pèse environ 60 kg (132 livres). Il est déconseillé de la soulever ou de la porter seul. Le mieux est de la porter à deux en la saisissant aux endroits prévus à cet effet, comme illustré ci-dessous.

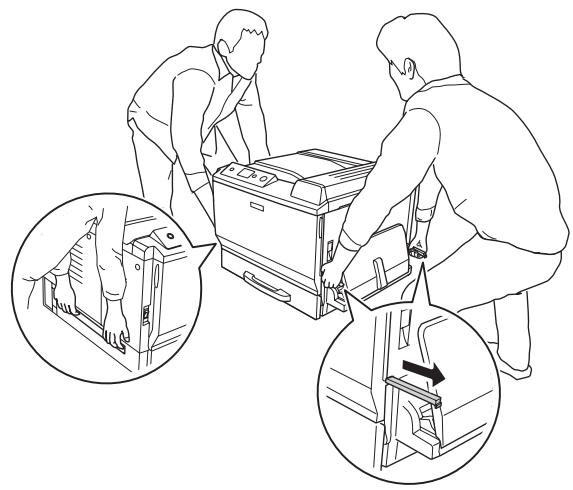

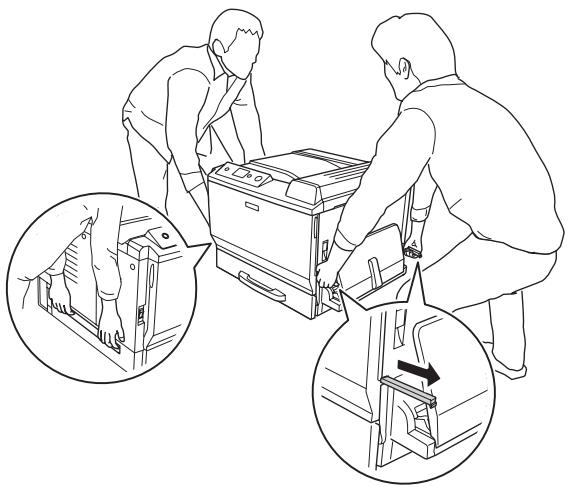

Si vous ne soulevez pas correctement l'imprimante, elle risque de tomber et de vous blesser. Installation des options 133

EPSON Aculaser C9200 Series Guide d'utilisation Installation du support d'imprimante en option Attention : Veillez à fixer les ajusteurs et les stabilisateurs sur le support d'imprimante, faute de quoi l'imprimante risque de bouger et d'entraîner un accident.

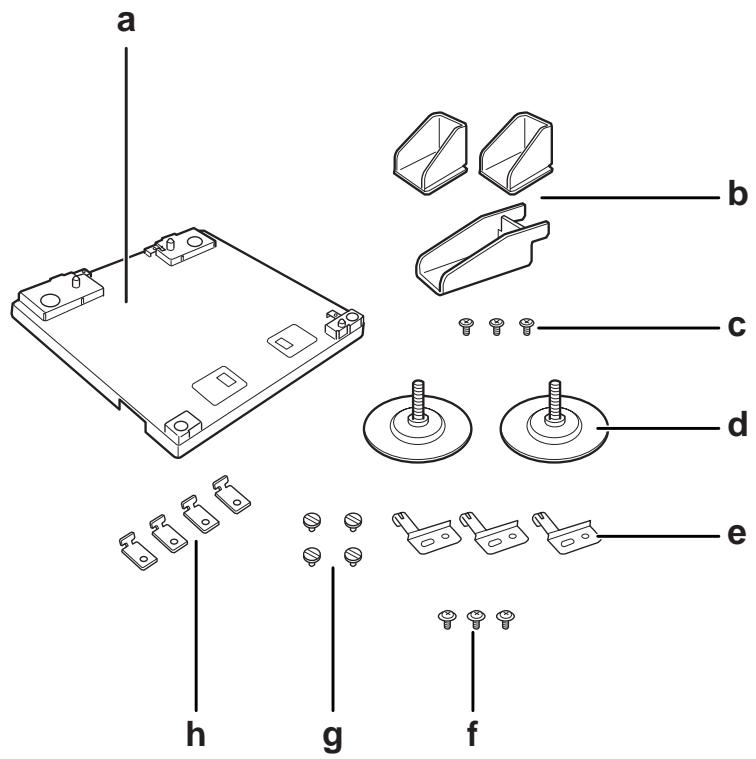

1. Vérifiez que tous les éléments sont inclus.

a. support d'imprimante b. stabilisateur c. vis (pour stabilisateur) d. ajusteurs e. plaques de sol f. vis (pour plaque de sol) g. vis (pour raccord) h. raccords Installation des options 134

EPSON Aculaser C9200 Series Guide d'utilisation

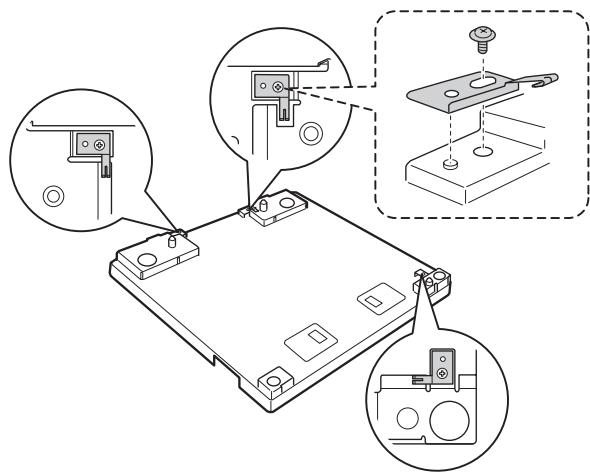

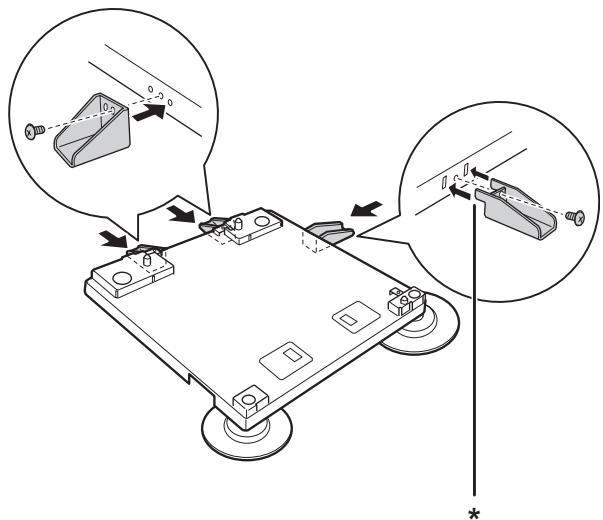

2. Installez les trois plaques de sol sur le support d'imprimante à l'aide des vis.

4. Installez les trois stabilisateurs à l'aide des vis.

• patte Remarque : Le stabilisateur du côté droit dispose d'une patte. Insérez-la dans le trou avant de serrer la vis.

5. Placez l'unité papier inférieure en option sur le support d'imprimante en alignant les repères.

6. Sortez le bac à papier et fixez l'unité papier sur le support d'imprimante à l'aide des quatre vis et

des quatre raccords.

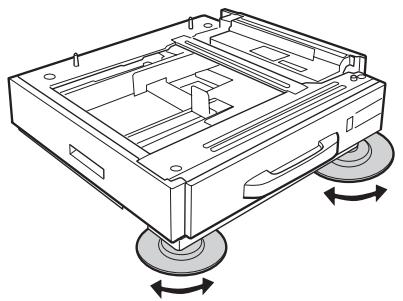

7. Réglez la hauteur en tournant les ajusteurs, de manière à ce que le support d'imprimante ne bouge

pas. Installation de l'unité papier en option Remarque : Si vous utilisez le support d'imprimante en option, installez préalablement le support d'imprimante sur l'unité papier inférieure en option. re] Attention : Pour utiliser le support d'imprimante en option, veillez à fixer les ajusteurs avant d'installer les unités papier en option. faute de quoi l'imprimante risque de bouger et d'entraîner un accident. Installation des options 137

EPSON Aculaser C9200 Series Guide d'utilisation

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

[9] Attention : N'oubliez pas de débrancher le cordon d'alimentation de l'imprimante pour éviter de vous électrocuter.

2. Retirez avec précaution l'unité papier en option de son carton et posez-la à l'endroit où vous avez

l'intention d'installer l'imprimante. Remarque : Q Si vous souhaitez installer deux ou trois unités papier en option, disposez-les à l'avance. Q Les instructions suivantes indiquent comment installer trois unités papier en option.

3. Vérifiez que tous les éléments sont inclus.

a. unité papier en option b. étiquettes pour les bacs à papier et le capot E c. étiquettes des formats de papier d. vis e. raccords f. capot Installation des options 138

EPSON Aculaser C9200 Series Guide d'utilisation

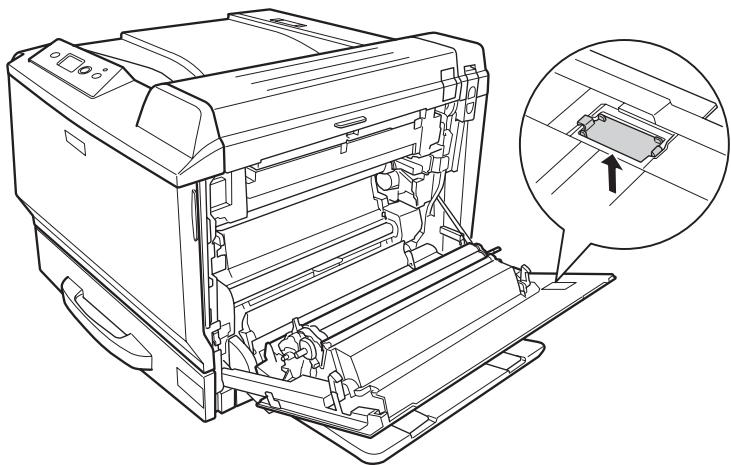

4. Veillez à retirer le capot situé sous le bac BM.

re] Attention : Veillez à retirer le capot. L'imprimante risque d'être endommagée si vous l'installez sans retirer le capot.

5. Placez l'imprimante sur les unités papier en option. Alignez les coins avant de l'imprimante sur

ceux des unités papier en option, puis posez l'imprimante sur les unités. Remarque : L'imprimante doit être portée par au moins deux personnes, plaçant leurs mains aux emplacements indiqués. Installation des options 139

EPSON Aculaser C9200 Series Guide d'utilisation

6. Retirez les bacs à papier situés juste au-dessus et au-dessous du point de connexion, puis installez

les deux raccords fournis. Remarque : Si vous souhaitez installer deux ou trois unités papier en option, répétez les étapes 6 et 7. Installation des options 140

EPSON Aculaser C9200 Series Guide d'utilisation

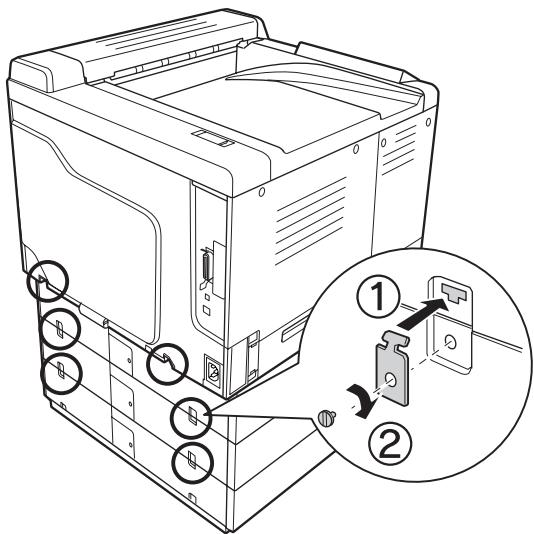

8. Fixez l'imprimante et les unités papier en option à l'arrière en utilisant deux raccords et deux vis

pour chaque point de connexion. Installation des options 141

EPSON Aculaser C9200 Series Guide d'utilisation

10. Branchez le connecteur de l'unité papier en option dans la prise de l'imprimante.

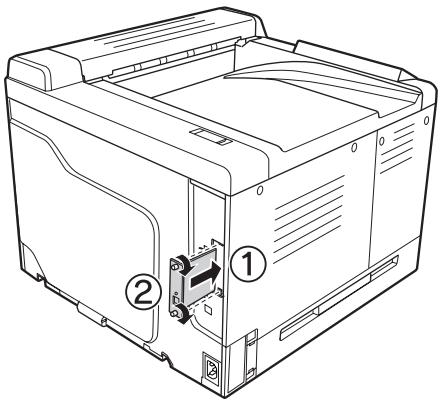

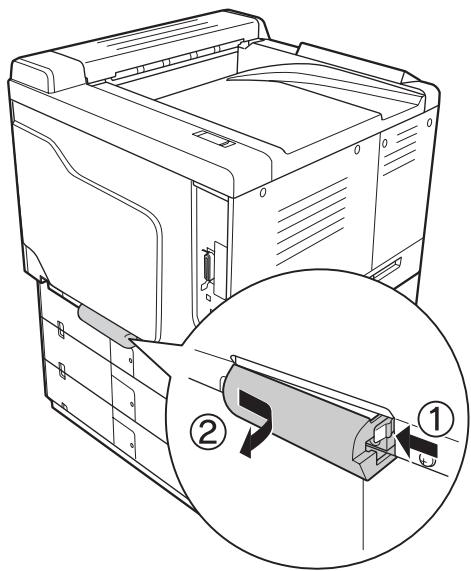

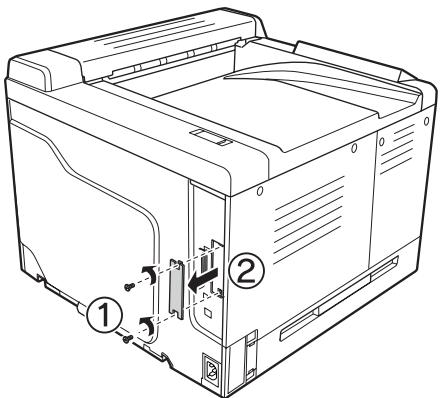

12. Retirez le cache du connecteur situé à l'arrière des unités papier en option en ôtant la vis.

Remarque : Il ne vous est pas nécessaire de retirer le couvercle de l'unité inférieur.

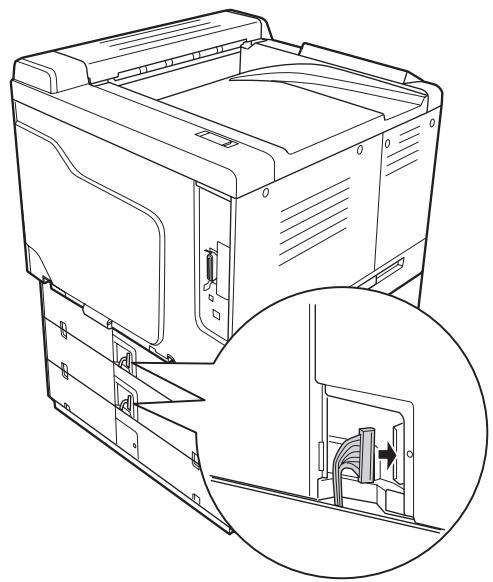

13. Retirez le ruban de protection des câbles de l'unité papier en option et branchez le connecteur du

câble dans la prise de l'unité située juste au-dessus. Installation des options 143

EPSON Aculaser C9200 Series Guide d'utilisation

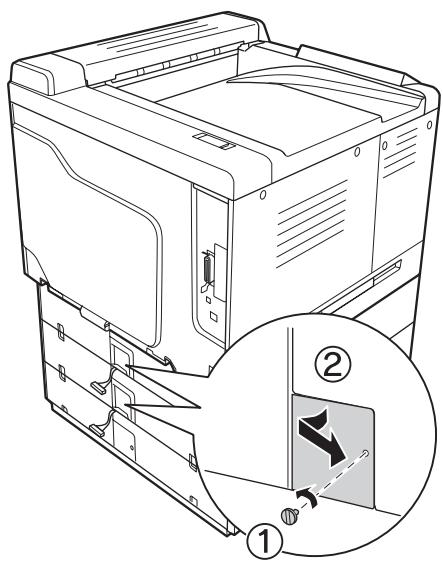

14. Réinstallez le cache du connecteur à l'aide de la vis.

16. Apposez les étiquettes sur la partie avant des bacs à papier et du capot E.

17. Retirez les matériaux de protection de chaque bac à papier et chargez du papier.

18. Rebranchez le câble d'interface et le cordon d'alimentation et mettez l'imprimante sous tension.

19. Pour vérifier que les options sont correctement installées, imprimez une feuille d'état de la

configuration. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Remarque à l'attention des utilisateurs de Windows : Si EPSON Status Monitor n'est pas installé, vous devez effectuer les paramétrages manuellement via le pilote d'impression. Cliquez sur le bouton Updatethe Printer Option Info Manually (Configuration manuelle des options del'imprimante) de l'onglet Optional Settings (Options) et cliquez sur Settings (Paramètres). Sélectionnez ensuite Cassette 2 (Bac 2), Cassette 3 (Bac 3) ou Cassette 4 (Bac 4) dans la liste Optional Paper Sources (Sources de papier optionnelles) de la boîte de dialogue Optional Settings (Options), en fonction des options installées, et cliquez sur OK. Remarque à l'attention des utilisateurs de Macintosh : Lorsque vous installez ou supprimez des options du produit, vous devez supprimer l'imprimante à l’aide de Print & Fax (Mac OS X 10.5) ou Print Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) et réenregistrer l'imprimante. Installation des options

EPSON Aculaser C9200 Series Guide d'utilisation Retrait de l'unité papier en option Effectuez la procédure d'installation dans l'ordre inverse. Unité recto verso Pour les caractéristiques et les détails concernant les types et formats de papier que vous pouvez utiliser avec l'unité recto verso, reportez-vous à la section « Unité recto verso » à la page 273. Installation de l'unité recto verso

1. Vérifiez que tous les éléments sont inclus.

a. unité recto verso b. cache du connecteur

2. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

[9] Attention : N'oubliez pas de débrancher le cordon d'alimentation de l'imprimante pour éviter de vous électrocuter. Installation des options

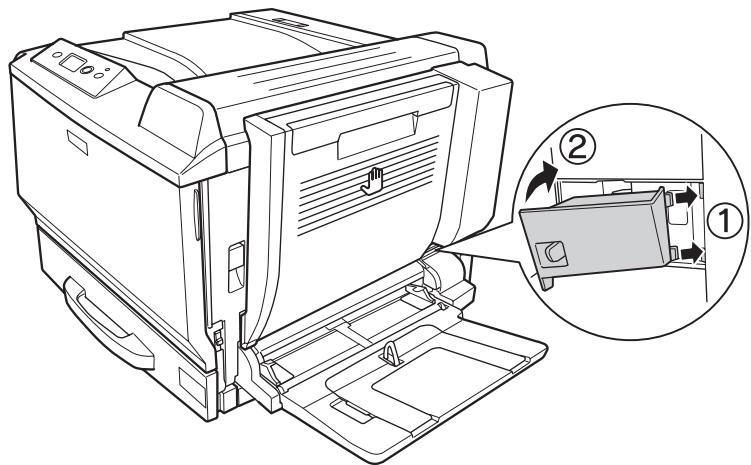

3. Retirez le couvercle de protection au niveau de la partie inférieure du capot A.

Remarque : Conservez le couvercle de protection en lieu sûr. Vous devrez le remettre en place si vous décidez ultérieurement de retirer l'unité recto verso.

6. Ouvrez le capot B.

Remarque : Conservez le couvercle de protection en lieu sûr. Vous devrez le remettre en place si vous décidez ultérieurement de retirer l'unité recto verso.

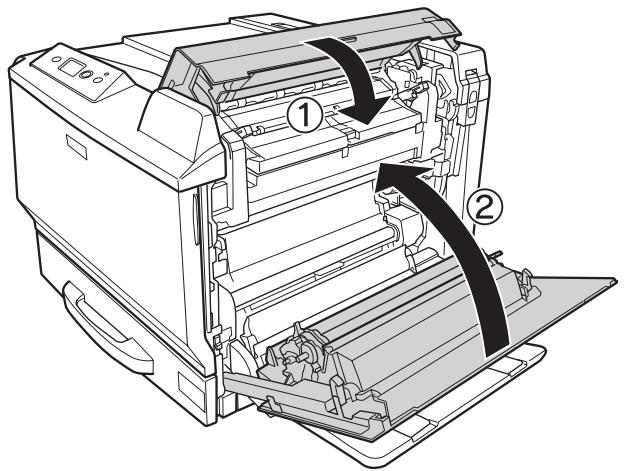

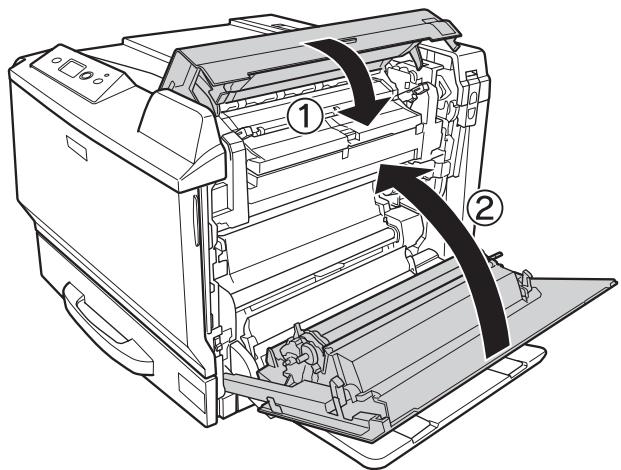

8. Fermez le capot B, puis le capot A.

9. Installez l'unité recto verso comme indiqué ci-dessous. Assurez-vous que les crochets de l'unité

s'enclenchent dans les pattes de l'imprimante.

10. Tirez la poignée située sur la partie supérieure du capot de l'unité recto verso et ouvrez le capot

tout en maintenant l'unité recto verso. Installation des options 150

EPSON Aculaser C9200 Series Guide d'utilisation

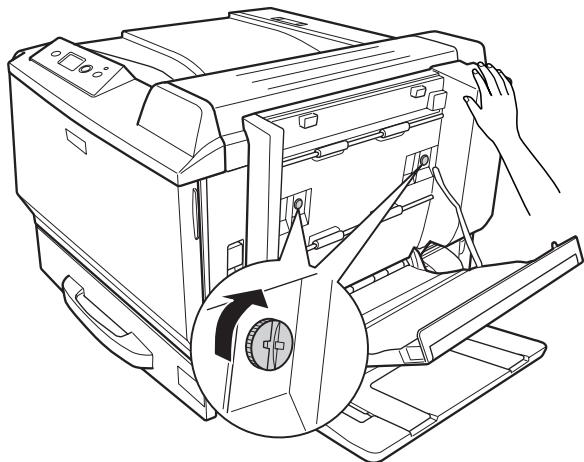

11. Serrez les vis tout en maintenant l'unité recto verso.

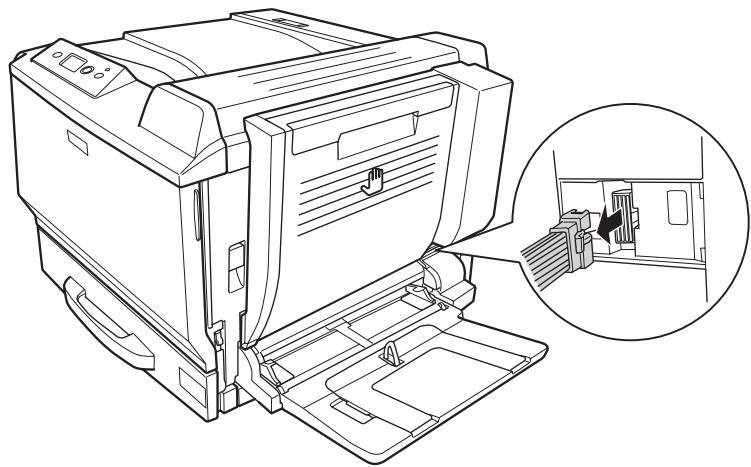

13. Branchez le connecteur de l'unité recto verso dans la prise de l'imprimante.

15. Rebranchez le câble d'interface et le cordon d'alimentation et mettez ensuite l'imprimante sous

tension. Pour vérifier que les éléments optionnels sont correctement installés, imprimez une feuille d'état. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Remarque à l'attention des utilisateurs de Windows : Si EPSON Status Monitor n'est pas installé, vous devez effectuer les paramétrages manuellement via le pilote d'impression. Reportez-vous à la section « Configuration des options » à la page 229. Installation des options 152

EPSON Aculaser C9200 Series Guide d'utilisation Remarque à l'attention des utilisateurs de Macintosh : Lorsque vous installez ou supprimez des options du produit, vous devez supprimer l'imprimante à l’aide de Print & Fax (Mac OS X 10.5) ou Print Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) et réenregistrer l'imprimante. Retrait de l'unité recto verso

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

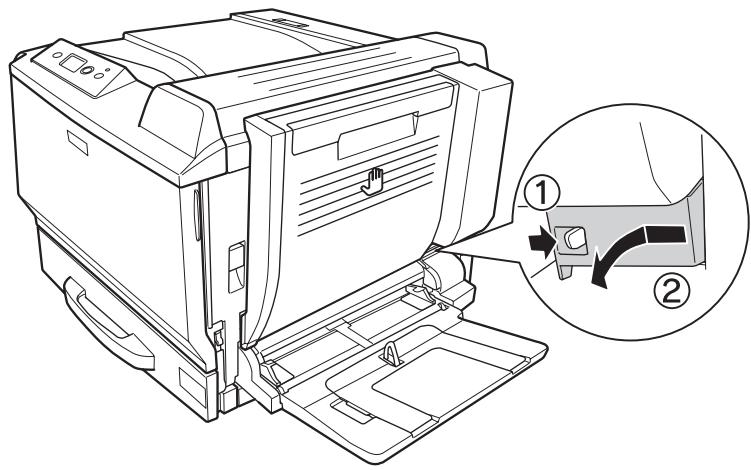

2. Retirez le cache du connecteur.

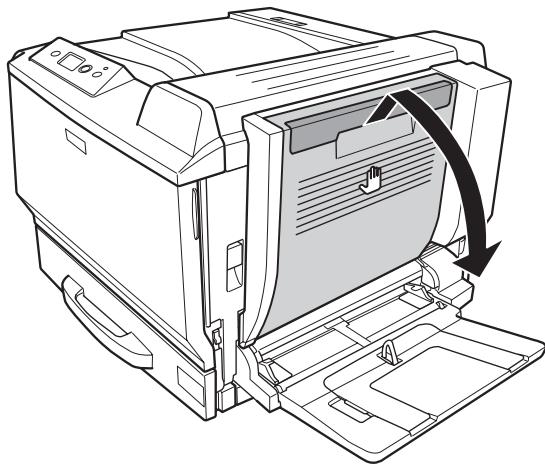

4. Ouvrez le capot de l'unité recto verso en tirant la poignée.

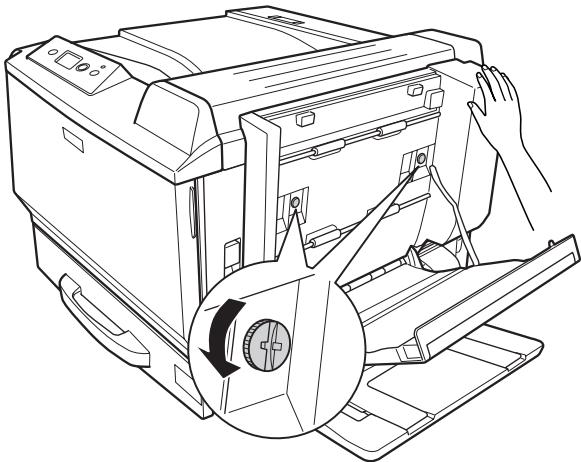

5. Desserrez les deux vis.

6. Fermez le capot de l'unité recto verso.

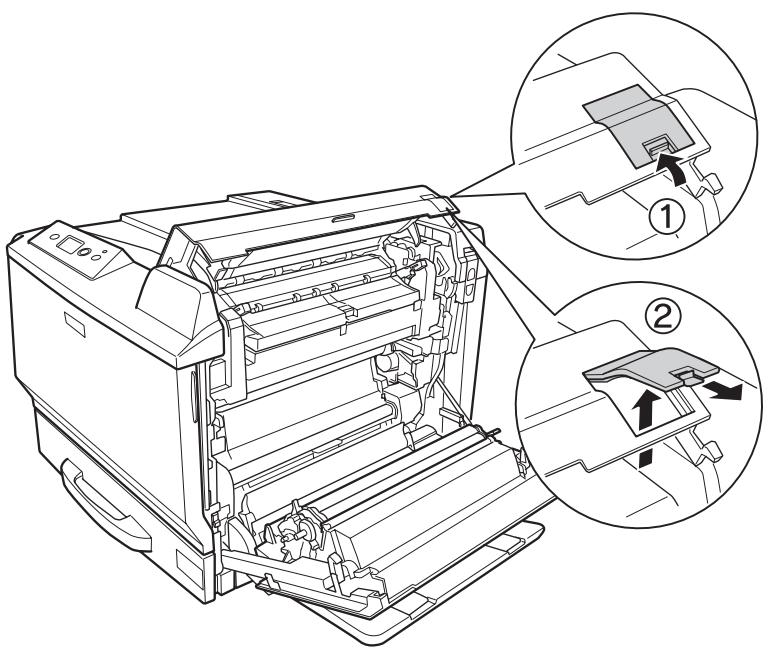

8. Maintenez le capot A et l'unité recto verso et détachez le crochet du côté droit.

[9] Attention : Si le sens du crochet n'est pas correct, l'unité recto verso ne pourra pas être installée correctement la prochaine fois. Installation des options 156

EPSON Aculaser C9200 Series Guide d'utilisation

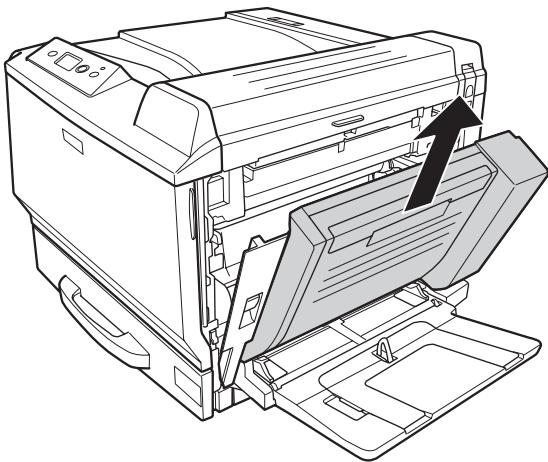

10. Retirez l'unité recto verso en la tirant dans le sens indiqué ci-dessous tout en maintenant le capot

A légèrement ouvert. Installation des options 157

EPSON Aculaser C9200 Series Guide d'utilisation

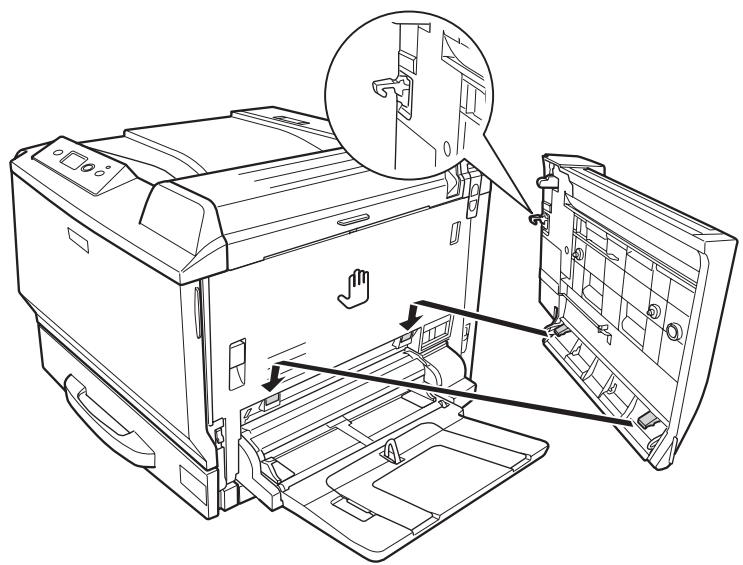

12. Ouvrez le capot B et installez le couvercle de protection comme indiqué ci-dessous.

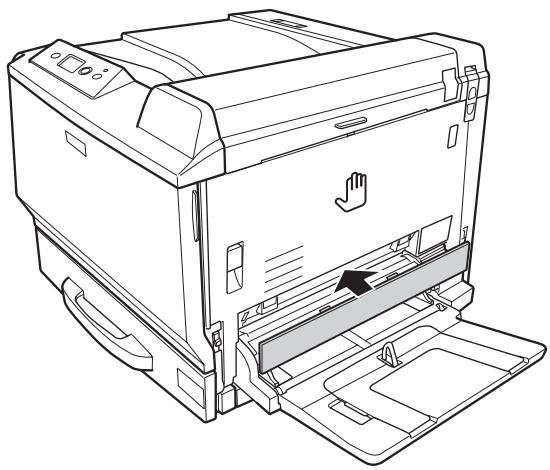

14. Installez le couvercle de protection au niveau de la partie inférieure du capot A.

15. Rebranchez le câble d'interface et le cordon d'alimentation et mettez ensuite l'imprimante sous

tension. Module mémoire En installant une barrette DIMM, vous portez la mémoire de l'imprimante à 768 Mo. Il se peut que vous souhaitiez ajouter de la mémoire supplémentaire si vous avez des difficultés à imprimer des graphiques complexes. Installation d'un module mémoire

En cas d'intervention à l'intérieur de l'imprimante, n'oubliez pas que certains composants sont tranchants et peuvent vous blesser. re] Attention : Avant d'installer un module mémoire, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

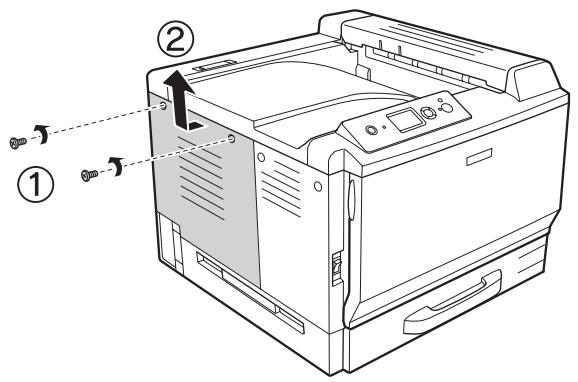

2. Desserrez les deux vis à l'aide d'un tournevis. Faites ensuite glisser le capot gauche vers le haut et

• emplacement pour mémoire vive (RAM) supplémentaire Installation des options 160

EPSON Aculaser C9200 Series Guide d'utilisation

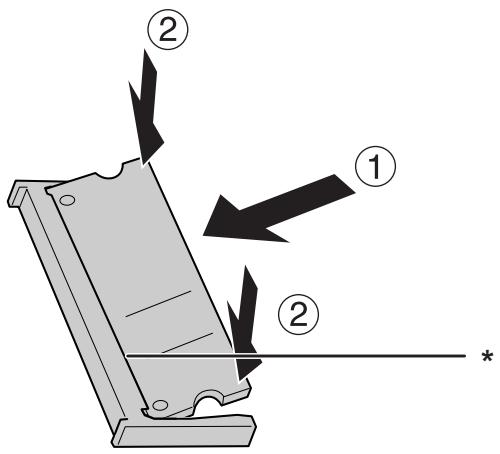

4. Vérifiez que l'encoche du module mémoire supplémentaire correspond à celle de l'emplacement,

puis insérez fermement la partie supérieure du module mémoire à fond dans l'emplacement. Appuyez ensuite sur les deux côtés du module mémoire.

• encoche [9] Attention : Q Ne forcez pas lorsque vous insérez le module mémoire dans l'emplacement. Q Veillez à insérer le module mémoire dans le bon sens. Q Ne retirez aucun module de la carte de circuit imprimé, sinon l'imprimante ne fonctionnera pas.

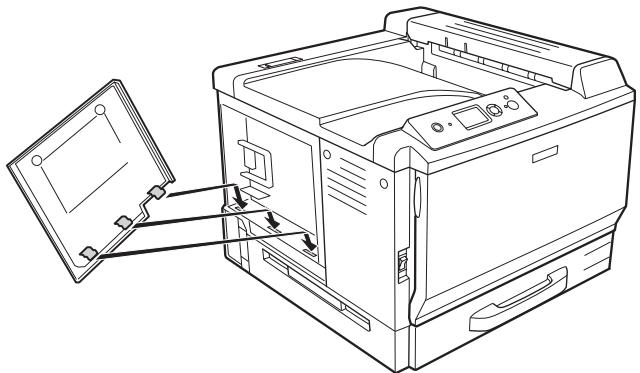

5. Réinstallez le capot gauche comme indiqué ci-dessous.

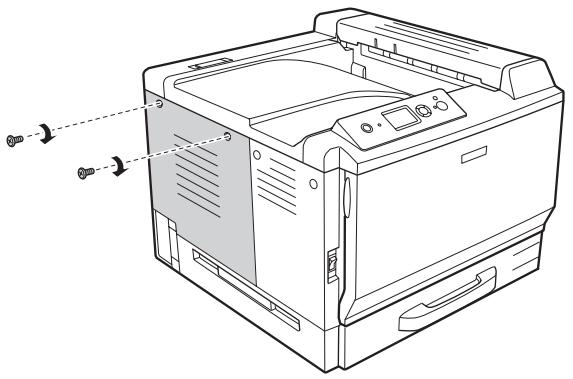

6. Fixez le capot gauche à l'aide des deux vis.

7. Rebranchez le câble d'interface et le cordon d'alimentation et mettez ensuite l'imprimante sous

tension. Pour vérifier que les éléments optionnels sont correctement installés, imprimez une feuille d'état. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Remarque à l'attention des utilisateurs de Windows : Si EPSON Status Monitor n'est pas installé, vous devez effectuer les paramétrages manuellement via le pilote d'impression. Reportez-vous à la section « Configuration des options » à la page 229. Remarque à l'attention des utilisateurs de Macintosh : Lorsque vous installez ou supprimez des options du produit, vous devez supprimer l'imprimante à l’aide de Print & Fax (Mac OS X 10.5) ou Print Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) et réenregistrer l'imprimante. Retrait d'un module mémoire

En cas d'intervention à l'intérieur de l'imprimante, n'oubliez pas que certains composants sont tranchants et peuvent vous blesser. re] Attention : Avant de retirer un module mémoire, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique. Effectuez la procédure d'installation dans l'ordre inverse. Installation des options 162

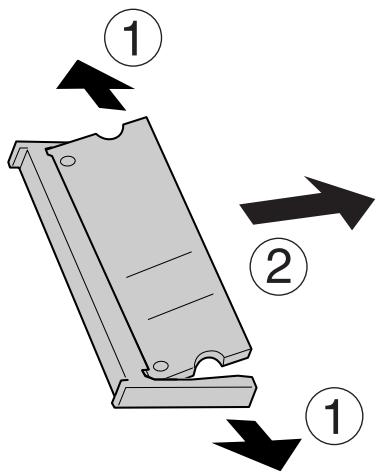

EPSON Aculaser C9200 Series Guide d'utilisation Lorsque vous retirez le module mémoire de son emplacement, écartez les attaches situées de chaque côté de l'emplacement du module mémoire, puis faites glisser le module mémoire hors de l'emplacement.

(2) 2,0 Carte d'interface L'imprimante est livrée avec un emplacement d'interface de type B vide. Différentes cartes d'interface en option, permettant d’ajouter des interfaces à votre imprimante, sont disponibles. Installation d'une carte d'interface re] Attention : Avant d'installer une carte d'interface, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

2. Retirez les vis et le cache de l'emplacement de la carte d'interface de type B comme indiqué

ci-dessous. En] Avertissement : Le retrait de vis et de capots non indiqués dans les instructions suivantes vous expose à des zones de haute tension. Remarque : Conservez le cache en lieu sûr. Vous devrez le remettre en place si vous décidez ultérieurement de retirer la carte d'interface.

3. Faites glisser fermement jusqu'au fond la carte d'interface dans l'emplacement prévu à cet effet,

puis revissez comme indiqué.

4. Rebranchez le câble d'interface et le cordon d'alimentation et mettez ensuite l'imprimante sous

tension. Pour vérifier que les éléments optionnels sont correctement installés, imprimez une feuille d'état. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Installation des options 164

EPSON Aculaser C9200 Series Guide d'utilisation Retrait d'une carte d'interface re] Attention : Avant de retirer une carte d'interface, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique. Effectuez la procédure d'installation dans l'ordre inverse. Mémoire CompactFlash Installation d'une mémoire CompactFlash La mémoire CompactFlash en option vous permet de stocker des fonds de page, d'utiliser la fonction Reserve Job (Gestion des jobs) et d'améliorer l'environnement d'assemblage des impressions.

En cas d'intervention à l'intérieur de l'imprimante, n'oubliez pas que certains composants sont tranchants et peuvent vous blesser. re] Attention : Avant d'installer une mémoire CompactFlash, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation et le câble d'interface.

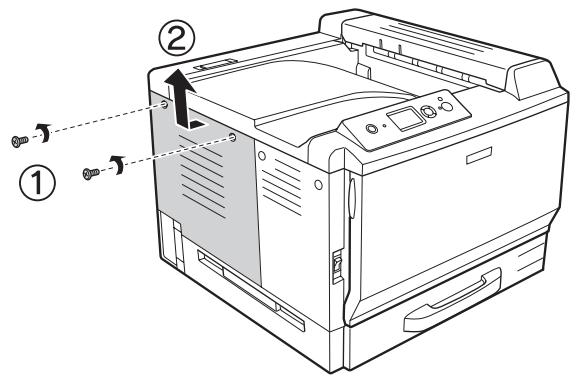

2. Desserrez les deux vis à l'aide d'un tournevis. Faites ensuite glisser le capot gauche vers le haut et

3. Identifiez l'emplacement d'installation de la mémoire CompactFlash.

• emplacement de la mémoire CompactFlash

4. Insérez la mémoire CompactFlash dans l'emplacement.

6. Fixez le capot gauche à l'aide des deux vis.

7. Rebranchez le câble d'interface et le cordon d'alimentation et mettez ensuite l'imprimante sous

tension. Pour vérifier que les éléments optionnels sont correctement installés, imprimez une feuille d'état. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Remarque à l'attention des utilisateurs de Windows : Si EPSON Status Monitor n'est pas installé, vous devez effectuer les paramétrages manuellement via le pilote d'impression. Reportez-vous à la section « Configuration des options » à la page 229. Remarque à l'attention des utilisateurs de Macintosh : Lorsque vous installez ou supprimez des options du produit, vous devez supprimer l'imprimante à l’aide de Print & Fax (Mac OS X 10.5) ou Print Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) et réenregistrer l'imprimante. Retrait d'une mémoire CompactFlash

En cas d'intervention à l'intérieur de l'imprimante, n'oubliez pas que certains composants sont tranchants et peuvent vous blesser. Attention : u Avant de retirer une mémoire CompactFlash, n'oubliez pas d'éliminer l'électricité statique en touchant une surface métallique reliée à la masse. Sinon, vous risquez d'endommager les composants sensibles à l'électricité statique. Effectuez la procédure d'installation dans l'ordre inverse. Installation des options 167

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : Effacez de manière défie toutes les données à l'aide d'un logiciel spécialisé ou utilisez la fonction Delete #11 CompactFlash Data (Supprimer toutes les données CompactFlash) du menu EuFF Hernu (Menu Avancé) avant de donner ou de mettre la mémoire CompactFlash au rebut. Il est possible que la suppression des fichiers ou le formatage de la mémoire CompactFlash à partir de l'ordinateur n'efface pas complètement les données. La destruction physique de la mémoire CompactFlash est également recommandée lors de la mise au rebut de la mémoire CompactFlash. Installation des options 168

Remplacement des consommables Précautions en cours de remplacement Lisez attentivement les précautions de manipulations suivantes avant de remplacer les consommables. Pour plus de détails au sujet du remplacement, reportez-vous aux instructions figurant sur l'emballage. D Ménagez un espace suffisant pour l'exécution de la procédure de remplacement. Pour remplacer les consommables, vous allez devoir ouvrir certaines parties de l'imprimante (telles que son capot). D N'installez pas de consommables usagés dans l'imprimante.

Q Veillez à ne pas toucher l'unité de fusion qui porte la mention ATTENTION TEMPERATURE ELEVEE, ni la zone environnante. Si l'imprimante vient d'être utilisée, l'unité de fusion et cette zone risquent d'être très chaudes. Q Nejetez pas au feu les consommables usagés car ils risqueraient d'exploser et de blesser quelqu'un. Pour vous en débarrasser, conformez-vous à la réglementation en vigueur dans votre région. Messages de remplacement Siun produit consommable atteint la fin de sa durée de vie utile, l'imprimante interrompt l'impression et affiche les messages suivants sur l'écran LCD ou dans la fenêtre de EPSON Status Monitor. Lorsque cela se produit, remplacez les produits consommables dont le niveau est faible. Message sur l'écran LCD Description Replace Toner uuuu (Rempla- cer Toner uuuu)" La cartouche de toner de la couleur indiquée est arrivée en fin de vie. Replace Photocon uuuu (Rem- placer Photocond. uuuu)* Le bloc photoconducteur de la couleur indiquée est arrivé en fin de vie. Remplacement des consommables 169

EPSON Aculaser C9200 Series Guide d'utilisation Message sur l'écran LCD Description Replace Waste Toner Box (Rem- | Le filtre et le collecteur de toner usagé sont arrivés en fin de vie. placer collecteur de toner usa- gé) La couleurt Hasenta(t), *ellou(f) (Jaune(J)) ou Elack() (Noir(N)) s'affiche à cet emplacement. Elle correspond à la couleur de la cartouche de toner ou du bloc photoconducteur à remplacer. Par exemple, le message Berlace Toner ellou(f) (Remplacer Toner Jaune(l)) signifie que la cartouche de toner jaune approche de la fin de sa durée de vie. Remarque : Les messages s'affichent pour un consommable à la fois. Après avoir remplacé un consommable, consultez l'écran LCD pour vérifier si un autre message de remplacement s'affiche. Cartouche de toner Lisez attentivement les précautions de manipulations suivantes avant de remplacer les consommables. Q Ilest recommandé d'installer un consommable authentique. L'utilisation d'un consommable non authentique risque d'affecter la qualité d'impression. EPSON ne peut pas être tenu pour responsable de dommages ou problèmes résultant de l'utilisation de consommables non fabriqués ou approuvés par EPSON. d Lorsque vous manipulez une cartouche de toner, posez-la toujours sur une surface propre et lisse. N'installez pas des consommables quasiment en fin de vie dans l'imprimante. Si vous déplacez une cartouche de toner d’un environnement froid vers un environnement chaud, laissez-la reposer au moins pendant une heure avant de l'utiliser, afin d’éviter d'éventuels dommages dus à la condensation. Remplacement des consommables 170

Q Ne touchez pas le toner. Ne l'approchez pas trop près des yeux. En cas de contact du toner avec la peau ou les vêtements, lavez immédiatement à l'eau et au savon. Q Conservez les consommables hors de portée des enfants. Q Nejetez pas au feu les cartouches de toner usagées car elles risqueraient d'exploser et de blesser quelqu'un. Pour vous en débarrasser, conformez-vous à la réglementation en vigueur dans votre région. Q Si du toner a été renversé, nettoyez-le avec un balai et une pelle à poussière ou bien à l'eau et au savon avec un chiffon. Les fines particules pouvant provoquer un incendie ou une explosion au contact d'une étincelle, n'utilisez pas d'aspirateur.

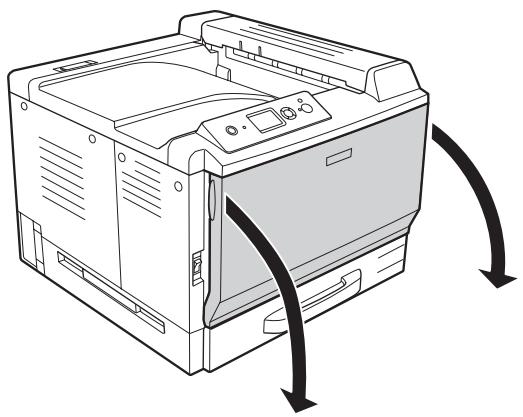

1. Ouvrez le capot F.

Remplacement des consommables 171

EPSON Aculaser C9200 Series Guide d'utilisation

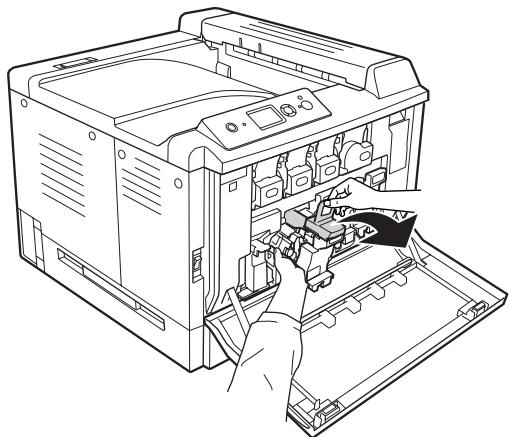

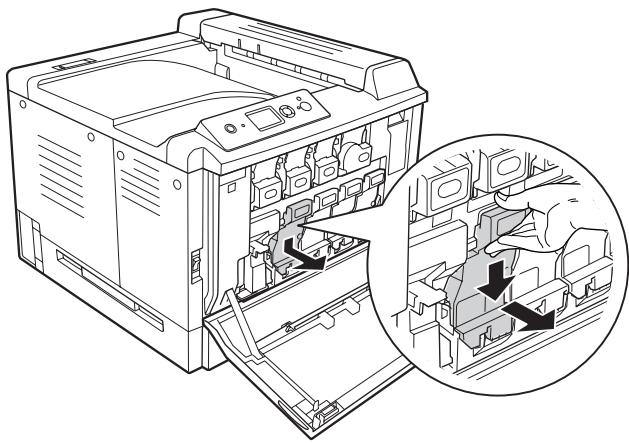

2. Poussez la zone de la flèche comme indiqué ci-dessous et retirez la cartouche de toner.

Remarque : Orientez la cartouche de toner retirée face vers le bas.

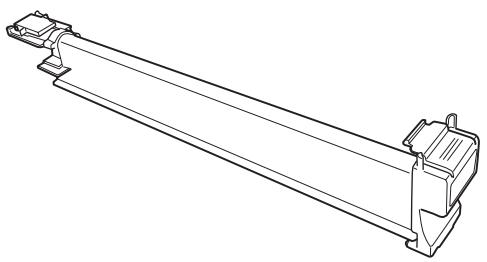

3. Retirez la cartouche de toner neuve de son emballage.

Remplacement des consommables 172

EPSON Aculaser C9200 Series Guide d'utilisation

4. Secouez plusieurs fois délicatement la cartouche de toner.

5. Alignez les repères de couleur de la cartouche de toner sur ceux de l'imprimante et réinsérez la

cartouche de toner jusqu'à ce qu'un déclic soit émis. Passez à l'étape 5 lors du remplacement d'une cartouche de toner noir ou à l'étape 7 lors du remplacement d'une cartouche de toner de couleur. Remplacement des consommables 173

EPSON AcuLaser C9200 Series Guide d'utilisation

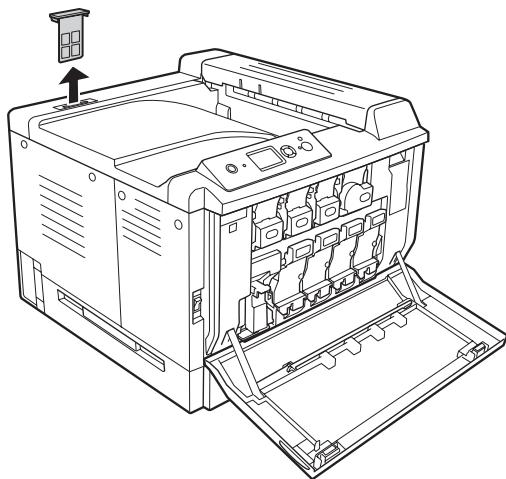

6. Retirez le filtre à odeurs.

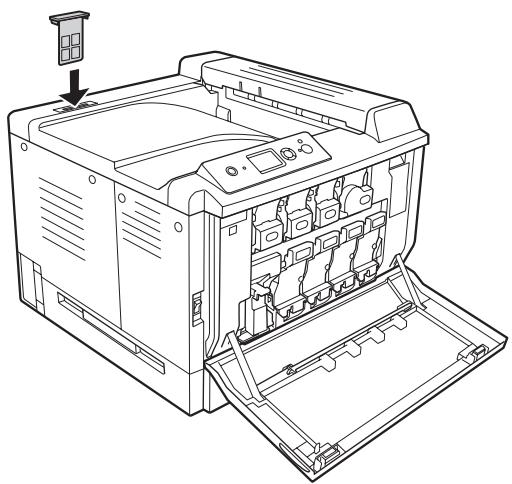

7. Installez le filtre à odeurs neuf fourni avec la cartouche de toner noir.

Remplacement des consommables 174

Bloc photoconducteur Lisez attentivement les précautions de manipulations suivantes avant de remplacer les consommables. d Lorsque vous remplacez le bloc photoconducteur, évitez de l’exposer à la lumière ambiante plus qu’il n’est nécessaire. D Veillez à ne pas rayer la surface du tambour. Evitez également de toucher le tambour, car le dépôt de matières organiques résultant d’un contact direct risque de l’endommager irrémédiablement et d’altérer la qualité de l'impression. D Pour obtenir une qualité d'impression optimale, ne stockez pas le bloc photoconducteur dans un endroit exposé à la lumière directe, à la poussière, à un environnement salin ou à des gaz corrosifs tels que de l’ammoniaque. Evitez les endroits soumis à de brusques variations de température et de taux d'humidité.

Q Nejetez pas au feu les consommables usagés car ils risqueraient d’exploser et de blesser quelqu'un. Pour vous en débarrasser, conformez-vous à la réglementation en vigueur dans votre région. Q Conservez les consommables hors de portée des enfants. Remplacement des consommables 175

EPSON Aculaser C9200 Series Guide d'utilisation

1. Ouvrez le capot F.

2. Appuyez sur la projection au niveau du bloc photoconducteur et faites doucement glisser le bloc

photoconducteur hors de l'imprimante.

3. Secouez plusieurs fois délicatement le bloc photoconducteur neuf avant de le retirer de son

emballage. Remplacement des consommables 176

EPSON Aculaser C9200 Series Guide d'utilisation

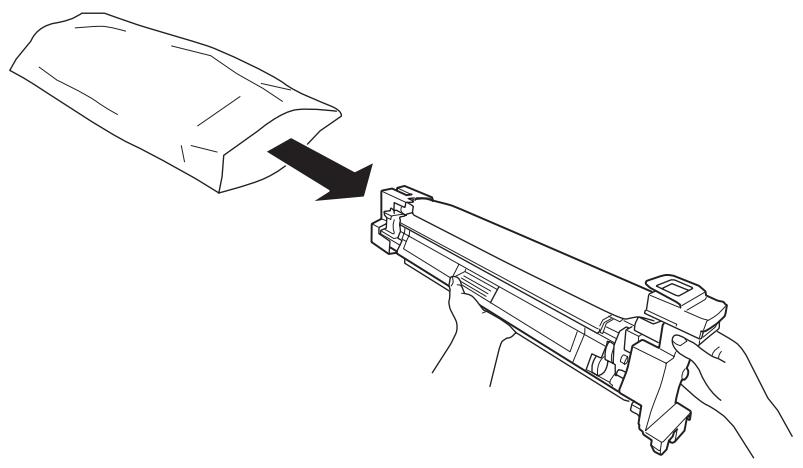

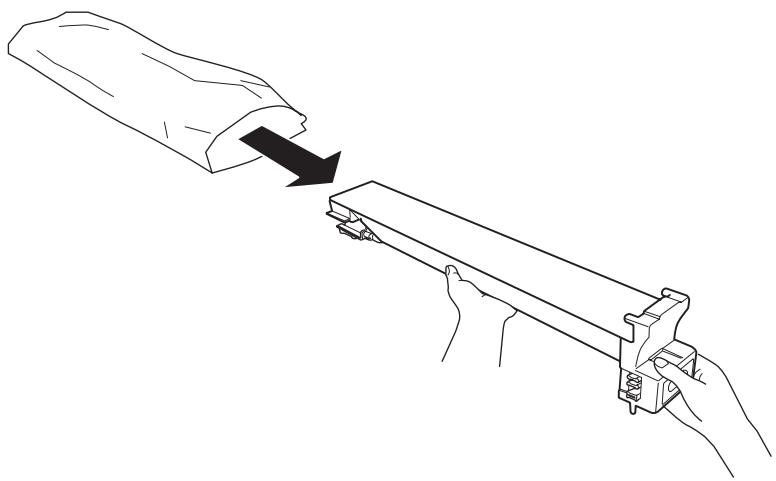

4. Retirez le bloc photoconducteur neuf de son emballage.

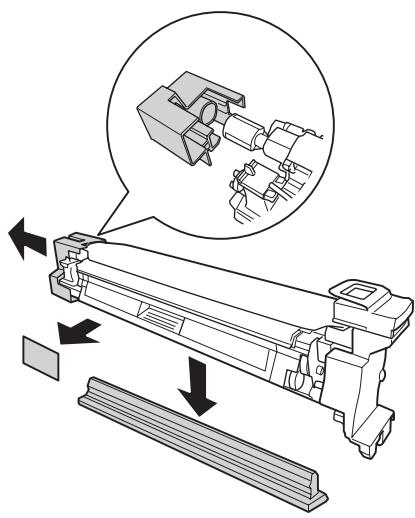

5. Retirez les matériaux de protection.

[9] Attention : Ne retirez pas la feuille de protection située sur la partie supérieure. Remplacement des consommables 177

EPSON Aculaser C9200 Series Guide d'utilisation Alignez les repères de couleur du bloc photoconducteur sur ceux de l'imprimante, puis insérez le bloc photoconducteur. Remarque : Insérez le bloc photoconducteur sans retirer la feuille de protection, même si celle-ci se froisse. Si la feuille de protection se décolle avant l'insertion du bloc photoconducteur, retirez-la complètement. Tirez la feuille de protection par la poignée orange. Remplacement des consommables 178

EPSON Aculaser C9200 Series Guide d'utilisation

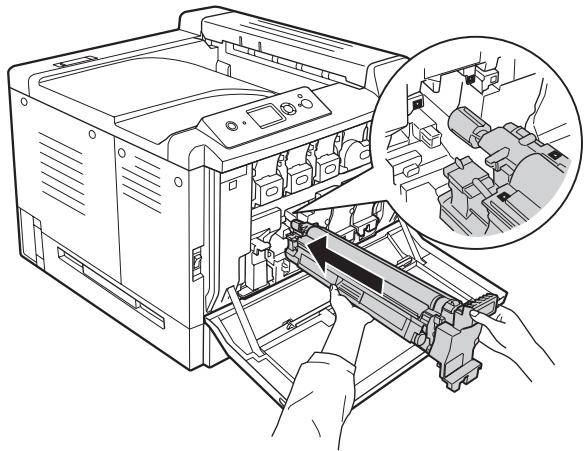

8. Insérez le bloc photoconducteur à fond, jusqu'à ce qu'un déclic soit émis.

[9] Attention : Ne rayez pas la surface du tambour. Evitez également de toucher le tambour, car le dépôt de matières organiques résultant d’un contact direct risque de l’'endommager irrémédiablement et d’altérer la qualité de l'impression.

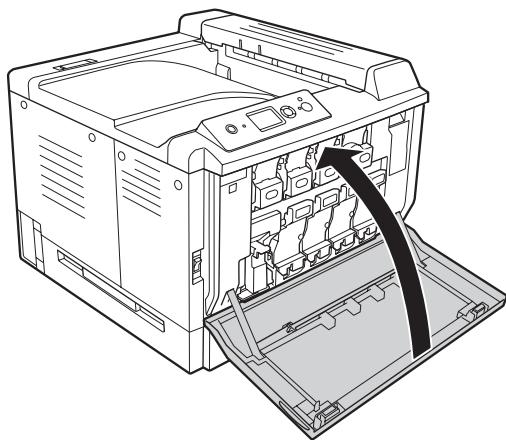

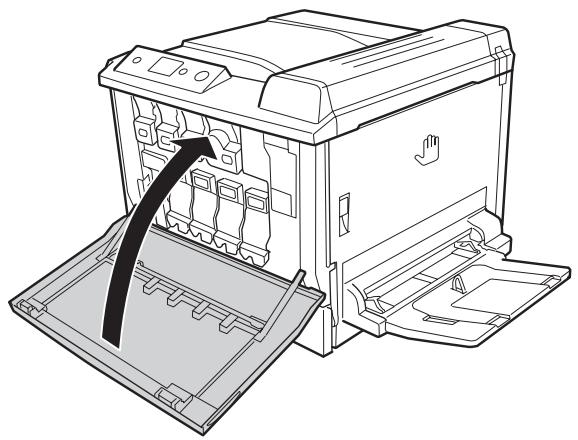

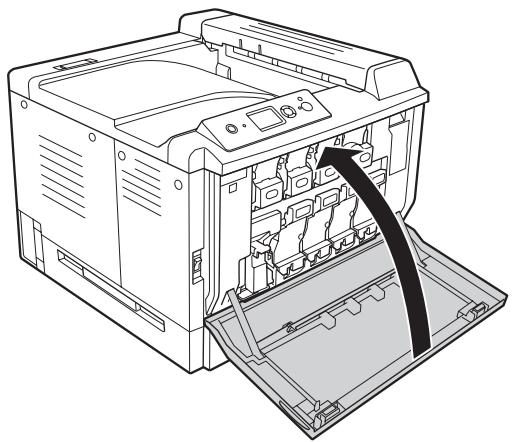

9. Fermez le capot F.

Filtre et collecteur de toner usagé Lisez attentivement les précautions de manipulations suivantes avant de remplacer les consommables. H Ne réutilisez pas le toner présent dans le collecteur de toner usagé. Remplacement des consommables 179

EPSON Aculaser C9200 Series Guide d'utilisation NN] Avertissement : Q Nejetez pas au feu les consommables usagés car ils risqueraient d’exploser et de blesser quelqu'un. Pour vous en débarrasser, conformez-vous à la réglementation en vigueur dans votre région. Q Conservez les consommables hors de portée des enfants.

1. Ouvrez le capot F.

[9] Attention : Afin d'éviter tout déversement de toner, maintenez le collecteur de toner usagé dans le même sens que dans l'imprimante. Remplacement des consommables 180

EPSON AcuLaser C9200 Series Guide d'utilisation

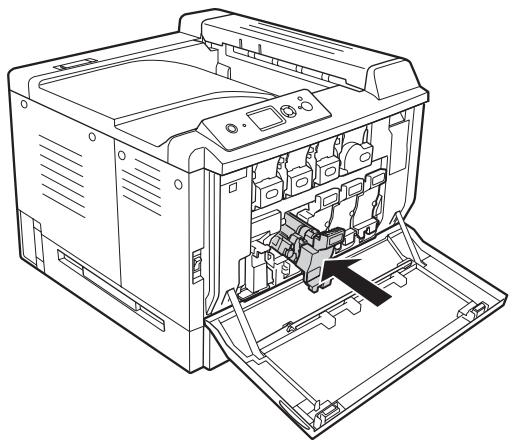

3. Insérez le nouveau collecteur de toner usagé à fond, jusqu'à ce qu'un déclic soit émis.

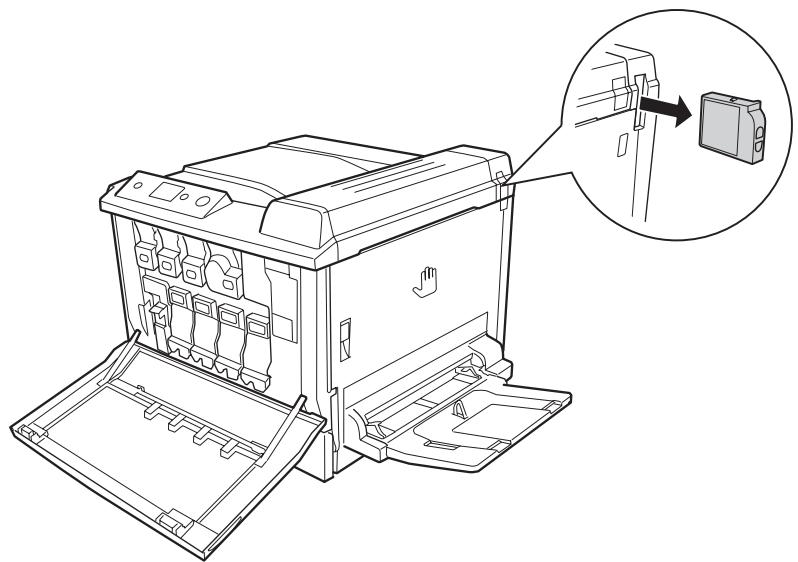

4. Retirez le filtre d'échappement.

Remplacement des consommables 181

EPSON Aculaser C9200 Series Guide d'utilisation

5. Installez le filtre d'échappement neuf fourni avec le collecteur de toner usagé.

6. Fermez le capot F.

Remplacement des consommables 182

Nettoyage et transport de l'imprimante Nettoyage de l'imprimante L'imprimante ne requiert qu'un nettoyage minimal. Si son boîtier extérieur est sale ou poussiéreux, mettez l'imprimante hors tension et nettoyez-la en utilisant un chiffon doux et propre légèrement humecté de détergent doux. re] Attention : Ne nettoyez jamais le capot de l'imprimante à l'aide d'alcool ou d'un diluant. Ces produits chimiques peuvent endommager les composants et le boîtier. Veillez à ne pas renverser d'eau à l'intérieur de l'imprimante ou sur ses composants électriques. Nettoyage du rouleau du capteur Essuyez délicatement les parties en caoutchouc des rouleaux du capteur du bac BM et du bac à papier inférieur standard à l'aide d'un chiffon humide bien essoré. Nettoyage et transport de l'imprimante 183

EPSON Aculaser C9200 Series Guide d'utilisation BacBM

• rouleau du capteur Bac inférieur standard

• rouleau du capteur Nettoyage et transport de l'imprimante 184

EPSON Aculaser C9200 Series Guide d'utilisation Unité papier en option Remarque : Les instructions ci-dessous détaillent le nettoyage des rouleaux du capteur du bac à papier 2.

• rouleau du capteur Nettoyage de la fenêtre d'exposition

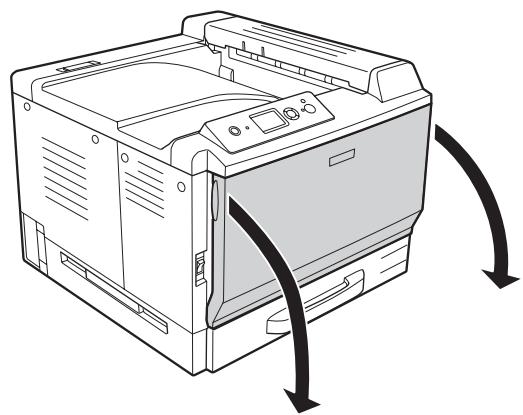

1. Ouvrez le capot F.

Nettoyage et transport de l'imprimante 185

EPSON Aculaser C9200 Series Guide d'utilisation

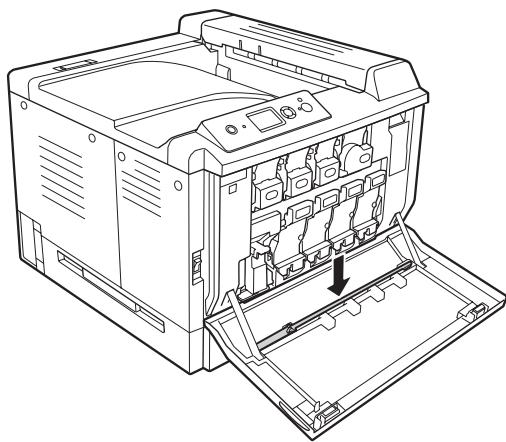

2. Retirez la barre de nettoyage de la fenêtre d'exposition.

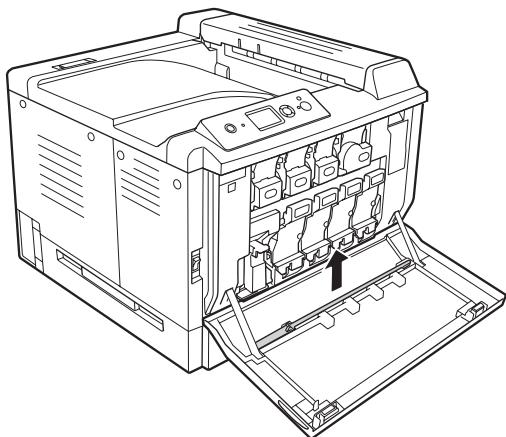

3. Insérez la barre de nettoyage de la fenêtre d'exposition dans le trou situé sous le bloc

photoconducteur en orientant l'éponge vers le bas, puis faites-la glisser plusieurs fois d'avant en arrière. Remarque : Répétez la même procédure pour les autres blocs photoconducteurs. Nettoyage et transport de l'imprimante 186

EPSON AcuLaser C9200 Series Guide d'utilisation

4. Remettez la barre de nettoyage de la fenêtre d'exposition en place.

5. Fermez le capot F.

Nettoyage et transport de l'imprimante 187

EPSON Aculaser C9200 Series Guide d'utilisation Transport de l'imprimante Choix de l'emplacement de l'imprimante L'imprimante doit toujours être placée dans un endroit suffisamment spacieux pour faciliter son fonctionnement et son entretien. Les illustrations suivantes indiquent l'espace minimal recommandé pour assurer un bon fonctionnement de l'imprimante. a. 30 cm b.20 cm c.45 cm d. 82cm e. 112,5 cm f.10 cm Pourinstaller et utiliser les options suivantes, vous devez disposer de l'espace supplémentaire indiqué. L'unité papier de 500 feuilles ajoute 12,4 cm sous la base de l'imprimante. Le support d'imprimante ajoute 8,9 cm sous la base de l'imprimante. Nettoyage et transport de l'imprimante 188

EPSON Aculaser C9200 Series Guide d'utilisation Outre les considérations relatives à l'espace, respectez les consignes suivantes lorsque vous choisissez un emplacement pour l'imprimante : D Placez l'imprimante dans un endroit où son câble d'alimentation pourra être débranché facilement. Q Eloignez le système informatique et l'imprimante des sources potentielles d'interférences, notamment des enceintes acoustiques et des bases émettrices-réceptrices de téléphones sans fil. Q Evitez d'utiliser une prise électrique commandée par un interrupteur mural ou un programmateur automatique. Une coupure de courant accidentelle peut effacer des informations importantes de la mémoire de votre ordinateur ou de votre imprimante. re] Attention : Q Prévoyez un espace suffisant autour de l'imprimante pour permettre une bonne ventilation. Q Evitez les endroits exposés à la lumière directe du soleil ou à une chaleur excessive, ainsi que les endroits humides ou poussiéreux. Q Evitez d'utiliser une prise électrique sur laquelle d'autres appareils sont branchés. Q Utilisez une prise secteur reliée à la terre qui soit adaptée à la prise d'alimentation de l'imprimante. N'utilisez pas d'adaptateur. Q Utilisez exclusivement une prise conforme aux spécifications électriques de l'imprimante. Longues distances Remballage de l'imprimante Si vous devez transporter votre imprimante sur de longues distances, replacez-la soigneusement dans son carton d'origine avec ses éléments de protection. Nettoyage et transport de l'imprimante 189

EPSON Aculaser C9200 Series Guide d'utilisation

1. Mettez l'imprimante hors tension et retirez les éléments suivants :

Cordon d'alimentation Câbles d'interface Papier chargé Options installées Cartouches de toner Û D D D O0 0 Blocs photoconducteurs

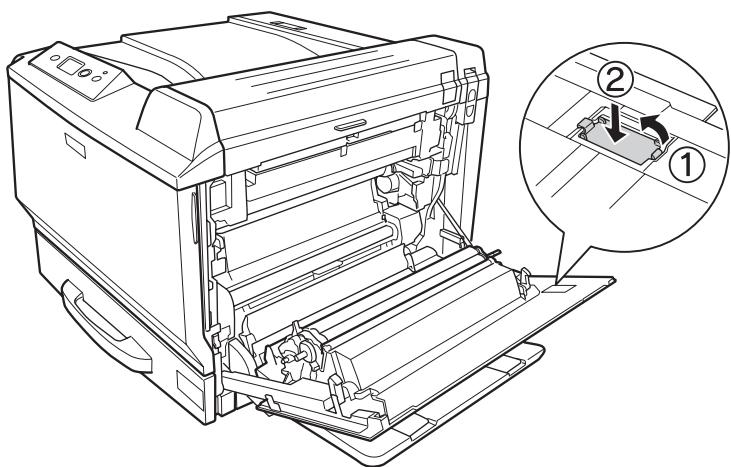

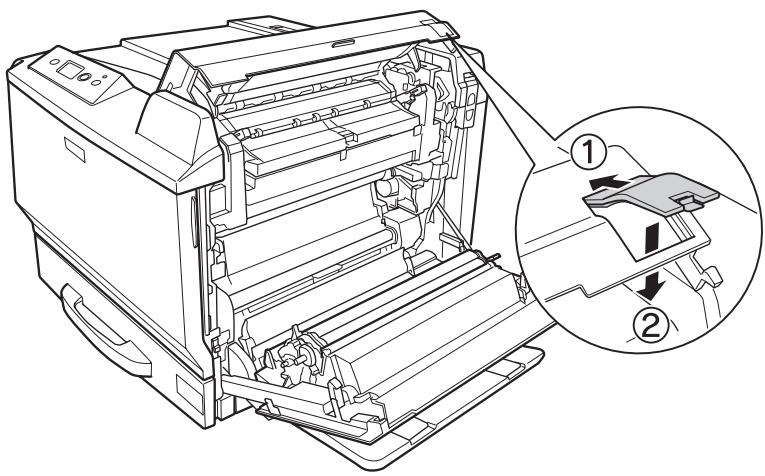

2. Ouvrezle capot A et le capot B, puis appuyez à fond sur les leviers de relâchement situés des deux

côtés de l'unité de fusion.

3. Replacezles éléments de protection sur l'imprimante, puis remettez cette dernière dans son carton

d'origine. Attention : Veillez à toujours maintenir l'imprimante en position horizontale lors de son déplacement. Courtes distances Lisez attentivement les précautions de manipulation suivantes avant de transporter l'imprimante sur de courtes distances. Nettoyage et transport de l'imprimante 190

EPSON Aculaser C9200 Series Guide d'utilisation Si vous ne déplacez que l'imprimante, celle-ci doit être soulevée et portée par deux personnes.

Mettez l'imprimante hors tension et retirez les éléments suivants : Q Cordon d'alimentation Q Câbles d'interface Q Papier chargé Q Options installées Veillez à soulever l'imprimante en la saisissant aux endroits prévus à cet effet, comme illustré ci-dessous. Attention : Veillez à toujours maintenir l'imprimante en position horizontale lors de son déplacement. Nettoyage et transport de l'imprimante 191

Dépannage Elimination des bourrages papier Si du papier se coince dans l'imprimante, des messages d’alerte s'affichent sur l'écran LCD et dans l'utilitaire EPSON Status Monitor. Précautions à prendre lorsque vous retirez le papier coincé Respectez les points suivants lorsque vous résolvez un bourrage papier. D Ne retirez pas de force le papier coincé. S'il se déchire, il sera difficile à retirer et pourrait causer d'autres bourrages. Tirez délicatement dessus afin d'éviter qu'il ne se déchire. Essayez toujours de retirer le papier coincé des deux mains afin d'éviter de le déchirer. Sile papier se déchire et que certains morceaux restent coincés dans l'imprimante ou sile bourrage survient à un endroit inhabituel non mentionné dans cette section, contactez votre revendeur. D Assurez-vous que le type de papier chargé correspond au paramétrage de l'option Paper Type (Type de support) du pilote d'imprimante.

Q Sauf mention contraire dans le présent guide, veillez à ne pas toucher l'unité de fusion qui porte la mention ATTENTION TEMPERATURE ELEVEE, ni la zone environnante. Si l'imprimante vient d'être utilisée, l'unité de fusion et la zone environnante sont probablement très chaudes. Si vous devez toucher ces zones, attendez 30 minutes de manière à ce que la chaleur se dissipe. Q N'introduisez pas la main profondément dans l'unité de fusion car certains composants sont tranchants et peuvent vous blesser. Dépannage 192

EPSON Aculaser C9200 Series Guide d'utilisation Bourrage papier À (capot A)

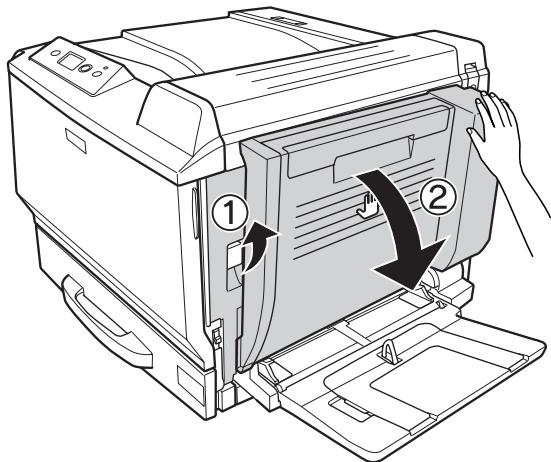

1. Soulevez le levier de déverrouillage et ouvrez le capot A.

2. Si du papier est coincé, retirez-le délicatement des deux mains. Veillez à ne pas déchirer le papier

coincé. Remarque : Q Si vous ne parvenez pas à retirer le papier coincé, ouvrez le capot B ou le capot H. Reportez-vous à la section « Bourrage papier BH (capot B ou H) » à la page 194. Q Si vous ne localisez pas de papier coincé au niveau du capot À, ouvrez le capot B, le capot H et le chemin d'entraînement du papier G pour vous assurer de l'absence de papier coincé. Reportez-vous aux sections « Bourrage papier BH (capot B ou H) » à la page 194 et « Bourrage papier G (chemin d'entraînement du papier G) » à la page 201. Dépannage 193

Bourrage papier B H (capot B ou H)

1. Soulevez le levier de déverrouillage et ouvrez le capot A.

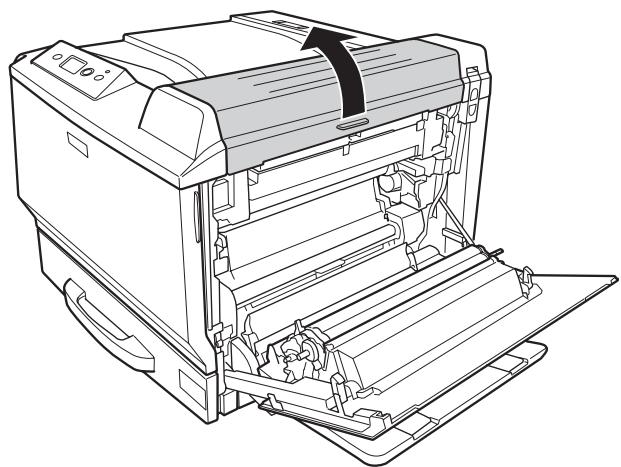

2. Ouvrez le capot B.

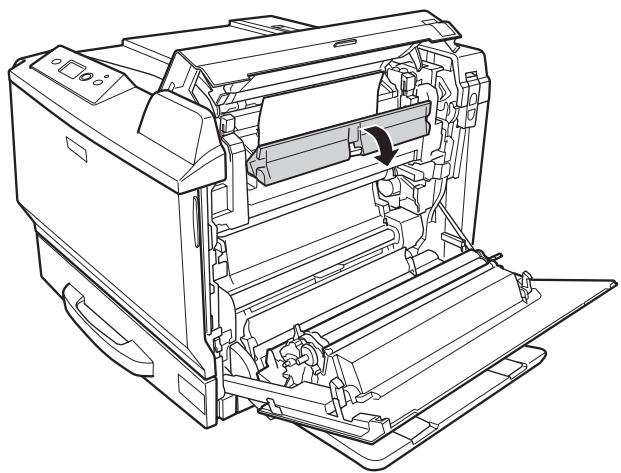

• position de relâchement

Sauf mention contraire dans le présent guide, veillez à ne pas toucher l'unité de fusion qui porte la mention ATTENTION TEMPERATURE ELEVEE, ni la zone environnante. Si l'imprimante vient d'être utilisée, l'unité de fusion et la zone environnante sont probablement très chaudes. Si vous devez toucher ces zones, attendez 30 minutes de manière à ce que la chaleur se dissipe. Dépannage 195

EPSON Aculaser C9200 Series Guide d'utilisation

4. Si du papier est coincé, retirez-le délicatement des deux mains. Veillez à ne pas déchirer le papier

coincé. Lorsque vous retirez du papier de l'intérieur : Dépannage 196

EPSON AcuLaser C9200 Series Guide d'utilisation

5. Ouvrez le capot H.

6. Si du papier est coincé, retirez-le délicatement des deux mains. Veillez à ne pas déchirer le papier

coincé. Dépannage 197

EPSON Aculaser C9200 Series Guide d'utilisation

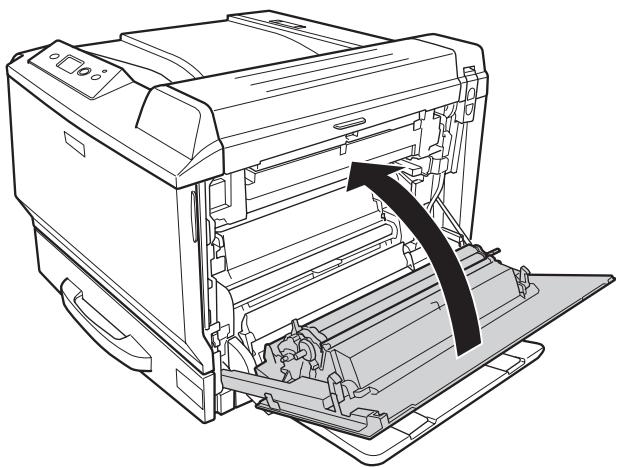

7. Fermez le capot B, puis le capot A.

Remarque : Les leviers de relâchement retournent automatiquement en position initiale lorsque vous fermez le capot B. Bourrage papier D (capot de l'unité recto verso)

1. Ouvrez le capot de l'unité recto verso en tirant la poignée.

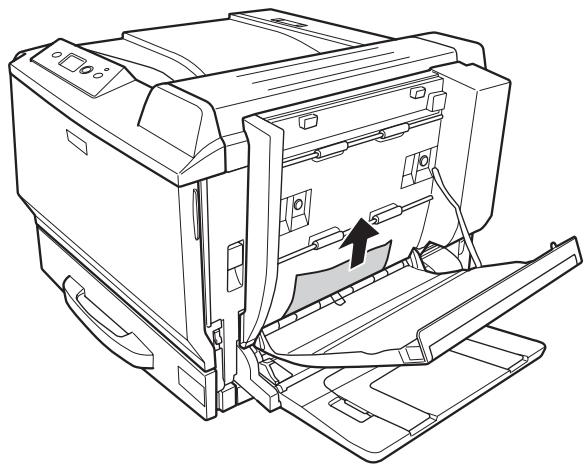

2. Retirez délicatement le papier coincé au niveau du capot comme indiqué ci-dessous. Veillez à ne

pas déchirer le papier. Dépannage 199

EPSON Aculaser C9200 Series Guide d'utilisation Lorsque vous retirez le papier en partant du haut : Dépannage 200

EPSON Aculaser C9200 Series Guide d'utilisation Bourrage papier G (chemin d'entraînement du papier G)

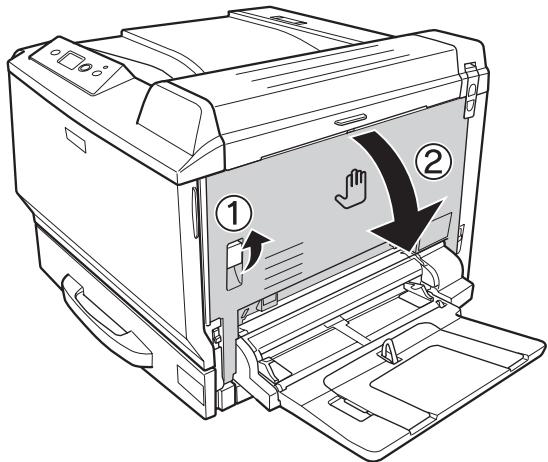

1. Soulevez le levier de déverrouillage et ouvrez le capot A.

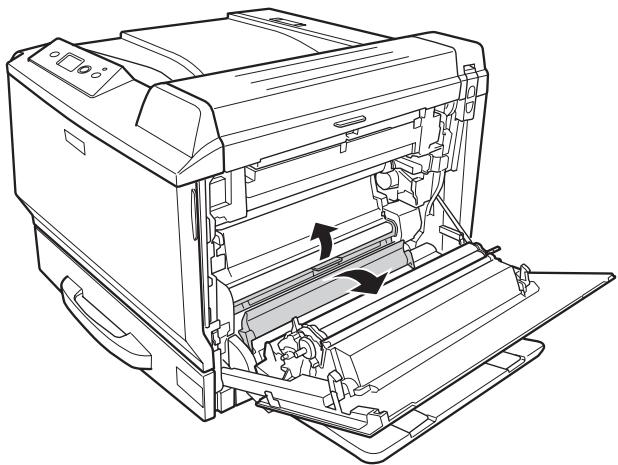

3. Si du papier est coincé, retirez-le délicatement. Veillez à ne pas déchirer le papier coincé.

4. Fermez le capot A.

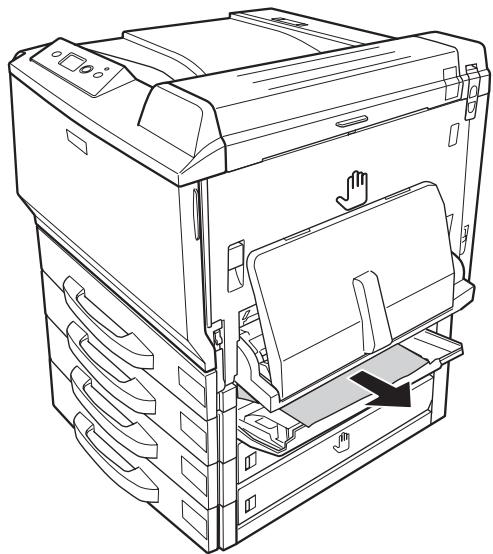

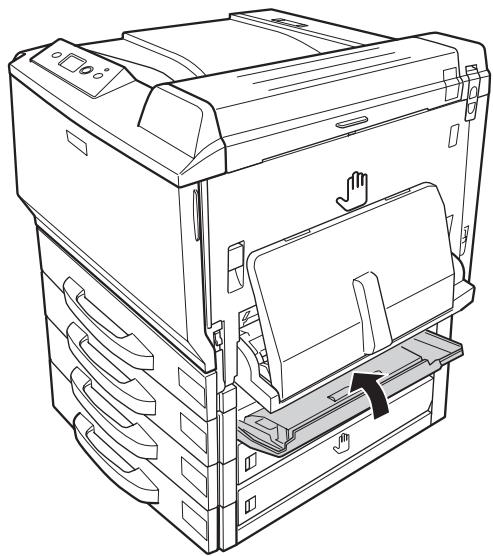

Bourrage papier E2, bourrage papier E3, bourrage papier E4 (capot E2, capot E3, capot E4) Les instructions utilisent le capot E2 en guise d'exemple. La procédure est la même pour le capot E3 et le capot E4. Dépannage 202

EPSON AcuLaser C9200 Series Guide d'utilisation

1. Appuyez sur le levier de déverrouillage et ouvrez le capot E2.

Impression d'une feuille d'état de la configuration Pour vérifier l’état actuel de l'imprimante et vous assurer que les options sont correctement installées, imprimez une feuille d’état de la configuration à l’aide du panneau de contrôle de l'imprimante ou du pilote d'impression. Pour imprimer une feuille d’état de la configuration à l’aide du panneau de contrôle de l'imprimante, reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 131. Pour imprimer une feuille d’état de la configuration à l’aide du pilote d'impression, reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 229 (Windows) ou à la section « Impression d'une feuille d'état de la configuration » à la page 243 (Macintosh). Dépannage 204

EPSON AcuLaser C9200 Series Problèmes de fonctionnement Le voyant Prête ne s'allume pas Motif Marche à suivre Le cordon d'alimentation n'est pas correctement bran- ché. Mettez l'imprimante hors tension et vérifiez la connexion du cor- don d'alimentation entre l'imprimante et la prise électrique. Re- mettez ensuite l'imprimante sous tension. La prise électrique est commandée par un interrupteur extérieur ou un minuteur automatique. Vérifiez que l'interrupteur est bien allumé ou branchez un autre appareil électrique sur la prise pour vérifier qu'elle fonctionne correctement. Le document ne s'imprime pas (voyant Prête éteint). Motif Marche à suivre L'imprimante est hors ligne. Appuyez une fois sur la touche Arrêt/Marche pour commuter l'état de l'imprimante. Une erreur a pu se produire. Vérifiez sur le panneau LCD qu'aucun message d'erreur n'est af- fiché. Le voyant Prête est allumé, mais rien ne s'imprime. Motif Marche à suivre Ilse peut que votre ordinateur ne soit pas connecté cor- rectement à l'imprimante. Suivez les instructions illustrées dans le Guide d'installation. Ilest possible que le câble d'interface ne soit pas correc- tement branché. Vérifiez les deux extrémités du câble entre l'imprimante et l'ordi- nateur. Vous n'utilisez peut-être pas le câble d'interface appro- prié. Si l'imprimante est connectée par l'intermédiaire de l'interface parallèle, assurez-vous que vous utilisez un câble d'interface à paire torsadée à double blindage d’une longueur inférieure à 1,8 mètre. Si la connexion se fait via l'interface USB, utilisez un câble confor- me à la révision 2.0. Votre logiciel d'application n'a pas été correctement configuré pour votre imprimante. Vérifiez que l'imprimante est bien sélectionnée dans le logiciel. Dépannage 205 Guide d'utilisation

EPSON AcuLaser C9200 Series Motif Marche à suivre Votre ordinateur ne possède pas suffisamment de mé- moire pour traiter le volume de données de votre docu- ment. Essayez de réduire la résolution de l'image de votre document dans le logiciel d'application ou, si vous le pouvez, installez de la mémoire supplémentaire sur votre ordinateur. Le produit optionnel n'est pas disponible. Motif Marche à suivre L'imprimante ne reconnaît pas le produit optionnel. Imprimez une feuille d'état de la configuration afin de déterminer si l'imprimante reconnaît le produit optionnel. Si ce n'est pas le cas, réinstallez le produit optionnel. Pour les utilisateurs de Windows, EPSON Status Monitor n'est pas installé. Pourlesutilisateurs de Macintosh, l'imprimante n'est pas enregistrée de nouveau. Pour les utilisateurs de Windows : Vous devez installer EPSON Status Monitor ou effectuer les para- métrages manuellement via le pilote d'impression. Repor- tez-vous à la section « Configuration des options » à la page

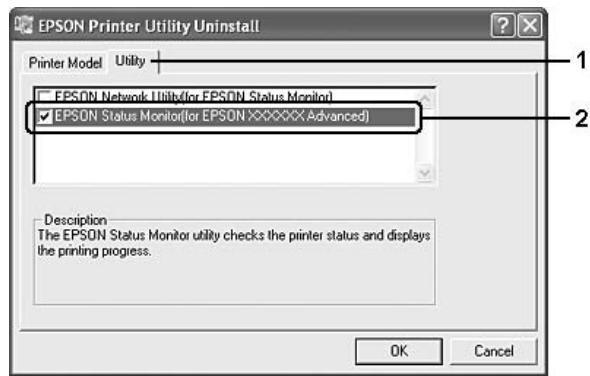

Pour les utilisateurs de Macintosh : Lorsque vousinstallez ou supprimez des options de l'imprimante, vous devez lancer EPSON Status Monitor ou supprimer et enre- gistrer de nouveau l'imprimante. Pour supprimer l'imprimante, utilisez Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impres- sion) (Mac OS X version 10.4 ou antérieure). Les utilisateurs de Mac OS X 10.5 peuvent définir les paramètres manuellement. Cliquez sur le bouton Options & Supplies (Op- tions et consommables), sous Printer & Fax (Imprimantes et té- lécopieurs) et sélectionnez l'onglet Driver (Pilote) pour définir les paramètres manuellement. La durée de vie restante des consommables n'est pas mise à jour (pour les utilisateurs de Windows uniquement). Motif Marche à suivre L'intervalle entre les mises à jour des informations rela- tives aux consommables est trop long. Cliquez sur le bouton Get Information Now (Obtenir infos maintenant) dans la boîte de dialogue Consumable Info Settings (Paramètres infos consommables). Vous pouvez également mo- difier cet intervalle de mise à jour des informations relatives aux consommables dans la boîte de dialogue Consumable Info Set- tings (Paramètres infos consommables). Dépannage 206 Guide d'utilisation

EPSON AcuLaser C9200 Series Problèmes d'impression Impossible d'imprimer la police Motif Marche à suivre Il se peut que vous utilisiez les polices de l'imprimante à la place des polices TrueType spécifiées (Windows). Dans la boîte de dialogue Extended Settings (Configuration avan- cée) du pilote d'impression, activez la case à cocher Print True- Type fonts as bitmap (Imprimer les True Type en tant que bit- maps). Votre imprimante ne prend pas en charge la police sé- lectionnée. Vérifiez que vous avez installé la bonne police. Pour plus d'infor- mations sur chaque paramètre, reportez-vous au Guide des poli- ces. L'impression contient des caractères incorrects. Motif Marche à suivre Ilest possible que le câble d'interface ne soit pas correc- tement branché. Assurez-vous que les deux extrémités du câble d'interface sont correctement branchées. Vous n'utilisez peut-être pas le câble d'interface appro- prié. Si l'imprimante est connectée par l'intermédiaire de l'interface parallèle, assurez-vous que vous utilisez un câble d'interface à paire torsadée à double blindage d’une longueur inférieure à 1,8 mètre. Si la connexion se fait via l'interface USB, utilisez un câble confor- me à la révision 2.0. Le paramètre d'émulation pour le port n'est peut-être pas correct. Indiquez le mode d'émulation à l'aide des menus du panneau de contrôle de l'imprimante. Reportez-vous à la section « Menu Emu- lation » à la page 91. Remarque : Si la feuille d'état de la configuration ne s'imprime pas correctement, votre imprimante a peut-être été endommagée. Contactez votre revendeur ou un technicien qualifié. Dépannage 207 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation La position de l'impression n'est pas correcte. Motif Marche à suivre La longueur et les marges de la page n'ont peut-être pas été correctement configurées dans votre application. Assurez-vous que les paramètres des marges et de longueur de la page sont correctement définis dans votre logiciel. Ilest possible que le paramètre Paper Size (Format pa- pier) ne soit pas correct. Vérifiez sur le panneau de contrôle que le format de papier ap- proprié est configuré dans le menu Tra4 Her (Menu Bac). Ilest possible que le paramètre MP Tray Size (Format Bac BM) ne soit pas correct. Lors du chargement d'un papier dont le format n'est pas défini à l'aide du paramètre Auto, indiquez le format de papier correct à l'aide du paramètrehiF Trau Size (Format Bac Ed du menu Tras Menu (Menu Bac) du panneau de contrôle. Les graphiques ne sont pas imprimés correctement. Motif Marche à suivre Le paramètre d'émulation de l'imprimante dans votre logiciel n'est pas correct. Vérifiez que votre logiciel est défini pour l'émulation d'impriman- te que vous utilisez. Par exemple, si vous utilisez le mode ESC/ Page, votre application doit être définie pour utiliser une impri- mante ESC/Page. La mémoire dont vous disposez est insuffisante. Les graphiques nécessitent une grande quantité de mémoire. In- stallez un module de mémoire approprié. Reportez-vous à la sec- tion « Module mémoire » à la page 159. Les transparents sortent vierges du bac BM Lorsque des erreurs surviennent lors de l'impression sur des transparents, le message d'erreur E Transearencs (Vérifier Transparent) s'affiche sur l'écran LCD. Retirez les transparents du bac BM. Ouvrez et fermez le capot F. Vérifiez le type et le format de papier, puis chargez le type de transparents correct. Remarque : 1 Lorsque vous utilisez des transparents, chargez-les dans le bac BM et réglez le paramètre Paper Type (Type de support) du pilote d'impression sur Transparency (Transparent). Lorsque le paramètre Paper Type (Type de support) du pilote d'impression est réglé sur Transparency (Transparent), chargez uniquement des transparents Epson Color Laser Transparencies (Transparents laser couleur Epson). Dépannage 208

EPSON AcuLaser C9200 Series Problèmes d'impression en couleur Impossible d'imprimer en couleur Motif Marche à suivre Le paramètre Black (Noir) est sélectionné pour l'option Color (Couleur) du pilote d'impression. Réglez ce paramètre sur Color (Couleur). Le paramètre de couleur de l'application que vous utili- sez ne convient pas pour l'impression couleur. Assurez-vous que les paramètres de votre application convien- nent pour une impression couleur. La couleur de l'impression diffère en fonction de l'imprimante utilisée. Motif Marche à suivre Les paramètres par défaut et les tables de couleurs va- rient en fonction du modèle d'imprimante. Réglez le paramètre Gamma sur 1.8 dans la boîte de dialogue More Settings (Plus d'options) (Windows et Mac OS X version 10.4 ouantérieure) ou cliquezsur le bouton ColorSettings (Paramètres couleur) (Mac OS X 10.5) du gestionnaire d'impression et procé- dez de nouveau à l'impression. Si l'impression ne correspond tou- jours pas à votre attente, réglez chaque couleur à l'aide du cur- seur. Pour plus d'informations sur la boîte de dialogue Plus d'op- tions, consultez l'aide en ligne du pilote d'impression. La couleur imprimée semble différente de celle affichée à l'écran. Motif Marche à suivre Les couleurs imprimées ne concordent pas exactement avec celles affichées sur le moniteur parce que les im- primantes et les moniteurs utilisent des technologies couleur différentes : les moniteurs utilisent le système RVB (rouge, vert et bleu), tandis que les imprimantes uti- lisent généralement le système CMJN (cyan, magenta, jaune, noir). Bien qu'il soit difficile de faire concorder parfaitement les cou- leurs, la sélection du paramètre ICM (Correspondance des cou- leurs de l'image) du pilote d'impression (pour Windows) ou du paramètre ColorSync (pour Macintosh) peut améliorer la concor- dance des couleurs entre différents périphériques. Pour plus d'in- formations, consultez l'aide en ligne du pilote d'impression. ILest possible que l'option PhotoEnhance soit sélec- tionnée dans le pilote d'impression. La fonction PhotoEnhance corrige le contraste et la luminosité des données image d'origine, de sorte qu'elle n'est peut-être pas adaptée pour imprimer des images aux couleurs vives. Dépannage 209 Guide d'utilisation

EPSON AcuLaser C9200 Series Problèmes de qualité d'impression L'arrière-plan est foncé ou sale. Motif Marche à suivre Ilse peut que vous n'utilisiez pas un type de papier adap- té pour votre imprimante. Si la surface de votre papier est trop rugueuse, les caractères im- primés peuvent être déformés ou incomplets. Pour un résultat optimal, il est recommandé d'utiliser du papier lisse de qualité supérieure. Pour plus d'informations sur le choix du papier, re- portez-vous à la section « Types de papier disponibles » à la page

Le chemin du papier à l'intérieur de l'imprimante est peut-être poussiéreux. Nettoyez les composants internes de l'imprimante en imprimant trois pages comprenant chacune un seul caractère. Des points blancs apparaissent sur le document imprimé. Motif Marche à suivre Le chemin du papier à l'intérieur de l'imprimante est peut-être poussiéreux. Nettoyez les composants internes de l'imprimante en imprimant trois pages comprenant chacune un seul caractère. L'impression ou la teinte est d'une qualité inégale. Motif Marche à suivre Il se peut que le papier soit humide. Ne stockez pas votre papier dans un environnement humide. L'une des cartouches de toner peut s'approcher de la fin de sa durée d'utilisation. Si le message affiché sur l'écran LCD ou dans EPSON Status Mo- nitor indique qu'une des cartouches de toner est presque en fin de vie, remplacez-la. Reportez-vous à la section « Cartouche de toner » à la page 170. Utilisateurs de Windows : vous pouvez également vérifier la durée de vie restante de la cartouche de toner en consultant l'onglet Basic Settings (Principal) du pilote d'impression. Les utilisateurs de Mac OS X 10.5 peuvent déterminer la durée de vie restante de la cartouche de toner à l'aide de l'option Supply Levels (Niveaux des consommables) du gestionnaire d'impres- sion. Dépannage 210 Guide d'utilisation

EPSON AcuLaser C9200 Series Motif Marche à suivre Il y a peut-être un problème au niveau des blocs photo- conducteurs. Remplacez les blocs photoconducteurs. Reportez-vous à la sec- tion « Bloc photoconducteur » à la page 175. L'impression des images en demi-teinte est inégale. Motif Marche à suivre Il se peut que le papier soit humide. Ne stockez pas votre papier dans un environnement humide. Veillez à utiliser du papier fraîchement déballé. L'une des cartouches de toner peut s'approcher de la fin de sa durée d'utilisation. Si le message affiché sur l'écran LCD ou dans EPSON Status Mo- nitor indique qu'une des cartouches de toner est presque en fin de vie, remplacez-la. Reportez-vous à la section « Cartouche de toner » à la page 170. Utilisateurs de Windows : vous pouvez également vérifier la durée de vie restante de la cartouche de toner en consultant l'onglet Basic Settings (Principal) du pilote d'impression. Les utilisateurs de Mac OS X 10.5 peuvent déterminer la durée de vie restante de la cartouche de toner à l'aide de l'option Supply Levels (Niveaux des consommables) du gestionnaire d'impres- sion. Le paramètre de gradation est trop petit lors de l'im- pression de graphiques. Pour les utilisateurs de Windows, dans l'onglet Basic Settings (Principal) du pilote d'impression, cliquez sur l'onglet Advanced (Avancé) et utilisez le bouton More Settings (Plus d'options). Sélectionnez ensuite Halftoning (Tramage). Le paramètre ci-dessus est uniquement disponible lors de l'im- pression en noir et blanc et lorsque la case à cocher Monochrome Model Compatibility (Compatibilité avec les modèles en noir et blanc) est activée dans le pilote d'impression. Les utilisateurs de Mac OS X 10.5 doivent cliquer sur le bouton Color Settings (Paramètres couleur) du gestionnaire d'impres- sion, activer la case à cocher Enh.MG et sélectionner Smooth (Lisse) dans la liste déroulante Adjust Picture (Réglage image). Les utilisateurs de Mac OS X version 10.4 ou antérieure doivent sélectionner l'onglet Basic Settings (Principal) du gestionnaire d'impression, cliquer sur More Settings (Plus d'options), sélec- tionner le bouton Enh.MG et sélectionner Smooth (Lisse) dans la liste déroulante Adjust Picture (Réglage image). Il y a peut-être un problème au niveau des blocs photo- conducteurs. Remplacez les blocs photoconducteurs. Reportez-vous à la sec- tion « Bloc photoconducteur » à la page 175. Dépannage 211 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation Taches de toner Motif Marche à suivre Il se peut que le papier soit humide. Ne stockez pas votre papier dans un environnement humide. Ilse peut que vous n'utilisiez pas un type de papier adap- té pour votre imprimante. Pour un résultat optimal, il est recommandé d'utiliser du papier pour imprimante laser couleur EPSON ou du papier lisse de qua- lité supérieure pour photocopieur. Pour plus d'informations sur le choix du papier, reportez-vous à la section « Types de papier disponibles » à la page 267. Le chemin du papier à l'intérieur de l'imprimante est peut-être poussiéreux. Nettoyez les composants internes de l'imprimante en imprimant trois pages comprenant chacune un seul caractère. Il y a peut-être un problème au niveau des blocs photo- conducteurs. Remplacez les blocs photoconducteurs. Reportez-vous à la sec- tion « Bloc photoconducteur » à la page 175. Des parties de l'image sont manquantes dans l'impression. Motif Marche à suivre Il se peut que le papier soit humide. L'imprimante est sensible à l'humidité absorbée par le papier. Plus le papier contient d'humidité, plus l'impression est pâle. Ne stoc- kez pas votre papier dans un environnement humide. Ilse peut que vous n'utilisiez pas un type de papier adap- té pour votre imprimante. Si la surface de votre papier est trop rugueuse, les caractères im- primés peuvent être déformés ou incomplets. Pour un résultat optimal, il est recommandé d'utiliser du papier lisse de qualité supérieure. Pour plus d'informations sur le choix du papier, re- portez-vous à la section « Types de papier disponibles » à la page

Les pages sorties de l'imprimante sont complètement vierges. Motif Marche à suivre L'imprimante a chargé plusieurs feuilles en même temps. Retirez la pile de papier et déramez-la. Taquez-la sur une surface plane pour en aligner les bords et rechargez le papier. Il se peut que le problème soit lié à votre logiciel ou à votre câble d'interface. Imprimez une feuille d'état de la configuration. Reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Si une page blanche sort, le problème peut venir de votre imprimante. Mettez l'imprimante hors tension et contactez votre revendeur. Dépannage 212

EPSON Aculaser C9200 Series Guide d'utilisation Motif Marche à suivre Ilest possible que le paramètre Fraärieri ne soit pas correct. ze (Format Vérifiez sur le panneau de contrôle que le format de papier ap- proprié est configuré dans le menu Tra4 Her (Menu Bac). Ilest possible que le paramètre! Bac EM ne soit pas correct. Lors du chargement d'un papier dont le format n'est pas défini à l'aide du paramètre Auto, indiquez le format de papier correct à de du paramètreïiF Trau Size {Format Bac Ei du menu #ru (Menu Bac) du panneau de contrôle. L'une des cartouches de toner peut s'approcher de la fin de sa durée d'utilisation. Si le message affiché sur l'écran LCD ou dans EPSON Status Mo- nitor indique qu'une des cartouches de toner est presque en fin de vie, remplacez-la. Reportez-vous à la section « Cartouche de toner » à la page 170. Utilisateurs de Windows : vous pouvez également vérifier la durée de vie restante de la cartouche de toner en consultant l'onglet Basic Settings (Principal) du pilote d'impression. Les utilisateurs de Mac OS X 10.5 peuvent déterminer la durée de vie restante de la cartouche de toner à l'aide de l'option Supply Levels (Niveaux des consommables) du gestionnaire d'impres- sion. Il y a peut-être un problème au niveau des blocs photo- conducteurs. Remplacez les blocs photoconducteurs. Reportez-vous à la sec- tion « Bloc photoconducteur » à la page 175. L'image imprimée est claire ou pâle. Motif Marche à suivre Il se peut que le papier soit humide. Ne stockez pas votre papier dans un environnement humide. Dépannage 213

EPSON AcuLaser C9200 Series Motif Marche à suivre Il'est possible que le mode Toner Save (Economie de to- ner) soit activé. Désactivez le mode Toner Save (Economie de toner) depuis le pilote d'impression ou les menus du panneau de contrôle de l'imprimante. Pour les utilisateurs de Windows, dans l'onglet Basic Settings (Principal) du pilote d'impression, cliquez sur Advanced (Avan- cé) et utilisez le bouton More Settings (Plus d'options). Désac- tivez ensuite la case à cocher Toner Save (Economie de toner). Les utilisateurs de Mac OS X 10.5 doivent cliquer sur le bouton Basic Settings (Principal) du gestionnaire d'impression et sélec- tionner l'onglet Advanced (Avancé). Désactivez ensuite la case à cocher Toner Save (Economie de toner). Les utilisateurs de Mac OS X version 10.4 ou antérieure doivent cliquer sur l'onglet Basic Settings (Principal) du gestionnaire d'im- pression, cliquer sur l'onglet Advanced (Avancé) et sélectionner le bouton More Settings (Plus d'options). Désactivez ensuite la case à cocher Toner Save (Economie de toner). L'une des cartouches de toner peut s'approcher de la fin de sa durée d'utilisation. Si le message affiché sur l'écran LCD ou dans EPSON Status Mo- nitor indique qu'une des cartouches de toner est presque en fin de vie, remplacez-la. Reportez-vous à la section « Cartouche de toner » à la page 170. Utilisateurs de Windows : vous pouvez également vérifier la durée de vie restante de la cartouche de toner en consultant l'onglet Basic Settings (Principal) du pilote d'impression. Les utilisateurs de Mac OS X 10.5 peuvent déterminer la durée de vie restante de la cartouche de toner à l'aide de l'option Supply Levels (Niveaux des consommables) du gestionnaire d'impres- sion. Il y a peut-être un problème au niveau des blocs photo- conducteurs. Remplacez les blocs photoconducteurs. Reportez-vous à la sec- tion « Bloc photoconducteur » à la page 175. Le côté non imprimé de la page est sale. Motif Marche à suivre Il se peut que du toner se soit renversé dans le chemin du papier. Nettoyez les composants internes de l'imprimante en imprimant trois pages comprenant chacune un seul caractère. Dépannage 214 Guide d'utilisation

EPSON AcuLaser C9200 Series Moins bonne qualité d'impression Motif Marche à suivre L'imprimante ne peut pas imprimer au niveau de qualité requis en raison d'une mémoire insuffisante et diminue automatiquement la qualité afin de pouvoir poursuivre l'impression. Vérifiez si l'impression est acceptable. Si ce n'est pas le cas, ajoutez de la mémoire pour résoudre définitivement le problème ou di- minuez temporairement la qualité d'impression dans le pilote d'impression. Sile paramètre Ft Disk (Disque virtuel) est réglé sur Maxi rum (Maximal) ou Hormis dans le panneau de contrôle, vous pouvez augmenter l'espace mémoire disponible en remplaçant ce para- mètre par ff (Non). Problèmes de mémoire Mémoire insuffisante pour la tâche en cours Motif Marche à suivre La mémoire de l'imprimante est insuffisante pour l'exé- cution de la tâche en cours. Ajoutez de la mémoire pour résoudre définitivement le problème ou diminuez temporairement la qualité d'impression dans le pi- lote d'impression. Sile paramètre Ft Disk (Disque virtuel) est réglé sur Maxi rum (Maximal) ou Hormis dans le panneau de contrôle, vous pouvez augmenter l'espace mémoire disponible en remplaçant ce para- mètre par ff (Non). Mémoire insuffisante pour imprimer toutes les copies Motif Marche à suivre L'imprimante ne dispose pas de suffisamment de mé- moire pour assembler les travaux d'impression. Seul un jeu de copies sera imprimé. Diminuez le contenu des tra- vaux d'impression ou ajoutez de la mémoire. Pour plus d'infor- mations sur l'installation de mémoire supplémentaire, repor- tez-vous à la section « Module mémoire » à la page 159. Sile paramètre Ft Disk (Disque virtuel) est réglé sur Maxi rum (Maximal) ou Hormis dans le panneau de contrôle, vous pouvez augmenter l'espace mémoire disponible en remplaçant ce para- mètre par ff (Non). Dépannage 215 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation Problèmes liés à l'alimentation en papier L'entraînement du papier ne s'effectue pas correctement. Motif Marche à suivre Les guides papier ne sont pas correctement positionnés. Vérifiez que les guides papier de tous les bacs à papier et du bac BM sont positionnés en fonction du format du papier. Le paramètre d'alimentation papier n'est peut-être pas correct. Assurez-vous d'avoir sélectionné la source d'alimentation papier adéquate dans votre logiciel. Ilest possible que l'alimentation papier ne contienne pas de papier. Chargez le papier dans l'alimentation papier sélectionnée. Le format du papier chargé diffère de celui configuré dans le panneau de contrôle ou dans les paramètres du pilote d'impression. Assurez-vous que le format de papier et l'alimentation papier dé- finis dans le panneau de contrôle ou le pilote d'impression sont corrects. Le bac BM ou les bacs à papier contiennent peut-être trop de papier. Vérifiez que la quantité de feuilles chargées est correcte. Pour connaître la capacité maximale de chaque alimentation papier, reportez-vous à la section « Général » à la page 269. Si le papier n'est pas entraîné depuis l'unité papier en option, il est possible que l'unité ne soit pas installée correctement. Pour plus d'informations sur l'utilisation de l'unité, reportez-vous à la section « Support d'imprimante et unité papier en option » à la page 133. Le rouleau du capteur est sale. Nettoyez le rouleau du capteur. Pour obtenir des instructions, re- portez-vous à la section « Nettoyage du rouleau du capteur » à la page 183. Le bac à papier en option n'est peut-être pas installé correctement. Reportez-vous à la section «Support d'imprimante et unité papier en option » à la page 133 pour plus d'informations sur l'installation d'une unité papier en option. Problèmes lors de l'utilisation des options Imprimez une feuille d'état de la configuration pour vérifier que les options sont correctement installées. Pour plus d'informations, reportez-vous à la section « Impression d'une feuille d'état de la configuration » à la page 204. Dépannage 216

EPSON Aculaser C9200 Series Guide d'utilisation Le messagelnvalid AUXI/F Card (Cartel/FAUX incorrecte) s'affichesur l'écran LCD. Motif Marche à suivre L'imprimante ne parvient pas à reconnaître la carte d'in- | Mettez l'imprimante hors tension et retirez la carte. Assurez-vous terface en option que vous avez installée. que le modèle de la carte d'interface est pris en charge. Le papier n’est pas entraîné depuis le bac optionnel. Motif Marche à suivre Les guides papier ne sont pas correctement positionnés. | Vérifiez que les guides papier des bacs à papier en option sont positionnés en fonction du format du papier. Le bac à papier en option n'est peut-être pas installé Reportez-vous à la section « Support d'imprimante et unité papier correctement. en option » à la page 133 pour plus d'informations sur l'installation d'une unité papier en option. Le paramètre d'alimentation papier n'est peut-être pas | Assurez-vous que vous avez sélectionné la source de papier adé- correct. quate dans votre application. Le bac ne contient peut-être pas de papier. Chargez le papier dans l'alimentation papier sélectionnée. Le bac contient peut-être trop de papier. Vérifiez que la quantité de feuilles chargées est correcte. Pour connaître la capacité maximale de chaque source d'alimentation, reportez-vous aux sections « Bac BM » à la page 28, « Bac inférieur standard » à la page 30 et « Unité papier en option » à la page

Le format de papier défini n'est pas correct. Veillez à placer les guides papier du bac à papier en option cor- rectement. Bourrage papier avec le bac optionnel Motif Marche à suivre Un bourrage papier se produit au niveau du bac option- | Reportez-vous à la section « Elimination des bourrages papier » à nel. la page 192 pour retirer le papier coincé. Dépannage 217

EPSON Aculaser C9200 Series Guide d'utilisation Impossible d'utiliser une option installée Motif Marche à suivre L'option installée n'est pas configurée dans le pilote Pour les utilisateurs de Windows : d'impression. Vous devez définir manuellement les paramètres du pilote d'im- pression. Reportez-vous à la section « Configuration des options » à la page 229. Pour les utilisateurs de Macintosh : Lorsque vousinstallez ou supprimez des options de l'imprimante, vous devez lancer EPSON Status Monitor ou supprimer et enre- gistrer de nouveau l'imprimante. Pour supprimer l'imprimante, utilisez Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Uti- litaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure). Les utilisateurs de Mac OS X 10.5 peuvent définir les paramètres manuellement. Cliquez sur le bouton Options & Supplies (Op- tions et consommables), sous Printer & Fax (Imprimantes et té- lécopieurs) et sélectionnez l'onglet Driver (Pilote) pour définir les paramètres manuellement. Correction des problèmes USB Si vous avez des difficultés à utiliser l'imprimante avec une connexion USB, vérifiez si le problème que vous rencontrez est répertorié ci-après et appliquez les actions recommandées. Connexion USB Il arrive que les câbles ou connexions USB soient à l'origine de problèmes USB. Pour obtenir de meilleurs résultats, vous devez connecter l'imprimante directement au port USB de l'ordinateur. Si vous devez utiliser plusieurs concentrateurs USB, nous vous recommandons de raccorder l'imprimante au concentrateur de premier niveau. Système d'exploitation Windows Votre ordinateur doit disposer d'un système Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64 préinstallé ou d'un système Windows 2000, Server 2003 ou Server 2003 x64 préinstallé et mis à niveau vers Windows Vista, Vista x64, XP ou XP x64. Vous ne pourrez pas installer ou exécuter un pilote d'impression USB sur un ordinateur qui n'est pas conforme à ces spécifications ou qui n'intègre pas un port USB. Dépannage 218

EPSON Aculaser C9200 Series Guide d'utilisation Pour plus d'informations sur votre ordinateur, contactez votre revendeur. Installation du logiciel d'impression Une installation incorrecte ou incomplète du logiciel peut engendrer des problèmes d'USB. Prenez note des indications ci-dessous et effectuez les vérifications recommandées pour garantir une installation adéquate. Vérification de l'installation du logiciel d'impression Si vous utilisez Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64, vous devez vous conformer à la procédure du Guide d'installation fourni avec l'imprimante pour installer le logiciel d'impression. Dans le cas contraire, le pilote universel de Microsoft risque d’être installé à la place. Pour vérifier si le pilote universel a été installé, procédez comme suit :

1. Ouvrez le dossier Printers (Imprimantes) et cliquez avec le bouton droit de la souris sur l'icône

de votre imprimante.

2. Cliquez sur Printing Preferences (Options d'impression) dans le menu contextuel affiché et

cliquez ensuite avec le bouton droit de la souris sur n'importe quelle partie du pilote. Si l'option About (A propos de) figure dans le menu contextuel, cliquez dessus. Si une boîte de message contenant le texte "Unidrv Printer Driver" (Pilote d'impression Unidrv) s'affiche, vous devez réinstaller le logiciel d'impression en suivant la procédure du Guide d'installation. Sil'option A propos de ne s'affiche pas, cela signifie que le logiciel d'impression a été installé correctement. Remarque : Sous Windows 2000, si la boîte de dialogue Signature numérique introuvable s'affiche lors de la procédure d'installation, cliquez sur Yes (Oui). Si vous cliquez sur No (Non), vous devrez de nouveau procéder à l'installation du logiciel d'impression. Sous Windows Vista, Vista x64, XP, XP x64, Server 2003 ou Server 2003 x64, si la boîte de dialogue Installation des logiciels s'affiche au cours de la procédure d'installation, cliquez sur Continue Anyway (Continuer). Si vous cliquez sur STOP Installation (ARRETER l'installation), vous devrez de nouveau procéder à l'installation du logiciel d'impression. Dépannage 219

EPSON Aculaser C9200 Series Guide d'utilisation Problèmes de connexion réseau Impossible d'installer les logiciels ou les pilotes Motif Marche à suivre Vous ne vous connectez pas au système d'exploitation à l'aide de droits d'administrateur. Connectez-vous au système d'exploitation à l'aide de droits d'ad- ministrateur. Impossible d'accéder à l'imprimante partagée Motif Marche à suivre Le nom de partage de l'imprimante partagée contient des caractères non adaptés. Le nom de partage ne doit pas contenir d'espaces ou de tirets. Il n'est pas possible d'installer un autre pilote sur l'ordi- nateur client, même si le système d'exploitation du ser- veur d'impression et le système d'exploitation du client sont différents. Installez les pilotes d'impression à partir du CD-ROM. Le système réseau est à l'origine du problème. Demandez l'aide de l'administrateur réseau. Remarque : Veuillez consulter le tableau ci-dessous pour installer un autre pilote. SE serveur SE client Pilote supplémentaire Windows 2000 Clients Windows XP ou 2000 Intel Windows 2000 Windows XP* Clients Windows XP ou 2000 Intel Windows 2000 ou XP Clients Windows XP x64 x64 Windows XP Windows XP x64, Server 2003 ou Ser- | Clients Windows XP ou 2000 x86 Windows 2000, Windows XP et ver 2003 x64° Windows Server 2003 Clients Windows XP x64 x64 Windows XP et Windows Server

EPSON Aculaser C9200 Series Guide d'utilisation SE serveur SE client Pilote supplémentaire Windows Vista, Vista x64 Clients Windows Vista, XP, 2000 ou x86 type 3 - mode utilisateur Server 2003 Clients Windows Vista x64, XP x64ou | x64 type 3 - mode utilisateur Server 2003 x64 *_ Le pilote additionnel pour Windows XP x64 et Server 2003 x64 peut être utilisé avec Windows XP Service Pack2, Windows 2003 Service Pack 1 ou une version ultérieure. Messages d'état et d'erreur L'état et les messages d’erreur de l'imprimante s’affichent sur l'écran LCD. Pour plus d'informations, reportez-vous à la section « Messages d'état et d'erreur » à la page 114. Annulation de l'impression Appuyez sur la touche fi Annulation du panneau de contrôle de l'imprimante. Pour annuler un travail d'impression avant son envoi à partir de l'ordinateur, reportez-vous à la section « Annulation d'un travail d'impression » à la page 46. Problèmes relatifs à l'impression en mode PostScript 3 Cette section répertorie les problèmes que vous pouvez rencontrer lors de l'impression à l'aide du pilote PostScript. Les instructions procédurales se rapportent au pilote d'impression PostScript. Dépannage 221

EPSON AcuLaser C9200 Series L'imprimante n'imprime pas correctement en mode PostScript. Motif Marche à suivre Le paramétrage du mode d'émulation de l'imprimante n'est pas correct. L'imprimante est réglée en mode äuts par défaut afin de pouvoir déterminer automatiquement le codage utilisé dans les données du travail d'impression reçu et sélectionner le mode d'émulation approprié. Dans certains cas, cependant, l'imprimante ne peut sélectionner le mode d'émulation approprié. Dans ce cas, elle doit être réglée manuellement sur Réglez le mode d'émulation dans le menuEmulation Mer (Me- nu Emulation) SelecType de l'imprimante. Reportez-vous à la sec- tion « Menu Emulation » à la page 91. Le paramétrage du mode d'émulation de l'imprimante n'est pas correct pour l'interface que vous utilisez. Il'est possible de régler le mode d'émulation individuellement pour chaque interface recevant les données d'un travail d'im- pression. Réglez le mode d'émulation de l'interface que vous uti- lisez sur PSS Réglez le mode d'émulation dans le menuEmulation Mer (Me- nu Emulation) SelecType de l'imprimante. Reportez-vous à la sec- tion « Menu Emulation » à la page 91. L'imprimante n'imprime pas. Motif Marche à suivre La case à cocher Save as File (Enregistrer en tant que fichier) est activée au niveau de l'onglet Output Options (Options de sortie) de la zone de dialogue Print (Impri- mer) (Mac OS X 10.3.9). Désactivez la case à cocher Save as File (Enregistrer en tant que fichier) au niveau de l'onglet Output Options (Options de sortie) de la zone de dialogue Print (Imprimer). Un pilote d'impression incorrect est sélectionné. Assurez-vous que le pilote d'impression PostScript utilisé pour imprimer est sélectionné. Le menuEmulation Menu (Menu Emulation) du pan- neau de contrôle de l'imprimante est réglé sur un mode autre que le mode fuit ou F53 pour l'interface utilisée. Réglez le paramètre du mode sur ts ou sur Dépannage 222 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation Le gestionnaire d'impression ou l'imprimante que vous devez utiliser ne s'affichepassousPrint&Fax(MacOSX10.5)ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure). Motif Marche à suivre Le nom de l'imprimante a été modifié. Renseignez-vous auprès de l'administrateur réseau et sélection- nez le nom d'imprimante approprié. Le paramétrage de la zone AppleTalk est incorrect (Mac OS X version 10.4 ou antérieure). Ouvrez l'utilitaire Printer Setup Utility (Utilitaire de configura- tion d'impression), puis sélectionnez la zone AppleTalk à laquel- le l'imprimante est connectée. La police imprimée est différente de celle qui est affichée. Motif Marche à suivre Les polices d'écran PostScript ne sont pas installées. Les polices d'écran PostScript doivent être installées sur l'ordina- teur que vous utilisez. Dans le cas contraire, la police sélectionnée est remplacée par une autre police pour l'affichage à l'écran. Pour les utilisateurs de Windows uniquement Les polices de substitution adaptées ne sont pas définies de manière correcte au niveau de l'onglet Device Set- tings (Paramètres du périphérique) de la boîte de dialo- gue Properties (Propriétés) de l'imprimante Spécifiez les polices de substitution appropriées en utilisant la table de substitution des polices. Impossible d'installer les polices d'imprimante Motif Marche à suivre Le menuErii nu (Menu Emulation) du pan- neau de contrôle de l'imprimante n'est pas réglé surF53 pour l'interface utilisée. Réglezle menuEñulation Her (Menu Emulation) surF l'interface utilisée et essayez de réinstaller les polices d'impri- mante. Le bord des textes et/ou des images est crénelé. Motif Marche à suivre La Print Quality (Qualité) est réglée sur Fast (Rapide). Réglez l'option Print Quality (Qualité) sur Fine (Fin). Dépannage 223

EPSON AcuLaser C9200 Series Motif Marche à suivre L'imprimante ne dispose pas de suffisamment de mé- moire. Augmentez la mémoire de l'imprimante. L'imprimante n'imprime pas normalement via l'interface USB. Motif Marche à suivre Pour les utilisateurs de Windows uniquement Le paramètre Data Format (Format de données) de la boîte de dialogue Properties (Propriétés) de l'impriman- te n'est pas réglé sur ASCII ou TBCP. L'imprimante ne peut pas imprimer de données binaires lors- qu'elle est connectée à l'ordinateur via l'interface USB. Vérifiez que le paramètre Data Format (Format de données), accessible en cliquant sur l'option Advanced (Avancé) de la feuille Post- Script de la boîte de dialogue Properties (Propriétés) de l'impri- mante, est réglé sur ASCII ou TBCP. Si votre ordinateur fonctionne sous Windows Vista, Vista x64, XP ou XP x64, cliquez sur l'onglet Device Settings (Paramètres du périphérique) dans la boîte de dialogue Properties (Propriétés) de l'imprimante, puis sur le paramètre Output Protocol (Proto- cole de sortie) et sélectionnez ASCII ou TBCP. Pour les utilisateurs de Macintosh uniquement Le paramètre Data Format (Format de données) de la boîte de dialogue Properties (Propriétés) de l'impriman- te n'est pas réglé sur ASCII. L'imprimante ne peut pas imprimer de données binaires lors- qu'elle est connectée à l'ordinateur via l'interface USB. Vérifiez que le paramètre Data Format (Format de données), accessible en cliquant sur l'option Print (Imprimer) dans le menu File (Fi- chier), est réglé sur ASCII. L'imprimante n'imprime pas normalement via l'interface USB. Motif Marche à suivre Pour les utilisateurs de Windows uniquement Le paramètre Data Format (Format de données) ne cor- respond pas au format de données défini dans l'appli- cation. Si le fichier est créé dans une application qui vous permet de mo- difierle formatoule codage de données, Photoshop parexemple, vérifiez que le paramètre de l'application correspond à celui du gestionnaire d'impression. Dépannage 224 Guide d'utilisation

EPSON AcuLaser C9200 Series Motif Marche à suivre Pour les utilisateurs de Windows uniquement L'ordinateur est connecté au réseau à l'aide du protocole AppleTalk dans un environnement Windows 2000 et le paramètre Send CTRL+D Before Each Job (Envoyer CTRL+D avant chaque tâche) ou Send CTRL+D After Each Job (Envoyer CTRL+D après chaque tâche) de l'onglet Device Settings (Paramètres du périphérique) de la boîte de dialogue Properties (Propriétés) de l'im- primante est réglé sur Yes (Oui). Assurez-vous que les paramètres Send CTRL+D Before Each Job (Envoyer CTRL+D avant chaque tâche) et Send CTRL+D After Each Job (Envoyer CTRL+D après chaque tâche) sont réglés sur No (Non). Pour les utilisateurs de Windows uniquement Les données à imprimer sont trop volumineuses. Cliquez sur l'option Advanced (Avancé) de l'onglet PostScript dans la boîte de dialogue Properties (Propriétés) de l'imprimante et, pour le paramètre Data Format (Format des données), passez de l'option ASCII data (Données ASCII) (par défaut) à l'option TBCP (protocole de communications binaires référencées). Lorsque le paramètre Binary (Binaire) est réglé sur Gr (Oui), l'op- tion TBCP n'est pas disponible. Utilisez le protocole Binary (Bi- naire). Pour plus d'informations, reportez-vous à la section « Menu PS3 » à la page 104. Pour les utilisateurs de Windows uniquement Impossible d'imprimer à l'aide de l'interface réseau Cliquez sur l'option Advanced (Avancé) de l'onglet PostScript dans la boîte de dialogue Properties (Propriétés) de l'imprimante et, pour le paramètre Data Format (Format des données), passez de l'option ASCII data (Données ASCII) (par défaut) à l'option TBCP (protocole de communications binaires référencées). Lorsque le paramètre Binary (Binaire) est réglé sur Gr (Oui), l'op- tion TBCP n'est pas disponible. Utilisez le protocole Binary (Bi- naire). Pour plus d'informations, reportez-vous à la section « Menu PS3 » à la page 104. Erreur de type inconnu (Macintosh uniquement) Motif Marche à suivre La version de Mac OS que vous utilisez n'est pas prise en charge. Le pilote de cette imprimante ne peut être utilisé que sur des ordinateurs Macintosh avec système d'exploitation Mac OS X ver- sion 10.3.9 ou ultérieure. Problèmes relatifs à l'impression en mode PCL5/PCL6 Cette section répertorie les problèmes que vous pouvez rencontrer lors de l'impression en mode PCL5/PCL6. Les instructions procédurales se rapportent au pilote d'impression PCL5/PCL6. Dépannage 225 Guide d'utilisation

EPSON AcuLaser C9200 Series L'imprimante n'imprime pas. Motif Marche à suivre La case Print to file (Imprimer dans fichier) est cochée dans la boîte de dialogue Print (Imprimer). Désactivez la case à cocher Print to file (Imprimer dans fichier) dans la boîte de dialogue Imprimer. L'imprimante n'imprime pas correctement en mode PCL. Motif Marche à suivre (Mode PCL5cuniquement) Le mode Graphique peut être réglé sur HP-GL/2 et les données d'impression peuvent inclure les données qui ne peuvent pas être imprimées dans le paramètre. Accédez au pilote d'imprimante, cliquez sur l'onglet General (Ca- ractéristiques générales), cliquez sur Options, puis sélectionnez Raster as Graphics Mode (Trame comme mode graphique). La mise à l'échelle est effectuée lors de l'impression avec des polices téléchargées. Accédez au pilote d'imprimante, cliquez sur l'onglet General (Ca- ractéristiques générales), cliquez sur Options, puis sélectionnez Raster as Graphics Mode (Trame comme mode graphique). Sé- lectionnez None (Aucun) dans la liste déroulante TrueType Font Download (Téléchargement de polices TrueType). La police imprimée est différente de celle qui est affichée. Motif Marche à suivre Les polices d'écran EPSON ne sont pas installées. Les polices d'écran doivent être installées sur l'ordinateur que vous utilisez. Dans le cas contraire, la police sélectionnée est remplacée par une autre police pour l'affichage à l'écran. Le bord des textes et/ou des imag es est crénelé. Motif Marche à suivre La résolution est réglée sur Fast (300 dpi) (Rapi- de(300 ppp)). Accédez au pilote d'impression, cliquez sur l'onglet Print Quality (Qualité) et sélectionnez l'option Fine (600 dpi) (Fine (600 ppp)) comme résolution. Le paramètre RITech est réglé sur Off (Non). Accédez au pilote d'impression, cliquez sur l'onglet Print Quality (Qualité) et sélectionnez l'option On (Oui) pour RiTech dans la liste déroulante. Dépannage 226 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation L'imprimante n'imprime pas sur les transparents. Motif Marche à suivre L'option Paper Type (Type de support) est réglée sur Transparency (Transparent) dans le pilote d'im- pression. Réglez R option Enable PJL (Activer PJL) sur Off (Non) ou accédez au 11 (Menu Imprimante) du panneau de contrôle de l'imprimante et réglezFar&r Tur2 (Type de support) sur Transpa- rency (Transparent). L'imprimante n'imprime pas sur le type de papier indiqué. Motif Marche à suivre L'option Paper Type (Type de support) est réglée sur le type de papier sur lequel vous souhaitez imprimer. Réglez l'option Enable PJL (Activer PJL) sur Off (Non) ou accédez au menuSetur Manu (Menu Imprimante) du panneau de contrôle de l'imprimante et réglezFarar Ture sur le type de papier sur lequel vous souhaitez imprimer. Le bouton Custom (Personnalisé) est grisé et il n'est pas possible de créer un format de papier personnalisé (Windows Vista/Vista x64 uniquement). Motif Marche à suivre Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante sous Printers (Imprimantes), sous Con- trol Panel (Panneau de configuration). Accédez en- suite au pilote d'impression à partir de Printing Pre- ferences (Options d'impression)... Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante sous Printers (Imprimantes), sous Control Panel (Panneau de confi- guration). Sélectionnez Run as administrator (Exécuter en tant qu'administrateur) et cliquez sur Open (Ouvrir). Sélectionnez l'on- glet Printer (Imprimante) de l'écran qui s'affiche et cliquez sur Printing Preferences (Options d'impression)... Les éléments de l'onglet Tray (Bac)/Printer (Imprimante) sont grisés et ne peuvent être modifiés (Windows Vista/Vista x64 uniquement). Motif Marche à suivre Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante sous Printers (Imprimantes), sous Con- trol Panel (Panneau de configuration). Accédez en- suite au pilote d'impression à partir de Properties (Propriétés). Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante sous Printers (Imprimantes), sous Control Panel (Panneau de confi- guration). Sélectionnez Run as administrator (Exécuter en tant qu'administrateur) et cliquez sur Properties (Propriétés). Dépannage 227

A propos du logiciel d'impression (Windows) Utilisation du gestionnaire d'impression Le pilote d'impression est un logiciel qui vous permet de régler les paramètres de l'imprimante de manière à obtenir des résultats optimaux. Remarque : L'aide en ligne du gestionnaire d'impression fournit des informations détaillées sur les paramètres de l'imprimante. Remarque destinée aux utilisateurs de Windows Vista : N'appuyez pas sur la touche d'alimentation et n'activez pas manuellement le mode de veille de l'ordinateur lors de l'impression. Accès au pilote d'impression Vous pouvez accéder au pilote d'impression à partir de n'importe quel programme ou à partir de votre système d'exploitation Macintosh. Les paramètres d'impression définis à partir des applications Windows annulent les paramètres définis à partir du système d'exploitation. A partir de l'application Cliquez sur Print (Impr.), Print Setup (Configuration de l'impression) ou Page Setup (Format d'impression) dans le menu File (Fichier). Si nécessaire, cliquez sur Setup (Configuration), sur Options, sur Properties (Propriétés) ou sur plusieurs de ces boutons. Utilisateurs de Windows Vista Cliquez sur @ Start (Démarrer), sur Control Panel (Panneau de configuration), puis double-cliquez sur Printers (Imprimantes). Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et cliquez ensuite sur Printing Preferences (Options d'impression). A propos du logiciel d'impression (Windows) 228

EPSON Aculaser C9200 Series Guide d'utilisation Utilisateurs de Windows XP ou Server 2003 cliquez sur Start (Démarrer), puis sur PrintersandFaxes (Imprimantes ettélécopieurs). Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et cliquez ensuite sur Printing Preferences (Options d'impression). Utilisateurs de Windows 2000 Cliquez sur Start (Démarrer), pointez vers Settings (Paramètres), puis cliquez sur Printers (Imprimantes). Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et cliquez ensuite sur Printing Preferences (Options d'impression). Impression d'une feuille d'état de la configuration Si vous souhaitez vérifier l'état de l'imprimante, imprimez une feuille d'état de la configuration à partir du pilote d'impression. Remarque : Imprimez la feuille d'état de la configuration sur du papier au format A4.

1. Accédez au pilote d'impression.

2. Cliquez sur l'onglet Optional Settings (Options), puis sur Configuration sous Print Status

Sheets (Imprimer des feuilles d'état). Configuration avancée La boîte de dialogue Extended Settings (Configuration avancée) vous permet de définir différents paramètres. Pour ouvrir cette boîte de dialogue, cliquez sur Extended Settings (Configuration avancée) au niveau de l'onglet Optional Settings (Options). Configuration des options Vous pouvez mettre à jour manuellement les données relatives aux options installées sur votre imprimante, le cas échéant.

1. Accédez au pilote d'impression.

A propos du logiciel d'impression (Windows) 229

EPSON Aculaser C9200 Series Guide d'utilisation

2. Cliquez sur l'onglet Optional Settings (Options) et sélectionnez l'option Update the Printer

Option Info Manually (Configuration manuelle des options de l'imprimante).

3. Cliquez sur Settings (Paramètres). La boîte de dialogue Optional Settings (Options) s'affiche.

4. Effectuez les paramétrages pour chaque option installée, puis cliquez sur OK.

Affichage des informations relatives aux consommables La durée de vie restante des consommables est affichée au niveau de l'onglet Basic Settings (Principal). Remarque : D Cette fonction n'est disponible que lorsque l'application EPSON Status Monitor est installée. Q Ilest possible que ces informations ne correspondent pas à celles affichées sous EPSON Status Monitor. Utilisez EPSON Status Monitor pour obtenir des informations plus détaillées au sujet des consommables. Q Silesconsommables utilisés ne sont pas des consommables d'origine, l'indicateur de niveau et l'icône d'alerte affichant la durée de vie restante ne sont pas affichés. Commande de consommables Cliquez sur le bouton Order Online (Commander en ligne) de l'onglet Basic Settings (Principal). Pour plus d'informations, reportez-vous à la section « Order Online (Commander en ligne) » à la page

Remarque : Cette fonction n'est disponible que lorsque l'application EPSON Status Monitor est installée. Utilisation de EPSON Status Monitor EPSON Status Monitor est un utilitaire qui contrôle votre imprimante et fournit des informations sur son état. A propos du logiciel d'impression (Windows) 230

Assurez-vous que l'imprimante est hors tension et que Windows est en cours d'exécution sur votre ordinateur. Insérez le CD-ROM du logiciel d'impression dans le lecteur correspondant. Remarque : Q Sil'écran du programme d'installation Epson ne s'affiche pas automatiquement, cliquez sur Start (Démarrer), sur Computer (Ordinateur) (Windows Vista) ou sur l'icône My Computer (Poste de travail) du bureau (Windows XP, 2000 ou Server 2003). Cliquez avec le bouton droit de la souris sur l'icône CD-ROM, cliquez sur Open (Ouvrir) dans le menu qui s'affiche, puis double-cliquez sur Epsetup.exe. Q Si la fenêtre de sélection de la langue s'affiche, sélectionnez votre pays. Cliquez sur Custom Install (Installation personnalisée). EPSON "*

Sat Remarque : Q Pour obtenir des informations relatives à l'installation de EPSON Status Monitor dans un réseau, reportez-vous au Guide du réseau. Q Si vous souhaitez utiliser l'imprimante via le serveur d'impression, vous devez installer EPSON Status Monitor à partir du CD-ROM en vous connectant à chaque client en tant qu'utilisateur disposant de droits d'administrateur. Cliquez sur EPSON Status Monitor. Lisez les termes du contrat de licence et cliquez sur Accept (Accepter). A propos du logiciel d'impression (Windows) 231

EPSON Aculaser C9200 Series Guide d'utilisation

6. Sélectionnez votre pays ou région et cliquez sur OK. Le site Web de EPSON est enregistré.

Remarque : Q Veillez à enregistrer le site Web dans le cadre de la commande de consommables en ligne. Q Si vous cliquez sur le bouton Cancel (Annuler), le site Web n'est pas enregistré, l'installation de EPSON Status Monitor se poursuit néanmoins.

7. Une fois l'installation terminée, cliquez sur OK.

Accès à EPSON Status Monitor Cliquez avec le bouton droit sur l'icône EPSON Status Monitor dans la barre des tâches et sélectionnez le nom et le menu de l'imprimante auxquels vous souhaitez accéder. [GS about LP Detailed Status LiJ Replagement Parts Information [Ë) Job Information @ Noïice Setings Tray Icon Setings 1 Order nine = EPSON XX > Remarque : 1 Vous pouvez également accéder à EPSON Status Monitor en cliquant sur le bouton Simple Status (État simple) de l'onglet Optional Settings (Options) du pilote d'impression. 1 La boîte de dialogue Order Online (Commander en ligne) apparaît également lorsque vous cliquez sur le bouton Order Online (Commander en ligne) de l'onglet Basic Settings (Principal) dans le pilote d'impression. About (A propos de) Vous pouvez obtenir des informations relatives à EPSON Status Monitor telles que les versions du produit ou de l'interface. Simple Status (État simple) Vous pouvez vérifier les avertissements, les erreurs et l'état de l'imprimante. Detailed Status (État détail- | Vous pouvez surveiller l'état détaillé de l'imprimante. Lorsqu'un problème survient, la lé) solution la plus probable est mentionnée. Reportez-vous à la section « Etat détaillé » à la page 234. Informations relatives aux Vous pouvez obtenir des informations relatives aux alimentations papier et aux pièces pièces de rechange" de rechange. Reportez-vous à la section « Replacement Parts Information » à la page

A propos du logiciel d'impression (Windows) 232

EPSON Aculaser C9200 Series Guide d'utilisation Job Information (Informa- Vous pouvez consulter les informations relatives aux travaux d'impression. tions jobs)" Reportez-vous à la section « Informations jobs » à la page 236. Notice Settings (Paramètres | Vous pouvez définir des paramètres de surveillance spécifiques. Reportez-vous à la Avertissement) section « Notice Settings (Paramètres Avertissement) » à la page 238. Order Online (Commander Vous pouvez commander des consommables en ligne. Reportez-vous à la section « en ligne) Order Online (Commander en ligne) » à la page 240. Paramètres del'icônedubac | Vous pouvez définir les informations affichées lorsque vous double-cliquez sur l'icône du bac et qu'aucun travail n'est envoyé à partir de l'ordinateur. Vous pouvez également accéder aux menus en cliquant sur l'onglet adapté de chaque fenêtre d'information. Remarque destinée aux utilisateurs de Windows Vista : EPSON Status Monitor n'est pas disponible dans le cadre de la surveillance des imprimantes Netware. Remarque pour les utilisateurs de Windows XP : L'utilitaire EPSON Status Monitor n'est pas disponible en cas d'impression à partir d'une connexion en mode Bureau à distance. Remarque à l'attention des utilisateurs de NetWare : Lors du contrôle des imprimantes NetWare, vous devez utiliser un Client Novell correspondant à votre système d'exploitation. L'opération est confirmée pour les versions suivantes : D Sous Windows XP ou 2000 : Client Novell 4.91 SP1 pour Windows 2000/XP A Sivous souhaitez contrôler une imprimante NetWare, ne connectez qu'un seul serveur d'impression par file d'attente. Pour obtenir des instructions, reportez-vous au Guide du réseau de l'imprimante. Qi Vous ne pouvez pas contrôler les imprimantes NetWare situées au-delà du routeur IPX, le paramètre pour les bonds IPX est en effet équivalent à 0. Q Ceproduit prend en charge les imprimantes NetWare configurées par un système d'impression basé sur une file d'attente, tel que Bindery ou NDS, par exemple. Vous ne pouvez pas contrôler les imprimantes NDPS (Novell Distributed Print Services). A propos du logiciel d'impression (Windows) 233

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : Pour modifier les deux fenêtres ci-dessus, cliquez su: Ou sur a. Paper (Papier) : Affiche le format et le type de papier, ainsi que la quantité approximative de papier restant dans l'alimentation papier. L'icône du bac à papier clignote lorsque la quantité de papier restant dans le bac est faible. lector (Collecteur de toner usagé) : b. Toner: Indique la durée de vie restante des cartouches de toner. L'icône du toner clignote lorsque la cartouche de toner est défaillante ou approche de la fin de sa durée de vie. c. Photoconductor Indique la durée de vie restante des blocs photoconducteurs. L'icône du bloc Unit (Photocon- photoconducteur clignote lorsque le bloc photoconducteur est défaillant ou approche de ducteur) : la fin de sa durée de vie. d. Waste toner col- L'icône du collecteur de toner usagé clignote lorsque le collecteur de toner usagé est défaillant ou approche de la fin de sa durée de vie. e. Transfer Unit Indique la durée de vie restante de l'unité de transfert. L'icône d'entretien clignote lorsque (Unité de trans- l'unité de transfert est défaillante ou approche de la fin de sa durée de vie. fert) : f. Fuser Unit (Unité Indique la durée de vie restante de l'unité de fusion. L'icône d'entretien clignote lorsque de fusion) : l'unité de fusion est défaillante ou approche de la fin de sa durée de vie. g. bouton Order On- line (Commander en ligne) : Ce bouton vous permet de commander des consommables en ligne. Pour plus d'informations, reportez-vous à la section « Order Online (Commander en ligne) » à la page

Remarque : La durée de vie restante des pièces de rechange n'est affi EPSON. chée que lors de l'utilisation de pièces d'origine A propos du logiciel d'impression (Windows)

EPSON Aculaser C9200 Series Guide d'utilisation Informations jobs b € d e F3 Job Information: EPSON XXXX Advanc xd Statue | Replscenen Pate Job Hamon | a Fiob Name __T Status Luser WT computer UT Jo8 1ype UT F5 mt-Nou. Pois ms ms Mens Display Satis Bon | f i h g a. Job Name (Nom Affiche les noms des travaux d'impression de l'utilisateur. Les travaux d'impression d'un de job) : autre utilisateur sont désignés par . b. Status (Statut) : Waiting (En atten- | Indique que le travail est en attente d'impression. te): Spooling (Bobina- | Indique que le travail d'impression est envoyé au spouleur de l'or- ge): dinateur. Deleting (Sup- Indique que le travail d'impression est en cours de suppression. pression) : Printing (Impres- Indique que le travail est en cours d'impression. sion en cours) : Completed (Ter- Indique que le travail d'impression est terminé. minée) : Canceled (Annu- Indique que le travail d'impression a été annulé. lée) : Held (Suspen- Indique que le travail d'impression est suspendu. due) : c. User (Utilisateur) : Affiche le nom de l'utilisateur. d. Computer (Ordi- Affiche le nom de l'ordinateur à partir duquel le travail d'impression est envoyé. nateur) : A propos du logiciel d'impression (Windows) 236

EPSON Aculaser C9200 Series Guide d'utilisation e. Job Type (Type de | Affiche le type de travail. Les travaux peuvent porter l'indication Stored (Enregistré), Verify job) : (Vérifier), Re-Print (Réimprimer) ou Confidential (Confidentiel). Pour en savoir plus au sujet de la fonction Reserve Job (Gestion des jobs), reportez-vous à la section « Utilisation de la fonction Gestion des jobs » à la page 80. f. bouton Cancel Annule le travail d'impression sélectionné. Job (Annulation) : g. bouton Print (Im- Permet d'imprimer le travail suspendu. primer) : h. bouton Refresh Actualise les informations du menu. (Actualiser) :

i. Bouton Display Ouvre la boîte de dialogue Display Settings (Paramètres d'affichage) dans laquelle vous

settings (Afficher pouvez sélectionner les éléments et l'ordre de leur apparition sur l'écran Job Information les paramètres) : {Informations jobs) ainsi que le type de travaux à afficher. Remarque pour les utilisateurs de Windows XP : Les connexions partagées TCP/IP (standard) et LPR de Windows XP avec les clients Windows ne prennent pas en charge la fonction Job Management (Gestion des travaux). L'onglet Job Information (Informations jobs) est disponible avec les connexions suivantes : Environnements serveurs et clients : D Lors del'utilisation d'une connexion LPR Windows 200, Server 2003 ou Server 2003 x64 partagée avec des clients Windows Vista, Vista x64, XP, XP x64 ou 2000. Q Lors de l'utilisation d'une connexion standard TCP/IP Windows Vista, Vista x64, 2000, Server 2003 ou Server 2003 x64 partagée avec des clients Windows Vista, Vista x64, XP, XP x64 ou 2000. D Lors de l'utilisation d'une connexion TCP/IP EpsonNet Print Windows Vista, Vista x64, 2000, Server 2003 ou Server 2003 x64 partagée avec des clients Windows Vista, Vista x64, XP, XP x64 ou 2000. Environnements clients uniquement : Q Lors de l'utilisation d'une connexion LPR (sous Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64). Q Lors de l'utilisation d'une connexion TCP/IP standard (sous Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64). Q Lors de l'utilisation d'une connexion TCP/IP EpsonNet Print (sous Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64). A propos du logiciel d'impression (Windows) 237

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : Vous ne pouvez pas utiliser cette fonction dans les cas suivants : Qi si vous utilisez une carte d'interface Ethernet optionnelle qui ne prend pas en charge cette fonction, Q siles connexions NetWare ne prennent pas en charge cette fonction, Q siles travaux d'impression de NetWare et NetBEUI comportent l'indication "Unknown (Inconnu)" dans le menu Job Management (Gestion des travaux), Q si le compte utilisateur permettant de se connecter à un client est différent de celui utilisé pour se connecter au serveur. Notice Settings (Paramètres Avertissement) “&, Notice Settings : EPSON XXXXX Advanced (AE) A—Ÿ 5 Monior he ping status More Settings +++ Pop-up Notice: ce F7 Noëfy when errors oceur I Noëfy when serings occur I ot MON Of sh ps ———————#} More Settings He IF. Display the Dider nie wind Bo ah —#@ f © Display ance à day vien a replacement pat is ou—}g T° Display only when à replacement part first becomes Low ——ÿ@h More Settings + i Monitor Setings à j a. case à cocher Monitor the print- Lorsque cette case à cocher est activée, EPSON Status Monitor contrôle ing status (Contrôle de l'état de l'état de l'imprimante lors du traitement des travaux d'impression. l'imprimante) : b. bouton More Settings (Plus d'op- Ouvre la boîte de dialogue More Settings (Plus d'options) danslaquelle vous tions) : pouvez définir la méthode d'affichage de l'icône du bac. c. Pop-up Notice (Avertissement Définit la notification qui doit être affichée. contextuel) : A propos du logiciel d'impression (Windows)

EPSON AcuLaser C9200 Series Guide d'utilisation case à cocher Allow monitoring ofthe shared printers (Autoriser le contrôle des imprimantes par- tagées) : Lorsque cette case à cocher est activée, il est possible de gérer une imprimante partagée avec d'autres ordinateurs. Si vous connectez l'imprimante via un serveur avec Windows Point & Print et que le serveur et le client fonctionnent tous deux avec Windows XP ou une version ultérieure, elle communique grâce à la fonction de communication OS. Par conséquent vous pouvez contrôler l'imprimante sans avoir à activer cette case à cocher. bouton More Settings (Plus d'op- tions) : Ouvre la boîte de dialogue More Settings (Plus d'options) danslaquelle vous pouvez définir la méthode de communication avec l'imprimante partagée. case à cocher Display the Order Online window automatically (Afficher automatiquement la fe- nêtre Commander en ligne) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) s'affiche automatiquement lorsque le niveau d'un consommable devient faible ou qu'un consommable atteint la fin de sa durée d'utilisation. case à cocher Display once a day when à replacement part is low {Afficher une fois par jour lors- qu'une pièce de rechange est en fin de vie) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) s'affiche automatiquement une fois par jour lorsque vous lancez l'impression ou affichez l'état de l'imprimante via EPSON Status Monitor. case à cocher Display only when a replacement part first becomes low (Afficher uniquement au mo- ment où une pièce de rechange est en fin de vie) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) ne s'affiche automatiquement que lorsquele niveau d'une pièce de rechange devient faible. bouton More Settings (Plus d'op- tions) : Ouvre la boîte de dialogue More Settings (Plus d'options) danslaquelle vous pouvez définir l'adresse Internet via laquelle vous pouvez passer des commandes. bouton Monitor Settings (Para- mètres de contrôle) : Ouvre la boîte de dialogue Monitor Settings (Paramètres de contrôle) dans laquelle l'intervalle de contrôle peut être défini. Remarque destinée aux utilisateurs de Windows Vista : Lorsque la case à cocher Allow monitoring of the shared printers (Autoriser le contrôle des imprimantes partagées) est activée, la boîte de dialogue de User Account Control (Contrôle de compte d'utilisateur) s'affiche. Cliquez ensuite sur Continue (Continuer) pour définir les paramètres. Remarque : Lorsque vous partagez une imprimante, assurez-vous que EPSON Status Monitor est configuré de façon à permettre le contrôle de l'imprimante à partir du serveur d'impression. A propos du logiciel d'impression (Windows) 239

a. Zone de texte : Permet d'afficher les consommables et les codes. b. bouton Order Now/Find Dealer (Commander maintenant/Recher- cher un fournisseur) : Permet d'afficher le site Internet sur lequel vous pouvez passer commande ou trouver le revendeur le plus proche. Si vous ne souhaitez pas afficher le message de confirmation, activez la case à cocher Do not display the confirmation message before connecting (Ne pas afficher le message de confirmation avant connexion) dans la boîte de dialogue More Settings (Plus d'options). Vous pouvez afficher la boîte de dialogue More Settings (Plus d'options) en cliquant sur le bouton More Settings (Plus d'options) de la boîte de dialogue Notice Settings (Paramètres de notification). c. bouton Replacement Parts (Pièces de rechange) : Affiche les informations relatives aux pièces de rechange. case à cocher Do not display this window automatically until a repla- cement part becomes low or reac- hes the end ofits service life (Ne pas afficher cette fenêtre automatique- ment avant qu'une pièce de rechan- ge ne soit en fin de vie ou quasiment en fin de vie) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) ne s'affiche automatiquement que lorsque le niveau d'une pièce de rechange devient faible ou qu'une pièce de rechange atteint la fin de sa durée d'utilisation. Remarque à l'attention des utilisateurs de Windows : Si vous n'enregistrez pas l'adresse Internet lors de l'installation de EPSON Status Monitor, il ne vous est pas possible de commander en ligne. Si nécessaire, désinstallez EPSON Status Monitor, enregistrez l'adresse Internet et réinstallez EPSON Status Monitor. A propos du logiciel d'impression (Windows)

EPSON Aculaser C9200 Series Guide d'utilisation Désinstallation du logiciel d'impression Remarque : Les illustrations utilisées dans cette section représentent des écrans de Windows XP. L'aspect des écrans de votre système d'exploitation peut être différent.

1. Fermez toutes les applications.

2. Sous Windows Vista, cliquez sur @ Start (Démarrer), puis sur Control Panel (Panneau de

configuration). Sous Windows XP, XP x64, Server 2003 ou Server 2003 x64, cliquez sur Start (Démarrer), Control Panel (Panneau de configuration), puis sur Add or Remove Programs (Ajout/ Suppression de programmes). Sous Windows 2000, cliquez sur Start (Démarrer), pointez vers Settings (Paramètres) et cliquez sur Control Panel (Panneau de configuration).

3. Sous Windows Vista, double-cliquez sur l'icône Programs and Features (Programmes et

fonctionnalités). Sous Windows XP, XP x64, Server 2003 ou Server 2003 x64, cliquez sur l'icône Change or Remove Programs (Modifier ou supprimer des programmes). Sous Windows 2000, double-cliquez sur l'icône Add/Remove Programs (Ajout/Suppression de programmes).

4. Sous Windows Vista, sélectionnez EPSON Printer Software (Logiciel d'imprimante EPSON)

et cliquez sur Uninstall/Change (Désinstaller/Modifier). Sous Windows XP, XP x64, 2000, Server 2003 ou Server 2003 x64, sélectionnez EPSON Printer Software (Logiciel d'imprimante EPSON), puis cliquez sur Change/Remove (Modifier/ Supprimer). A propos du logiciel d'impression (Windows) 241

EPSON Aculaser C9200 Series Guide d'utilisation

5. Cliquez sur l'onglet Printer Model (Modèle de l'imprimante) et sélectionnez l'icône de votre

6. Sivous souhaitez désinstaller uniquement un utilitaire, cliquez sur l'onglet Utilities (Utilitaires)

Remarque : Vous pouvez désinstaller EPSON Network Utility. Lorsque cet utilitaire est désinstallé, vous ne pouvez pas afficher l'état des autres imprimantes depuis EPSON Status Monitor.

8. Suivez les instructions qui s'affichent à l'écran.

A propos du logiciel d'impression (Windows) 242

A propos du logiciel d'impression (Macintosh) Utilisation du gestionnaire d'impression Le pilote d'impression est un logiciel qui vous permet de régler les paramètres de l'imprimante de manière à obtenir des résultats optimaux. Remarque : D L'aide en ligne du gestionnaire d'impression fournit des informations détaillées sur les paramètres de l'imprimante. D Une fois le système d'exploitation mis à niveau de Mac OS X 10.3.9 vers Mac OS X 10.4, vous devez réinstaller le gestionnaire d'impression. Accès au pilote d'impression Vous pouvez accéder au gestionnaire d'impression à partir de n'importe quel programme ou à partir de votre système d'exploitation. A partir d'un système d'exploitation Enregistrez votre imprimante sous Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure), cliquez sur Print (Imprimer) dans le menu File (Fichier) de l'application et sélectionnez votre imprimante. A partir d'une application Q Pour définir la taille du papier, sélectionnez Page Setup (Format d'impression) ou Print (Imprimer) dans le menu File (Fichier) de l'application. D Pour afficher les paramètres Printer Settings (Paramètres de l'imprimante), sélectionnez Print (Imprimer) dans le menu File (Fichier) de l'application. Impression d'une feuille d'état de la configuration Si vous souhaitez vérifier l'état de l'imprimante, imprimez une feuille d'état de la configuration à partir du pilote d'impression. A propos du logiciel d'impression (Macintosh) 243

EPSON Aculaser C9200 Series Guide d'utilisation

1. Cliquez sur l'icône EPSONRemotePanel du Dock.

2. Sélectionnez l'imprimante utilisée dans la zone de dialogue EPSONRemoteControlPanel.

3. Cliquez sur Status Sheet (Feuille d'état), puis sur Configuration.

Remarque pour les utilisateurs de Mac OS X version 10.4 ou antérieure : Pour accéder pour la première fois à l'application EPSON Remote Control Panel à partir du Dock une fois le gestionnaire d'impression installé, vous devez ouvrir la zone de dialogue Print (Imprimer). Modification des paramètres de l'imprimante Vous pouvez modifier les paramètres de l'imprimante, tels que l'alimentation papier, le type de papier et la qualité d'impression. Ouvrez la zone de dialogue Print (Imprimer) et sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante, puis sélectionnez le bouton Basic Settings (Principal) (Mac OS X 10.5) ou l'onglet Basic Settings (Principal) (Mac OS X version 10.4 ou antérieure). Configuration avancée Vous pouvez effectuer plusieurs types de paramétrage dans la zone de dialogue Extended Settings (Configuration avancée), tels que l'option Skip Blank Page (Sauter page blanche), par exemple. Ouvrez la zone de dialogue Print (Imprimer) et sélectionnez Printer Settings (Paramètres de l'imprimante) dans la liste déroulante, puis sélectionnez le bouton Extended Settings (Configuration avancée) (Mac OS X 10.5) ou l'onglet Extended Settings (Configuration avancée) (Mac OS X version 10.4 ou antérieure). Utilisation de EPSON Status Monitor EPSON Status Monitor est un utilitaire qui contrôle votre imprimante et fournit des informations sur son état. Accès à EPSON Status Monitor Pour les utilisateurs de Mac OS X 10.5 A propos du logiciel d'impression (Macintosh) 244

EPSON Aculaser C9200 Series Guide d'utilisation

1. Ouvrez l'option System Preferences (Préférences Système) et double-cliquez sur l'icône Print &

2. Sélectionnez l'imprimante utilisée dans la liste Printers (Imprimantes) et cliquez sur Open Print

Queue (Ouvrir la file d'attente d'impression).

3. Cliquez sur l'icône Utility (Utilitaire).

sus lame ve D Como Pour les utilisateurs de Mac OS X version 10.4 ou antérieure Remarque : Après avoir installé EPSON Status Monitor et avant de suivre la procédure ci-dessous, vous devez ouvrir la zone de dialogue Print (Imprimer) pour que EPSON Status Monitor puisse afficher l'état actuel de l'imprimante.

1. Ouvrez le dossier Applications de votre lecteur de disque dur et ouvrez ensuite le dossier Utilities

2. Double-cliquez sur l'icône Printer Setup Utility (Utilitaire de configuration

3. Double-cliquez sur l'imprimante utilisée dans la liste Name (Nom).

A propos du logiciel d'impression (Macintosh) 245

EPSON AL-CON Vous pouvez également accéder à l'utilitaire EPSON Status Monitor en cliquant sur l’icône EPSON Status Monitor située dans le Dock. Simple Status (État simple) Vous pouvez consulter le type d'erreurs et les solutions disponibles. Cette fenêtre s'affiche en cas d'erreur ou d'avertissement et se ferme automatiquement une fois le problème résolu. Detailed Status (État détaillé)" Vous pouvez surveiller l'état détaillé de l'imprimante. Lorsqu'un problème survient, la solution la plus probable est mentionnée. Reportez-vous à la section «Etat détaillé » à la page

Informations relatives aux pièces de rechan-

Vous pouvez obtenir des informations relatives aux alimentations papier et aux produits consommables. Reportez-vous à la section « Replacement Parts Information » à la page

Job Information (Infor- mations jobs)" Vous pouvez consulter les informations relatives aux travaux d'impression. Reportez-vous à la section « Informations jobs » à la page 248. Notice Settings (Para- mètres Avertissement) Vous pouvez définir des paramètres de surveillance spécifiques. Accédez à EPSON Status Monitor et sélectionnez Notice Settings (Paramètres Avertissement) dans le menu File (Fichier). Reportez-vous à la section « Notice Settings (Paramètres Avertissement) » à la page

• Vous pouvez également accéder aux menus en cliquant sur l'onglet adapté de chaque fenêtre d'information. A propos du logiciel d'impression (Macintosh)

_Fuser Uni. e ? ® A propos du logiciel d'impression (Macintosh) 247

EPSON Aculaser C9200 Series Guide d'utilisation a. Paper (Papier) : Affiche le format et le type de papier, ainsi que la quantité approximative de papier restant dans l'alimentation papier. lector (Collecteur de toner usagé) : b. Toner: Indique la durée de vie restante des cartouches de toner. L'icône du toner clignote lorsque la cartouche de toner est défaillante ou approche de la fin de sa durée de vie. c. Photoconductor Indique la durée de vie restante des blocs photoconducteurs. L'icône du bloc Unit (Photocon- photoconducteur clignote lorsque le bloc photoconducteur est défaillant ou approche de ducteur) : la fin de sa durée de vie. d. Waste toner col- L'icône du collecteur de toner usagé clignote lorsque le collecteur de toner usagé est défaillant ou approche de la fin de sa durée de vie. e. Transfer Unit Indique la durée de vie restante de l'unité de transfert. L'icône d'entretien clignote lorsque (Unité de trans- l'unité de transfert est défaillante ou approche de la fin de sa durée de vie. fert) : f. Fuser Unit (Unité Indique la durée de vie restante de l'unité de fusion. L'icône d'entretien clignote lorsque de fusion) : l'unité de fusion est défaillante ou approche de la fin de sa durée de vie. g. bouton Order On- line (Commander en ligne) : Ce bouton vous permet de commander des consommables en ligne. Pour plus d'informations, reportez-vous à la section « Order Online (Commander en ligne) » à la page

Remarque : La durée de vie restante de la cartouche de toner n'est affichée que lors de l'utilisation d'une cartouche de toner d'origine EPSON. Informations jobs b € d e oe0 Detailed Stais: AL-) Sas ReacementPÎs Debimonyanens) D —— bem Soul ue muet Joel [à] Grass) are) 5 f Case) i h g A propos du logiciel d'impression (Macintosh)

EPSON Aculaser C9200 Series Guide d'utilisation Job Name (Nom de job) : Affiche les noms des travaux d'impression de l'utilisateur. Les travaux d'impression d'un autre utilisateur sont désignés par Status (Statut) : Waiting (En atten- Indique que le travail est en attente d'impression. te): Spooling (Bobina- Indique que le travail d'impression est envoyé au spouleur de l'or- ge) : dinateur. Deleting (Suppres- Indique que le travail d'impression est en cours de suppression. sion) : Printing (Impres- Indique que le travail est en cours d'impression. sion en cours) : Completed (Termi- Indique que le travail d'impression est terminé. née) : Canceled (Annu- Indique que le travail d'impression a été annulé. lée) : Held (Suspendue) : Travail en suspens. User (Utilisateur) : Affiche le nom de l'utilisateur. Computer (Ordi- nateur) : Affiche le nom de l'ordinateur à partir duquel le travail d'impression est envoyé. Job Type (Type de job) : Affiche le type de travail. Les travaux peuvent porter l'indication Stored (Enregistré), Verify (Vérifier), Re-Print (Réimprimer) ou Confidential (Confidentiel). Pour en savoir plus au sujet de la fonction Reserve Job (Gestion des jobs), reportez-vous à la section « Utilisation de la fonction Gestion des jobs » à la page 80. bouton Cancel Job (Annulation) : Annule le travail d'impression sélectionné. Vous ne pouvez annuler que les travaux que vous envoyez. bouton Print (Im- primer) : Permet d'imprimer le travail suspendu. bouton Refresh (Actualiser) : Actualise les informations du menu. bouton Display Settings (Paramè- tres d'affichage) : Affiche la zone de dialogue Display Settings (Paramètres d'affichage) dans laquelle vous pouvez sélectionner les éléments que vous souhaitez afficher. A propos du logiciel d'impression (Macintosh)

nitor the printing status (Contrôle de l'état de l'im- primante) : a. liste déroulante Sélectionnez l'imprimante utilisée dans la liste déroulante. Printer (Impri- mante) : b. case à cocher Mo- | Lorsque cette case à cocher est activée, EPSON Status Monitor contrôle l'état de l'imprimante lors du traitement des travaux d'impression. € Pop-up Notice (Avertissement Définit la notification qui doit être affichée. Online window automatically (Af- ficher automati quement la fené- tre Commander en ligne) : contextuel) : d. case à cocher Dis- | Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) play the Order s'affiche automatiquement lorsque le niveau d'un consommable devient faible ou qu'un consommable atteint la fin de sa durée d'utilisation. A propos du logiciel d'impression (Macintosh)

EPSON Aculaser C9200 Series Guide d'utilisation e. case à cocher Dis- play once à day when a consuma- bleis low (Afficher une fois par jour lorsqu'un con- sommable est en fin de vie) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) s'affiche automatiquement une fois par jour lorsque vous lancez l'impression ou affichez l'état de l'imprimante via EPSON Status Monitor. f. case à cocher Dis- play only when a replacement part first becomes low {Afficher unique- ment au moment où une pièce de rechange est en fin de vie) : Lorsque cette case à cocher est activée, la fenêtre Order Online (Commander en ligne) ne s'affiche automatiquement que lorsque le niveau d'une pièce de rechange devient faible. g. bouton Monitor Settings (Paramè- tres de contrôle) : Ouvre la boîte de dialogue Monitor Settings (Paramètres de contrôle) dans laquelle l'intervalle de contrôle peut être défini. h. bouton Save (En- registrer) : Enregistre les modifications et ferme la zone de dialogue. Désinstallation du logiciel d'impression Pour les utilisateurs de Mac OS X

1. Fermez toutes les applications de l'ordinateur.

2. Insérez le CD-ROM du logiciel de l'imprimante EPSON dans le lecteur correspondant.

3. Double-cliquez sur le dossier Mac OS X.

4. Double-cliquez sur le dossier Printer Driver (Pilote d'impression).

5. Double-cliquez sur l'icône de votre imprimante.

Remarque : Si la zone de dialogue Authorization (Autorisation) s'affiche, saisissez le mot de passe ou la phrase mot de passe, puis cliquez sur OK. A propos du logiciel d'impression (Macintosh)

EPSON Aculaser C9200 Series Guide d'utilisation Lorsque l'écran du contrat de licence du logiciel s’affiche, lisez les termes du contrat, cliquez sur Continue (Continuer), puis sur Agree (Accepter). Sélectionnez Uninstall (Désinstaller) dans le menu situé dans la partie supérieure gauche et cliquez sur Uninstall (Désinstaller). Suivez les instructions qui s'affichent à l'écran. A propos du logiciel d'impression (Macintosh) 252

A propos du pilote d'impression PostScript Configuration requise Configuration matérielle requise de l'imprimante Recommandée Mémoire Standard + 256 Mo (pour l'impression recto-verso des données image à la résolution Fine (Fin)) Remarque : Si la quantité de mémoire actuellement installée ne permet pas de répondre à vos besoins en matière d'impression, équipez l'imprimante de modules de mémoire optionnels. Configuration système requise de l'ordinateur Système d'ex- ploitation Microsoft Windows Vista, Vista x64, XP, XP x64 ou 2000 Mac OS X 10.3.9 ou une version plus récente Windows Vista, Vista x64, XP, XP x64 ou 2000 Ces systèmes ne présentent aucune limitation. Mac OS X Minimale Recommandée Ordinateur Power Mac G3, G4, G5, iMac, eMac, PowerBook G3, G4 ou iBook Disque dur — Mémoire 128 Mo A propos du pilote d'impression PostScript

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : Si vous souhaitez utiliser des données binaires, Epson vous recommande de connecter l'imprimante au réseau à l’aide du protocole AppleTalk. Si vous utilisez un protocole autre que le protocole AppleTalk dans le cadre de la connexion réseau, vous devez régler le paramètreEiriars (Binaire) sur Üri (Oui) dans le menu F3 Weru (Menu PS3) du panneau de contrôle. Si vous utilisez l'imprimante via une connexion locale, l'utilisation de données binaires est impossible. Utilisation du pilote d'impression PostScript sous Windows Si vous souhaitez imprimer en mode PostScript, vous devez installer le pilote d'impression. Reportez-vous aux sections appropriées ci-dessous où vous trouverez les instructions d'installation correspondant à l'interface utilisée pour imprimer. Installation du pilote d'impression PostScript pour l'interface parallèle re] Attention : N'utilisez jamais EPSON Status Monitor et le pilote PostScript 3 en même temps lorsque l'imprimante est connectée via un port parallèle. Cela risquerait d'endommager le système. Remarque : D Ilest possible que vous deviez disposer de droits d'administrateur lors de l'installation du logiciel d'impression sous Windows Vista, Vista x64, XP, XP x64 ou 2000. Si vous rencontrez des difficultés, renseignez-vous auprès de votre administrateur. D Avant de procéder à l'installation du logiciel d'impression, désactivez tous les programmes de protection antivirus.

1. Assurez-vous que l'imprimante est hors tension. Insérez le CD-ROM du logiciel d'impression

dans le lecteur de CD-ROM.

2. Sous Windows 2000, cliquez sur Start (Démarrer), pointez vers Settings (Paramètres) et

cliquez sur Printers (Imprimantes). Puis, double-cliquez sur l'icône Add Printer (Ajouter une imprimante). Sous Windows Vista, Vista x64 ou XP, cliquez sur Start (Démarrer), pointez vers Printer and Faxes (Imprimantes et télécopieurs) et cliquez sur Add a printer (Ajouter une imprimante) dans le menu Printer Tasks (Tâches d’impression).

3. L'assistant Ajout d'imprimante s'affiche. Cliquez sur Next (Suivant).

A propos du pilote d'impression PostScript 254

EPSON Aculaser C9200 Series Guide d'utilisation

4. Sélectionnez Local printer (Imprimante locale) et cliquez sur Next (Suivant).

Remarque : N'activez pas la case à cocher Automatically detect and install my Plug and Play printer (Détection et installation automatique de l'imprimante Plug and Play).

5. Sélectionnez LPT1 comme port de connexion de l'imprimante, puis cliquez sur Next

6. Cliquez sur Have Disk (Disque fourni) et définissez le chemin du CD-ROM comme suit. Si la

lettre correspondant à votre lecteur de CD-ROM est D:, le chemin sera D:\ADOBEPS\FRANCAIS \PS_SETUP. Cliquez ensuite sur OK. Remarque : Modifiez la lettre du lecteur conformément aux spécifications de votre système.

7. Sélectionnez l'imprimante et cliquez sur Next (Suivant).

8. Suivez les instructions qui s'affichent à l'écran pour poursuivre l'installation.

9. Une fois l'installation terminée, cliquez sur Finish (Terminer).

Installation du pilote d'impression PostScript pour l'interface USB re] Attention : N'utilisez jamais EPSON Status Monitor et le pilote PostScript 3 en même temps lorsque l'imprimante est connectée via un port USB. Cela risquerait d'endommager le système. Remarque : D Ilest possible que vous deviez disposer de droits d'administrateur lors de l'installation du logiciel d'impression sous Windows Vista, Vista x64, XP, XP x64 ou 2000. Si vous rencontrez des difficultés, renseignez-vous auprès de votre administrateur. D Avant de procéder à l'installation du logiciel d'impression, désactivez tous les programmes de protection antivirus.

1. Assurez-vous que l'imprimante est hors tension. Insérez le CD-ROM du logiciel d'impression

dans le lecteur de CD-ROM. A propos du pilote d'impression PostScript 255

EPSON Aculaser C9200 Series Guide d'utilisation

2. Reliez l'ordinateur et l'imprimante à l'aide d'un câble USB et mettez l'imprimante sous tension.

Remarque destinée aux utilisateurs de Windows Vista : Si le pilote Windows ou Adobe PS n'est pas installé, l'écran "Found New Hardware" (Nouveau matériel détecté) s'affiche. Cliquez alors sur Ask me again later (Me redemander plus tard).

3. Sous Windows Vista, Vista x64, XP ou XP x64, cliquez sur Start (Démarrer), pointez vers Printer

and Faxes (Imprimantes et télécopieurs) et cliquez sur Add a printer (Ajouter une imprimante) dans le menu Printer Tasks (Tâches d'impression). Sous Windows 2000, cliquez sur Start (Démarrer), pointez vers Settings (Paramètres) et cliquez sur Printers (Imprimantes). Puis, double-cliquez sur l'icône Add Printer (Ajouter une imprimante).

4. L'assistant Ajout d'imprimante s'affiche. Cliquez sur Next (Suivant).

5. Sélectionnez Local printer (Imprimante locale) et cliquez sur Next (Suivant).

Remarque : N'activez pas la case à cocher Automatically detect and install my Plug and Play printer (Détection et installation automatique de l'imprimante Plug and Play).

6. Sélectionnez USB comme port de connexion de l'imprimante, puis cliquez sur Next (Suivant).

7. Cliquez sur Have Disk (Disque fourni) et définissez le chemin du CD-ROM comme suit. Si la

lettre correspondant à votre lecteur de CD-ROM est D:, le chemin sera D:\ADOBEPS\FRANCAIS \PS_SETUP. Cliquez ensuite sur OK. Remarque : Modifiez la lettre du lecteur conformément aux spécifications de votre système.

8. Sélectionnez l'imprimante et cliquez sur Next (Suivant).

9. Suivez les instructions qui s'affichent à l'écran pour poursuivre l'installation.

10. Une fois l'installation terminée, cliquez sur Finish (Terminer).

Installation du pilote d'impression PostScript pour l'interface réseau Remarque : D Définissez les paramètres réseau avant de procéder à l'installation du pilote d'impression. Pour plus de détails, reportez-vous au Guide du réseau fourni avec votre imprimante. A propos du pilote d'impression PostScript 256

EPSON Aculaser C9200 Series Guide d'utilisation D Avant de procéder à l'installation du logiciel d'impression, désactivez tous les programmes de protection antivirus.

1. Assurez-vous que l'imprimante est sous tension. Insérez le CD-ROM du logiciel d'impression

dans le lecteur de CD-ROM.

2. Sous Windows Vista, Vista x64, XP ou XP x64, cliquez sur Start (Démarrer), pointez vers Printer

and Faxes (Imprimantes et télécopieurs) et cliquez sur Add a printer (Ajouter une imprimante) dans le menu Printer Tasks (Tâches d'impression). Sous Windows 2000, cliquez sur Start (Démarrer), pointez vers Settings (Paramètres) et cliquez sur Printers (Imprimantes). Puis, double-cliquez sur l'icône Add Printer (Ajouter une imprimante).

3. L'assistant Ajout d'imprimante s'affiche. Cliquez sur Next (Suivant).

4. Sélectionnez Local printer (Imprimante locale) et cliquez sur Next (Suivant).

Remarque : N'activez pas la case à cocher Automatically detect and install my Plug and Play printer (Détection et installation automatique de l'imprimante Plug and Play).

5. Activez la case à cocher Create a new port check box (Créer un nouveau port) et sélectionnez

l'option Standard TCP/IP Port (Port TCP/IP standard) dans la liste déroulante. Cliquez sur Next (Suivant).

6. Cliquez sur Next (Suivant).

7. Indiquez l'adresse IP et le nom du port et cliquez sur Next (Suivant).

8. Cliquez sur Finish (Terminer).

9. Cliquez sur Have Disk (Disque fourni) dans l'assistant Ajout d'imprimante et définissez le

chemin du CD-ROM comme suit. Si la lettre correspondant à votre lecteur de CD-ROM est D: le chemin sera D:\ADOBEPS\FRANCAIS\PS_SETUP. Cliquez ensuite sur OK. Remarque : Modifiez la lettre du lecteur conformément aux spécifications de votre système.

10. Sélectionnez l'imprimante et cliquez sur Next (Suivant).

11. Suivez les instructions qui s'affichent à l'écran pour poursuivre l'installation.

A propos du pilote d'impression PostScript 257

EPSON Aculaser C9200 Series Guide d'utilisation

12. Une fois l'installation terminée, cliquez sur Finish (Terminer).

Accès au pilote d'impression PostScript Vous pouvez modifier les paramètres du pilote d'impression PostScript dans le pilote d'impression PostScript. Pour accéder au pilote d'impression, reportez-vous à la section « Accès au pilote d'impression » à la page 228. Utilisation du protocole AppleTalk sous Windows 2000 Utilisez les paramètres suivants si votre ordinateur fonctionne sous Windows 2000 et si l'imprimante est connectée par l'intermédiaire d'une interface réseau utilisant le protocole AppleTalk : H Sélectionnez PS3 pour le paramètre Network (Réseau) dans le menu Emulation Menu (Menu Emulation) du panneau de contrôle. X Dans l'onglet Device Settings (Paramètres du périphérique) de la boîte de dialogue Properties (Propriétés) de l'imprimante, assurez-vous que les paramètres SEND CTRL-D Before Each Job (Envoyer CTRL-D avant chaque tâche) et SEND CTRL-D After Each Job (Envoyer CTRL-D après chaque tâche) sont réglés sur No (Non). d Le protocole TBCP (protocole de communications binaires référencées) ne peut être utilisé comme paramètre Output Protocol (Protocole de sortie). Utilisation du gestionnaire d'impression PostScript sous Macintosh Installation du gestionnaire d'impression PostScript Remarque : Assurez-vous qu'aucune application ne tourne sur votre ordinateur Macintosh avant d'installer le gestionnaire d'impression. Pour les utilisateurs de Mac OS X Remarque : Assurez-vous que l'utilitaire Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure) est fermé. A propos du pilote d'impression PostScript 258

EPSON Aculaser C9200 Series Guide d'utilisation Insérez le CD-ROM du logiciel d'impression dans le lecteur de CD-ROM. Double-cliquez sur l'icône du CD-ROM. Double-cliquez sur Mac OS X, puis sur PS Installer (Programme d'installation PS). L'écran Install EPSON PostScript Software (Installer le logiciel EPSON PostScript) s'affiche. Cliquez sur Continue (Continuer) et suivez les instructions qui s'affichent à l'écran. L'option Installation facile s'affiche à l'écran. Cliquez sur Install (Installer). Remarque : Sous Mac OS X version 10.4 ou antérieure, si la fenêtre d'authentification s'affiche, saisissez le nom d'utilisateur et le mot de passe administrateur. Une fois l'installation terminée, cliquez sur Close (Quitter). Sélection de l'imprimante Une fois le gestionnaire d'impression PostScript 3 installé, vous devez sélectionner l'imprimante. Dans un environnement réseau Pour les utilisateurs de Mac OS X Remarque :

Bien que EPSON FireWire apparaisse dans la liste contextuelle d'interfaces, vous ne pouvez pas l'utiliser pour la connexion de l'imprimante en mode PostScript 3. Vous devez paramétrer vos options installées manuellement lorsque l'imprimante est connectée en utilisant USB, Impression IP ou Bonjour (Rendezvous). Une fois l'imprimante connectée avec AppleTalk, le logiciel d'imprimante effectue automatiquement les réglages. Veillez à sélectionner ASCII comme format de données dans l'application. Sous Mac OS X 10.5, ouvrez l'option System Preferences (Préférences Système) et double-cliquez sur l'icône Print & Fax. Sous Mac OS X version 10.4 ou antérieure, ouvrez le dossier Applications, ouvrez le dossier Utilities (Utilitaires) et double-cliquez sur Printer Setup Utility (Utilitaire de configuration d'impression). La fenêtre Printer List (Liste des imprimantes) s'affiche. A propos du pilote d'impression PostScript 259

EPSON Aculaser C9200 Series Guide d'utilisation

2. Cliquez sur Add (Ajouter) dans la fenêtre Liste des imprimantes.

3. Sélectionnez le protocole ou l'interface utilisé dans la liste contextuelle.

Remarque à l'attention des utilisateurs d'AppleTalk : Veillez à sélectionner l'option AppleTalk. Ne sélectionnez pas l'option EPSON AppleTalk : cette fonction ne peut pas être utilisée avec le gestionnaire d'impression PostScript 3. Remarque à l'attention des utilisateurs du protocole Impression IP : Q Veillez à sélectionner l'option IP Printing (Impression IP). Ne sélectionnez pas l'option EPSON TCP/IP : cette fonction ne peut pas être utilisée avec le gestionnaire d'impression PostScript 3. Q Une fois l'option IP Printing (Impression IP) sélectionnée, saisissez l'adresse IP de l'imprimante. Veillez ensuite à activer la case à cocher Use default queue on server (Utiliser lafile d'attente par défaut du serveur). Remarque à l'attention des utilisateurs du protocole USB : Veillez à sélectionner l'option USB. Ne sélectionnez pas l'option EPSON USB : cette fonction ne peut pas être utilisée avec le gestionnaire d'impression PostScript 3. A propos du pilote d'impression PostScript 260

EPSON Aculaser C9200 Series Guide d'utilisation

4. Suivez les instructions ci-dessous pour sélectionner votre imprimante.

AppleTalk Sélectionnez votre imprimante dans la liste Name (Noms), puis Auto Select (Sélection auto.) dans la liste Printer Model (Modèles d'imprimante). Impression IP Sélectionnez Epson dans la liste Name (Noms) et sélectionnez votre imprimante dans la liste Printer Model (Modèles d'imprimante). USB Sélectionnez votre imprimante dans la liste Name (Noms), puis dans la liste Printer Model (Modèles d'imprimante). Remarque pour les utilisateurs de Mac OS X version 10.4 ou antérieure : Si le pilote ESC/ Page n'est pas installé, le modèle de votre imprimante est automatiquement sélectionné dans la liste Modèles d'imprimante lorsque vous sélectionnez votre imprimante dans la liste Noms et que l'imprimante est sous tension. Bonjour (Rendezvous) Sélectionnez votre imprimante (le nom de l'imprimante est suivi de la mention (PostScript)) dans la liste Name (Noms). Le modèle de votre imprimante est automatiquement sélectionné dans la liste Modèles d'imprimante. Remarque pour les utilisateurs de Bonjour (Rendezvous) : Si le modèle de votre imprimante n'est pas sélectionné automatiquement dans la liste Modèles d'imprimante, vous devez réinstaller le gestionnaire d'impression PostScript. Reportez-vous à la section « Installation du gestionnaire d'impression PostScript » à la page 258.

5. Cliquez sur Add (Ajouter).

Remarque à l'attention des utilisateurs du protocole Impression IP, USB ou Bonjour (Rendezvous) : Sélectionnez votre imprimante dans la liste des imprimantes et sélectionnez l'option Show Info (Afficher informations) dans le menu Imprimantes. La zone de dialogue Printer Info (Infos imprimante) s'ouvre. Sélectionnez Installable Options (Options d'installation) dans la liste contextuelle et définissez les paramètres nécessaires.

6. Vérifiez que le nom de votre imprimante est ajouté à la liste des imprimantes. Quittez ensuite

Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration d'impression) (Mac OS X version 10.4 ou antérieure). A propos du pilote d'impression PostScript 261

EPSON Aculaser C9200 Series Guide d'utilisation Accès au pilote d'impression PostScript Vous pouvez modifier les paramètres du gestionnaire d'impression PostScript dans le gestionnaire d'impression PostScript. Pour accéder au gestionnaire d'impression, reportez-vous à la section « Accès au pilote d'impression » à la page 228. Modification des paramètres d'impression Vous pouvez modifier ou mettre à jour les paramètres d'impression en fonction des options installées sur l'imprimante. RITech : Oui Pour les utilisateurs de Mac OS X

1. Accédez au gestionnaire d'impression. La fenêtre Liste des imprimantes s'affiche.

2. Sélectionnez l'imprimante dans la liste.

3. Sélectionnez Show Info (Afficher informations) dans le menu Imprimantes. La zone de

dialogue Printer Info (Infos imprimante) s'ouvre.

4. Modifiez les paramètres souhaités et fermez la boîte de dialogue.

5. Quittez Print & Fax (Mac OS X 10.5) ou Printer Setup Utility (Utilitaire de configuration

d'impression) (Mac OS X version 10.4 ou antérieure). A propos du pilote d'impression PostScript 262

A propos du pilote d'impression PCL5/PCL6 Configuration requise Configuration matérielle requise de l'imprimante Mémoire minimale Mémoire conseillée 128 Mo* (pour un simple travail d'impression à 600 ppp) 256 Mo* ou plus

• Selonles caractéristiques du travail en cours d'impression, ilest possible que l'impression avec cette quantité de mémoire ne soit pas possible. Remarque : Si la quantité de mémoire actuellement installée ne permet pas de répondre à vos besoins en matière d'impression, équipez l'imprimante de modules de mémoire optionnels. Configuration système requise de l'ordinateur Système d'ex- ploitation Microsoft Windows Vista, Vista x64, XP, XP x64, Server 2003, Server 2003 x64 ou Microsoft Windows 2000 Service Pack 3 ou version plus récente installé. Sous Windows Vista Minimale Recommandée Ordinateur PC IBM ou compatible IBM avec processeur PC IBM où compatible IBM avec processeur Pentium Ill 800 MHz ou supérieur Pentium II! 1 GHz ou supérieur Disque dur Espace disponible de 10 à 25 Mo (pour l'installation du pilote) Mémoire 512Mo 512 Mo Affichage Super VGA pris en charge DirectX 9 avec mémoire graphique de 32 Mo ou plus A propos du pilote d'impression PCL5/PCL6 263 Guide d'utilisation

EPSON AcuLaser C9200 Series Guide d'utilisation Sous Windows Vista x64 Minimale Recommandée Ordinateur PC IBM ou compatible IBM avec processeur PC IBM où compatible IBM avec processeur Intel EM64T où AMD/64 Intel EM64T ou AMD/64 Disque dur Espace disponible de 10 à 25 Mo (pour l'installation du pilote) Mémoire 512Mo 512 Mo Affichage Super VGA pris en charge DirectX 9 avec mémoire graphique de 32 Mo ou plus Sous Windows XP ou 2000 Minimale Recommandée Ordinateur PC IBM ou compatible IBM avec processeur PC IBM où compatible IBM avec processeur Pentium ou supérieur Pentium Il ou supérieur Disque dur Espace disponible de 10 à 25 Mo (pour l'installation du pilote) Mémoire 128 Mo (256 Mo pour Server 2003) 256 Mo Affichage Super VGA prenant en charge 640 x 480 Super VGA prenant en charge 800x 600 ou plus Pour Windows XP x64 ou 2003 Server x64 Minimale Recommandée Ordinateur PC IBM ou compatible IBM avec processeur Intel EM64T ou AMD/64 Disque dur Espace disponible de 10 à 25 Mo (pour l'installation du pilote) Mémoire 256 Mo 512 Mo Affichage Super VGA prenant en charge 640 x 480 Super VGA prenant en charge 800x 600 ou plus Utilisation du pilote d'impression PCL5/PCL6 Si vous souhaitez imprimer en mode PCL, vous devez installer le pilote d'impression. Consultez le service clientèle de votre région pour savoir comment obtenir le pilote d'impression. A propos du pilote d'impression PCL5/PCL6 264

EPSON Aculaser C9200 Series Guide d'utilisation Remarque : Le pilote d'impression PCL5/PCL6 et l'utilitaire EPSON Status Monitor ne peuvent être utilisés en même temps. Installation du pilote d'impression PCL5/PCL6 Remarque : D Ilest possible que vous deviez disposer de droits d'administrateur lors de l'installation du logiciel d'impression sous Windows XP ou 2000. Si vous rencontrez des difficultés, renseignez-vous auprès de votre administrateur. D Avant de procéder à l'installation du logiciel d'impression, désactivez tous les programmes de protection antivirus. Q Les exemples de cette section correspondent au système d'exploitation Windows XP. Il est possible qu'ils ne correspondent pas tout à fait à l'affichage de votre écran. Les instructions sont cependant les mêmes.

1. Assurez-vous que l'imprimante est sous tension.

2. Double-cliquez sur le fichier SETUP.EXE. La boîte de dialogue End User License Agreement

(Contrat de licence de l'utilisateur final) s'affiche.

3. Sélectionnez le nom de l'imprimante utilisée, puis cliquez sur OK.

4. Lisez le contrat de licence et cliquez sur Accept (Accepter).

La boîte de dialogue EPSON Printer Utilities Setup (Configuration des utilitaires d'imprimante EPSON) s'affiche et le programme recherche l'imprimante et configure automatiquement le port. Remarque : Si vous utilisez un câble d'interface parallèle, cliquez sur Cancel (Annuler), puis sur OK. Le port parallèle est automatiquement configuré.

5. Une fois l'installation terminée, cliquez sur OK.

Une fois l'installation terminée, cliquez sur Printer Properties (Propriétés de l'imprimante) pour définir les paramètres adaptés. Remarque : Si vous souhaitez modifier les paramètres, vous pouvez accéder au pilote d'impression PCL5/PCL6 en cliquant sur Document Default (Paramètres par défaut du document). A propos du pilote d'impression PCL5/PCL6 265

EPSON Aculaser C9200 Series Guide d'utilisation Accès au pilote d'impression PCL5/PCL6 Vous pouvez modifier les paramètres de l'imprimante PCL5/PCL6 dans le pilote d'impression PCL5/ PCL6. Pour accéder au pilote d'impression, reportez-vous à la section « Accès au pilote d'impression » à la page 228. Mise à jour du pilote d'impression Lorsque vous installez des produits optionnels, vous devez mettre le pilote d'impression à jour manuellement. Reportez-vous aux instructions suivantes.

1. Cliquez sur l'onglet Printer (Imprimante) de la boîte de dialogue Properties (Propriétés).

2. Sélectionnez l'option installée.

A propos du pilote d'impression PCL5/PCL6 266

EPSON AcuLaser C9200 Series Guide d'utilisation Annexe À Caractéristiques techniques Papier La qualité d'un type ou d'une marque particulière de papier peut à tout moment être modifiée par son fabricant. Epson ne peut donc garantir la qualité de quelque type de papier que ce soit. Procédez à des essais avant d'acheter de grandes quantités de papier ou d'imprimer des travaux importants. Types de papier disponibles Type de papier Description Papier ordinaire Grammage : 64 à 90 g/m? (utilisation de papier recyclé possible”) Enveloppes Sans colle ni adhésif. Sans fenêtre plastifiée (à moins qu'elle ne soit spécialement conçue pour les imprimantes laser). Etiquettes La feuille de support doit être complètement recouverte, sans espace entre les étiquettes. EPSON Color Laser Transparencies (Transparents laser couleur EPSON) Transparents pour les photocopieurs ou les imprimantes laser couleur. papier épais Grammage : 91 à 150 g/m? Papier très épais Grammage : 151 à 209 g/m? Papier super épais Grammage : 210 à 256 g/m? EPSON Color Laser Coated Paper (Pa- pier couché laser couleur EPSON) Grammage : 103 g/m° Papier de couleur Non couché Papier à en-tête Le papier et l'encre de ce type de papier doivent être compatibles avec les imprimantes laser. N'utilisez du papier recyclé que dans des conditions de température et d'humidité normales. L'utilisation de papier de qualité médiocre peut réduire la qualité d'impression ou entraîner des bourrages papier, voire d'autres problèmes. Caractéristiques techniques

EPSON Aculaser C9200 Series Guide d'utilisation Papier déconseillé Les types de papier suivants ne peuvent pas être utilisés avec cette imprimante. Ils risqueraient d'endommager l'imprimante, de provoquer des bourrages papier et de produire des impressions de qualité médiocre : Xi Supports conçus pour d’autres imprimantes laser couleur ou monochromes, pour des photocopieurs couleur ou monochromes ou des imprimantes à jet d'encre Papier déjà imprimé sur une autre imprimante laser couleur ou monochrome, sur un photocopieur couleur ou monochrome, sur une imprimante à jet d’encre ou sur une imprimante à transfert thermique Papier carbone, papier autocopiant, papier thermosensible, papier sensible à la pression, papier acide ou papier utilisant de l’encre sensible aux températures élevées (200°C environ)

Etiquettes qui se détachent facilement de leur support ou qui ne recouvrent pas complètement la feuille de support Papier couché à surface spéciale ou papier de couleur à surface spéciale Papier à trous pour reliure ou perforé Papier collé, agrafé, avec trombone ou ruban adhésif Papier sensible à l'électricité statique Papier humide Papier d'épaisseur irrégulière Papier trop épais ou trop fin Papier trop lisse ou trop rugueux Papier dont le recto et le verso sont différents Papier plié, recourbé, ondulé ou déchiré D D DL DL O0 QD LL 0 0 Papier de forme irrégulière ou dont les coins ne sont pas à angle droit Caractéristiques techniques 268

EPSON Aculaser C9200 Series Guide d'utilisation Zone imprimable La zone imprimable garantie est une zone qui s'étend jusqu'à 5 mm du bord, sur tous les côtés. *5 mm Remarque : A Selon l'application, il est possible que la zone imprimable soit plus petite. D Lors de l'impression sur du papier A3F, la marge minimale sur les côtés gauche et droit est de 7 mm. Imprimante Général Méthode d'impression : Numérisation par rayon laser et procédé électrophotographique sec Résolution : 300 x 300 ppp, 600 x 600 ppp Vitesse d'impression continue" : 26 pages maximum par minute sur du papier A4 Chargement du papier : Alimentation automatique ou manuelle Alignement du papier : Centré pour tous les formats Alimentation papier : Caractéristiques techniques

EPSON Aculaser C9200 Series Guide d'utilisation Bac BM: Pile de 12,5 mm maximum d'épaisseur ou jus- qu'à 100 feuilles (64 à 90 g/m°) papier ordinaire enveloppes Pile de 12,5 mm maximum d'épaisseur transparents Pile de 12,5 mm maximum d'épaisseur étiquettes Pile de 12,5 mm maximum d'épaisseur papier épais Pile de 12,5 mm maximum d'épaisseur papier très épais Pile de 12,5 mm maximum d'épaisseur papier super épais Pile de 12,5 mm maximum d'épaisseur Bac inférieur standard : Pile de 29 mm maximum d'épaisseur ou jusqu'à 250 feuilles (64 à 90 g/m°) papier ordinaire Unité papier en option : Pile de 57,5 mm maximum d'épaisseur ou jus- qu'à 500 feuilles (64 à 90 g/m°) papier ordinaire Capacité de sortie en papier : Jusqu'à 500 feuilles de papier ordinaire (64 à 90 g/m?) Langage de l'imprimante : ECP/Page Emulation d'imprimante à 24 broches ESC/P 2 (mode ESC/P 2) Emulation d'imprimante à 9 broches ESC/P (mode FX) Emulation d'imprimante IBM Proprinter (mode 1239X) Adobe PostScript3 (mode PS3) Emulation PCL6/PCLS (mode PCL) Polices intégrées : 84 polices de taille variable et 7 polices bitmap pour ESC/Page 95 polices de taille variable et 5 polices bitmap pour PCL5 80 polices de taille variable et 1 police bitmap pour PCL6 136 polices de taille variable pour PostScript3 RAM: 256 Mo, extensible à 768 Mo

• La vitesse d'impression varie en fonction du type de papier ou d'autres conditions. Environnement Température : En fonctionnement : 10 à 35°C (50 à 95°F) Au repos : 0 à 35°C (32 à 95°F) Caractéristiques techniques

EPSON Aculaser C9200 Series Guide d'utilisation Humidité : En fonctionnement : 15 à 85 % d'humidité relative Au repos : 10 à 85 % d'humidité relative Altitude : 2 000 mètres (6 562 pieds) maximum Caractéristiques mécaniques Dimensions Hauteur : 477 mm (18,8") Largeur : 823 mm (32,4") Profondeur : 608 mm (23,9) Poids Environ 49,5 kg (environ 109,1 livres) (options et consommables non inclus) Caractéristiques électriques Modèle 120 V L551A Modèle 220-240 V L551A Tension nominale 110 V-120V 220 V-240V Fréquence nominale 50 Hz-60 Hz 50 Hz-60 Hz Intensité nominale 120A 8,0 A Consommation électri- | En cours Moyenne 581 W (mode couleur) 576 W (mode couleur) que d'impres- sion 543W (mode noiretblanc) | 522W (mode noiretblanc)

En mode Prête 139W 146W En mode Veille” 11 Wou moins 11 W ou moins *_ Les valeurs représentent la consommation électrique lorsque toutes les opérations sont complètement suspendues. La consommation électrique varie en fonction des conditions de fonctionnement et selon qu'une carte d'interface de type B est installée ou une mémoire USB insérée. Caractéristiques techniques

EPSON Aculaser C9200 Series Guide d'utilisation Normes et homologations Modèle européen : Directive basse tension 2006/95/CE EN 60950-1 Directive CEM 2004/108/CE EN 55022 Class B EN 55024 EN 61000-3-2 EN 61000-3-3 Interfaces Interface parallèle Utilisez le connecteur d'interface parallèle conforme à la norme IEEE 1284-I. Mode ECP/mode Nibble Interface USB Mode USB 2.0 haute vitesse Remarque : D Seuls les ordinateurs équipés d’un connecteur USB et fonctionnant sous Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 ou Server 2003 x64 prennent en charge l'interface USB. A Si vous souhaitez utiliser l'interface USB 2.0 pour relier l'ordinateur à l'imprimante, votre ordinateur doit prendre en charge USB 2.0. USB 2.0 est entièrement compatible avec USB 1.1, il est donc possible d'utiliser l'interface USB 1.1. USB 2.0 peut être utilisé sous les systèmes d'exploitation Windows Vista, Vista x64, XP, XP x64, 2000, Server 2003 et Server 2003 x64. Caractéristiques techniques 272

EPSON Aculaser C9200 Series Guide d'utilisation Interface Ethernet Vous pouvez utiliser un câble d'interface IEEE 802.3 100BASE-TX/10 BASE-T à paire torsadée blindé intermédiaire avec un connecteur RJ45. Options et consommables Unité papier en option Référence/Modèle : C12C802502/L551AC1* Format du papier : A3, A4, B4, B5, Letter (LT), Legal (LGL), Ledger (B), F4 Grammage du papier : 64 à 90 g/m° (17 à 24 livres) Chargement du papier: | Un bac à papier installé Système d'alimentation automatique Capacité du bac jusqu'à 500 feuilles Types de papier : Papier ordinaire Alimentation électri- Alimentation de 24 V CC/0,5 A et 5 V CC/0,2 A fournie par l'imprimante que : Dimensions et poids : Hauteur : 168 mm (6,6") Largeur : 577 mm (22,7") Profondeur : 548 mm (21,6) Poids : 14,8 kg (32,6 livres), avec le bac

• Ce produit est conforme aux exigences du marquage CE aux termes de la directive CE 2004/108/CE. Unité recto verso Référence/Modèle : C12C802512/L551ADU" Format du papier : A3, A4,A5,B4,B5, Letter (LT), Legal (LGL), Government Letter (GLT), Government Legal (GLG), Ledger (B), Executive (EXE), F4, A3F Grammage du papier : 64 à 256 g/m° (17 à 68 livres) Caractéristiques techniques 273

EPSON Aculaser C9200 Series Guide d'utilisation Chargement du papier: | Système d'alimentation automatique Types de papier : Papier ordinaire, papier épais, papier très épais, papier super épais, EPSON Color Laser Coated Paper (Papier couché laser couleur EPSON) Alimentation électri- Alimentation de 24 V CC/1 A et 5 V CC/0,1 A fournie par l'imprimante que : Dimensions et poids : Hauteur : 336 mm (13,2") Largeur : 100 mm (3,9") Profondeur : 440 mm (17,3") Poids : 2,8 kg (6,2 livres), avec le bac Ce produit est conforme aux exigences du marquage CE aux termes de la directive CE 2004/108/CE. Support d'imprimante Référence : C12C847092 Dimensions et poids : Hauteur : 96 mm (3,8") Largeur : 535 mm(21,1") Profondeur : 508 mm (20,0) Poids : 9,5 kg (21 livres), éléments fournis inclus Modules mémoire Veillez à ce que le module mémoire à double rangée de connexions dont vous faites l'acquisition soit compatible avec les produits EPSON. Pour plus de détails, contactez le magasin dans lequel vous avez acheté l'imprimante ou le service commercial d'EPSON. Taille de la mémoire : 128, 256 ou 512 Mo Caractéristiques techniques 274

EPSON Aculaser C9200 Series Guide d'utilisation Mémoire CompactFlash Contactez le bureau de ventes EPSON pour obtenir des informations détaillées. Cartouche de toner Référence/Modèle : Cartouche de toner (Yellow (Jaune)) | 0474/0474" Cartouche de toner (Magenta) 0475/0475* Cartouche de toner (Cyan) 0476/0476" Cartouche de toner (Black (Noir)) 0477/0477" Température de stockage: | 0 à 35°C (32 à 95°F) Humidité de stockage : 30 à 85 % d'humidité relative

• Ce produit est conforme aux exigences du marquage CE aux termes de la directive CEM 2004/108/CE. Bloc photoconducteur Référence/Modèle : Bloc photoconducteur (Yellow (Jau- | 1175/1175" ne)) Bloc photoconducteur (Magenta) 1176/1176" Bloc photoconducteur (Cyan) 1177/0177 Bloc photoconducteur (Black (Noir) | 1178/1178" Température de stockage: | 0 à 35°C (32 à 95°F) Humidité de stockage : 30 à 85 % d'humidité relative

• Ce produit est conforme aux exigences du marquage CE aux termes de la directive CEM 2004/108/CE. Collecteur de toner usagé Référence : 0478 Température de stockage: | 0 à 35°C (32 à 95°F) Caractéristiques techniques 275

EPSON Aculaser C9200 Series Guide d'utilisation Humidité de stockage : 30 à 85 % d'humidité relative Caractéristiques techniques

EPSON Aculaser C9200 Series Guide d'utilisation Annexe B Service clientèle Contacter le service clientèle Avant de contacter Epson Si votre produit Epson ne fonctionne pas correctement et que vous ne parvenez pas à résoudre le problème à l'aide des informations de dépannage contenues dans la documentation du produit, appelez le service assistance clientèle. Si le service clientèle de votre région n'est pas répertorié ci-dessous, contactez le revendeur qui vous a vendu le produit. Le service clientèle pourra vous aider beaucoup plus rapidement si vous lui transmettez les informations suivantes : D Numéro de série du produit (étiquette portant le numéro de série se trouve habituellement au dos de l'appareil) Modèle Version du logiciel (pour connaître le numéro de version, cliquez sur About (À propos de), Version Info {Informations de version) ou sur un bouton similaire dans le logiciel du produit) D Marque et modèle de votre ordinateur d Nom et version de votre système d'exploitation D Nom et version des logiciels que vous utilisez habituellement avec le produit Aide destinée aux utilisateurs en Australie Epson Australia souhaite vous proposer un service clientèle haut de gamme. Outre la documentation de votre produit, nous vous proposons les sources suivantes pour obtenir des informations. Service clientèle 277

EPSON Aculaser C9200 Series Guide d'utilisation Votre revendeur Gardez à l'esprit que votre revendeur peut souvent vous aider à identifier et à résoudre les problèmes. Le revendeur doit toujours être la première personne à contacter pour obtenir des conseils en cas de problème ; les revendeurs peuvent souvent résoudre rapidement et facilement les problèmes et porter conseil en ce qui concerne les mesures à prendre. Adresse URL Internet http://www.epson.com.au Accédez aux pages Web Epson Australia. A l'occasion, n'hésitez pas à vous connecter pour surfer ! Le site propose une zone de téléchargement de pilotes, des points de contact Epson, de nouvelles informations sur les produits et une assistance technique (e-mail). Service d'assistance Epson Le service d'assistance Epson est proposé en tant qu'assistance finale pour garantir à nos clients un accès à des conseils. Les opérateurs du service d'assistance peuvent vous aider à installer, à configurer et à faire fonctionner votre produit Epson. Notre équipe du service d'assistance pré-vente peut vous fournir de la documentation sur les nouveaux produits Epson et des conseils sur l'emplacement du revendeur ou de l'agent de service le plus proche. Vous y trouverez les réponses à plusieurs types de questions. Les numéros du service d'assistance sont : Téléphone: 1300 361 054 Télécopie : (02) 8899 3789 Nous vous encourageons à disposer de toutes les informations pertinentes lors de votre appel. Plus vous disposerez d'informations, plus vite nous vous aiderons à résoudre votre problème. Ces informations incluent la documentation de votre produit Epson, le type d'ordinateur, le système d'exploitation, les programmes d'application et toutes les informations que vous jugez utiles. Aide destinée aux utilisateurs à Singapour Les sources d'informations, l'assistance et les services mis à disposition par Epson Singapore sont : Site Internet (http://www.epson.com.sg) Des informations sur les spécifications des produits, des pilotes de téléchargement, une foire aux questions, des demandes de renseignement et une assistance technique via e-mail sont disponibles. Service clientèle 278

EPSON Aculaser C9200 Series Guide d'utilisation Service d'assistance Epson (Téléphone : (65) 6586 3111) L'équipe de notre service d'assistance peut vous aider par téléphone en ce qui concerne les éléments suivants : D Demandes de renseignement et informations sur les produits H Questions ou problèmes relatifs à l'utilisation des produits d Renseignements sur les réparations et la garantie Aide destinée aux utilisateurs en Thaïlande Les contacts pour obtenir des informations, l'assistance et les services sont : Site Internet (http://www.epson.co.th) Des informations sur les spécifications des produits, des pilotes de téléchargement, une foire aux questions et une adresse e-mail sont disponibles. Ligne d'assistance Epson (téléphone : (66)2-670-0333) L'équipe de notre service d'assistance téléphonique peut vous aider par téléphone en ce qui concerne les éléments suivants : D Demandes de renseignement et informations sur les produits H Questions ou problèmes relatifs à l'utilisation des produits d Renseignements sur les réparations et la garantie Aide destinée aux utilisateurs au Viêt Nam Les contacts pour obtenir des informations, l'assistance et les services sont : Service d'assistance télé- 84-8-823-9239 phonique Epson (Télé- phone) : Centre de services : 80 Truong Dinh Street, District 1, Hô Chi Minh Ville Viêt Nam Service clientèle 279

EPSON AcuLaser C9200 Series Guide d'utilisation Aide destinée aux utilisateurs en Indonésie Les contacts pour obtenir des informations, l'assistance et les services sont : Site Internet (http://www.epson.co.id) D Informations sur les spécifications des produits, pilotes de téléchargement foire aux questions, demandes de renseignement, questions posées via e-mail Service d'assistance téléphonique Epson D Demandes de renseignement et informations sur les produits D Support technique Téléphone : Télécopie : (62) 21-572 4350 (62) 21-572 4357 Centre de services Epson Jakarta Bandung Surabaya Yogyakarta Mangga Dua Mall 3rd floor No 3A/B JL Arteri Mangga Dua, Jakarta Téléphone/télécopie : (62) 21-62301104 Lippo Center 8th floor JL Gatot Subroto No.2 Bandung Téléphone/télécopie : (62) 22-7303766 Hitech Mall It IIB No. 12 JL Kusuma Bangsa 116 - 118 Surabaya Téléphone : (62) 31-5355035 Télécopie : (62) 31-5477837 Hotel Natour Garuda JL Malioboro No. 60 Yogyakarta Téléphone : (62) 274-565478 Service clientèle 280

EPSON Aculaser C9200 Series Guide d'utilisation Medan Wisma HSBC 4th floor JL Diponegoro No. 11 Medan Téléphone/télécopie : (62) 61-4516173 Makassar MTC Karebosi Lt. Ill Kav. P7-8 JL Ahmad Yani No.49 Makassar Téléphone : (62)411-350147/411-350148 Aide destinée aux utilisateurs à Hong Kong Pour bénéficier d'une assistance technique comme d'autres services après-vente, les utilisateurs sont invités à contacter Epson Hong Kong Limited. Page d'accueil Internet Epson Hong Kong dispose d'une page d'accueil locale en chinois et en anglais sur Internet pour proposer aux utilisateurs les informations suivantes : D Informations sur les produits Réponses de la foire aux questions d Dernières versions des pilotes des produits Epson Les utilisateurs peuvent accéder à notre page d'accueil Web à l'adresse suivante : http://www.epson.com.hk Service d'assistance technique téléphonique Vous pouvez également contacter notre personnel technique aux numéros de téléphone et de télécopie suivants : Téléphone: (852) 2827-8911 Télécopie: (852) 2827-4383 Service clientèle 281

EPSON Aculaser C9200 Series Guide d'utilisation Aide destinée aux utilisateurs en Malaisie Les contacts pour obtenir des informations, l'assistance et les services sont : Site Internet (http://www.epson.com.my) D Informations sur les spécifications des produits, pilotes de téléchargement foire aux questions, demandes de renseignement, questions posées via e-mail Epson Trading (M) Sdn. Bhd. Siège social. Téléphone: 603-56288288 Télécopie : 603-56288388/399 Service d'assistance Epson D Demandes de renseignement et informations sur les produits (Infoline) Téléphone: 603-56288222 D Renseignements sur les réparations et la garantie, utilisation des produits et assistance technique (Techline, ligne d'assistance technique) Téléphone: 603-56288333 Aide destinée aux utilisateurs en Inde Les contacts pour obtenir des informations, l'assistance et les services sont : Site Internet (http://www.epson.co.in) Des informations sur les spécifications des produits, des pilotes de téléchargement et des demandes de renseignement sur les produits sont disponibles. Service clientèle 282

EPSON Aculaser C9200 Series Guide d'utilisation Siège social de Epson Inde - Bangalore Téléphone: 080-30515000 Télécopie : 30515005 Bureaux régionaux Epson India : Position Numéro de téléphone Numéro de télécopie Mumbai 022-28261515 /16/17 022-28257287 Delhi 011-30615000 011-30615005 Chennaïi 044-30277500 044-30277575 Kolkata 033-22831589 / 90 033-22831591 Hyderabad 040-66331738/ 39 040-66328633 Cochin 0484-2357950 0484-2357950 Coimbatore 0422-2380002 NA Pune 020-30286000 /30286001/30286002 020-30286000 Ahmedabad 079-26407176 / 77 079-26407347 Ligne d'assistance Pour les services, pour des informations relatives aux produits ou pour commander une cartouche - 18004250011 (de 9h00 à 21h00) - numéro gratuit Pour les services (accès multiple par répartition en code et utilisateurs mobiles) - 3900 1600 (de 9h00 à 18h00) Indicatif régional Aide destinée aux utilisateurs aux Philippines Pour bénéficier d'une assistance technique comme d'autres services après-vente, les utilisateurs sont invités à contacter Epson Philippines Corporation aux numéros de téléphone et de télécopie et à l'adresse e-mail ci-dessous : Téléphone: (63) 2-813-6567 Service clientèle 283

EPSON Aculaser C9200 Series Guide d'utilisation Télécopie: (63) 2-813-6545 E-mail : epchelpdesk@epc.epson.com.ph Site Internet (http://www.epson.com.ph) Des informations sur les spécifications des produits, des pilotes de téléchargement, une foire aux questions et des renseignements via e-mail sont disponibles. Service d'assistance Epson (Téléphone : (63) 2-813-6567) L'équipe de notre service d'assistance téléphonique peut vous aider par téléphone en ce qui concerne les éléments suivants : D Demandes de renseignement et informations sur les produits H Questions ou problèmes relatifs à l'utilisation des produits d Renseignements sur les réparations et la garantie Service clientèle 284

Aide Epson. Alimentation papier bac à papier en optio: Annulation de l'impression.

Bac BM Caractéristique: Papier pris en charge. Bloc photoconducteur Caractéristiques. Bourrage papier À (capot A) Bourrage papier B H (capot B ou H) Bourrage papier D (capot de l'unité recto verso). Bourrage papier E* (capot E*) Bourrage papier G (chemin d'entraînement du papier G). Bourrages papier suppression.

Cartes d'interface installation. retrait. Cartouche de toner Caractéristiques. Collecteur de toner usagé Caractéristiques. Consignes Remplacement des consommables. Consommables caractéristiques (bloc photoconducteur). caractéristiques (cartouche de toner)... caractéristiques (collecteur de toner usagé). Remplacement...

Dépannage... Mode PCL6.. mode PostScript options. problèmes d'impression en couleur. problèmes de connexion réseau... problèmes de fonctionnement problèmes de mémoire. problèmes de qualité d'impression. problèmes d'impression. problèmes liés à l'alimentation en papier. problèmes USB. Déplacement de l'imprimante. Données des travaux enregistrés.

Feuille d'état Index 285 Guide d'utilisation

EPSON AcuLaser C9200 Series impression... Filigrane Fonction d'interdiction de la copie (protection contre la copie) utilisation (Windows)... Fond de page création (Windows)... impression (Windows). utilisation (Windows)... Fond de page disque de stockage enregistrement (Windows) impression (Windows). suppression (Windows utilisation (Windows)...

Guides Aide en ligne. Guide bourrages. Guide des polices. Guide d'installation. Guide d'utilisation. Guide réseau...

Impression recto verso. Imprimante caractéristiques électriques. caractéristiques générales caractéristiques mécaniques. composants (intérieur). composants (vue arrière). composants (vue avant). consommables. environnement. nettoyage. nettoyage (fenêtre d'exposition) nettoyage (rouleau du capteur). normes et homologations..… produits optionnels... transport. transport (courte distance transport (longue distance). Installation des options installation de l'unité papier en option... installation de l'unité recto verso. installation d'une carte d'interface. installation d'une mémoire CompactFlash installation d'un module mémoire installation du support d'imprimante en optio: retrait de l'unité papier en option. retrait de l'unité recto verso... retrait d'une carte d'interface retrait d'une mémoire CompactFlas retrait d'un module mémoire. . Installation du gestionnaire d'impression PostScript (Macintosh)... Installation du pilote d'impression PostScript pour l'interface parallèle (Windows) Installation du pilote d'impression PostScript pour l'interface réseau (Windows) Installation du pilote d'impression PostScript pour l'interface USB (Windows! Interface parallèle. Interfaces ethernet. Parallèle. Logiciel d’impression (Macintosh) à propos de... Logiciel d'impression (Windows) A propos de.

Maintenance imprimante... Imprimante (fenêtre d'exposition) Imprimante (rouleau du capteur). Mémoire CompactFlash caractéristiques... Index 286 Guide d'utilisation

EPSON Aculaser C9200 Series Guide d'utilisation installation. retrait. Menu AUX. Menu Bookmark (Signet). Menu Clock (Horloge) Menu Confidential Job (Job confidentiel). Menu Emulation (Emulation). Menu ESCP2... Menu FX... Menu 1239X. Menu Information (Informations. Menu Network (Réseau) Menu Parallel (Parallèle). Menu Password (Config mot passe). Menu PCL.... Menu Printing (Impression Menu PS3. Menu Quick Print Job (Impression rapide des jobs) Menu Reset (Réinitialiser).. Menus du panneau de contrôle configuration du mot de pass données des travaux enregistrés. impression rapide des job: imprimante... informations... informations système. job confidentiel... parallèle. paramètres du panneau. Menu Setup (Imprimante) Menu System Information (Infos système) Menu Tray (Bac)... Menu USB... Messages de remplacement. Messages d'état et d'erreur. …. Mode de compatibilité avec les modèles en noir et blanc. Mode d'économie de tone: Module mémoire caractéristiques. installation. retrait.

Options caractéristiques (CompactFlash caractéristiques (disque dur)... caractéristiques (module mémoire) caractéristiques (Support d'imprimante) caractéristiques (unité papier en option) caractéristiques (unité recto verso). Organisation de l'impression Modification de l'organisation d'une impression... 58

Panneau de contrôl aperçu. Papier chargement du bac à papier en option. chargement du bac BM. chargement du bac inférieur standard. papier disponible... papier non disponible Supports spéciaux... zone imprimable. Papier disponible. Papier non disponible... Paramètres du gestionnaire d'impression Configuration avancée (Macintosh)... Paramètres du pilote d’impression PostScript Index 287

EPSON Aculaser C9200 Series Guide d'utilisation utilisation du protocole AppleTalk sous Windows

Paramètres du pilote d'impression Configuration avancée (Windows)... Configuration des options (Windows) création d'un filigrane. Création d'un fond de page (Windows) Enregistrement des données du fond de page disque de stockage sur le disque de stockage. Impression avec un fond de page. Impression avec un fond de page disque de stockage Impression d'un document interdit de copie. Impression recto verso. organisation de l'impression. Re-Print Job (Réimprimer le job). Reserve Job (Gestion des jobs)... Suppression des données du fond de page sur le disque de stockage. Utilisation des en-têtes et des pieds de page. Utilisation d'un filigrane. Utilisation d'un fond de page Utilisation d'un fond de page disque de stockage Pilote d'impression désinstallation du logiciel d'impression (Macintosh) Pilote d’impression PCL configuration matérielle... configuration système requise. Pilote d'impression PostScript configuration matérielle... Pilote d'impression accès au gestionnaire d'impression (Macintosh). accès au pilote d'impression (Windows)... désinstallation du logiciel d'impression (Windows) Pilote d'impression PCL à propos du mode PCL. Pilote d'impression PostScript Accès au gestionnaire d'impression PostScript (Macintosh)... accès au pilote d'impression PostScript (Windows)

installation du gestionnaire d’impression PostScript pour les utilisateurs de Mac OS X.... .258 sélection d’une imprimante dans un environnement réseau pour les utilisateurs de Mac OS X. Pour contacter Epson... Problèmes, résolution pour contacter Epson... Procédure d'enregistrement des menus en tant que signets...

Service... Support d'imprimante caractéristiques... installation. Supports spéciaux Impression sur...

Unité papier en option caractéristiques. installation. retrait Unité recto verso caractéristiques. installation. retrai USB. Index 288
