Type de produit	Extender et splitter VGA via câble CAT5
Marque	DAXTEN
Modèle	DISPLAYIT
Catégorie	Accessoire informatique
Connecteurs émetteur/récepteur	HD15 (VGA) femelle, RJ45
Résolution maximale	Jusqu'à 1600 x 1200 (selon distance)
Distance maximale	125 mètres
Signaux vidéo	Analogique RVB, 0.7 Vpp / 75 Ω
Température de fonctionnement	5 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Alimentation	Par adaptateur secteur 5 V CC (non fourni)
Dimensions (approx.)	10 x 5 x 2 cm (émetteur ou récepteur)
Poids (approx.)	150 g par unité
Fonctions principales	Distribution du signal VGA d’un PC vers 1 ou 2 moniteurs distants via câble CAT5 ; possibilité d’ajouter un splitter 8 ports cascadable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides ou produits abrasifs
Sécurité	Ne pas exposer à l’humidité ; débrancher avant tout nettoyage ; utiliser uniquement dans un environnement intérieur
Pièces détachées et réparabilité	Pièces non disponibles séparément ; contacter le support Daxten pour toute réparation
Contenu du kit (single screen)	Émetteur, récepteur single screen, câble CAT5 (non fourni)
Contenu du kit (dual screen)	Émetteur, récepteur dual screen, câble CAT5 (non fourni)
Splitter 8 ports (option)	Réf. 1025-108, cascadable
Informations générales	Idéal pour affichage digital en magasin, aéroport, salle de conférence ou centre commercial

FOIRE AUX QUESTIONS - DISPLAYIT DAXTEN

Comment installer le DISPLAYIT ?

Connectez l’émetteur au port VGA de votre ordinateur, le récepteur au moniteur éloigné, puis reliez les deux unités avec un câble CAT5 (non fourni) jusqu’à 125 mètres.

Puis-je utiliser plusieurs moniteurs ?

Oui, en option vous pouvez ajouter le splitter 8 ports (réf. 1025-108) cascadable pour connecter jusqu’à 8 moniteurs supplémentaires.

Quelle est la résolution maximale supportée ?

La résolution peut atteindre 1600 x 1200 pixels, mais elle dépend de la distance du câble CAT5. À pleine distance (125 m), la résolution peut être réduite.

Quels câbles sont nécessaires ?

Vous aurez besoin d’un câble CAT5 (ou CAT5e/CAT6) entre l’émetteur et le récepteur, ainsi que de câbles VGA standards pour connecter chaque unité à l’ordinateur et au(x) moniteur(s).

L’appareil est-il compatible avec les moniteurs LCD et plasma ?

Oui, il est conçu pour fonctionner avec tout type de moniteur ou projecteur disposant d’une entrée VGA (HD15).

Quelle est la différence entre les kits single screen et dual screen ?

Le kit single screen (1025-101K) permet de connecter un moniteur distant. Le kit dual screen (1025-102K) inclut un récepteur avec deux sorties VGA pour connecter deux moniteurs depuis le même récepteur.

Le DISPLAYIT nécessite-t-il une alimentation externe ?

Oui, l’émetteur et le récepteur doivent être alimentés via un adaptateur secteur 5 V CC (non fourni dans le kit).

Puis-je cascader plusieurs splitters ?

Oui, le splitter 8 ports (1025-108) est cascadable, ce qui permet d’étendre le nombre de moniteurs en chaîne.

Quelles sont les conditions de température pour une utilisation normale ?

L’appareil fonctionne de 5°C à 40°C et peut être stocké de -40°C à 70°C.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI DISPLAYIT DAXTEN

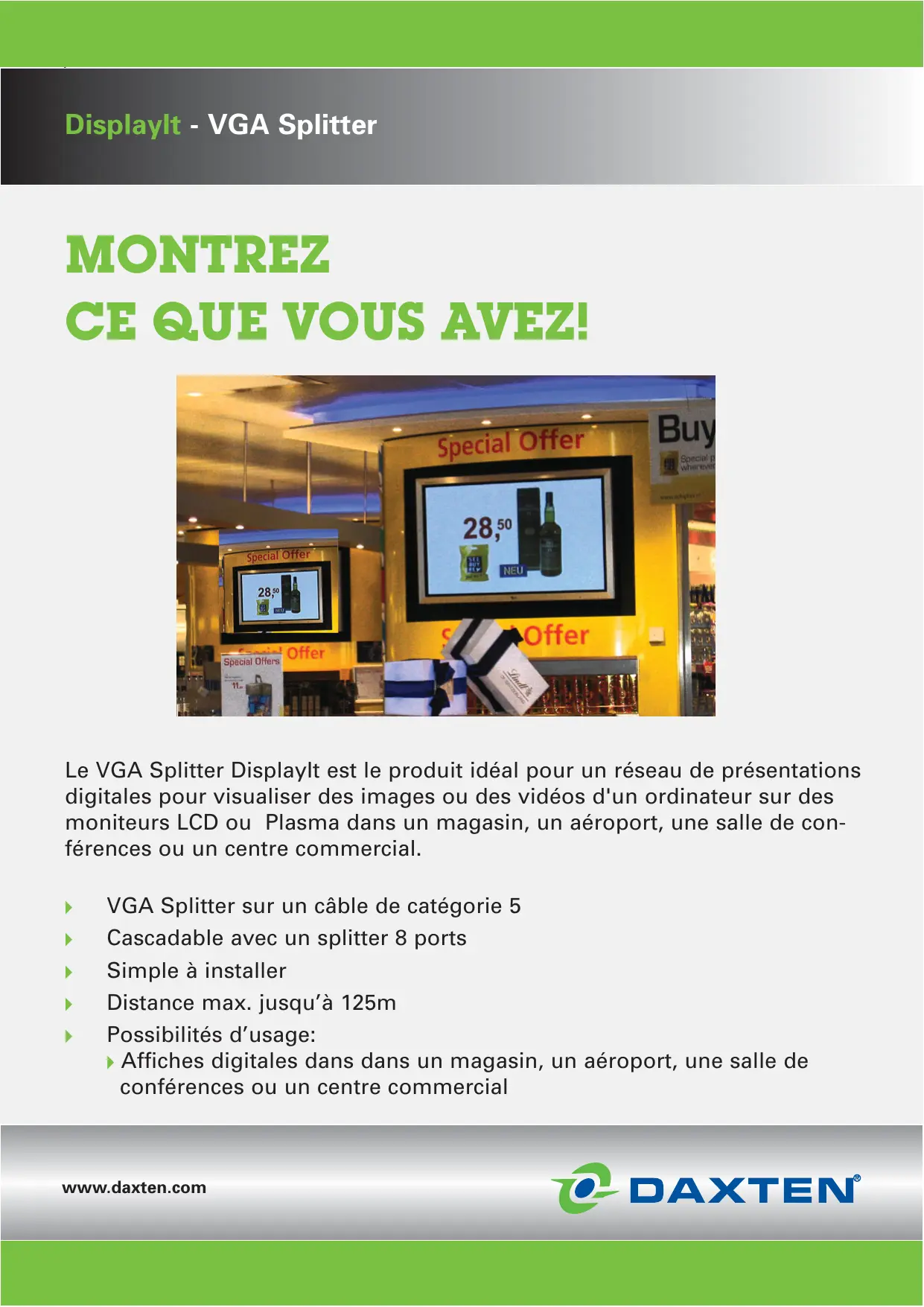

Le VGA Splitter Displaylt est le produit idéal pour un réseau de présentations digitales pour visualiser des images ou des vidéos d'un ordinateur sur des moniteurs LCD ou Plasma dans un magasin, un aéroport, une salle de conférences ou un centre commercial.

VGA Splitter sur un câble de catégorie 5 Cascadable avec un splitter 8 ports Simple à installer Distance max. jusqu'à 125m Possibilités d'usage:

Affiches digitales dans un magasin, un aéroport, une salle de conférences ou un centre commercial

Visualisation de multiples moniteurs LCD ou plasma

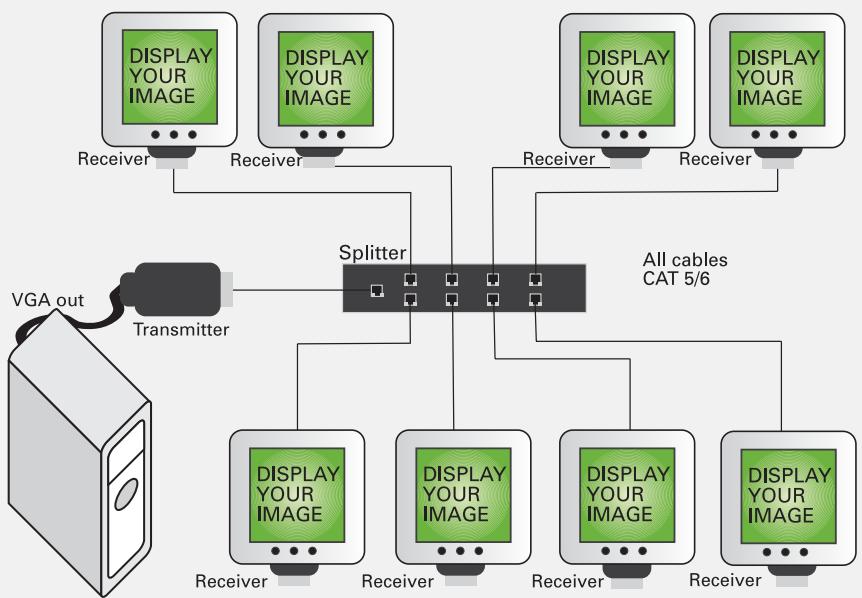

DisplayIt est composé d'un émetteur et d'un récepteur. L'émetteur est connecté au port HD15 video de l'ordinateur et le récepteur au port HD15 du moniteur éloigné. Les deux unités sont connectées par un câble de catégorie 5 jusqu'à 125m. Si plus de deux moniteurs sont nécessaires, un splitter cascadable de 8 ports peut être connecté. Le récepteur est disponible en version dual pour connecter deux moniteurs pour minimiser le coût et réduire le câblage.

Spécifications techniques:

Connecteurs: Émetteur / Récepteur - HD15 Line Splitter - RJ45 Résolution max. jusqu'à 1600 x 1200 (selon la distance)

Tel: [phone]

Fax: [phone]

[e-mail]

Technologie avancée CAT5 Signals video: Signaux vidéo analogiques, rouge, vert, bleu, 0.7v p-p 75 Ohm Température de fonctionnement: 5°C to 40°C Température de stockage: -40°C to 70°C

1025-101K Displaylt Single Screen Kit 1025-102K Displaylt Dual Screen Kit 1025-108 Displaylt 8 port Line Splitter 1025-101T Displaylt Transmitter 1025-101R Displaylt Single Screen Receiver 1025-102R Displaylt Dual Screen Receiver
