SUPERSTACK II ENTRY HUB_24 PORT TP - HUB réseau 3COM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub réseau 24 ports
Marque	3COM
Modèle	SuperStack II Entry Hub 24 Port TP
Nombre de ports	24 ports RJ45
Type de ports	10BASE-T (Ethernet 10 Mbps)
Alimentation	Secteur 100-240 V AC, 50/60 Hz
Consommation électrique	Environ 15 W
Dimensions (approx.)	44 × 22 × 4 cm
Poids (approx.)	2 kg
Montage	Rackable (compatible SuperStack II)
Indicateurs LED	Marche, activité par port
Normes	IEEE 802.3 10BASE-T
Certifications	FCC Classe A, ICES-003, UL, CSA, CE
Sécurité	Conforme IEC950, SELV
Protection	Mise à la terre obligatoire
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	5 % à 95 % sans condensation
Entretien	Nettoyer avec un chiffon sec
Réparabilité	Aucune pièce réparable par l'utilisateur
Accessoires inclus	Câble d'alimentation, documentation
Impédance à la terre	Ne pas brancher sur réseau IT sans transformateur d'isolement

FOIRE AUX QUESTIONS - SUPERSTACK II ENTRY HUB_24 PORT TP 3COM

Comment brancher le hub SuperStack II Entry Hub 24 ?

Branchez le câble d'alimentation sur une prise de courant mise à la terre. Utilisez des câbles RJ45 standards pour connecter vos équipements réseau (ordinateurs, imprimantes, etc.) aux ports du hub. Assurez-vous que le hub est sous tension avant de connecter les câbles réseau.

Que faire si les LEDs du hub ne s'allument pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant est sous tension. Si le hub ne s'allume toujours pas, essayez un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Puis-je raccorder ce hub à un switch ou un routeur ?

Oui, vous pouvez connecter le hub à un switch ou à un routeur en utilisant un câble RJ45 droit. Le hub fonctionnera comme un concentrateur, répétant les signaux sur tous les ports.

Quelle est la longueur maximale de câble entre le hub et un ordinateur ?

La distance maximale pour un câblage 10BASE-T est de 100 mètres (328 pieds) avec un câble de catégorie 3 ou supérieur.

Le hub est-il compatible avec du câblage Cat5 ou Cat6 ?

Oui, le hub est compatible avec les câbles de catégorie 5, 5e, 6 et supérieurs. Utilisez des câbles droits pour connecter vos équipements.

Comment réinitialiser le hub ?

Le hub ne dispose pas de bouton de réinitialisation. Pour le réinitialiser, débranchez l'alimentation pendant 10 secondes puis rebranchez-la.

Faut-il installer des pilotes pour utiliser ce hub ?

Non, le hub est un matériel Plug-and-Play. Aucun pilote n'est nécessaire. Les ordinateurs connectés se reconnaîtront automatiquement via le protocole réseau.

Le hub peut-il être monté en rack ?

Oui, le hub est conçu pour être monté en rack. Utilisez les supports inclus ou les fixations compatibles avec le système SuperStack II. Assurez-vous de suivre les instructions de montage dans la notice.

Quelle est la consommation électrique du hub ?

La consommation électrique est d'environ 15 watts. Utilisez une prise de courant standard 100-240 V AC, 50/60 Hz.

Le hub supporte-t-il le mode full duplex ?

Non, ce hub fonctionne uniquement en mode half duplex. Il répète les signaux sur tous les ports et ne gère pas le full duplex.

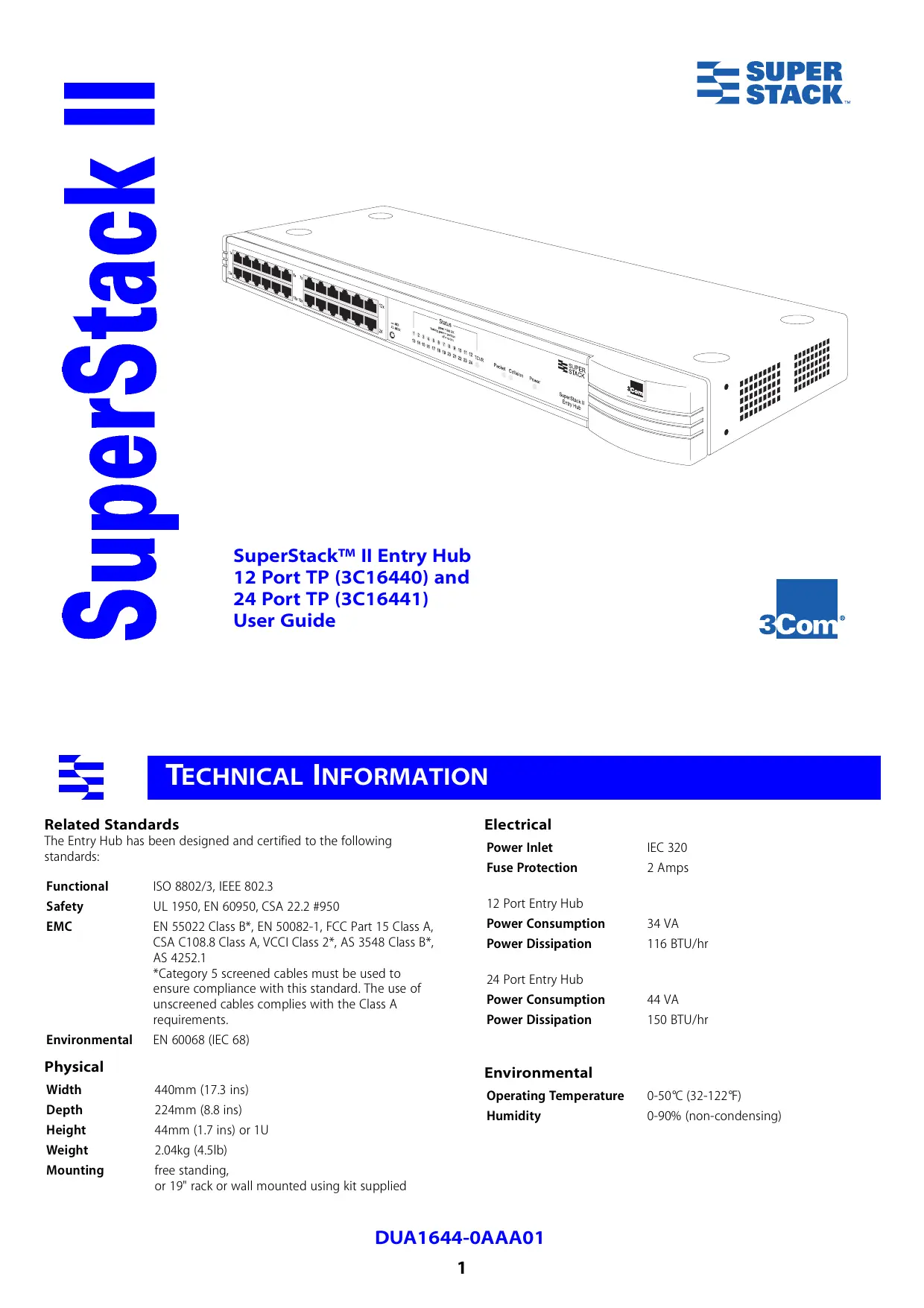

MODE D'EMPLOI SUPERSTACK II ENTRY HUB_24 PORT TP 3COM

Impédance à la terre

AVERTISSEMENT: L'installation et l'enlèvement de l'unité doivent être faits seulement par le personnel qualifié.

Si vous entassez l'unité avec les unités SuperStack II, l'unité doit être installée en dessous des unités Hub plus étroites. - Brancher l'unité à une source de courant mise à la terre pour assurer la conformité aux normes de sécurité. C'est essentiel que le socle soit installé près de l'unité et soit accessible. Vous pouvez seulement débrancher l'unité en enlevant la fiche d'alimentation de la prise de courant. - Cette unité marche sous les conditions SELV (Safety Extra Low Voltage) conformément à IEC950, ces conditions sont maintenues seulement si le matériel auquel elle est branchée est aussi en exploitation sous SELV. Le socle de connecteur, c'est-à-dire, le connecteur à l'appareil lui-même et non pas la prise murale, doit avoir une configuration pour le branchement avec une admission d'appareil EN60320/IEC320.

L'unité ne devrait pas être branchée à une prise de courant C. A. (source de courant) sous aucun prétexte sans un branchement mis à la terre (mis à la masse).

Seulement pour la france et le pérou

Cette unité ne peut pas être mise en marche des sources de courant IT (Impédance à la terre). Si vos sources de courant sont de type IT, cette unité doit être alimentée par 230V (2P + T) via un rapport de transformation d'isolement de 1:1, avec un point de connexion secondaire étiqueté Neutre, branché directement à la Terre (à la Masse).

Le cordon d'alimentation surmoulé

Celui-ci doit être approuvé pour le pays auquel il sera utilisé.

USA et le Canada:

Le cordon surmoulé doit être UL Certifié et CSA Certifié. - Les spécifications minimales pour le cordon sont : No. 18 AWG Type 5V ou SJ 3-conducteur. Le cordon surmoulé doit avoir une capacité de courant calculée d'au moins 10A. La fiche de fixation doit être un type mis à la terre avec une configuration NEMA 5-15P (15A, 125V) ou NEMA 6-15P (15A, 250V).

AVERTISSEMENT: Les ports RJ45. Ceux-ci sont les prises de données RJ45 protégées. Ils ne peuvent pas être utilisés comme prises de courant téléphoniques. Brancher seulement les connecteurs RJ45 de données à ces prises.

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
